Модуль упругости материала по напряжению и деформации

Калькулятор вычисляет модуль упругости материала по напряжению и деформации при одноосном растяжении или сжатии образца. Этот физико-механический параметр также называют модулем Юнга, модулем продольной упругости или модулем упругости первого рода. Для выполнения операции требуются две известные входные величины: механическое нормальное напряжение и вызванная им относительная продольная деформация. Результатом вычисления является коэффициент пропорциональности, который количественно выражает сопротивление твёрдого тела упругому изменению линейных размеров под действием внешней нагрузки.

Подобный расчёт применяется в задачах сопротивления материалов и теории упругости для оценки жёсткости изотропного материала. Вычисленное значение достоверно только в пределах области линейной упругой деформации, где после снятия нагрузки деталь полностью восстанавливает исходную форму и размеры.

Инструмент ускоряет обработку экспериментальных замеров со стендов и проверочные инженерные вычисления. При работе с калькулятором используются следующие расчётные величины:

• Механическое напряжение (σ) - входной параметр, равный отношению приложенной продольной силы к площади поперечного сечения исследуемого образца.
• Относительная деформация (ε) - входная безразмерная величина, показывающая отношение изменения длины тела к его первоначальной длине до приложения нагрузки.
• Модуль Юнга (E) - итоговая расчётная характеристика жёсткости материала, размерность которой напрямую соответствует единице измерения подставленного напряжения.

Формула расчёта модуля Юнга и входные параметры

Математической основой вычисления выступает закон Гука для одноосного растяжения или сжатия. Согласно этому закону, при малых упругих изменениях формы механическое напряжение в поперечном сечении прямо пропорционально возникающей относительной деформации: σ = E ⋅ ε. Выразив из базового тождества коэффициент пропорциональности, получают расчётную формулу модуля продольной упругости:

E = σ / ε

Для получения достоверного результата исходные данные должны быть приведены к двум обобщённым параметрам - нормальному напряжению и относительной продольной деформации. На практике при лабораторных или стендовых испытаниях образцов сначала фиксируют первичные силовые и геометрические показатели, из которых затем вычисляют входные значения для основной формулы.

Механическое нормальное напряжение (σ)

Нормальное напряжение характеризует интенсивность внутренних сил упругости, возникающих в материале при действии внешней продольной нагрузки, направленной перпендикулярно поперечному сечению стержня или образца. Если в исходных данных задана только приложенная сила и геометрия детали, напряжение предварительно рассчитывают по формуле:

σ = F / A

При подготовке этого входного параметра учитывают следующие составляющие:

• Приложенная нагрузка (F) - внешняя осевая сила, растягивающая или сжимающая образец, которая в состоянии статического равновесия численно равна возникающей внутренней силе упругости.
• Площадь поперечного сечения (A) - геометрическая характеристика образца до начала нагружения, вычисляемая по его начальным размерам (диаметру для цилиндрического прутка или сторонам прямоугольного профиля).

Относительная продольная деформация (ε)

Второй входной параметр отражает степень изменения продольного размера тела по отношению к его исходной базе измерения. В инженерных протоколах испытаний обычно фиксируют абсолютную деформацию, поэтому перед расчётом модуля упругости выполняют переход к относительной величине:

ε = Δl / l₀ = |l - l₀| / l₀

В структуру этого расчёта входят три геометрических показателя:

• Начальная длина образца (l₀) - расчётная продольная база детали или участка измерения до приложения внешней нагрузки.
• Конечная длина (l) - продольный размер того же участка после приложения фиксированной силы.
• Абсолютная деформация (Δl) - разница между конечной и начальной длиной образца, представляющая собой абсолютное удлинение при растяжении или абсолютное укорочение при сжатии.

Относительная продольная деформация является безразмерной величиной, так как представляет собой отношение двух линейных размеров в одинаковых единицах длины. В технической документации она записывается в виде десятичной дроби (долей единицы) или выражается в процентах.

Модуль Юнга (E) как результат расчёта

Выходным параметром операции является модуль Юнга (E), выступающий коэффициентом пропорциональности между нормальным напряжением и относительной деформацией. Если подставить в базовое уравнение первичные силовые и геометрические величины, полная аналитическая запись примет вид E = (F ⋅ l₀) / (A ⋅ Δl). Однако разделение задачи на предварительное нахождение σ и ε упрощает контроль промежуточных значений и позволяет сразу использовать готовые данные из протоколов механических испытаний.

Сводная структура параметров, участвующих в вычислении, представлена в таблице:

Поскольку при одноосном сжатии абсолютное изменение длины формально отрицательно, при определении жёсткости материала в формулу подставляют абсолютные значения (модули) напряжения и деформации. Это обеспечивает получение положительного коэффициента пропорциональности независимо от направления приложенной продольной силы.

Единицы измерения напряжения, деформации и модуля упругости

При вычислении по формуле E = σ / ε правила согласования размерностей подчиняются требованиям ГОСТ 8.417. Поскольку относительная деформация ε является безразмерной величиной, единица измерения модуля Юнга E полностью совпадает с единицей измерения подставляемого механического напряжения σ. В каком формате выражено исходное напряжение в числителе, в таком же формате получается итоговый результат расчёта.

Базовой единицей измерения напряжения и модуля упругости является Паскаль, равный одному ньютону на квадратный метр (1 Па = 1 Н/м²). В инженерных расчётах базовый Паскаль практически не применяется для записи конечных значений из-за высокой жёсткости конструкционных материалов, требующей работы с числами порядка сотен миллионов и миллиардов. На практике используют кратные приставки и производные соотношения силы к площади сечения.

Соотношения между основными техническими единицами измерения напряжения и модуля упругости приведены в таблице:

Удобство использования мегапаскалей в технической документации объясняется прямым совпадением с миллиметровой размерностью: 1 МПа в точности равен 1 Н/мм². Если осевая сила выражена в ньютонах, а площадь поперечного сечения в квадратных миллиметрах, полученное напряжение сразу имеет размерность МПа без дополнительных переводных коэффициентов. При расчёте массивных сечений, где нагрузка задаётся в килоньютонах, а линейные размеры в сантиметрах, применяется единица кН/см², которая переводится в мегапаскали умножением на 10 (1 кН/см² = 1000 Н / 100 мм² = 10 Н/мм² = 10 МПа).

Типичные ошибки при подстановке размерностей

Даже при простой структуре формулы E = σ / ε несогласованность порядков входных величин приводит к искажению результата в сотни или тысячи раз. При подготовке исходных данных необходимо контролировать два расчётных момента:

• Подстановка относительной деформации в процентах вместо безразмерных долей единицы. В протоколах испытаний и технической литературе деформацию часто указывают в процентах (например, ε = 0,2 %). Формула закона Гука требует использования исключительно безразмерных долей. Перед делением значение в процентах необходимо разделить на 100 (для 0,2 % в расчёт подставляется величина 0,002). Прямая подстановка числа 0,2 без перевода в доли единицы занижает расчётный модуль упругости ровно в 100 раз.
• Несоответствие порядков величин между входным напряжением и ожидаемой единицей результата. В исходных данных напряжение обычно фиксируется в МПа, тогда как справочные значения модуля упругости для большинства твёрдых материалов принято выражать в ГПа. Если подставить в числитель напряжение в МПа, то и результат деления получится в МПа. Чтобы перевести найденное значение модуля Юнга из МПа в ГПа, полученное число необходимо разделить на 1000 (или предварительно перевести входное напряжение в ГПа до начала вычислений).

Корректное согласование единиц легко проверить на контрольном соотношении: при напряжении σ = 200 МПа и относительной деформации ε = 0,1 % (что соответствует безразмерной доле 0,001) расчёт даёт E = 200 / 0,001 = 200 000 МПа. Деление результата на 1000 переводит эту величину в стандартный справочный формат, равный 200 ГПа.

Физический смысл модуля продольной упругости и границы применимости расчёта

Рассчитываемая константа напрямую характеризует жёсткость твёрдого тела и его способность сопротивляться упругой деформации растяжения или сжатия. На микроуровне эта величина обусловлена силами межатомного взаимодействия в кристаллической решётке или молекулярной структуре вещества. Чем прочнее связи между атомами и чем выше энергия межатомного сцепления, тем большее напряжение требуется приложить для смещения атомов из положения равновесия и, соответственно, тем выше численное значение E.

Формально из соотношения E = σ / ε следует, что при относительной деформации ε = 1 численное значение модуля упругости становится равным напряжению (E = σ). То есть физически эта константа численно равна такому гипотетическому нормальному напряжению, которое потребовалось бы приложить к образцу, чтобы увеличить его начальную длину ровно в два раза при условии сохранения идеальной линейной упругости. На практике большинство конструкционных материалов разрушаются или переходят в пластическое состояние при деформациях в доли процента, поэтому достичь удлинения ε = 1 без разрушения образца невозможно (исключение составляют лишь некоторые полимеры и эластомеры, но их деформация при таких удлинениях не подчиняется линейному закону).

Диаграмма растяжения и пределы применимости линейной формулы

Механическое поведение материала при возрастающей нагрузке наглядно отображает диаграмма состояния, которую также называют диаграммой растяжения или кривой напряжения-деформации. Понимание её участков критически важно перед подстановкой данных в формулу E = σ / ε, поскольку линейный расчёт корректен далеко не на всём протяжении нагружения образца.

На диаграмме состояния выделяют четыре характерных граничных напряжения, определяющих допустимость вычисления модуля Юнга по линейному закону Гука:

Таким образом, подставлять в расчёт можно только те пары значений напряжения и деформации, которые были зафиксированы строго в области линейной упругости - до достижения предела пропорциональности. Если взять из протокола испытаний точку выше предела текучести, измеренная деформация ε будет состоять из двух частей: упругой и пластической (остаточной). Поскольку после снятия нагрузки пластическая часть не исчезает, её включение в знаменатель формулы приведёт к получению так называемого секущего модуля, который в десятки раз меньше истинного модуля продольной упругости материала.

Для хрупких и некоторых нелинейно-упругих материалов, у которых на кривой напряжения-деформации отсутствует выраженный прямолинейный участок даже при малых нагрузках, расчёт по отношению σ / ε выполняется в строго регламентированном узком диапазоне рабочих напряжений или заменяется вычислением касательного модуля на начальном этапе нагружения.

Влияние условий нагружения и температурного фактора

Значение модуля упругости одного и того же материала не является абсолютной константой при любых внешних условиях и зависит от скорости приложения нагрузки, а также от теплового состояния детали. При выборе исходных данных или верификации полученного результата со справочниками необходимо учитывать два физических фактора:

• Различие между статическим и динамическим модулями упругости. Статический (изотермический) модуль определяют при медленном, плавном нагружении образца, когда выделяющееся или поглощающееся при деформации тепло успевает рассеяться в окружающую среду, а температура тела остаётся постоянной. Динамический (адиабатический) модуль фиксируют при высокоскоростных ударах, вибрациях или прохождении ультразвуковых волн, когда теплообмен со средой не успевает произойти. Из-за термоупругого эффекта динамический модуль всегда несколько выше статического (для металлов разница обычно составляет доли процента или единицы процентов, тогда как для полимеров и строительных композитов расхождение может быть весьма существенным). Формула одноосного растяжения E = σ / ε по данным стандартных механических испытаний даёт именно статический (изотермический) модуль.
• Влияние расчётной температуры и термического воздействия. С ростом температуры кинетическая энергия тепловых колебаний атомов возрастает, среднее расстояние между узлами кристаллической решётки увеличивается, а силы межатомного притяжения ослабевают. В результате нагрев детали закономерно приводит к снижению модуля упругости: материал становится более податливым и сильнее деформируется под действием той же самой нагрузки. При глубоком охлаждении (криогенных температурах) наблюдается обратный процесс - жёсткость материала и его модуль Юнга возрастают. Поэтому при расчётах конструкций, работающих в условиях высоких температур (энергетическое оборудование, двигатели, трубопроводы горячих сред), нельзя использовать значения E, полученные при комнатной температуре (+20 °C), без поправки на рабочее тепловое состояние.

В отличие от предела текучести и предела прочности, которые можно существенно повысить легированием или термической обработкой (закалкой, отпуском, наклёпом), модуль продольной упругости структурно нечувствителен к этим операциям. Поскольку кристаллическая решётка базового металла при закалке или добавлении малых долей легирующих элементов практически не меняет свою жёсткость, модуль Юнга для мягкой низкоуглеродистой и высокопрочной закалённой стали остаётся практически одинаковым при равной температуре испытаний.

Примеры расчёта модуля упругости по данным испытаний

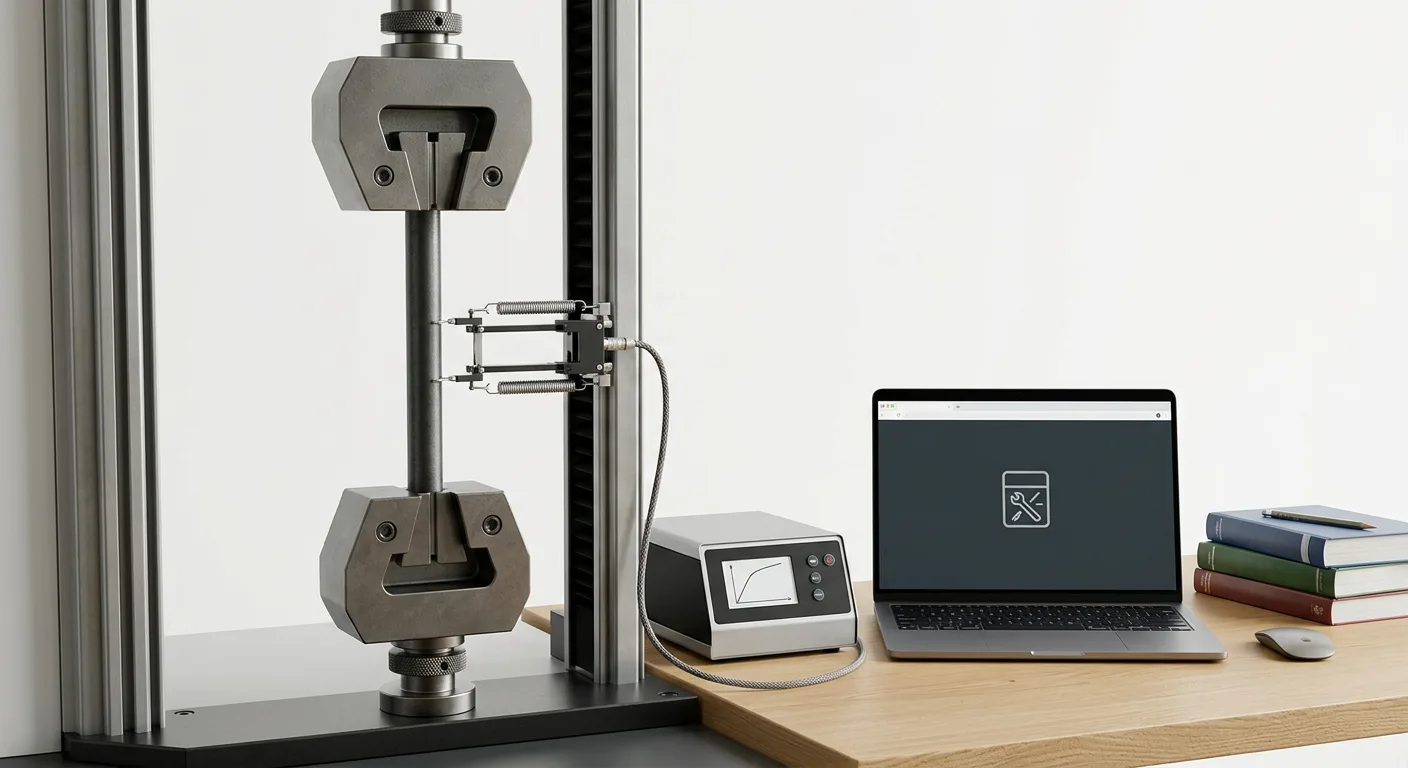

При проведении лабораторных испытаний конструкционных материалов на разрывной машине или гидравлическом прессе первичные данные снимаются с силоизмерителя и приборов контроля линейных перемещений - экстензометра, оптического или резистивного тензометра, часового индикатора либо микрометра. После пересчёта усилий и абсолютных смещений в нормальное напряжение (σ) и безразмерную относительную деформацию (ε) вычисление модуля Юнга сводится к подстановке этих величин в базовое отношение E = σ / ε на участке упругой работы материала.

Испытание на растяжение образца из стали

Цилиндрический образец из конструкционной углеродистой или легированной стали подвергается статическому растяжению в пределах упругой зоны. На выбранной ступени нагружения зафиксированы следующие параметры:

• нормальное растягивающее напряжение в сечении образца: σ = 164 МПа;
• относительное продольное удлинение по показаниям тензометра: ε = 0,0008 (или 0,08 %).

Для определения модуля продольной упругости напряжение делится на безразмерную величину относительной деформации:

E = 164 / 0,0008 = 205 000 МПа

Для перевода полученного результата в гигапаскали значение в мегапаскалях делится на 1000:

E = 205 000 / 1000 = 205 ГПа

Полученная величина 205 ГПа полностью соответствует стандартной жёсткости стального проката при комнатной температуре.

Сжатие призматического образца из тяжёлого бетона

Бетонные конструкции работают преимущественно на сжатие, поэтому модуль упругости тяжёлого бетона определяют при испытании стандартных бетонных призм или цилиндров под прессом с контролем деформаций часовыми индикаторами или тензодатчиками. При нагружении образца до уровня около 30 % от разрушающей нагрузки (где сохраняется линейная зависимость между напряжениями и деформациями) получены данные:

• сжимающее нормальное напряжение: σ = 10,5 МПа;
• относительное продольное укорочение образца: ε = 0,00035 (или 0,035 %).

Вычисление начального модуля упругости бетона при сжатии даёт следующий результат:

E = 10,5 / 0,00035 = 30 000 МПа = 30 ГПа

При расчётах на сжатие в формулу закона Гука подставляются абсолютные значения (модули) сжимающего напряжения и относительного укорочения, поскольку модуль упругости материала всегда является положительной физической константой.

Расчёт для полимеров и эластомеров при малых деформациях

Высокомолекулярные соединения отличаются от металлов и каменных материалов гораздо более высокой податливостью, поэтому их модуль упругости меньше на несколько порядков. При этом для пластмасс и резин расчёт по линейной формуле допустим только при малых обратимых деформациях, пока зависимость между нагрузкой и удлинением близка к прямой линии.

Для жёсткого конструкционного полимера (монолитного поликарбоната или полиамида) при растяжении с напряжением σ = 12 МПа зафиксировано относительное удлинение ε = 0,005 (0,5 %). Расчётное значение составит:

E = 12 / 0,005 = 2400 МПа = 2,4 ГПа

При испытании вулканизированного резинового шнура (эластомера) на начальном участке растяжения напряжение σ = 0,45 МПа вызывает относительную деформацию ε = 0,09 (9 %). Подстановка значений в расчётную формулу показывает разницу в порядках величин по сравнению с твёрдыми телами:

E = 0,45 / 0,09 = 5 МПа = 0,005 ГПа

Сравнение исходных параметров и итоговых показателей для рассмотренных случаев приведено в сводной таблице:

Определение расчётных параметров по серии ступеней нагружения

В реальной лабораторной практике модуль Юнга редко вычисляют по одной произвольной точке с самого начала координат. В момент старта испытаний в захватах разрывной машины выбираются механические зазоры, происходит обжатие опорных поверхностей образца и приработка креплений тензометра, что искажает начальные показания деформации. Чтобы исключить эту погрешность, нагружение проводят ступенями и рассчитывают модуль по приращениям напряжения (Δσ) и относительной деформации (Δε) между двумя точками внутри прямолинейного упругого участка диаграммы.

Порядок подготовки входных данных по протоколу ступенчатого нагружения включает следующие действия:

• Выбор начальной ступени (преднагрузки) σ₁, составляющей обычно 10-15 % от ожидаемого предела пропорциональности, и фиксация соответствующего отсчёта относительной деформации ε₁.
• Увеличение нагрузки по ступеням с контролем того, чтобы на равные приращения напряжения образец отвечал практически равными приращениями удлинения по часовому индикатору или тензометру.
• Фиксация верхней расчётной точки (σ₂, ε₂) в пределах зоны линейной упругости до начала отклонения графика от прямой линии.
• Вычисление рабочих приращений для подстановки в расчёт: Δσ = σ₂ − σ₁ и Δε = ε₂ − ε₁.

Например, при испытании металлического стержня на нижней ступени при напряжении σ₁ = 40 МПа зафиксирована деформация ε₁ = 0,00038, а на верхней ступени при σ₂ = 180 МПа показание составило ε₂ = 0,00108. Расчётное приращение напряжения равно Δσ = 180 − 40 = 140 МПа, а приращение относительной деформации на этом интервале составляет Δε = 0,00108 − 0,00038 = 0,0007. Подстановка найденных разностей в формулу E = Δσ / Δε даёт точное значение модуля упругости: 140 / 0,0007 = 200 000 МПа (200 ГПа), свободное от систематической погрешности начального обжатия образца в захватах.

Справочные табличные значения модуля Юнга для конструкционных материалов

Сопоставление результата, вычисленного по данным испытаний, с табличными справочными величинами необходимо для верификации корректности измерений и контроля качества исследуемого образца. В проектной практике нормативные значения модуля продольной упругости применяются при выполнении расчётов на прочность, жёсткость и устойчивость элементов конструкций в рамках заданного допускаемого напряжения и принятого коэффициента запаса.

Экспериментальные методики определения упругих свойств и расчётные нормативы регламентируются отраслевыми стандартами. Для пластмасс при растяжении, сжатии и изгибе действует ГОСТ 9550, а базовые испытания на сжатие проводятся по ГОСТ 4648. Характеристики сталей и сплавов для оборудования и трубопроводов атомной энергетики при различных температурах сводятся в нормах ПНАЭ Г-7-002-86, тогда как расчётные параметры строительных сталей, древесины и бетонов устанавливаются профильными СНиП.

Чёрные, цветные металлы и прецизионные сплавы

Углеродистые и легированные стали отличаются высокой стабильностью кристаллической решётки: термическая обработка и легирование существенно меняют предел текучести, но слабо влияют на модуль продольной упругости при комнатной температуре (разброс составляет около 5-7 %). У чугунов этот показатель ниже и заметно зависит от формы графитовых включений (пластинчатый или шаровидный графит) и марки литья.

В группе цветных металлов разброс жёсткости значительно шире: от относительно податливых алюминиевых и магниевых сплавов до жёсткого никеля. Отдельную категорию составляют элинвары - прецизионные железоникелевые сплавы (легированные хромом, титаном или вольфрамом), обладающие практически постоянным модулем упругости в рабочем диапазоне температур, что критично для упругих чувствительных элементов приборов, пружин и резонаторов.

В таблице ниже приведены справочные значения модуля Юнга для основных марок чёрных и цветных металлов при температуре 20 °C:

Бетоны различных классов прочности

Для бетонных и железобетонных конструкций в СНиП нормируется начальный модуль упругости при сжатии и растяжении, который напрямую зависит от класса бетона по прочности на осевое сжатие (B), вида заполнителя и плотности структуры. При кратковременном нагружении в пределах упругой работы зависимость близка к линейной, однако при длительном действии постоянной и длительной временной нагрузки проявляется ползучесть бетона - нарастание неупругих деформаций во времени.

Для учёта ползучести бетона в инженерных расчётах деформаций и трещиностойкости начальный табличный модуль делится на специальный коэффициент ползучести, в результате чего получается приведённый длительный модуль деформации (его величина может быть в 2-3 раза ниже начального значения). Справочные величины начального модуля упругости для различных видов бетона приведены в таблице:

Неметаллические материалы, полимеры и композиты

Неметаллические конструкционные материалы отличаются выраженной зависимостью упругих свойств от ориентации волокон (анизотропия), скорости приложения нагрузки и влажности среды. При определении упругих констант пластмасс по ГОСТ 9550 и ГОСТ 4648 строго регламентируются скорость перемещения подвижного захвата и кондиционирование образцов, поскольку из-за релаксационных процессов при медленном нагружении кажущийся модуль оказывается ниже, чем при быстром.

Типовые диапазоны модуля продольной упругости для неметаллических, полимерных, композитных и полупроводниковых материалов представлены в следующем перечне:

• Древесина (сосна, ель, дуб): вдоль волокон нормативный модуль составляет 10 000-15 000 МПа (10-15 ГПа), тогда как поперёк волокон жёсткость падает более чем в 20 раз - до 400-600 МПа (0,4-0,6 ГПа).
• Конструкционные пластмассы (полиамид, поликарбонат, текстолит, винипласт, оргстекло): значения лежат в диапазоне от 1 500 до 10 000 МПа (1,5-10 ГПа) для ненаполненных и слоистых пластиков.
• Эластомеры (вулканизированные резины, полиуретановые эластомеры): характеризуются крайне низким модулем упругости от 1 до 50 МПа (0,001-0,05 ГПа) при сохранении обратимости деформаций вплоть до сотен процентов, хотя линейный закон Гука для них справедлив лишь при малых деформациях до 5-10 %.
• Базальтовая сетка и базальтопластиковая арматура: композитные материалы на основе непрерывного базальтового ровинга и полимерного связующего демонстрируют продольный модуль упругости на уровне 50 000-85 000 МПа (50-85 ГПа), что выше, чем у тяжёлого бетона, но в 2,5-3 раза ниже, чем у стальной арматуры.
• Аморфный кремний (тонкоплёночные структуры для микроэлектромеханических систем и фотовольтаики): в зависимости от пористости и концентрации водорода в плёнке имеет модуль Юнга в пределах 80 000-140 000 МПа (80-140 ГПа), уступая монокристаллическому кремнию (130-185 ГПа в зависимости от кристаллографического направления).

Связь модуля Юнга с другими упругими константами материала

Для описания упругого поведения однородного изотропного тела при различных видах нагружения используются четыре взаимосвязанные характеристики: модуль продольной упругости (E), коэффициент Пуассона (ν или μ), модуль сдвига (G) и модуль объёмной упругости (K). Независимыми из них являются только две константы - зная рассчитанное значение E и коэффициент поперечной деформации материала, можно аналитически выразить остальные упругие модули.

Роль каждой характеристики в системе упругих констант и их математическая связь с модулем первого рода представлены в сводной таблице:

Поскольку для конструкционных сталей коэффициент Пуассона близок к 0,3, модуль сдвига G составляет около 38-40 % от модуля продольной упругости E (для стали при E = 200 ГПа модуль сдвига равен примерно 77-80 ГПа). Если же материал практически несжимаем и его коэффициент поперечной деформации стремится к предельному значению 0,5 (как у резины), модуль объёмной упругости K возрастает до бесконечности, а модуль сдвига G приближается к одной трети от модуля Юнга (G ≈ E / 3).

Применение рассчитанного модуля E в задачах жёсткости и изгиба

Сам по себе модуль продольной упругости характеризует исключительно свойства вещества, независимо от габаритов детали. При переходе от свойств материала к расчёту реальных элементов конструкций найденное значение E объединяют с геометрическими характеристиками сечения:

• Определение коэффициента жёсткости стержня при растяжении или сжатии. В формуле закона Гука для полноразмерного бруса жёсткость сечения выражается произведением E × A (где A - площадь поперечного сечения), а коэффициент упругой жёсткости самого стержня (k, измеряемый в Н/м) вычисляется как отношение k = (E × A) / L₀. Эта величина показывает, какую силу нужно приложить к детали длины L₀, чтобы удлинить её на единицу длины.
• Оценка деформации изгиба и расчёт стрелы прогиба балки. При поперечном изгибе в волокнах бруса одновременно возникают нормальные растягивающие и сжимающие изгибающие напряжения, поэтому сопротивление балки прогибу напрямую определяется модулем первого рода E. В инженерных формулах стрелы прогиба (f) изгибная жёсткость сечения задаётся произведением E × I (где I - осевой момент инерции сечения, зависящий от его формы и высоты). Чем выше модуль упругости материала и момент инерции профиля, тем меньше прогиб конструкции под рабочей нагрузкой.
