Механическое напряжение по нагрузке и площади

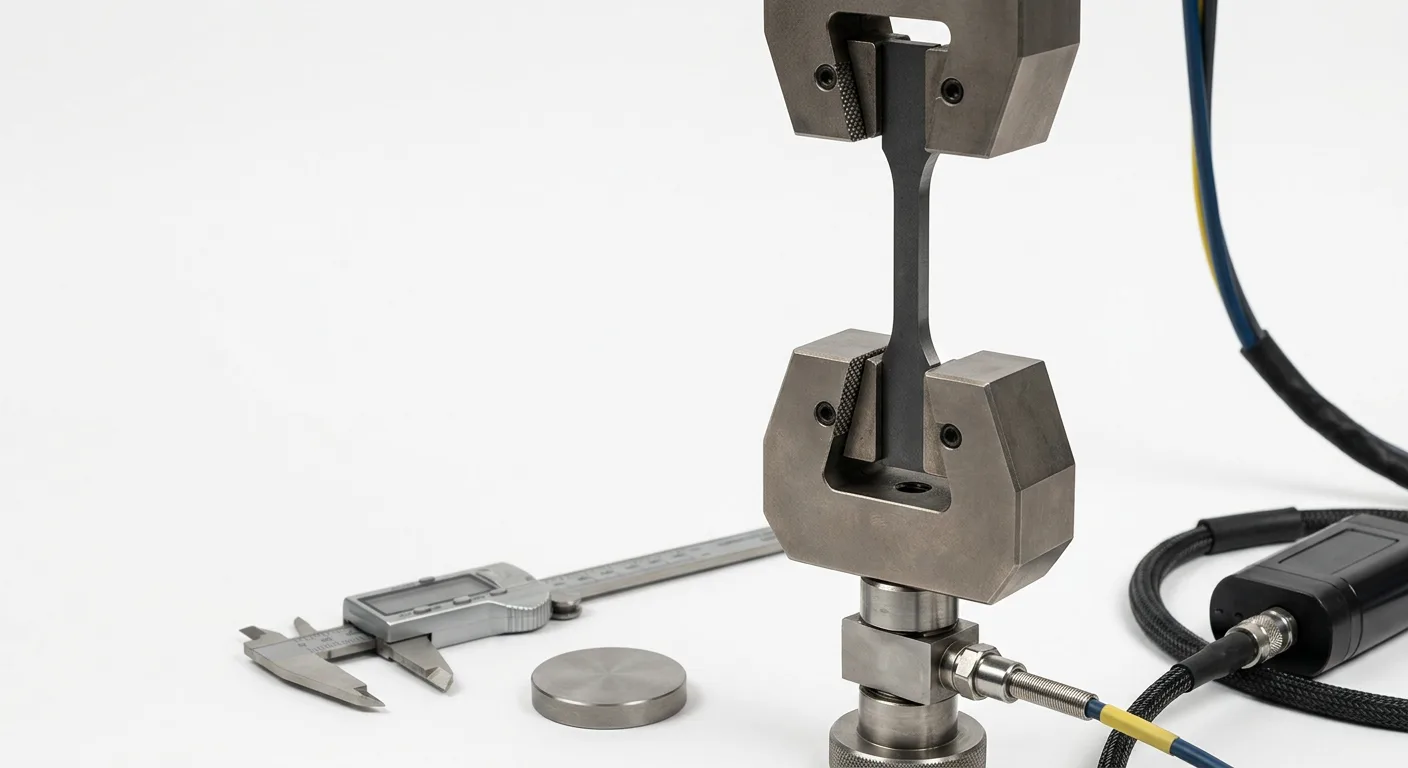

Определить механическое напряжение по нагрузке и площади поперечного сечения необходимо для точной оценки прочности деталей, узлов и строительных конструкций. Этот физический показатель выражает меру внутренних сил, которые возникают в твёрдом теле при внешнем воздействии и приходятся на единицу площади сечения. Инструмент выполняет прямое вычисление напряжения на основе двух входных параметров: приложенного усилия и геометрической площади рабочего среза элемента. Полученное числовое значение позволяет сразу понять, выдержит ли материал заданную эксплуатационную нагрузку без разрушения или недопустимых пластических деформаций.

Сама величина внешней силы не даёт полного представления о надёжности конструктивного элемента. Усилие в десять килоньютонов легко разрушит тонкую проволоку, но окажется почти незаметным для массивной стальной колонны.

Именно отношение действующей силы к площади поперечного сечения переводит абсолютную нагрузку в удельную величину, пригодную для инженерного анализа. При растяжении, сжатии или срезе внутри материала возникают ответные упругие силы, препятствующие смещению частиц вещества относительно друг друга. Расчёт концентрируется на получении точного показателя интенсивности этих внутренних усилий в выбранной плоскости сечения. Итоговый результат сопоставляется со справочными характеристиками конкретного материала - пределом текучести, пределом прочности или допускаемым напряжением - для проверки соблюдения условий жёсткости и безопасности проектируемого узла.

Базовая формула расчёта механического напряжения и входные параметры

Количественное значение интенсивности внутренних усилий в выбранной плоскости определяется прямым делением величины нагрузки на геометрическую характеристику среза. Математическое выражение для такого вычисления имеет следующий вид:

σ = F / A

Формула устанавливает обратную пропорциональность между площадью рабочего сечения и уровнем нагруженности материала при неизменном внешнем воздействии. Увеличение площади среза в два раза снижает удельную нагрузку на каждую единицу поверхности ровно вдвое, а сужение профиля приводит к пропорциональному росту концентрации внутренних сил.

Для выполнения расчёта и корректной подстановки данных используются три связанные переменные:

• Механическое напряжение σ (сигма) - искомый результирующий показатель, характеризующий плотность распределения внутренних сил в рассматриваемом сечении нагруженного элемента.
• Действующая сила или осевое усилие F - входной параметр нагрузки, отражающий величину внешнего воздействия или равную ему по модулю внутреннюю силу сопротивления материала.
• Площадь поперечного сечения A - входной геометрический параметр, численно равный площади плоской фигуры, которая образуется при мысленном рассечении детали перпендикулярно или параллельно линии действия нагрузки.

Метод сечений и природа внутренней продольной силы

Внешняя сосредоточенная нагрузка, приложенная к стержню или опорному узлу, стремится изменить расстояние между частицами твёрдого тела. Чтобы конструктивный элемент оставался в равновесии и сохранял целостность, внутри кристаллической решётки или структуры материала возникает ответная внутренняя продольная сила. Именно это внутреннее усилие, а не просто приложенный снаружи вес, непосредственно воспринимается поперечным сечением детали.

Для выявления и расчёта этой величины в механике применяется метод сечений. Исследуемый элемент мысленно разрезается плоскостью на две части, одна из которых отбрасывается. Действие отброшенной части на оставшуюся заменяется внутренней силой, удерживающей фрагмент в статическом равновесии. Если к прямому стержню вдоль его оси приложена одна сосредоточенная нагрузка, то из условия равновесия внутренняя продольная сила в любом поперечном срезе численно равна внешней силе F. Это равенство позволяет напрямую подставлять известную эксплуатационную нагрузку в числитель базовой формулы.

Гипотеза плоских сечений и условия равномерного распределения

Формула σ = F / A вычисляет среднее арифметическое значение напряжения по всей площади среза. Чтобы это расчётное число точно совпадало с фактическим напряжением в каждой отдельной точке сечения, нагрузка должна распределяться по площади строго равномерно.

Теоретическим обоснованием такой равномерности служит гипотеза плоских сечений. Согласно этому положению, поперечные сечения прямого бруса или стержня, плоские и перпендикулярные к его оси до приложения нагрузки, остаются плоскими и перпендикулярными к оси и после деформирования. Когда все продольные волокна элемента удлиняются или укорачиваются на одинаковую величину, внутренние силы распределяются по площади с одинаковой интенсивностью, образуя равномерный закон распределения напряжений.

На практике соблюдение этого закона и точность расчёта по базовой формуле зависят от геометрии детали и способа приложения усилия. В следующей таблице приведены основные условия, определяющие корректность применения прямой зависимости отношения силы к площади.

При соблюдении указанных критериев вычисленный показатель σ полностью отражает реальную нагруженность материала в любой точке поперечного среза и служит достоверной базой для дальнейшей оценки прочности.

Единицы измерения нагрузки, площади и полученного напряжения

Точность вычислений по формуле σ = F / A напрямую зависит от согласования размерностей входных величин. В технической документации исходные данные часто указывают в разных масштабах: внешние нагрузки задают в кН или Н, а геометрические характеристики сечения в чертежах приводят в мм², см² или м². Прямая подстановка несогласованных значений без предварительного приведения к единой базе даёт ошибку в несколько порядков.

Базовые и кратные единицы в СИ и инженерной практике

В СИ основной единицей силы служит Н, а площади - м². Отношение этих параметров формирует базовую единицу механического напряжения - Па, который численно равен одному Н/м². Для реальных инженерных расчётов величина в один Па слишком мала, так как представляет собой незначительное усилие, распределённое по большой площади.

В машиностроении и строительстве стандартной рабочей единицей выступает МПа, равный 10 ⁶ Па. Широкое распространение МПа объясняется удобным математическим тождеством, которое позволяет не переводить мелкие размеры деталей в метры:

1 МПа = 1 000 000 Па = 1 000 000 Н / 1 м² = 10 ⁶ Н / 10 ⁶ мм² = 1 Н/мм²

Если подставить в формулу силу F в Н и площадь поперечного сечения A в мм², результат деления сразу получится в МПа. Для оценки жёсткости материалов или при работе с массивными высоконагруженными узлами также используют ГПа, равный 10 ⁹ Па или 1000 МПа (1 кН/мм²), а при малых нагрузках - кПа, равный 10 ³ Па (1 кН/м²).

Зависимость итоговой размерности напряжения от выбранного сочетания входных единиц силы и площади представлена в таблице:

Правила перевода величин перед подстановкой в формулу

В таблицах сортамента металлопроката площадь поперечного сечения традиционно указывают в см², а расчётные усилия в строительных конструкциях выражают в кН. Чтобы получить результат в МПа без ошибок с запятой, исходные параметры приводят к согласованному виду до выполнения деления.

При ручной подготовке данных для расчёта соблюдают следующие соотношения между единицами:

• Перевод нагрузки: 1 кН = 1000 Н; 1 МН = 1 000 000 Н. Если усилие задано через массу груза в килограммах или тоннах, его предварительно умножают на ускорение свободного падения (приближённо 9,81 м/с²), так как 1 кгс ≈ 9,81 Н, а 1 тс ≈ 9,81 кН.
• Перевод площади в квадратные миллиметры: 1 см² = 100 мм² (поскольку 1 см = 10 мм, при возведении в квадрат коэффициент удваивает нули); 1 м² = 1 000 000 мм² (10 ⁶ мм²).
• Перевод площади в квадратные метры: 1 см² = 0,0001 м² (10 ^-4 м²); 1 мм² = 0,000001 м² (10 ^-6 м²).

Наиболее надёжный алгоритм вычислений в прикладных задачах - перевести силу в Н, а площадь в мм². Например, при нагрузке 45 кН и площади профиля 15 см² параметры переводят в 45 000 Н и 1500 мм² соответственно. Деление 45 000 на 1500 сразу даёт 30 Н/мм², что строго равно 30 МПа.

Имперские единицы измерения напряжения

При работе с зарубежной спецификацией оборудования, американскими или британскими стандартами материалов нагрузка измеряется в фунтах-силы (lbf) или килофунтах (kip, где 1 kip = 1000 lbf), а площадь сечения - в квадратных дюймах (in²). В этой системе базовой единицей напряжения является psi, а для высокопрочных сталей и крупных нагрузок применяется кратная единица ksi.

Для сопоставления зарубежных характеристик материалов с расчётами в СИ используют точные переводные коэффициенты:

• 1 psi = 1 lbf / 1 in² ≈ 6894,76 Па ≈ 6,895 кПа ≈ 0,006895 МПа.
• 1 ksi = 1000 psi = 1 kip / 1 in² ≈ 6,89476 МПа.
• 1 МПа ≈ 145,038 psi ≈ 0,145 ksi.

Если чертёж детали выполнен в дюймах, а испытательная нагрузка известна в кН, вычислять напряжение напрямую нельзя. Сначала обе величины переводят в одну систему - например, дюймы в миллиметры (1 in = 25,4 мм, следовательно, 1 in² = 645,16 мм²), а кН в Н, после чего выполняют стандартный расчёт в Н/мм².

Виды напряжений при действии силы на поперечное сечение

Характер внутренних усилий в детали напрямую зависит от того, под каким углом внешняя нагрузка приложена к рассматриваемой геометрической плоскости. В расчётах прочности полное напряжение раскладывают на две взаимно перпендикулярные составляющие: направленную по нормали (перпендикулярно) к сечению и лежащую в самой плоскости сечения. Такое разделение необходимо, поскольку конструкционные материалы по-разному сопротивляются попыткам разорвать, раздавить или сдвинуть их внутренние слои.

Нормальные напряжения при центральном растяжении и сжатии

Нормальное напряжение (σ) возникает, когда равнодействующая внешних сил направлена вдоль продольной оси бруса, то есть строго перпендикулярно площади поперечного сечения A. В зависимости от вектора приложенного усилия F выделяют два типа осевого нагружения:

• Растягивающее напряжение - образуется, когда внешние силы направлены от сечения наружу и стремятся удлинить стержень, увеличивая расстояние между частицами материала. В инженерных расчётах растяжению принято присваивать знак плюс (+σ). Типичные примеры работы на центральное растяжение: стальные тросы грузоподъёмных кранов, тяги подвесок, нижние пояса балочных ферм и стержни затянутых болтов.
• Сжимающее напряжение - возникает, когда нагрузка направлена к сечению и стремится укоротить элемент, уплотняя материал. В расчётных схемах сжатие обозначают знаком минус (-σ). На центральное сжатие работают опорные колонны зданий, стойки каркасов, фундаментные блоки, штоки гидроцилиндров и кирпичные простенки.

При использовании базового отношения F / A модуль полученного числа одинаков как для растяжения, так и для сжатия. Однако учёт знака критически важен для хрупких и композитных материалов (таких как чугун, бетон, керамика или камень), у которых сопротивление сжатию в десятки раз превышает сопротивление растяжению.

Касательные напряжения при сдвиге и срезе

Если внешняя поперечная сила F приложена параллельно плоскости расчётного сечения (по касательной к нему), в материале возникают касательные напряжения, которые обозначаются греческой буквой тау (τ). При условии равномерного распределения усилия по площадке среза расчётная зависимость полностью аналогична формуле для осевой нагрузки:

τ = F / A

Под действием поперечной силы два смежных слоя материала стремятся сместиться друг относительно друга без изменения расстояния между ними в продольном направлении. На практике такое нагружение проявляется в трёх основных видах деформации:

• Чистый сдвиг - упругое или пластическое угловое искажение элемента, при котором прямоугольный фрагмент материала в продольном сечении принимает форму параллелограмма.
• Срез - разрушение или работа тонкого соединительного элемента, зажатого между двумя смещающимися деталями. В этом случае площадь A представляет собой площадь поперечного сечения самого крепежа в плоскости стыка листов (работа на срез заклёпок, штифтов, пальцев, шпонок и ненатянутых болтов).
• Скалывание - сдвиг части материала вдоль волокон или кристаллографических плоскостей под действием продольно-касательного усилия (например, работа врубок в деревянных конструкциях или скалывание выступа шпоночного паза).

Линейное напряжённое состояние и границы применимости формулы F / A

Прямое деление силы на площадь поперечного сечения даёт точный результат только при однородном линейном напряжённом состоянии (при осевом растяжении или сжатии), а также при условном расчёте соединений на чистый срез. В этих случаях считается, что каждая точка внутри площади A нагружена абсолютно одинаково, а внешняя сила проходит строго через геометрический центр тяжести сечения.

Для сложных видов деформации эта формула не подходит из-за неравномерного распределения внутренних сил по профилю детали:

• При поперечном изгибе балки в одной части сечения возникают растягивающие нормальные напряжения, а в другой - сжимающие, причём на нейтральной оси они равны нулю, а максимум достигается только на крайних волокнах.
• При внецентренном растяжении или сжатии (когда линия действия силы смещена относительно центра тяжести профиля) осевая нагрузка дополнительно вызывает изгибающий момент, что резко увеличивает напряжение на одном из краёв детали.
• При кручении валов касательные напряжения распределяются от нуля в центре оси до максимума на наружной поверхности детали.

В задачах изгиба и кручения вместо полной площади поперечного сечения в знаменатель формул подставляют осевой или полярный момент сопротивления, а вместо силы - изгибающий или крутящий момент. Поэтому отношение F / A применяют исключительно тогда, когда нагрузка сводится к центральной продольной или прямо срезающей силе.

Определение площади поперечного сечения для типовых профилей

Точность расчёта механического напряжения напрямую зависит от корректной подготовки входного параметра площади A для исследуемого стержня или бруса. В знаменатель базовой формулы подставляют исключительно фактическую площадь материала, которая пересекается секущей плоскостью и непосредственно воспринимает внутреннее усилие. Пустоты внутри полых деталей, технологические пазы и сквозные отверстия не сопротивляются нагрузке, поэтому их габариты необходимо вычитать из общих контуров профиля.

Формулы вычисления площади для базовых сплошных и полых геометрий

Для конструктивных элементов простой геометрической формы площадь поперечного сечения вычисляют перед подстановкой в формулу напряжения по стандартным математическим зависимостям на основе линейных размеров детали. Ниже приведены расчётные формулы для наиболее распространённых сплошных и полых профилей:

При работе с круглыми и профильными трубами важно контролировать, какие именно параметры заданы в технической документации. Обычно в спецификациях указывают наружный диаметр D и толщину стенки t. В этом случае внутренний диаметр d находят путём вычитания удвоенной толщины стенки из наружного габарита: d = D − 2 × t. Если забыть умножить толщину стенки на два, расчётная площадь окажется заниженной, что приведёт к искажению итогового значения напряжения.

Справочные геометрические характеристики для фасонного проката

В строительных и машиностроительных конструкциях широко применяют стальной фасонный прокат сложной формы. Ручной геометрический расчёт таких деталей путём разбивки профиля на простые прямоугольники даёт ощутимую погрешность, поскольку не учитывает радиусы закругления переходов между полками и стенкой, а также уклоны внутренних граней полок.

Для стандартных металлических профилей параметр площади A не вычисляют вручную, а берут в готовом виде из таблиц сортамента по номеру или типоразмеру проката:

• Двутавровое сечение (балки с параллельными гранями полок или с уклоном внутренних граней), активно работающее в колоннах и опорных стойках.
• Швеллер (профиль П-образного сечения) и тавр (Т-образный профиль), применяемые в фермах, связях и каркасах.
• Равнополочные и неравнополочные уголки, из которых формируют растянутые и сжатые стержни решётчатых конструкций.
• Гнутые замкнутые профили коробчатого сечения (квадратные и прямоугольные сварные трубы), где справочная площадь уже учитывает внешние и внутренние радиусы гиба на углах.

В таблицах сортамента площадь поперечного сечения традиционно приводится в квадратных сантиметрах (см²). Перед использованием этого справочного значения в расчётах его необходимо перевести в единицы, согласованные с размерностью приложенной силы (например, умножить на 100 для получения квадратных миллиметров).

Понятие наиболее опасного сечения и учёт ослаблений

Реальные детали редко имеют идеально постоянное сечение по всей длине: в стержнях делают ступенчатые переходы диаметров, протачивают кольцевые канавки, фрезеруют пазы или сверлят отверстия под крепёж. Поскольку продольная сила в пределах одного участка постоянна, максимальное механическое напряжение всегда возникает там, где площадь поперечного сечения минимальна. Такое место в детали называют опасным сечением.

В инженерной практике различают полную площадь неослабленного профиля (брутто) и чистую рабочую площадь за вычетом всех пустот и вырезов в опасном сечении (нетто). Для оценки максимального напряжения при растяжении в формулу всегда подставляют площадь нетто.

Например, если стальная полоса шириной b и толщиной t растягивается осевым усилием и имеет сквозное отверстие диаметром d под болт или заклёпку, секущую плоскость проводят ровно через центр отверстия перпендикулярно оси полосы. Расчётная площадь опасного сечения в этом месте уменьшается на площадь прямоугольной проекции отверстия и вычисляется по формуле A = (b − d) × t. Аналогично при расчёте резьбовых шпилек и болтов на растяжение в качестве рабочей площади берут не полную площадь гладкого стержня по наружному диаметру, а уменьшенную площадь по внутреннему диаметру резьбы.

Интерпретация результата: оценка прочности и поведения материала

Само по себе численное значение механического напряжения, полученное делением нагрузки на площадь опасного сечения, не даёт ответа на вопрос, выдержит ли деталь рабочее усилие. В сопротивлении материалов (сопромате) рассчитанную величину необходимо сопоставить с механическими характеристиками конкретного конструкционного материала, полученными путём лабораторных испытаний образцов на растяжение или сжатие.

Проверка условия прочности и допускаемые напряжения

Инженерная оценка надёжности конструкции сводится к проверке условия прочности: расчётное напряжение в наиболее нагруженном сечении не должно превышать предельную безопасную величину, установленную для выбранного материала. В классическом машиностроении эту границу называют допускаемым напряжением и обозначают в квадратных скобках, а в строительном проектировании используют понятие расчётного сопротивления материала R.

Математически условие прочности при центральном растяжении или сжатии записывается в виде неравенства:

σ = F / A ≤ [σ]

Аналогичное соотношение применяется при проверке деталей на срез по касательным напряжениям:

τ = F / A ≤ [τ]

Допускаемое напряжение всегда меньше того критического уровня, при котором деталь выходит из строя. Его определяют путём деления опасного (предельного) напряжения материала на нормативный коэффициент запаса прочности n, который всегда больше единицы:

[σ] = σ_пред / n

Запас прочности компенсирует возможную неоднородность структуры металла или бетона, неточности монтажа, случайные перегрузки и приближённость расчётной схемы. По результатам сопоставления расчётного значения σ с допускаемым [σ] делают один из трёх практических выводов:

• Если расчётное напряжение незначительно меньше допускаемого (недогрузка в пределах 5-10%) или равно ему, сечение подобрано оптимально: деталь надёжна и не имеет избыточного веса.
• Если полученное значение превышает допускаемое (σ > [σ]), условие прочности нарушено. Для устранения перегрузки необходимо либо увеличить площадь поперечного сечения детали, либо выбрать более прочную марку материала, либо снизить внешнюю силу.
• Если расчётное напряжение в несколько раз ниже допускаемого (σ ≪ [σ]), конструкция имеет избыточный запас прочности, что ведёт к перерасходу материала и утяжелению узла.

Характерные точки на диаграмме деформирования

Чтобы понять, что именно произойдёт с деталью при достижении того или иного уровня напряжений, полученный результат соотносят с диаграммой деформирования материала. Этот график показывает зависимость между ростом нормального напряжения σ и относительной продольной деформацией образца ε. На диаграмме выделяют три ключевых рубежа, определяющих физическое состояние нагруженного элемента.

Предел упругости и линейная область

На начальном этапе нагружения материал работает как идеальная пружина. Пока расчётное напряжение не превышает предел пропорциональности и близкий к нему предел упругости (σ_упр), между напряжением и относительной деформацией сохраняется прямая линейная зависимость, описываемая законом Гука:

σ = E × ε

Коэффициент пропорциональности E называют модулем упругости первого рода или модулем Юнга; он характеризует жёсткость материала и его способность сопротивляться упругому удлинению. Если рабочее напряжение детали находится ниже предела упругости, то после снятия внешней силы F стержень полностью восстанавливает свои первоначальные размеры и форму без каких-либо остаточных искажений. Подавляющее большинство несущих конструкций проектируют так, чтобы их рабочие напряжения гарантированно оставались внутри этой линейно-упругой зоны.

Предел текучести и необратимые деформации

Если нагрузка продолжает расти и расчётное напряжение достигает предела текучести (σ_т), внутренняя кристаллическая решётка материала начинает сдвигаться. Наступает стадия пластической деформации: деталь заметно удлиняется без существенного увеличения внешней силы. Даже если полностью убрать нагрузку после прохождения этой точки, стержень уже не вернётся к исходной длине - в нём сохранится остаточная деформация. Для большинства механизмов и строительных ферм достижение предела текучести равносильно отказу, так как покоробленная или вытянувшаяся деталь теряет геометрическую точность и перестаёт выполнять свою функцию, хотя физически ещё не разорвана.

Предел прочности и разрушение

При дальнейшем увеличении усилия после площадки текучести материал временно упрочняется (сопротивление снова возрастает), пока напряжение в сечении не достигнет максимального пикового значения - предела прочности или временного сопротивления (σ_в). В этот момент на равномерно растянутом стержне возникает локальное сужение - образуется так называемая шейка. Площадь поперечного сечения в месте шейки стремительно падает, фактическое напряжение внутри неё лавинообразно растёт, и деталь разделяется на части.

Различия в оценке результатов для пластичных и хрупких материалов

Выбор критерия, с которым сравнивают полученное по формуле σ = F / A напряжение, напрямую зависит от того, к какому классу относится материал детали. По характеру разрушения все конструкционные материалы делят на пластичные и хрупкие, и одно и то же численное значение напряжения интерпретируется для них по-разному.

В таблице ниже приведено сравнение критериев оценки прочности и поведения для обеих групп материалов:

При анализе результата для пластичного стального стержня знак нагрузки (растяжение или сжатие, если исключена потеря устойчивости длинного стержня) почти не влияет на допустимый порог напряжения. Напротив, при оценке деталей из хрупких материалов направление внешней силы критично: напряжение в 15 МПа при сжатии бетонного блока является штатным рабочим режимом, тогда как то же самое напряжение в 15 МПа при осевом растяжении гарантированно приведёт к мгновенному разрыву неармированного бетона.

Примеры расчёта механического напряжения по силе и площади

Переход от теоретических характеристик материала к проверке реальных узлов требует точного согласования размерностей перед подстановкой данных в расчётную формулу. В приведённых ниже сценариях разобраны вычисления для трёх основных видов нагружения: осевого растяжения, центрального сжатия и поперечного среза.

Расчёт растягивающего напряжения в стальном стержне круглого сечения

Стальная тяга сплошного круглого сечения диаметром d = 16 мм удерживает подвесной узел и испытывает центральное растягивающее осевое усилие F = 35 кН. Условный предел текучести выбранной конструкционной стали составляет 245 МПа. Требуется определить величину действующего нормального напряжения и проверить, сохранит ли деталь упругую форму без остаточного удлинения.

Для получения ответа сразу в МПа (Н/мм²) силу переводят в ньютоны, а геометрические размеры оставляют в миллиметрах:

• Действующая осевая сила в ньютонах: F = 35 кН = 35000 Н.
• Площадь круглого поперечного сечения: A = (3,1416 × 16²) / 4 = (3,1416 × 256) / 4 ≈ 201,06 мм².
• Нормальное растягивающее напряжение: σ = 35000 Н / 201,06 мм² ≈ 174,08 Н/мм² = 174,08 МПа.

Полученное значение 174,08 МПа ниже справочного предела текучести стали (245 МПа). Стержень работает в упругой зоне: пластическое течение и необратимая вытяжка при такой нагрузке не возникнут. Отношение предела текучести к фактическому напряжению даёт коэффициент запаса по текучести 245 / 174,08 ≈ 1,41. Если регламент проектирования для данного узла допускает такой запас, сечение диаметром 16 мм считается достаточным; при более строгих требованиях безопасности диаметр тяги увеличивают.

Определение сжимающего напряжения в бетонной колонне прямоугольного сечения

Короткая опорная тумба из бетона имеет прямоугольное поперечное сечение со сторонами b = 300 мм и h = 400 мм. На опору передаётся вертикальная сосредоточенная сжимающая нагрузка F = 1,5 МН (1500 кН). Расчётное сопротивление используемого бетона осевому сжатию в данном учебном примере принято равным 14,5 МПа.

Вычисление выполняется с приведением параметров к ньютонам и квадратным миллиметрам. Площадь прямоугольного профиля составляет A = 300 мм × 400 мм = 120000 мм² (или 0,12 м²). Нагрузка в базовых единицах равна F = 1500000 Н. Подстановка значений в отношение силы к площади даёт сжимающее напряжение: σ = 1500000 Н / 120000 мм² = 12,5 Н/мм² = 12,5 МПа. При расчёте через метры результат идентичен: 1,5 МН / 0,12 м² = 12,5 МПа.

Действующее сжимающее напряжение (12,5 МПа) не превышает расчётного сопротивления материала сжатию (14,5 МПа), поэтому прочность массивной опоры обеспечена. Если бы к этой же неармированной бетонной колонне приложили растягивающее усилие аналогичной величины, напряжение 12,5 МПа многократно превысило бы предел прочности бетона на растяжение и вызвало бы мгновенный поперечный разрыв конструкции.

Вычисление касательного напряжения на срез в болтовом или заклёпочном соединении

Две стальные пластины стянуты одним цилиндрическим болтом (или заклёпкой), стержень которого входит в отверстие без зазора. Вдоль плоскости соприкосновения листов приложена сдвигающая поперечная сила F = 24 кН, стремящаяся перерезать крепёж по одной плоскости стыка. Диаметр гладкой части стержня в зоне среза равен d = 12 мм. Условный предел текучести материала крепежа при сдвиге составляет 190 МПа, а допускаемое касательное напряжение на срез с учётом запаса прочности задано на уровне 120 МПа.

Последовательность расчёта касательного напряжения включает определение площади одного рабочего сечения крепежа и деление сдвигающего усилия на эту площадь:

• Поперечная сдвигающая сила: F = 24 кН = 24000 Н.
• Площадь поперечного сечения стержня болта: A = (3,1416 × 12²) / 4 = (3,1416 × 144) / 4 ≈ 113,10 мм².
• Касательное напряжение в плоскости среза: τ = 24000 Н / 113,10 мм² ≈ 212,20 Н/мм² = 212,20 МПа.

Расчётное касательное напряжение (212,20 МПа) превысило не только допускаемый рабочий порог (120 МПа), но и предел текучести материала на сдвиг (190 МПа). Одиночный крепёжный элемент диаметром 12 мм не выдержит приложенную нагрузку: в плоскости контакта листов произойдёт необратимый пластический сдвиг с риском полного срезания стержня. Для обеспечения прочности узла необходимо либо увеличить диаметр крепежа, либо распределить поперечную силу на два и более болта, что пропорционально увеличит суммарную площадь сопротивления срезу.

В сводной таблице сопоставлены входные параметры, результаты вычислений и выводы о работоспособности деталей для всех трёх разобранных случаев:
