Изменение размеров тела под действием нагрузки

Изменение размеров тела под действием нагрузки рассчитывается в данном калькуляторе через прямое сопоставление исходной геометрии объекта с его конечными параметрами после приложения внешнего усилия. Инструмент предназначен для вычисления деформации различных материалов и элементов строительных конструкций по двум известным линейным измерениям. Пользователь вводит начальный размер детали до нагружения и фактический размер, зафиксированный под нагрузкой или после её снятия. В результате расчёта определяются точные численные показатели линейного растяжения или сжатия исследуемого образца.

В основе вычислений лежат базовые понятия сопротивления материалов и прикладной механики.

При воздействии внешних сил твёрдое тело меняет свою первоначальную геометрию, а оценка этого процесса ведётся по двум ключевым характеристикам. Первая величина - абсолютная деформация, которая представляет собой простую разность между конечным и исходным размером и показывает физическое удлинение или укорочение элемента в миллиметрах, сантиметрах или метрах. Вторая величина - относительная деформация, определяемая как отношение абсолютного изменения длины к первоначальному размеру тела. Этот безразмерный параметр, часто выражаемый в процентах, позволяет объективно оценивать степень деформирования и характер работы материала независимо от исходного масштаба самой детали.

Исходные и изменённые размеры: параметры для расчёта деформации

Для выполнения расчёта требуются два линейных параметра, зафиксированные на одном и том же участке детали или конструктивного элемента в разных механических состояниях. Точность вычислений напрямую зависит от корректности снятия показаний и соблюдения единства измерительной базы между двумя замерами.

Физический смысл входных переменных

Исходный линейный размер тела ($L_0$) представляет собой базовую геометрическую характеристику объекта в ненагруженном состоянии, то есть до приложения внешнего механического усилия. В лабораторной и инженерной практике этот параметр также называют расчётной базой или начальной базой измерения. Именно относительно величины $L_0$ оценивается интенсивность последующего формоизменения тела.

Изменённый размер после нагружения ($L$ или $L_1$) - это фактическое расстояние между теми же контрольными точками детали, измеренное в момент действия приложенной нагрузки либо непосредственно после разгрузки образца. Сопоставление конечного параметра $L$ с начальной базой $L_0$ даёт полную картину изменения линейного габарита вдоль выбранной оси.

Контролируемые геометрические характеристики элементов и сечений

В зависимости от направления действующей силы и геометрии исследуемого объекта в качестве линейных размеров $L_0$ и $L$ выступают различные габаритные или локальные параметры детали. Расчёт применим к следующим геометрическим характеристикам строительных элементов и заготовок:

• Длина стержня или растянутого элемента - расстояние между опорными узлами, захватными частями испытательной машины или нанесёнными на поверхность образца кернами и рисками при продольном нагружении.
• Высота стойки или колонны - вертикальный габарит несущего элемента, работающего преимущественно на центральное или внецентренное сжатие от веса вышележащих конструкций.
• Ширина и высота поперечного сечения - линейные габариты бруса, балки или призматического образца, измеренные перпендикулярно продольной оси детали для оценки бокового расширения либо сужения материала.
• Толщина стенки профиля или пластины - локальный размер листового металла, фасонки или полки прокатного элемента, контролируемый в зоне местной концентрации усилий, смятия или интенсивной вытяжки.

Сопоставимость единиц измерения

Обязательное условие корректного математического расчёта - полная размерная однородность обоих вводимых значений. Исходный размер $L_0$ и конечный размер $L$ должны быть представлены строго в одной и той же единице линейных измерений: оба в миллиметрах (мм), оба в сантиметрах (см) или оба в метрах (м).

Выбор конкретной единицы зависит от масштаба исследуемого объекта и точности измерительного инструмента. При испытаниях небольших образцов, оценке толщины пластин или замерах сечений удобнее оперировать миллиметрами. Для протяжённых стержней, длинномерных поясов и высоких колонн измерения часто фиксируют в сантиметрах или метрах. Если начальный габарит элемента задан по проектным чертежам в метрах, а фактический размер после приложения нагрузки измерен штангенциркулем или микрометром в миллиметрах, перед подстановкой чисел в расчёт необходимо перевести оба показателя к единой размерности.

В таблице ниже показаны примеры корректного и ошибочного приведения входных параметров для различных конструктивных элементов:

Нарушение правила единой размерности приводит к многократному искажению вычисляемой разности длин и делает итоговые показатели деформации непригодными для инженерной оценки.

Формулы расчёта абсолютной и относительной деформации

Математическая оценка изменения геометрии тела базируется на прямом сопоставлении двух линейных величин: начального размера $L_0$ и конечного размера $L$, зафиксированного после приложения внешней силы. Порядок вычислений всегда начинается с нахождения абсолютного приращения, которое затем нормируется по исходной базе измерения.

Вычисление абсолютной линейной деформации

Абсолютная линейная деформация ($\Delta L$) представляет собой алгебраическую разность между изменённым и первоначальным геометрическим размером элемента вдоль выбранного направления измерения. Расчётная формула имеет вид:

$$\Delta L = L - L_0$$

Размерность получаемого показателя $\Delta L$ всегда полностью совпадает с единицами измерения подставляемых исходных данных. Если начальная и конечная длина участка введены в миллиметрах, итоговое абсолютное изменение также выражается в миллиметрах; при подстановке значений в сантиметрах или метрах результат принимает размерность сантиметров или метров соответственно. Строгий порядок вычитания (из конечного размера вычитается начальный) критически важен для сохранения математической точности расчёта.

Определение относительной линейной деформации и перевод в проценты

Сама по себе величина $\Delta L$ не даёт полного представления об интенсивности формоизменения конструкции без привязки к её исходному габариту: изменение длины на 2 мм для короткой детали и для многометрового прогона означает совершенно разную степень деформации материала. Для получения универсального показателя вычисляется относительная линейная деформация ($\varepsilon$), равная отношению абсолютного изменения размера к его первоначальному значению:

$$\varepsilon = \frac{\Delta L}{L_0} = \frac{L - L_0}{L_0}$$

Поскольку в числителе и знаменателе дроби находятся однородные линейные величины с одинаковой размерностью, единицы измерения при делении сокращаются. В результате показатель $\varepsilon$ является безразмерной величиной, выражаемой в долях единицы.

В инженерных ведомостях и технических отчётах малые десятичные дроби (например, $0,0015$) неудобны для восприятия, поэтому безразмерный показатель часто переводят в процентное выражение ($\varepsilon_{\%}$). Для перехода к процентам значение в долях единицы умножают на сто:

$$\varepsilon_{\%} = \varepsilon \times 100\% = \frac{L - L_0}{L_0} \times 100\%$$

В таблице ниже сведены основные расчётные зависимости и характеристики их размерности:

Связь продольной и поперечной деформации через коэффициент Пуассона

При осевом нагружении тела его размеры изменяются одновременно в двух взаимно перпендикулярных направлениях. Продольное удлинение элемента неизбежно сопровождается его поперечным сужением, а продольное укорочение вызывает поперечное расширение сечения.

Если обозначить исходный поперечный размер сечения (ширину, толщину или диаметр) через $b_0$, а изменённый поперечный размер через $b$, то абсолютная и относительная поперечные деформации определяются по тем же базовым принципам:

• Абсолютная поперечная деформация: $\Delta b = b - b_0$.
• Относительная поперечная деформация: $\varepsilon_{\text{поп}} = \Delta b / b_0 = (b - b_0) / b_0$.

Количественная связь между деформацией вдоль оси приложения нагрузки ($\varepsilon_{\text{прод}}$ или просто $\varepsilon$) и деформацией перпендикулярно этой оси ($\varepsilon_{\text{поп}}$) выражается через коэффициент Пуассона ($\nu$), также называемый коэффициентом поперечной деформации. Он показывает абсолютное отношение относительного поперечного сужения или расширения к относительному продольному удлинению или укорочению:

$$\nu = \left| \frac{\varepsilon_{\text{поп}}}{\varepsilon_{\text{прод}}} \right|$$

Поскольку при любом одноосном нагружении продольная и поперечная деформации имеют противоположные направления изменения размеров (один габарит увеличивается, а другой уменьшается), алгебраическое соотношение между ними записывается со знаком минус:

$$\varepsilon_{\text{поп}} = -\nu \cdot \varepsilon_{\text{прод}}$$

Коэффициент Пуассона является безразмерной физико-механической константой конкретного материала. Зная табличное значение $\nu$ и вычислив по замерам продольную относительную деформацию $\varepsilon_{\text{прод}}$, по приведённой зависимости можно определить относительное изменение поперечного сечения без прямого инструментального обмера его ширины или толщины.

Интерпретация результатов: растяжение, сжатие и характер работы материала

После подстановки исходного и изменённого размеров в расчётные зависимости получаются числовые показатели, которые характеризуют не только масштаб изменения геометрии, но и вектор приложения внешних сил. Первичная оценка результата опирается на алгебраический знак вычисленных величин.

Знак деформации: определение растяжения и сжатия

Поскольку расчёт ведётся путём вычитания начального размера $L_0$ из конечного размера $L$, знак полученного числа однозначно указывает на направление деформирования элемента вдоль контролируемой оси. В механике деформируемого твёрдого тела принята строгая система знаков для линейных изменений:

При анализе результатов важно соотносить знак с тем направлением, в котором производился замер. Если измерялась длина растянутого стержня, продольная деформация будет положительной ($\varepsilon > 0$), но при одновременном замере ширины или диаметра этого же стержня результат покажет отрицательное значение ($\Delta b < 0$, $\varepsilon_{\text{поп}} < 0$), так как поперечное сечение при продольном растяжении сужается. Напротив, при осевом сжатии продольный размер даёт минус (укорочение), а поперечный габарит при обмере покажет плюс за счёт бокового расширения материала.

Связь относительной деформации с напряжениями: закон Гука

Сама по себе геометрическая разница $\Delta L$ не позволяет судить о том, насколько тяжело нагружен материал, так как одинаковое удлинение в 1 мм для короткой детали и длинного пролёта означает совершенно разную интенсивность воздействия. Именно поэтому ключевым расчётным параметром выступает относительная деформация $\varepsilon$, которая напрямую связывает изменение геометрии с внутренними силами в материале.

На начальном этапе нагружения для большинства конструкционных материалов действует закон Гука, согласно которому нормальное механическое напряжение $\sigma$, возникающее в поперечном сечении элемента, прямо пропорционально относительной линейной деформации $\varepsilon$:

$$\sigma = E \cdot \varepsilon$$

Коэффициентом пропорциональности в этом уравнении выступает модуль упругости $E$ (модуль Юнга). Эта фундаментальная физико-механическая характеристика отражает жёсткость материала - его способность сопротивляться упругому деформированию. Размерность модуля Юнга совпадает с размерностью механического напряжения (Па, МПа или ГПа), поскольку относительная деформация $\varepsilon$ в долях единицы является безразмерной величиной.

Такое математическое соотношение даёт возможность перейти от простых линейных обмеров к оценке силового состояния детали. Если известна марка материала (а значит, и табличное значение его модуля упругости $E$), то по вычисленной в результате замеров величине $\varepsilon$ можно напрямую рассчитать действующее в сечении напряжение $\sigma$ без использования силоизмерительных датчиков. При этом необходимо соблюдать правило подстановки: в формулу закона Гука подставляется безразмерное значение $\varepsilon$ в долях единицы, а не переведённый показатель в процентах.

Упругая и пластическая стадии работы материала

Численное значение относительной деформации, полученное по результатам обмеров, необходимо интерпретировать с учётом того, в какой стадии работы находится материал. Поведение твёрдого тела под нагрузкой наглядно описывается диаграммой растяжения или сжатия (наиболее выраженной на примере диаграммы работы стали), которая разделяет процесс деформирования на две принципиально разные фазы: упругую и пластическую.

Характер изменения размеров и поведение тела после разгрузки определяются тем, превысил ли уровень деформации и соответствующих ей напряжений пороговые прочностные показатели материала:

• Упругая деформация ($\varepsilon_{\text{упр}}$). Возникает при напряжениях, не превышающих предел пропорциональности и предел упругости материала. На этом участке диаграммы связь между усилием и удлинением остаётся линейной, строго подчиняясь закону Гука ($\sigma = E \cdot \varepsilon$). Главный признак упругой деформации - её полная обратимость. Как только внешняя нагрузка снимается, внутренние межатомные связи возвращают тело к его первоначальному размеру, то есть конечный размер снова становится равен исходному ($L = L_0$), а деформация обнуляется.
• Пластическая (остаточная) деформация ($\varepsilon_{\text{пл}}$). Наступает после того, как внутренние напряжения в сечении достигают предела текучести материала. На диаграмме работы стали в этот момент образуется площадка текучести, где относительная деформация стремительно нарастает практически без увеличения внешней нагрузки. В кристаллической решётке происходят необратимые сдвиги, и линейный закон Гука перестаёт действовать.

Если нагружение вышло в пластическую зону, общая зафиксированная под нагрузкой относительная деформация складывается из двух составляющих: $\varepsilon = \varepsilon_{\text{упр}} + \varepsilon_{\text{пл}}$. После полного снятия усилия упругая часть $\varepsilon_{\text{упр}}$ исчезает (происходит частичный упругий возврат размеров), однако пластическая составляющая $\varepsilon_{\text{пл}}$ остаётся в материале навсегда. Элемент сохраняет изменённую геометрию - остаточное удлинение, укорочение или искривление.

Понимание этой разницы критично при чтении результатов замеров. Если обмер конечного размера $L$ производится непосредственно под действием штатной рабочей нагрузки, вычисленное значение $\varepsilon$ в нормальных условиях отражает упругую деформацию. Если же измерение размера $L$ выполняется уже после полной разгрузки детали и расчёт по-прежнему показывает ненулевое отклонение ($\Delta L \neq 0$, $\varepsilon \neq 0$), это прямо свидетельствует о том, что при нагружении в материале был превышен предел текучести и возникла необратимая пластическая деформация.

Оценка изменений геометрии в испытаниях материалов и строительных конструкциях

Сопоставление начальных и изменённых геометрических параметров применяется на всех этапах жизненного цикла материалов и сооружений: от входного контроля сырья на заводе до технического обследования эксплуатируемых зданий. Вычисленные значения $\Delta L$ и $\varepsilon$ служат объективным критерием для проверки качества проката, прочности бетона и фактической работы несущего каркаса под проектной или сверхнормативной нагрузкой.

Лабораторные механические испытания образцов

При сертификации и входном контроле строительных материалов образцы эталонной формы подвергают разрушающим и неразрушающим испытаниям на разрывных машинах и гидравлических прессах. На заготовке предварительно размечают расчётную базу $L_0$, после чего прикладывают осевое усилие и фиксируют текущие или остаточные размеры $L$ с помощью экстензометров, тензодатчиков или штангенциркуля.

Такой расчёт позволяет определить ключевые деформационные характеристики для разных групп конструкционных материалов:

• Конструкционные стали и металлопрокат. При растяжении цилиндрических или плоских образцов из углеродистой стали С245 и низколегированной стали 09Г2С фиксируют момент перехода из упругой стадии в пластическую, отслеживают протяжённость площадки текучести (вплоть до точки конца текучести) и определяют полное относительное удлинение после разрыва. Высокий процент остаточного удлинения подтверждает достаточную пластичность металла и его способность перераспределять локальные напряжения без хрупкого разрушения.
• Стальная арматура. Стержни арматуры периодического профиля испытывают на осевое растяжение для контроля равномерного и полного относительного удлинения при максимальной нагрузке и после разрыва. Эти показатели критичны для работы растянутых зон изгибаемых железобетонных элементов.
• Бетон. Стандартные бетонные кубы и призмы испытывают на центральное сжатие под прессом. По изменению высоты образца или базы измерения вдоль оси приложения силы вычисляют относительную деформацию укорочения, необходимую для определения начального модуля упругости бетона и предельной сжимаемости материала перед разрушением структуры.
• Древесина. Бруски из пиломатериалов хвойных пород (сосна, ель, лиственница) проверяют на сжатие и растяжение вдоль и поперёк волокон. Из-за выраженной анизотропии дерева расчёт линейных изменений геометрии в разных направлениях даёт совершенно разные значения $\varepsilon$ при одинаковом уровне сжимающего усилия, что учитывается при проектировании узлов смятия и опорных зон.

Натурный контроль и обследование строительных элементов

В условиях строительной площадки или действующего цеха прямое измерение напряжений внутри материала невозможно, однако линейные перемещения и изменения размеров легко поддаются инструментальному контролю. Геодезический обмер, лазерное сканирование или механические измерения до и после загружения конструкции дают фактические значения $L_0$ и $L$ для расчёта рабочей или остаточной деформации.

Ниже приведены основные типы строительных элементов и характерные зоны контроля их геометрии при техническом обследовании:

Сопоставление с предельными значениями по группам предельных состояний

Само по себе числовое значение относительной деформации $\varepsilon$, полученное по результатам обмеров, требует инженерной оценки. Для этого вычисленный результат сопоставляют с нормативными и предельными величинами относительных деформаций, регламентированными строительными правилами для конкретных видов конструкций.

В строительном проектировании и экспертизе оценка проводится в рамках двух групп предельных состояний:

• Первая группа предельных состояний (по потере несущей способности). Расчётные проверки направлены на предотвращение разрушения элемента, потери устойчивости формы или перехода материала в стадию неконтролируемого пластического течения. В железобетонных конструкциях (согласно СП 63.13330) на основе нелинейной деформационной модели фактическую или расчётную относительную деформацию сжатого бетона и растянутой арматуры напрямую сравнивают с предельными значениями $\varepsilon_{b,\text{ult}}$ и $\varepsilon_{s,\text{ult}}$. Если относительная деформация бетона при сжатии превышает предельную границу, происходит хрупкое раздробление сжатой зоны сечения. Для стальных конструкций (по СП 16.13330) контроль предельных пластических деформаций определяет возможность работы элементов с ограниченным развитием пластики без риска разрыва сечения. В деревянных конструкциях (по СП 64.13330) ограничение деформаций сжатия и смятия предотвращает разрушение волокон древесины в узловых сопряжениях.
• Вторая группа предельных состояний (по пригодности к нормальной эксплуатации). Даже если конструкция сохраняет прочность и не разрушается, чрезмерные упругие удлинения или укорочения её отдельных стержней приводят к недопустимым деформациям всей системы. Удлинение раскосов и поясов вызывает провисание стропильных ферм, а неравномерное укорочение стоек ведёт к перекосу каркаса, заклиниванию крановых путей, разрушению витражного остекления и растрескиванию перегородок. Требования к ограничению перемещений и деформаций от нормативных нагрузок устанавливаются в СП 20.13330, а также в профильных нормах по проектированию стальных, бетонных и деревянных сооружений.

Если вычисленная по натурным замерам относительная деформация $\varepsilon$ под эксплуатационной нагрузкой остаётся в упругой зоне и не превышает пороговых значений второй группы предельных состояний, элемент работает в штатном режиме. Приближение показателя к предельным деформациям первой группы или наличие остаточной деформации после разгрузки указывает на исчерпание резервов несущей способности и необходимость усиления или замены конструктивного элемента.

Примеры расчёта линейной деформации при растяжении и сжатии

Для проверки несущей способности элементов конструкций и обработки данных лабораторных замеров исходные и изменённые размеры подставляются в базовые уравнения продольной и поперечной деформации. Ниже разобраны пошаговые вычисления для трёх типовых инженерных задач с разным характером приложения нагрузки.

Растяжение стального арматурного прутка

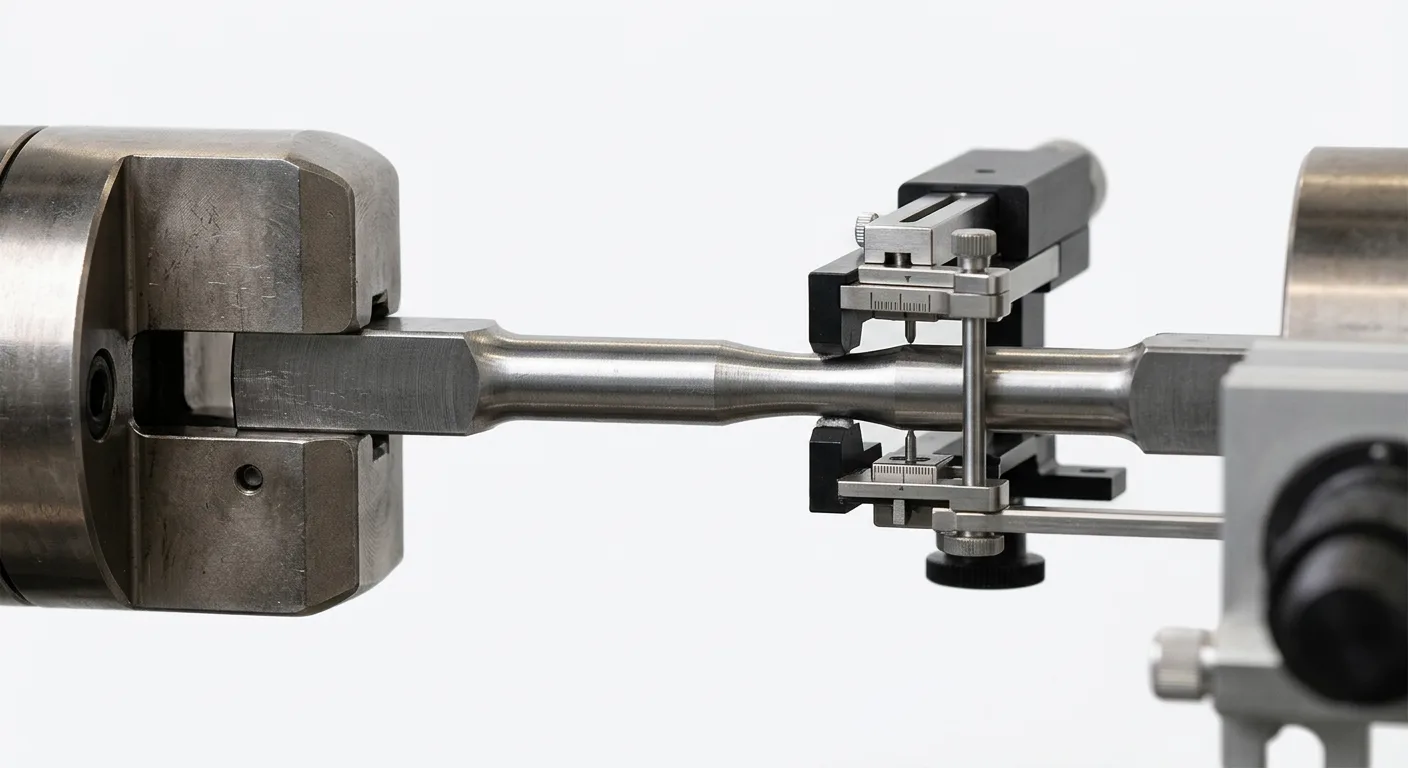

При механических испытаниях стального стержня на разрывной машине на его рабочей части до начала нагружения наносят метки, фиксирующие начальную расчётную базу $L_0 = 200$ мм. После приложения продольного растягивающего усилия расстояние между метками увеличивается и составляет $L = 200,36$ мм.

Последовательность вычислений включает определение абсолютного и относительного прироста длины:

• Абсолютное удлинение стержня: $\Delta L = L - L_0 = 200,36 - 200 = 0,36$ мм.
• Относительная продольная деформация в безразмерных долях единицы: $\varepsilon = \Delta L / L_0 = 0,36 / 200 = 0,0018$.
• Перевод относительной величины в проценты: $\varepsilon = 0,0018 \times 100\% = 0,18\%$.

Положительный знак обоих результатов ($\Delta L > 0$ и $\varepsilon > 0$) подтверждает работу материала на растяжение. Величина удлинения в $0,18\%$ характерна для стадии упругой работы большинства строительных и арматурных сталей до достижения предела текучести.

Сжатие деревянной стойки и бетонного образца

При расчёте элементов, работающих под давлением, конечный размер оказывается меньше начального. Рассмотрим деревянный брус вертикальной опорной стойки с исходной проектной высотой $L_0 = 3000$ мм. После монтажа перекрытия и приложения эксплуатационной сжимающей нагрузки зафиксированная высота стойки уменьшилась до $L = 2995,5$ мм.

Абсолютная линейная деформация составляет $\Delta L = 2995,5 - 3000 = -4,5$ мм. Знак минуса указывает на укорочение элемента вдоль оси действия силы. Относительная деформация определяется отношением полученного укорочения к первоначальной высоте: $\varepsilon = -4,5 / 3000 = -0,0015$. В процентном выражении продольное сжатие бруса равно $-0,0015 \times 100\% = -0,15\%$.

Аналогичный порядок расчёта применяется при лабораторном прессовании бетонного образца-куба или призмы с начальной высотой грани $L_0 = 150$ мм. Если на пике сжимающего усилия перед разрушением структуры высота образца сократилась до $L = 149,7$ мм, абсолютное укорочение составит $\Delta L = 149,7 - 150 = -0,3$ мм. Относительная деформация сжатия будет равна $\varepsilon = -0,3 / 150 = -0,002$, что соответствует укорочению на $0,2\%$.

Поперечная деформация стальной пластины и круглого проката

Изменение длины стержня всегда сопровождается изменением его поперечных габаритов в перпендикулярной плоскости. При сильном растяжении сечение сужается, а при сжатии - расширяется. Формулы расчёта остаются прежними, но в качестве расчётных параметров подставляются ширина полосы, толщина стенки или диаметр круга.

Для стальной соединительной пластины с начальной шириной сечения $b_0 = 100$ мм при действии растягивающей нагрузки в зоне развития пластических деформаций зафиксировано уменьшение ширины до $b = 99,65$ мм. Расчёт поперечного сужения выполняется в три шага:

• Абсолютное изменение ширины пластины: $\Delta b = b - b_0 = 99,65 - 100 = -0,35$ мм.
• Относительная поперечная деформация в долях: $\varepsilon_b = \Delta b / b_0 = -0,35 / 100 = -0,0035$.
• Процент поперечного сужения сечения: $\varepsilon_b = -0,0035 \times 100\% = -0,35\%$.

Если контролю подвергается сплошной стальной вал или заготовка круглого проката диаметром $d_0 = 40$ мм, работающая на продольное сжатие под прессом, её поперечное сечение увеличивается (эффект раздачи металла). При увеличении диаметра до $d = 40,048$ мм абсолютное поперечное расширение составит $\Delta d = 40,048 - 40 = 0,048$ мм, а относительная поперечная деформация достигнет $\varepsilon_d = 0,048 / 40 = 0,0012$ или $0,12\%$.

Сводное сравнение расчётных случаев

В таблице сопоставлены входные геометрические параметры и результаты вычислений для всех рассмотренных видов нагружения.

При вычислении малых упругих деформаций промежуточные значения в долях единицы рекомендуется записывать с точностью до четвёртого или пятого знака после запятой. Преждевременное округление до сотых долей приведёт к потере точности и искажению итогового процента деформации.
