Масштаб изображения через линзу по размерам объекта и изображения

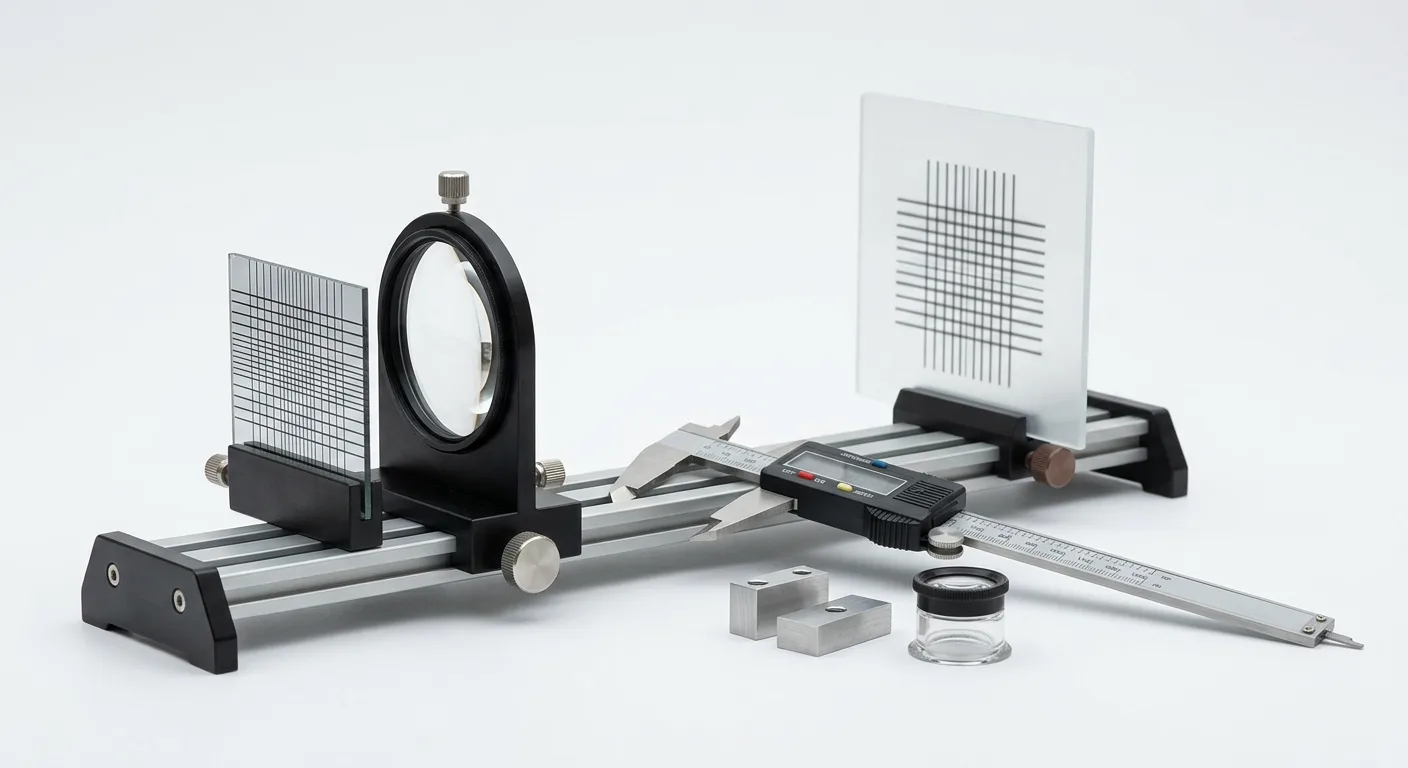

Онлайн-калькулятор вычисляет масштаб изображения через линзу по размерам объекта и изображения, а также по пространственным параметрам оптической системы. В геометрической оптике этот показатель называют линейным или поперечным увеличением. Он показывает, во сколько раз высота полученной проекции отличается от реальной высоты исходного предмета. Инструмент избавляет от ручного решения уравнений тонкой линзы и сразу выдаёт точное соотношение величин.

Коэффициент линейного увеличения обозначается латинской буквой m и представляет собой безразмерную величину, которая получается при делении линейного размера изображения на линейный размер самого предмета.

Найти итоговый масштаб можно двумя способами в зависимости от доступных исходных данных. Первый метод опирается на прямые физические замеры высоты или ширины объекта и его оптической проекции. Второй подход использует дистанции вдоль главной оптической оси: расстояние от предмета до линзы, расстояние от оптического центра до изображения или известное фокусное расстояние самой линзы. После подстановки любой из этих пар значений расчётный алгоритм определяет точный коэффициент m, позволяя оценить кратность увеличения или уменьшения в конкретной оптической схеме.

Формулы расчёта линейного увеличения линзы

Математическая основа вычисления поперечного увеличения в геометрической оптике строится на подобии прямоугольных треугольников, образованных главной оптической осью, перпендикулярами от крайних точек предмета и изображения, а также лучом, проходящим без преломления через оптический центр.

Базовая формула через физические габариты связывает высоту изображения h' и высоту исходного предмета h:

m = h' / h

Если прямые замеры габаритов проекции недоступны, расчёт выполняют через пространственные координаты вдоль главной оптической оси. Из геометрического подобия следует, что отношение линейных размеров равно отношению дистанций от оптического центра до плоскости изображения и до плоскости самого объекта. В зависимости от принятой в учебной или технической литературе нотации используются пары переменных v и u либо d' и d:

m = v / u = d' / d

В алгебраических расчётах, учитывающих направление отсчёта и ориентацию проекции, это соотношение записывают со знаком минус: m = -d' / d.

Выражение через фокусное расстояние и оптическую силу

На практике расстояние от линзы до формируемого изображения d' часто оказывается неизвестным параметром. Чтобы исключить эту переменную из вычислений, отношение дистанций объединяют с классической формулой тонкой линзы:

1 / f = 1 / d + 1 / d'

Выразив расстояние до изображения d' через фокусное расстояние f и дистанцию до объекта d, получают прямую формулу для нахождения масштаба. В зависимости от используемого правила знаков и способа подстановки координат применяются следующие алгебраические модификации:

• Расчёт абсолютной величины без учёта инверсии: m = f / (d - f).
• Уравнение с учётом знакового соглашения для ориентации проекции: m = f / (f - d).
• Расчёт при известном расстоянии до изображения и заданном фокусе: m = (f - d') / f или по модулю m = (d' - f) / f.

В спецификациях очковой оптики и ряда оптических приборов вместо линейного фокусного расстояния указывают оптическую силу D, которая обратно пропорциональна фокусу (D = 1 / f). Подстановка соотношения f = 1 / D в уравнение масштаба позволяет вычислить увеличение напрямую через диоптрии и дистанцию до предмета:

m = 1 / (1 - D × d)

Сводная таблица объединяет расчётные уравнения в зависимости от комбинации известных исходных параметров:

При подстановке равенства d = f в формулу m = f / (f - d) знаменатель обращается в ноль. С точки зрения геометрической оптики это означает, что источник света находится непосредственно в главном фокусе, преломлённые лучи идут параллельно друг другу, а изображение формируется в бесконечности.

Входные параметры и согласование единиц измерения

Точность вычисления масштаба зависит от корректного измерения пространственных величин относительно главной оптической оси и оптического центра. Каждая переменная в расчётных уравнениях отвечает за строго определённый геометрический отрезок в оптической схеме.

При вычислении поперечного масштаба используются следующие физические величины:

• Линейный размер предмета (h) - высота или поперечная протяжённость исходного объекта, измеряемая строго перпендикулярно главной оптической оси.
• Линейный размер изображения (h') - поперечная высота сформированной оптической проекции на экране, матрице или в пространстве, также измеряемая под прямым углом к главной оси.
• Расстояние от объекта до линзы (d или u) - длина отрезка вдоль главной оптической оси от плоскости расположения предмета до оптического центра.
• Расстояние от линзы до изображения (d' или v) - дистанция вдоль главной оптической оси от оптического центра до плоскости, в которой фокусируется резкое изображение.
• Фокусное расстояние (f) - дистанция от оптического центра до главного фокуса, в котором пересекаются лучи (или их продолжения), падающие на линзу параллельно главной оптической оси.
• Оптическая сила (D) - величина, характеризующая преломляющую способность тонкой линзы и определяемая как значение, обратное фокусному расстоянию.

Приведение линейных параметров к единой размерности

Базовые уравнения геометрической оптики требуют полного согласования размерностей всех подставляемых линейных параметров. Перед выполнением математических действий высоты и дистанции необходимо перевести в одинаковые единицы длины: миллиметры (мм), сантиметры (см) или метры (м) в СИ.

На практике исходные характеристики оптической системы часто заданы в разных масштабах. Например, фокусное расстояние объектива маркируется в миллиметрах (50 мм), дистанция до снимаемого объекта измеряется в метрах (2 м), а размер предмета указан в сантиметрах (40 см). Прямая подстановка чисел 50 и 2 в формулу расчёта через фокусное расстояние приведёт к математической ошибке на три порядка. Перед вычислением все значения переводятся в одну выбранную единицу: например, в миллиметры (f = 50 мм, d = 2000 мм, h = 400 мм) или в метры (f = 0,05 м, d = 2 м, h = 0,4 м).

Справочная таблица содержит коэффициенты пересчёта для согласования стандартных метрических единиц перед подстановкой в формулы:

Согласование диоптрий и линейных расстояний

Особого внимания требует расчёт с использованием оптической силы (D). Единица измерения оптической силы - диоптрия (дптр) - определяется через базовую единицу длины СИ и равна обратному метру (1 дптр = 1 м ^-1 ). Из-за этой жёсткой привязки к метрам при использовании параметра D свободный выбор размерности для остальных величин невозможен.

При вычислении коэффициента увеличения через диоптрии действуют два строгих правила согласования:

• Если в формулу напрямую подставляется оптическая сила в дптр, то расстояние до предмета (d) или до изображения (d') необходимо предварительно перевести строго в метры (м). Например, при D = 4 дптр и дистанции до объекта 50 см в уравнение подставляется значение d = 0,5 м.
• Если удобнее вести расчёт в миллиметрах или сантиметрах, оптическую силу предварительно конвертируют в фокусное расстояние в метрах по формуле f = 1 / D, после чего полученное значение переводят в нужную единицу длины (мм или см) наравне с остальными линейными параметрами.

Итоговый коэффициент увеличения (m) всегда является безразмерной величиной. Поскольку при делении однородных величин (например, миллиметров на миллиметры или метров на метры) единицы измерения в числителе и знаменателе полностью сокращаются, результат показывает исключительно численное отношение размеров без привязки к конкретной шкале длины.

Правило знаков и оптические характеристики типов линз

После приведения всех линейных параметров к единой размерности критическое значение приобретает корректная расстановка алгебраических знаков («плюс» или «минус») перед подстановкой чисел в расчётные уравнения. В геометрической оптике действует строгое знаковое соглашение, которое учитывает профиль преломляющих поверхностей, направление хода световых лучей и природу формируемого пучка света. Ошибка в выборе знака приведёт к неверному вычислению знаменателя в формулах и исказит итоговое значение масштаба.

Классификация тонких линз и знаки фокусных параметров

В зависимости от геометрической формы и способности преломлять параллельный пучок света (при условии, что показатель преломления материала выше, чем у окружающей среды) все тонкие сферические линзы делятся на две базовые группы: собирающие и рассеивающие.

Собирающие линзы отличаются тем, что их центральная часть вдоль главной оптической оси толще, чем края. Проходя через такой оптический элемент, параллельные лучи сходятся в одной действительной точке - главном фокусе. По форме преломляющих поверхностей к собирающим (выпуклым, или плюсовым) относятся следующие разновидности:

• Двояковыпуклая - обе рабочие сферические поверхности выгнуты наружу.
• Плосковыпуклая - одна грань представляет собой плоскую поверхность, а вторая является выпуклой сферой.
• Вогнутовыпуклая (положительный мениск) - обе поверхности изогнуты в одну сторону, но радиус кривизны выпуклой грани меньше, чем вогнутой, за счёт чего середина остаётся толще краёв.

Поскольку главный фокус собирающей системы является действительным (в нём пересекаются сами световые лучи), при расчётах её фокусное расстояние и оптическая сила всегда принимаются положительными: +f и +D.

Рассеивающие линзы имеют противоположную геометрию: их оптический центр тоньше периферийной зоны (краёв). Параллельный пучок света после прохождения через такую среду расходится. Если продолжить преломлённые расходящиеся лучи в обратном направлении пунктирными линиями, они пересекутся в одной точке перед линзой - в мнимом фокусе. К рассеивающим (вогнутым, или минусовым) тонким линзам относятся:

• Двояковогнутая - обе сферические поверхности вогнуты внутрь к оптическому центру.
• Плосковогнутая - сочетает одну плоскую и одну вогнутую сферическую грань.
• Выпукловогнутая (отрицательный мениск) - имеет две изогнутые в одном направлении поверхности, где радиус кривизны вогнутой стороны меньше радиуса выпуклой, что делает центральную часть тоньше краёв.

Так как фокальная плоскость рассеивающей системы образована не самими лучами, а их воображаемыми продолжениями, фокусное расстояние и оптическая сила таких элементов в уравнениях записываются со знаком «минус»: -f и -D.

Знаковое соглашение для расстояний до предмета и изображения

Помимо параметров самой линзы, правило знаков применяется к пространственным координатам вдоль главной оптической оси - расстоянию от оптического центра до объекта (d) и расстоянию от оптического центра до точки фокусировки изображения (d'). Выбор знака определяется тем, является ли соответствующая точка действительной или мнимой.

Для физического предмета, от которого свет падает на рабочую поверхность линзы, дистанция d всегда берётся со знаком «плюс» (+d). В стандартных прикладных задачах источник света или освещённый объект реален и располагается в предметном пространстве перед входной гранью оптического элемента. Случай отрицательного значения (-d) встречается только в сложных многолинзовых системах (когда сходящийся пучок от первого объектива падает на вторую линзу, не успев сформировать промежуточную картинку), но для одиночной тонкой линзы параметр d неизменно положителен.

Знак расстояния до изображения (d') напрямую зависит от того, где и каким образом формируется оптическая проекция относительно линзы и её фокальной плоскости:

• Положительное расстояние (+d') соответствует действительному изображению. Оно возникает в том случае, когда световые лучи после преломления физически сходятся и пересекаются по ту сторону линзы (в пространстве изображений). Такую проекцию можно зафиксировать на экране, матовом стекле или светочувствительной матрице. Действительное изображение способна сформировать только собирающая линза при условии, что объект находится от неё дальше главного фокуса (d > f).
• Отрицательное расстояние (-d') указывает на мнимое (виртуальное) изображение. В этой ситуации преломлённые лучи после прохождения через оптический центр расходятся, а точка их пересечения образуется геометрическими продолжениями лучей по ту же сторону от линзы, где расположен сам предмет. Увидеть такую проекцию на экране нельзя, но её может наблюдать глаз человека, смотрящий сквозь оптический элемент. Мнимое изображение формируется в двух случаях: при использовании любой рассеивающей линзы (на любой дистанции до объекта), а также в собирающей линзе, если предмет помещён между оптическим центром и главным фокусом (d < f).

Для быстрой проверки знаков перед подстановкой данных в формулы можно ориентироваться на сводную таблицу оптических характеристик:

Строгий учёт знаков при вычислении через параметры f, D, d и d' необходим потому, что алгебраический знак не только меняет численный результат сложения или вычитания в знаменателе, но и определяет знак самого коэффициента увеличения. Если в формулу для рассеивающей системы с фокусным расстоянием 20 см ошибочно подставить +20 вместо -20, расчёт выдаст параметры для собирающей оптики, что полностью противоречит физике процесса.

Интерпретация коэффициента увеличения и свойств изображения

Итоговое значение коэффициента увеличения m содержит сразу две характеристики сформированной оптической проекции: соотношение геометрических размеров и пространственную ориентацию относительно главной оптической оси. Для полной расшифровки результата числовой показатель разделяют на абсолютную величину (модуль |m|) и алгебраический знак (плюс или минус).

Определение масштаба по модулю коэффициента

Абсолютная величина |m|, взятая без учёта знака, показывает, во сколько раз линейный размер полученного изображения отличается от исходного размера самого объекта. В зависимости от численного значения модуля выделяют три базовых состояния масштаба:

• |m| > 1 - изображение увеличенное. Линейные габариты оптической проекции превышают физические размеры исходного предмета (например, при |m| = 2,5 высота изображения в два с половиной раза больше высоты объекта).
• |m| < 1 - изображение уменьшенное. Проекция меньше реального объекта. Значение |m| = 0,2 означает, что размер изображения составляет лишь одну пятую часть (20%) от исходной величины предмета.
• |m| = 1 - изображение в натуральную величину (масштаб 1:1). Линейные размеры изображения и предмета полностью совпадают. Такой результат достигается в частном случае, когда объект расположен точно в точке двойного фокуса собирающей оптической системы (d = 2f).

Знак коэффициента увеличения и природа проекции

В вычислительных формулах, связывающих фокусное расстояние и дистанцию до объекта (m = f / (f - d) или m = -d' / d с учётом знакового соглашения для расстояний), знак перед числом указывает на ориентацию изображения и характер пересечения световых лучей.

Положительное значение (m > 0) свидетельствует о том, что изображение является прямым и мнимым (виртуальным). Верхняя и нижняя точки проекции ориентированы в том же направлении, что и у самого предмета. Поскольку такое изображение формируется не самими преломлёнными лучами, а их воображаемыми продолжениями по ту же сторону от линзы, где находится объект, его нельзя спроецировать на физический экран или светочувствительную матрицу без дополнительных оптических элементов, но можно наблюдать визуально сквозь линзу.

Отрицательное значение (m < 0) указывает на то, что изображение перевёрнутое (инвертированное) и действительное. После прохождения через оптический центр и преломления реальные световые лучи сходятся по другую сторону линзы, переворачивая проекцию вверх ногами относительно объекта. Действительное изображение можно зафиксировать на матовом стекле, экране или цифровом сенсоре, расположенном в плоскости фокусировки на расстоянии d'.

При вычислении масштаба исключительно по физическим габаритам через отношение высот (m = h' / h) длины обычно подставляются как положительные числа, что даёт только модуль |m|. Если в таком расчёте требуется учесть инверсию, высоте перевёрнутого изображения приписывают знак минус (-h').

Зависимость масштаба от положения предмета относительно фокусов

Характер и масштаб формируемой проекции напрямую зависят от типа оптики и дистанции d от объекта до оптического центра по отношению к главному фокусу f и двойному фокусу 2f. В приведённой ниже таблице систематизированы свойства изображения для всех рабочих зон тонких линз:

Анализ таблицы показывает ключевое различие между двумя типами оптических систем: собирающая линза способна давать как увеличенные, так и уменьшенные, как действительные, так и мнимые проекции в зависимости от дистанции d. По мере приближения объекта к главному фокусу с любой стороны модуль увеличения стремительно растёт. Рассеивающая линза вне зависимости от положения реального предмета относительно её мнимого фокуса формирует исключительно уменьшенное, прямое и виртуальное изображение, для которого коэффициент m всегда остаётся положительной правильной дробью (0 < m < 1).

Примеры расчёта масштаба в прикладной оптике

Переход от теоретических зависимостей к конкретным инженерным или бытовым расчётам требует строгого соблюдения правила знаков и предварительной унификации размерностей. Ниже приведены типовые задачи вычисления поперечного масштаба для проекционных систем, увеличительных приборов и рассеивающей оптики.

Расчёт по известным линейным размерам предмета и проекции

Такой расчёт позволяет определить масштаб съёмки на светочувствительной матрице фотоаппарата или степень увеличения слайда на экране проекционного аппарата, когда фокусное расстояние и точные дистанции вдоль оптической оси неизвестны, но доступны прямые измерения габаритов.

Рассмотрим задачу макросъёмки: предмет высотой 24 мм фотографируется так, что на сенсоре камеры формируется его действительное перевёрнутое изображение высотой 12 мм. Для корректного вычисления через отношение линейных размеров выполняются следующие шаги:

• Фиксация исходных параметров в единой системе измерения: высота объекта h = 24 мм, размер проекции на матрице h' = -12 мм (знак минус присваивается перед подстановкой, так как действительная проекция на сенсоре всегда инвертирована относительно оригинала).
• Подстановка значений в базовую формулу отношения высот: m = h' / h = -12 / 24 = -0,5.
• Интерпретация результата: модуль коэффициента |m| = 0,5 (или масштаб 1:2 в фотографической нотации) показывает, что линейный размер проекции в два раза меньше реального предмета, а отрицательный знак математически подтверждает перевёрнутую ориентацию действительного изображения.

Если аналогичная операция применяется для проекционного аппарата, где кадр плёнки высотой 18 мм даёт на настенном экране перевёрнутую действительную проекцию высотой 1,44 м, предварительно выполняется перевод величин в миллиметры: h' = -1440 мм. Вычисление даёт m = -1440 / 18 = -80. Проектор обеспечивает 80-кратное линейное увеличение площади кадра по каждой из поперечных осей.

Вычисление масштаба для собирающей линзы по фокусному расстоянию и дистанции

В сценариях использования лупы, увеличительного стекла или одиночного объектива размер итогового изображения заранее неизвестен. Коэффициент увеличения вычисляется через фокусное расстояние f и дистанцию от предмета до оптического центра d по формуле m = f / (f - d). В зависимости от положения объекта относительно главного фокуса один и тот же оптический элемент работает в разных режимах.

Режим увеличительного стекла

Пусть собирающая линза с фокусным расстоянием f = 10 см используется как лупа для чтения мелкого текста, расположенного на дистанции d = 8 см от оптического центра (предмет находится внутри фокусного отрезка, d < f).

Подстановка положительных значений в расчётную формулу даёт: m = 10 / (10 - 8) = 10 / 2 = +5. Положительный знак результата (m > 0) указывает на формирование прямого мнимого изображения, расположенного по ту же сторону от стекла, что и сам текст, а абсолютная величина свидетельствует о пятикратном увеличении букв. Чтобы найти положение этой виртуальной проекции, можно дополнительно использовать соотношение m = -d' / d, откуда d' = -m ⋅ d = -5 ⋅ 8 = -40 см (на расстоянии 40 см перед линзой).

Режим объектива или проектора

Если ту же собирающую линзу (f = 10 см) отодвинуть от предмета на расстояние d = 15 см (объект перемещается в зону между одиночным и двойным фокусом, f < d < 2f), математический результат меняет знак: m = 10 / (10 - 15) = 10 / (-5) = -2.

Система формирует двукратно увеличенное (|m| = 2), но уже перевёрнутое и действительное изображение (m < 0), которое можно сфокусировать на матовом стекле или экране позади линзы на дистанции d' = -(-2) ⋅ 15 = +30 см.

Расчёт коэффициента уменьшения для рассеивающей линзы

При расчётах оптических систем с рассеивающими (минусовыми) элементами, таких как дверные глазки, видоискатели или офтальмологические линзы для коррекции миопии, критически важно учитывать отрицательный знак главного фокуса (f < 0). Независимо от удалённости объекта такая система работает на уменьшение.

Предположим, перед рассеивающей линзой с оптической силой D = -4 дптр на расстоянии d = 50 см расположен предмет высотой h = 30 см. Требуется найти коэффициент масштабирования, высоту видимого изображения и его удалённость от оптического центра. Пошаговый алгоритм вычисления включает перевод диоптрий и расчёт пространственных характеристик:

• Перевод оптической силы в фокусное расстояние в метрах с последующим приведением к сантиметрам: f = 1 / D = 1 / (-4) = -0,25 м = -25 см.
• Вычисление поперечного масштаба через рабочую формулу с учётом отрицательного фокуса: m = f / (f - d) = -25 / (-25 - 50) = -25 / (-75) = +1/3 ≈ +0,333.
• Определение линейного размера получаемого изображения: h' = m ⋅ h = (1/3) ⋅ 30 = +10 см.
• Нахождение дистанции до мнимой проекции: d' = -m ⋅ d = -(1/3) ⋅ 50 ≈ -16,67 см.

Полученный положительный коэффициент +0,333 подтверждает, что наблюдатель видит сквозь рассеивающую линзу прямое мнимое изображение высотой 10 см (уменьшенное ровно в три раза относительно реального тридцатисантиметрового объекта), которое визуально воспринимается расположенным в 16,67 см перед линзой - ближе, чем сам главный мнимый фокус (-25 см).

Сводное сравнение расчётных сценариев

В таблице систематизированы исходные параметры и результаты вычислений для рассмотренных прикладных задач, приведённые к миллиметрам.

Сопоставление числовых результатов наглядно демонстрирует работу знакового правила: малейшая ошибка при подстановке знака фокусного расстояния в последнем примере (использование +250 мм вместо -250 мм) привела бы к ложному результату m = 250 / (250 - 500) = -1,0, что полностью исказило бы физическую картину с трехкратного мнимого уменьшения на действительную проекцию в натуральную величину.
