Сила собирающей или рассеивающей линзы по её фокусному расстоянию

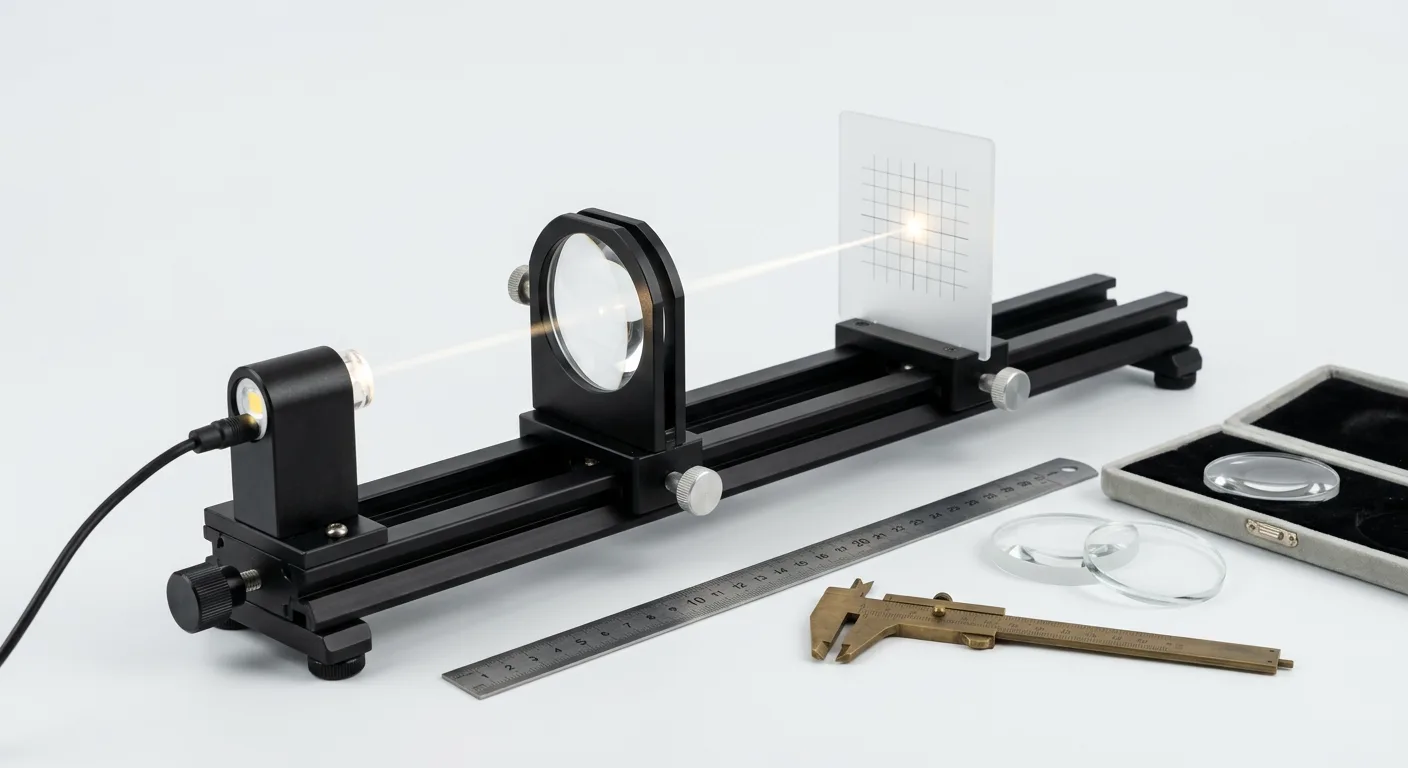

Оптическая сила собирающей или рассеивающей линзы по её фокусному расстоянию вычисляется в этом онлайн-калькуляторе для быстрой оценки преломляющих свойств оптического элемента. Инструмент принимает на вход известное значение главного фокусного расстояния F и выполняет пересчёт в показатель оптической силы D. Итоговый результат выдаётся в диоптриях (дптр), что в Международной системе единиц соответствует обратному метру (м⁻¹). Такой расчёт необходим при решении задач по геометрической оптике, подборе очковой коррекции и проектировании оптических систем.

В геометрической оптике оптическая сила представляет собой физическую величину, которая характеризует преломляющую способность осесимметричных прозрачных тел. Она показывает, насколько сильно линза отклоняет проходящие сквозь неё лучи света от их первоначального направления.

Для выполнения вычислений достаточно указать дистанцию от оптического центра до главного фокуса и учитывать тип линзы. У собирающих элементов этот параметр имеет положительное значение, тогда как у рассеивающих фокус является мнимым и задаётся со знаком минус. Калькулятор мгновенно определяет величину D с сохранением правильного математического знака, исключая ошибки при переводе линейных единиц измерения в диоптрии.

Формула расчёта оптической силы линзы через фокусное расстояние

Математическая связь между главным фокусным расстоянием и преломляющей способностью тонкой линзы выражается через отношение единицы к линейной дистанции до точки фокуса. Базовое уравнение имеет следующий вид:

D = 1 / F

В данной математической зависимости используются две переменные:

• D - искомая оптическая сила, выраженная в дптр;
• F - главное фокусное расстояние, подставляемое в м.

Формула устанавливает обратную пропорциональность между геометрическим положением фокуса и величиной преломления. Чем сильнее оптический элемент отклоняет падающие параллельно главной оптической оси лучи света от их первоначальной траектории, тем на более близком расстоянии от оптического центра они пересекаются. Уменьшение дистанции F в знаменателе дроби приводит к прямому возрастанию итогового показателя D. И наоборот, слабопреломляющие линзы фокусируют свет на значительном удалении от своего центра, поэтому при большом значении F результат деления оказывается малым.

Требования к размерности и перевод единиц в систему СИ

Для получения корректного результата в дптр вычисление выполняется строго в базовых единицах системы СИ. Поскольку 1 дптр по определению равен 1 м⁻¹, знаменатель дроби F должен быть выражен исключительно в м. Физический смысл размерности м⁻¹ заключается в том, что оптическая сила численно показывает, сколько фокусных расстояний данной линзы укладывается в одном линейном метре. Эталонной величиной в 1 дптр обладает оптический элемент, главное фокусное расстояние которого составляет ровно 1 м.

В технической документации, характеристиках объективов и учебных задачах параметр F часто указывается в производных дольных единицах - см или мм. Прямая подстановка таких чисел в базовое уравнение без предварительной конвертации приведёт к математической ошибке в десятки или тысячи раз. Перед делением единицы на фокусное расстояние исходную величину необходимо перевести в м согласно стандартным метрическим соотношениям:

Использование преобразованных формул из последнего столбца таблицы позволяет сразу делить 100 на расстояние в см или 1000 на расстояние в мм, что математически эквивалентно предварительному переводу знаменателя в м. Единственным математическим ограничением формулы является невозможность деления на ноль, а при стремлении F к бесконечности (как у плоского параллельного стекла без кривизны граней) оптическая сила D стремится к нулю.

Правило знаков для собирающих и рассеивающих линз

Помимо выбора корректной единицы измерения, при вычислении преломляющей способности критическое значение имеет алгебраический знак входного параметра. В геометрической оптике действует строгая знаковая конвенция: знак перед числовым значением F и, как следствие, перед получаемым результатом D прямо указывает на характер изменения хода световых лучей и тип главного фокуса.

Поскольку в расчётном уравнении единица является положительной константой, оптическая сила всегда сохраняет знак фокусного расстояния. Игнорирование знака при постановке задачи меняет физический смысл результата на противоположный, превращая сходящийся пучок света в расходящийся при оптическом моделировании.

Собирающие линзы и положительная оптическая сила

Если параллельный пучок параксиальных лучей, падающих вдоль главной оптической оси, после прохождения сквозь преломляющую среду отклоняется к оси и пересекается в одной точке, такая система является собирающей. Точка реального пересечения преломлённых лучей образует действительный главный фокус.

Согласно оптическому правилу знаков, для всех действительных фокусов расстояние от оптического центра до точки фокусировки принимается положительным (F > 0). При делении положительной единицы на положительное значение F итоговая величина также оказывается больше нуля (D > 0). В технической документации и расчётах перед положительными значениями D принято явно указывать знак плюса, чтобы исключить двусмысленность при чтении параметров.

В воздушной среде положительную преломляющую способность формируют прозрачные тела, у которых центральная зона вдоль оптической оси толще, чем края. К базовым геометрическим профилям собирающих линз относятся следующие конфигурации:

• Двояковыпуклая - обе рабочие преломляющие поверхности имеют выпуклую сферическую форму, обеспечивая сведение лучей с двух сторон.
• Плоско-выпуклая - одна грань представляет собой плоскую поверхность, а вторая является выпуклой.
• Вогнуто-выпуклая (положительный мениск) - обе поверхности изогнуты в одном направлении, однако выпуклая грань преломляет свет сильнее вогнутой за счёт более крутого изгиба, сохраняя утолщение в центре и общий положительный баланс D > 0.

Рассеивающие линзы и отрицательная оптическая сила

В рассеивающих оптических элементах параллельные параксиальные лучи после преломления отклоняются от главной оптической оси в сторону краёв и выходят расходящимся пучком. Поскольку сами световые лучи в пространстве за такой линзой не пересекаются, действительный фокус у неё отсутствует. Если построить геометрические продолжения расходящихся лучей в обратном направлении (навстречу падающему свету), они сойдутся в одной точке перед линзой, формируя мнимый главный фокус.

Расстояние до мнимого фокуса в расчётной практике всегда записывается со знаком минус (F < 0). Подстановка отрицательного знаменателя в базовую формулу даёт отрицательное значение оптической силы (D < 0). Знак минуса математически фиксирует тот факт, что элемент не концентрирует световую энергию в точке, а увеличивает расходимость светового потока.

Геометрически рассеивающие свойства в воздухе проявляют профили, у которых середина тоньше периферийной краевой зоны:

• Двояковогнутая - элемент ограничен двумя вогнутыми поверхностями, уводящими преломлённые лучи от центральной оси.
• Плоско-вогнутая - сочетает одну плоскую грань без оптической кривизны и одну вогнутую преломляющую сторону.
• Выпукло-вогнутая (отрицательный мениск) - изогнутая форма, в которой вогнутая поверхность доминирует над выпуклой, делая центр тоньше краёв и создавая мнимый фокус (F < 0).

Сравнение знаковых и геометрических характеристик

Для безошибочного задания знака входной переменной F перед выполнением расчёта и правильной интерпретации полученного числа D можно ориентироваться на сводную таблицу параметров обоих типов линз:

В текстовых условиях задач или технических спецификациях знак минус перед расстоянием до мнимого фокуса иногда опускается, а взамен используется словесное уточнение «рассеивающая» или «мнимый фокус на расстоянии...». При переводе таких исходных данных в числовой вид перед подстановкой в формулу необходимо самостоятельно присвоить параметру F отрицательный знак, чтобы получить достоверное отрицательное значение D.

Примеры вычисления оптической силы в диоптриях

Практическое применение зависимости D = 1 / F требует контроля двух аспектов перед выполнением деления: соответствия единиц измерения системе СИ и правильной расстановки знаков. Ниже разобраны пошаговые расчёты для четырёх типовых конфигураций линз с различными исходными данными.

Расчёт для собирающей линзы со значением в метрах

Исходное условие: дана собирающая линза, главное фокусное расстояние которой составляет F = 0,5 м. Поскольку линейная величина уже выражена в базовых единицах СИ, дополнительная конвертация не требуется. Линза является собирающей, поэтому параметру F присваивается положительный знак.

Подстановка исходного числа в расчётную формулу даёт следующий результат:

D = 1 / 0,5 = +2 дптр

Знак плюс перед итоговым значением указывает на положительную оптическую силу и сходящийся характер преломлённого светового пучка.

Вычисление параметров короткофокусной собирающей линзы

Исходное условие: требуется определить преломляющую способность короткофокусной собирающей линзы с фокусным расстоянием F = 50 мм. Прямая подстановка миллиметров в знаменатель приведёт к ошибке в тысячу раз, поэтому сначала выполняется перевод линейного размера в метры путём деления на 1000:

F = 50 / 1000 = 0,05 м

После приведения исходной величины к требуемой размерности выполняется основное деление:

D = 1 / 0,05 = +20 дптр

Малое расстояние от оптического центра до точки фокусировки обуславливает высокую оптическую силу элемента.

Определение оптической силы рассеивающей линзы

Исходное условие: мнимый фокус рассеивающей линзы расположен на расстоянии 25 см от её оптического центра. В таких формулировках отрицательный знак часто не пишется явно, но прямо следует из указания на рассеивающий профиль и мнимую природу фокуса. Первым шагом сантиметры переводятся в метры (делением на 100) с одновременным присвоением знака минус:

F = -25 / 100 = -0,25 м

Вычисление оптической силы по базовой формуле с учётом отрицательного знаменателя:

D = 1 / (-0,25) = -4 дптр

Расчёт для длиннофокусной собирающей линзы

Исходное условие: имеется длиннофокусная собирающая линза с параметром F = 2 м. Величина задана в метрах и превышает единицу, поэтому итоговое значение в диоптриях будет дробным числом меньше единицы:

D = 1 / 2 = +0,5 дптр

Подобные оптические элементы слабо отклоняют проходящие лучи, формируя точку пересечения на значительном удалении.

Таблица соответствия фокусных расстояний и диоптрий

В справочной таблице сведены результаты пересчёта распространённых значений фокусного расстояния, выраженных в миллиметрах, сантиметрах и метрах, в соответствующие показатели оптической силы для собирающих и рассеивающих систем.

При вычислениях с некратными числами (например, при F = 30 см, что равно 0,3 м) деление единицы на фокусное расстояние даёт бесконечную периодическую дробь (D = 3,333... дптр). В технических расчётах такие результаты обычно округляют до сотых долей диоптрии.

Физические параметры, определяющие фокусное расстояние и преломляющую способность

В базовом соотношении D = 1 / F фокусное расстояние выступает готовой геометрической характеристикой оптического элемента. Однако сама дистанция от оптического центра до точки фокуса не является случайной величиной - она жестко задается конструкцией линзы и физическими свойствами сред, через которые проходит свет. Понимание того, как формируется параметр F, объясняет, почему внешне похожие линзы с одинаковой геометрией могут демонстрировать разную оптическую силу, а одна и та же линза меняет свои свойства при смене внешнего окружения.

В основе работы любой линзы лежит закон преломления света на границе раздела двух прозрачных сред с разной оптической плотностью. Когда световой луч переходит из одной среды в другую под углом к нормали, скорость его распространения меняется, что вызывает отклонение луча от первоначальной траектории. Поскольку тонкая линза ограничена двумя преломляющими поверхностями, луч преломляется дважды: на входе в материал и на выходе из него. Итоговый угол отклонения лучей, определяющий положение главного фокуса F и величину D, зависит от трех физических факторов:

• абсолютного показателя преломления материала самой линзы (n);
• показателя преломления окружающей среды (n₀), в которой находится оптический элемент;
• радиусов кривизны передней (R₁) и задней (R₂) сферических поверхностей (граней).

Математическая связь геометрии и материала

Количественная зависимость между конструктивными параметрами тонкой сферической линзы и ее преломляющей способностью описывается формулой изготовителя линз:

D = 1 / F = (n / n₀ - 1) × (1 / R₁ - 1 / R₂)

Если оптический элемент эксплуатируется в воздухе, показатель преломления которого приближенно принимается равным единице (n₀ ≈ 1), выражение упрощается до классического вида:

D = 1 / F = (n - 1) × (1 / R₁ - 1 / R₂)

В этом уравнении первый множитель (n - 1) отвечает за материальную составляющую преломления, а второй множитель (1 / R₁ - 1 / R₂) выражает геометрическую конфигурацию преломляющих граней. В стандартном расчете по известному фокусному расстоянию эти внутренние переменные уже сведены в единый результирующий параметр F, который измеряется на оптической скамье или указывается в спецификации изделия.

Роль показателя преломления оптического материала

Показатель (индекс) преломления n показывает, во сколько раз фазовая скорость света в данном прозрачном веществе меньше, чем в вакууме. Из структуры приведенной выше зависимости прямо следует: чем выше индекс преломления материала при неизменных радиусах кривизны граней, тем сильнее отклоняются лучи, тем короче становится фокусное расстояние F и тем выше оптическая сила D.

В производстве линз применяют минеральное оптическое стекло (различные марки кронов и флинтов) и органические полимеры со строго стандартизированными индексами преломления: 1.50, 1.56, 1.60, 1.67 и 1.74. Выбор материала напрямую влияет на габариты изделия при заданном значении D = 1 / F:

• Материалы со стандартным индексом (1.50 и 1.56) обладают умеренной преломляющей способностью. Для получения короткого фокусного расстояния и высокой оптической силы таким линзам приходится придавать значительную кривизну поверхностей, что увеличивает их толщину по краям или в центре.
• Высокоиндексные полимеры и стекла (1.60, 1.67, 1.74) отклоняют свет на больший угол при прохождении границы сред. Это дает возможность достичь того же самого фокусного расстояния F при более пологих гранях (больших радиусах кривизны), делая профиль линзы заметно тоньше и легче без потери преломляющей способности.

Влияние радиусов кривизны сферических граней

Геометрический фактор (1 / R₁ - 1 / R₂) определяет, насколько круто изогнуты преломляющие поверхности. Радиус кривизны R - это радиус воображаемой сферы, сегментом которой является грань линзы. Здесь действует обратная зависимость: чем меньше радиус сферы, тем более выпуклой или вогнутой является поверхность и тем под большим углом к нормали падают на нее параллельные лучи света.

Принятое в оптике правило знаков для радиусов кривизны связывает форму профиля со знаком итогового фокусного расстояния:

• Если при движении света слева направо центр кривизны сферической поверхности лежит правее самой вершины грани, радиус считается положительным (R > 0), а если левее - отрицательным (R < 0).
• У плоской грани радиус кривизны стремится к бесконечности (R = ∞), поэтому отношение 1 / R обращается в ноль, и такая поверхность не вносит геометрического вклада в изменение кривизны волнового фронта.
• Уменьшение абсолютных значений радиусов R₁ и R₂ (увеличение крутизны изгиба поверхностей) приближает точку главного фокуса к линзе, уменьшая расстояние F и пропорционально увеличивая оптическую силу D.

Изменение оптической силы при смене окружающей среды

Фокусное расстояние F и рассчитанная через него оптическая сила D не являются абсолютными константами самой стеклянной или полимерной детали - они действительны только для конкретной внешней среды, обычно для воздуха (n₀ ≈ 1). Поскольку преломление зависит от отношения показателей n / n₀, помещение линзы в оптически более плотную среду кардинально меняет ход лучей.

Влияние внешней среды на параметры преломления наглядно проявляется при сравнении работы одной и той же стеклянной линзы в различных условиях:

Таким образом, прямое вычисление преломляющей способности по формуле D = 1 / F всегда подразумевает, что исходное значение фокусного расстояния F уже было измерено или рассчитано для конкретной рабочей среды, в которой эксплуатируется оптическая система.

Практическое применение расчёта в оптике и оптометрии

Переход от линейного фокусного расстояния F к оптической силе D по формуле D = 1 / F широко используется в прикладных задачах, где требуется быстрая оценка преломляющей способности элементов, подбор корригирующей оптики или компоновка многолинзовых систем. Оперирование диоптриями вместо метров и миллиметров упрощает проектирование и стандартизирует маркировку оптических изделий.

Оптометрия и очковая коррекция зрения

В офтальмологии и оптометрии фокусное расстояние корригирующих линз практически никогда не указывается напрямую в единицах длины. В рецептах на очки и контактные линзы базовая преломляющая способность фиксируется в графе SPH и выражается исключительно в диоптриях с шагом 0,25 дптр. Значение SPH представляет собой оптическую силу сферической линзы, необходимую для смещения главного фокуса оптической системы глаза непосредственно на сетчатку.

Знак и модуль вычисленного значения D определяют клиническое назначение линзы при различных нарушениях рефракции:

• Компенсация миопии (близорукости). При миопии параллельные лучи света от удаленных объектов фокусируются перед сетчаткой, поскольку преломляющая способность глаза избыточна или глазное яблоко имеет увеличенную продольную ось. Для коррекции применяются рассеивающие линзы с отрицательной оптической силой (D < 0). Например, если дальнейшая точка ясного зрения близорукого глаза находится на расстоянии 0,4 м перед ним, для переноса изображения из бесконечности в эту мнимую точку требуется линза с фокусным расстоянием F = -0,4 м, что в рецепте записывается как SPH -2,50 дптр.
• Коррекция гиперопии (дальнозоркости). В случае гиперопии лучи от внешних объектов без участия аккомодации стремятся сойтись в точке за сетчаткой из-за недостаточной преломляющей силы роговицы и хрусталика либо укороченной оси глаза. Чтобы усилить рефракцию и вернуть фокус на плоскость сетчатки, используются собирающие линзы с положительной оптической силой (D > 0). Линза с главным фокусом F = +0,5 м обеспечивает необходимую добавку SPH +2,00 дптр.
• Компенсация пресбиопии (возрастной дальнозоркости). По мере естественного снижения эластичности хрусталика глаз утрачивает способность увеличивать свою кривизну при переводе взгляда на близкие предметы (чтение, работа с мелкими деталями на дистанции 33-40 см). Для восполнения недостающей аккомодации назначаются положительные собирающие линзы (D > 0) или рассчитывается параметр аддидации для бифокальных и прогрессивных очков.

Техническая оптика, фотография и приборостроение

В инженерной практике и производстве оптических приборов исходные габариты и характеристики компонентов традиционно задаются в миллиметрах, тогда как их функциональное воздействие на пучок света удобнее оценивать в диоптриях. Перевод фокусного расстояния в оптическую силу по соотношению D = 1 / F применяется в нескольких типовых сценариях.

Аддитивность оптической силы для сложенных тонких линз

Главное математическое преимущество использования величины D вместо фокусного расстояния F проявляется при расчёте составных оптических систем. Если две или более тонкие линзы расположены вплотную друг к другу на одной главной оптической оси (расстояние между их оптическими центрами пренебрежимо мало по сравнению с фокусными расстояниями), их преломляющие способности складываются алгебраически с учётом знаков:

D_общ = D₁ + D₂ + ... + D_n

Работать напрямую с фокусными расстояниями в такой задаче сложнее, так как при объединении элементов складываются не сами отрезки F, а их обратные величины: 1 / F_общ = 1 / F₁ + 1 / F₂ . Предварительный перевод параметров отдельных линз в диоптрии сводит расчёт сложного объектива, окуляра или наборного пробного очкового стекла к простому сложению и вычитанию.

Например, при плотном совмещении на одной оси собирающей линзы с фокусным расстоянием F₁ = +200 мм (0,2 м, что даёт D₁ = +5 дптр) и корректирующей рассеивающей линзы с F₂ = -500 мм (-0,5 м, что соответствует D₂ = -2 дптр) суммарная оптическая сила двухлинзовой склейки составит:

D_общ = +5 + (-2) = +3 дптр

Из полученного результата легко найти эквивалентное фокусное расстояние всей составной системы через обратную операцию: F_общ = 1 / D_общ = 1 / 3 ≈ +0,333 м (+333,3 мм). Свойство аддитивности активно используется оптометристами при подборе очков с помощью набора пробных очковых линз (когда в пробную оправу устанавливаются сразу несколько стёкол), а также фотографами при одновременном накручивании двух макролинз на оправу объектива для получения большего масштаба съёмки.
