Интенсивность передачи тепла через заданную поверхность

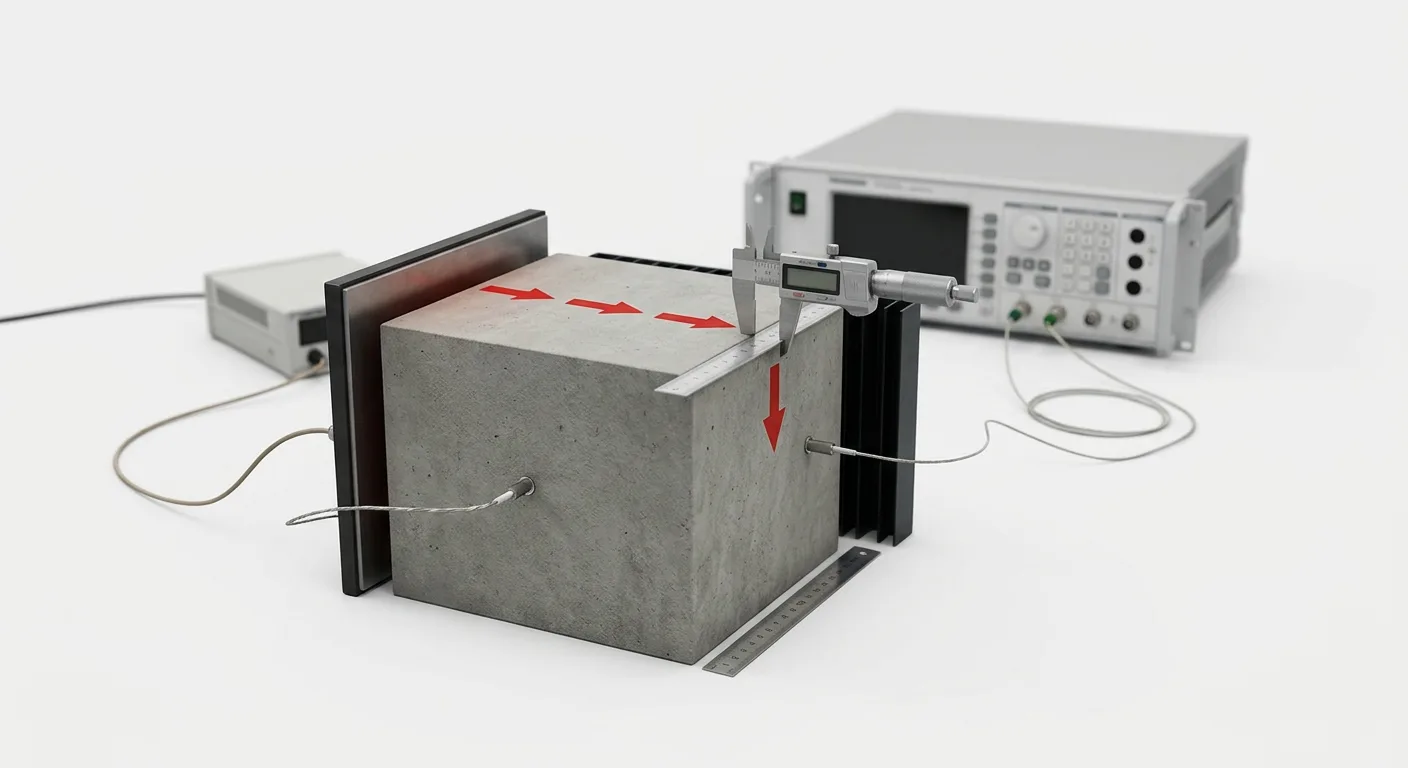

Интенсивность передачи тепла через заданную поверхность определяется количеством тепловой энергии, проходящей сквозь конструктивный слой или перегородку в единицу времени. Онлайн-калькулятор вычисляет мощность теплового потока на основе теплопроводности материала, геометрической площади теплообмена, толщины слоя и разницы температур между средами. Инструмент применяется для оценки теплопотерь через ограждающие конструкции зданий, подбора толщины теплоизоляции и теплотехнического расчёта промышленных аппаратов. Вычисление выполняется для стационарного режима, когда температуры по обе стороны преграды остаются неизменными во времени.

В инженерной практике разделяют полный тепловой поток и удельную плотность теплового потока. Первая величина показывает общую тепловую мощность для всей заданной площади и измеряется в ваттах (Вт), а вторая отражает интенсивность прохождения энергии через один квадратный метр поверхности (Вт/м²).

Для выполнения расчёта и получения точных выходных параметров используются следующие физические и геометрические величины:

• Коэффициент теплопроводности материала (λ), характеризующий способность твёрдого вещества проводить тепловую энергию при заданной плотности и структуре.
• Геометрические размеры участка теплообмена, включающие рабочую площадь поверхности (A) и толщину проводящего слоя (δ).
• Действующие температурные условия по обе стороны стенки или слоя изоляции, формирующие рабочий перепад температур (ΔT).

Движущей силой процесса выступает температурный напор. Тепловая энергия самопроизвольно перемещается от более нагретого участка к менее нагретому. Чем выше теплопроводность материала и больше площадь соприкосновения, тем интенсивнее идёт передача тепла при одинаковой разнице температур. На выходе расчёт даёт точное значение тепловой нагрузки в ваттах или киловаттах, что позволяет определить необходимую мощность системы отопления, охлаждения или проверить соответствие стены строительным нормам.

Физические основы и математическая модель расчёта теплового потока

Математическое описание кондуктивного переноса энергии в твёрдых телах базируется на законе теплопроводности Фурье. В установившемся стационарном режиме, когда температурное поле внутри преграды не меняется во времени, вектор плотности теплового потока пропорционален градиенту температуры. Знак минуса в дифференциальной форме этого закона указывает на то, что вектор потока направлен в сторону убывания температуры - по нормали к изотермическим поверхностям.

Для плоской однородной стенки, длина и ширина которой значительно превышают её толщину, температурное поле становится одномерным. Температура изменяется только вдоль оси, перпендикулярной поверхности преграды, а градиент вырождается в отношение разности температур к толщине слоя. Интегрирование уравнения Фурье в этих границах даёт базовую расчётную формулу для определения полного теплового потока Q:

Q = (λ / δ) · A · ΔT

Для оценки интенсивности процесса без привязки к габаритам конкретной конструкции вычисляют удельную плотность теплового потока q, приходящуюся на единицу площади:

q = Q / A = (λ / δ) · ΔT

При инженерном анализе ограждающих конструкций и тепловой изоляции отношение толщины материала к его теплопроводности выделяют в самостоятельную характеристику - термическое сопротивление проводящего слоя R. Величина, обратная термическому сопротивлению, определяет коэффициент теплопередачи U (в отечественной технической документации также обозначается как K). Эти параметры связаны с результирующей тепловой мощностью следующими математическими зависимостями:

Граничные условия и влияние поверхностной теплоотдачи

Точность вычисления тепловой мощности напрямую зависит от того, какие именно температуры известны на входе. В теории теплообмена это разделение описывается через граничные условия первого и третьего рода.

Граничные условия первого рода предполагают, что заданы температуры непосредственно на твёрдых поверхностях стенки. В таком сценарии расчёт выполняется строго по базовой формуле теплопроводности через сопротивление самого материала R = δ / λ, а процессы в окружающем воздухе или жидкости не рассматриваются. Такой подход оправдан при контакте твёрдых тел или когда температуры обшивки измерены контактными датчиками либо пирометром.

Граничные условия третьего рода применяются, когда известны температуры сред (воздуха в помещении и на улице, теплоносителя в аппарате) и условия теплообмена между этими средами и поверхностью твёрдой стенки. Передача энергии от среды к поверхности и от противоположной поверхности к внешней среде происходит за счёт конвекции и излучения. Интенсивность этого процесса характеризуется коэффициентами конвективной теплоотдачи у внутренней поверхности α_int и у наружной поверхности α_ext.

Переход тепла через пограничный воздушный или жидкостный слой создаёт дополнительное сопротивление теплопередаче. В расчётную модель вводятся сопротивление тепловосприятию внутренней поверхности Rsi и сопротивление теплоотдаче наружной поверхности Rse:

• Сопротивление на внутренней границе вычисляется как обратная величина соответствующего коэффициента теплоотдачи: Rsi = 1 / α_int.
• Сопротивление на внешней границе определяется аналогичным образом: Rse = 1 / α_ext.
• Полное термическое сопротивление преграды R_total формируется как сумма сопротивлений пограничных слоёв и самого твёрдого тела: R_total = Rsi + (δ / λ) + Rse.
• Общий коэффициент теплопередачи конструкции с учётом границ принимает вид: U = 1 / (Rsi + (δ / λ) + Rse).

Учёт поверхностных сопротивлений Rsi и Rse меняет итоговую величину теплового потока по-разному в зависимости от теплофизических свойств самой преграды. При расчёте толстых стен с эффективным утеплителем собственное термическое сопротивление слоя δ / λ велико, поэтому добавление малых величин Rsi и Rse незначительно снижает расчётный коэффициент U. Напротив, для тонких металлических перегородок, стенок воздуховодов или одинарного остекления собственное сопротивление материала близко к нулю. В таких конструкциях именно пограничные слои (значения α_int и α_ext) формируют основную преграду для тепла, а применение формулы с граничными условиями первого рода по температурам сред приведёт к многократному завышению расчётной тепловой мощности.

Исходные параметры для расчёта: теплопроводность, площадь и температурный напор

Точность вычисления тепловой мощности зависит от корректности задания четырёх базовых входных переменных: теплофизических свойств среды, двух линейно-геометрических величин и температурных условий на границах. Каждая переменная в математической модели должна соответствовать физическому состоянию расчётного узла и вводиться в согласованных размерностях.

Коэффициент теплопроводности и понятие эффективной теплопроводности

Коэффициент теплопроводности материала λ (лямбда) характеризует способность вещества проводить тепловую энергию через единицу толщины при единичном градиенте температур. Численно этот параметр равен количеству теплоты, проходящему за единицу времени через изотермическую поверхность единичной площади при падении температуры на один градус на единицу длины нормали к этой поверхности.

В инженерных вычислениях различают табличную (лабораторную) теплопроводность сухого монолитного образца и эффективную теплопроводность реального слоя. Для однородных изотропных твёрдых тел перенос тепла внутри структуры происходит исключительно за счёт микроскопического взаимодействия частиц (теплопроводности в чистом виде). Однако большинство строительных и изоляционных структур имеют пористую, волокнистую или ячеистую матрицу, заполненную газом или влагой.

В неоднородных и пористых структурах вводится понятие эффективного коэффициента теплопроводности (λ_eff), который объединяет сразу несколько физических механизмов переноса энергии внутри слоя:

• Кондуктивный перенос тепла по твёрдому скелету (матрице) материала.
• Теплопроводность и микроконвекцию газа или воздуха, заключённого внутри замкнутых либо сообщающихся пор.
• Радиационный теплообмен (переизлучение) между противоположными стенками воздушных пустот и волокон.
• Перенос скрытой теплоты парообразования при диффузии водяного пара и капиллярном движении влаги в эксплуатационных условиях.

При подготовке исходных данных для расчёта в качестве входного параметра λ подставляется именно расчётное (эффективное) значение, соответствующее реальной влажности и рабочей температуре конструкции. Использование лабораторного коэффициента для абсолютно сухого вещества при оценке влажной наружной стены приведёт к занижению расчётного теплового потока.

Геометрические характеристики: площадь теплообмена и толщина слоя

Пространственная конфигурация расчётной преграды задаётся двумя линейными величинами: площадью поверхности теплообмена A и толщиной проводящего слоя δ. В базовой модели стационарной теплопередачи эти параметры определяют геометрический масштаб задачи.

Площадь теплообмена A представляет собой геометрическую площадь поверхности конструкции, стены или разделительной перегородки, ориентированной перпендикулярно вектору направления теплового потока. В расчётах плоских стенок площади внутренней и наружной поверхностей равны между собой. При вычислении потерь тепла через неоднородные фасады площадь A рассчитывается отдельно для каждого однородного по составу и толщине участка: глухой части стены, оконного проёма, железобетонной перемычки или колонны. Результирующий тепловой поток находится путём прямого суммирования мощностей по каждому участку.

Толщина проводящего слоя или изоляции δ измеряется по кратчайшему расстоянию (по нормали) между двумя параллельными изотермическими поверхностями, ограничивающими рассматриваемый слой. Поскольку величина δ находится в знаменателе расчётной формулы, она обратно пропорциональна интенсивности теплопередачи: увеличение толщины материала во столько же раз снижает плотность теплового потока при неизменном коэффициенте λ. При подготовке данных важно привести толщину δ (часто измеряемую на практике в миллиметрах или сантиметрах) к базовой единице длины, используемой в коэффициенте теплопроводности, то есть к метрам.

Для точного задания геометрических переменных при анализе различных конструкций соблюдаются следующие правила обмера:

• В плоских однослойных конструкциях за расчётную площадь A принимается произведение линейной длины и высоты теплопередающего участка без учёта примыкающих элементов с другой структурой.
• При наличии рельефа, гофрирования или профилирования поверхности (например, в пластинчатых теплообменниках или профилированных листах) в расчёт закладывается фактическая развёрнутая площадь теплообмена, а не проекционная площадь габаритов.
• Толщина мягких рулонных и волокнистых утеплителей δ принимается с учётом возможного эксплуатационного поджатия материала в проектном положении, а не по номинальному размеру в свободном состоянии.

Температурные условия и формирование температурного напора

Движущей силой любого процесса теплопередачи является разность температур на границах рассматриваемой системы, называемая в теплотехнике температурным напором (перепадом температур) ΔT. Без температурного градиента результирующий перенос тепловой энергии равен нулю независимо от площади и теплопроводности преграды.

Температурный напор формируется как абсолютная разница между начальной (более высокой) температурой T1 и конечной (более низкой) температурой T2: ΔT = T1 − T2. Физический смысл этих двух точек зависит от принятой расчётной схемы:

В большинстве прикладных задач проектирования зданий и оборудования известны именно температуры рабочих сред (например, температура воздуха внутри комнаты +20 °C и на улице −25 °C), тогда как точные температуры на самой поверхности стены до начала расчёта неизвестны. В таких случаях температурный напор определяется как разность температур сред: ΔT = 20 − (−25) = 45 градусов. Если приписанный знак температурного перепада оказывается отрицательным (когда из меньшей температуры вычитается большая), это указывает лишь на изменение направления вектора теплового потока на противоположное, при этом абсолютная величина передаваемой мощности остаётся прежней.

Тождественность шкал Цельсия и Кельвина при расчёте градиента

В справочной литературе и технических нормативах размерность коэффициента теплопроводности и термического сопротивления обычно содержит единицу абсолютной термодинамической температуры - Кельвин (К), тогда как исходные замеры температур в быту и промышленности производятся по шкале Цельсия (°C). При вычислении температурного напора ΔT и температурного градиента перевод исходных значений из градусов Цельсия в Кельвины не требуется.

Шкала Цельсия и абсолютная шкала Кельвина имеют одинаковую цену деления (величина одного градуса Цельсия строго равна одному Кельвину) и отличаются только сдвигом нулевой отметки на константу 273,15. При нахождении разницы двух температур эта константа математически сокращается:

ΔT(К) = (t1 + 273,15) − (t2 + 273,15) = t1 − t2 = Δt(°C).

Например, при нагреве стенки с t2 = 15 °C (288,15 К) до t1 = 85 °C (358,15 К) перепад температур по шкале Цельсия составляет 85 − 15 = 70 °C, а по шкале Кельвина: 358,15 − 288,15 = 70 К. Благодаря этой тождественности в линейные уравнения теплопроводности допустимо подставлять температуры непосредственно в градусах Цельсия без промежуточной конвертации, при условии правильного учёта знака отрицательных температур при вычитании.

Справочные коэффициенты теплопроводности конструкционных и изоляционных материалов

Для подстановки в расчётные формулы требуются численные значения коэффициента λ, выраженные в Вт/(м·К). В зависимости от внутренней структуры, пористости и химического состава твердых тел этот показатель варьируется на несколько порядков: от сотых долей единицы у высокопористых изоляторов до сотен единиц у чистых металлов.

Ниже приведены справочные диапазоны и типовые расчётные значения коэффициента λ для основных групп материалов, применяемых в строительстве, проектировании инженерных сетей и производстве теплообменного оборудования.

Строительные и конструкционные материалы

Несущие и ограждающие конструкции возводятся из материалов, сочетающих механическую прочность с умеренной способностью проводить тепло. Теплофизические показатели в этой группе напрямую зависят от объемной доли воздушных пор и влажности среды эксплуатации.

При расчёте кирпичных и блочных стен необходимо учитывать, что справочное значение чистого блока отличается от эффективной теплопроводности готовой кладки. Кладочные швы из цементно-песчаного раствора обладают более высокой плотностью (λ около 0,80-0,90 Вт/(м·К)) и работают как проводники тепла, увеличивая результирующий показатель конструкции на 10-25% по сравнению с лабораторным значением сухого стенового камня.

Теплоизоляционные материалы

К группе утеплителей относятся материалы с пористостью от 80 до 98%, коэффициент теплопроводности которых не превышает 0,065 Вт/(м·К). Низкая интенсивность передачи тепла в них обеспечивается за счёт неподвижного воздуха или инертного газа, заключенного в мелких ячейках либо между хаотично переплетенными волокнами.

Металлы, полимеры и светопрозрачные конструкции

В промышленных расчётах теплообменных аппаратов, котлов, резервуаров и трубопроводных магистралей в качестве разделительных стенок выступают металлы или инженерные полимеры. В отличие от строительной изоляции, задача которой - блокировать поток энергии, металлические стенки теплообменников подбираются для минимального термического сопротивления.

Ниже представлены показатели λ для промышленных сплавов, полимерных стенок и остекления при нормальных температурных условиях (20-100 °C):

• Медь техническая (М1, М2): 380-401 Вт/(м·К). Обладает минимальным сопротивлением теплопередаче среди конструкционных металлов, применяется в скоростных теплообменниках и калориферах.
• Алюминий и деформируемые алюминиевые сплавы: 180-236 Вт/(м·К). Чистый алюминий проводит тепло лучше легированных марок (дюралюминия, силумина), у которых показатель снижается до 130-160 Вт/(м·К).
• Сталь углеродистая конструкционная (Ст3, сталь 20) и чугун: 45-58 Вт/(м·К). Базовый материал для корпусов промышленных аппаратов, водогрейных котлов и стальных регистров.
• Сталь высоколегированная нержавеющая (аустенитного класса, хромоникелевая): 15-19 Вт/(м·К). Легирующие добавки хрома и никеля снижают теплопроводность стали почти в три раза по сравнению с углеродистыми марками, что необходимо учитывать при расчёте пластинчатых и кожухотрубных аппаратов.
• Листовое оконное стекло (натрий-кальций-силикатное): 0,76-1,00 Вт/(м·К).
• Сшитый полиэтилен (применяемый в трубах поверхностного обогрева и водоснабжения): 0,35-0,41 Вт/(м·К).
• Полипропилен (гомополимер и рандом-сополимер для трубопроводов и емкостей): 0,19-0,24 Вт/(м·К).

При оценке теплопотерь через окна и витражи важно разграничивать теплопроводность самого кварцевого стекла и свойства многослойного стеклопакета. Стеклопакет представляет собой неоднородную конструкцию из двух или трех листов стекла, разделенных герметичными камерами с сухим воздухом или аргоном. Внутри камер тепло передается одновременно теплопроводностью газа, конвекцией и инфракрасным излучением.

Для подстановки стеклопакета в базовую формулу плоской однородной стенки используется эквивалентный коэффициент теплопроводности всей сборки (приведенный к её полной толщине δ, например 24, 32 или 40 мм) либо готовое справочное значение сопротивления теплопередаче. Для стандартных однокамерных и двухкамерных стеклопакетных блоков с расстоянием между стеклами 10-16 мм эквивалентный коэффициент теплопроводности условно составляет 0,045-0,095 Вт/(м·К) в зависимости от наличия низкоэмиссионного покрытия и типа газового заполнения.

Влияние плотности и изотропности на точность исходного коэффициента

Справочное значение λ не является неизменной константой вещества - оно зависит от физической структуры конкретного образца и направления вектора теплового потока. При выборе числа для подстановки в расчёт учитывают два ключевых фактора: плотность и анизотропию.

Зависимость от объемной плотности и пористости

Для ячеистых бетонов, легких растворов и пенопластов связь между плотностью и теплопроводностью близка к прямой: чем выше марка по плотности, тем толще твердые перегородки скелета материала и тем больше тепла он проводит. Например, переход от газобетона марки D400 к конструкционной марке D600 увеличивает коэффициент λ примерно в полтора раза (с 0,11 до 0,18 Вт/(м·К)).

В волокнистых утеплителях (стекловате и каменной вате) эта зависимость носит нелинейный характер. При сверхнизкой плотности (менее 15 кг/м³) волокна расположены слишком редко, что не препятствует свободной микроконвекции воздуха и лучистому теплообмену внутри мата. По мере уплотнения материала до 40-90 кг/м³ конвективная составляющая блокируется, и теплопроводность достигает своего минимума (около 0,035-0,037 Вт/(м·К)). Дальнейшее увеличение плотности плиты до 150-180 кг/м³ снова приводит к росту коэффициента λ, так как возрастает объемная доля твердого минерального расплава, передающего тепло контактным путем.

Изотропность и анизотропия структуры

Материалы, обладающие одинаковыми физическими свойствами во всех направлениях, называются изотропными. К ним относятся металлы, стекло, монолитный бетон, неармированные полимеры, вспененный каучук и пенополистирол. Для изотропных тел выбор коэффициента λ не зависит от того, как именно ориентирована деталь относительно потока тепла.

Анизотропные (ортотропные) материалы имеют выраженную направленность внутренней структуры, из-за чего их теплопроводность вдоль и поперек слоев существенно различается:

• Цельная древесина. Древесные волокна представляют собой вытянутые трубчатые клетки. Коэффициент λ сосны или ели при движении тепла поперек волокон составляет 0,14-0,18 Вт/(м·К), тогда как вдоль волокон это значение возрастает более чем вдвое - до 0,35-0,41 Вт/(м·К). В стенах из бруса и бревна тепловой поток направлен перпендикулярно стволу дерева (поперек волокон), но при расчёте торцевых элементов или деревянных нагелей необходимо брать продольный коэффициент.
• Волокнистая минеральная изоляция. В стандартных фасадных и кровельных плитах минеральные волокна ориентированы преимущественно параллельно плоскости стены (горизонтально-слоистая укладка), что обеспечивает минимальную теплопроводность поперек плиты (0,036-0,039 Вт/(м·К)). В ламельных плитах, где волокна развернуты перпендикулярно изолируемой поверхности для повышения прочности на отрыв, тепловой поток идет вдоль волокон, и расчётный коэффициент λ увеличивается до 0,042-0,048 Вт/(м·К).
• Щелевые керамические блоки и многопустотные плиты. Из-за несимметричного расположения замкнутых воздушных полостей такие изделия обладают разным термическим сопротивлением по осям, поэтому в расчёт подставляется строго паспортный коэффициент, измеренный для рабочего положения блока в кладке.

Единицы измерения и интерпретация результатов расчёта

Точность теплотехнического вычисления напрямую зависит от согласованности размерностей всех подставляемых параметров. Если толщина слоя, площадь и коэффициент теплопроводности взяты из разных технических паспортов или проектных спецификаций без приведения к единой базе, итоговое значение тепловой мощности окажется искаженным на порядки. В современной инженерной практике за основу принята система СИ, однако в эксплуатационной документации котельных, тепловых сетей и промышленных предприятий широко распространена техническая система единиц, опирающаяся на калории и часы.

В следующей сводной таблице приведено соотношение размерностей базовых и производных теплофизических величин в двух системах, а также точные коэффициенты для их взаимного пересчета:

Размерность входных и промежуточных параметров

В справочной литературе и сертификатах на материалы единицы измерения коэффициента теплопроводности записывают двумя способами: Вт/(м·К) или Вт/(м·°C). Числовые значения при таких обозначениях полностью совпадают, так как в знаменателе формулы стоит не абсолютная температура, а температурный градиент на один метр толщины, а цена деления шкалы Кельвина равна градусу Цельсия. При работе со старыми советскими справочниками, где значения указаны в ккал/(м·ч·°C), перед подстановкой в формулу СИ табличный показатель необходимо умножить на 1,163.

Аналогичное правило действует для взаимно обратных характеристик конструкции - коэффициента теплопередачи и термического сопротивления. Коэффициент теплопередачи в Вт/(м²·К) показывает, сколько Ватт тепловой мощности проходит через один квадратный метр поверхности при разнице температур в один градус. Термическое сопротивление в м²·К/Вт отражает обратную величину: какой перепад температур в градусах требуется создать на квадратном метре конструкции, чтобы продавить через нее тепловой поток мощностью ровно в 1 Вт. Чем выше показатель м²·К/Вт, тем лучше изолирующая способность слоя.

При подготовке геометрических данных частой причиной ошибок становится несоответствие линейных единиц. Поскольку в размерности теплопроводности Вт/(м·К) присутствует метр, толщину стенки или изоляции δ при ручном счете необходимо переводить из миллиметров или сантиметров в метры (например, 150 мм подставляются как 0,15 м), а площадь A выражать строго в квадратных метрах (м²). Только в этом случае метры в числителе и знаменателе корректно сокращаются, оставляя на выходе чистые Ватты.

Интерпретация теплового потока и удельной плотности

Результатом стационарного расчёта являются два взаимосвязанных показателя: полный тепловой поток Q и его поверхностная плотность q. Выбор единицы измерения и способ трактовки этих чисел зависят от масштаба инженерной задачи:

• Ватты (Вт). Базовая единица мощности в системе СИ (1 Вт равен 1 Дж/с). Используется при оценке локальных теплопотерь через отдельные окна, двери, участки стен, мостики холода, а также при подборе комнатных радиаторов отопления или расчёте охлаждения корпусов радиоэлектронной аппаратуры.
• Киловатты (кВт). Применяются для выражения суммарной тепловой нагрузки на систему отопления жилого дома, коммерческого здания, теплицы или при расчёте мощности индивидуальных тепловых пунктов и промышленных теплообменных аппаратов (1 кВт = 1000 Вт).
• Гигакалории в час (Гкал/час). Внесистемная единица крупной теплоэнергетики, используемая теплоснабжающими организациями при проектировании центральных тепловых сетей, районных котельных и ТЭЦ. Перевод из киловатт выполняется делением на 1163 (или умножением на 0,00086): например, тепловая нагрузка здания в 500 кВт соответствует заявленной мощности 0,43 Гкал/час.
• Ватты на квадратный метр (Вт/м²). Удельная плотность теплового потока q не зависит от общих габаритов объекта и служит главным индикатором качества тепловой защиты или интенсивности теплообмена. По этому показателю сравнивают эффективность разных схем утепления или оценивают удельную теплоотдачу греющих поверхностей.

Перевод тепловой мощности в расход тепловой энергии за период

Найденный тепловой поток Q в Ваттах или киловаттах характеризует мгновенную скорость передачи тепла при фиксированных температурах. Чтобы перейти от мощности к количеству теплоты E (объему потерянной или переданной тепловой энергии за определенный интервал времени), необходимо умножить тепловой поток на продолжительность его действия t с учетом размерности времени.

В физике и термодинамике базовой единицей энергии является Джоуль (Дж). Поскольку 1 Ватт - это 1 Джоуль в секунду, для получения ответа в Джоулях мощность в Ваттах умножают на время в секундах:

E (Дж) = Q (Вт) · t (с)

Из-за того, что секунда - слишком малый интервал для строительных и эксплуатационных задач, на практике используют кратные величины (мегаджоули МДж и гигаджоули ГДж) либо переходят к техническим единицам учета энергоресурсов - киловатт-часам (кВт·ч) и гигакалориям (Гкал). Для расчёта энергопотребления в киловатт-часах мощность в киловаттах умножается непосредственно на количество часов работы:

E (кВт·ч) = Q (кВт) · t (ч)

Такой переход позволяет перевести физический результат в практическую плоскость учета ресурсов. Например, если через ограждающую конструкцию при стабильном температурном напоре уходит тепловой поток мощностью 2500 Вт (2,5 кВт), то за одни сутки (24 часа) потери тепловой энергии составят:

• В киловатт-часах: 2,5 кВт · 24 ч = 60 кВт·ч (показатель, напрямую сопоставимый с показаниями счетчика электроэнергии при электроотоплении).
• В мегаджоулях: 2500 Вт · 86400 с = 216 000 000 Дж = 216 МДж (или 60 кВт·ч · 3,6 = 216 МДж).
• В гигакалориях: 2,5 кВт · 24 ч · 0,00086 = 0,0516 Гкал (величина, используемая для закрытия ведомостей потребления тепловой энергии от внешних тепловых сетей).

При подобных расчётах за длительные периоды (месяц или отопительный сезон) следует учитывать, что прямое умножение мощности на время дает точный результат только при неизменной разнице температур. Если температура наружной или рабочей среды существенно колеблется во времени, в формулу подставляют среднестатистический температурный напор за выбранный интервал часов.

Прикладные сценарии расчёта в строительной теплотехнике и промышленности

Базовая операция вычисления теплового потока через плоскую стенку применяется в двух противоположных по своей цели инженерных направлениях: при проектировании тепловой защиты, где требуется минимизировать утечки энергии в окружающую среду, и при конструировании теплообменного или отопительного оборудования, где необходимо передать максимальную мощность при минимальных габаритах поверхности.

Оценка мощности теплопотерь через плоские ограждающие конструкции зданий

В строительной теплотехнике расчёт стационарного теплового потока используется для определения пиковой тепловой нагрузки на систему отопления. Чтобы отопительное оборудование гарантированно компенсировало потери энергии в самые морозные дни, при формировании температурного напора в качестве внешней температуры подставляют расчётную температуру наружного воздуха для конкретного региона строительства. В отечественной практике проектирования этот параметр принимается равным температуре наиболее холодной пятидневки с обеспеченностью 0,92 согласно таблицам строительной климатологии СП 131.13330.2020. В качестве внутренней температуры задают расчётную температуру воздуха в помещении в соответствии с его назначением по ГОСТ 30494 и СП 50.13330.2024.

Помимо определения общих энергозатрат через стены, чердачные и цокольные перекрытия, вычисление удельного теплового потока применяется для проверки санитарно-гигиенических требований. В соответствии с СП 50.13330.2024 и ГОСТ Р 54851-2011 контролируется нормируемый температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции. Если плотность теплового потока через участок стены или перекрытия превышает допустимые пределы, внутренняя поверхность переохлаждается. Это приводит к дискомфорту от радиационного охлаждения и создает риск выпадения конденсата при достижении точки росы.

При подготовке исходных данных для оценки теплопотерь отдельных зон здания учитывают специфику расположения конструкции:

• Для наружных фасадных стен расчётная площадь принимается за вычетом проемов (окон и дверей), поскольку светопрозрачные и глухие конструкции рассчитываются отдельно из-за кратной разницы в теплопроводности.
• Для перекрытий над неотапливаемыми подвалами или техподпольями в качестве нижней температуры подставляют не уличный минимум, а расчётную температуру воздуха в неотапливаемом пространстве.
• Для полов по грунту или плоских кровель при предварительной оценке однородного слоя базовый расчёт проводят по основному теплоизолирующему массиву, если сопротивление смежных тонких слоев (стяжки, гидроизоляции) пренебрежимо мало.

Определение эффективности слоя теплоизоляции по снижению удельных теплопотерь

Расчёт теплового потока через заданную площадь позволяет численно обосновать выбор толщины и марки утеплителя при реконструкции зданий или изоляции технологических резервуаров. Оценка эффективности теплоизоляции строится на сравнении плотности теплового потока (в Вт/м²) через базовую конструкцию до утепления и через изолированный слой при идентичном температурном напоре.

Поскольку в базовой модели для однородного слоя тепловой поток обратно пропорционален толщине материала, зависимость снижения теплопотерь от увеличения толщины изоляции носит нелинейный (гиперболический) характер. Первые сантиметры низкотеплопроводного утеплителя дают резкое падение удельных теплопотерь, однако каждое последующее увеличение толщины приносит все меньший энергетический эффект. Сопоставляя результаты расчёта тепловой мощности при разной толщине изоляции (например, 50, 100 и 150 мм), определяют точку экономической целесообразности, после которой затраты на дополнительный объем материала перестают окупаться сэкономленной тепловой энергией.

Для быстрой проверки эффективности самого изоляционного слоя в многослойной конструкции часто выполняют изолированный расчёт только по параметрам утеплителя, задавая перепад температур непосредственно на его границах. Такой подход оправдан в каркасных стенах, сэндвич-панелях и при изоляции стальных емкостей, где металлическая обшивка практически не создает термического сопротивления, и более 95% всей теплозащитной функции приходится на долю теплоизоляционного сердечника.

Передача тепла в промышленных аппаратах и системах поверхностного отопления

В промышленной теплоэнергетике и системах климатизации задача меняется на обратную: разделительная стенка должна обеспечивать интенсивный отвод или подвод тепла. Математическая зависимость остаётся прежней, но в расчёт закладываются материалы с высокой теплопроводностью и малая толщина перегородки.

Такая операция применяется при инженерной оценке следующих узлов и систем:

• Пластинчатые и корпусные теплообменники. Рабочие среды с разной температурой разделены тонкими гофрированными или плоскими листами из нержавеющей стали, титана или медных сплавов (толщиной от 0,4 до 3 мм). Расчёт теплопроводности через саму металлическую стенку при заданной площади пластин показывает теоретический предел тепловой мощности аппарата при известных температурах на поверхностях металла, а также позволяет оценить термическое сопротивление слоя накипи или отложений, которые со временем образуются на рабочей поверхности.
• Промышленные реакторы и варочные котлы с рубашками охлаждения или обогрева. Вычисление потока через стенку корпуса помогает определить, какое количество тепла может быть отведено от зоны экзотермической реакции через заданную площадь обечайки при фиксированной температуре хладагента.
• Системы встроенного поверхностного отопления и водяного теплого пола (проектируемые по принципам стандарта EN 1264). В таких конструкциях тепловой поток направлен от греющего контура через распределительный слой (цементно-песчаную стяжку и чистовое напольное покрытие) в помещение. Подстановка в расчёт площади комнаты, толщины и теплопроводности надтрубного слоя или финишного покрытия (керамической плитки, ламината, паркета), а также разницы между средней температурой греющего слоя и температурой поверхности пола позволяет оценить удельную теплоотдачу с квадратного метра (в Вт/м²). Это даёт возможность заранее проверить, сможет ли система теплого пола перекрыть теплопотери помещения без превышения санитарных ограничений по температуре поверхности пола.

В таблице ниже сопоставлены характерные особенности исходных параметров и целевых ориентиров при использовании базового расчёта теплового потока в различных прикладных задачах.

Во всех перечисленных сценариях корректная интерпретация результата требует разделения двух расчетных режимов: когда известны температуры непосредственно на поверхностях твердого слоя (граничные условия первого рода) и когда известны только температуры омывающих сред - воздуха или жидкости (граничные условия третьего рода). Для толстых строительных стен и слоев теплоизоляции термическое сопротивление самого материала настолько велико, что сопротивлением теплоотдаче у поверхностей при оценочных расчетах часто пренебрегают, приравнивая температуру поверхности к температуре среды. Напротив, при расчёте тонких металлических перегородок в теплообменниках основное сопротивление переносу энергии создают пограничные слои жидкости или газа, поэтому в формулу теплопроводности стенки необходимо подставлять именно фактические температуры на гранях металла, а не средние температуры теплоносителей в потоке.

Практические примеры вычисления интенсивности передачи тепла

Разница в поведении строительных ограждений и промышленных теплообменных поверхностей наглядно проявляется при прямом сопоставлении числовых результатов. Пошаговые вычисления ниже демонстрируют, как соотношение коэффициента теплопроводности, толщины слоя и температурного напора формирует итоговую мощность теплопередачи для материалов с противоположными теплофизическими свойствами.

Расчёт теплового потока и удельных теплопотерь через стену из газобетона

Требуется определить стационарный тепловой поток и удельную плотность теплопотерь через глухой участок наружной однородной стены жилого здания, выполненной из автоклавного газобетона, в зимний период эксплуатации. Для оценочного расчёта теплопроводности массива принимается допущение о равенстве температур поверхностей стены и контактирующего с ними воздуха.

Исходные параметры для расчёта участка ограждающей конструкции:

• Материал слоя: газобетон со справочным коэффициентом теплопроводности λ = 0,12 Вт/(м·К).
• Геометрическая площадь расчётного участка стены: A = 15 м².
• Толщина кладки без учёта отделочных слоёв: δ = 400 мм = 0,4 м.
• Внутренняя температура в помещении: T1 = +22 °C.
• Наружная температура воздуха: T2 = −18 °C.

На первом этапе определяется действующий температурный напор между внутренней и наружной сторонами конструкции:

ΔT = 22 − (−18) = 40 °C (или 40 К)

Далее вычисляется термическое сопротивление рассматриваемого слоя газобетона толщиной 0,4 м:

R = δ / λ = 0,4 / 0,12 ≈ 3,333 м²·К/Вт

Удельная плотность теплового потока, показывающая интенсивность потерь с одного квадратного метра площади, находится делением температурного перепада на термическое сопротивление:

q = ΔT / R = 40 / 3,333 = 12 Вт/м²

Полный тепловой поток через всю заданную площадь стены A = 15 м² составляет:

Q = (λ / δ) · A · ΔT = (0,12 / 0,4) · 15 · 40 = 0,3 · 600 = 180 Вт (0,18 кВт)

Если дополнительно учесть нормативные сопротивления теплоотдаче у внутренней (Rsi = 0,115 м²·К/Вт) и наружной (Rse = 0,043 м²·К/Вт) поверхностей при граничных условиях третьего рода, полное сопротивление теплопередаче возрастает до R0 = 3,333 + 0,115 + 0,043 = 3,491 м²·К/Вт. В этом случае уточнённая тепловая мощность снижается до Q = (40 / 3,491) · 15 ≈ 171,9 Вт. Разница между расчётом только по теплопроводности массива и полным расчётом теплопередачи составляет около 4,5 %, что подтверждает определяющую роль толстого пористого слоя в формировании теплозащиты здания.

Вычисление интенсивности передачи тепла через стальную перегородку в теплообменном контуре

В качестве противоположного сценария рассматривается передача тепловой энергии через плоскую разделительную стенку промышленного аппарата, изготовленную из конструкционной углеродистой стали. Вследствие высокой интенсивности перемешивания рабочей среды известны установившиеся температуры непосредственно на горячей и холодной гранях металлического листа.

Исходные данные для расчёта металлической стенки:

• Материал перегородки: углеродистая сталь с коэффициентом теплопроводности λ = 50 Вт/(м·К).
• Рабочая площадь поверхности теплообмена: A = 0,5 м².
• Толщина стального листа: δ = 4 мм = 0,004 м.
• Температура на горячей поверхности стенки: T1 = +140 °C.
• Температура на холодной поверхности стенки: T2 = +132 °C.

Фактический перепад температур непосредственно на толщине металлической перегородки равен:

ΔT = 140 − 132 = 8 °C (или 8 К)

Термическое сопротивление четырехмиллиметрового стального листа составляет:

R = δ / λ = 0,004 / 50 = 0,00008 м²·К/Вт

При таком малом сопротивлении удельная плотность теплового потока через стальную стенку достигает величины:

q = (λ / δ) · ΔT = (50 / 0,004) · 8 = 12 500 · 8 = 100 000 Вт/м² (100 кВт/м²)

Результирующий тепловой поток через участок теплообменной поверхности площадью 0,5 м² определяется умножением удельной плотности на площадь:

Q = q · A = 100 000 · 0,5 = 50 000 Вт (50 кВт)

За один час непрерывной работы в установившемся режиме через данную перегородку площадью полквадратного метра передаётся 50 кВт·ч (или 180 МДж) тепловой энергии. При этом даже тонкий слой накипи или масляных отложений толщиной 0,5 мм с теплопроводностью около 1 Вт/(м·К) добавит термическое сопротивление 0,0005 м²·К/Вт, что более чем в 6 раз превышает собственное сопротивление стального листа и при том же температурном напоре снизит передаваемую мощность с 50 кВт до 6,9 кВт.

Сравнение показателей для материалов с низкой и высокой теплопроводностью

Сопоставление двух рассмотренных расчётных случаев показывает, как физические свойства среды и геометрия конструкции меняют порядок выходных величин при использовании одной и той же базовой математической модели.

Несмотря на то что площадь строительной стены в 30 раз превышает площадь пластины теплообменника, а действующий на неё температурный напор в 5 раз выше, суммарная мощность проходящего через стальную перегородку тепла оказывается почти в 278 раз больше. Такой разрыв обусловлен квадратичным влиянием отношения λ / δ: одновременное увеличение теплопроводности в сотни раз и уменьшение толщины стенки на два порядка снижает термическое сопротивление конструкции более чем в сорок тысяч раз, переводя процесс из режима тепловой защиты в режим интенсивной генерации и передачи тепловой мощности.
