Способность материала проводить тепло по заданным параметрам выражается через коэффициент теплопроводности (λ), измеряемый в Вт/(м·К). Онлайн-расчёт определяет эту базовую теплофизическую величину на основе геометрических размеров образца или ограждающей конструкции, мощности теплового потока и действующих температурных условий. Инструмент вычисляет интенсивность переноса тепловой энергии от более нагретой поверхности к менее нагретой через однородный слой известной толщины. Результат вычислений позволяет оценить теплоизоляционные или теплопроводные свойства исследуемого вещества при фиксированном перепаде температур.
Физическая связь между параметрами прямая: чем больше тепловой поток проходит через единицу площади при заданной толщине и разности температур, тем выше теплопроводность среды.
Для получения точного значения коэффициента теплопроводности (λ) в расчёт закладываются четыре исходных параметра:
- толщина исследуемого слоя материала или конструкции (d, м);
- площадь поверхности, через которую проходит тепло (S, м²);
- перепад температур между противоположными сторонами слоя (ΔT, К или °C);
- мощность проходящего теплового потока (Q, Вт) или его поверхностная плотность (q, Вт/м²).

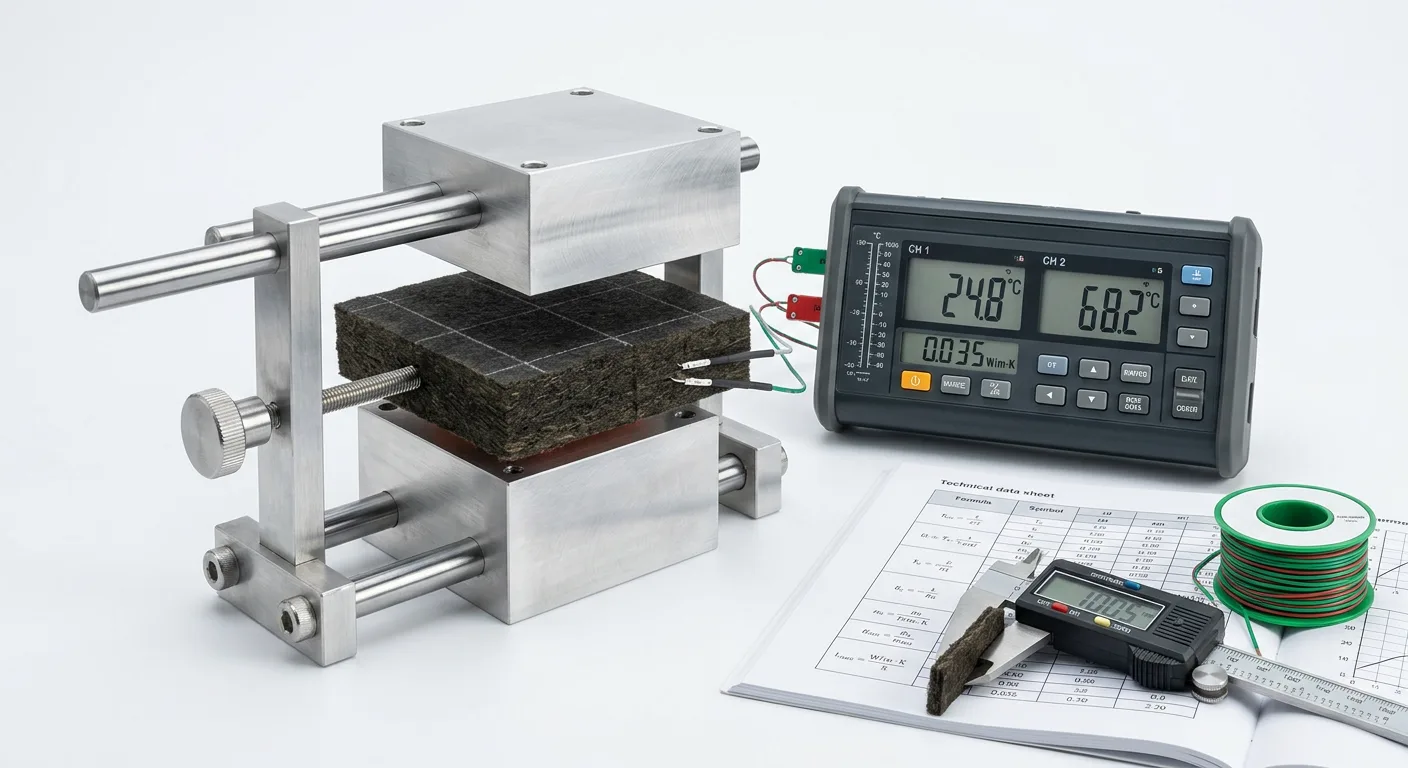

Такой расчёт применяется при испытании образцов строительных и изоляционных материалов, а также при проверке фактических теплопотерь существующих стен и перекрытий. Найденный коэффициент λ показывает, какое количество тепловой энергии в ваттах проходит сквозь слой материала толщиной в один метр и площадью в один квадратный метр при разности температур на противоположных поверхностях в один кельвин.
Физическая основа и формула расчёта по закону Фурье
Количественное определение теплопроводности опирается на фундаментальный закон Фурье для стационарного режима теплопередачи. Стационарный режим предполагает, что температура в каждой точке исследуемого однородного слоя не меняется со временем, а поток тепловой энергии направлен строго перпендикулярно изотермическим поверхностям от горячей стороны к холодной. При таких условиях количество тепла, проходящее через плоскую стенку в единицу времени, прямо пропорционально площади сечения и температурному градиенту.
Базовое уравнение закона Фурье для плоского однородного слоя связывает мощность теплового потока с геометрическими и температурными параметрами системы:
Q = λ · S · (ΔT / d)Отношение перепада температур к толщине слоя (ΔT / d) представляет собой температурный градиент, который служит движущей силой процесса теплообмена. Чем резче меняется температура на единицу длины пути, тем интенсивнее передаётся энергия внутри вещества.
Для прямого вычисления коэффициента теплопроводности базовое уравнение преобразуется относительно искомой величины λ:
λ = (Q · d) / (S · ΔT)Если в ходе измерений или проектного анализа вместо полной мощности используется удельная величина - поверхностная плотность теплового потока, отражающая отношение мощности к площади (q = Q / S), расчётное уравнение принимает сокращённый вид:
λ = (q · d) / ΔTОбе математические записи дают идентичный результат и выбираются в зависимости от того, какие именно параметры теплового потока известны до начала вычислений.
Физический смысл переменных в расчётном уравнении
Каждая переменная в формуле Фурье отвечает за конкретное физическое условие, при котором происходит перенос энергии сквозь вещество. В таблице ниже приведены все элементы математической модели, их размерности и роль в вычислениях:
| Обозначение | Наименование параметра | Единица измерения | Физический смысл в модели стационарной теплопроводности |
|---|---|---|---|
| Q | Мощность теплового потока | Вт | Общее количество тепловой энергии, проходящее через всю исследуемую площадь поверхности за одну секунду. |
| q | Плотность теплового потока | Вт/м² | Интенсивность теплопередачи, приходящаяся ровно на один квадратный метр поверхности теплообмена. |
| d | Толщина слоя материала | м | Кратчайшее расстояние между нагретой и холодной параллельными гранями образца по направлению движения тепла. |
| S | Площадь поверхности теплообмена | м² | Геометрическая площадь участка стенки или испытуемого образца, перпендикулярная вектору теплового потока. |
| ΔT | Разность температур | К или °C | Абсолютный перепад температур между более нагретой (T1) и менее нагретой (T2) поверхностями слоя: ΔT = T1 − T2. |
| λ | Коэффициент теплопроводности | Вт/(м·К) | Внутреннее свойство среды, характеризующее её способность проводить тепловую энергию при единичном градиенте температуры. |
При подстановке температурного перепада ΔT числовое значение в кельвинах (К) и градусах Цельсия (°C) полностью совпадает, так как цена деления обеих шкал одинакова. В расчёт берётся именно разность температур между противоположными гранями самого материала, поэтому перевод отдельных значений температуры из градусов Цельсия в кельвины не меняет итоговую величину ΔT.
Из структуры формулы видно, что при фиксированных теплопотерях и неизменном перепаде температур расчётное значение λ растёт прямо пропорционально толщине слоя d. Это означает, что если толстый слой материала пропускает столько же тепла, сколько и тонкий при тех же температурных условиях, то более толстый материал обладает более высокой теплопроводностью и хуже удерживает тепло.
Входные параметры для вычисления теплопроводности
Точность определения коэффициента теплопроводности напрямую зависит от корректности замеров и согласованности исходных данных. Поскольку расчётное уравнение связывает геометрические характеристики объекта с тепловыми и температурными условиями его испытания или эксплуатации, ошибка в размерности любого из параметров приводит к искажению результата на порядки.
Геометрические характеристики образца или конструкции
Первая группа входных данных описывает пространственные габариты исследуемого слоя, через который проходит тепловая энергия. В зависимости от решаемой задачи объектом может выступать лабораторный фрагмент материала, слой утеплителя или существующая стена здания.
- Геометрическая толщина слоя (d). Измеряется строго вдоль линии направления теплового потока - от нагреваемой грани до охлаждаемой. На практике это толщина стены, толщина теплоизоляционной плиты или высота лабораторного образца. При расчёте учитывается только однородный слой: если конструкция многослойная, измерение и вычисление выполняются для каждого материала отдельно.
- Площадь поверхности нагрева или конструкции (S). Задаёт размер участка, через который фиксируется прохождение тепла. В лабораторных условиях это площадь рабочей зоны плиты прибора или самого испытуемого образца, а при строительных обследованиях - расчётная площадь ограждающей конструкции за вычетом оконных и дверных проёмов. Площадь всегда замеряется в плоскости, перпендикулярной движению теплового потока.
Температурный режим и величина теплового потока
Вторая группа параметров фиксирует энергетические условия, при которых происходит теплоперенос через исследуемый объём материала.
Для получения достоверного температурного перепада ΔT в расчёт подставляются температуры непосредственно на внутренней (нагретой) и внешней (холодной) поверхностях самого слоя. Частая ошибка при натурных замерах - использование температуры комнатного и уличного воздуха вместо температуры граней стены. Из-за теплового сопротивления приграничных воздушных слоёв температура поверхности конструкции всегда отличается от температуры окружающей среды, что при прямой подстановке воздуха искажает расчётную способность самого материала проводить тепло. Измерения выполняются контактными термопарами или пирометром при установившемся (стационарном) режиме, когда показатели перестают меняться во времени.
Величина проходящего теплового потока (Q) отражает суммарную тепловую мощность, преодолевшую заданную площадь образца при фиксированном перепаде температур. В технической документации на нагревательное оборудование, паспортах котлов или показаниях приборов учёта эта величина может выражаться в ваттах (Вт), киловаттах (кВт) или внесистемных единицах - килокалориях в час (ккал/ч). Если измерения проводятся датчиком плотности теплового потока, исходным параметром сразу выступает удельная величина q в Вт/м², что избавляет от необходимости отдельно замерять площадь поверхности.
Приведение исходных данных к единой системе измерений СИ
Итоговый коэффициент теплопроводности имеет размерность Вт/(м·К), поэтому перед подстановкой чисел в расчётное уравнение все линейные размеры, площади и показатели мощности приводятся к базовым единицам СИ. Использование миллиметров или сантиметров для толщины при площади в квадратных метрах и мощности в киловаттах даст математически неверный результат.
В таблице приведены правила перевода распространённых практических единиц измерения в базовые единицы СИ для подстановки в формулу:
| Входной параметр | Исходная единица измерения | Базовая единица СИ | Правило пересчёта (коэффициент) | Пример перевода |
|---|---|---|---|---|
| Толщина слоя (d) | миллиметры (мм) | метры (м) | разделить на 1000 (умножить на 0,001) | 150 мм = 0,15 м |
| Толщина слоя (d) | сантиметры (см) | метры (м) | разделить на 100 (умножить на 0,01) | 25 см = 0,25 м |
| Площадь поверхности (S) | квадратные сантиметры (см²) | квадратные метры (м²) | разделить на 10 000 (умножить на 0,0001) | 2500 см² = 0,25 м² |
| Площадь поверхности (S) | квадратные миллиметры (мм²) | квадратные метры (м²) | разделить на 1 000 000 | 100 000 мм² = 0,1 м² |
| Тепловой поток (Q) | киловатты (кВт) | ватты (Вт) | умножить на 1000 | 1,8 кВт = 1800 Вт |
| Тепловой поток (Q) | килокалории в час (ккал/ч) | ватты (Вт) | умножить на 1,163 | 500 ккал/ч = 581,5 Вт |
При работе с лабораторными образцами особое внимание уделяется переводу площади: если стороны квадратной плиты утеплителя составляют 300×300 мм, проще сразу перевести линейные размеры в метры (0,3×0,3 м) и перемножить их, получив 0,09 м², чем переводить 90 000 мм² в квадратные метры. Аналогичный подход применяется при расчёте теплового потока от бытовых или промышленных источников тепла, где паспортная мощность в ккал/ч переводится в ватты через фиксированное соотношение 1 ккал/ч = 1,163 Вт.
Интерпретация коэффициента теплопроводности и связь с термическим сопротивлением
Численное значение коэффициента теплопроводности λ, выраженное в Вт/(м·К), отражает тепловую мощность в ваттах, которая проходит сквозь однородный образец толщиной 1 м и площадью 1 м² при стационарной разности температур на противоположных гранях в 1 К. Поскольку этот показатель характеризует исключительно физические свойства самого вещества без привязки к проектным габаритам стены, перекрытия или изоляционного контура, прямое сопоставление результатов расчёта показывает интенсивность передачи тепла внутри структуры материала: чем ниже найденная величина λ, тем слабее среда проводит тепловую энергию.
По полученному результату материалы разделяют на функциональные группы с противоположными эксплуатационными задачами:
- Теплоизоляционные материалы отличаются минимальными значениями λ. Низкая способность проводить тепло обусловлена высокой пористостью или волокнистым строением с неподвижным воздухом либо инертным газом в ячейках. Такие материалы применяются для торможения теплового потока и сокращения теплопотерь через ограждающие оболочки и трубопроводы.
- Конструкционные и теплопроводные материалы демонстрируют высокие значения λ. Плотная кристаллическая или монолитная структура активно передаёт кинетическую энергию между частицами. В строительстве такие материалы формируют несущий каркас здания, однако требуют дополнительного утепления, а в теплотехнике - используются для эффективного отвода или подвода тепла в радиаторах, теплообменниках и нагревательных узлах.
Переход от свойства материала к характеристикам слоя: R и U
Коэффициент λ является удельной величиной, поэтому для оценки теплозащиты реальной преграды конкретной толщины d (м) полученное значение пересчитывают в термическое сопротивление однородного слоя R, которое также называют сопротивлением теплопередаче слоя и измеряют в м²·К/Вт. Математическая зависимость между этими величинами обратно пропорциональна:
R = d / λФормула показывает, какой перепад температур в кельвинах необходим для прохождения теплового потока плотностью 1 Вт/м² через слой заданной толщины. Даже при относительно высоком коэффициенте λ можно добиться требуемого термического сопротивления R за счёт кратного увеличения толщины конструкции d, тогда как при низком λ аналогичная защита достигается тонким слоем изоляции.
Величиной, обратной термическому сопротивлению, выступает коэффициент теплопередачи U, измеряемый в Вт/(м²·К). Для однородного участка без учёта поверхностного теплообмена на границах сред он определяется следующим образом:
U = 1 / R = λ / dПоказатель U демонстрирует, сколько ватт тепловой энергии теряет или пропускает 1 м² готовой плоской конструкции толщиной d при разности температур между её поверхностями в 1 К. При проектировании энергоэффективных ограждений стремятся к увеличению термического сопротивления R и, соответственно, к минимизации коэффициента теплопередачи U.
Взаимосвязь между расчетной теплопроводностью, геометрической толщиной и производными теплотехническими параметрами наглядно прослеживается при сопоставлении базовых формул и направления изменения величин:
| Параметр и обозначение | Единица измерения | Расчётное соотношение | Характеристика теплозащиты при росте показателя | Условный пример (при d = 0,2 м) |
|---|---|---|---|---|
| Коэффициент теплопроводности (λ) | Вт/(м·К) | λ = (Q · d) / (S · ΔT) | Теплоизоляционная способность материала снижается, проводимость тепла растёт | 0,04 Вт/(м·К) - низкая теплопроводность; 0,80 Вт/(м·К) - высокая теплопроводность |
| Термическое сопротивление слоя (R) | м²·К/Вт | R = d / λ | Способность слоя удерживать тепло и препятствовать теплопотерям возрастает | При λ = 0,04: R = 0,2 / 0,04 = 5,0 м²·К/Вт; при λ = 0,80: R = 0,2 / 0,80 = 0,25 м²·К/Вт |
| Коэффициент теплопередачи слоя (U) | Вт/(м²·К) | U = 1 / R = λ / d | Удельные потери тепла через 1 м² конструкции при перепаде в 1 К увеличиваются | При R = 5,0: U = 1 / 5,0 = 0,2 Вт/(м²·К); при R = 0,25: U = 1 / 0,25 = 4,0 Вт/(м²·К) |
При анализе результатов важно учитывать, что равенство отношений d / λ у двух разных материалов даёт идентичное термическое сопротивление R и одинаковый коэффициент теплопередачи U. Если один материал имеет расчётный показатель λ в четыре раза выше другого, то для обеспечения равного сопротивления теплопередаче его геометрическая толщина d также должна быть увеличена ровно в четыре раза.
Влияние плотности и влажностного режима на способность материала проводить тепло
Способность реального материала проводить тепло в конструкциях отличается от показателей, полученных при лабораторных испытаниях сухих образцов. На величину теплового потока Q при неизменной толщине d, площади S и перепаде температур ΔT напрямую влияют два физических фактора: структурная плотность вещества и количество содержащейся в нём влаги. Для учёта этих характеристик в инженерной практике наряду с базовым показателем в сухом состоянии используют декларируемую расчётную теплопроводность λD, а также эксплуатационные значения коэффициента теплопроводности, скорректированные под конкретный температурно-влажностный режим.
Зависимость теплопроводности от плотности и пористости
Плотность материала ρ, измеряемая в кг/м³, определяет соотношение между объёмом твёрдого вещества (каркаса) и объёмом воздушных пор. Твёрдый скелет практически любого строительного или изоляционного материала проводит тепло значительно интенсивнее, чем неподвижный сухой воздух, замкнутый в ячейках. Чем ниже плотность ρ и выше общая пористость, тем меньшую долю сечения занимает твёрдая фаза, по которой передаётся тепловая энергия, и тем ниже итоговый коэффициент теплопроводности λ.
При анализе результатов вычислений для пористых и волокнистых структур необходимо учитывать особенности их внутреннего строения:
- Увеличение плотности материала приводит к утолщению стенок пор и росту площади контакта между твёрдыми частицами, что вызывает закономерное увеличение проходящего теплового потока Q при тех же значениях d, S и ΔT.
- Чрезмерное снижение плотности у волокнистых и крупнопористых материалов может привести к обратному эффекту в области сверхнизких плотностей: в слишком крупных сообщающихся пустотах возникает микроконвекция воздуха и усиливается лучистый теплообмен между стенками пор, что незначительно повышает расчётный показатель λ.
- Наиболее низкими значениями теплопроводности обладают материалы с равномерной мелкоячеистой структурой и замкнутыми порами, в которых исключено свободное перемещение газа.
Влияние влажности на увеличение теплового потока
Увлажнение материала - главный фактор деградации его теплозащитных свойств. В процессе эксплуатации пористые конструкции поглощают влагу из окружающего воздуха за счёт сорбции, капиллярного подсоса или конденсации водяных паров в толще слоя при прохождении через зону отрицательных или низких температур. Когда поры заполняются водой вместо сухого воздуха, физический механизм передачи тепла внутри материала радикально меняется.
Теплопроводность жидкой воды примерно в 20-25 раз превышает теплопроводность сухого воздуха, а при замерзании влаги и образовании льда внутри пор эта разница возрастает до 80-90 раз. В результате замещения газа влагой пористый слой теряет свои изоляционные свойства: при сохранении прежней геометрической толщины d и разности температур ΔT через увлажнённый участок площадью S начинает проходить значительно больший тепловой поток Q. Подстановка такого возросшего значения Q в расчётное уравнение даёт пропорционально более высокий фактический коэффициент теплопроводности λ.
Расчётные условия эксплуатации А и Б по строительным нормам
Поскольку равновесная влажность материала в конструкции зависит от климата региона и влажностного режима внутри помещения, в теплотехнических расчётах по СП 50.13330.2012 и СНиП 23-02-2003 не используют показатели для абсолютно сухого состояния. Вместо этого применяют расчётные коэффициенты теплопроводности λА и λБ, которые соответствуют условиям эксплуатации ограждающих конструкций А и Б. Выбор между этими параметрами определяется сочетанием климатической зоны влажности территории (сухая, нормальная, влажная) и влажностного режима помещения (сухой, нормальный, влажный или мокрый).
Сравнение теплофизических состояний материала при различных условиях определения теплопроводности представлено в таблице:
| Обозначение параметра | Физическое состояние и режим | Характеристика влажности пористой структуры | Влияние на тепловой поток Q и расчётный показатель λ |
|---|---|---|---|
| λ0 | Абсолютно сухое состояние (лабораторный эталон) | Образец высушен до постоянной массы, поры заполнены только сухим воздухом или газом | Минимально возможный тепловой поток Q; базовое минимальное значение λ для данной плотности ρ |
| λD | Декларируемая расчётная теплопроводность | Стандартные лабораторные условия испытания при фиксированной температуре и влажности | Паспортное значение производителя для сравнения материалов между собой до привязки к объекту |
| λА | Условия эксплуатации А по СП 50.13330.2012 и СНиП 23-02-2003 | Материалы в сухих климатических зонах или конструкции с сухим и нормальным режимом помещений в нормальной зоне | Умеренное повышение теплового потока Q за счёт естественной эксплуатационной сорбционной влажности; λА выше λ0 |
| λБ | Условия эксплуатации Б по СП 50.13330.2012 и СНиП 23-02-2003 | Материалы во влажных климатических зонах или помещения с влажным и мокрым режимом в нормальной зоне | Максимальный расчётный тепловой поток Q из-за повышенного влагосодержания в порах; значение λБ всегда выше λА |
Если вычисление коэффициента теплопроводности выполняется по фактическим замерам теплового потока Q на реальном эксплуатируемом объекте, полученный результат будет отражать текущее влажностное состояние конструкции, близкое к параметрам λА или λБ. При заметном превышении вычисленного значения над справочными показателями для условий Б это указывает на сверхнормативное переувлажнение слоя вследствие нарушения пароизоляции, протечек или смещения зоны конденсации внутрь материала.
Справочные значения теплопроводности строительных и изоляционных материалов
Для проверки достоверности вычислений и оценки состояния ограждающей конструкции полученный расчётный показатель сопоставляют с табличными диапазонами однородных материалов соответствующей марки по плотности. Такое сравнение помогает установить, соответствует ли фактическая теплопередача слоя проектным характеристикам или в массиве присутствуют скрытые дефекты и переувлажнение.
Теплоизоляционные материалы
Группа эффективных утеплителей отличается минимальной плотностью и высокой долей замкнутых или сообщающихся воздушных пор, а в случае закрытоячеистых полимеров - заполнением ячеек инертным газом. Незначительное отклонение расчётного показателя в большую сторону при обследовании такой изоляции существенно снижает общее термическое сопротивление конструкции.
В таблице представлены типовые показатели для волокнистой и вспененной полимерной теплоизоляции:
| Наименование материала | Диапазон плотности ρ, кг/м³ | В сухом состоянии λ0, Вт/(м·К) | Условия эксплуатации λА, Вт/(м·К) | Условия эксплуатации λБ, Вт/(м·К) |
|---|---|---|---|---|
| Пенополиуретан закрытоячеистый жёсткий | 30-60 | 0,022-0,028 | 0,025-0,031 | 0,028-0,035 |
| ЭППС | 25-45 | 0,029-0,032 | 0,031-0,034 | 0,032-0,036 |
| Вспененный синтетический каучук | 40-65 | 0,033-0,036 | 0,035-0,038 | 0,036-0,040 |
| ППС | 15-35 | 0,036-0,041 | 0,038-0,045 | 0,041-0,050 |
| Вспененный полиэтилен | 25-40 | 0,037-0,040 | 0,039-0,042 | 0,041-0,044 |
| Каменная и базальтовая минеральная вата | 35-180 | 0,035-0,042 | 0,038-0,046 | 0,041-0,050 |
| Стекловата | 11-60 | 0,034-0,044 | 0,038-0,048 | 0,041-0,052 |
Замкнутая структура ячеек у ЭППС, вспененного полиэтилена и синтетического каучука обусловливает минимальный разрыв между значениями для сухих и влажных режимов эксплуатации. Волокнистая минеральная вата и стекловата имеют открытую пористость, поэтому их эксплуатационные характеристики сильнее зависят от внешней сорбционной влажности.
Ячеистые и лёгкие бетоны
Конструкционно-теплоизоляционные бетоны сочетают несущую способность с умеренной теплопроводностью за счёт искусственной поризации цементного или известково-кремнезёмистого камня либо применения пористых заполнителей. Способность таких блоков проводить тепло напрямую привязана к марке по средней плотности.
Ниже приведены справочные диапазоны для распространённых ячеистых и лёгких бетонов:
| Материал и марка | Плотность ρ, кг/м³ | В сухом состоянии λ0, Вт/(м·К) | Условия эксплуатации λА, Вт/(м·К) | Условия эксплуатации λБ, Вт/(м·К) |
|---|---|---|---|---|
| Автоклавный газобетон, газоблок D400 | 400 | 0,096 | 0,110 | 0,117 |
| Автоклавный газобетон D500-D600 | 500-600 | 0,120-0,140 | 0,140-0,170 | 0,150-0,180 |
| Неавтоклавный пенобетон | 400-800 | 0,110-0,210 | 0,140-0,270 | 0,160-0,330 |
| Керамзитобетон на пористом песке | 600-1200 | 0,200-0,440 | 0,260-0,520 | 0,310-0,580 |
| Шлакобетон | 1000-1600 | 0,330-0,580 | 0,410-0,680 | 0,470-0,760 |
В первые год-два после возведения стен из автоклавного газобетона фактический расчёт по замерам теплового потока часто показывает значения выше справочного уровня λБ. Это вызвано остаточной технологической влагой после автоклавной обработки, которая постепенно выходит из кладки до установления равновесного эксплуатационного влагосодержания.
Каменная и кирпичная кладка, тяжёлые бетоны и растворы
При анализе кирпичных стен важно различать теплофизические параметры отдельного керамического камня и сплошной кладки на кладочном растворе. Цементно-песчаные швы имеют более высокую плотность, чем поризованная керамика, и работают как теплопроводные включения, поэтому справочные показатели приводятся именно для кладки в целом.
Табличные характеристики каменных, бетонных и растворных слоёв распределяются следующим образом:
| Вид материала или кладки | Плотность ρ, кг/м³ | В сухом состоянии λ0, Вт/(м·К) | Условия эксплуатации λА, Вт/(м·К) | Условия эксплуатации λБ, Вт/(м·К) |
|---|---|---|---|---|
| Тёплая керамика (крупноформатный поризованный блок на тёплом растворе) | 650-1000 | 0,140-0,240 | 0,170-0,290 | 0,190-0,320 |
| Кладка из керамического пустотелого кирпича | 1200-1400 | 0,410-0,520 | 0,520-0,580 | 0,580-0,640 |
| Кладка из керамического полнотелого кирпича | 1600-1800 | 0,560-0,670 | 0,700-0,770 | 0,810-0,870 |
| Кладка из силикатного кирпича | 1500-1900 | 0,600-0,750 | 0,700-0,810 | 0,760-0,870 |
| Штукатурные и кладочные цементно-песчаные растворы | 1600-1800 | 0,580-0,760 | 0,760-0,930 | 0,930-1,100 |
| Тяжёлый бетон на плотных заполнителях | 2200-2400 | 1,300-1,510 | 1,690-1,740 | 1,860-1,920 |
| Железобетон | 2500 | 1,690 | 1,920 | 2,040 |
Древесные и листовые отделочные материалы
В каркасном домостроении, кровельных пирогах и внутренней обшивке применяются материалы на основе древесины и гипса. У цельной древесины и клеёного шпона способность проводить тепло зависит от направления теплового потока относительно волокон: вдоль волокон тепло передаётся примерно в два раза интенсивнее, чем поперёк. Для листовых обшивок рабочим направлением всегда является движение тепла поперёк листа.
Для оценки термического вклада тонких обшивочных и конструкционных слоёв используются следующие базовые показатели (при движении тепла поперёк волокон или плоскости листа):
- Массив сосны и ели (ρ = 500 кг/м³): λ0 = 0,090 Вт/(м·К), λА = 0,140 Вт/(м·К), λБ = 0,180 Вт/(м·К).
- Плиты OSB (ρ = 600-650 кг/м³): λ0 = 0,120 Вт/(м·К), λА = 0,130-0,150 Вт/(м·К), λБ = 0,150-0,170 Вт/(м·К).
- Клеёная фанера (ρ = 600-700 кг/м³): λ0 = 0,120-0,140 Вт/(м·К), λА = 0,150-0,180 Вт/(м·К), λБ = 0,180-0,200 Вт/(м·К).
- Листовой гипсокартон (ρ = 800-850 кг/м³): λ0 = 0,150 Вт/(м·К), λА = 0,190-0,210 Вт/(м·К), λБ = 0,210-0,230 Вт/(м·К).
При подстановке параметров листовых материалов в расчётные уравнения учитывается их малая толщина (обычно от 9 до 22 мм). Даже при относительно невысоком коэффициенте теплопроводности такие слои не обеспечивают значимой теплозащиты самостоятельно и рассматриваются лишь как вспомогательная часть многослойного ограждения.
Примеры расчёта теплопроводности и теплового потока на практике
Практическое вычисление теплофизических показателей позволяет сопоставить реальные характеристики строительных конструкций или испытуемых образцов с табличными нормативами. Для получения точного результата все исходные геометрические, температурные и энергетические параметры предварительно приводятся к базовым единицам СИ.
Определение фактической теплопроводности теплоизоляционной плиты
Задача состоит в проверке теплоизоляционных свойств партии минераловатных плит перед монтажом на фасад. В лабораторной камере или при стендовом испытании через плоский образец утеплителя пропускается стационарный тепловой поток и фиксируются температуры на противоположных гранях.
Для выполнения расчёта зафиксированы следующие исходные параметры испытания:
- Геометрическая толщина плиты: d = 100 мм (в расчёт подставляется 0,1 м).
- Размер испытываемого фрагмента: 500 на 500 мм, что даёт рабочую площадь теплообмена S = 0,25 м².
- Температура на нагреваемой стороне: T1 = +35 °C.
- Температура на холодной стороне: T2 = +5 °C.
- Измеренная тепловая мощность, проходящая через образец: Q = 3,15 Вт.
На первом шаге определяется температурный напор между поверхностями плиты: ΔT = 35 − 5 = 30 °C (что соответствует 30 К). Далее рассчитывается плотность теплового потока на единицу площади: q = Q / S = 3,15 / 0,25 = 12,6 Вт/м².
Подстановка приведённых величин в базовое уравнение даёт искомый коэффициент теплопроводности образца:
λ = (3,15 · 0,1) / (0,25 · 30) = 0,315 / 7,5 = 0,042 Вт/(м·К)Полученное значение 0,042 Вт/(м·К) соответствует показателям качественной каменной ваты в условиях эксплуатации А. Дополнительно по этим данным вычисляется фактическое термическое сопротивление стомиллиметрового слоя: R = 0,1 / 0,042 = 2,38 м²·К/Вт.
Оценка теплозащитных свойств однослойной стены из газобетона
Второй сценарий связан с обследованием эксплуатируемого здания в зимний период. Необходимо определить фактическую способность наружной однослойной стены из автоклавного газобетона D400 удерживать тепло и выявить, не произошло ли избыточного увлажнения кладки после завершения мокрых отделочных работ.
В ходе теплотехнического обследования глухого участка наружной стены без оконных проёмов получены следующие данные:
- Толщина газобетонной кладки: d = 400 мм (0,4 м).
- Обследуемая площадь участка стены: S = 15 м².
- Температура внутренней поверхности стены: T1 = +20 °C.
- Температура наружной поверхности стены в период стабильных морозов: T2 = −16 °C.
- Суммарные теплопотери через данный участок по данным замеров теплового потока: Q = 162 Вт.
Разность температур между внутренней и наружной поверхностями конструкции составляет: ΔT = 20 − (−16) = 36 К. При подстановке параметров в формулу определяется эксплуатационная теплопроводность стенового материала:
λ = (162 · 0,4) / (15 · 36) = 64,8 / 540 = 0,120 Вт/(м·К)По результатам вычислений формируется сводная таблица теплотехнических показателей обследуемой стены для сопоставления с проектными значениями:
| Расчётный параметр | Обозначение и единица | Полученное значение | Практическая интерпретация результата |
|---|---|---|---|
| Плотность теплового потока | q, Вт/м² | 10,8 | С каждого квадратного метра стены теряется 10,8 Вт тепловой энергии |
| Фактический коэффициент теплопроводности | λ, Вт/(м·К) | 0,120 | Соответствует газобетону D400 при влажностном режиме Б с учётом кладочных швов |
| Термическое сопротивление слоя | R, м²·К/Вт | 3,33 | Базовое сопротивление теплопередаче однородной толщи стены (0,4 / 0,120) |
| Коэффициент теплопередачи | U, Вт/(м²·К) | 0,30 | Удельные потери тепла через 1 м² конструкции при перепаде температур в 1 К |
Фактический показатель 0,120 Вт/(м·К) заметно выше характеристик сухого блока (0,096 Вт/(м·К)), но полностью укладывается в расчётный норматив для условий эксплуатации Б (0,117 Вт/(м·К) для чистой ячеистой структуры плюс небольшой вклад клеевых швов). Это подтверждает отсутствие критического переувлажнения стен и соответствие ограждающей конструкции проектным параметрам теплозащиты.
Пересчёт исходных данных при использовании внесистемных единиц мощности
На практике мощность отопительного оборудования или теплопотери помещений часто выражаются в киловаттах или килокалориях в час. Прямая подстановка таких чисел в формулу без предварительной конвертации приведёт к ошибке в десятки или тысячи раз.
Если в техническом задании указано, что через кирпичную стену толщиной 510 мм (0,51 м) и площадью 20 м² при перепаде температур 40 К уходит 860 ккал/ч тепла, порядок вычислений включает предварительный перевод мощности в ватты (1 Вт ≈ 0,86 ккал/ч):
- Перевод теплового потока в систему СИ: Q = 860 / 0,86 = 1000 Вт (или 1 кВт).
- Вычисление коэффициента теплопроводности кладки: λ = (1000 · 0,51) / (20 · 40) = 510 / 800 = 0,6375 Вт/(м·К).
Найденная величина около 0,64 Вт/(м·К) характерна для кладки из керамического пустотелого кирпича на стандартном цементно-песчаном растворе. Аналогичным образом выполняется обратная задача: зная справочный коэффициент теплопроводности выбранного материала, проектную толщину и площадь стен, при известной зимней температуре рассчитывается требуемая мощность системы отопления для компенсации трансмиссионных теплопотерь.
