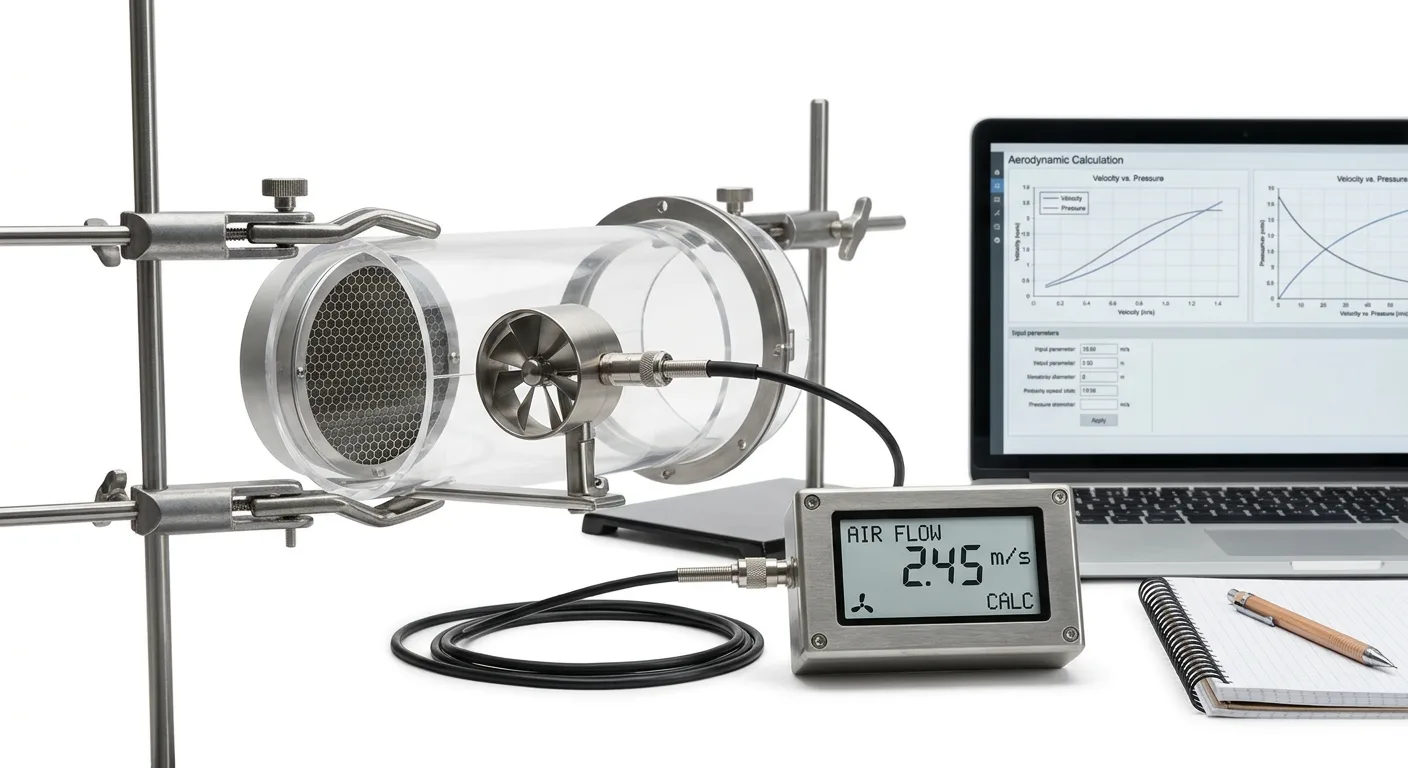

Скорость движения воздуха по заданным параметрам

Линейная скорость движения воздуха по заданным параметрам определяется путём соотнесения объёмного расхода потока с геометрическими размерами воздуховода. Инструмент выполняет прямой аэродинамический расчёт для проектировщиков, монтажников и инженеров по наладке вентиляционных систем. На основе введённой производительности и габаритов канала калькулятор мгновенно вычисляет фактическую скорость перемещения воздушной массы в контрольном сечении. Этот показатель служит отправной точкой при подборе сечений сети и проверке проектных решений.

В основе вычислений лежит жёсткая физическая связь между объёмным расходом воздуха (L или Q) и площадью поперечного сечения канала (S или F). При неизменном расходе сужение воздуховода всегда приводит к пропорциональному ускорению потока.

Полученное значение линейной скорости (v) используется для прямой проверки вентиляционной сети на соответствие действующим акустическим и аэродинамическим нормам. Завышенная скорость в канале провоцирует генерацию аэродинамического шума, вибрацию стенок и резкий рост потерь давления на трение и местные сопротивления. Слишком низкая скорость удорожает систему из-за неоправданного увеличения габаритов воздуховодов, а в вытяжных сетях промышленной аспирации приводит к оседанию пыли внутри горизонтальных участков. Точный расчёт позволяет удержать параметры потока в рабочем диапазоне для магистралей, ответвлений и воздухораспределительных устройств.

Исходные параметры для расчёта и единицы измерения

Для точного вычисления параметров воздушного потока требуется согласование всех физических величин и их размерностей. В инженерной практике исходные данные из проектных спецификаций, паспортов вентиляционного оборудования и обмерных ведомостей часто представлены в разных системах единиц, поэтому перед подстановкой в расчётные выражения их приводят к единому стандарту.

Объёмный расход воздуха и производительность

Объёмный расход воздуха (обозначается латинскими буквами L или Q) отражает физический объём газовой среды, проходящий через поперечное сечение воздуховода за единицу времени. В документации этот параметр выступает как паспортная производительность вентиляционной установки или расчётный воздухообмен для конкретного помещения и участка сети.

В зависимости от страны происхождения оборудования и типа проектной документации расход выражается в следующих единицах:

• м³/ч - базовая единица в отечественном проектировании, паспортах вентиляторов и таблицах воздухообмена.
• м³/с - основная единица в системе СИ, которая напрямую подставляется в физические уравнения для получения скорости в м/с.
• л/с - единица измерения, часто применяемая в зарубежных стандартах, технической документации к диффузорам и при настройке компактных воздухораспределителей.

Геометрические размеры канала и площадь сечения

Геометрия воздушного канала задаёт границы потока и определяет площадь поперечного сечения (обозначается как S или F), измеряемую в квадратных метрах (м²). В качестве первичных линейных параметров используются внутренние габариты воздуховода:

• Для круглых каналов задаётся внутренний диаметр D.
• Для прямоугольных и квадратных каналов указываются ширина a и высота b (в спецификациях также обозначаются как стороны сечения).

В строительных чертежах и каталогах производителей геометрические размеры воздуховодов (D, a, b) всегда указываются в миллиметрах (мм), тогда как площадь сечения S (F) в аэродинамических уравнениях должна быть выражена строго в квадратных метрах (м²).

Линейная скорость воздушного потока

Искомая величина расчёта - линейная скорость воздуха в сечении (v). Физически этот параметр показывает расстояние, которое проходит условная частица воздушного потока вдоль оси воздуховода за единицу времени. В аэродинамике усреднённая по сечению скорость измеряется в метрах в секунду - м/с (в технической литературе встречается запись м/сек). Для вспомогательных инженерных оценок, сопоставления с метеорологическими данными или специфических технологических задач результат может переводиться в километры в час (км/ч).

Правила перевода единиц измерения для соблюдения размерности

Прямая подстановка проектных данных (расхода в м³/ч и размеров в мм) без предварительной конвертации приводит к грубым математическим ошибкам в несколько порядков. Чтобы получить линейную скорость в м/с, объёмный расход необходимо перевести в м³/с, а линейные габариты канала - в метры (м), после чего вычислить площадь в м².

Ниже приведена сводная таблица параметров, их стандартных обозначений и математических правил приведения к базовым единицам расчёта:

Соблюдение размерности на этапе подготовки данных гарантирует корректность вычислений. Например, при проектном расходе L = 1800 м³/ч базовое значение составит 1800 / 3600 = 0,5 м³/с. Если воздух идёт по прямоугольному каналу со сторонами a = 500 мм и b = 200 мм, предварительный перевод габаритов в метры даёт значения 0,5 м и 0,2 м, что сразу позволяет получить рабочую площадь сечения S = 0,1 м², готовую к прямой подстановке в расчётные формулы.

Математические формулы определения скорости потока и геометрии сечений

Основой для вычисления средней линейной скорости в любой точке вентиляционной сети служат уравнение расхода и уравнение неразрывности потока для несжимаемой среды. В пределах обычных систем вентиляции плотность воздуха считается постоянной, поэтому объёмный расход на неразветвлённом участке остаётся неизменным, а скорость движения обратно пропорциональна площади канала.

При использовании базовых единиц системы СИ (расход в м³/с, площадь в м²) зависимость выражается отношением Q / S. Поскольку в проектной документации воздухообмен практически всегда задаётся в м³/ч, в знаменатель вводится переводной коэффициент времени, что даёт базовую инженерную формулу:

V = Q / (3600 × S)

В этом выражении V (или v) - искомая скорость потока в м/с, Q (также обозначается как L или G в зависимости от принятой в проекте нотации) - объёмный расход в м³/ч, а S (или F) - площадь поперечного сечения в м². Если в канале меняется геометрия (например, установлен переход на меньший типоразмер), по уравнению неразрывности выполняется равенство:

v₁ × S₁ = v₂ × S₂

Это соотношение позволяет быстро находить новую скорость при изменении габаритов воздуховода без повторного пересчёта через часовой расход: достаточно умножить исходную скорость v₁ на отношение площадей S₁ / S₂.

Расчёт для круглых и прямоугольных воздуховодов

Порядок вычисления площади поперечного сечения S и вид итоговой рабочей формулы зависят от конфигурации профиля канала. В инженерной практике для ускорения расчётов формулу площади объединяют с базовым уравнением расхода и коэффициентами перевода миллиметров в метры.

Круглые каналы

Геометрия круглого воздуховода задаётся внутренним диаметром d или радиусом r. Площадь круга в квадратных метрах при известных размерах в метрах вычисляется по классическим выражениям:

S = π × r² = (π × d²) / 4 ≈ 0,785 × d²

Если подставить выражение площади через диаметр в основное уравнение скорости, получится развёрнутая формула. В практических расчётах, где объёмный расход G задан в м³/ч, а диаметр d подставляется в метрах (либо при согласованном сокращении десятичных порядков), используется рабочая формула:

v = (G × 4) / (3600 × 3,14 × d²)

В сокращённой инженерной записи, когда коэффициент перевода часов в секунды представлен как 3,6 (при соответствующем масштабировании числителя или единиц диаметра), выражение принимает вид:

v = G ∙ 4 / (3,6 ∙ 3,14 ∙ d²)

Чтобы избежать ошибок с положением запятой при ручной подстановке в сокращённые формулы, нужно следить за размерностью диаметра: при подстановке d в метрах знаменатель должен содержать полный делитель 3600, а при подстановке d в миллиметрах числитель дополнительно умножается на 1 000 000 (квадрат тысячи).

Прямоугольные каналы

Для прямоугольного сечения со сторонами a и b (ширина и высота) площадь определяется перемножением габаритов: S = a × b. Если стороны выражены в миллиметрах, площадь в квадратных метрах равна (a × b) / 1 000 000.

Подстановка этой зависимости в уравнение расхода при L в м³/ч даёт удобную рабочую формулу для прямого расчёта скорости:

v = (L × 1000) / (3,6 × ш × в)

В данной записи L - расход воздуха в м³/ч, а параметры «ш» (ширина a) и «в» (высота b) подставляются напрямую в миллиметрах. Коэффициенты 1000 в числителе и 3,6 в знаменателе получены путём сокращения дроби 1 000 000 / 3600, что избавляет от необходимости предварительно переводить миллиметры в метры.

Сводка расчётных выражений для стандартных профилей приведена в таблице:

Живое сечение воздухораспределителей

При расчёте скорости воздуха на выходе из вентиляционных решёток, диффузоров, анемостатов или струйных сопел нельзя использовать их габаритную (строительную) площадь. Конструктивные элементы устройства - рама, поворотные жалюзи, перфорация, кольца или центральный диск-обтекатель - перекрывают часть прохода, из-за чего поток сжимается и ускоряется.

Для таких элементов в расчётную формулу вместо геометрической площади канала S подставляется площадь живого сечения (Sж или Fж) - фактическая суммарная площадь свободных щелей или отверстий, через которые проходит воздух. Она связана с габаритной площадью посадочного отверстия через коэффициент живого сечения (Кжс, обычно находится в пределах от 0,4 до 0,9):

Sж = Sгаб × Кжс

Точное значение площади живого сечения в м² указывается в техническом каталоге производителя для конкретного типоразмера решётки или анемостата. Например, если решётка с посадочным размером 400 × 200 мм (габаритная площадь 0,08 м²) имеет Кжс = 0,75, то её живое сечение составит 0,06 м². При расходе 540 м³/ч реальная скорость истечения струи между ламелями будет равна 540 / (3600 × 0,06) = 2,5 м/с, тогда как в подводящем воздуховоде того же размера воздух двигался со скоростью 1,875 м/с.

Периметр, гидравлический и эквивалентный диаметры

Прямоугольные и круглые воздуховоды одинаковой площади поперечного сечения ведут себя в вентиляционной сети по-разному. Чтобы приводить некруглые каналы к круглому эталону и сопоставлять их пропускную способность, в расчётах используют три взаимосвязанных геометрических параметра:

• Смоченный периметр сечения (P) - сумма длин всех внутренних стенок канала, с которыми соприкасается воздушный поток. Для круглого воздуховода P = π × d, для прямоугольного со сторонами a и b периметр равен P = 2 × (a + b). При одинаковой площади сечения у прямоугольного канала периметр всегда больше, чем у круглого, и эта разница растёт по мере увеличения соотношения сторон a / b.
• Гидравлический диаметр (dг или Dг) - расчётная геометрическая характеристика, отражающая отношение площади потока к периметру трения. Определяется по универсальной формуле dг = (4 × S) / P. Для прямоугольного воздуховода со сторонами a и b формула принимает вид:

  dг = (2 × a × b) / (a + b)

  Для круглого канала гидравлический диаметр строго равен его геометрическому диаметру d.
• Эквивалентный диаметр по скорости (d экв или Dэкв) - диаметр такого условного круглого воздуховода, в котором при равной с прямоугольным каналом линейной скорости потока возникают одинаковые удельные потери на трение. Численно эквивалентный диаметр по скорости совпадает с гидравлическим диаметром:

  Dэкв = (2 × a × b) / (a + b)

Различие между простой равновеликой площадью и эквивалентным диаметром хорошо заметно на конкретных числах. Прямоугольный воздуховод сечением 600 × 300 мм имеет площадь S = 0,18 м² и периметр P = 1,8 м. Его эквивалентный диаметр по скорости составит Dэкв = (2 × 600 × 300) / (600 + 300) = 400 мм. Однако площадь круга диаметром 400 мм равна примерно 0,1256 м², что заметно меньше 0,18 м². Это означает, что для сохранения одинаковой расчётной скорости при переходе с прямоугольного сечения на круглое подбор ведут по равенству площадей (понадобится круглый диаметр около 479 мм, на практике - ближайший стандартный 450 или 500 мм), а Dэкв = 400 мм применяют для корректного сопоставления работы профилей по номограммам, составленным для круглых труб.

Влияние скорости воздуха на аэродинамические характеристики сети

Линейная скорость воздушного потока v выступает базовым аргументом при определении режима движения среды и вычислении потерь давления на участках вентиляционной сети. Любое изменение скорости, вызванное корректировкой расхода или переходом на другой типоразмер сечения, непропорционально меняет аэродинамическое сопротивление воздуховодов и фасонных деталей.

Аэродинамический режим течения и число Рейнольдса

Характер движения воздушных слоёв внутри канала зависит от соотношения сил инерции и сил вязкого трения, которое выражается безразмерным числом Рейнольдса Re:

Re = (v × dг) / ν

В этой зависимости v - линейная скорость потока в м/с, dг - гидравлический диаметр канала в м (для круглых воздуховодов равен геометрическому диаметру d), а ν - коэффициент кинематической вязкости воздуха в м²/с. Кинематическая вязкость напрямую зависит от температуры воздуха: при стандартных +20 °C её значение составляет около 15 × 10⁻⁶ м²/с, а при нагревании воздуха в системах воздушного отопления вязкость возрастает, что при неизменной скорости снижает значение Re.

В зависимости от величины числа Рейнольдса в канале формируются следующие режимы течения:

• Ламинарный режим (Re < 2300) - слоистое упорядоченное движение воздуха без перемешивания между слоями. Возникает при крайне малых скоростях в узких зазорах, капиллярах или внутри кассет специфических воздухоочистителей.
• Переходная область (2300 ≤ Re ≤ 4000) - неустойчивый режим, при котором слоистое течение начинает разрушаться с образованием отдельных вихрей у стенок канала.
• Турбулентный режим (Re > 4000) - вихревое интенсивное перемешивание воздушной среды с выравниванием профиля скоростей по сечению. Практически во всех магистралях и ответвлениях вентиляционных систем при рабочих скоростях от 1 м/с и выше число Рейнольдса составляет десятки и сотни тысяч единиц, поэтому расчёт сопротивления ведут для условий развитой турбулентности.

Динамическое, статическое и полное давление

Движущийся воздушный поток обладает кинетической энергией, мерой которой служит динамическое давление Pд, измеряемое в Паскалях (Па). Величина динамического давления прямо пропорциональна плотности воздуха ρ (при +20 °C и нормальном атмосферном давлении принимается равной 1,2 кг/м³) и квадрату линейной скорости потока:

Pд = (ρ × v²) / 2

Квадратичная зависимость означает, что увеличение скорости воздуха в канале в 2 раза приводит к росту динамического давления ровно в 4 раза. Если при скорости 4 м/с величина Pд составляет (1,2 × 4²) / 2 = 9,6 Па, то при разгоне потока до 8 м/с динамическое давление достигает (1,2 × 8²) / 2 = 38,4 Па.

В каждом расчётном сечении воздуховода полное давление Pп складывается из статического давления Pст и динамического давления Pд:

Pп = Pст + Pд

Статическое давление действует равномерно во всех направлениях, обеспечивая напор на стенки канала и проталкивание воздуха сквозь сеть. Динамическое давление направлено строго вдоль вектора скорости. При сужении канала (например, в конфузоре) скорость потока v и динамическое давление Pд возрастают, а статическое давление Pст падает на соответствующую величину за вычетом потерь на преодоление гидравлического сопротивления участка.

Потери давления на трение по длине воздуховода

При движении воздуха вдоль стенок канала возникают касательные напряжения трения, которые приводят к необратимому падению статического и полного давления. Полные потери на трение ΔPтр на прямолинейном участке длиной l (в м) определяются через удельные потери давления на трение R (в Па/м):

ΔPтр = R × l

Удельные потери на трение рассчитывают по фундаментальному уравнению Дарси - Вейсбаха, связывающему коэффициент гидравлического трения λ, геометрический или эквивалентный диаметр и динамическое давление:

R = (λ / Dэкв) × ((ρ × v²) / 2) = (λ / Dэкв) × Pд

Коэффициент гидравлического трения λ зависит от режима течения (числа Рейнольдса) и состояния внутренней поверхности воздуховода. В ламинарном режиме шероховатость стенок не влияет на сопротивление, и коэффициент λ вычисляют по формуле Пуазейля:

λ = 64 / Re

В переходной и турбулентной зонах, характерных для реальных воздуховодов, для нахождения λ применяют универсальную формулу Альтшуля:

λ = 0,11 × (kэ / Dэкв + 68 / Re)^0,25

Параметр kэ представляет собой абсолютную эквивалентную шероховатость стенок канала, которая зависит от материала изготовления, способа сборки и состояния поверхности. Типовые значения шероховатости для различных материалов воздуховодов приведены в таблице.

При высоких скоростях потока и больших значениях kэ слагаемое 68 / Re в формуле Альтшуля становится пренебрежимо малым по сравнению с относительной шероховатостью kэ / Dэкв. Наступает область квадратичного сопротивления (автомодельный режим), где коэффициент λ перестаёт зависеть от числа Рейнольдса и вязкости воздуха, а потери R растут строго пропорционально квадрату скорости v².

Местные сопротивления на фасонных элементах

Помимо трения по длине, воздушный поток теряет энергию в местах изменения направления движения, площади или формы поперечного сечения, а также при слиянии и разделении струй. Возникающие при этом срывы потока и вихревые зоны создают местные сопротивления Z (в Па). Расчёт потерь давления на единичном препятствии производят через безразмерный КМС ξ и динамическое давление:

Z = ξ × ((ρ × v²) / 2) = ξ × Pд

Если на расчётном участке воздуховода постоянного сечения (с неизменной скоростью v) последовательно установлено несколько фасонных элементов или запорно-регулирующих устройств, их КМС суммируют, а общие потери на местные сопротивления находят через сумму КМС Σξ:

Zобщ = Σξ × ((ρ × v²) / 2) = Σξ × Pд

При наличии элементов с переменным сечением (переходы, диффузоры, конфузоры, тройники) важно учитывать, к какой именно скорости приведён табличный коэффициент ξ - к скорости во входном или выходном сечении детали.

Величина КМС ξ определяется геометрией конкретного сетевого элемента:

• Отводы - потери зависят от угла поворота (45°, 90°) и радиуса закругления; штампованные и секторные отводы с большим радиусом закругления имеют меньший ξ, чем прямоугольные колена под прямым углом без направляющих лопаток.
• Тройники - на проход и на ответвление действуют разные коэффициенты сопротивления, которые зависят от соотношения скоростей и площадей сечений магистрали и боковой ветки, а также от режима работы (разделение или слияние потоков).
• Переходы и конфузоры - плавное сужение потока (конфузор) при малых углах конусности характеризуется минимальным вихреобразованием и низким ξ, тогда как резкое расширение сечения сопровождается отрывом струи от стенок и значительными потерями давления.
• Дроссель-клапаны, шиберы и диафрагмы - регулирующие устройства, создающие искусственное местное сопротивление за счёт перекрытия части проходного сечения; при повороте лопатки дроссель-клапана или задвижки шибера коэффициент ξ может увеличиваться с долей единицы до нескольких десятков и сотен.

Суммарные потери полного давления ΔPуч на любом расчётном участке вентиляционной сети представляют собой сумму потерь на трение по длине и местных сопротивлений:

ΔPуч = R × l + Z = ((λ × l) / Dэкв + Σξ) × ((ρ × v²) / 2)

Выражение наглядно показывает, что линейная скорость v входит в обе составляющие гидравлического сопротивления во второй степени. Даже незначительное завышение скорости в канале за счёт выбора меньшего диаметра оборачивается лавинообразным ростом потерь давления как на прямых участках, так и на каждом отводе, тройнике или шибере.

Нормативные и рекомендуемые скорости на участках вентиляционных систем

Квадратичный рост гидравлического сопротивления при увеличении скорости потока заставляет искать баланс между капитальными затратами на воздуховоды и эксплуатационными расходами на электроэнергию, а также учитывать акустический комфорт в обслуживаемых помещениях. Полученное в результате расчёта числовое значение в м/с сопоставляют с критериями профильной нормативной и справочной базы. Базовые требования к проектированию вентиляции и выбору параметров воздушной среды зафиксированы в СП 60.13330.2020 и предшествующем ему СНиП 41-01-2003. Ограничения по акустическому воздействию оборудования и воздуховодов регламентирует СП 51.13330.2011, а детализированные табличные ориентиры для участков разной конфигурации и назначения содержатся в справочнике проектировщика Староверова и справочнике Идельчика.

В инженерной практике разграничивают понятия рекомендуемой и предельно допустимой скорости движения воздуха. Рекомендуемые значения соответствуют экономически целесообразному режиму, при котором система работает тихо и не требует вентилятора с избыточным напором. Допустимые пороги представляют собой верхний предел, назначаемый в условиях стеснённого монтажного пространства (например, за подшивным потолком или в узких коммуникационных шахтах), когда прокладка габаритного канала невозможна и шум от потока не превышает нормативов для конкретной категории помещения.

Распределение скоростей по функциональным участкам сети

Вентиляционная сеть проектируется с постепенным снижением скорости движения воздуха по мере удаления от вентилятора к конечным воздухораспределителям. Такое ступенчатое замедление потока сглаживает аэродинамический шум перед выходом воздуха в рабочую зону и облегчает гидравлическую балансировку ответвлений. Проверка расчётного показателя выполняется с привязкой к конкретному узлу трассы:

• Воздухозаборные шахты и приёмные отверстия - начальные элементы приточных систем, где скорость ограничивают для предотвращения затягивания в сеть капель атмосферных осадков, снега и крупного уличного мусора.
• Корневое сечение воздуховода - участок непосредственного присоединения к патрубку вентилятора или вентиляционной установки, характеризующийся максимальной скоростью потока в пределах всей магистрали.
• Магистральный воздуховод (магистральная ветка) - основной транзитный канал, транспортирующий суммарный объём воздуха от установки до точек разветвления; здесь поддерживается высокая скорость для минимизации металлоёмкости и габаритов трассы.
• Боковое ответвление и распределительный воздуховод - участки, отходящие от магистрали к отдельным этажам, зонам или группам помещений; скорость в них намеренно снижают относительно магистральной ветки для уменьшения местных потерь давления на тройниках и снижения генерации шума вблизи обслуживаемых комнат.
• Подводка к решётке - конечный участок перед воздухораспределителем (диффузором, анемостатом или вентиляционной решёткой), где требуется минимальная скорость потока для исключения свиста на жалюзи и формирования комфортной воздушной струи без сквозняков в рабочей зоне.

Зависимость скоростного режима от назначения системы

Требования к кинематическим параметрам потока радикально меняются в зависимости от физического принципа побуждения тяги, категории здания и свойств перемещаемой среды. Оценка полученного результата расчёта опирается на специфику конкретной инженерной системы.

Последствия превышения рекомендуемой скорости потока

Использование воздуховодов заниженного сечения приводит к выходу расчётной скорости за пределы рекомендуемых диапазонов. В системах общеобменной вентиляции это вызывает комплекс эксплуатационных и аэродинамических проблем:

• Генерация аэродинамического шума - при обтекании высокоскоростным турбулентным потоком острых кромок тройников, заслонок дроссель-клапанов и ламелей решёток возникает срыв вихрей. Интенсивность звуковой мощности аэродинамического шума растёт пропорционально пятой-шестой степени скорости потока, в результате чего уровень звукового давления в дБА внутри обслуживаемого помещения превышает санитарные пороги, установленные СП 51.13330.2011.
• Вибрация стенок каналов - повышенное динамическое давление и пульсации турбулентного потока вызывают низкочастотное дребезжание тонколистовой стали (особенно на широких гранях прямоугольных воздуховодов), что передаёт структурный шум на строительные конструкции и расшатывает фланцевые и ниппельные соединения.
• Рост сопротивления и падение производительности - из-за квадратичной зависимости потерь давления от скорости гидравлическая характеристика сети становится слишком крутой. Рабочая точка вентилятора смещается в зону меньших расходов: фактический воздухообмен в помещениях падает ниже проектного значения, так как вентилятор физически не способен продавить расчётный объём воздуха через узкий канал.
• Снижение энергоэффективности - потребляемая электрическая мощность привода вентилятора пропорциональна произведению объёмного расхода на полное давление, а значит, находится в кубической зависимости от скорости воздуха в сети. Увеличение скорости потока в два раза при сохранении геометрии трассы приводит к восьмикратному росту затрат электроэнергии на перемещение среды.

Применение расчёта при проектировании, аэродинамической увязке и ПНР

Чтобы исключить перерасход электроэнергии, шум и потерю производительности на этапе эксплуатации, связь между расходом, сечением и линейной скоростью воздуха используют на всех стадиях жизненного цикла вентиляционной сети - от первичного подбора габаритов трассы до инструментальной сдачи объекта в эксплуатацию.

Проектирование сечений по методу допустимых скоростей

При разработке схемы воздуховодов исходными данными служат проектный объёмный расход воздуха L на каждом участке и нормативная рекомендуемая скорость потока v для данного типа канала. Прямой и обратный расчёты позволяют подобрать геометрию сети так, чтобы фактическая скорость держалась в допустимом диапазоне.

Последовательность подбора сечения по методу допустимых скоростей включает четыре шага:

• Определение ориентировочной площади поперечного сечения - расчётный расход подставляют в обратное выражение S = L / (3600 · v), где на месте v стоит верхний или средний предел рекомендуемой скорости для магистрали либо ответвления.
• Вычисление теоретических габаритов - для круглых каналов расчётный диаметр находят по формуле D = 2 × √(S/π). Для прямоугольных трасс задают одну сторону (обычно высоту с учётом запотолочного пространства) и делят требуемую площадь S на этот размер для получения ширины.
• Округление до стандартного типоразмера - полученные дробные значения приводят к ближайшему размеру из номенклатурного ряда стандартных круглых или прямоугольных воздуховодов (например, переход от расчётных 238 мм к стандартному диаметру 250 мм или выбор сечения 400 × 200 мм).
• Проверочный пересчёт фактической скорости - в базовую формулу скорости подставляют точную площадь выбранного стандартного воздуховода. Если при округлении в меньшую сторону скорость превысила акустический порог, выбирают следующий больший типоразмер из стандартного ряда.

Балансировка и аэродинамическая увязка ветвей сети

В разветвлённой вентиляционной системе воздух движется по пути наименьшего сопротивления: без дополнительной настройки ближние к вентилятору решётки получают избыточный объём воздуха, а дальние ветви испытывают дефицит расхода. Задача аэродинамической увязки состоит в том, чтобы уравнять потери давления между параллельными участками на каждом тройнике.

Расчёт фактической скорости потока после подбора стандартных сечений даёт точные значения для вычисления динамического давления, потерь на трение по длине и местных сопротивлений каждой ветки. Если невязка по давлению между основным направлением (диктующей веткой) и боковым ответвлением превышает допустимый предел, проектировщик применяет один из двух методов регулирования:

• Изменение диаметра или сечения канала - уменьшение типоразмера воздуховода на попутной короткой ветке увеличивает в ней скорость воздуха. За счёт квадратичной зависимости сопротивления от скорости потери давления на этом участке возрастают, и ветви уравновешиваются естественным путём без установки дополнительных заслонок. При этом проверочный расчёт скорости обязателен, чтобы убедиться, что заужение канала не приведёт к генерации шума.
• Установка дросселирующих устройств - если уменьшить сечение нельзя из-за превышения допустимой скорости потока, в канал монтируют дроссель-клапан, диафрагму или ирисовый клапан. Знание точной расчётной скорости и динамического давления в сечении позволяет вычислить требуемый коэффициент местного сопротивления КМС для подбора диаметра отверстия диафрагмы или угла поворота заслонки.

Инструментальный контроль и ПНР по ГОСТ 12.3.018-79

После завершения монтажа проводят ПНР, цель которых - вывести фактические расходы воздуха на проектные значения и оформить паспорт вентиляционной системы. Поскольку напрямую измерить объёмный расход в крупном воздуховоде невозможно, наладчики определяют среднюю скорость потока в канале и пересчитывают её в расход через площадь поперечного сечения.

Натурные аэродинамические испытания выполняют в соответствии с требованиями ГОСТ 12.3.018-79. Измерения проводят в специально выбранном мерном сечении на прямолинейном участке воздуховода, удалённом от отводов, тройников, переходов и клапанов, чтобы поток успел выровняться после местных возмущений. Профиль скоростей в сечении всегда неравномерный (максимум в ядре потока и торможение у стенок), поэтому замеры делают в нескольких точках по координатной сетке - методом траверсирования сечения - после чего вычисляют среднее арифметическое значение скорости.

Для инструментального замера скорости и давления при ПНР применяют следующие средства измерения:

В ходе ПНР инженер-наладчик сопоставляет расчётную скорость из проекта со средним значением скорости, полученным по результатам замеров в мерном сечении с учётом погрешности измерений прибора. Если фактическая скорость на участке отклоняется от проектной сверх установленного допуска, положение регулирующих заслонок и частоту вращения рабочего колеса вентилятора корректируют до тех пор, пока скорости во всех ветвях не совпадут с расчётными значениями.

Примеры расчёта скорости воздуха для круглых и прямоугольных каналов

Для проверки проектных решений или подготовки данных перед наладкой сети расчётные зависимости подставляют под конкретные геометрические размеры участков и заданные расходы воздуха. Ниже разобраны три типовые расчётные ситуации: для круглого магистрального канала, прямоугольного ответвления и воздухораспределительного устройства.

Расчёт скорости в круглом магистральном воздуховоде

По магистральному участку приточной системы круглого сечения со стандартным внутренним диаметром d = 315 мм транспортируется объёмный расход воздуха L = 1800 м³/ч. Требуется определить фактическую линейную скорость потока на этом участке и оценить её соответствие режиму работы магистрали.

Порядок вычисления включает перевод исходных величин к базовым единицам измерения и подстановку в уравнение расхода:

• Диаметр канала переводится из миллиметров в метры: d = 315 / 1000 = 0,315 м.
• Определяется площадь поперечного сечения круглого воздуховода: S = (3,1416 × 0,315²) / 4 = (3,1416 × 0,099225) / 4 ≈ 0,07793 м².
• Вычисляется скорость воздушного потока: v = 1800 / (3600 × 0,07793) = 0,5 / 0,07793 ≈ 6,42 м/с.

При использовании прямой рабочей формулы для круглых каналов без промежуточного округления площади результат совпадает: v = (1800 × 4) / (3600 × 3,1416 × 0,315²) = 7200 / 1122,19 ≈ 6,42 м/с. Полученное значение 6,42 м/с укладывается в рабочий диапазон для магистральных воздуховодов механической общеобменной вентиляции. Если бы этот же расход подавался по каналу диаметром 250 мм (S ≈ 0,04909 м²), скорость выросла бы до 10,19 м/с, что привело бы к повышенной генерации аэродинамического шума и избыточным потерям давления на трение.

Расчёт скорости в прямоугольном ответвлении

От магистрали отходит боковое прямоугольное ответвление сечением a × b = 400 × 200 мм, которое подаёт в обслуживаемую зону расход воздуха L = 1000 м³/ч. Необходимо найти скорость движения воздуха в этом ответвлении.

Вычисление выполняется через площадь прямоугольника с предварительным переводом сторон в метры (a = 0,4 м, b = 0,2 м). Площадь поперечного сечения канала составляет S = 0,4 × 0,2 = 0,08 м². Подстановка данных в базовую формулу даёт следующее значение скорости:

v = 1000 / (3600 × 0,08) = 1000 / 288 ≈ 3,47 м/с

Расчётная скорость 3,47 м/с оптимальна для бокового ответвления: поток движется достаточно быстро для компактного размещения короба за подшивным потолком, но не создаёт акустического дискомфорта перед воздухораспределителями.

Расчёт скорости на выходе из вентиляционной решётки

Через приточную настенную решётку с посадочными габаритами строительного проёма 300 × 150 мм в помещение поступает расход воздуха L = 270 м³/ч. За счёт рамки и жалюзийных ламелей коэффициент живого сечения изделия составляет 0,72. Требуется определить реальную скорость истечения струи из решётки.

Если подставить в расчёт габаритную площадь проёма (0,3 × 0,15 = 0,045 м²), полученная условная скорость составит 270 / (3600 × 0,045) = 1,67 м/с. Однако воздух проходит только через свободные щели между ламелями, поэтому расчёт ведут строго по площади живого сечения:

• Определяется фактическая площадь живого сечения воздухораспределителя: Sж = 0,045 × 0,72 = 0,0324 м² (в техническом каталоге производителя этот параметр часто приводится сразу в готовом виде для каждой модели решётки или диффузора).
• Рассчитывается действительная скорость воздуха на выходе из щелей решётки: v = 270 / (3600 × 0,0324) = 270 / 116,64 ≈ 2,31 м/с.

Игнорирование площади живого сечения в данном примере занижает расчётную скорость почти на треть (1,67 м/с вместо реальных 2,31 м/с). Полученное значение 2,31 м/с показывает, что для тихих помещений с постоянным пребыванием людей выбранная решётка может создавать заметный шум на ламелях или сквозняк в рабочей зоне, поэтому на этапе проектирования целесообразно выбрать типоразмер с большей площадью живого сечения (например, 400 × 150 мм или 300 × 200 мм), чтобы снизить выходную скорость до 1,5-1,8 м/с.

Сводное сопоставление расчётных случаев

Параметры и результаты рассмотренных примеров сведены в общую таблицу для наглядного сравнения того, как по мере продвижения воздуха от магистрали к воздухораспределителю изменяются геометрическая площадь, расход и скорость потока.
