Объём проходящего воздуха через заданное сечение

Инструмент определяет объём проходящего воздуха через заданное сечение вентиляционного канала, воздуховода или решётки за единицу времени. В инженерных расчётах этот показатель называют объёмным расходом воздуха и обозначают латинскими буквами Q или L. Вычисление опирается на прямую физическую связь между геометрией канала и кинематикой потока: чем шире проходное отверстие и выше скорость движения среды, тем больший объём воздушной массы перемещается по системе. Калькулятор принимает на вход геометрические параметры сечения наряду со скоростью потока и мгновенно возвращает точное значение пропускной способности.

Для получения результата достаточно указать среднюю скорость воздушного потока V и площадь поперечного сечения S (в зарубежной документации также используется обозначение A) либо линейные размеры канала - внутренний диаметр для круглых труб или ширину и высоту для прямоугольных коробов.

Базовые параметры, связывающие геометрию воздуховода и аэродинамические показатели в рамках данного расчёта:

• Площадь поперечного сечения (S, A) - свободная внутренняя площадь канала в квадратных метрах (м²), определяемая по его внутренним габаритам или живому сечению воздухораспределителя.
• Скорость воздушного потока (V) - усреднённое по сечению расстояние в метрах, которое воздушная масса проходит за одну секунду (м/с).
• Объёмный расход воздуха (Q, L) - итоговый объём перемещаемой воздушной среды, выраженный в кубических метрах в час (м³/ч), кубических метрах в секунду (м³/с), литрах в секунду (л/с) или CFM.

Такой расчёт необходим на всех этапах работы с вентиляционными сетями и воздуховодами. При проектировании инженеры подбирают сечения магистралей так, чтобы пропустить нужный объём воздуха без превышения допустимой скорости и генерации аэродинамического шума. Во время пусконаладки, проверки и паспортизации смонтированных систем задача решается на основе инструментальных замеров. Специалист измеряет фактическую скорость потока анемометром или трубкой Пито, вводит габариты канала и получает реальный расход воздуха для сравнения с проектными показателями.

Математическая модель и формула объёмного расхода воздуха

Теоретической основой для вычисления пропускной способности вентиляционных каналов служит уравнение неразрывности потока. В прикладной аэродинамике низких скоростей воздух рассматривается как несжимаемая среда с постоянной плотностью на расчётном участке. Это означает, что при установившемся движении без утечек и подсосов через любое поперечное сечение замкнутого канала за единицу времени проходит один и тот же объём воздушной массы.

При изменении геометрии трассы уравнение неразрывности описывается равенством произведений площади и скорости на разных участках: S1 × V1 = S2 × V2 = const. На этом физическом законе базируется прямое вычисление расхода в конкретной точке измерения.

Базовая формула в системе СИ и инженерная адаптация

В системе СИ исходное соотношение связывает геометрию сечения и кинематический показатель движения среды за одну секунду. Базовая расчётная формула имеет вид:

Q = S × V

В этом выражении Q - секундный объёмный расход в м³/с, S - площадь поперечного сечения в м², V - средняя скорость потока в м/с.

Секундный расход применяется в фундаментальных газодинамических вычислениях, но в инженерной практике проектирования и наладки вентиляции стандартом является часовой расход воздуха, обозначаемый буквой L (или Qч). Поскольку один астрономический час содержит 3600 секунд (60 минут × 60 секунд), для получения результата в м³/ч в базовую математическую модель вводится постоянный переводной множитель 3600:

L = 3600 × S × V

При подстановке площади S в квадратных метрах (м²) и скорости V в метрах в секунду (м/с) итоговое значение L сразу получается в кубических метрах в час (м³/ч).

Характер математической зависимости параметров

Формула расхода представляет собой линейную функцию двух переменных с прямой пропорциональной зависимостью. Итоговый объём перемещаемого воздуха реагирует на изменение любого из входных множителей строго пропорционально:

• При неизменном сечении канала S увеличение скорости потока V в 2 раза приводит к двукратному росту объёмного расхода Q (или L).
• При сохранении постоянной скорости воздуха V двукратное увеличение площади сечения воздуховода S также даёт двукратный прирост пропускаемого объёма.
• Одновременное изменение обоих параметров перемножает их коэффициенты влияния: если площадь канала увеличить в 1,5 раза, а скорость потока повысить в 2 раза, итоговый объём проходящего воздуха вырастет в 3 раза (1,5 × 2 = 3).

Обратные выражения для проектных и проверочных задач

На практике математическая модель используется не только для прямого нахождения объёма, но и в обратном порядке, когда требуемый расход воздуха уже задан техническим заданием или нормами воздухообмена. Путём алгебраического преобразования базового уравнения выводятся две производные формулы.

Варианты расчётных уравнений в зависимости от искомой величины в секундном и часовом выражении представлены в таблице:

Обратное выражение для площади S позволяет найти минимальную свободную площадь канала, способную пропустить нужный объём воздуха при заданной нормативной скорости, после чего по найденной площади подбирается ближайший стандартный типоразмер трубы или короба. Обратная формула для скорости V применяется для проверочного расчёта: когда стандартное сечение воздуховода уже выбрано, его фактическая площадь подставляется в знаменатель, чтобы убедиться, что реальная скорость потока остаётся в допустимых пределах.

Исходные параметры: площадь поперечного сечения и скорость потока

Точность вычисления объёма перемещаемой воздушной среды напрямую зависит от корректности задания двух базовых аргументов: расчётной площади сечения канала (S или A) и усреднённой скорости движения потока (V). Ошибка при снятии геометрических мерок или некорректный замер скорости приводят к пропорциональному искажению итогового показателя расхода.

Определение расчётной площади поперечного сечения

Для аэродинамических вычислений учитывается исключительно внутреннее проходное пространство канала, по которому свободно движется воздух. Наружные габариты воздуховода, включающие толщину металлических или пластиковых стенок, фланцевые соединения и слой наружной тепло- или звукоизоляции, в расчёт не берутся. Если внутренняя поверхность короба покрыта звукопоглощающим материалом, рабочие размеры замеряются между внутренними поверхностями этой облицовки.

Геометрические размеры воздуховодов в проектной документации и на строительных площадках принято указывать в миллиметрах (мм), тогда как формулы расхода требуют подстановки площади в квадратных метрах (м²). Порядок вычисления площади зависит от формы сечения канала и типа проверяемого участка:

При проведении замеров непосредственно на вентиляционных решётках, диффузорах или анемостатах использование общей габаритной площади рамки даёт завышенный результат. Жалюзи, направляющие лопатки, перфорация и перемычки перекрывают часть прохода, поэтому в формулу подставляется площадь живого сечения (площадь в свету). Этот параметр отражает фактическую сумму площадей всех открытых щелей или отверстий, через которые проходит струя. Значение живого сечения берётся из технического паспорта изделия либо вычисляется путём умножения площади проёма на поправочный коэффициент свободного сечения.

Параметр скорости воздушного потока и неравномерность профиля

Воздушный поток внутри замкнутого канала никогда не движется с одинаковой скоростью во всех точках поперечного сечения. Из-за вязкости воздуха и трения о внутренние стенки воздуховода пограничные слои тормозятся, а в центральной части (ядре потока) скорость достигает максимума. Дополнительную асимметрию в распределение скоростей вносят местные сопротивления: отводы, тройники, переходы сечений, шиберы и дроссель-клапаны, после которых возникают зоны завихрений и обратных токов.

Подстановка в расчётную формулу единичного замера, выполненного только по оси трубы, приведёт к существенному завышению вычисленного объёма воздуха. Для получения достоверного результата используется средняя скорость потока по сечению. Чтобы определить её при натурных испытаниях, выбирают прямой участок воздуховода на удалении от фасонных деталей, мысленно разбивают сечение на равновеликие кольцевые зоны (для круглых труб) или прямоугольные ячейки (для коробов), измеряют скорость в центре каждой зоны и вычисляют среднее арифметическое значение всех полученных точек.

Методы измерения фактической скорости воздуха

На этапе проектирования скорость потока задаётся как нормативный параметр, исходя из назначения здания, допустимого уровня аэродинамического шума и потерь давления. При паспортизации, пусконаладке и проверке уже смонтированных систем фактическую скорость определяют инструментально с помощью трёх основных типов приборов:

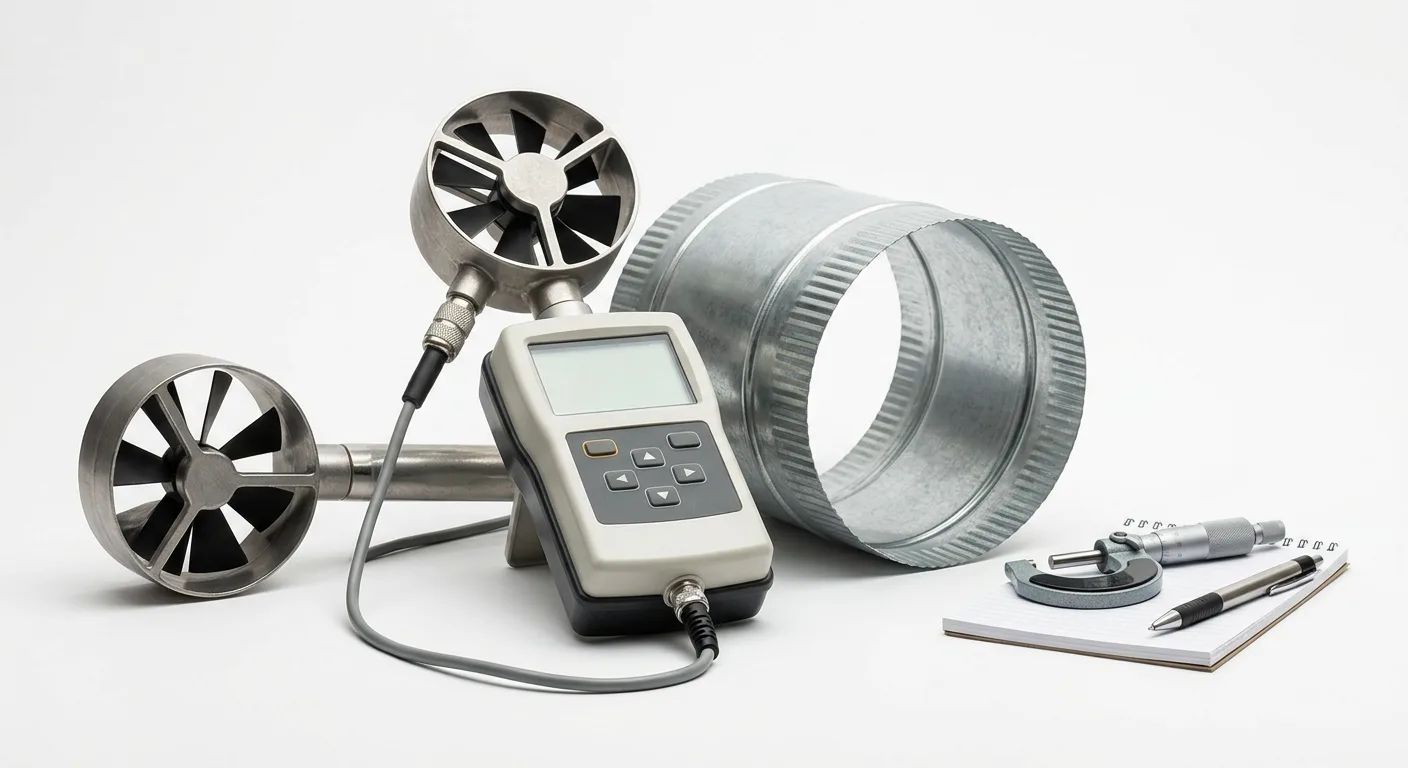

• Крыльчатые анемометры оснащены вращающимся импеллером, частота вращения которого пропорциональна скорости набегающего потока. Такие приборы удобны для замеров на приточных и вытяжных решётках, диффузорах и в широких проёмах, так как диаметр крыльчатки позволяет сразу усреднять поток на площади самого датчика.
• Термоанемометры работают по принципу охлаждения нагреваемого чувствительного элемента (нити или сферы) потоком воздуха. Компактный телескопический зонд позволяет вводить датчик внутрь воздуховода через небольшие технологические отверстия и фиксировать даже минимальные скорости движения среды, характерные для систем естественной вентиляции или ламинарных потоков.
• Трубка Пито (напорная трубка) в паре с дифференциальным манометром измеряет разность между полным и статическим давлением в потоке - динамическое давление. По величине динамического давления и известной плотности воздуха вычисляется скорость в конкретной точке сечения. Этот метод применяется для высокоточных замеров внутри магистральных каналов со средними и высокими скоростями движения среды, в том числе при высокой температуре или запылённости воздуха, где механические и тепловые датчики быстро выходят из строя.

Единицы измерения расхода воздуха и перевод величин

В технической документации, проектных спецификациях и каталогах вентиляционного оборудования объёмный расход воздуха фиксируется в различных единицах измерения в зависимости от региональных стандартов и масштаба системы. Базовой единицей в системе СИ выступает м³/с (в международной маркировке - CMS), однако для практических инженерных задач это значение слишком велико, поэтому в проектах вентиляции и кондиционирования основным стандартом является м³/ч (CMH).

При подборе импортных вентиляторов, компрессоров, пневмолиний или лабораторных вытяжных шкафов встречаются другие метрические и имперские единицы измерения:

• м³/мин (CMM) - применяется при оценке производительности промышленных компрессоров, воздуходувок и вакуумных насосов.
• л/с (LPS) - широко используется в европейских строительных нормах для расчёта санитарных норм воздухообмена на одного человека, а также при балансировке мелких распределительных элементов.
• л/мин (LPM) - стандартная размерность для медицинского газового оборудования, систем локальной аспирации, пневмоавтоматики и ротаметров малого расхода.
• CFM - основная единица измерения объёмного расхода в США и странах с имперской системой мер, определяющая объём воздуха в кубических футах, перемещаемый за одну минуту.

Соотношение единиц объёмного расхода и коэффициенты пересчёта

Перевод величин между метрическими единицами базируется на соотношении единицы объёма (1 м³ = 1000 л) и времени (1 час = 60 минут = 3600 секунд). Отсюда выводится ключевое инженерное равенство: 1 м³/с = 3600 м³/ч = 1000 л/с. При сопоставлении проектных данных в м³/ч с показаниями приборов или таблицами воздухораспределителей в л/с используется точный переходный коэффициент: 1 л/с = 3,6 м³/ч.

Для пересчёта характеристик оборудования, промаркированного в имперской системе (CFM), учитывается объём одного кубического фута, равный 0,0283168 м³. На основе этой константы 1 CFM за 60 минут составляет 1,699 м³/ч, а обратный перевод 1 м³/ч даёт приблизительно 0,5886 CFM.

Ниже приведена сводная таблица точных коэффициентов конвертации между основными единицами объёмного расхода воздуха:

Согласование размерностей исходных данных перед расчётом

Распространённая причина грубых ошибок при самостоятельном вычислении пропускной способности канала - подстановка в формулу исходных геометрических размеров и скорости без предварительного приведения к единой системе единиц. В строительных чертежах и спецификациях размеры воздуховодов всегда указываются в миллиметрах (мм), реже - в сантиметрах (см), тогда как скорость воздушного потока измеряется анемометрами в метрах в секунду (м/с).

Чтобы получить результат объёмного расхода в кубометрах (м³/с или м³/ч), линейные размеры сечения необходимо перевести в метры ещё до вычисления площади, либо применить соответствующие делители к уже найденной площади:

• При исходных размерах в миллиметрах: значение ширины, высоты или диаметра делится на 1000 (1 мм = 0,001 м). Если площадь сечения уже вычислена в квадратных миллиметрах (мм²), полученное число необходимо разделить на 1 000 000, так как 1 м² содержит 10⁶ мм².
• При исходных размерах в сантиметрах: каждый линейный размер делится на 100 (1 см = 0,01 м). Если площадь предварительно рассчитана в квадратных сантиметрах (см²), результат делится на 10 000, поскольку 1 м² равен 10⁴ см².

Только после того, как площадь поперечного сечения выражена в квадратных метрах (м²), а скорость потока приведена к м/с, перемножение этих параметров даёт физически корректный объёмный расход в м³/с.

Примеры расчёта пропускной способности круглых и прямоугольных воздуховодов

Практическое применение уравнений расхода наглядно демонстрирует последовательность перехода от исходных линейных габаритов и замеренной скорости к итоговым показателям производительности. В каждом сценарии вычисления выполняются с предварительным приведением геометрических размеров к метрам для соблюдения однородности единиц измерения.

Вычисление расхода воздуха в круглом воздуховоде

Исходные условия задачи: требуется определить объём воздуха, проходящего за один час через спирально-навивной воздуховод круглого сечения с внутренним диаметром D = 250 мм. По результатам инструментальных замеров в канале средняя скорость потока составляет V = 4,5 м/с.

Последовательность математических операций включает четыре этапа:

• Перевод внутреннего диаметра из миллиметров в метры: D = 250 / 1000 = 0,25 м.
• Вычисление площади поперечного сечения круглого канала (при π ≈ 3,1416): S = 3,1416 × (0,25 / 2)² = 3,1416 × 0,125² = 3,1416 × 0,015625 ≈ 0,04909 м².
• Определение секундного объёмного расхода: Q = 0,04909 × 4,5 ≈ 0,2209 м³/с (или 220,9 л/с).
• Перевод полученного значения в часовой расход путём умножения на 3600: L = 0,2209 × 3600 ≈ 795,24 м³/ч.

При необходимости промежуточное округление площади не выполняется: подстановка точного выражения S = π × 0,015625 непосредственно в итоговую формулу L = 3600 × 3,1416 × 0,015625 × 4,5 даёт значение 795,22 м³/ч. Разница в сотых долях кубометра обусловлена округлением числа π и промежуточной площади.

Определение пропускной способности прямоугольного канала

Исходные условия задачи: воздушный поток движется по магистральному прямоугольному воздуховоду с внутренними сторонами A = 500 мм (ширина) и B = 300 мм (высота). Средняя скорость движения среды по сечению равна V = 5,2 м/с. Необходимо найти секундную и часовую пропускную способность участка.

Алгоритм расчёта для прямоугольной конфигурации:

• Приведение линейных размеров сторон к метрам: A = 500 / 1000 = 0,5 м; B = 300 / 1000 = 0,3 м.
• Расчёт площади поперечного сечения: S = 0,5 × 0,3 = 0,15 м².
• Нахождение объёмного расхода в кубических метрах в секунду: Q = 0,15 × 5,2 = 0,78 м³/с.
• Вычисление часового расхода воздуха: L = 3600 × 0,78 = 2808 м³/ч.

Если исходную площадь вычислить в квадратных миллиметрах (500 × 300 = 150 000 мм²), то перед умножением на скорость полученное число делится на 1 000 000, что также приводит к значению 0,15 м².

Расчёт расхода через вентиляционную решётку и вытяжной зонт

При замерах на воздухораспределительных устройствах или местных отсосах в расчёт подставляется площадь живого сечения (в свету) либо площадь открытого заборного проёма, через которую непосредственно осуществляется движение воздуха.

Сценарий для вентиляционной решётки: в помещении установлена настенная вытяжная решётка с посадочными габаритами 400 × 200 мм. За счёт перекрытия проёма рамкой и жалюзи фактическая площадь живого сечения изделия по техническому паспорту составляет S = 0,056 м² (коэффициент свободного сечения равен 0,7 от габаритной площади 0,08 м²). Усреднённая скорость потока, замеренная крыльчатым анемометром вплотную к ламелям, равна V = 2,4 м/с. Подстановка этих данных в формулу часового расхода даёт: L = 3600 × 0,056 × 2,4 = 483,84 м³/ч (секундный расход Q = 0,1344 м³/с или 134,4 л/с). Использование в этом примере полной габаритной площади (0,08 м²) без учёта перекрытия проёма ламелями привело бы к завышению расчётного результата до 691,2 м³/ч.

Сценарий для вытяжного зонта: над технологическим оборудованием смонтирован прямоугольный купол вытяжного зонта с размерами открытого нижнего сечения 1200 × 800 мм (1,2 × 0,8 м). Требуется определить объём удаляемого воздуха, если средняя скорость всасывания в плоскости рабочего проёма зонта, зафиксированная термоанемометром по контрольным точкам, составляет V = 0,6 м/с. Площадь всасывающего отверстия равна S = 1,2 × 0,8 = 0,96 м². Секундный расход воздуха через плоскость зонта составляет Q = 0,96 × 0,6 = 0,576 м³/с, что при умножении на 3600 соответствует часовому расходу L = 2073,6 м³/ч.

Сводная таблица эталонных расчётов для типовых сечений

Для быстрой сверки промежуточных и итоговых вычислений в таблице приведены результаты расчёта пропускной способности для распространённых габаритов каналов при фиксированных значениях скорости.

Практическое применение результатов в аэродинамике и системах вентиляции

Вычисленный объёмный расход воздуха служит отправной точкой для проектирования, наладки и технической диагностики систем ОВКВ. Само по себе числовое значение в м³/ч или м³/с показывает лишь количество перемещаемой среды, но при сопоставлении с геометрией сети и проектными требованиями этот параметр определяет гидравлическую устойчивость, акустический комфорт и энергоэффективность всей вентиляционной установки.

Пусконаладка, балансировка сети и паспортизация

При вводе вентиляционной системы в эксплуатацию или плановом инструментальном контроле фактический расход воздуха, полученный расчётным путём по замерам скорости и площади сечения, сопоставляется с проектными показателями. Разветвлённая сеть воздуховодов без предварительной настройки распределяет воздух неравномерно: наибольший объём уходит по коротким участкам с минимальным аэродинамическим сопротивлением, тогда как дальние ветки испытывают дефицит расхода.

Для выравнивания показателей в проектные границы выполняется аэродинамическая балансировка с помощью регулирующих устройств - дроссель-клапанов, диафрагм или шиберов. Процесс строится на итерационных замерах и пересчётах:

• На контрольных участках всех ответвлений замеряется текущая скорость потока и вычисляется фактический расход L _факт .
• Полученные значения сравниваются с проектным расходом L _проект для каждого воздухораспределителя или ветки.
• На участках, где L _факт превышает проектное значение, проходное сечение частично перекрывается дроссель-клапаном для создания дополнительного местного сопротивления.
• После изменения положения заслонок замеры скорости и расчёт объёмного расхода повторяются до тех пор, пока распределение воздуха по всем веткам не сойдётся с проектным балансом.

Итоговые значения фактического расхода по каждой вентиляционной системе заносятся в технический паспорт вентсистемы и акт проверки эффективности. В протоколах фиксируются геометрические размеры сечения в створе измерения, замеренная скорость, расчётный фактический расход, проектная величина и процент невязки (отклонения) между ними.

Выбор типоразмера воздуховодов и оценка пропускной способности

При проектировании трассы инженер решает задачу поиска компромисса между строительными габаритами канала и аэродинамическими характеристиками потока. Один и тот же объём воздуха можно пропустить через воздуховод малого сечения на высокой скорости или через широкий канал при низкой скорости движения среды. Оценка пропускной способности на этапе подбора типоразмера позволяет избежать критических ошибок в работе магистральных воздуховодов и ответвлений.

В таблице представлено влияние выбранного соотношения сечения и скорости при фиксированном объёмном расходе на эксплуатационные параметры сети.

Потери давления на трение о стенки канала и в местных сопротивлениях (отводах, тройниках, переходах) напрямую зависят от динамического давления, которое растёт пропорционально квадрату скорости потока. Если при проверке существующей магистрали выясняется, что для пропуска требуемого объёма воздуха скорость в канале приходится поднимать до чрезмерных значений, система столкнётся с высоким уровнем генерируемого аэродинамического шума и риском того, что вентилятор не продавит возросшее сопротивление сети.

Переход от объёмного расхода к массовому

Объёмный расход Q и L оперирует геометрическим объёмом газа, который не является постоянной величиной при изменении термодинамических условий. Воздух сжимаем и меняет свой объём при нагреве, охлаждении или изменении барометрического давления. Для точных аэродинамических и теплотехнических проверок (например, при подборе калориферов, воздухоохладителей, рекуператоров или при расчёте систем удаления горячих газов) необходим переход к инвариантной величине - массовому расходу воздуха.

Массовый расход показывает массу воздуха, проходящую через поперечное сечение канала за единицу времени, и вычисляется путём умножения объёмного расхода на фактическую плотность воздушной среды:

ṁ = ρ × Q

В этой зависимости используются следующие переменные:

• ṁ - массовый расход воздуха (в кг/с при подстановке секундного расхода Q в м³/с, либо в кг/ч при использовании часового расхода L в м³/ч).
• ρ - плотность воздуха при текущих значениях температуры, влажности и давления (кг/м³).
• Q - рассчитанный объёмный расход воздуха через сечение (м³/с).

Для стандартных расчётов при температуре +20 °C и нормальном атмосферном давлении плотность сухого воздуха часто принимается равной 1,2 кг/м³. В этом учебном примере при секундном объёмном расходе Q = 0,5 м³/с (что соответствует часовому расходу L = 1800 м³/ч) массовый расход составит:

ṁ = 1,2 × 0,5 = 0,6 кг/с (или 2160 кг/ч).

Если тот же массовый поток (0,6 кг/с) проходит через секцию нагрева и его температура повышается, плотность воздуха ρ снижается. Чтобы через сечение воздуховода за секунду прошла та же самая масса более лёгкого и расширившегося тёплого воздуха, объёмный расход Q и фактическая скорость потока V после нагревателя неизбежно возрастут. Учёт этой связи предотвращает ошибки при сведении воздушного баланса между холодным притоком с улицы и тёплой вытяжкой из помещения.
