Давление движущегося воздуха по плотности и скорости

Онлайн-калькулятор вычисляет давление движущегося воздуха по плотности и скорости воздушного потока без ручной подстановки значений в формулы. Этот показатель в аэродинамике и гидравлике называют динамическим давлением или скоростным напором. Для получения результата достаточно ввести два исходных параметра: плотность среды (ρ) и скорость движения потока (v). Инструмент сразу рассчитывает итоговое значение, которое используется в инженерных и технических расчётах.

С физической точки зрения скоростной напор представляет собой удельную кинетическую энергию единицы объёма перемещающейся газовой среды. Это то дополнительное давление, которое возникает при полном торможении набегающего потока о неподвижную преграду.

Расчёт скоростного напора необходим при проектировании и наладке вентиляционных систем, воздуховодов и дымоходов. Полученная величина служит базой для определения потерь давления на трение по длине канала и в фасонных элементах - отводах, тройниках, переходах и решётках. Без точного значения динамического давления невозможно правильно подобрать вентилятор и сбалансировать воздушную сеть. В прикладной аэродинамике и строительном проектировании этот же расчёт применяют для оценки ветровых нагрузок на здания, ограждающие конструкции и наружное оборудование.

Формула динамического давления и физический смысл параметров

Математическая модель для вычисления скоростного напора опирается на прямое соотношение массовой характеристики газа и интенсивности его перемещения. Базовое уравнение, по которому выполняется расчёт, имеет следующий вид:

Pд = (ρ × v²) / 2

Для получения корректного результата в системе СИ все переменные подставляются в согласованных базовых единицах измерения:

• Pд - искомое динамическое давление, измеряется в паскалях (Па) или ньютонах на квадратный метр (Н/м²);
• ρ - плотность газовой среды, выражается в килограммах на кубический метр (кг/м³);
• v - скорость движения воздушного потока, задаётся в метрах в секунду (м/с).

Структура формулы напрямую отражает связь скоростного напора с кинетической энергией движущегося потока. В классической механике кинетическая энергия тела определяется выражением E = (m × v²) / 2, где m - масса. Если разделить обе части этого уравнения на объём V и заменить отношение массы к объёму (m / V) на плотность среды ρ, получится точность та же величина (ρ × v²) / 2. Размерность энергии, отнесённой к кубическому метру (Дж/м³), математически тождественна размерности давления (Н/м² или Па), поскольку джоуль равен произведению ньютона на метр.

Влияние плотности и квадратичная зависимость от скорости

Влияние входных параметров на итоговую величину давления неравнозначно. Зависимость результата от плотности среды является линейной: при изменении показателя ρ на определённый процент расчётное значение Pд изменится ровно в такой же пропорции. Например, увеличение плотности воздуха в 1,1 раза приводит к росту динамического давления ровно в 1,1 раза при условии сохранения постоянной скорости.

Между скоростным напором и скоростью движения воздуха действует квадратичная зависимость, так как переменная v возводится во вторую степень. Даже небольшое ускорение воздушного потока вызывает непропорционально резкий скачок давления. Ниже показано, как кратное изменение одного параметра влияет на итоговый результат при неизменном втором параметре:

Эта нелинейность имеет решающее значение при выполнении технических расчётов. Двукратное увеличение скорости потока в канале приведёт к четырёхкратному возрастанию динамического напора, а трёхкратное ускорение увеличит нагрузку в девять раз. По этой причине точность определения скорости всегда сильнее сказывается на погрешности вычислений, чем небольшие колебания плотности среды.

Исходные данные для расчёта: плотность воздуха и скорость потока

Точность вычисления динамического напора напрямую зависит от того, насколько корректно заданы входные переменные. Для получения достоверного результата в расчёт закладывают фактические параметры воздушной среды, соответствующие реальным условиям эксплуатации системы, а не усреднённые теоретические константы.

Плотность воздуха и факторы её изменения

В инженерной практике и предварительных расчётах вентиляционных систем при температуре +20 °C и нормальном атмосферном давлении стандартное справочное значение плотности сухого воздуха принимают равным 1,2 кг/м³. Эта величина подходит для большинства базовых задач в помещениях с комнатным микроклиматом.

При проектировании спецсистем или работе в нестандартных климатических условиях использование константы 1,2 кг/м³ приведёт к заметным отклонениям. Фактическая плотность газовой среды меняется под воздействием трёх физических факторов:

• Температура среды. При нагревании воздух расширяется, и его масса в единице объёма падает. В системах воздушного отопления, сушильных камерах или каналах дымоудаления горячий поток имеет существенно меньшую плотность. Напротив, зимой при заборе холодного уличного воздуха среда становится более плотной и создаёт больший скоростной напор при той же скорости движения.
• Атмосферное давление и высота над уровнем моря. С подъёмом на высоту барометрическое давление снижается, воздух становится разреженным, а его плотность уменьшается. В высокогорных районах этот фактор требует обязательной корректировки исходных данных.
• Влажность воздуха. Молярная масса водяного пара меньше молярной массы сухого воздуха. По этой причине влажный воздух при одинаковой температуре и давлении всегда немного легче сухого, хотя в обычных условиях влияние влажности выражено слабее, чем влияние температурных перепадов.

Скорость воздушного потока в расчётном сечении

Воздух внутри вентиляционного канала или трубы движется неравномерно: из-за трения о стенки скорость слоёв у границ воздуховода падает практически до нуля, а в центре потока достигает максимума. Поэтому в расчёт закладывают не локальную, а среднюю скорость потока по живому сечению воздуховода или канала.

В зависимости от этапа работ исходное значение скорости получают двумя основными путями:

На стадии проектирования скорость берут из проектной документации или вычисляют через заданный объёмный расход воздуха и площадь поперечного сечения канала. При наладке, паспортизации или обследовании уже смонтированной сети фактическую скорость определяют инструментально - по показаниям крыльчатого или теплового анемометра, усредняя замеры по нескольким точкам сечения.

Единицы измерения и согласование размерностей

Перед подстановкой численных значений в расчётную формулу все входные величины необходимо привести к единой согласованной системе единиц. Если подставить в базовое уравнение скорость в футах в минуту, а плотность в килограммах на кубометр без предварительной конвертации, итоговое значение давления будет ошибочным на несколько порядков.

В технической документации, паспортах зарубежного оборудования и настроечных таблицах исходные параметры встречаются в метрических и имперских единицах. Ниже приведены основные размерности входных параметров и соотношения для их перевода в систему СИ:

При прямом вычислении в системе СИ плотность выражают строго в кг/м³, а скорость - в м/с. Только при таком сочетании размерностей результат расчёта сразу получается в Паскалях без применения дополнительных поправочных коэффициентов.

Связь динамического, статического и полного давления в уравнении Бернулли

Динамическое давление в воздушном потоке не существует изолированно, а выступает одной из составляющих общего энергетического баланса газовой среды. В прикладной аэродинамике и гидравлике движение воздуха при дозвуковых скоростях (обычно до 70-100 м/с) рассматривается как течение несжимаемой жидкости, где плотность среды (ρ) вдоль рассматриваемого участка остаётся практически неизменной. В таких условиях поведение потока подчиняется фундаментальному закону сохранения энергии, математическим выражением которого служит интеграл Бернулли.

Для горизонтального потока идеального газа, когда перепадом высот и весом самого столба воздуха можно пренебречь, уравнение Бернулли связывает три вида давления в единую алгебраическую сумму:

Pп = Pст + Pд

Если подставить в это равенство развёрнутое выражение для скоростного напора через плотность и скорость, базовая формула баланса давлений вдоль линии тока принимает вид:

Pп = Pст + (ρ × v²) / 2 = const

Каждая переменная в этом уравнении отвечает за свою физическую составляющую энергии движущегося воздуха:

• Статическое давление (Pст) - потенциальное давление газа, обусловленное хаотическим тепловым движением и столкновением его молекул. Оно действует равномерно во всех направлениях, в том числе перпендикулярно стенкам канала или воздуховода, и стремится либо распереть стенки (при избыточном давлении), либо сжать их (при разрежении).
• Динамическое давление (Pд) - кинетическая составляющая, проявляющаяся исключительно при направленном движении среды. В отличие от статического, оно имеет строгий вектор и действует только по направлению вектора скорости потока (v).
• Полное давление (Pп) - сумма статического и динамического давлений в рассматриваемом сечении потока, характеризующая полную удельную механическую энергию движущегося воздуха.

Точка полного торможения и давление торможения

Физическое взаимодействие статической и динамической составляющих наглядно проявляется при встрече воздушного потока с неподвижным препятствием. Если на пути движущегося воздуха расположить преграду, непосредственно перед её лобовой поверхностью образуется локальная зона - точка полного торможения (критическая точка).

В этой точке скорость потока падает до нуля (v = 0). Согласно закону сохранения энергии, кинетическая энергия движущихся частиц не исчезает бесследно: динамический напор полностью трансформируется в приращение статического давления. Давление, устанавливающееся в критической точке при полной остановке потока без потерь энергии, называется давлением торможения. Для потока несжимаемой среды давление торможения численно равно полному давлению (Pп):

Pторм = Pст + (ρ × v²) / 2 = Pп

Именно это суммарное усилие воспринимает любая плоская поверхность или приёмное отверстие, ориентированное строго навстречу набегающему потоку воздуха.

Условие неразрывности потока и перераспределение давлений в канале

При движении воздуха по закрытому каналу с переменной геометрией соотношение между статическим и динамическим давлением непрерывно меняется. Этот процесс определяется совместным действием уравнения Бернулли и уравнения неразрывности потока. Условие неразрывности для несжимаемой среды (ρ = const) гласит, что объёмный расход воздуха через любое поперечное сечение канала остаётся постоянным:

Q = S₁ × v₁ = S₂ × v₂ = const

Из формулы следует обратная пропорциональность между площадью живого сечения (S) и средней скоростью потока (v). Когда геометрия канала меняется, происходит взаимный переход потенциальной энергии давления в кинетическую и обратно. Ниже представлено сравнение параметров потока при изменении площади поперечного сечения канала (без учёта гидравлических потерь на трение):

При прохождении через сужение поток ускоряется, что вызывает резкий квадратичный рост динамического давления. Поскольку запас полной энергии (Pп) ограничен, прирост скоростного напора компенсируется таким же по величине падением статического давления: воздух в узком сечении производит меньшее давление на стенки канала. В расширяющемся канале (диффузоре) наблюдается обратный процесс: поток замедляется, динамическое давление снижается, а часть кинетической энергии восстанавливается в виде прироста статического давления (эффект статического восстановления).

В реальных газовоздушных трактах из-за вязкости воздуха и трения о стенки часть механической энергии необратимо переходит в теплоту. Поэтому вдоль направления движения реального потока полное давление постепенно уменьшается на величину аэродинамических потерь (ΔPпот), а уравнение баланса для двух последовательных сечений записывается как:

Pст₁ + Pд₁ = Pст₂ + Pд₂ + ΔPпот

Несмотря на потери полного напора по длине тракта, в каждом отдельно взятом поперечном сечении мгновенный баланс трех величин строго сохраняется: разность между полным и статическим давлением в конкретной точке всегда равна динамическому давлению (Pд = Pп − Pст).

Практическое применение расчёта в системах вентиляции (ОВКВ) и аэродинамике

Вычисленное значение скоростного напора не используется в проектировании само по себе как изолированный параметр, а служит базовым множителем для последующих гидравлических, аэродинамических и строительных расчётов. Зная величину динамического давления на конкретном участке или в свободном потоке, инженеры определяют сопротивление сети воздуховодов, подбирают тягодутьевое оборудование и рассчитывают силовое воздействие ветра на сооружения.

Аэродинамический расчёт сети воздуховодов

При проектировании вентиляционных трактов круглого и прямоугольного сечения основная задача сводится к определению суммарных потерь давления (ΔPпот) на расчётной ветке. Эти потери складываются из двух составляющих: сопротивления трения воздуха о стенки прямых участков и местных потерь в фасонных элементах. В обеих математических моделях полученное динамическое давление (Pд) выступает в роли ключевого энергетического масштаба.

Для определения потерь давления на трение по длине прямых участков (ΔPтр) применяется формула Дарси-Вейсбаха, в которую напрямую подставляется ранее найденный скоростной напор:

ΔPтр = λ × (L / dэ) × Pд

В этом выражении используются следующие параметры участка:

• λ - безразмерный коэффициент гидравлического трения, зависящий от режима течения (числа Рейнольдса) и относительной шероховатости внутренней поверхности воздуховода;
• L - фактическая длина расчётного прямого участка воздуховода в метрах;
• dэ - внутренний диаметр для круглого воздуховода или эквивалентный гидравлический диаметр для канала прямоугольного сечения в метрах;
• Pд - вычисленное динамическое давление потока в данном сечении.

Потери давления на преодоление местных сопротивлений (ΔPм) возникают там, где поток меняет направление, скорость или конфигурацию сечения: в отводах, тройниках, переходах, дроссель-клапанах, воздухораспределителях и решётках. Расчёт местных потерь выполняется путём умножения динамического давления на безразмерный КМС (обозначается греческой буквой ζ):

ΔPм = ζ × Pд

Табличные значения ζ определяются экспериментально для каждого типа фасонной детали или сетевого элемента и берутся из профильных аэродинамических справочников. Если на участке с одинаковой скоростью потока установлено несколько фасонных деталей, их коэффициенты ζ суммируются, а общая сумма умножается на единое для этого диаметра значение Pд. При изменении сечения канала (например, в диффузоре или конфузоре) в справочнике обязательно уточняется, к какому именно сечению - узкому или широкому - отнесён табличный коэффициент ζ, чтобы подставить в формулу соответствующее этому сечению динамическое давление.

Подбор и оценка характеристик вентиляторов

В технической документации и аэродинамических характеристиках радиальных и осевых вентиляторов рабочие параметры оборудования разделяются на три взаимосвязанные величины давления:

• Pv - полное давление вентилятора, характеризующее суммарный прирост полной удельной энергии потока при прохождении через рабочее колесо;
• Psv - статическое давление вентилятора, которое расходуется непосредственно на преодоление аэродинамического сопротивления присоединённой сети воздуховодов (трения и местных потерь);
• Pdv - динамическое давление вентилятора, определяемое по средней скорости потока в выходном (нагнетательном) патрубке агрегата.

Связь между паспортными параметрами вентилятора описывается уравнением баланса:

Pv = Psv + Pdv

Такой расчёт позволяет определить долю скоростного напора Pdv в полном давлении вентилятора и корректно сопоставить возможности агрегата с сопротивлением сети. В инженерной практике это критично в двух случаях:

• Работа вентилятора на сеть с выбросом воздуха в атмосферу. Если воздух выбрасывается из патрубка или короткого участка воздуховода непосредственно в окружающее пространство без диффузора, вся кинетическая энергия выходящей струи безвозвратно гасится в атмосфере. В этом случае величина Pdv представляет собой прямые выходные потери, а для преодоления сопротивления самой сети доступно только статическое давление Psv.
• Оценка эффективности обвязки вентилятора. Если скорость на выходе из патрубка вентилятора слишком высока, доля Pdv может составлять значительную часть от полного давления Pv. Расчёт скоростного напора на выходе из агрегата помогает спроектировать плавный расширяющийся переход (диффузор) к магистральному воздуховоду большего сечения, чтобы снизить скорость потока и перевести избыточное динамическое давление Pdv в полезный статический напор Psv.

Оценка ветровых нагрузок и аэродинамического сопротивления

Во внешней аэродинамике и строительной механике расчёт динамического давления по плотности наружного воздуха и скорости ветра используется для определения ветрового напора (q = Pд). Когда воздушный поток набегает на преграду - фасад здания, рекламный щит, антенную мачту, градирню или кузов транспортного средства - кинетическая энергия ветра преобразуется в поверхностное давление, создающее механическую нагрузку на несущие конструкции.

Полученный скоростной напор воздушного потока применяется для вычисления результирующей силы лобового аэродинамического сопротивления (F) по формуле:

F = Cx × A × Pд

Переменные в уравнении аэродинамической силы имеют следующее физическое значение:

• F - сила лобового сопротивления (ветровая нагрузка в направлении потока), выраженная в Ньютонах (Н);
• Cx - безразмерный аэродинамический коэффициент лобового сопротивления, который зависит исключительно от геометрической формы обтекаемого тела и ориентации объекта относительно набегающего потока;
• A - характерная площадь проекции конструкции (площадь миделева сечения) на плоскость, перпендикулярную вектору скорости потока, в квадратных метрах (м²);
• Pд - динамическое давление невозмущённого набегающего потока воздуха в Паскалях (Па или Н/м²).

В таблице ниже сведены основные инженерные направления, в которых результат расчёта динамического давления используется как исходная переменная для получения целевых проектных величин.

Единицы измерения давления и перевод полученного результата

При подстановке базовых параметров в системе СИ - плотности в кг/м³ и скорости в м/с - итоговое значение скоростного напора всегда получается в Паскалях (Па). Размерность этой производной единицы напрямую вытекает из структуры расчётного уравнения: произведение кг/м³ на квадрат скорости (м²/с²) даёт величину кг/(м·с²), что эквивалентно одному Ньютону, приложенному к площади в один квадратный метр ( 1 Па = 1 Н/м² = 1 кг/(м·с²) ).

В инженерной практике один Паскаль представляет собой очень малую величину, поэтому в проектной документации, технических каталогах оборудования ОВКВ и зарубежных стандартах результат расчёта часто требуется перевести в кратные, технические или внесистемные единицы измерения.

Краткие, технические и британские единицы давления

Выбор целевой единицы измерения зависит от региональных стандартов проектирования, типа используемой измерительной аппаратуры и масштаба исследуемой аэродинамической системы. Все применяемые на практике единицы можно разделить на четыре основные группы:

• Кратные метрические единицы и бары: килопаскаль (кПа) используется при работе с высоконапорными вентиляторами и компрессорами, гектопаскаль (гПа) и тождественный ему миллибар (мбар) применяются в метеорологии, барометрии и европейских спецификациях оборудования, а бар выступает стандартной единицей для пневматических и гидравлических магистралей.
• Гидростатические единицы (высота столба жидкости): миллиметр водяного столба (мм вод. ст. или mmH₂O) традиционно применяется в отечественной практике проектирования вентиляции и отопления для наглядной оценки малых перепадов давления. Дюйм водяного столба (inH₂O) является базовой единицей в североамериканских стандартах ОВКВ, а миллиметр ртутного столба (мм рт. ст. или Торр) востребован в вакуумной технике и лабораторной аэродинамике.
• Единицы технической системы МКГСС: килограмм-сила на квадратный метр (кгс/м²) встречается в старой технической литературе, справочниках по аэродинамическим сопротивлениям и паспортах советского вентиляционного оборудования. При стандартном ускорении свободного падения (9,80665 м/с²) величина 1 кгс/м² численно равна давлению 1 мм вод. ст. при температуре воды +4 °C.
• Англо-американские (имперские) единицы: фунт-сила на квадратный фут (psf) используется в зарубежной строительной аэродинамике для расчёта ветровых нагрузок на фасады и несущие конструкции, тогда как фунт-сила на квадратный дюйм (psi) применяется в системах сжатого воздуха и пневмотранспорта.

Таблица коэффициентов пересчёта динамического давления

Для точного перевода вычисленного в Паскалях динамического давления в требуемую рабочую размерность (или для обратного приведения справочных данных к системе СИ) используются фиксированные переводные множители, представленные в таблице ниже.

Правила практического пересчёта результатов

Чтобы перевести полученное расчётное значение из Паскалей в целевую единицу, величину в Па необходимо разделить на эквивалент этой единицы в Паскалях (третий столбец таблицы) либо умножить на прямой коэффициент перевода (четвёртый столбец). Например, если скоростной напор в воздуховоде составляет 150 Па, его перевод в наиболее распространённые технические единицы выполняется следующим образом:

• В миллиметры водяного столба (или кгс/м²): 150 Па × 0,101972 = 15,30 мм вод. ст. (для быстрых оценочных расчётов на практике значение в Паскалях часто просто делят на 10, получая 150 / 10 = 15 мм вод. ст. с погрешностью около 2%).
• В дюймы водяного столба для подбора оборудования по зарубежным каталогам: 150 Па × 0,00401463 = 0,602 inH₂O .
• В гектопаскали или миллибары: 150 Па × 0,01 = 1,5 гПа (мбар) .
• В фунты на квадратный фут для оценки ветрового давления: 150 Па × 0,0208854 = 3,13 psf .

При работе с миллиметрами и дюймами водяного столба следует учитывать температурное условие эталона жидкости. Классические коэффициенты 9,80665 Па (для mmH₂O) и 249,089 Па (для inH₂O) зафиксированы при максимальной плотности дистиллированной воды около +4 °C (1000 кг/м³). В некоторых зарубежных методиках испытания газоходов за эталон принимается температура воды +20 °C или +60 °F, где плотность жидкости немного ниже, а 1 мм вод. ст. составляет около 9,789 Па . В стандартных вентиляционных расчётах этим расхождением пренебрегают, используя базовое соотношение через стандартное ускорение свободного падения.

Примеры расчёта динамического давления воздуха для типовых условий

Вычисление скоростного напора в инженерной практике выполняется для конкретных проектных режимов работы воздушных трактов. Разбор пошаговых примеров с подстановкой численных значений в расчётную формулу наглядно демонстрирует, как именно изменение скорости потока или температурного состояния газовой среды отражается на итоговом давлении в канале.

Расчёт для магистрального воздуховода при стандартной плотности воздуха

В первом сценарии определяется динамическое давление внутри магистрального воздуховода общеобменной системы вентиляции, перемещающей воздух комнатной температуры (+20 °C) со стандартной расчётной плотностью ρ = 1,2 кг/м³ . Для сравнения энергоёмкости потока вычисления проводятся для двух типичных проектных скоростей: умеренной ( v₁ = 5 м/с ) и повышенной ( v₂ = 10 м/с ).

Последовательность вычислений для первого и второго режима движения среды выглядит следующим образом:

• При скорости потока v₁ = 5 м/с сначала вычисляется квадрат скорости: 5² = 25 м²/с² . После подстановки в базовую формулу получается: Pд₁ = (1,2 × 25) / 2 = 30 / 2 = 15 Па (или 1,53 мм вод. ст. ).
• При увеличении скорости потока до v₂ = 10 м/с квадрат скорости возрастает до 10² = 100 м²/с² . Итоговый скоростной напор составляет: Pд₂ = (1,2 × 100) / 2 = 120 / 2 = 60 Па (или 6,12 мм вод. ст. ).

Сравнение двух полученных значений показывает, что переход с 5 м/с на 10 м/с увеличивает динамическое давление с 15 Па до 60 Па. Пропорционально этому четырёхкратному росту увеличиваются и гидравлические потери на всех фасонных элементах (отводах, тройниках, переходах) и участках трения на данной магистрали.

Влияние температуры и плотности среды на примере холодного и нагретого воздуха

Во втором примере оценивается изменение скоростного напора при постоянной геометрической скорости потока v = 12 м/с , но в разных температурных условиях эксплуатации системы. Сравниваются два крайних режима: воздухозаборный канал в зимний период, по которому движется холодный наружный воздух с повышенной плотностью ρ₁ = 1,35 кг/м³ (соответствует температуре около −12 °C), и вытяжной коллектор системы воздушного отопления или противодымной вентиляции, перемещающий нагретую газовую среду с пониженной плотностью ρ₂ = 0,95 кг/м³ (около +100 °C).

Для обоих случаев квадрат скорости одинаков и равен 12² = 144 м²/с² , однако масса единицы объёма газа различается:

• Для холодного наружного воздуха ( ρ₁ = 1,35 кг/м³ ): Pд₁ = (1,35 × 144) / 2 = 194,4 / 2 = 97,2 Па ( 9,91 мм вод. ст. ).
• Для нагретого воздуха в канале ( ρ₂ = 0,95 кг/м³ ): Pд₂ = (0,95 × 144) / 2 = 136,8 / 2 = 68,4 Па ( 6,97 мм вод. ст. ).
• Для эталонного воздуха при стандартных условиях ( ρ = 1,2 кг/м³ ) при той же скорости 12 м/с напор составил бы: Pд₀ = (1,2 × 144) / 2 = 86,4 Па ( 8,81 мм вод. ст. ).

Разница между холодным и горячим потоком при идентичной скорости достигает 97,2 − 68,4 = 28,8 Па , то есть плотный морозный воздух создаёт на 42% больший скоростной напор, чем разреженный нагретый газ. Игнорирование фактической плотности и использование табличного значения 1,2 кг/м³ в расчётах высокотемпературных трактов дымоудаления или зимних воздухозаборов приводит к существенному отклонению расчётных потерь давления от реальных значений.

Справочная таблица динамического давления для стандартного воздуха

Для быстрой инженерной оценки в приведённой ниже таблице рассчитаны значения скоростного напора в диапазоне скоростей от 1 до 30 м/с при стандартной плотности воздушной среды ρ = 1,2 кг/м³ .

Если фактическая плотность среды в проектируемой системе отличается от стандартной величины 1,2 кг/м³, табличное значение динамического давления можно скорректировать без повторного возведения скорости в квадрат. Для этого выбранный показатель из таблицы умножают на отношение фактической плотности к стандартной по формуле Pд(факт) = Pд(табл) × (ρ / 1,2) .

Инструментальное определение скоростного напора и нормативная база

В реальных условиях эксплуатации вентиляционных и газоходных сетей динамическое давление не имеет отдельного прямого индикатора - его определяют косвенным путём при проведении натурных аэродинамических испытаний. Физическая реализация этого процесса основана на одновременном отборе полного и статического давлений в одной точке воздушного потока с последующим вычислением их разности.

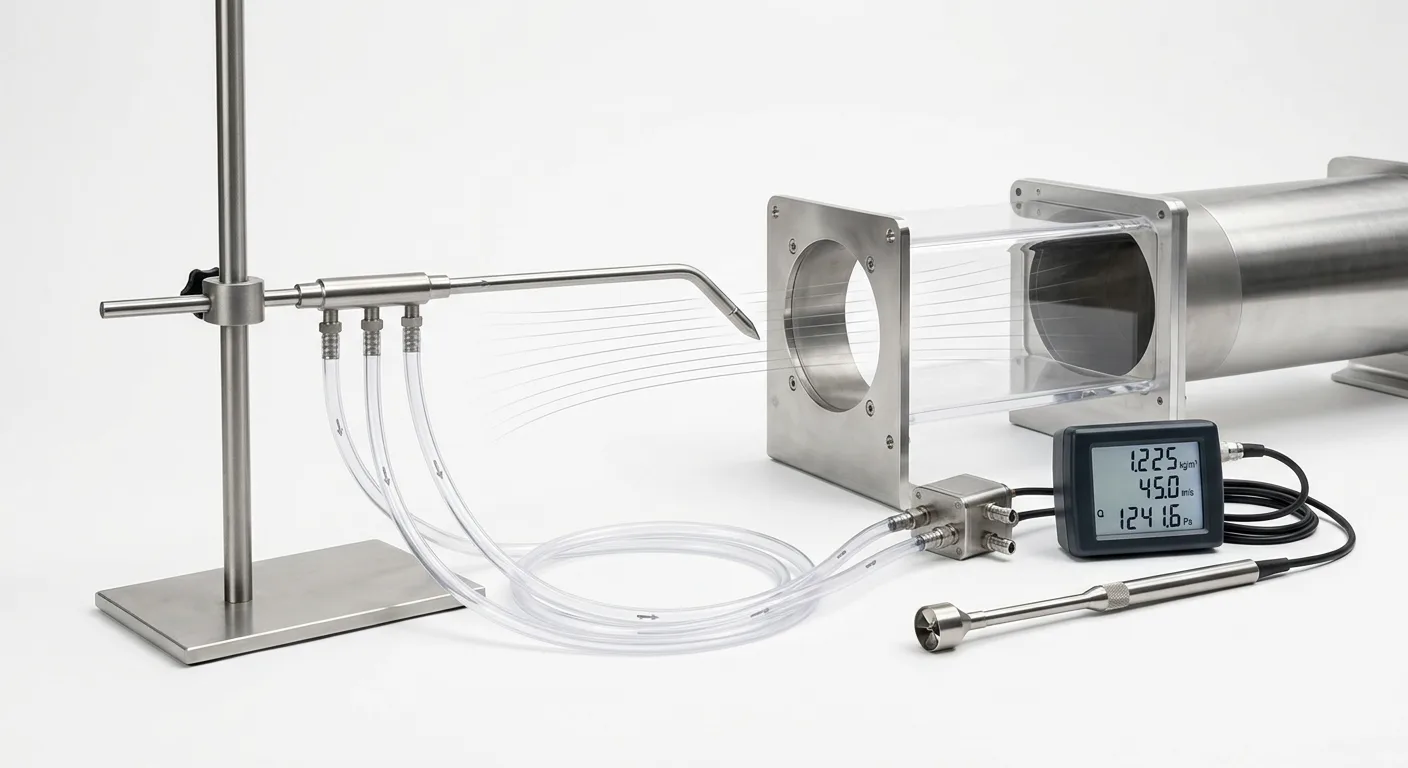

Для точечного отбора давлений внутри канала используют комбинированные приёмники - пневмометрические напорные трубки, которые вводят в воздуховод через герметичные замерные лючки и ориентируют носиком строго навстречу набегающему потоку (допустимое отклонение от оси потока обычно не превышает 5-10 градусов). Конструктивно такой зонд представляет собой две коаксиальные (вложенные одна в другую) трубки. Центральный канал открыт с торца и воспринимает полное давление торможения, а внешняя рубашка имеет боковые отверстия или щели, расположенные перпендикулярно линиям тока, через которые отбирается статическое давление без скоростной составляющей.

В зависимости от условий среды и конфигурации сети при аэродинамических обследованиях применяют три основных типа напорных трубок:

• Трубка Пито - классический Г-образный приёмник давления с полусферическим или эллиптическим носиком, предназначенный для работы в чистых воздушных потоках при отсутствии твёрдых взвесей и капельной влаги.
• Трубка Пито-Прандтля - модифицированная конструкция с оптимизированным профилем головной части и рассчитанным удалением боковых отверстий от носика и державки, что взаимно компенсирует вихревые искажения потока и приближает поправочный тарировочный коэффициент прибора к единице.
• Трубка НИИОГАЗ - специализированный цилиндрический зонд с продольной щелью для отбора статики, разработанный для измерений в запылённых газоходах, системах аспирации и пневмотранспорта, где мелкие отверстия стандартных трубок быстро забиваются пылью.

Хвостовые штуцеры напорной трубки соединяют гибкими импульсными трубками с входами дифференциального манометра (электронного дифманометра) или жидкостного микроманометра с наклонной шкалой. Штуцер полного давления подключают к плюсовому входу прибора, а штуцер статического давления - к минусовому. В результате измерительный прибор механически или электронно вычитает одну величину из другой и сразу отображает на шкале перепад давлений, который численно равен скоростному напору в точке замера:

ΔP = Pп − Pст = Pд

Решение обратной задачи при наладке систем

При паспортизации и пусконаладке смонтированных воздуховодов инженеры-наладчики решают обратную вычислительную задачу. Если при проектировании исходным параметром выступает расчётная скорость, по которой находят динамическое давление и потери напора, то при инструментальном обследовании первичной измеряемой величиной является именно скоростной напор.

Поскольку распределение скоростей по площади канала неравномерно из-за трения о стенки и местных возмущений, замеры перепада давлений выполняют методом траверсирования - последовательного перемещения напорной трубки по координатной сетке в мерном сечении. Полученные в отдельных точках значения динамического давления используют для вычисления локальных или средних скоростей воздушного потока при известной фактической плотности среды по обращённой формуле:

v = √(2 × Pд / ρ)

При использовании напорных трубок со сложной геометрией в расчётную формулу дополнительно вводят безразмерный тарировочный коэффициент прибора, указанный в его метрологическом паспорте. Важно учитывать правило усреднения результатов: при обработке данных траверсирования нельзя находить среднее арифметическое из самих замеренных давлений для прямой подстановки в формулу скорости, так как между давлением и скоростью действует квадратичная зависимость. Для точного расчёта сначала извлекают квадратный корень из каждого точечного значения скоростного напора (или вычисляют скорость в каждой точке сетки), и только затем находят среднее значение по сечению воздуховода.

Нормативная база и стандарты аэродинамических испытаний

Методики выбора мерных сечений, правила размещения координатных точек в круглых и прямоугольных каналах, требования к длине прямых участков до и после места замера, а также математический аппарат пересчёта динамического давления строго регламентированы отраслевыми стандартами. Ниже приведены ключевые нормативные документы, определяющие порядок измерений и расчётов скоростного напора:

Соблюдение требований этих нормативов при проведении натурных замеров минимизирует инструментальную погрешность, возникающую из-за турбулентности потока, и гарантирует сходимость фактических показателей работающей вентиляционной сети с проектными аэродинамическими расчётами.
