Снижение давления потока при движении по трубе

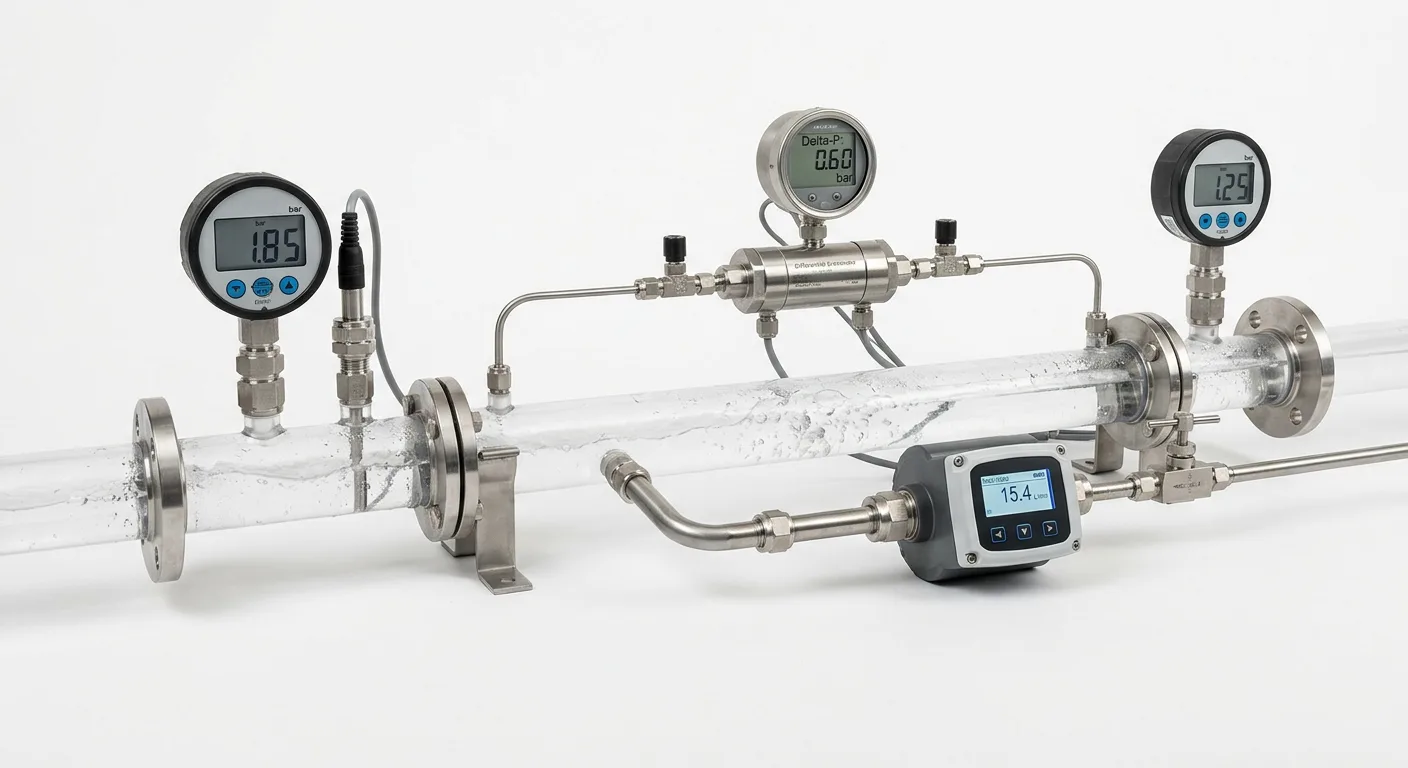

Снижение давления потока при движении по трубе представляет собой неизбежный физический процесс затраты механической энергии жидкости на преодоление сил гидравлического сопротивления. При транспортировке рабочей среды возникает трение слоев жидкости друг о друга и о внутренние стенки канала, а также образуются завихрения на поворотах и узлах арматуры. Гидравлический калькулятор определяет точную величину этих потерь на заданном участке магистрали. Расчет помогает подобрать насосное оборудование, проверить пропускную способность сети и выбрать оптимальный диаметр труб для систем водоснабжения, отопления или технологических линий.

Физическая суть падения давления заключается в необратимом переходе части кинетической и потенциальной энергии движущегося потока в тепловую энергию. Без внешнего побудительного источника, такого как насос или геодезический перепад высот, движение реальной вязкой жидкости в напорном трубопроводе быстро прекращается.

Для выполнения гидравлического расчета и определения итогового сопротивления сети используются три базовые группы входных параметров:

• Геометрические и материальные характеристики трубопровода, включающие расчетную длину участка, внутренний диаметр проходного сечения, эквивалентную шероховатость стенок и конфигурацию местных сопротивлений (отводов, тройников, клапанов, сужений).
• Физические свойства рабочей жидкости, к которым относятся плотность среды и коэффициент кинематической или динамической вязкости, напрямую зависящие от рабочей температуры и химического состава (например, чистая вода или водно-гликолевые смеси).
• Гидродинамические параметры потока, задаваемые через объемный расход жидкости или среднюю скорость ее движения по сечению трубы, что определяет ламинарный либо турбулентный режим течения.

В инженерной практике строго разграничивают понятия потерь давления (Δp) и потерь напора (H). Потери давления выражают силу, отнесенную к единице площади, и измеряются в Паскалях (Па), килопаскалях (кПа), барах или технических атмосферах. Потери напора показывают удельную энергию, отнесенную к единице веса жидкости, и измеряются в линейных метрах столба перекачиваемой среды. Эти две величины жестко связаны между собой математической зависимостью Δp = ρ · g · H, где ρ - фактическая плотность жидкости в кг/м³, а g - ускорение свободного падения, равное 9,81 м/с².

Линейная величина потерь напора (H) для конкретной геометрии трубы и заданной скорости течения остается постоянной, тогда как потери давления (Δp) меняются пропорционально плотности транспортируемой среды. Перевод одной величины в другую позволяет напрямую сопоставлять гидравлическое сопротивление трубопроводной сети с напорно-расходными характеристиками насосных агрегатов и показаниями манометров.

Исходные параметры трубопровода, жидкости и потока для расчёта

Точность вычисления падения давления зависит от корректного задания входных переменных. Любая погрешность при определении геометрических размеров канала или физических свойств среды приводит к искажению расчетного гидравлического сопротивления, поскольку зависимость потерь от некоторых параметров носит нелинейный характер.

Геометрические характеристики трубопровода и шероховатость стенок

Расчетная длина участка (L) представляет собой суммарную протяженность прямолинейных отрезков трубы постоянного сечения, выраженную в метрах (м). На этом протяжении потери энергии на трение распределяются равномерно, поэтому снижение давления на прямых участках изменяется прямо пропорционально величине L.

Ключевой геометрической переменной выступает внутренний диаметр трубы (d), измеряемый в миллиметрах (мм) или переводимый для формул в метры (м). При подготовке исходных данных важно не путать фактический внутренний размер с наружным диаметром (D) или номинальным диаметром (DN). Обозначение DN является безразмерным условным числом, которое лишь приблизительно соответствует внутреннему проходу трубопровода и служит для унификации присоединительных размеров арматуры и фитингов. Для стальных, медных и полимерных труб в спецификациях заводов-изготовителей обычно указывается наружный диаметр (D) и толщина стенки (s). В таких случаях расчетный внутренний диаметр вычисляется по формуле:

d = D - 2 · s

Для полимерных трубопроводов из ПНД, полипропилена или PEX часто применяется стандартное размерное отношение SDR, показывающее отношение наружного диаметра к толщине стенки (SDR = D / s). Чем меньше индекс SDR, тем толще стенка трубы и тем меньше ее фактическое внутреннее сечение при одном и том же наружном габарите. Поскольку потери давления обратно пропорциональны внутреннему диаметру в пятой степени (при заданном объемном расходе), подстановка в расчет наружного диаметра вместо внутреннего приводит к занижению итогового сопротивления в несколько раз.

Состояние внутренней поверхности трубы учитывается через абсолютную или эквивалентную шероховатость (Δ), измеряемую в миллиметрах (мм). Абсолютная шероховатость отражает среднюю высоту микровыступов на стенке, а эквивалентная - высоту выступов искусственной зернистой поверхности, создающей такое же гидравлическое сопротивление в квадратичной зоне трения. В инженерных расчетах эти понятия часто объединяют, принимая справочные значения коэффициента Δ в зависимости от материала и срока эксплуатации трубопровода. В таблице ниже приведены типовые справочные диапазоны эквивалентной шероховатости для распространенных трубных материалов:

Сама по себе высота бугорков Δ не дает полной картины сопротивления без привязки к габаритам канала. В вычислениях используется безразмерная величина - относительная шероховатость, которая определяется как отношение эквивалентной шероховатости к внутреннему диаметру (Δ / d) или радиусу трубы. Выступы высотой 0,1 мм в трубе диаметром 15 мм создают ощутимое препятствие потоку, тогда как в магистрали диаметром 500 мм аналогичная шероховатость оказывает минимальное влияние на структуру течения.

Теплофизические свойства транспортируемой жидкости

Рабочая среда влияет на падение давления через два фундаментальных параметра: плотность (ρ) и вязкость. Плотность определяет массу единицы объема жидкости, измеряется в кг/м³ и напрямую участвует в формировании динамического давления потока. Вязкость характеризует внутреннее трение между слоями движущейся среды и задается в двух видах:

• Динамическая вязкость (μ) - выражает силовое сопротивление сдвигу слоев жидкости без учета ее плотности, измеряется в Паскаль-секундах (Па·с) или миллипаскаль-секундах (мПа·с).
• Кинематическая вязкость (ν) - представляет собой отношение динамической вязкости к плотности среды (ν = μ / ρ), измеряется в м²/с или в производных единицах - сантистоксах (сСт), где 1 сСт = 1 мм²/с = 10⁻⁶ м²/с. Именно кинематический коэффициент используется в базовых гидродинамических уравнениях для определения характера течения.

Плотность и вязкость не являются константами и существенно меняются в зависимости от рабочей температуры и химического состава теплоносителя. При нагревании чистой воды от 10 °C до 80 °C ее плотность снижается незначительно (с 999,7 кг/м³ до 971,8 кг/м³), тогда как кинематическая вязкость падает более чем в три раза (с 1,306 мм²/с до 0,365 мм²/с). Из-за этого гидравлическое сопротивление одного и того же контура при перекачке горячей воды оказывается ниже, чем при транспортировке холодной.

Еще сильнее параметры меняются при использовании незамерзающих водно-гликолевых смесей на основе этиленгликоля или пропиленгликоля. Увеличение массовой или объемной концентрации гликоля повышает плотность раствора и многократно увеличивает его кинематическую вязкость, особенно в области отрицательных или низких положительных температур. Замена воды на 40-процентный раствор пропиленгликоля в системе холодоснабжения при температуре +5 °C приводит к росту вязкости в несколько раз, что меняет режим движения потока и требует пересчета потерь давления по всей сети.

Гидродинамические параметры потока: расход и скорость

Интенсивность движения среды внутри трубопровода задается через объемный расход (Q) или среднюю скорость течения по сечению (обозначаемую как U, W или v). Объемный расход показывает, какой объем жидкости проходит через поперечное сечение трубы в единицу времени. В проектной документации и паспортах оборудования расход чаще всего указывается в кубических метрах в час (м³/ч), литрах в секунду (л/с) или литрах в минуту (л/мин). Для подстановки в физические формулы системы СИ расход предварительно переводится в кубические метры в секунду (м³/с) по следующим соотношениям:

• Перевод из м³/ч в м³/с выполняется делением значения на 3600 (1 м³/с = 3600 м³/ч).
• Перевод из л/с в м³/с осуществляется делением на 1000 (1 м³/с = 1000 л/с).
• Перевод из л/мин в м³/с требует деления исходной величины на 60 000 (1 м³/с = 60 000 л/мин).

Средняя скорость потока (U или W) измеряется в метрах в секунду (м/с). Расход и скорость жестко связаны между собой через площадь внутреннего поперечного сечения круглой трубы (A), которая вычисляется как A = (π · d²) / 4. Формула связи скорости течения с объемным расходом имеет вид:

U = Q / A = (4 · Q) / (π · d²)

В этой зависимости Q подставляется в м³/с, внутренний диаметр d - в метрах (м), а константа π принимается равной 3,1416. Из уравнения неразрывности следует, что при неизменном объемном расходе уменьшение внутреннего диаметра трубы в 2 раза приводит к уменьшению площади сечения в 4 раза и, как следствие, к четырехкратному возрастанию скорости потока. Поскольку потери давления на трение и в местных сопротивлениях зависят от квадрата скорости (U²), точный перевод расхода в линейную скорость с учетом реального внутреннего сечения трубы является базовым этапом любого гидравлического расчета.

Гидродинамические режимы движения жидкости и число Рейнольдса

Найденная линейная скорость потока сама по себе не определяет точную закономерность потерь энергии. Величина и характер гидравлического сопротивления в трубопроводе напрямую зависят от гидродинамического режима движения жидкости. При малых скоростях и высокой вязкости сопротивление обуславливается исключительно внутренним трением слоев среды друг о друга, а состояние стенок трубы практически не влияет на перепад давления. При высоких скоростях возникает интенсивное перемешивание потока, и на первое место выходят инерционные силы и торможение жидкости о выступы микронеровностей внутренней поверхности трубы.

Для количественной оценки соотношения сил инерции и сил вязкого трения в потоке используется безразмерный критерий подобия - число Рейнольдса (Re). Именно это значение служит отправной точкой для выбора математической модели гидравлического трения. Для круглой напорной трубы, полностью заполненной транспортируемой средой, расчет числа Рейнольдса выполняется по следующей формуле:

Re = (U · d) / ν

Для получения корректного безразмерного результата все переменные подставляются в единицах системы СИ:

• U - средняя скорость потока жидкости по сечению (м/с).
• d - расчетный внутренний диаметр трубопровода (м).
• ν - коэффициент кинематической вязкости жидкости при рабочей температуре (м²/с).

Если в исходных данных известна динамическая вязкость (μ в Па·с) и плотность среды (ρ в кг/м³), формула принимает вид Re = (U · d · ρ) / μ . Например, при течении воды со скоростью U = 1,5 м/с по трубе внутренним диаметром d = 0,05 м (50 мм) и коэффициенте кинематической вязкости ν = 1,004 · 10⁻⁶ м²/с (при 20 °C), число Рейнольдса составит: Re = (1,5 · 0,05) / 0,000001004 ≈ 74 701.

Классификация режимов течения и критические границы

Смена структуры потока происходит при достижении критических значений числа Рейнольдса. В прикладной гидравлике напорных трубопроводов выделяют три основных режима движения жидкости, каждый из которых обладает собственной физической природой формирования потерь давления:

Нижним критическим числом Рейнольдса для круглых труб принято считать границу Re = 2300 (в ряде инженерных методик - 2320). До этого порога любые случайные возмущения в жидкости гасятся силами вязкости, и поток гарантированно остается ламинарным. Ламинарный режим характерен для систем смазки, гидроприводов с вязкими минеральными маслами, транспортировки нефтепродуктов или гликолевых смесей при низких температурах и малых скоростях. В системах водоснабжения, отопления и технологических трубопроводах с маловязкими средами подавляющее большинство расчетов приходится на зону развитой турбулентности (Re > 4000, часто десятки и сотни тысяч).

Три зоны трения в турбулентном режиме

В турбулентном потоке основное ядро жидкости охвачено вихрями, однако непосредственно у внутренней стенки трубы за счет сил прилипания и вязкого торможения образуется тончайший ламинарный (вязкий) подслой, в котором движение остается слоистым. Толщина этого подслоя (δ) не является постоянной: она обратно пропорциональна числу Рейнольдса. Чем выше скорость потока и значение Re, тем тоньше становится защитная ламинарная пленка у стенки трубы.

Характер гидравлического сопротивления при турбулентном режиме определяется соотношением между толщиной вязкого подслоя (δ) и высотой выступов эквивалентной шероховатости стенки (Δ). В зависимости от числа Рейнольдса и относительной шероховатости трубы (Δ/d) турбулентный режим разделяется на три области (зоны) сопротивления:

• Зона гидравлически гладких труб (первая область). Наблюдается при сравнительно небольших числах Рейнольдса для турбулентного потока, когда толщина ламинарного подслоя больше высоты микронеровностей стенки (δ > Δ). Все выступы шероховатости полностью погружены в вязкий подслой и плавно обтекаются жидкостью без срыва вихрей. В этой зоне шероховатость материала трубы не оказывает влияния на потери давления, а гидравлическое сопротивление зависит только от числа Рейнольдса. Потери энергии пропорциональны скорости в степени 1,75.
• Зона смешанного, или доквадратичного трения (вторая область). С дальнейшим ростом скорости и числа Рейнольдса вязкий подслой истончается настолько, что его толщина становится соизмеримой с высотой бугорков шероховатости (δ ≈ Δ). Наиболее крупные выступы внутренней стенки пробивают ламинарную пленку и выходят в турбулентное ядро потока. Около них возникает вихреобразование и отрыв струй. В этой области потери давления зависят одновременно от двух факторов: вязкости жидкости (числа Re) и относительной шероховатости стенок (Δ/d). Именно в зоне смешанного трения эксплуатируется большинство стальных, чугунных и полимерных трубопроводов инженерных сетей при рабочих расходах.
• Зона квадратичного трения, или область полной шероховатости (третья область). Возникает при очень высоких числах Рейнольдса или значительной шероховатости старых и корродированных труб. Ламинарный подслой разрушается и становится ничтожно малым по сравнению с выступами неровностей (δ << Δ). Все микровыступы находятся в зоне бурного вихреобразования, и потери энергии тратятся почти исключительно на лобовое обтекание этих препятствий. В квадратичной зоне влияние вязкости и числа Рейнольдса прекращается: гидравлическое сопротивление определяется только относительной шероховатостью трубы (Δ/d), а падение давления становится строго пропорциональным квадрату скорости потока (U²).

Для определения границы перехода между зоной гидравлически гладких труб и зоной смешанного трения оценивают условие Re · (Δ / d) ≈ 10...20 . Переход из смешанной зоны в область чисто квадратичного сопротивления наступает при выполнении условия Re · (Δ / d) > 500 . Идентификация конкретного режима и зоны трения позволяет выбрать физически обоснованную расчетную зависимость для вычисления коэффициента гидравлического сопротивления на следующем этапе расчета.

Математические модели расчёта потерь давления по длине трубы

Количественная оценка диссипации механической энергии потока на прямых участках трубопровода постоянной площади сечения базируется на фундаментальном уравнении гидравлики - формуле Дарси-Вейсбаха. Эта зависимость связывает геометрические пропорции канала, кинематическую энергию жидкости и безразмерный коэффициент сопротивления. В зависимости от требуемой размерности результата уравнение записывается в двух эквивалентных формах.

Для вычисления потерь напора по длине H (в метрах столба жидкости) расчетная формула имеет вид:

H = λ · (L / d) · (U² / (2 · g))

Если результатом вычислений должно быть непосредственно падение давления Δp (в Паскалях), в уравнение вводится плотность перемещаемой среды ρ , а ускорение свободного падения сокращается:

Δp = λ · (L / d) · (ρ · U² / 2)

Комплекс (ρ · U² / 2) представляет собой динамическое давление (скоростной напор) потока, а отношение L / d характеризует относительную длину трубопровода (количество калибров). Пропорциональность потерь квадрату скорости сохраняется в явном виде, однако фактическая степень влияния скорости корректируется коэффициентом гидравлического трения λ (коэффициентом Дарси), который сам по себе является функцией режима движения.

Коэффициент гидравлического трения Дарси и коэффициент Фаннинга

Коэффициент гидравлического трения λ - это безразмерная величина, отражающая долю кинетической энергии потока, которая необратимо теряется на преодоление сил вязкого и турбулентного трения на участке трубы длиной в один внутренний диаметр (при L = d ). Физически он связывает касательное напряжение трения на стенке трубы τ₀ с динамическим давлением потока через соотношение λ = 8 · τ₀ / (ρ · U²) .

В инженерной литературе и зарубежных стандартах наряду с коэффициентом Дарси применяется коэффициент трения Фаннинга, обозначаемый символом f . Различие между ними кроется в способе вывода исходного уравнения через гидравлический радиус круглой трубы ( R = d / 4 ). Коэффициент Фаннинга определяется как отношение касательного напряжения на стенке непосредственно к скоростному напору f = 2 · τ₀ / (ρ · U²) , вследствие чего он ровно в четыре раза меньше коэффициента Дарси:

λ = 4 · f

При использовании справочных номограмм или программных комплексов критически важно контролировать, какой именно коэффициент заложен в расчетную модель. Подстановка коэффициента Фаннинга в классическую формулу Дарси-Вейсбаха без умножения на 4 приведет к четырехкратному занижению расчетных потерь давления.

Расчетные формулы для определения коэффициента λ по режимам течения

Поскольку аналитического решения уравнений гидродинамики для турбулентного потока не существует, коэффициент λ вычисляется по полуэмпирическим формулам, каждая из которых справедлива строго в своих границах числа Рейнольдса и относительной шероховатости.

Ламинарный режим: формула Стокса (Пуазейля)

При слоистом течении жидкости ( Re < 2300 ) микронеровности стенок полностью погружены в вязкий поток и не влияют на сопротивление. Теоретическая зависимость для этого режима выводится из закона Гагена-Пуазейля и носит название формулы Стокса:

λ = 64 / Re

При подстановке выражения 64 / Re в уравнение Дарси-Вейсбаха одна степень скорости U сокращается. Это математически подтверждает физический закон ламинарного течения: потери давления в этом режиме растут линейно (в первой степени) пропорционально скорости потока и кинематической вязкости среды. Для неизотермического ламинарного движения вязких жидкостей (масел, полимеров) при нагреве или охлаждении в формулу дополнительно вводят поправочный температурный коэффициент.

Зона гидравлически гладких труб: формула Блазиуса

В первой области турбулентного режима, когда толщина вязкого подслоя превышает высоту выступов шероховатости ( δ > Δ ), коэффициент трения зависит только от числа Рейнольдса. Для диапазона 4000 < Re < 100000 с высокой точностью применяется эмпирическая формула Блазиуса:

λ = 0.3164 / Re^0.25

В этой зоне потери напора возрастают пропорционально скорости потока в степени 1.75 ( Δp ~ U^1.75 ). При числах Рейнольдса свыше 10⁵ формула Блазиуса дает заниженные значения, поэтому для гладких труб при больших скоростях переходят к формуле Конакова: λ = (1.8 · lg(Re) - 1.5)^(-2) .

Переходная и смешанная зоны турбулентности: универсальная формула Альтшуля

В доквадратичной области сопротивления (зоне смешанного трения) выступы шероховатости частично пробивают ламинарный подслой, и коэффициент λ становится функцией двух переменных: Re и Δ / d . Эталонной математической моделью здесь считается неявное уравнение Колбрука-Уайта, но оно требует итерационных численных методов решения. В инженерной практике для прямых расчетов повсеместно применяется явная универсальная формула Альтшуля:

λ = 0.11 · (Δ / d + 68 / Re)^0.25

Математическая структура этой зависимости удобна тем, что она плавно объединяет все три турбулентные зоны и не дает разрывов на границах переходов:

• При малых значениях шероховатости ( Δ → 0 ) дробь Δ / d обнуляется, и уравнение трансформируется в выражение λ = 0.11 · (68 / Re)^0.25 ≈ 0.316 / Re^0.25 , то есть переходит в формулу Блазиуса для гладких труб.
• При экстремально больших числах Рейнольдса ( Re → ∞ ) слагаемое 68 / Re стремится к нулю, исключая влияние вязкости и переводя расчет в квадратичную область.

Зона квадратичного трения: формула Шифринсона

В области развитой турбулентности и полной шероховатости (при выполнении критерия Re · (Δ / d) > 500 ) вязкий подслой разрушен. Коэффициент трения перестает зависеть от числа Рейнольдса и становится константой для конкретной трубы. Его вычисляют по формуле Шифринсона, которая является предельным случаем уравнения Альтшуля:

λ = 0.11 · (Δ / d)^0.25

Для высокоточных расчетов газопроводов и магистральных водоводов в квадратичной зоне также применяют логарифмическую зависимость Прандтля-Никурадзе: λ = (2 · lg(3.7 · d / Δ))^(-2) .

Сводная классификация расчетных моделей для определения коэффициента гидравлического трения представлена в таблице:

Эмпирические зависимости и справочные таблицы

В прикладных отраслях гидравлики наряду с универсальной структурой Дарси-Вейсбаха используются специализированные эмпирические формулы, позволяющие находить потери напора напрямую через расход жидкости Q без предварительного вычисления скорости и числа Рейнольдса.

В нефтегазовой отрасли для транспорта углеводородов и нефтепродуктов широко применяется обобщенная формула Лейбензона. Она объединяет уравнение Дарси-Вейсбаха со степенной зависимостью коэффициента трения вида λ = A / Re^m :

H = β · (Q^(2 - m) · ν^m · L) / d^(5 - m)

Числовые коэффициенты β и показатель степени m выбираются в зависимости от режима: для ламинарного потока m = 1 , для гладких труб по Блазиусу m = 0.25 , для квадратичной зоны m = 0 .

В гидротехнике, мелиорации и при расчете безнапорных и напорных коллекторов больших диаметров используется формула Шези ( U = C · √(R · i) ), где гидравлический уклон i = H / L , а скоростной множитель Шези C определяется по формуле Павловского:

C = (1 / n) · R^y

В зависимости Павловского параметр n - это коэффициент шероховатости поверхности (для стали и чугуна n ≈ 0.012...0.014 , для бетона n ≈ 0.014...0.017 ), а показатель степени y зависит от самого коэффициента шероховатости и гидравлического радиуса R (в упрощенных расчетах принимается y ≈ 1.5 · √n ). Коэффициент Дарси связан с множителем Шези соотношением λ = 8 · g / C² .

Для ускорения ручных проектных расчетов систем водоснабжения и канализации применяются готовые справочные таблицы Шевелева и таблицы Лукиных. Таблицы Шевелева содержат предвычисленные значения гидравлического уклона 1000i (потери напора в метрах на 1000 метров трубопровода) и скоростей движения воды при температуре +10 °C для стандартного сортамента стальных, чугунных, асбестоцементных и пластмассовых труб. В основу таблиц Шевелева заложены эмпирические формулы автора для старых и новых труб, учитывающие зарастание сечения в процессе эксплуатации. При транспортировке воды с иной температурой табличное значение уклона корректируется специальным температурным множителем. Таблицы Лукиных построены по аналогичному принципу на базе формул Павловского и Маннинга, но ориентированы преимущественно на расчет самотечных канализационных сетей при различной степени наполнения круглого сечения трубы.

Учёт местных гидравлических сопротивлений и геодезического перепада

В реальных трубопроводных сетях жидкость движется не только по прямым цилиндрическим участкам, но и проходит через фасонные части, узлы изменения геометрии и запорно-регулирующую арматуру. Полные гидравлические потери в системе складываются из потерь на трение по длине и суммы потерь на преодоление локальных препятствий:

Δp_полн = Δp_дл + ΣΔp_м
H_полн = H_дл + ΣH_м

В этих уравнениях индексом дл обозначены линейные потери на прямых участках постоянной площади сечения, а ΣΔp_м и ΣH_м выражают суммарные потери давления и напора на всех местных сопротивлениях рассматриваемой ветки трубопровода.

Формула Вейсбаха и коэффициент местного сопротивления

Для вычисления локального падения давления или напора на конкретном фасонном элементе либо узле арматуры применяется формула Вейсбаха. Величина потерь прямо пропорциональна скоростному напору (динамическому давлению) потока:

H_м = ζ · (U² / (2 · g))
Δp_м = ζ · (ρ · U² / 2)

Безразмерный коэффициент местного сопротивления обозначается греческой буквой ζ (дзета) или латинской K . Он показывает, какая доля динамического давления потока безвозвратно расходуется на преодоление конкретного препятствия. Если на участке установлено несколько однотипных или разных элементов при неизменном внутреннем диаметре трубы, их коэффициенты суммируются: Σζ = ζ₁ + ζ₂ + ... + ζ_n . Когда в узле меняется проходное сечение (например, в переходах диаметров), в расчетную формулу подставляется скорость потока U в том сечении (до или после элемента), к которому в справочнике привязан конкретный табличный коэффициент ζ .

Физика деформации потока в фасонных частях и арматуре

Причиной местных потерь энергии служит резкая деформация профиля скоростей: изменение модуля или вектора скорости, отрыв пограничного слоя от твердых стенок, образование замкнутых вихревых зон и вторичных токов с последующим ударным торможением струи. В отличие от линейного трения, в развитом турбулентном режиме (зона квадратичного трения) коэффициент ζ практически не зависит от числа Рейнольдса и определяется исключительно геометрической конфигурацией узла.

Характер гидродинамических возмущений напрямую зависит от конструкции конкретного элемента сети:

• Изменение проходного сечения. При внезапном расширении трубы струя жидкости по инерции отрывается от стенок, образуя в углах кольцевые водоворотные зоны; потери энергии здесь максимальны и описываются теоремой Борда-Карно. При внезапном сужении поток сначала сжимается в узком сечении (образуется сжатое сечение струи), а затем расширяется до стенок меньшей трубы, что также вызывает вихреобразование. Плавное сужение (конфузор) и плавное расширение (диффузор) с малым углом конусности минимизируют отрыв пограничного слоя и снижают коэффициент ζ в несколько раз.
• Повороты трассы. При прохождении крутых колен, гнутых и штампованных отводов на поток действует центробежная сила. Давление у вогнутой (внешней) стенки возрастает, а у выпуклой (внутренней) падает, что вызывает отрыв струи у внутреннего радиуса и возникновение парных поперечных вихрей. Плавные гнутые отводы с большим радиусом кривизны ( R ≥ 2d...5d ) создают значительно меньшее сопротивление, чем угольники с острым углом 90° или секторные сварные отводы, где поток многократно меняет направление на стыках сегментов.
• Тройники и крестовины. На узлах разветвления или слияния потоков происходят взаимное соударение струй, их поворот и резкое изменение площадей живого сечения. Значение коэффициента ζ для тройника зависит от схемы движения (на проход или в боковое ответвление), соотношения расходов в магистрали и ответвлении, а также от угла примыкания патрубка.
• Запорно-регулирующая и защитная арматура. Полнопроходные шаровые краны и клиновые задвижки в полностью открытом состоянии практически не перекрывают сечение, поэтому их гидравлическое сопротивление минимально. Дисковые поворотные затворы оставляют тарелку диска внутри потока, обтекание которой создает ощутимый след вихрей. Клапаны (вентили) заставляют жидкость совершать двукратный крутой поворот внутри S-образного корпуса и проходить через узкое седло, что дает очень высокий показатель ζ . В обратных клапанах (подъемных, поворотных, пружинных) дополнительная энергия тратится на удержание затвора в открытом положении и его обтекание. Сетчатые косые или прямые фильтры (грязевики) создают комбинированное сопротивление за счет поворота струи и её продавливания через перфорированную сетку, причем по мере засорения ячейки величина ζ многократно возрастает.

Для инженерной оценки гидравлического влияния различных узлов ориентируются на типовые диапазоны коэффициентов местного сопротивления в полностью открытом рабочем положении:

Метод эквивалентных длин

В инженерных расчетах вместо раздельного вычисления линейных и местных потерь часто применяется метод эквивалентных длин. Суть подхода заключается в том, что каждое местное сопротивление мысленно заменяется дополнительным отрезком прямой трубы того же диаметра и шероховатости, на котором потери на трение по длине в точности равны местным потерям на данном фасонном элементе.

Приравнивая правые части формул Дарси-Вейсбаха и Вейсбаха, получают математическую связь между суммой коэффициентов местных сопротивлений и эквивалентной длиной L_экв :

λ · (L_экв / d) · (U² / (2 · g)) = Σζ · (U² / (2 · g))
L_экв = (Σζ · d) / λ

Полные потери напора на участке вычисляются по единому уравнению для прямой трубы с увеличенной расчетной протяженностью L_расч = L + L_экв :

H_полн = λ · ((L + L_экв) / d) · (U² / (2 · g))

Такой метод удобен при использовании таблиц или номограмм, где значения L_экв заранее табулированы в метрах для стандартных фитингов и арматуры конкретного диаметра. В предварительных укрупненных расчетах при отсутствии точной детализации узлов сумму местных потерь иногда задают как фиксированную процентную надбавку к потерям по длине (например, от 10% до 30% для протяженных магистралей или до 50-100% для компактных обвязок насосных станций и тепловых пунктов).

Учёт геодезического перепада высот

Помимо преодоления сил гидравлического трения и локальных сопротивлений, при движении жидкости по наклонным или вертикальным участкам трубопровода изменяется её потенциальная энергия положения. Разность высотных отметок оси трубы в конечной ( z₂ ) и начальной ( z₁ ) точках расчетного участка называется геодезическим перепадом высот (геометрической высотой подъема или статическим напором) Δz = z₂ - z₁ .

В зависимости от профиля трассы геодезическая составляющая складывается с гидравлическими потерями с учетом знака:

H_общ = H_дл + ΣH_м ± Δz
Δp_общ = Δp_дл + ΣΔp_м ± (ρ · g · Δz)

Интерпретация знака перед статической составляющей в уравнениях баланса энергии подчиняется следующим физическим условиям:

• Движение вверх по уклону или по подающему стояку ( z₂ > z₁ , знак «плюс»). Насосное оборудование или источник давления в начале линии должен не только компенсировать потери на трение и местные сопротивления, но и поднять столб жидкости на высоту Δz против силы тяжести. Статическое давление потока в верхней точке падает дополнительно на величину ρ · g · Δz .
• Движение вниз по уклону или по опускному стояку ( z₂ < z₁ , знак «минус»). Сила тяжести действует сонаправленно с потоком, создавая дополнительный гравитационный напор. Если абсолютная величина геодезического перепада |Δz| превышает сумму гидравлических потерь H_дл + ΣH_м , статическое давление в нижней точке трубы окажется выше, чем в начальной точке участка, несмотря на затраты энергии на трение.
• Горизонтальный трубопровод или замкнутое циркуляционное кольцо ( z₂ = z₁ , Δz = 0 ). На строго горизонтальной трассе потенциальная энергия положения не меняется. В замкнутых контурах систем отопления и холодоснабжения вес столба жидкости в подающем (подъемном) стояке уравновешивается весом столба в обратном (опускном) стояке, поэтому при подборе циркуляционного насоса геодезическая высота здания не учитывается, а в расчет принимаются только суммарные потери на трение по длине и в местных сопротивлениях кольца.

Единицы измерения давления, напора и интерпретация результатов

Результаты гидравлического расчета трубопровода выражаются либо в энергетических единицах давления, либо в линейных единицах высоты столба жидкости. Выбор размерности зависит от этапа инженерной задачи: паспорта регулирующей арматуры и манометры чаще градуируются в барах или мегапаскалях, тогда как напорные характеристики лопастных насосов всегда строятся в метрах столба перекачиваемой среды. Точный перевод между этими величинами исключает ошибки при сопоставлении расчетного сопротивления сети с паспортными данными оборудования.

Соотношение системных и внесистемных единиц давления

Базовой единицей измерения давления в системе СИ является Паскаль, равный силе в один Ньютон, равномерно распределенной по площади в один квадратный метр. Поскольку в масштабах трубопроводного транспорта величина в 1 Па ничтожно мала, в проектной документации и при настройке контрольно-измерительных приборов применяются кратные приставки (кПа, МПа) и внесистемные единицы.

Для прямого взаимного перевода результатов гидравлического расчета используются строгие математические коэффициенты, связывающие основные размерности давления и высоту стандартного водяного столба (при плотности чистой воды 1000 кг/м³ и стандартном ускорении свободного падения 9,80665 м/с²):

В инженерной практике необходимо строго разграничивать физическую (стандартную) атмосферу и техническую атмосферу. Техническая атмосфера (обозначается как ат или кгс/см²) численно равна давлению столба воды высотой ровно 10 метров при плотности 1000 кг/м³. Внесистемная единица бар составляет ровно 100 000 Па, поэтому 1 бар превышает 1 ат примерно на 2 процента (1 бар = 1,01972 ат). При работе с импортным оборудованием, маркированным в psi, для быстрого ориентировочного пересчета используют соотношение 1 бар ≈ 14,5038 psi.

Пересчет потерь напора в потери давления с учетом плотности среды

Табличное соотношение «10 метров водяного столба ≈ 1 бар» справедливо исключительно для холодной чистой воды. При транспортировке нагретого теплоносителя, водно-гликолевых смесей, рассолов, нефтепродуктов или технологических жидкостей связь между линейными метрами потерь напора и падением давления меняется пропорционально фактической плотности среды в рабочих условиях.

Точный математический пересчет потерь напора, выраженных в метрах столба перекачиваемой жидкости, в единицы давления выполняется по следующим формулам:

Δp_Па = ρ · g · H
Δp_кПа = (ρ · g · H) / 1000
Δp_бар = (ρ · g · H) / 100000

Обратный перевод известного перепада давления в метры столба фактической жидкости осуществляется через деление на удельный вес среды:

H = Δp_Па / (ρ · g) = (Δp_бар · 100000) / (ρ · g)

В приведенных выражениях переменные имеют следующие размерности:

• H - потери напора в метрах столба транспортируемой жидкости (м);
• ρ - фактическая плотность жидкости при рабочей температуре и концентрации (кг/м³);
• g - ускорение свободного падения, принимаемое равным 9,80665 м/с² (в прикладных расчетах часто округляется до 9,81 м/с²).

Игнорирование реальной плотности среды при конвертации единиц приводит к заметным отклонениям в высокотемпературных или низкотемпературных контурах. Например, если гидравлический расчет участка выявил потерю напора H = 15 м , итоговое падение давления Δp для разных жидкостей существенно различается:

• Холодная вода при 20 °C ( ρ = 998,2 кг/м³ ): Δp = 998,2 · 9,80665 · 15 = 146 835 Па ≈ 1,47 бар .
• Перегретая вода при 130 °C ( ρ = 934,8 кг/м³ ): Δp = 934,8 · 9,80665 · 15 = 137 509 Па ≈ 1,38 бар .
• Водный раствор этиленгликоля 50% при -10 °C ( ρ = 1082,0 кг/м³ ): Δp = 1082,0 · 9,80665 · 15 = 159 162 Па ≈ 1,59 бар .
• Минеральное гидравлическое масло при 40 °C ( ρ = 860,0 кг/м³ ): Δp = 860,0 · 9,80665 · 15 = 126 506 Па ≈ 1,27 бар .

Таким образом, один и тот же гидравлический напор в 15 метров создает на манометрах перепад от 1,27 до 1,59 бар в зависимости от физической природы жидкости. Если переводить метры напора в бары через стандартный коэффициент водяного столба без поправки на плотность, погрешность определения давления для гликолевых смесей и масел превысит 10-12 процентов.

Статическое, динамическое и полное давление при оценке потока

Для правильной интерпретации полученных цифр и сопоставления их с показаниями реальных измерительных приборов необходимо разделять три составляющие давления, действующие в любой точке напорного трубопровода согласно закону сохранения энергии (уравнению Бернулли).

Статическое давление

Статическое давление ( p_ст ) характеризует потенциальную энергию сжатия жидкости и проявляется как сила, с которой поток давит перпендикулярно на внутренние стенки трубы. Именно эту величину фиксирует обычный манометр, подключенный через резьбовой штуцер заподлицо со стенкой трубопровода. Статическое давление обеспечивает целостность струи (неразрывность потока) и предотвращает вскипание жидкости. При прохождении через сужения трубы, где скорость потока возрастает, статическое давление локально снижается, переходя в кинетическую энергию.

Динамическое давление (скоростной напор)

Динамическое давление ( p_дин ) отражает кинетическую энергию движущейся массы жидкости и рассчитывается по формуле p_дин = (ρ · U²) / 2 (в единицах напора величина U² / (2 · g) называется скоростным напором). Оно действует строго по вектору движения потока и не оказывает давления на боковые стенки трубы, поэтому стандартный боковой манометр его не регистрирует. В обычных водопроводных и отопительных трассах при скоростях течения 1,0-1,5 м/с динамическое давление невелико и составляет всего 500-1125 Па (0,05-0,11 м вод. ст.). Однако в узких проходных сечениях регулирующих клапанов, соплах или при скоростях выше 4-5 м/с его величина возрастает кратно, становясь основным фактором при расчете местных сопротивлений.

Полное давление

Полное давление ( p_полн ) представляет собой алгебраическую сумму статического и динамического давлений в рассматриваемом сечении трубопровода (при отсчете относительно одной горизонтальной плоскости):

p_полн = p_ст + p_дин = p_ст + (ρ · U²) / 2

При интерпретации результатов гидравлического расчета необходимо учитывать следующие особенности взаимодействия этих трех величин:

• Рассчитанные по формулам Дарси-Вейсбаха и Вейсбаха суммарные гидравлические потери ( Δp_тр + Δp_м ) всегда означают необратимую потерю именно полного давления на участке за счет рассеивания механической энергии в тепло.
• В прямом трубопроводе постоянного диаметра ( d₁ = d₂ ) средняя скорость несжимаемой жидкости неизменна по всей длине ( U₁ = U₂ ), следовательно, динамическое давление в начале и в конце участка одинаково ( p_дин1 = p_дин2 ). В этом случае падение полного давления в точности равно падению статического давления, а расчетная величина Δp напрямую покажет разницу показаний двух манометров, установленных в начале и в конце горизонтальной трубы.
• На участках с изменением проходного сечения (переходники, конфузоры, диффузоры) скорость потока и динамическое давление меняются ( U₁ ≠ U₂ ). Здесь разница показаний двух манометров (разность статических давлений p_ст1 - p_ст2 ) не равна гидравлическим потерям, так как включает в себя обратимую трансформацию части статического давления в скоростной напор или обратно. Например, в плавно расширяющемся диффузоре скорость падает, кинетическая энергия частично возвращается в потенциальную, и манометр после расширения может показать статическое давление выше, чем до него, хотя полное давление потока при этом необратимо снизилось на величину потерь трения и вихреобразования.

Практическое применение расчёта в инженерных системах и примеры

Значения потерь полного и статического давления лежат в основе подбора диаметров труб, балансировочной арматуры и насосного оборудования. В зависимости от назначения трубопровода гидравлический расчёт решает специфические задачи, регламентированные отраслевыми нормативами.

Использование результатов в типовых инженерных сетях

Внутреннее и наружное водоснабжение проектируется по требованиям СП 30.13330.2016 и СП 31.13330.2012. Здесь расчёт падения давления выполняется вдоль диктующего направления - трассы от ввода в здание или насосной станции до самого удалённого и высоко расположенного водоразборного прибора. Суммарные потери по длине и на местных сопротивлениях вычитаются из располагаемого напора городской магистрали. Если остаточного давления перед смесителем, душем или пожарным краном меньше нормативного свободного напора, диаметр труб на участках с высокой скоростью потока увеличивают либо предусматривают установку повысительной насосной установки. Ограничение максимальной скорости движения воды в пределах 1,5-3,0 м/с предотвращает эрозионный износ фитингов и возникновение гидравлического шума в жилых помещениях.

Системы водяного отопления и теплоснабжения, рассчитываемые согласно СП 60.13330.2016, требуют увязки параллельных циркуляционных колец. Главная задача - добиться того, чтобы расчётные потери давления в тупиковых ветках или стояках отличались между собой не более чем на 5-15 процентов без учёта термостатических клапанов. Полученные при расчёте значения удельных потерь на трение (обычно поддерживаемые в диапазоне 100-300 Па/м для минимизации энергопотребления и шума) позволяют вычислить избыточный напор на ближних к коллектору радиаторах и точно определить пропускную способность и преднастройку балансировочных клапанов.

В контурах холодоснабжения и обвязке чиллеров, где в качестве хладоносителя циркулируют водные растворы этиленгликоля или пропиленгликоля, расчёт критичен из-за повышенной вязкости и изменённой плотности рабочей среды. При отрицательных и низких положительных температурах кинематическая вязкость гликолевых смесей возрастает в несколько раз по сравнению с чистой водой. Это приводит к снижению числа Рейнольдса, смещению режима течения в зону гидравлически гладких труб или даже в переходную и ламинарную области, что увеличивает коэффициент трения Дарси ( λ ) и суммарное падение давления на 20-50 процентов при том же объёмном расходе.

В напорной канализации гидравлический расчёт решает задачу компромисса между энергозатратами и защитой трубы от заиливания. Диаметр напорного коллектора подбирают так, чтобы фактическая скорость сточных вод превышала минимальную незаиливающую скорость (обычно не менее 0,7-1,0 м/с для удержания взвешенных частиц во взвешенном состоянии), но при этом не создавала чрезмерных потерь напора, требующих установки неоправданно мощных фекальных или дренажных насосов.

Характеристика сети, рабочая точка насоса и проверка на кавитацию

Рассчитанное при заданном расходе падение давления используется для построения расходно-напорной характеристики трубопроводной сети и подбора перекачивающего агрегата. В турбулентном режиме гидравлические потери пропорциональны квадрату объёмного расхода, поэтому уравнение сети имеет вид параболы:

H_сети = H_геод + S · Q²

В этом выражении H_геод представляет собой статический перепад высот (плюс требуемый свободный напор на изливе для разомкнутых систем, тогда как в замкнутых циркуляционных кольцах отопления и холодоснабжения H_геод = 0 ), а S - гидравлическое сопротивление участка, определяемое из расчётных потерь напора H_пот при расчётном расходе Q_расч по формуле S = H_пот / Q_расч² .

Инженерная интерпретация гидравлического расчёта в контексте работы насосного оборудования включает три практических этапа:

• Определение рабочей точки агрегата: на один график в координатах «Расход ( Q ) - Напор ( H )» наносят параболу характеристики трубопроводной сети и заводскую кривую насоса из каталога производителя. Точка их пересечения (рабочая точка) показывает фактический расход и напор, с которыми система будет работать в реальности. Для максимальной энергоэффективности рабочая точка должна попадать в среднюю треть графика насоса, где его КПД максимален.
• Регулирование параметров при несовпадении: если рабочая точка смещена вправо от расчётного расхода, прикрытие балансировочного вентиля на напорном патрубке увеличивает местные сопротивления (крутизна параболы сети возрастает), возвращая расход к проектному значению. При использовании преобразователя частоты вращения вала меняется сама кривая насоса без создания искусственных потерь давления на дросселирование.
• Проверка всасывающего трубопровода на отсутствие кавитации: гидравлические потери на участке от приёмного резервуара до входного патрубка насоса ( H_вс ) напрямую снижают абсолютное давление перед рабочим колесом. Если потери во всасывающей трубе, на обратном клапане и сетчатом фильтре слишком велики, давление падает ниже давления насыщенных паров перекачиваемой жидкости при данной температуре. Жидкость вскипает с образованием паровых пузырьков, которые схлопываются в зоне высокого давления, разрушая металл крыльчатки. Расчёт потерь на всасывании необходим для вычисления располагаемого кавитационного запаса системы ( NPSHa ), который всегда должен превышать требуемый кавитационный запас насоса ( NPSHr ) минимум на 0,5 метра водного столба.

Пошаговый пример гидравлического расчёта участка трубопровода

Рассмотрим практическую задачу определения потерь давления в прямом горизонтальном подающем трубопроводе системы холодного водоснабжения с установленной на нём запорно-регулирующей арматурой. Исходные параметры участка и рабочей среды сведены в таблицу.

Шаг 1. Перевод расхода в систему СИ и вычисление скорости потока

Для подстановки в расчётные формулы объёмный расход переводится из кубических метров в час в кубические метры в секунду путём деления на 3600:

Q = 12,6 / 3600 = 0,0035 м³/с (или 3,5 л/с)

Определяется площадь живого поперечного сечения трубы диаметром d = 0,05 м :

A = (π · d²) / 4 = (3,1416 · 0,05²) / 4 = 0,0019635 м²

Средняя скорость движения воды в трубопроводе составляет:

U = Q / A = 0,0035 / 0,0019635 ≈ 1,783 м/с

Полученная скорость укладывается в рекомендуемый нормативный диапазон для магистралей водоснабжения.

Шаг 2. Определение числа Рейнольдса и режима течения

По найденной скорости, внутреннему диаметру и кинематической вязкости воды вычисляется безразмерное число Рейнольдса:

Re = (U · d) / ν = (1,783 · 0,05) / (1,004 · 10⁻⁶) ≈ 88795

Поскольку Re = 88795 значительно превышает верхнее критическое значение ( Re > 4000 ), режим движения жидкости является развитым турбулентным. Вычисляется относительная шероховатость стенок трубы: Δ / d = 0,1 / 50 = 0,002 . Проверка граничных условий турбулентных зон ( 10 / (Δ/d) = 5000 и 500 / (Δ/d) = 250000 ) показывает, что число Рейнольдса лежит в интервале от 5000 до 250000, следовательно, поток находится в зоне смешанного (доквадратичного) трения, где коэффициент сопротивления зависит и от вязкости жидкости, и от шероховатости трубы.

Шаг 3. Вычисление коэффициента гидравлического трения Дарси

Для зоны смешанного трения используется универсальная формула Альтшуля:

λ = 0,11 · (Δ / d + 68 / Re)^0,25

Подстановка числовых значений даёт следующий результат:

λ = 0,11 · (0,002 + 68 / 88795)^0,25 = 0,11 · (0,002 + 0,0007658)^0,25 = 0,11 · (0,0027658)^0,25 ≈ 0,11 · 0,2293 ≈ 0,0252

Шаг 4. Расчёт динамического давления и потерь по длине и на местных сопротивлениях

Чтобы упростить дальнейшие вычисления по формулам Дарси-Вейсбаха и Вейсбаха, предварительно рассчитывается динамическое давление (скоростной напор, выраженный в Паскалях) для данного потока:

p_дин = (ρ · U²) / 2 = (998,2 · 1,783²) / 2 = (998,2 · 3,179) / 2 ≈ 1586,7 Па

Потери давления на трение по длине прямого участка трубы длиной 80 метров составляют:

Δp_тр = λ · (L / d) · p_дин = 0,0252 · (80 / 0,05) · 1586,7 = 0,0252 · 1600 · 1586,7 ≈ 63976 Па

Потери давления на преодоление местных сопротивлений (вход, отводы и вентиль с суммарным коэффициентом Σζ = 6,5 ) равны:

Δp_м = Σζ · p_дин = 6,5 · 1586,7 ≈ 10314 Па

Шаг 5. Итоговое падение давления и перевод в метры водного столба

Поскольку трубопровод расположен строго горизонтально (геодезический перепад Δz = 0 ), полные гидравлические потери давления на расчётном участке представляют собой сумму линейных и местных потерь:

Δp_полн = Δp_тр + Δp_м = 63976 + 10314 = 74290 Па ≈ 74,3 кПа (или 0,743 бар)

Для подбора циркуляционного или повысительного насоса по каталогу полученное значение переводится в потери напора (метры столба перекачиваемой воды при температуре 20 °C) при ускорении свободного падения g = 9,80665 м/с² :

H = Δp_полн / (ρ · g) = 74290 / (998,2 · 9,80665) = 74290 / 9789 ≈ 7,59 м вод. ст.

Таким образом, при транспортировке 12,6 м³/ч воды по рассматриваемому участку его гидравлическое сопротивление погасит 74,3 кПа давления, что эквивалентно потере 7,59 метра напора.
