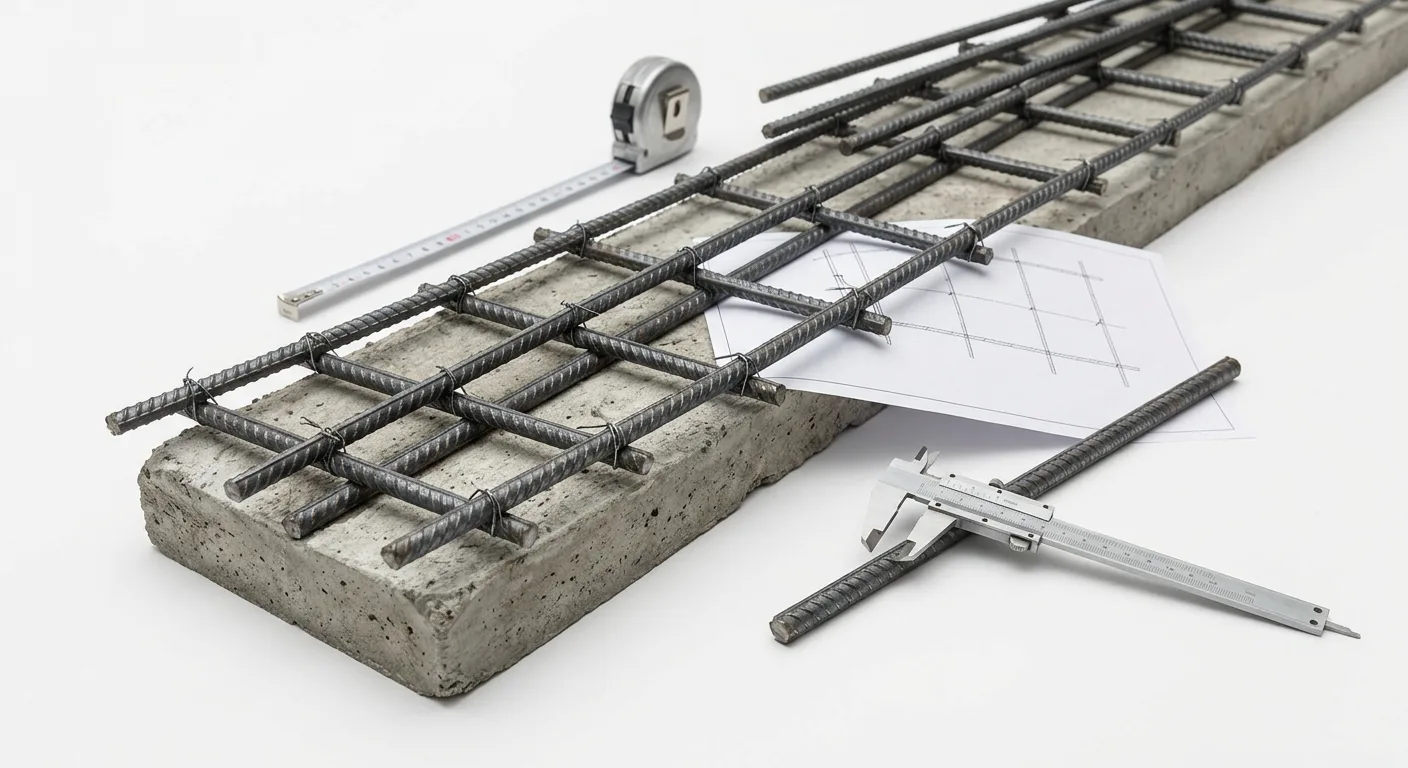

Количество арматуры основания по схеме армирования

Точное количество арматуры основания по схеме армирования определяется путём пересчёта геометрических габаритов фундамента, числа расчётных поясов и заданного шага укладки стержней в итоговый метраж и массу проката. Инструмент автоматизирует вычисление параметров пространственного арматурного каркаса для ленточных, плитных и столбчатых конструкций. В качестве исходных данных используются размеры основания, диаметр продольных и поперечных прутков, толщина защитного слоя бетона и длина мерного хлыста. На выходе формируется готовая спецификация для закупки стального или композитного проката без излишков и дефицита на строительной площадке.

Геометрия бетонной конструкции напрямую диктует конфигурацию каркаса и расход материалов по требованиям СП 63.13330. Норматив устанавливает минимальный процент армирования сечения, обязательные отступы от опалубки, правила перехлёста при стыковке стержней по длине и анкеровку в углах.

Вычислительный алгоритм связывает пространственные размеры фундамента с выбранной схемой расположения рабочих и распределительных элементов. При обработке входных параметров определяются следующие показатели для составления ведомости материалов:

• суммарный погонаж продольной рабочей и поперечной конструктивной арматуры с учётом нахлёстов на стыках и усиления угловых примыканий;
• общее число стержней заданного диаметра и количество целых мерных прутков стандартной длины;
• общий теоретический вес стального проката в килограммах и тоннах для оформления заказа на металлобазе;
• количество замкнутых хомутов, П-образных торцевых элементов и поддерживающих каркасов при двухслойной укладке.

Корректный подсчёт учитывает разницу между внешними габаритами опалубки и фактическими размерами металлического контура, который уменьшается на величину защитного слоя бетона со всех сторон. Такой подход исключает погрешности при нарезке заготовок и сборке узлов вязки.

Исходные параметры основания и схема армирования для расчёта

Точность определения потребности в прокате напрямую зависит от полноты исходных данных. Перед вычислением фиксируются две группы переменных: внешние геометрические габариты бетонного элемента по опалубке и внутренняя топология расположения стержней в пространстве.

Геометрические размеры основания по типам конструкций

Набор линейных параметров определяется конструктивным типом фундамента, так как распределение изгибающих и сжимающих нагрузок диктует разную пространственную форму каркаса.

В зависимости от вида возводимого основания для выполнения расчёта требуются следующие геометрические переменные:

При замере ленточных контуров и ростверков длину прямолинейных участков удобнее суммировать по осевым линиям или разделять на внешний контур и примыкающие внутренние стены. Это предотвращает двойной учёт объёма на углах и Т-образных пересечениях при дальнейшем переходе к погонажу.

Параметры схемы армирования

Схема армирования описывает порядок размещения продольных, поперечных и вертикальных стержней внутри бетонного массива. Выбор этих параметров зависит от расчётных грунтовых условий и массы здания.

Для формирования структуры пространственного каркаса или плоских сеток задаются следующие характеристики:

• количество горизонтальных поясов (уровней) армирования - определяет наличие нижнего, верхнего и промежуточных ярусов в сечении;
• число продольных рабочих ниток в одном горизонтальном ряду - задаёт плотность насыщения растянутой и сжатой зон балки;
• шаг укладки продольных и поперечных стержней - фиксирует дистанцию между соседними прутками по осям;
• размер ячейки сетки - формируется пересечением продольного и поперечного шага в плитных конструкциях;
• шаг установки поперечных замкнутых хомутов - определяет частоту размещения рамок вдоль ленты ростверка или по высоте ствола сваи.

В ленточных конструкциях малой высоты обычно применяют два пояса (верхний и нижний), тогда как высокие балки и глубокие ростверки требуют введения дополнительных промежуточных рядов по высоте боковых граней. В тонких ненагруженных плитах допускается укладка сетки в один уровень, но стандартные несущие фундаментные плиты проектируются с двухслойным расположением сеток для восприятия знакопеременных изгибающих моментов.

Учёт защитного слоя бетона и рабочая высота сечения

Металлический или композитный каркас никогда не устанавливается вплотную к стенкам опалубки или грунту основания. Между внешней гранью бетона и поверхностью стержня обязательно оставляется зазор - защитный слой бетона. Он предохраняет сталь от коррозии под воздействием грунтовой влаги и обеспечивает совместную монолитную работу арматуры с бетонным камнем за счёт сцепления по всей площади периодического профиля.

Введение толщины защитного слоя в исходные данные изменяет все расчётные размеры металлических заготовок:

• фактическая ширина и высота поперечного хомута в ленте или ростверке уменьшаются относительно габаритов опалубки на удвоенную величину бокового, верхнего и нижнего защитных отступов;
• длина прямых стержней в монолитной плите сокращается с каждого торца на величину торцевого защитного зазора;
• диаметр кольцевого каркаса буронабивной сваи рассчитывается путём вычитания двух боковых защитных слоёв из проектного диаметра пробуренной скважины.

Величина нижнего и верхнего отступов напрямую формирует главный расчётный параметр изгибаемой конструкции - рабочую высоту сечения. Рабочая высота сечения представляет собой расстояние от крайней сжатой грани бетонного элемента до центра тяжести растянутой продольной арматуры. Именно этот размер, а не полная геометрическая высота опалубки, определяет плечо внутренней пары сил, несущую способность балки или плиты на изгиб и фактическое расстояние между верхним и нижним арматурными поясами при сборке каркаса.

Методика и формулы расчёта количества арматуры по типам фундаментов

После определения расчётных габаритов каркаса за вычетом защитных отступов выполняется вычисление базового метража и штучного количества стержней. Математический порядок расчёта зависит от геометрической формы основания и пространственной ориентации рабочих и распределительных элементов.

Ленточный фундамент, МЗЛФ и свайный ростверк

Каркас ленточных конструкций, включая МЗЛФ и висячие или низкие ростверки, работает преимущественно как изгибаемая балка на упругом основании или точечных опорах. Армирование разделяется на продольные стержни и поперечные замкнутые хомуты.

Базовый погонаж продольной рабочей арматуры (верхний и нижний пояса) определяется умножением суммарной длины всех внешних и внутренних стен ленты на число стержней в этих поясах:

L_прод = L_ленты × N_ниток × K_поясов

В этой формуле используются следующие переменные:

• L_ленты - общая осевая длина периметра и всех внутренних перемычек фундамента в метрах;
• N_ниток - количество параллельных продольных прутков в одном горизонтальном ряду;
• K_поясов - число рабочих уровней армирования (обычно 2: верхний и нижний).

При большой высоте сечения балки между верхним и нижним рабочими рядами укладывается продольная конструктивная (промежуточная) арматура, предотвращающая образование усадочных и температурных трещин на боковых гранях. Её метраж вычисляется по аналогичной формуле отдельно, так как для средних поясов часто применяется прокат меньшего диаметра и по 2 стержня в ряду (только вдоль боковых стенок).

Поперечное армирование представляет собой замкнутые прямоугольные рамки (хомуты), которые объединяют продольные нитки в жёсткий пространственный каркас и воспринимают поперечные срезающие усилия. Количество хомутов на каждом прямолинейном участке или по всей длине ленты рассчитывается с прибавлением единицы - стартового замыкающего элемента в начале ряда:

N_хом = (L_ленты / S_хом) + 1

Здесь S_хом - заданный шаг установки поперечных рамок в метрах (например, 0,25 или 0,5 м). Если полученное при делении число оказывается дробным, его округляют в большую сторону до целого значения перед прибавлением единицы.

Длина заготовки на один прямоугольный хомут (геометрический периметр рамки без учёта концов на загиб лапок) рассчитывается по габаритам сечения ленты (ширина B и высота H) с вычитанием удвоенных защитных слоёв бетона:

P_хом = 2 × ((B - 2 × a_бок) + (H - a_верх - a_ниж))

Общий метраж гладкой или профильной арматуры на поперечные хомуты равен произведению их общего количества N_хом на периметр одной рамки P_хом.

Монолитная плита и УШП

Плоские фундаментные плиты испытывают знакопеременные изгибающие нагрузки по всей площади опирания, поэтому армируются сплошными плоскими сетками в одном или двух уровнях. В конструкциях УШП сплошная сетка основной тонкой части плиты комбинируется с пространственными балочными каркасами под несущими стенами (рёбрами жёсткости), которые рассчитываются по правилам ленточного ростверка.

Для расчёта основной сетки плиты длиной L_пл и шириной B_пл сначала определяются фактические длины продольных и поперечных стержней за вычетом торцевых защитных зазоров a_торц с каждой стороны:

l_прод = L_пл - 2 × a_торц
l_попер = B_пл - 2 × a_торц

Количество стержней каждого направления зависит от противоположного габарита плиты и заданного шага ячейки сетки (S_яч). Продольные стержни раскладываются по ширине плиты, а поперечные - вдоль её длины:

N_прод = ((B_пл - 2 × a_торц) / S_яч) + 1
N_попер = ((L_пл - 2 × a_торц) / S_яч) + 1

Суммарный базовый метраж арматуры для плиты с учётом количества горизонтальных сеток (K_слоев = 1 для тонких ненагруженных плит или K_слоев = 2 для стандартных несущих оснований) составляет:

L_сетки = ((N_прод × l_прод) + (N_попер × l_попер)) × K_слоев

При двухслойном армировании в общий расход металла обязательно закладываются две группы пространственных фиксирующих деталей:

• П-образные торцевые элементы («пэшки»), которые надеваются по всему периметру плиты на края верхней и нижней сеток для анкеровки стержней и восприятия крутящих моментов на краях;
• Z-образные или трапециевидные поддерживающие опоры («лягушки»), удерживающие верхнюю арматурную сетку на проектной высоте во время заливки бетона.

Количество П-образных элементов определяется делением периметра плиты на шаг стержней основной сетки: N_П = (2 × (L_пл + B_пл)) / S_яч . Длина заготовки одной «пэшки» складывается из высоты каркаса плиты (толщина плиты H_пл минус верхний и нижний защитные слои) и двух горизонтальных полок (обычно равных двум толщинам плиты): l_П = (H_пл - a_верх - a_ниж) + 2 × l_полки .

Число поддерживающих «лягушек» рассчитывается исходя из площади плиты и норматива установки (как правило, от 1 до 2,5 штук на 1 м² в шахматном порядке). Длина прутка на одну опору включает две опорные лапки (длиной 1,5-2 шага ячейки сетки), два вертикальных стояка по высоте между сетками и верхнюю горизонтальную полку шириной в 1-1,5 ячейки.

Столбчатый фундамент и буронабивные сваи

В вертикальных опорах - буронабивных сваях круглого сечения и монолитных столбах прямоугольного сечения - рабочая арматура устанавливается вертикально, воспринимая сжимающие, выдёргивающие и горизонтальные сдвигающие нагрузки от пучения грунта. Горизонтальные хомуты (прямоугольные рамки или кольца) удерживают вертикальные стержни в проектном положении и препятствуют их выпучиванию под нагрузкой.

Погонаж вертикальной рабочей арматуры для всего свайного поля вычисляется по формуле:

L_верт = (H_сваи - a_ниж + l_вып) × N_стерж × M_свай

Переменные в формуле вертикального армирования означают:

• H_сваи - проектная глубина (высота) тела сваи или столба в грунте;
• a_ниж - защитный слой бетона у подошвы опоры (при отсутствии выпусков в уширение ТИСЭ);
• l_вып - длина верхнего выпуска арматуры над оголовком сваи для последующей перевязки и анкеровки в монолитном ростверке или плите;
• N_стерж - число вертикальных прутков в одном каркасе (минимум 3-4 стержня для круглых свай и не менее 4 для прямоугольных столбов);
• M_свай - общее количество свай или опорных столбов в фундаменте.

Количество горизонтальных связей (хомутов) на одну опору рассчитывается по рабочей высоте каркаса внутри бетона и шагу установки по вертикали S_хом: N_хом_св = ((H_сваи - a_ниж - a_верх) / S_хом) + 1 . Для прямоугольных столбов периметр одного хомута вычисляется так же, как для ленточного фундамента. Для круглых буронабивных свай диаметром D длина заготовки одного кольцевого хомута определяется через длину окружности каркаса:

P_кольца = 3,1416 × (D - 2 × a_бок)

Сводное сопоставление расчётных формул для трёх типов оснований представлено в таблице:

Приведённые формулы дают чистый геометрический метраж стержней в теле бетона. Для перехода от геометрической длины каркаса к реальному расходу металлопроката к полученным значениям необходимо прибавить запасы на стыковку мерных прутков по длине, монтажные лапки хомутов и дополнительные гнутые детали в узлах сопряжения стен.

Учёт нахлёстов, анкеровки и усиления углов в общем метраже

Чистая геометрическая длина каркаса всегда меньше фактического расхода проката на строительной площадке. Если длина стороны ленты или плиты превышает длину стандартного заводского хлыста, продольные нитки приходится наращивать внахлёст. В углах здания, в местах примыкания внутренних стен и на торцах конструкции стержни заводят друг за друга на расчётную длину анкеровки и усиливают гнутыми деталями. Игнорирование этих технологических надбавок при составлении сметы приводит к нехватке от 10% до 25% материала.

Расчёт стыков внахлёст по длине стержней

Наращивание продольной рабочей арматуры без сварки выполняется внахлёстку с перевязкой стыка проволокой. Чтобы растягивающее усилие полностью передавалось с одного прутка на другой через окружающий бетон, длина перехлёста должна быть пропорциональна номинальному диаметру стержня. В инженерной практике для расчёта фундаментов из бетона распространённых марок (от В20 до В25) применяется правило 30-40 диаметров (30d-40d) для зоны сжатия и 40-50 диаметров (40d-50d) для зоны растяжения, но не менее 250 мм.

Базовая длина нахлёста и анкеровки одного стыка вычисляется по формуле:

l_нахл = k × d

Здесь d - номинальный диаметр стержня в миллиметрах (при переводе в метры значение делится на 1000), а k - безразмерный коэффициент перехлёста (обычно принимается равным 30, 35, 40 или 50 в зависимости от класса бетона и зоны работы стержня).

Полезная рабочая длина одного мерного хлыста после вычета участка на стыковку уменьшается и составляет L_хлыста - l_нахл . Количество стыков на одном прямолинейном участке длиной L_уч при использовании мерного проката длиной L_хлыста определяется с округлением результата деления в меньшую сторону до целого числа (либо округлением числа хлыстов в большую сторону с вычитанием единицы):

N_стыков = ОКРУГЛВВЕРХ((L_уч - l_нахл) / (L_хлыста - l_нахл)) - 1

Для быстрой прикидки на участках умеренной протяжённости (до 20-30 метров) число стыков часто находят упрощённым делением L_уч / L_хлыста с отбрасыванием дробной части. Дополнительный метраж на одну непрерывную нитку равен произведению N_стыков × l_нахл .

Ниже приведены значения длины одного перехлёста и потери полезной длины мерного прутка для стандартных коэффициентов.

Согласно правилам армирования, стыки соседних параллельных стержней не должны располагаться в одном поперечном сечении балки или плиты - их выполняют вразбежку (со смещением минимум на 1,3 × l_нахл ). Это требование вызывает появление обрезков в начале и конце ряда, что увеличивает фактическое число стыков на 10-15% по сравнению с идеальной линейной раскладкой.

Анкеровка и гнутые элементы для усиления углов и примыканий

Простого перекрещивания прямых продольных прутков в углах ленточного фундамента или ростверка недостаточно: под нагрузкой в угловой зоне возникают скалывающие напряжения, отрывающие внешний угол бетона. Для жёсткого сопряжения стен продольную арматуру одной ленты заводят в перпендикулярную ленту на длину анкеровки (обычно 40d-50d) либо связывают узел отдельными гнутыми деталями - Г-образными («клюшками») и П-образными («пэшками») хомутами из рабочей арматуры того же диаметра.

Расчёт дополнительного погонажа на узлы сопряжения зависит от конфигурации пересечения и количества ниток в горизонтальном поясе:

• Наружный прямой угол (Г-образное сопряжение): внутренние продольные стержни доходят до наружной грани (с вычетом защитного слоя a ), а для связки каждого стыка устанавливается Г-образный элемент со сторонами l_анк + (B - 2 × a) или 2 × l_анк . На один угол с двумя поясами по 2 нитки требуется минимум 4 гнутых стержня; при 3 нитках в ряду - от 4 до 6 деталей на узел.
• Примыкание внутренней стены к наружной (Т-образный узел): продольные прутки примыкающей перемычки заводятся в тело основной ленты с загибом лапок в обе стороны на величину l_анк . На одно Т-образное примыкание расходуется по 2 Г-образных стержня на каждую подходящую продольную нитку (суммарно 8 деталей при схеме в 2 пояса по 2 нитки).
• Пересечение двух внутренних стен (Х-образный узел): сквозные продольные нитки проходят узел без разрыва, но для передачи диагональных усилий перекрёсток усиливается 4 Г-образными лапками в каждом горизонтальном поясе (8 штук на двухпоясной узел).
• Замыкание контура поперечных хомутов и П-элементов: при изгибе замкнутого хомута ленты на концах прутка оставляют два прямых отгиба (монтажные «лапки») для фиксации вокруг углового рабочего стержня. Длина каждого отгиба составляет не менее 10 × d_хом (но не менее 75-100 мм). Таким образом, к чистому геометрическому периметру каждого поперечного хомута прибавляется запас 2 × 10 × d_хом (обычно от 0,15 до 0,20 м на один хомут).

Суммарный дополнительный метраж арматуры на усиление всех углов и примыканий ленточного основания рассчитывается по формуле:

L_узлов = (M_углов × n_дет_уг + M_прим × n_дет_прим) × K_поясов × l_заг

В этом выражении M_углов и M_прим - количество прямых углов и Т-образных примыканий в плане фундамента; n_дет_уг и n_дет_прим - число гнутых деталей в одном уровне (поясе) соответствующего узла; K_поясов - число горизонтальных рядов армирования по высоте; l_заг - полная развёрнутая длина заготовки одного Г-образного или П-образного элемента (обычно от 1,0 до 1,6 м с учётом ширины ленты B и двух длин анкеровки 40d ).

Коэффициент запаса на резку и некратность мерной длины

Даже после точного подсчёта линейного метража, нахлёстов и угловых элементов при раскрое стандартных прутков (обычно 6,0 м или 11,7 м) остаются короткие концевые обрезки, которые невозможно использовать в силовом каркасе без нарушения правил стыковки. Кроме того, при гибке стержней на станке или ручном трубогибе происходит изменение длины по радиусу оправки.

Для компенсации немерных остатков к расчётной сумме геометрической длины, нахлёстов и узловых деталей применяют поправочный коэффициент запаса на раскрой и отходы ( K_зап ):

• 1,03-1,05 (3-5% запаса) - для прямоугольных монолитных плит и простых четырёхугольных лент, стороны которых кратны или близки к длине закупаемого проката;
• 1,07-1,10 (7-10% запаса) - для фундаментов сложной геометрической формы с эркерами, множеством коротких перемычек, перепадами высот и при закупке немерной арматуры разной длины.

Итоговая формула полного расчётного погонажа арматуры одного диаметра перед переводом в закупочные хлысты и тоннаж принимает вид:

L_общ = (L_геом + L_стыков + L_узлов) × K_зап

Полученная величина L_общ отражает реальную потребность в прокате конкретного типа и служит базой для определения веса металла и формирования спецификации заказа.

Сортамент, классы и диаметры арматурного проката для фундамента

Для формирования итоговой ведомости материалов общий расчётный погонаж разделяют по функциональному назначению стержней в пространственном каркасе, классу прочности стали и номинальному диаметру сечения. Каждый элемент основания испытывает различные механические воздействия, поэтому в одной конструкции комбинируют рифлёный и гладкий прокат с разными физико-механическими характеристиками.

Сортамент стальной арматуры, применяемой при возведении монолитных железобетонных оснований, регламентируется тремя основными стандартами:

• ГОСТ 5781-82 - устанавливает требования к горячекатаной круглой стали гладкого и периодического профиля (традиционная маркировка классов А-I, А-II, А-III);
• ГОСТ Р 52544-2006 - определяет параметры свариваемого проката периодического профиля классов А500С и В500С для армирования железобетонных конструкций;
• ГОСТ 34028-2016 - актуализированный межгосударственный стандарт, объединяющий технические условия на выпуск гладких и рифлёных стержней классов А240, А400, А500 и их свариваемых модификаций.

Разграничение арматуры по назначению в каркасе и классам прочности

Численный индекс в современном обозначении класса стали (например, 240, 400, 500) указывает на гарантированный предел текучести металла в МПа, а буква «С» обозначает пригодность стержней к соединению дуговой или контактной сваркой без потери прочности в зоне термического влияния. В зависимости от расположения в бетонном теле и воспринимаемых усилий прокат делится на три категории.

Рабочая арматура периодического профиля

Стержни классов А400 (А-III) и А500С имеют продольные рёбра и поперечные серповидные или кольцевые выступы. Рифлёная поверхность обеспечивает жёсткое механическое сцепление стали с бетоном, исключая проскальзывание прутка под нагрузкой. Такой прокат устанавливается в растянутых и сжатых зонах конструкции и воспринимает основные изгибающие и растягивающие усилия от веса здания и морозного пучения грунта. Из рифлёной стали выполняют продольные нитки верхнего и нижнего поясов ленточных фундаментов и ростверков, основные сетки монолитных плит, вертикальные рабочие стержни столбчатых опор и буронабивных свай, а также угловые Г-образные и П-образные элементы усиления.

Поперечная и конструктивная гладкая арматура

Круглые стержни с гладкой поверхностью класса А240 (А-I) обладают высокой пластичностью и выдерживают холодный изгиб на 180 градусов вокруг оправки малого радиуса без образования микротрещин. В фундаментных каркасах гладкий прокат используется для изготовления поперечных замкнутых хомутов, фиксирующих рабочие прутки в проектном положении и удерживающих бетонное ядро от наклонных трещин при срезе. Также сталь класса А240 применяют в качестве ненапрягаемых распределительных стержней, промежуточных противоусадочных ниток на высоких лентах и монтажных фиксаторов.

Холоднотянутая проволока для сварных сеток

Низкоуглеродистая проволока периодического профиля класса Вр-1 (или В500С) диаметром 4-6 мм используется для заводского изготовления плоских сварных карт. В фундаментостроении готовые сетки из проволоки Вр-1 применяют для армирования стяжек пола по грунту, бетонной подготовки (подбетонки), отмостки и ненагруженных участков утеплённых плит.

В таблице систематизированы характеристики основных классов арматурного проката и области их применения в конструкциях оснований:

Ходовые номинальные диаметры стальных стержней

Номинальный диаметр проката ( d ) для рифлёной арматуры соответствует диаметру равновеликого по площади поперечного сечения гладкого круглого стержня. В частном и малоэтажном строительстве для сборки каркасов оснований используют стандартный ряд сечений от 8 до 20 мм:

• Ø 8 мм - основной диаметр для гнутья поперечных прямоугольных хомутов в ленточных фундаментах и ростверках, горизонтальных колец в буронабивных сваях, а также поддерживающих Z-образных и П-образных подставок («лягушек») в тонких плитах;
• Ø 10 мм - применяется как поперечная и распределительная арматура в массивных балках и высоких лентах, для изготовления жёстких «лягушек» при толщине плиты от 250 мм, а также в качестве рабочей сетки под лёгкие одноэтажные каркасные или деревянные постройки на непучинистых грунтах;
• Ø 12 мм - наиболее востребованный диаметр рабочей продольной арматуры для монолитных плит толщиной 200-300 мм (при ячейке 200×200 мм), мелкозаглублённых лент под дома из газобетона, бруса и кирпича в 1-2 этажа, а также вертикального армирования свай бытового назначения;
• Ø 14 и Ø 16 мм - рабочий прокат для продольных поясов тяжёлых заглублённых лент, висячих свайных ростверков с большими пролётами, монолитных плит под двух- и трёхэтажные каменные здания с железобетонными перекрытиями и на слабых грунтах;
• Ø 18 и Ø 20 мм - стержни повышенной несущей способности, закладываемые в расчётные зоны максимальных изгибающих моментов, опорные подушки под колонны, фундаменты тяжёлых промышленных объектов и зданий со сложной геологией участка.

Условия применения композитной арматуры и правила равнопрочной замены

Наряду со стальным прокатом в расчётах может учитываться неметаллическая композитная арматура - стеклопластиковая (АКС) и базальтопластиковая, выпускаемая из стеклянных или базальтовых волокон, связанных полимерным компаундом. Композитный профиль не подвержен электрохимической коррозии, обладает низкой теплопроводностью и поставляется в бухтах (при диаметре до 10-12 мм) или хлыстах, что сокращает количество стыков на длинных участках.

При проектировании и пересчёте спецификации с металла на полимерный прокат учитывают фундаментальное отличие материалов по жёсткости. Временное сопротивление композита разрыву в 2-2,5 раза выше, чем у стали класса А500С (до 1000-1200 МПа против 500 МПа), однако модуль упругости стеклопластика и базальтопластика примерно в 4 раза ниже стального (около 50 000 МПа против 200 000 МПа у стали). Это означает, что при одинаковой растягивающей нагрузке композитный пруток удлиняется значительно сильнее металлического, что приводит к раскрытию трещин в растянутой зоне бетона задолго до разрыва самого волокна.

Прямая «равнопрочная замена» стальных стержней на композитные меньшего диаметра (например, замена стали А400 Ø 12 мм на АКС Ø 8 мм по пределу прочности на разрыв) допустима исключительно в конструкциях, полностью опирающихся на плотное упругое основание и не работающих на чистый изгиб:

• плиты пола по грунту, бетонные стяжки, садовые дорожки, отмостки и парковочные площадки на подготовленной песчано-щебёночной подушке;
• монолитные плиты и мелкозаглублённые ленты под лёгкие одноэтажные строения на однородных непучинистых основаниях или при полном утеплении грунта пенополистиролом, исключающем неравномерные деформации пучения.

Для висячих ростверков, балок с большими свободными пролётами, столбчатых опор и фундаментов под тяжёлые каменные стены с хрупкой кладкой расчёт композитного армирования ведут не по прочности на разрыв, а по предельным деформациям и ширине раскрытия трещин, что часто требует сохранения того же или большего диаметра стержня. Кроме того, полимерные прутки невозможно согнуть непосредственно на строительной площадке: все угловые Г-образные, П-образные элементы, замкнутые хомуты и поддерживающие каркасы при использовании АКС выполняются из традиционной стальной арматуры классов А240 и А500С либо заказываются в готовом формованном виде с завода.

Нормативные требования СП 63.13330 к армированию оснований

Выбор исходных параметров для расчёта арматурного каркаса опирается на положения СП 63.13330. До вычисления общего метража прутков необходимо убедиться, что принятые диаметр, количество ниток в ряду, шаг хомутов и отступы от краёв опалубки соответствуют конструктивным ограничениям для железобетонных элементов. Это гарантирует совместную работу стали и бетона под нагрузкой, а также защиту металла от грунтовой коррозии.

Минимальный процент армирования и проверка площади сечения

Даже при слабых нагрузках на грунт в бетонном сечении должно находиться минимально необходимое количество рабочей продольной стали, способной воспринять растягивающие усилия без мгновенного хрупкого разрушения в момент образования первых трещин. Согласно СП 63.13330, минимальный процент продольного армирования (μ _{s min} ) для изгибаемых и внецентренно сжатых элементов фундамента составляет 0,1% (или 0,001 в долях единицы) от площади рабочего поперечного сечения бетона.

Требуемая суммарная площадь сечения растянутой продольной арматуры одного пояса (A _{s min} ) определяется по формуле:

A_s_min = (b × h_0) × 0,001

В этом выражении используются следующие геометрические параметры:

• b - ширина поперечного сечения ленты или ростверка (либо расчётная полоса монолитной плиты шириной 1000 мм);
• h ₀ - рабочая высота сечения, равная полной высоте конструкции (h) за вычетом расстояния от растянутой грани бетона до центра тяжести продольных стержней (толщины защитного слоя плюс половина диаметра прутка).

Например, для ленточного фундамента шириной b = 400 мм и полной высотой h = 800 мм при нижнем защитном слое 40 мм и ориентировочном диаметре стержней 12 мм рабочая высота составит h ₀ = 800 − 40 − 6 = 754 мм. Минимальная площадь сечения нижней рабочей арматуры равна: 400 × 754 × 0,001 = 301,6 мм² (или 3,02 см²). Аналогичное количество стали закладывается и в верхний пояс ленты, поскольку при морозном пучении грунта или неравномерной осадке растянутая зона может менять положение.

Чтобы подобрать количество и номинальный диаметр продольных ниток, полученное значение A _{s min} сопоставляют со справочной таблицей площадей поперечного сечения стальных стержней (A _s ) в зависимости от их числа в одном ряду.

Для рассмотренного примера с требуемой площадью 3,02 см² двух стержней Ø 12 мм (2,26 см²) или трёх стержней Ø 10 мм (2,36 см²) в одном поясе недостаточно. Нормативное условие выполняется при укладке в ряд минимум трёх прутков Ø 12 мм (3,39 см²), двух прутков Ø 14 мм (3,08 см²) или четырёх прутков Ø 10 мм (3,14 см²).

Нормативная толщина защитного слоя бетона

Защитный слой бетона изолирует арматурный каркас от грунтовой влаги и кислорода, а также обеспечивает передачу усилий между бетоном и рифлёной поверхностью стержня. При задании параметров расчёта этот отступ напрямую определяет габариты поперечных хомутов и длину П-образных торцевых элементов. По правилам СП 63.13330 толщина защитного слоя должна быть не менее диаметра самого толстого рабочего стержня и соответствовать условиям контакта конструкции с внешней средой:

• для нижней грани подошвы монолитных фундаментов (лент и плит) при наличии бетонной подготовки (подбетонки), гидроизоляционной мембраны или плотного слоя экструдированного пенополистирола - не менее 40 мм;
• для нижней грани монолитных оснований, бетонируемых непосредственно по песчано-щебёночной подушке или грунту без устройства бетонной подготовки - не менее 70 мм;
• для боковых и верхних граней ленточных фундаментов, ростверков, монолитных плит и столбчатых опор, соприкасающихся с грунтом или наружным воздухом - не менее 40 мм (при наличии боковой оклеечной гидроизоляции или несъёмной опалубки допускается снижение до 30-35 мм);
• для вертикальных стержней буронабивных свай, бетонируемых в пробуренных скважинах без обсадных труб - от 50 до 70 мм.

Допустимый шаг продольных стержней и поперечных хомутов

Прутки в каркасе размещают так, чтобы бетонная смесь свободно проходила между ними при заливке и глубинном вибрировании, но при этом не оставалось широких неармированных участков бетона, склонных к усадочному растрескиванию.

Максимальное расстояние между осями соседних продольных рабочих стержней по ширине ленточного фундамента или ростверка не должно превышать 400 мм. Если ширина ленты составляет 500 мм и за вычетом боковых защитных слоев по 40 мм ширина каркаса равна 420 мм, двух угловых стержней в поясе недостаточно: посередине обязательно добавляется третья продольная нитка, уменьшающая шаг до 210 мм. Минимальное расстояние в свету между горизонтальными стержней принимается не менее диаметра прутка и не менее 25 мм (для нижнего ряда) или 30 мм (для верхнего ряда), чтобы крупный щебень заполнителя не застревал в сетке. В монолитных фундаментных плитах шаг стержней сетки (размер ячейки) не должен превышать 1,5 толщины плиты и 400 мм; на практике для плит толщиной 200-350 мм назначают стандартный шаг укладки 200×200 мм (при повышенных нагрузках - 150×150 мм).

Предельный шаг установки поперечных замкнутых хомутов в ленточных фундаментах и ростверках зависит от общей высоты балки (h) и расположения участка:

• при высоте сечения балки до 450 мм включительно в приопорных зонах и местах приложения сосредоточенных нагрузок шаг хомутов составляет не более 0,5h и не более 150 мм;
• при высоте сечения более 450 мм на приопорных участках хомуты ставят с шагом не более 0,33h и не более 500 мм;
• на остальных (средних по пролёту) участках ленты при высоте свыше 300 мм шаг поперечной арматуры принимается не более 0,75h и не более 500 мм (в частном домостроении обычно закладывают унифицированный шаг хомутов от 250 до 400 мм по всей длине и сгущают его вдвое в зонах углов и примыканий стен);
• если общая высота стенки ленточного фундамента или ростверка превышает 700 мм, у боковых граней по высоте каркаса обязательно устанавливают дополнительные продольные конструктивные стержни с шагом по вертикали не более 400 мм (формируя третий и последующие промежуточные пояса армирования), которые фиксируют от бокового выпучивания шпильками или хомутами.

Перевод погонажа в вес, количество хлыстов и комплектация каркаса

После определения суммарной длины продольных, поперечных и доборных стержней с учётом всех нормативных шагов укладки полученный погонаж необходимо перевести в закупочные единицы. Металлобазы и строительные поставщики отпускают арматурный прокат по весу (в килограммах и тоннах) или поштучно в прутках стандартной заводской длины. Отдельно по каждому номинальному диаметру рассчитывают общую массу металла, число целых хлыстов, а также потребность в расходных материалах для вязки и фиксации каркаса в опалубке.

Формула расчёта массы погонного метра и справочная таблица весов

Теоретическая масса одного погонного метра стальной арматуры вычисляется как объём цилиндра длиной 1 м, умноженный на стандартную плотность углеродистой стали, равную 7850 кг/м³. Для перевода линейных размеров в килограммы используют геометрическую формулу через номинальный диаметр стержня или площадь его поперечного сечения:

m₁ = As × L × ρ = (π × d² / 4) × 7850

В приведённом выражении используются следующие физические величины:

• m₁ - теоретическая масса одного погонного метра арматурного стержня, кг/м;
• As - номинальная площадь поперечного сечения прутка, м²;
• L - расчётная длина отрезка, принимаемая равной 1 м;
• ρ - плотность стали (7850 кг/м³);
• d - номинальный диаметр стержня в метрах (при подстановке диаметра в миллиметрах удобно применять упрощённую инженерную запись: m₁ = d² × 0,006165).

Общий вес проката конкретного диаметра (M) определяется перемножением итогового расчётного метража с учётом нахлёстов и запаса на удельный вес одного метра: M = Lобщ × m₁. Чтобы выполнить обратный перевод и узнать количество погонных метров в одной тонне металлопроката, массу 1000 кг делят на значение m₁.

Ниже приведена сводная справочная таблица теоретической массы 1 п.м., площади сечения и метража в одной тонне для стальной арматуры ходовых диаметров от 6 до 20 мм:

Методика пересчёта общего метража в количество хлыстов

Горячекатаная стальная арматура поставляется в мерных прутках (хлыстах) стандартной длины 6 м или 11,7 м (реже 12 м). Стеклопластиковая и базальтопластиковая арматура малых диаметров (до 10-12 мм) может транспортироваться в бухтах по 50 или 100 м, а более толстые стержни - также в прямых хлыстах.

Выбор между хлыстами по 6 м и 11,7 м напрямую влияет на количество стыков, объём обрезков и стоимость доставки. Прутки длиной 11,7 м позволяют перекрывать длинные стороны фундамента без промежуточных соединений, что экономит металл на перехлёстах, но требует использования длинномерного грузового транспорта. Шестиметровые стержни дешевле в перевозке, однако на протяжённых участках дают больше стыков.

Базовый пересчёт общего погонажа (Lобщ) в штуки мерных прутков (Nхл) выполняется делением суммарной длины всех элементов одного диаметра на длину выбранного стандарта (Lхл) с обязательным округлением результата в большую сторону до целого числа:

Nхл = ОкруглВверх(Lобщ / Lхл)

Для коротких доборных элементов - поперечных хомутов, вертикальных стержней свай, Г-образных и П-образных деталей, поддерживающих «лягушек» - простое деление общего метража на 6 или 11,7 м может привести к нехватке материала на стройплощадке. Из одного целого хлыста нарезается строго целое число заготовок, а концевой остаток уходит в неиспользуемый отход, если его длина меньше требуемой детали. Поэтому для гнутых и штучных позиций применяют раскройный метод:

• определяют, сколько целых заготовок длиной lзаг помещается в одном стандартном прутке с округлением вниз до целого: k = ОкруглВниз(Lхл / lзаг);
• общее расчётное количество заготовок (nзаг) делят на число деталей из одного хлыста (k) и округляют результат вверх до целого стержня: Nхл = ОкруглВверх(nзаг / k).

Если из одного хлыста длиной 6 м нарезают заготовки для замкнутых хомутов периметром 1,35 м, то с одного прутка выйдет ровно 4 хомута (4 × 1,35 = 5,4 м), а остаток 0,6 м не подойдёт для целого хомута. При потребности в 100 хомутах потребуется 100 / 4 = 25 шестиметровых прутков (150 п.м. проката), хотя чистый геометрический метраж деталей составляет всего 135 п.м.

Расчёт сопутствующих материалов: вязальная проволока и фиксаторы

Для сборки отдельных стержней в пространственный каркас и обеспечения проектного положения арматуры в теле бетона ведомость комплектации дополняют расчётом низкоуглеродистой отожжённой вязальной проволоки (обычно диаметром 1,2-1,4 мм) и пластиковых закладных фиксаторов.

Потребность в вязальной проволоке рассчитывается по общему числу узлов пересечения стержней (Nузл). В пространственных каркасах ленточных фундаментов количество скруток на один поперечный хомут равно числу продольных рабочих и конструктивных прутков, проходящих через его сечение (например, при 4 продольных нитках в двух поясах каждый хомут фиксируется в 4 угловых точках). В плитных основаниях число пересечений равно произведению количества продольных прутков на количество поперечных прутков в каждой сетке. При этом в плитах допускается вязать пересечения в шахматном порядке (через один узел), обязательно фиксируя каждый узел только на двух крайних рядах по всему периметру сетки. С учётом нахлёстов и крепления поддерживающих элементов на один узел вязки в среднем уходит отрезок проволоки длиной 0,3-0,4 м (сложенный вдвое). Удельный вес проволоки диаметром 1,2 мм составляет около 0,0089 кг/м (примерно 3,5-4 г на одну скрутку). При укрупнённой оценке по массе металлопроката закладывают от 10 до 15 кг вязальной проволоки на 1 тонну рабочей арматуры.

Пластиковые фиксаторы защитного слоя бетона подбирают по назначению и устанавливают с нормированным шагом, чтобы исключить прогиб арматуры под весом рабочих и бетонной смеси при укладке:

• Опорные фиксаторы для горизонтальной арматуры («стульчики», «стойки», опоры под сыпучее основание) устанавливают под нижний пояс каркаса для выдерживания зазора от дна опалубки или подбетонки. В монолитных плитах их расставляют равномерно по площади с плотностью от 4 до 6 штук на 1 м² (шаг установки по сетке 400-500 мм). В ленточных фундаментах и ростверках опоры ставят попарно (под крайние нижние стержни) с шагом 500-800 мм вдоль оси ленты, что даёт расход 2,5-4 штуки на 1 п.м. балки.
• Боковые круглые фиксаторы («звёздочки») надевают на вертикальные стенки хомутов или крайние продольные стержни для защиты каркаса от соприкосновения с бортами щитовой опалубки. Их размещают в двух уровнях по высоте сечения с шагом 800-1000 мм по длине с обеих сторон ленты (в среднем 2-4 штуки на 1 п.м. опалубочного канала).

Примеры расчёта арматуры для ленточного и плитного фундамента

Пошаговое сведение геометрических параметров, нахлёстов и гнутых доборных деталей в общую ведомость материалов показывает, как теоретические формулы применяются при комплектации реальных строительных объектов.

Расчёт пространственного каркаса для ленточного фундамента с перемычкой

Требуется определить потребность в стальном прокате для монолитной ленты прямоугольного здания с одной внутренней несущей стеной. Исходные параметры конструкции и принятая схема армирования включают следующие значения:

• Внешние габариты основания по осям: длина 10 м, ширина 8 м, одна продольная перемычка длиной 10 м.
• Сечение бетонной ленты: ширина 400 мм (0,4 м), полная высота 800 мм (0,8 м).
• Защитный слой бетона: по 50 мм со всех сторон (укладка на подготовленное основание).
• Схема продольного армирования: 2 горизонтальных пояса (верхний и нижний) по 3 рабочие нитки класса А500С Ø 12 мм в каждом ряду (всего 6 стержней в сечении).
• Поперечное армирование: замкнутые прямоугольные хомуты из гладкого прутка А240 Ø 8 мм с основным шагом установки 400 мм (0,4 м).
• Длина закупаемого мерного хлыста: 11,7 м.

Общая протяжённость ленты складывается из внешнего периметра и центральной стены: (10 + 8) × 2 + 10 = 46 п.м. Базовый погонаж продольной арматуры Ø 12 мм для шести ниток составляет 46 × 6 = 276 м.

Для учёта стыков по длине и анкеровки узлов принимается величина перехлёста, равная 40 диаметрам стержня: 40 × 12 мм = 480 мм (округляется до 0,5 м). Так как длина отдельных прямолинейных участков (10 м и 8 м) меньше длины цельного хлыста (11,7 м), при рациональном раскрое на каждой из четырёх десятиметровых линий образуется минимум по одному стыку в каждой из 6 ниток, а на восьмиметровых участках собираются отрезанные остатки (по 2 стыка на линию). Суммарно на прямых участках закладывается 48 нахлёстов: 48 × 0,5 м = 24 м.

Усиление четырёх прямых углов и двух Т-образных примыканий внутренней стены выполняется Г-образными гнутыми элементами Ø 12 мм с длиной катетов по 0,6 м (заготовка 1,2 м). На каждый из 4 внешних углов и 2 примыканий (в две стороны) ставится по 6 деталей (по числу рабочих ниток в двух поясах): (4 + 2 × 2) × 6 = 48 элементов, что требует 48 × 1,2 м = 57,6 м проката. Итоговый метраж рабочей арматуры Ø 12 мм с запасом 3% на обрезки: (276 + 24 + 57,6) × 1,03 = 368,3 м.

Габариты поперечного хомута определяются вычитанием защитных слоёв из сечения бетона: ширина 400 − 2 × 50 = 300 мм (0,3 м), высота 800 − 2 × 50 = 700 мм (0,7 м). Длина заготовки одного хомута с учётом двух монтажных загибов по 100 мм равна: (0,3 + 0,7) × 2 + 0,2 = 2,2 м. Основное количество хомутов по длине ленты с шагом 0,4 м и добавлением сгущения в зоне 6 узлов (по 6 дополнительных рамок на узел): (46 / 0,4) + 1 + 36 = 152 шт. Общий погонаж гладкой арматуры Ø 8 мм составляет 152 × 2,2 м = 334,4 м (с запасом 3% - 344,4 м).

Перевод полученного метража в количество хлыстов по 11,7 м (с округлением в большую сторону) и теоретическую массу даёт готовую заявку на металлобазу:

• Рабочая арматура А500С Ø 12 мм (удельный вес 0,888 кг/м): 368,3 / 11,7 = 32 хлыста (374,4 п.м.), общая масса 374,4 × 0,888 = 332,5 кг.
• Поперечная арматура А240 Ø 8 мм (удельный вес 0,395 кг/м): 344,4 / 11,7 = 30 хлыстов (351,0 п.м.), общая масса 351,0 × 0,395 = 138,6 кг.

Расчёт двухслойной арматурной сетки для монолитной плиты

Необходимо составить спецификацию арматуры для сплошной фундаментной плиты размером 10 × 10 м и толщиной 300 мм (0,3 м). Армирование выполняется в два яруса (верхняя и нижняя сетки) с ячейкой 200 × 200 мм (шаг укладки 0,2 м) из стержней класса А500С Ø 12 мм. Защитный слой бетона у торцов, подошвы и верхней грани составляет 40 мм. Прутки поставляются мерной длиной 11,7 м.

Фактическая длина стержней в обоих направлениях за вычетом торцевых защитных слоёв равна 10 − 2 × 0,04 = 9,92 м. Поскольку этот размер меньше длины стандартного хлыста 11,7 м, каждый ряд перекрывается цельным прутком без промежуточных продольных стыков (остатки по 1,78 м идут на изготовление доборных деталей). Количество стержней одного направления в одной сетке при распределении на ширине 9,92 м с шагом 0,2 м составляет: (9,92 / 0,2) + 1 = 50,6, что при округлении даёт 51 пруток.

Так как плита квадратная, на один слой сетки требуется 51 продольный и 51 поперечный стержень (102 шт.), а на два яруса - 204 прутка длиной по 9,92 м. Чистый погонаж основных сеток составляет 204 × 9,92 = 2023,7 м (потребуется ровно 204 цельных хлыста по 11,7 м).

Обрамление свободных торцов по периметру плиты выполняется П-образными элементами («пэшками») из той же арматуры Ø 12 мм, которые связывают верхний и нижний ярусы. Высота спинки детали равна толщине плиты минус два защитных слоя и два диаметра стержня: 300 − 2 × 40 − 2 × 12 = 196 мм (0,2 м). Длина горизонтальных лапок принимается равной двум толщинам плиты (по 0,6 м). Длина развёртки одной детали: 0,6 + 0,2 + 0,6 = 1,4 м. «Пэшки» надеваются на концы каждого стержня по всем четырём сторонам: 51 × 4 = 204 шт. Общий метраж заготовок равен 204 × 1,4 = 285,6 м. Поскольку от резки 204 основных хлыстов остаётся ровно 204 обрезка длиной по 1,78 м (всего 363,1 м), все торцевые П-образные элементы полностью изготавливаются из этого делового отхода без закупки дополнительных прутков.

Для удержания верхней сетки на проектной высоте устанавливаются поддерживающие опоры («лягушки») из арматуры А500С Ø 10 мм с плотностью 1 шт. на 1 м² площади (на плиту 100 м² требуется 100 опор). Развёртка одной опоры при высоте межсеточного пространства около 170 мм и ширине захвата двух ячеек (по 450 мм на подошву и полку) составляет: 0,45 × 2 + 0,17 × 2 + 0,45 = 1,69 м (округляется до 1,7 м). Потребность в арматуре Ø 10 мм равна 100 × 1,7 = 170 м. Из одного хлыста длиной 11,7 м выходит 6 заготовок по 1,7 м, следовательно, для 100 деталей необходимо заложить 100 / 6 = 17 хлыстов (198,9 п.м.).

Сводная спецификация металлопроката для комплектации монолитной плиты 10 × 10 м приведена в итоговой таблице:
