Количество армирующего материала для стеновой конструкции

Точное количество армирующего материала для стеновой конструкции определяется путём геометрического и весового расчёта по линейным размерам стены, заданному шагу ячеек и номинальному диаметру прутков. Инструмент выполняет автоматическое вычисление потребности в сортовом прокате для возведения монолитных железобетонных стен и перегородок, а также для порядового усиления каменной или блочной кладки. Пользователь вводит проектные габариты и параметры размещения стержней, получая на выходе готовую выборку данных для закупки. Это исключает ошибки ручного перевода метража в тоннаж при подготовке рабочей ведомости.

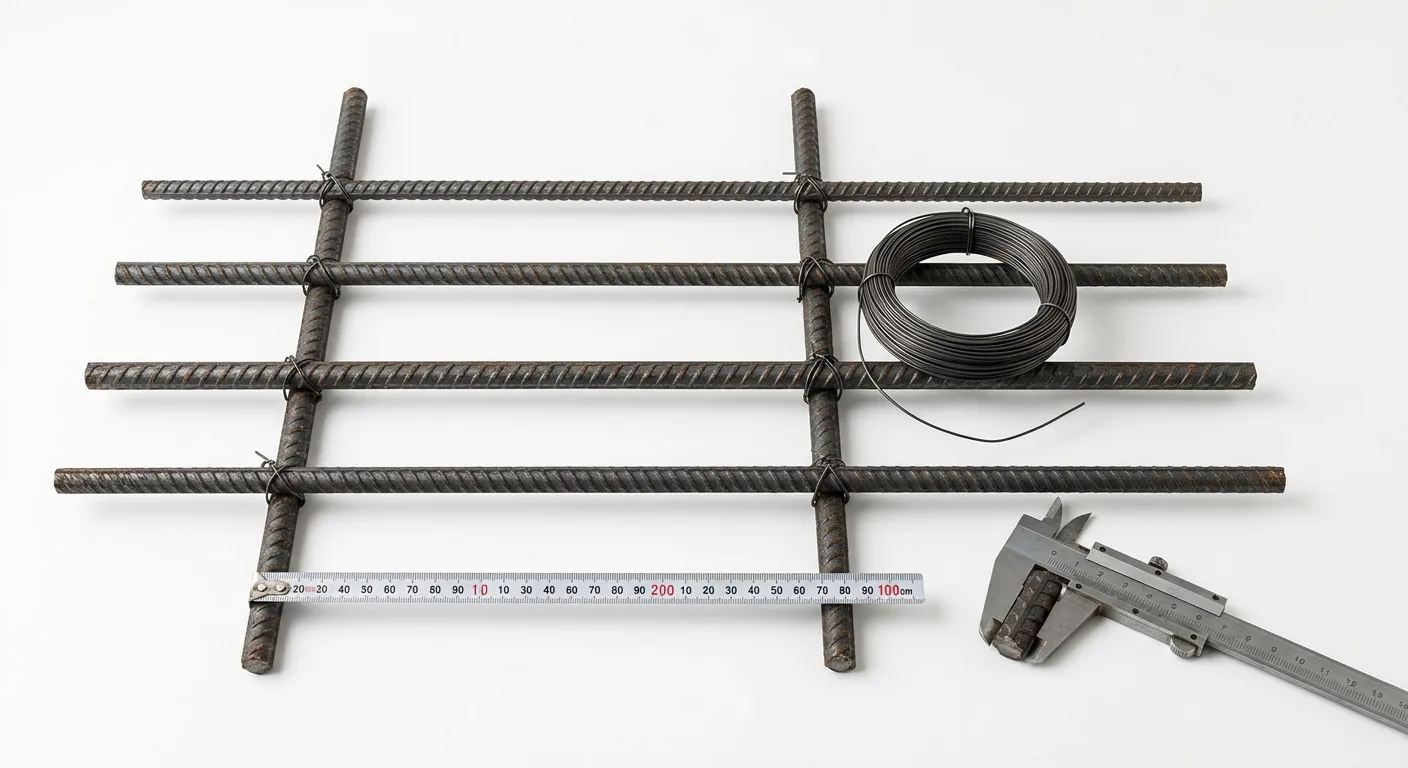

Базовый алгоритм связывает длину и высоту проектируемого участка с межосевым расстоянием между продольными и поперечными рядами арматуры.

Вычислительный модуль решает прикладные инженерные и сметные задачи на этапе подготовки к строительным работам:

• Определение общего погонажа арматурного проката в погонных метрах для одного или двух слоёв армирующей сетки.
• Подсчёт точного числа вертикальных и горизонтальных стержней заданной длины с учётом замыкающих прутков по контуру конструкции.
• Вычисление теоретического веса всей партии материала в килограммах или тоннах на основании площади поперечного сечения выбранного диаметра и удельной плотности стали.
• Формирование исходных данных для составления проектной спецификации, расчёта сметной стоимости закупки и выбора грузового транспорта.

Полученные значения геометрического расхода служат опорной базой для дальнейшего учёта технологических надбавок на нахлёсты, анкеровку и угловые сопряжения.

Исходные параметры для расчёта арматуры стеновой конструкции

Точность определения потребности в арматурном прокате напрямую зависит от полноты и корректности исходных проектных величин. Для формирования расчётной модели стенового каркаса или поясов кладочного усиления используются три группы базовых переменных: линейные габариты конструкции, пространственный шаг размещения стержней и геометрические характеристики сечения самого прутка. Каждая из этих величин задаёт граничные условия для распределения металла в объёме стены.

Геометрические размеры конструкции

Линейные габариты определяют внешние границы армируемой плоскости и конфигурацию будущего каркаса. При подготовке данных учитываются три пространственных измерения стены:

• Длина стены (протяжённость участка в плане). Этот параметр задаёт базовую длину горизонтальных продольных стержней, укладываемых вдоль ряда или в составе плоскости сетки, а также определяет общую дистанцию, на которой распределяются вертикальные прутки.
• Высота стены (расстояние от основания или перекрытия до верхнего обреза конструкции). Параметр определяет габаритную длину вертикальных стержней каркаса и задаёт вертикальную ось, вдоль которой с заданной периодичностью размещаются горизонтальные ряды армирования.
• Толщина стены (поперечный габарит сечения). Физический смысл этого параметра заключается в определении принципиальной схемы армирования - однослойной или двухслойной. В тонких перегородках стержни размещаются в одной центральной плоскости (однослойная сетка). При достаточной проектной толщине конструкции формируется пространственный каркас из двух параллельных плоскостей армирования (двухслойная сетка), разнесённых к противоположным лицевым граням стены.

При сборе исходных данных важно различать чистые проектные габариты стены и фактические размеры отдельного бетонируемого или возводимого захватка. Если расчёт выполняется для замкнутого контура здания, суммарная длина всех стен вводится с учётом правильной привязки осей, чтобы избежать двойного учёта толщины в угловых примыканиях.

Шаг размещения прутков и конфигурация ячеек

Интенсивность насыщения конструкции металлом регулируется шагом армирования - межосевым расстоянием между соседними параллельными стержнями. В зависимости от расчётной схемы шаг задаётся в двух взаимно перпендикулярных направлениях:

• Шаг вертикальных прутков (поперечный шаг вдоль длины стены). Определяет дистанцию между осями соседних вертикальных стержней. Чем меньше это расстояние, тем больше вертикальных стоек приходится на каждый погонный метр длины конструкции.
• Шаг горизонтальных рядов (продольный шаг по высоте стены). Задаёт межосевое расстояние по вертикали между соседними горизонтальными прутками в плоской сетке или между армируемыми поясами в стеновой кладке.

Совокупность продольного и поперечного шага при их пересечении образует геометрию ячейки арматурной сетки. Ячейка может иметь квадратную форму (при равном шаге в обоих направлениях) или прямоугольную (когда межосевое расстояние вертикальных и горизонтальных рядов различается в соответствии с распределением нагрузок). При порядовом усилении кладки вертикальные стержни могут отсутствовать, и тогда в качестве параметра размещения выступает только вертикальный шаг между горизонтальными армирующими поясами и число параллельных ниток в одном шве.

Номинальный диаметр стержней и слои армирования

Номинальный диаметр прутка - это базовый размерный параметр сортового проката, выражаемый в миллиметрах. В контексте геометрического подсчёта количества стержней и их суммарного метража диаметр не меняет протяжённость линий сетки, однако он является ключевым аргументом для определения площади поперечного сечения стержня. Именно через номинальный диаметр осуществляется переход от линейных погонных метров к объёмным и весовым характеристикам партии проката. Если проектом предусмотрено разделение арматуры по назначению, диаметр задаётся раздельно для вертикальных и горизонтальных направлений.

Структурная связь всех входных параметров и их влияние на итоговую выборку материала при формировании однослойного и двухслойного контура представлены в таблице:

Влияние точности исходных габаритов на выборку материала

Погрешности при снятии или вводе исходных размеров приводят к накоплению кумулятивной ошибки в итоговой спецификации. Поскольку арматурный каркас представляет собой регулярную решётку из множества повторяющихся элементов, даже незначительное отклонение в базовых габаритах масштабируется пропорционально числу рядов и слоёв.

Линейная ошибка в длине или высоте стены действует на результат двояко. С одной стороны, завышение длины участка на несколько десятков сантиметров увеличивает расчётную длину каждого продольного прутка во всех горизонтальных ярусах обоих слоёв сетки. С другой стороны, если это приращение длины оказывается кратным заданному шагу вертикальных стержней, в расчётную выборку добавляются лишние вертикальные стойки на всю высоту конструкции.

Ещё более чувствительным параметром является межосевой шаг ячеек. Уменьшение проектного шага при вводе данных даже на малую величину на протяжённых стенах приводит к появлению десятков дополнительных рядов. В сочетании с двухслойной схемой армирования, где каждый лишний стержень дублируется во втором параллельном контуре, неточность входных геометрических параметров оборачивается либо существенным перерасходом бюджета при закупке и транспортировке тяжеловесного проката, либо дефицитом стержней непосредственно во время вязки каркаса на строительной площадке.

Методика и формулы расчёта погонажа, количества стержней и массы

Математический алгоритм определения потребности в арматуре опирается на последовательный переход от линейных габаритов стены к числу элементов в сетке, затем к их суммарной протяжённости и итоговой массе металла. Чтобы исключить ошибки из-за несоответствия размерностей, перед подстановкой значений в формулы все геометрические параметры конструкции и шаг ячеек приводят к единым единицам измерения - метрам.

Определение количества вертикальных и горизонтальных стержней

Базовый этап вычислений - подсчёт числа прутков в каждом направлении для одной плоскости армирования. При делении габарита стены на межосевой шаг получается количество интервалов (ячеек) между стержнями. Поскольку арматурный ряд начинается с первого стартового прутка у края стены и заканчивается замыкающим стержнем на противоположном торце, общее число стержней в ряду всегда на единицу превышает количество образованных ими просветов.

Расчёт количества вертикальных стоек и горизонтальных рядов в одном слое сетки выполняется по следующим зависимостям:

• Количество вертикальных стержней в одном слое: N_в = (L / S_в) + 1 , где L - длина стены (м), S_в - шаг размещения вертикальных прутков (м), а 1 - замыкающий стержень на конце участка.
• Количество горизонтальных стержней (ярусов) в одном слое: N_г = (H / S_г) + 1 , где H - высота стены (м), S_г - шаг горизонтальных рядов по высоте (м), а 1 - верхний замыкающий ряд.

Если при делении длины или высоты конструкции на выбранный шаг получается дробное число, в строительной практике результат деления округляют в большую сторону до целого значения перед прибавлением единицы. Это гарантирует, что шаг у крайнего участка стены не превысит проектное значение, а крайний стержень встанет строго по габариту.

Вычисление суммарного погонажа

После нахождения числа позиций в одной плоскости определяется общая длина прутков каждого направления. Протяжённость одной вертикальной стойки в базовом геометрическом расчёте принимается равной высоте стены H , а протяжённость одного продольного хлыста одного яруса - длине стены L . Для получения суммарного метража вычисленная длина одной сетки умножается на количество параллельных арматурных слоёв (контуров) K , где для однослойного каркаса K = 1 , а для двухслойного - K = 2 .

L_общ_в = N_в × H × K
L_общ_г = N_г × L × K
L_сум = L_общ_в + L_общ_г

В приведённых выражениях L_общ_в и L_общ_г обозначают суммарный погонаж вертикальной и горизонтальной арматуры в метрах, а L_сум - итоговую потребность в прокате на всю стену. Раздельный подсчёт метража по направлениям необходим не только для самопроверки, но и для ситуаций, когда вертикальные и горизонтальные ряды формируются из стержней разного номинального диаметра. В таком случае складывать их погонаж на этапе подготовки ведомости нельзя - масса вычисляется для каждой позиции отдельно.

Перевод общей длины в теоретический вес

Закупка металлопроката на металлобазах и оценка логистических затрат производятся по весу в килограммах или тоннах. Перевод найденного геометрического погонажа в теоретическую массу основан на вычислении объёма цилиндрического стального стержня и умножении этого объёма на плотность углеродистой стали, которая составляет 7850 кг/м³.

Площадь поперечного сечения круглого прутка определяется через его номинальный диаметр:

A = (π × d²) / 4

Здесь A - площадь сечения, π - математическая константа (приблизительно 3,1416), а d - номинальный диаметр стержня. Если подставить диаметр в миллиметрах, площадь получится в квадратных миллиметрах (мм²). Чтобы перевести мм² в квадратные метры (м²) для согласования с плотностью стали в кг/м³ и длиной в метрах, значение делят на 1 000 000.

Итоговая формула расчёта теоретической массы M (в килограммах) для общей длины арматуры L_сум (в метрах) при диаметре d (в миллиметрах) принимает вид:

M = L_сум × ((3,1416 × d²) / 4 000 000) × 7850

Для ускорения инженерных расчётов постоянные коэффициенты в этой формуле (число пи, деление на 4 миллиона и плотность стали 7850 кг/м³) объединяют в единый расчётный делитель или множитель. В результате удельный вес одного погонного метра стального прутка m_1 (кг/м) и общая масса партии вычисляются в два действия:

m_1 = (d² × 0,006165) или d² / 162,2
M = L_сум × m_1

Ниже приведена сводная таблица всех этапов алгоритма, связывающая входные переменные, расчётные зависимости и получаемые единицы измерения.

Полученные по этим формулам значения отражают чистый геометрический расход материала, соответствующий проектной сетке в габаритах конструкции. При составлении закупочной спецификации этот базовый объём служит отправной точкой, к которой в дальнейшем применяются поправки на конструктивные особенности вязки каркаса.

Схемы армирования монолитных железобетонных стен и каменной кладки

Базовый алгоритм определения расхода стержней по линейным габаритам и межосевому шагу обслуживает две принципиально разные строительные технологии: возведение монолитных железобетонных конструкций и порядовое усиление штучной кладки. Хотя математическая модель вычисления протяжённости и массы проката остаётся единой, конструктивная схема стены напрямую диктует, какие именно направления стержней и сколько слоёв необходимо закладывать в исходные условия задачи.

Пространственный каркас монолитных железобетонных стен

При проектировании и заливке монолитных несущих стен, стен подвалов, цоколей или нагруженных железобетонных перегородок основой конструкции выступает объёмный пространственный каркас. В большинстве конструктивных решений для стен стандартной проектной толщины применяется двухслойное армирование: две параллельные плоские сетки размещаются у противоположных лицевых граней опалубки. Однослойная сетка по центральной оси сечения допускается лишь в тонких самонесущих перегородках с невысокими эксплуатационными нагрузками.

Внутри каждого слоя монолитного каркаса прутки разделяются по своему статическому назначению на две группы:

• Рабочая вертикальная арматура - принимает на себя основные сжимающие, вертикальные и изгибающие усилия от вышележащих перекрытий, собственного веса сооружения и бокового давления грунта (в подземных и цокольных частях здания).
• Распределительная (конструктивная) горизонтальная арматура - фиксирует вертикальные стойки в проектном положении, равномерно распределяет локальные нагрузки по длине стены и препятствует раскрытию усадочных и температурных трещин при твердении бетонной смеси.

При вычислении метража для монолитной стены обязательным конструктивным условием является соблюдение нормативного защитного слоя бетона согласно требованиям СП 63.13330. Стержни каркаса не доходят вплотную до краёв опалубки, торцов стены и верхнего обреза: бетонная прослойка изолирует металл от внешней влаги и воздуха, предотвращая коррозию, а также обеспечивает совместную работу арматуры и бетона за счёт сцепления по всей поверхности профиля. В практических расчётах по внешним габаритам стены отступы на защитный слой у торцов обычно компенсируются при округлении или учитываются на этапе детальной раскладки хлыстов.

Поясное горизонтальное армирование каменной кладки

Второй сценарий применения расчёта по габаритам и шагу - продольное армирование стен, возводимых из штучных материалов: полнотелого или пустотелого кирпича, газобетонных, пенобетонных или крупноформатных керамических блоков. В отличие от монолита, каменная кладка не имеет сплошного вертикального каркаса; стальные или композитные прутки укладываются исключительно в горизонтальных плоскостях - внутри растворных постелей или в предварительно профрезерованных штробах по поверхности блочного ряда.

Для адаптации расчётной модели под кладочное армирование учитываются следующие технические особенности схемы:

• Исключение вертикального направления - расчёт выполняется только для горизонтальных (продольных) прутков, которые воспринимают растягивающие напряжения при неравномерной осадке фундамента и температурных деформациях стены.
• Кратность вертикального шага - расстояние по высоте между армируемыми поясами задаётся не произвольно, а строго кратно высоте одного ряда кирпича или стенового блока с учётом толщины клеевого или цементно-песчаного шва.
• Количество ниток в поясе - параметр слойности в такой задаче определяет не число плоских сеток, а количество параллельных продольных стержней, укладываемых в одном горизонтальном шве по толщине стены (обычно в один или два ряда в зависимости от ширины блока).

Ниже приведено сопоставление конструктивных параметров, определяющих структуру исходных данных для каждого типа стеновой конструкции.

Разграничение этих двух схем на этапе подготовки данных позволяет точно интерпретировать полученные метры и килограммы проката: для монолита итоговая выборка формирует замкнутую решётку каркаса по обеим осям, тогда как для блочной или кирпичной стены результат отражает суммарную протяжённость горизонтальных армирующих поясов.

Сортамент арматуры: выбор диаметра, класса и профиля стержней

После определения общей протяжённости стержней по заданной схеме армирования выбор класса, профиля поверхности и диаметра проката определяет несущую способность конструкции и перевод погонных метров в итоговую массу. В строительной практике применяются стальные стержни различных классов прочности, холоднотянутая проволока и неметаллические полимерные прутки, регламентированные государственными стандартами.

Классы и профили стального арматурного проката

Стальная стержневая арматура выпускается по ГОСТ 34028-2016 и ГОСТ 5781-82 и разделяется по механическим свойствам и геометрии поверхности на гладкую и рифлёную. Числовой индекс в маркировке класса указывает на гарантированный предел текучести стали в мегапаскалях, а буквенные индексы обозначают технологические свойства, такие как пригодность к электродуговой сварке.

В зависимости от роли стержня в стеновой конструкции выбирают один из следующих видов стального проката:

• Рифлёная арматура периодического профиля классов А400 (А-III) и А500С. Имеет продольные рёбра и серповидные или кольцевые поперечные выступы, которые обеспечивают механическое зацепление за бетонный камень или раствор и предотвращают проскальзывание прутка под нагрузкой. Применяется для рабочей и распределительной сетки монолитных стен, а также для продольного армирования швов каменной кладки. Прокат класса А500С обладает пластичностью и свариваемостью без потери прочности в зоне шва, что упрощает сборку каркасов.
• Гладкая арматура класса А240 (А-I). Представляет собой круглые стержни с ровной поверхностью без рифления. Из-за меньшего сцепления с бетоном не используется в качестве основной растянутой арматуры в нагруженных зонах, но хорошо поддаётся холодному изгибу. Назначается для конструктивных, распределительных и монтажных элементов каркаса, не воспринимающих основных расчётных усилий.
• Арматурная проволока Вр-I и сварные кладочные сетки по ГОСТ 23279-2012. Холоднотянутая низкоуглеродистая проволока периодического профиля с насечками малого диаметра (обычно 3, 4 или 5 мм) используется преимущественно в виде готовых плоских сварных карт. Такие сетки укладывают в тонкие горизонтальные растворные швы кирпичной или блочной кладки без нарезки глубоких штроб.

Композитная неметаллическая арматура

В качестве альтернативы стальному прокату при армировании рядов газобетонных, пенобетонных и кирпичных стен, а также отдельных малонагруженных бетонных конструкций применяется полимерная композитная арматура по ГОСТ 31938-2022. В зависимости от типа армирующего волокна различают стеклопластиковую и базальтопластиковую (базальтовую) арматуру со спиральной навивкой или песчаным покрытием для сцепления с раствором.

Композитные стержни отличаются высокой прочностью на осевое растяжение, коррозионной стойкостью в щелочной среде и низкой теплопроводностью, что исключает образование мостиков холода в кладочных швах. При этом модуль упругости стеклопластика и базальтопластика в несколько раз ниже, чем у стали, а сами прутки не поддаются гибке непосредственно на строительной площадке. Кроме того, плотность полимерного композита составляет около 1900-2000 кг/м³, поэтому стандартный расчёт теоретической массы, базирующийся на плотности стали, для оценки веса композитных бухт или хлыстов не применяется - для них из расчёта берут только суммарный погонаж и количество стержней.

Справочные характеристики стальных стержней по диаметру

В расчётах стержневой арматуры по ГОСТ 34028-2016 и ГОСТ 5781-82 используется номинальный диаметр прутка - условный диаметр равновеликого по площади сечения круглого гладкого стержня. Для рифлёного проката фактический внешний размер по выступам ребер всегда немного больше номинального значения, однако площадь поперечного сечения и погонная масса определяются строго по номинальному номеру профиля.

Для конструктивного армирования кладки в штробах обычно выбирают стержни диаметром 6, 8 или 10 мм, тогда как пространственные каркасы монолитных стен подземных этажей, подпорных сооружений и несущих ядер жёсткости формируют из прутков диаметром от 10 до 20 мм. В таблице приведены справочные значения площади сечения и теоретического веса одного погонного метра стального проката ходовых стеновых диаметров.

Значения удельной массы в таблице являются едиными для гладких стержней класса А240 и рифлёного проката классов А400 и А500С одинакового номинального диаметра. Если проектом предусмотрено комбинированное армирование стены - например, вертикальные рабочие стержни диаметром 12 мм и горизонтальные распределительные прутки диаметром 8 мм, - перевод погонажа в вес выполняют раздельно для каждого направления с подстановкой соответствующего табличного коэффициента массы.

Учёт нахлёстов, анкеровки и комплектующих при формировании ведомости расхода

Базовый расчёт по габаритам конструкции и шагу ячеек показывает чистый геометрический погонаж прямых стержней, расположенных в плоскости стеновых сеток или в швах кладки. При подготовке рабочей ведомости расхода стали и заявок на металлобазу этот объём необходимо скорректировать в сторону увеличения. Реальный каркас требует дополнительного материала на стыковку прутков по длине, сопряжение пересекающихся стен, привязку к фундаменту, обрамление проёмов и фиксацию параллельных сеток между собой.

Стыковка стержней внахлёст и разбежка соединений

Стандартный арматурный прокат поставляется в мерных хлыстах фиксированной длины (чаще всего 6 или 11,7 м). Если протяжённость или высота стены превышает длину одного прутка, стержни наращивают методом соединения внахлёст без сварки. Для полноценной передачи растягивающих и сжимающих усилий через бетон или раствор концы стыкуемых стержней заводят друг за друга на расчётную длину перепуска.

Нормативная величина нахлёста зависит от класса арматуры, расчётного сопротивления бетона и зоны расположения стыка, но в инженерной практике при предварительной выборке материала длину перепуска принимают равной 30-40 номинальным диаметрам стержня. Минимальная величина нахлёста также ограничивается конструктивными требованиями (не менее 250 мм). Стыки соседних параллельных стержней запрещено располагать на одной линии - соединения смещают относительно друг друга в шахматном порядке (выполняют разбежку стыков), чтобы в одном расчётном сечении стены стыковалось не более 50% рабочих прутков периодического профиля.

Для точного определения надбавки на одно соединение можно ориентироваться на справочные значения длины перепуска для распространённых диаметров:

Анкеровка, выпуски и гнутые доборные элементы узлов

Геометрический расчёт прямой сетки не учитывает пространственные узлы сопряжения стены с другими конструктивными элементами здания. Для обеспечения жёсткости углов и непрерывности армирования в спецификацию включают дополнительные фасонные детали и анкерующие участки:

• Выпуски из фундамента и в перекрытие. Вертикальные рабочие стержни монолитной стены связывают с каркасом фундаментной плиты, ленты или ростверка через арматурные выпуски. Длина вертикального участка выпуска над поверхностью бетона фундамента должна быть не меньше длины нахлёста (30-40 диаметров), а нижняя часть стержня анкеруется в теле фундамента прямой заделкой или отгибом (лапкой). Аналогичные выпуски оставляют в верхней части стены для последующего защемления в монолитном перекрытии или объединения со стеной следующего этажа.
• Г-образные элементы (угловые анкеры). В углах здания и в местах Т-образного примыкания внутренних несущих стен к наружным прямые горизонтальные прутки не могут просто обрываться. Соединение выполняют с помощью гнутых Г-образных хомутов, полки которых заводятся в обе сходящиеся стены на длину анкеровки (30-40 диаметров). Количество таких деталей соответствует числу горизонтальных рядов с учётом двухслойности каркаса.
• П-образные элементы (торцевые скобы). Открытые торцы монолитных стен, свободные края у деформационных швов, верхние обрезы парапетов, а также боковые грани в угловых и Т-образных узлах замыкают П-образными скобами («пэшками»). Ширина спинки такого элемента равна расстоянию между наружной и внутренней сетками стены, а длина двух боковых лапок составляет не менее 30-40 диаметров стержня либо двух шагов вертикальной арматуры.
• Обрамление и усиление проёмов. При наличии в стене оконных, дверных или технологических проёмов чистая площадь сетки уменьшается, однако сэкономленный метраж практически полностью компенсируется деталями усиления. По всему периметру выреза устанавливают П-образные скобы, формирующие замкнутый контур торца, укладывают дополнительные продольные стержни (по 2-4 прутка с каждой стороны проёма, заводимые за его габариты на длину анкеровки), а в углах проёма монтируют наклонные стержни под углом 45 градусов для предотвращения диагональных трещин. В зоне надоконных и наддверных перемычек шаг вертикальных хомутов уменьшают, а диаметр нижних продольных прутков при необходимости увеличивают.

Поперечные связи и технологический запас на раскрой

В двухслойном каркасе монолитной стены две параллельные сетки необходимо удерживать на проектном расстоянии друг от друга и предохранять вертикальные стержни от выпучивания под нагрузкой и при укладке бетонной смеси. Для этого в узлах перекрестий (обычно в шахматном порядке с шагом 400-600 мм по вертикали и горизонтали, то есть примерно от 4 до 9 штук на 1 м² поверхности стены) устанавливают поперечные связи - S-образные или С-образные шпильки, скобы-накладки или замкнутые хомуты из гладкой или рифлёной арматуры диаметром 6-8 мм. Длина заготовки одной шпильки складывается из проектной толщины стены за вычетом двух защитных слоев и длины двух концевых крюков для обхвата рабочих стержней (по 5-10 диаметров шпильки с каждой стороны).

При формировании итоговой закупочной ведомости к сумме базового погонажа и всех перечисленных конструктивных доборов (нахлёстов, угловых Г-образных и торцевых П-образных деталей, выпусков и шпилек) добавляют технологический запас на раскрой в размере 3-5%. Эта поправка покрывает неизбежные немерные обрезки хлыстов, отходы при гибке фасонных позиций и возможную отбраковку деформированных при транспортировке участков проката. Вместе с арматурной сталью для комплектации объекта также рассчитывают расход отожжённой вязальной проволоки (диаметром 1,2-1,4 мм, в среднем 10-15 кг на одну тонну арматуры) и пластиковых фиксаторов защитного слоя бетона («звёздочек» с установкой от 4 до 6 штук на 1 м² площади опалубки с каждой стороны стены).

Примеры расчёта количества арматуры для типовых стен

Последовательное применение расчётных алгоритмов на конкретных объектах наглядно показывает разницу в расходе проката между пространственным железобетонным каркасом и порядовым армированием каменной кладки. Приведённые ниже вычисления охватывают весь путь от снятия проектных габаритов до получения итоговой закупочной спецификации в тоннах и мерных хлыстах, а также проверочную оценку металлоёмкости конструкции.

Расчёт двухслойного каркаса монолитной стены подвала

В качестве первого расчётного случая рассматривается прямолинейный участок монолитной железобетонной стены цокольного этажа. Для формирования пространственного каркаса и составления заявки на металлобазу заданы следующие исходные параметры конструкции:

• Длина стены (L) - 15,0 м, высота (H) - 3,0 м, проектная толщина (T) - 0,30 м (300 мм).
• Схема армирования - двухслойная симметричная сетка (количество сеток k = 2) с защитным слоем бетона по 40 мм с каждой стороны.
• Шаг вертикальных и горизонтальных стержней (стандартная квадратная ячейка) - 200×200 мм (0,20×0,20 м).
• Основной прокат - рифлёная стальная арматура класса А500С номинальным диаметром 12 мм (площадь поперечного сечения одного прутка 1,131 см², удельный вес погонного метра - 0,888 кг/м) в мерных прутках длиной 11,7 м.
• Дополнительные элементы - П-образные торцевые скобы из арматуры диаметром 12 мм и поперечные S-образные фиксаторы (шпильки) из гладкого проката класса А240 диаметром 8 мм (удельный вес - 0,395 кг/м).

На первом этапе вычисляется базовый геометрический расход стержней для двух параллельных плоскостей без учёта стыков. Количество вертикальных позиций на одну сторону определяется делением длины стены на шаг размещения с добавлением крайнего замыкающего прутка: (15,0 / 0,20) + 1 = 75 + 1 = 76 шт. Для двух сеток потребуется 76 × 2 = 152 вертикальных стержня высотой по 3,0 м, что даёт суммарный вертикальный погонаж 152 × 3,0 = 456,0 м.

Аналогично определяется число горизонтальных рядов по высоте стены: (3,0 / 0,20) + 1 = 15 + 1 = 16 рядов в одной сетке, или 16 × 2 = 32 продольные линии в двух слоях. Геометрический погонаж горизонтального направления составляет 32 × 15,0 = 480,0 м. Базовый метраж прямой арматуры двух сеток равен 456,0 + 480,0 = 936,0 м.

Поскольку длина стены (15,0 м) превышает стандартную длину мерного хлыста (11,7 м), в каждом из 32 горизонтальных рядов возникает один стык внахлёст. При нормативной длине перепуска в 40 диаметров (40 × 12 мм = 480 мм, или 0,48 м) дополнительный расход на стыкование продольных линий составит 32 × 0,48 = 15,36 м. Если в проекте также предусмотрены анкерные выпуски из фундаментной плиты для привязки каждого из 152 вертикальных стержней такой же длиной по 0,48 м, это добавляет ещё 152 × 0,48 = 72,96 м проката.

Для закрытия двух свободных торцов стены на каждом из 16 горизонтальных уровней устанавливаются П-образные гнутые детали (всего 16 × 2 = 32 шт.). Расстояние между внешними гранями двух сеток равно толщине стены за вычетом двух защитных слоёв: 300 − (2 × 40) = 220 мм (0,22 м). При длине анкерных отгибов внутрь каркаса по 500 мм (0,50 м) заготовка одной скобы имеет длину 0,50 + 0,22 + 0,50 = 1,22 м, а общий расход на торцы составляет 32 × 1,22 = 39,04 м.

Суммарный расчётный погонаж рабочей арматуры диаметром 12 мм складывается из всех вычисленных позиций: 936,0 + 15,36 + 72,96 + 39,04 = 1063,36 м. С учётом технологического запаса на раскрой и немерные обрезки в размере 5% (коэффициент 1,05) итоговая потребность к закупке достигает 1063,36 × 1,05 = 1116,53 м. Перевод в весовые и штучные показатели выполняется делением на длину хлыста и умножением на линейную плотность:

• Количество мерных прутков длиной 11,7 м: 1116,53 / 11,7 = 95,43 шт., что при округлении в большую сторону до целого числа даёт 96 хлыстов (фактический закупаемый метраж 96 × 11,7 = 1123,2 м).
• Общий вес арматуры диаметром 12 мм по закупаемому метражу: 1123,2 × 0,888 = 997,4 кг (около 1,00 тонны).
• Расход поперечных шпилек диаметром 8 мм: при установке в шахматном порядке с шагом 400×400 мм (в среднем 6 шт. на 1 м² стены площадью 15,0 × 3,0 = 45 м²) требуется 45 × 6 = 270 деталей. При длине заготовки одной шпильки 0,22 + (2 × 0,08) = 0,38 м общий метраж составит 270 × 0,38 = 102,6 м, или с запасом 5% - 107,7 м (42,5 кг).

Расчёт горизонтального армирования стены из газобетонных блоков

Во втором примере выполняется расчёт продольного конструктивного армирования для глухой наружной стены одноэтажного здания из автоклавного газобетона. Заданы следующие геометрические и технологические условия:

• Длина стены (L) - 12,0 м, высота (H) - 3,0 м, толщина блока (T) - 400 мм.
• Высота одного газобетонного блока - 250 мм (0,25 м).
• Схема укладки - по 2 параллельных прутка в штрабы через каждые 3 ряда кладки (с обязательным армированием первого ряда на цоколе), без вертикальных стержней в теле стены.
• Применяемый материал - стальная рифлёная арматура диаметром 8 мм (удельный вес - 0,395 кг/м) в прутках стандартной расфасовки для малоэтажного строительства длиной по 6,0 м.

Сначала определяется общее число горизонтальных рядов газобетона на всю высоту стены: 3,0 / 0,25 = 12 рядов. При укладке арматуры в первый ряд и далее с шагом через каждые три ряда (то есть в 1-м, 4-м, 7-м и 10-м швах, так как по верху 12-го ряда устраивается отдельный железобетонный армопояс) в стене формируется 4 армируемых горизонтальных пояса. Поскольку при толщине стены 400 мм в каждом шве в две параллельные штрабы закладываются по 2 нитки проката, общее число продольных линий длиной по 12,0 м составляет 4 × 2 = 8 шт.

Базовый геометрический погонаж равен 8 × 12,0 = 96,0 м. Так как поставка осуществляется прутками по 6,0 м, каждая 12-метровая линия собирается из двух стержней и имеет один стык внахлёст. В ненесущих клеевых или растворных швах кладки длина перепуска принимается равной 40 диаметрам стержня: 40 × 8 мм = 320 мм (0,32 м). Кроме того, на двух углах примыкания стены прутки заводятся в смежные стены для анкеровки на 300 мм (0,30 м) с каждой стороны. Добавочный погонаж на одну линию составляет 0,32 + (2 × 0,30) = 0,92 м, а на все 8 линий - 8 × 0,92 = 7,36 м.

Итоговый расчётный метраж с учётом 3% запаса на подрезку равен (96,0 + 7,36) × 1,03 = 106,46 м. Для комплектации объекта потребуется 106,46 / 6,0 = 17,74 шт., то есть 18 целых шестиметровых прутков (108,0 погонных метров), теоретическая масса которых составит 108,0 × 0,395 = 42,66 кг.

Проверка удельного расхода стали и процента армирования

Полученные значения массы и количества стержней позволяют выполнить обратную инженерную проверку проектного решения - оценить плотность армирования монолитной конструкции и коэффициент (процент) армирования расчётного сечения. Эти контрольные величины помогают своевременно выявить грубые арифметические ошибки в смете или несоответствие выбранного шага сетки строительным нормативам.

Удельный расход арматуры (плотность армирования) показывает, сколько килограммов стали приходится на один кубический метр уложенного бетона. Для рассмотренной выше монолитной стены подвала строительный объём бетона составляет V = L × H × T = 15,0 × 3,0 × 0,30 = 13,5 м³. Разделив суммарную массу всего заложенного в конструкцию металла (1039,9 кг с учётом рабочих сеток, выпусков, П-образных элементов и шпилек) на объём бетонирования, получают удельный показатель: 1039,9 / 13,5 = 77,0 кг/м³. Для рядовых слабо- и средненагруженных монолитных стен подвалов и цоколей частных и малоэтажных зданий нормальный ориентировочный диапазон составляет от 60 до 90 кг/м³, в то время как в высотном домостроении и подпорных стенах этот параметр возрастает до 110-160 кг/м³.

Процент (коэффициент) продольного армирования μ проверяется отдельно для вертикального и горизонтального сечений, чтобы убедиться в соблюдении минимального конструктивного порога (по нормам проектирования железобетонных конструкций площадь сечения продольной арматуры в стенах должна составлять не менее 0,1% от площади рабочего сечения бетона, или не менее 0,05% на каждую сторону симметричного каркаса). Для проверки вертикального армирования берётся погонный метр длины стены (ширина участка b = 100 см, толщина стены T = 30 см, площадь горизонтального сечения бетона A_b = 100 × 30 = 3000 см²). При шаге 200 мм на одном погонном метре в двух слоях располагается (1,0 / 0,20) × 2 = 10 вертикальных стержней диаметром 12 мм. Суммарная площадь их стального сечения равна A_s = 10 × 1,131 см² = 11,31 см². Процент армирования вычисляется по отношению площадей: μ = (A_s / A_b) × 100% = (11,31 / 3000) × 100% = 0,377%. Полученное значение более чем втрое превышает минимальный допустимый предел 0,1%, что подтверждает достаточную насыщенность сечения сталью без риска переармирования конструкции.
