Параметры ленточного основания по длине и сечению

Рассчитайте объём и основные размеры ленточного фундамента.

Лента
в цифрах

Расчёт сечения и объёма по длине, ширине и глубине ленты.

Длина
Сечение
Объём

Объём и размеры ленты

Введите длину, ширину и глубину ленты — калькулятор покажет сечение и объём.

Результат
—
После ввода параметров появится предварительный расчёт.

Точные параметры ленточного основания по длине и сечению необходимы для определения строительных объёмов перед заливкой монолитного фундамента. Онлайн-инструмент вычисляет основные геометрические характеристики железобетонной или бетонной полосы на основе трёх линейных габаритов. Достаточно указать общую протяжённость контура, толщину стенки и полную высоту конструкции с учётом подземной и цокольной частей. Расчёт сразу показывает кубатуру монолита и площади его рабочих граней.

Исходная геометрия прямоугольной ленты напрямую задаёт потребность в бетонной смеси, опалубочных щитах и сопутствующих материалах.

По введённым линейным размерам калькулятор определяет следующие проектные величины:

  • Объём монолитной ленты в кубических метрах для заказа товарного бетона или заготовки компонентов смеси.
  • Площадь подошвы основания в квадратных метрах для расчёта песчано-щебёночной подушки, подбетонки и горизонтальной гидроизоляции.
  • Суммарную площадь боковых поверхностей (внешней и внутренней) для подсчёта расхода пиломатериалов на опалубку, обмазочной защиты и утеплителя.
  • Площадь поперечного сечения ленты для последующей проверки минимального процента армирования и подбора продольных стержней каркаса.

Вычисления подходят для замкнутых прямоугольных контуров, фундаментов с внутренними несущими перемычками и конструкций со сложной конфигурацией стен. При разной ширине внешних и внутренних участков расчёт выполняется отдельно для каждого контура с последующим сложением полученных объёмов.

Расчёт ленточного фундамента

Исходные геометрические параметры для расчёта ленты

Для точного вычисления параметров монолитного основания прямоугольного профиля требуются три базовые линейные величины: общая длина ленты (L), ширина сечения (B) и полная высота конструкции (H). Корректная подготовка этих входных данных до начала расчёта исключает перерасход материалов или нехватку смеси на площадке.

Вводные геометрические показатели формируются из следующих проектных измерений:

Параметр Условное обозначение Физический смысл и состав измерения Что важно учесть при снятии размеров
Общая длина ленты L Суммарная протяжённость всех внешних стен и внутренних несущих перемычек Вычитание нахлёстов в угловых узлах и местах Т-образных или крестообразных примыканий
Ширина (толщина) ленты B Горизонтальный размер поперечного сечения от внешней до внутренней вертикальной грани Включение запаса под опирание стеновых материалов и облицовочной кладки
Полная высота сечения H Вертикальный габарит от нижней плоскости подошвы до верхнего обреза цоколя Сложение глубины подземного заложения бетона (без учёта сыпучей подушки) и высоты надземного цоколя

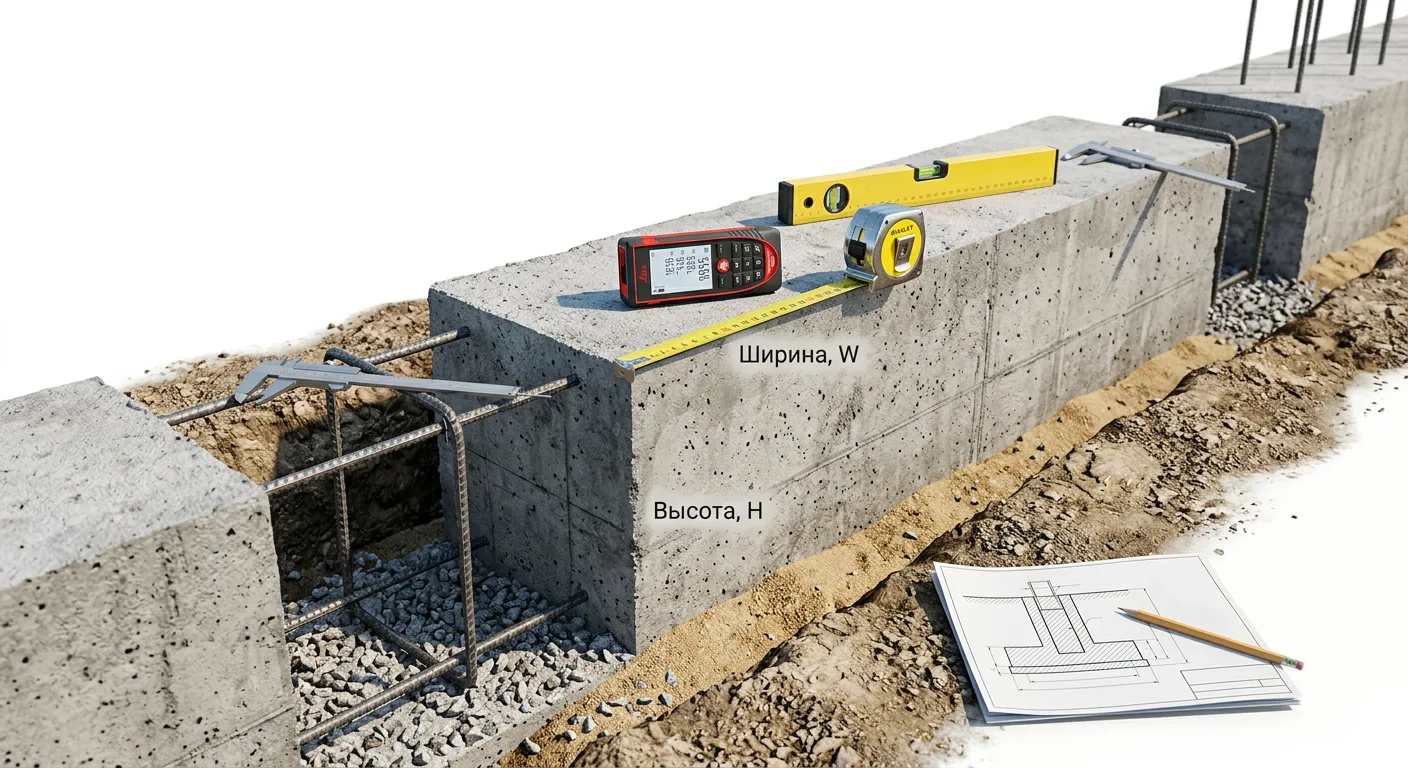

Ширина и полная высота поперечного сечения

Ширина ленты (толщина стенки фундамента) задаёт площадь опирания конструкции на подготовленное основание. При подготовке данных для расчёта берётся чистый размер бетонного тела по горизонтали. Слой наружного утеплителя, дренажные мембраны или толщина досок опалубки в этот параметр не входят.

Полная высота сечения представляет собой единый вертикальный размер монолитной полосы. Частая ошибка при сборе исходных данных - указание только глубины траншеи. В расчёт необходимо закладывать сумму двух участков: подземной части (от отметки подошвы бетона до уровня земли) и надземной цокольной части, возвышающейся над планировочной отметкой грунта. При этом толщина песчано-щебёночной подушки и бетонной подготовки в высоту самой ленты не включается, так как они образуют отдельные конструктивные слои.

Правила подсчёта общей длины и исключение дублирования углов

Общая протяжённость фундамента складывается из периметра наружных стен и длин всех внутренних перегородок, под которыми заливается монолитная полоса. Если просто сложить внешние габариты здания и длины внутренних стен от края до края, итоговое значение окажется завышенным. При таком подходе угловые квадраты и узлы пересечений учитываются дважды.

Чтобы получить реальную длину бетонной полосы без накладок, при подготовке исходного параметра используют один из двух способов замера:

  • Расчёт по центральным осям. Длина каждого участка замеряется строго по осевой линии, проходящей ровно посередине толщины будущей ленты. Для замкнутого внешнего контура сумма осевых длин автоматически компенсирует угловые повороты. Длины внутренних перемычек при этом берутся в свету - от внутренней грани одной наружной ленты до внутренней грани противоположной.
  • Метод разбивки на полосы по внешним и внутренним габаритам. Две параллельные наружные стороны берутся на всю внешнюю длину здания. Две другие перпендикулярные стороны уменьшаются на удвоенную ширину ленты (за вычетом двух углов с каждого края). Все внутренние несущие перемычки также замеряются строго между внутренними плоскостями уже учтённых стенок.

Исключение повторного счёта угловых и Т-образных узлов особенно заметно на массивных основаниях с развитой сетью внутренних стен. Например, при толщине ленты 0,5 метра и высоте 1,5 метра каждый лишний учтённый угол или примыкание добавляет к расчёту 0,375 кубометра несуществующего объёма. На фундаменте с четырьмя внешними углами и двумя внутренними перемычками (четыре узла примыкания) игнорирование этого правила приведёт к завышению объёма на 3 кубометра.

Математические формулы определения площади сечения и объёма

С геометрической точки зрения развёрнутая в одну линию монолитная лента прямоугольного профиля представляет собой прямой параллелепипед. Когда общая протяжённость конструкции очищена от дублирования углов и примыканий, вычисление всех площадей и кубатуры сводится к базовым операциям перемножения трёх линейных измерений: ширины (B), полной высоты (H) и общей длины (L).

Формулы расчёта площадей поверхностей и сечения

При проектировании основания определяют три отдельных показателя площади, каждый из которых отвечает за свою плоскость конструкции:

  • Площадь поперечного сечения (Sсеч). Определяется как произведение ширины ленты на её полную высоту: Sсеч = B × H. Этот параметр характеризует геометрию вертикального среза бетонной полосы в любой её точке при условии постоянной толщины и высоты заложения.
  • Площадь подошвы фундамента (Sпод). Вычисляется путём умножения ширины ленты на её общую длину: Sпод = B × L. Результат показывает точную площадь горизонтального пятна контакта нижней грани конструкции с грунтовым основанием. Верхняя горизонтальная плоскость (обрез фундамента) при прямоугольном профиле имеет идентичную площадь.
  • Площадь боковой поверхности (Sбок). Рассчитывается как удвоенное произведение общей длины ленты на полную высоту сечения: Sбок = 2 × L × H. Коэффициент 2 учитывает сумму площадей обеих вертикальных граней - внешней и внутренней стенок монолитной полосы.

Основная формула объёма ленты

Итоговый геометрический объём ленточного основания (V) равен произведению площади поперечного сечения на общую протяжённость конструкции либо произведению площади подошвы на высоту:

V = Sсеч × L = B × H × L

Такая формула даёт точный результат для участков с неизменным прямоугольным сечением по всему периметру. Если проект предусматривает ступенчатое изменение высоты (например, на участке с уклоном) или разную толщину ленты под внешними и внутренними стенами, общая формула применяется к каждому однородному сегменту отдельно, после чего полученные значения суммируются.

В приведённой ниже таблице собраны расчётные зависимости и размерности получаемых величин при подстановке исходных параметров в метрах.

Расчётный параметр Условное обозначение Математическая формула Единица измерения результата
Площадь поперечного сечения Sсеч B × H Квадратный метр (м²)
Площадь подошвы (основания) Sпод B × L Квадратный метр (м²)
Площадь боковой поверхности Sбок 2 × L × H Квадратный метр (м²)
Объём ленты V B × H × L Кубический метр (м³)

Правила перевода и согласования единиц измерения

В строительных чертежах и рабочих эскизах линейные габариты часто указывают в разных единицах: общую длину периметра - в метрах, а толщину и высоту ленты - в сантиметрах или миллиметрах. Прямое перемножение разнородных величин приведёт к грубой арифметической ошибке в порядках итогового числа.

Чтобы получить площади в квадратных метрах (м²), а объём в кубических метрах (м³), все исходные линейные размеры перед подстановкой в формулы переводят в единую систему измерения - метры:

  • Перевод из сантиметров в метры: числовое значение делят на 100 (смещают десятичную запятую на два знака влево). Например, ширина ленты 40 см в расчётной формуле записывается как 0,4 м, а высота 120 см - как 1,2 м.
  • Перевод из миллиметров в метры: значение делят на 1000 (смещают запятую на три знака влево). Например, проектная толщина стенки 350 мм переводится в 0,35 м, а высота 1450 мм - в 1,45 м.

Если выполнить расчёт непосредственно в сантиметрах, итоговый объём получится в кубических сантиметрах (см³). Для перевода такого результата в кубометры полученное число потребуется разделить на 1 000 000 (поскольку в одном кубическом метре содержится миллион кубических сантиметров), а площадь в квадратных сантиметрах (см²) для перевода в квадратные метры делят на 10 000. Предварительный перевод всех линейных габаритов в метры до начала вычислений исключает путаницу с нулями и упрощает проверку результата.

Определение потребности в бетонной смеси на основе объёма ленты

Вычисленный геометрический объём монолитной ленты в кубических метрах (м³) является базовым значением для формирования заявки на растворобетонном узле или расчёта компонентов при самостоятельном замешивании на строительной площадке. В проектной документации этот показатель отражает «чистый» объём конструкции в проектном положении. Однако при заказе товарного бетона с доставкой автобетоносмесителями заказывать смесь в точном соответствии с геометрическим результатом не рекомендуется: фактический расход раствора при бетонировании всегда превышает расчётную кубатуру опалубки.

Факторы, увеличивающие фактический расход бетона при заливке

При переходе от теоретического геометрического объёма к реальному объёму заказа учитывают физические свойства бетонной смеси и технологические условия строительной площадки. Разница между проектным и фактическим объёмом обусловлена несколькими производственными факторами:

  • Уплотнение и усадка смеси при вибрировании. Свежеуложенный бетон содержит вовлечённый воздух и пустоты между зёрнами заполнителя. При обязательной обработке смеси глубинным вибратором пузырьки воздуха вытесняются, а щебень и песок упаковываются плотнее. За счёт коэффициента уплотнения смесь даёт технологическую осадку, и для заполнения опалубки до проектной отметки требуется дополнительный объём раствора.
  • Геометрические погрешности траншеи и опалубки. При заливке бетона враспор в грунт (в траншею без подземной опалубки) стенки котлована имеют неровности, локальные осыпания и расширения, из-за чего фактическая ширина сечения оказывается больше расчётной. При использовании щитовой деревянной опалубки под гидростатическим давлением тяжёлой смеси щиты могут незначительно прогибаться, а стяжки и упоры - деформироваться, что также увеличивает внутренний объём формы.
  • Потери при транспортировке и подаче. Часть товарного бетона неизбежно остаётся на внутренних стенках и лопастях барабана автобетоносмесителя, в приёмном бункере и бетоноводах автобетононасоса (обычно от 0,1 до 0,3 м³ в зависимости от длины стрелы), а также на стенках подающих лотков.
  • Впитывание цементного молочка. Если дно траншеи или деревянные щиты опалубки не закрыты профилированной мембраной или полиэтиленовой плёнкой, часть жидкой фазы раствора уходит в основание и поры древесины.

Для компенсации совокупных потерь и коэффициента уплотнения к вычисленному геометрическому объёму ленты применяют поправочный коэффициент технологического запаса. В строительной практике при сборке жёсткой инвентарной или качественной дощатой опалубки к чистому объёму добавляют 5-7% (умножают результат на коэффициент 1,05-1,07). Если бетонирование ведётся непосредственно в грунт или с привлечением автобетононасоса, технологический запас увеличивают до 10% (коэффициент 1,10).

Например, если геометрический объём ленты составил 24,5 м³, то при коэффициенте запаса 1,07 расчётная потребность в смеси составит: 24,5 × 1,07 = 26,215 м³. На практике итоговое число округляют в большую сторону с учётом кратности отгрузки бетонного завода (обычно до 0,5 м³), формируя заказ на 26,5 м³.

Попытка сэкономить на технологическом запасе чревата нехваткой бетона в конце заливки. Дозаказ малого объёма (0,5-1 м³) приведёт к удорожанию логистики (оплата полупустого миксера) и длительному технологическому перерыву, из-за которого в теле фундамента образуется «холодный шов», снижающий монолитность и пространственную жёсткость основания.

Справочные характеристики бетона для ленточных оснований по ГОСТ 7473-2010

Помимо точной кубатуры, при оформлении заказа на товарную смесь указывают её нормируемые технические характеристики согласно ГОСТ 7473-2010. Основным параметром выступает класс бетона по прочности на сжатие (обозначается буквой В и числом, указывающим гарантированную прочность в МПа) и соответствующая ему марка (обозначается буквой М и средним пределом прочности в кгс/см²).

Выбор класса и марки бетона зависит от расчётной нагрузки от здания, этажности, материала перекрытий и гидрогеологических условий участка. Ниже приведена таблица соответствия основных классов и марок тяжёлого бетона, применяемых при возведении монолитных ленточных фундаментов.

Класс прочности Марка бетона Типовые показатели F и W Область применения при устройстве ленточных фундаментов
В15 М200 F100, W4 Ненагруженные ленты под лёгкие одноэтажные постройки (каркасные, щитовые, деревянные дома, гаражи, бани, хозблоки) на сухих непучинистых грунтах, а также устройство бетонной подготовки.
В20 М250 F150, W4-W6 Малоэтажные дома из газобетона, пеноблоков, профилированного или клеёного бруса в 1-2 этажа с деревянными перекрытиями при низком уровне грунтовых вод.
В22.5 М300 F150-F200, W6-W8 Основной конструкционный состав для частного домостроения: дома в 1-2 этажа из кирпича, керамических блоков или тяжёлого бетона, в том числе с железобетонными плитами перекрытия.
В25 М350 F200, W8 Ответственные массивные основания под дома в 2-3 этажа с монолитными перекрытиями, фундаменты с подвальными и цокольными этажами, а также конструкции на сложных, влажных и пучинистых грунтах.

Помимо прочности, при заказе смеси учитывают эксплуатационные показатели долговечности бетона в подземных условиях:

  • Морозостойкость (F) - обозначает количество циклов попеременного замораживания и оттаивания во влажном состоянии, которые бетон выдерживает без потери проектной прочности. Для ленточных фундаментов в средней полосе обычно назначают показатель не ниже F150-F200, поскольку цокольная часть и верхняя зона подземной ленты регулярно подвергаются промерзанию.
  • Водонепроницаемость (W) - характеризует способность монолита не пропускать воду под давлением. Стандартные смеси класса В15-В20 имеют марку W4, чего достаточно при наличии качественной внешней гидроизоляции и низком уровне грунтовых вод. При высоком уровне верховодки или устройстве эксплуатируемого подвала заказывают бетон с водонепроницаемостью W6-W8, который позволяет обходиться без сложной оклеечной гидроизоляции при условии качественного вибрирования.
  • Подвижность (П) - определяет удобоукладываемость смеси. Для заливки ленты самотёком из лотка миксера применяют составы подвижностью П3, а при перекачке автобетононасосом или при густом пространственном армировании - более пластичную смесь П4.

Расчёт ориентировочной массы бетона и готового основания

Зная геометрический объём ленты в кубометрах, можно вычислить ориентировочную массу бетонной смеси и вес готового монолитного фундамента. Эта операция востребована в двух практических задачах: при оценке грузоподъёмности подъездных путей для тяжёлой техники (один кубометр смеси весит более двух тонн) и при сборе нагрузок от собственного веса фундамента на грунт основания.

Масса определяется путём умножения объёма ($V$) на удельный вес (плотность) бетона ($\rho$):

$M = V \times \rho$

Удельный вес тяжёлого товарного бетона зависит от вида крупного заполнителя и наличия стального арматурного каркаса внутри конструкции:

  • Бетонная смесь на известняковом или гравийном щебне имеет плотность в диапазоне 2300-2400 кг/м³ (2,3-2,4 т/м³).
  • Тяжёлый бетон на плотном гранитном щебне характеризуется удельным весом около 2400-2450 кг/м³ (2,4-2,45 т/м³).
  • Железобетон (монолит с учётом заложенного стального арматурного каркаса) в инженерных расчётах принимается с усреднённым удельным весом 2500 кг/м³ (2,5 т/м³).

Если объём ленточного фундамента по геометрическому расчёту равен 20 м³, то масса самой бетонной смеси при плотности 2400 кг/м³ составит: 20 × 2400 = 48 000 кг (48 тонн). С учётом стального каркаса общая расчётная масса готового железобетонного основания достигнет: 20 × 2500 = 50 000 кг (50 тонн). Полученное значение в тоннах суммируют с весом надземной части здания (стен, перекрытий, кровли, снеговой и эксплуатационной нагрузки) для последующей проверки несущей способности грунта под подошвой ленты.

Применение геометрических результатов для оценки сопутствующих объёмов

Базовые геометрические характеристики монолитной ленты ($V$, $S_{под}$, $S_{бок}$, $S_{сеч}$) служат исходными данными для смежных строительных расчётов на этапе проектирования и составления сметы. Возведение фундамента не ограничивается заливкой товарного бетона: технологический цикл включает разработку грунта, устройство подготовительных слоёв, сборку опалубки, вязку арматурного каркаса и защиту конструкции от влаги и промерзания.

Ниже приведена сводная таблица зависимости сопутствующих строительных операций от вычисленных геометрических параметров ленточного основания:

Геометрический параметр Смежная строительная задача Принцип прикладного расчёта
Площадь подошвы ($S_{под}$) и глубина Земляные работы (рытьё траншеи) Умножение площади дна траншеи (с учётом технологических зазоров под опалубку) на проектную глубину выемки грунта
Площадь подошвы ($S_{под}$) Устройство песчаной или щебёночной подушки Умножение площади основания на проектную толщину слоя и коэффициент уплотнения при трамбовке виброплитой
Площадь подошвы ($S_{под}$) Бетонная подготовка (подбетонка) и горизонтальная гидроизоляция Умножение площади подошвы (с учётом выступов за габариты ленты) на толщину тощего слоя бетона; расчёт площади рулонной отсечной изоляции
Площадь боковой поверхности ($S_{бок}$) Сборка опалубочных щитов, вертикальная гидроизоляция и теплоизоляция Прямое определение площади пиломатериалов, обмазочных или рулонных изоляционных составов и плит ЭППС
Площадь поперечного сечения ($S_{сеч}$) и длина ($L$) Армирование каркаса по СП 52-101-2003 Определение минимального сечения продольных стержней, общего погонажа арматуры и количества поперечных хомутов

Земляные работы, демпферная подушка и подбетонка на основе площади подошвы

Площадь подошвы фундамента ($S_{под}$) определяет горизонтальное пятно застройки по осям траншей. Для оценки объёма выемки грунта при рытье траншеи значение $S_{под}$ корректируют в большую сторону, если проектом предусмотрена установка опалубки в подземной части или устройство откосов против осыпания стенок. При заливке бетона враспор в грунт (в плотных глинистых грунтах с вертикальными стенками) объём земляных работ равен произведению $S_{под}$ на полную глубину траншеи, которая складывается из глубины заложения самой ленты и толщины подготовительной подушки.

Расчёт потребности в сыпучих нерудных материалах для демпферной подушки (песок крупной или средней фракции, щебень фракции 20-40 мм) также базируется на параметре $S_{под}$. Геометрический объём слоя в плотном теле вычисляется умножением площади подошвы на проектную высоту засыпки ($h_{под}$). Однако при послойном уплотнении и проливке водой с трамбовкой виброплитой сыпучие материалы дают усадку. Чтобы получить фактический закупочный объём в кубометрах, геометрический объём умножают на коэффициент уплотнения ($K_{упл}$):

$V_{сып} = S_{под} \times h_{под} \times K_{упл}$

Для строительного песка и щебня при механизированной трамбовке виброплитой этот коэффициент обычно составляет 1,15-1,30 в зависимости от начальной влажности и зернового состава материала. Например, при площади подошвы $S_{под} = 16$ м² и проектной толщине песчаной подушки 0,2 м (20 см) геометрический объём равен $16 \times 0,2 = 3,2$ м³. С учётом коэффициента уплотнения 1,25 для заказа потребуется $3,2 \times 1,25 = 4,0$ м³ рыхлого песка. Если ширина дна траншеи превышает ширину самой ленты (при устройстве подземной опалубки), в формулу вместо $S_{под}$ подставляют фактическую площадь дна выемки.

По аналогичному принципу рассчитывают объём бетонной подготовки (подбетонки) - тонкого выравнивающего слоя из тощего бетона толщиной 50-100 мм (0,05-0,1 м), который заливают поверх уплотнённого щебня для качественной наклейки гидроизоляции и фиксации защитного слоя арматуры. Если подбетонка выполняется строго по ширине ленты, её объём равен $S_{под} \times h_{подб}$. На практике бетонную подготовку часто делают шире проектной ленты на 100-150 мм с каждой стороны для удобства опирания щитов опалубки, поэтому к исходной ширине $B$ перед умножением на длину $L$ прибавляют удвоенную величину технологического выступа. Сама чистая площадь подошвы $S_{под}$ дополнительно указывает минимальную площадь отсечной горизонтальной гидроизоляции, которую укладывают между верхом фундамента и началом кладки стен (с добавлением 10-15% на нахлёсты рулонных материалов).

Расчёт опалубки, гидроизоляции и утепления через площадь боковых граней

Суммарная площадь боковой поверхности ($S_{бок}$) отражает площадь двух вертикальных стенок монолитной ленты - внешней и внутренней. Этот показатель напрямую определяет потребность в листовых, рулонных и обмазочных материалах, монтируемых на вертикальные плоскости основания:

  • Опалубочные щиты и пиломатериалы. При возведении фундамента в котловане или установке щитов на всю высоту траншеи площадь рабочей поверхности опалубки в точности равна значению $S_{бок}$. Зная эту величину в квадратных метрах, легко вычислить кубатуру обрезной доски: для этого $S_{бок}$ умножают на толщину доски в метрах (например, 0,025 м для дюймовки или 0,040 м для сороковки) и добавляют запас 10-15% на торцовку, вертикальные стойки-упоры и стяжные бруски. Если бетон в подземной части заливается в грунт, а опалубка выставляется только для надземного цоколя, требуемую площадь щитов находят пропорционально высоте цокольной части.
  • Вертикальная гидроизоляция. Боковые стенки фундамента, контактирующие с грунтом, защищают от капиллярной влаги и верховодки битумными мастиками, праймерами, наплавляемыми рулонными материалами или профилированными мембранами. Для обмазочной гидроизоляции параметр $S_{бок}$ умножают на удельный расход мастики на 1 м² (согласно техническому листу производителя) и количество слоёв. Для рулонных материалов к площади $S_{бок}$ прибавляют 10-15% на вертикальные и горизонтальные перехлёсты полотен.
  • Теплоизоляция вертикальных стенок. При утеплении фундамента плитами ЭППС с внешней стороны периметра требуется половина значения $S_{бок}$ (при условии симметричного контура без учёта внутренних перемычек) либо произведение только внешнего периметра на высоту ленты. Если проектом предусмотрено двустороннее утепление (например, в неотапливаемых зданиях на пучинистых грунтах или при использовании несъёмной опалубки из ЭППС), закупочная площадь теплоизоляционных плит принимается равной полной площади $S_{бок}$, а объём утеплителя в кубометрах вычисляется умножением этой площади на толщину плиты (например, 0,05 м или 0,10 м).

Определение параметров арматурного каркаса по площади поперечного сечения

Площадь поперечного сечения ленты ($S_{сеч}$) и её общая протяжённость ($L$) являются базовыми переменными для конструирования пространственного стального каркаса. Поскольку монолитный ленточный фундамент работает на изгиб под действием неравномерных осадок и сил морозного пучения грунта, основную растягивающую нагрузку воспринимают верхний и нижний пояса продольной рабочей арматуры (обычно периодического профиля класса А500С или А400).

Согласно требованиям СП 52-101-2003, площадь сечения продольной рабочей арматуры в железобетонных конструкциях не должна быть меньше минимального процента армирования ($\mu_{min}$), который для изгибаемых элементов принимается равным 0,1% (коэффициент 0,001) от площади рабочего поперечного сечения бетона. Для предварительной инженерной проверки используют полную геометрическую площадь сечения $S_{сеч}$, переведённую в квадратные сантиметры или миллиметры:

$A_{s,min} = S_{сеч} \times 0,001$

Например, при ширине ленты $B = 40$ см и высоте $H = 100$ см площадь поперечного сечения составляет $S_{сеч} = 40 \times 100 = 4000$ см² (0,4 м²). Минимальная требуемая площадь сечения продольных рабочих стержней в одной зоне растяжения составит: $4000 \times 0,001 = 4,0$ см² (400 мм²). По сортаменту стержневой арматуры подбирают такую комбинацию продольных прутков (не менее двух в каждом поясе), суммарная площадь сечения которых равна или превышает полученное значение $4,0$ см² - в данном случае подойдут 4 стержня диаметром 12 мм (суммарная площадь $4,52$ см²) или 2 стержня диаметром 16 мм (суммарная площадь $4,02$ см²).

После выбора количества продольных прутков (в верхнем, нижнем и при высоте ленты более 700 мм - в промежуточных конструктивных поясах) общая длина ленты $L$ позволяет вычислить метраж продольной арматуры: количество ниток каркаса умножают на длину $L$, прибавляя расход на перехлёсты стержней по длине (обычно 30-40 диаметров стержня на каждый стык) и Г-образные или П-образные лапки для анкеровки углов и примыканий.

Габариты поперечного сечения ($B$ и $H$), формирующие параметр $S_{сеч}$, также определяют геометрию и расход поперечных хомутов из гладкой арматуры (например, класса А240 диаметром 6-8 мм), которые связывают продольные стержни в единый пространственный каркас. Чтобы найти периметр одного прямоугольного хомута, из проектной ширины $B$ и высоты $H$ сечения вычитают удвоенную величину защитного слоя бетона ($a$). Защитный слой бетона защищает сталь от коррозии и составляет минимум 40 мм при наличии подбетонки или 70 мм при заливке прямо на грунт (для боковых граней в опалубке - обычно 35-50 мм). Длина заготовки одного хомута с учётом загибов (крюков) рассчитывается по формуле:

$L_{хом} = 2 \times (B - 2a) + 2 \times (H - 2a) + L_{анк}$

Где $L_{анк}$ - припуск на перехлёст и анкеровку концов хомута (около 100-150 мм). Общее количество таких хомутов на весь фундамент находят делением общей длины ленты $L$ на проектный шаг установки поперечной арматуры (в основной зоне шаг составляет 300-500 мм, а в зонах углов и примыканий сгущается в полтора-два раза).

Инженерно-конструктивные факторы выбора ширины и глубины заложения

Линейные габариты поперечного сечения, которые задаются перед вычислением объёма, определяются не произвольно, а на основе геологических условий участка и конструктивной схемы здания. Недостаточная ширина подошвы приводит к просадке строения в грунт, а неверно выбранная глубина заложения вызывает появление трещин в стенах из-за сезонного морозного пучения почвы.

Классификация ленты по глубине и влияние геологии участка

Высота подземной части ленты напрямую зависит от того, на какой отметке залегает плотный несущий слой почвы и как грунт реагирует на зимнее замерзание влаги. В строительной практике монолитные ленточные основания разделяют на две конструктивные категории.

  • МЗЛФ устраивается в верхних слоях грунта выше расчётной отметки зимнего промерзания (обычно траншею копают на глубину от 400 до 700 мм). Такая схема применяется при возведении лёгких деревянных, каркасных или одноэтажных газобетонных домов на непучинистых и слабопучинистых почвах. Жесткость конструкции обеспечивается замкнутым армированным контуром, который работает как единая рама, а также заменой части грунта под подошвой на непучинистую подушку и утеплением отмостки.
  • Фундамент глубокого заложения опирается на грунт ниже уровня сезонного промерзания (на 150-300 мм глубже нормативной отметки промерзания для конкретного климатического региона). Этот тип основания необходим для тяжёлых кирпичных или монолитных зданий в два и более этажа с железобетонными перекрытиями, при строительстве на сложных сильнопучинистых грунтах, а также при обустройстве подвала или цокольного этажа.

При определении проектной отметки подошвы учитывают три взаимосвязанных гидрогеологических фактора: тип грунта по степени морозного пучения, глубину сезонного промерзания и УГВ. Влага, содержащаяся в порах почвы, при замерзании расширяется в объёме примерно на 9%, создавая выталкивающее давление на подошву и касательные силы пучения по боковым граням ленты. Чем ближе к поверхности находится водоносный слой, тем сильнее насыщается влагой промерзающий пласт и тем выше риск выпирания конструкции.

В таблице приведена зависимость выбора отметки заложения подошвы от типа грунта и расположения подземных вод относительно расчётной глубины промерзания ($d_f$).

Тип грунта и его склонность к пучению Характеристика грунтового основания Рекомендуемый уровень заложения подошвы
Непучинистые грунты Скальные породы, крупнообломочные грунты, гравелистые, крупные и средние пески (без глинистых примесей) Не зависит от глубины промерзания $d_f$ и расположения УГВ; подошву заглубляют на конструктивный минимум (от 500 мм от уровня планировки) после снятия плодородного слоя
Слабопучинистые грунты Мелкие и пылеватые пески, супеси и суглинки твёрдой консистенции при глубоком залегании грунтовых вод (УГВ ниже $d_f$ более чем на 2 метра) Допускается устройство МЗЛФ с песчано-гравийной подушкой и дренажем, либо заложение на глубину от $0.5 \times d_f$ в зависимости от массы здания
Пучинистые и сильнопучинистые грунты Пылеватые водонасыщенные пески, пластичные и текучие супеси, суглинки и глины при высоком стоянии воды (УГВ выше отметки $d_f$ или менее чем на 2 метра ниже неё) Обязательное заложение подошвы ниже расчётной глубины промерзания ($d_f + 100\text{-}200\text{ мм}$) либо полная замена пучинистого слоя под МЗЛФ с устройством кольцевого дренажа и тёплой отмостки

Обоснование ширины подошвы и стенки ленты

Ширина ленточного фундамента ($B$) решает две инженерные задачи: обеспечивает удобное и надёжное опирание вышележащих стен дома и распределяет всю массу здания на грунт так, чтобы исключить просадку, крен или растрескивание конструкции.

По конструктивному признаку ширина верхней части ленты должна соответствовать толщине несущих стен с учётом материала кладки и фасадной отделки. При строительстве из штучных материалов (кирпича, газосиликатных, пенобетонных или керамзитобетонных блоков) допускается свес первого ряда кладки наружу за грань фундамента не более чем на треть ширины блока (обычно в пределах 50-100 мм). Если предусмотрена облицовка фасада кирпичом с вентиляционным зазором, ширина фундамента увеличивается так, чтобы облицовочный слой полностью опирался на бетонный цоколь. Минимальная конструктивная ширина монолитной ленты для хозяйственных построек и лёгких каркасных домов составляет 250-300 мм - сделать сечение уже технологически сложно, так как внутри опалубки необходимо разместить пространственный арматурный каркас с соблюдением защитных слоёв бетона и оставить зазор для погружения булавы глубинного вибратора.

Второй определяющий фактор - несущая способность грунта под основанием. Любой грунт имеет предел прочности на сжатие, который выражается через расчётное сопротивление ($R$), измеряемое в $\text{кг/см}^2$ или $\text{кПа}$. Например, плотные крупные пески и твёрдые глины выдерживают давление порядка $3.5\text{-}6.0\text{ кг/см}^2$, тогда как влажные пластичные суглинки или мелкие рыхлые пески способны нести лишь $1.0\text{-}2.0\text{ кг/см}^2$.

Условие статической устойчивости основания требует, чтобы среднее давление под подошвой от веса дома не превышало расчётное сопротивление грунта. В инженерных расчётах минимально необходимую ширину подошвы проверяют по соотношению:

$B \ge \frac{N}{L \times R}$

В этом выражении используются три параметра:

  • $N$ - суммарная расчётная нагрузка на основание с учётом коэффициентов надёжности (включает собственный вес бетонной ленты, стен, перекрытий, стропильной системы, кровли, а также эксплуатационную полезную нагрузку от мебели и людей и снеговую нагрузку на крышу);
  • $L$ - общая протяжённость ленточного фундамента;
  • $R$ - расчётное сопротивление конкретного слоя грунта на глубине заложения подошвы.

Если вес здания велик, а грунт на участке слабый, вычисленная по несущей способности ширина подошвы ($B$) может оказаться значительно больше толщины самой стены (например, при стене 400 мм требуется ширина опирания 700-800 мм). Отливать всю ленту на полную высоту такой ширины нерационально из-за перерасхода бетона. В таких случаях конструкцию разделяют по высоте: внизу заливают широкую распределительную подошву (уширение в виде перевёрнутой буквы «Т» высотой 200-300 мм), которая передаёт давление на грунт, а поверх неё формируют более узкую вертикальную стенку ленты непосредственно под габарит кладки.

При проектировании дома со сложной планировкой важно также учитывать разницу нагрузок на отдельные участки фундамента. Внутренняя несущая стена (пятая стена), на которую с двух сторон опираются плиты перекрытия и коньковый прогон крыши, часто воспринимает на 30-50% больше вертикальной нагрузки на погонный метр, чем наружные стены. Чтобы давление на грунт под всеми осями здания было одинаковым и дом не дал неравномерную осадку, ширину ленты под внутренними тяжело нагруженными стенами делают больше, чем по внешнему периметру, а под лёгкими межкомнатными перегородками, наоборот, уменьшают.

Примеры расчёта параметров для разных конфигураций фундамента

Точность вычисления кубатуры и площадей напрямую зависит от того, насколько корректно собрана общая протяжённость участков с учётом толщины стенок в углах и местах пересечений. На практике геометрическая конфигурация основания варьируется от простого четырёхугольника до разветвлённой сетки с лентами разного сечения.

Замкнутый прямоугольный контур без внутренних стен

Простейшая схема применяется при строительстве гаражей, небольших хозблоков или домов свободной планировки, где перекрытия опираются только на наружные стены. Допустим, возводится прямоугольное основание с внешними габаритами 6×8 м. Ширина ленты ($B$) по всему периметру одинакова и составляет 400 мм (0,4 м), а полная высота сечения ($H$) равна 1200 мм (1,2 м), из которых 900 мм находятся в грунте и 300 мм формируют цоколь.

Если просто сложить внешние стороны ($6 + 6 + 8 + 8 = 28\text{ м}$), в каждом из четырёх углов образуется квадратный участок $0,4 \times 0,4\text{ м}$, который будет учтён дважды. Чтобы получить фактическую длину ленты ($L$), расчёт ведут либо по центральной оси, либо путём вычитания толщины примыкающих углов из длины двух параллельных сторон. Проще всего взять две продольные стены по полному внешнему габариту (по 8 м), а длину двух поперечных стен уменьшить на удвоенную ширину ленты ($6 - 2 \times 0,4 = 5,2\text{ м}$).

Пошаговое определение геометрических характеристик для такого контура выглядит следующим образом:

  • Чистая протяжённость ленты: $L = (8 \times 2) + (5,2 \times 2) = 16 + 10,4 = 26,4\text{ м}$ (тот же результат даёт расчёт по осевым линиям: $(7,6 + 5,6) \times 2 = 26,4\text{ м}$).
  • Площадь поперечного сечения: $S_{сеч} = 0,4 \times 1,2 = 0,48\text{ м}^2$.
  • Площадь подошвы (опорного основания): $S_{под} = 0,4 \times 26,4 = 10,56\text{ м}^2$.
  • Площадь боковой поверхности (суммарно с двух сторон): $S_{бок} = 2 \times 26,4 \times 1,2 = 63,36\text{ м}^2$.
  • Итоговый геометрический объём ленты: $V = 0,48 \times 26,4 = 12,672\text{ м}^3$.

Фундамент пятистенок и контуры с крестообразными пересечениями

При добавлении внутри периметра несущих перемычек количество узлов примыкания возрастает. Рассмотрим дом с внешними размерами 8×10 м, шириной ленты $B = 0,5\text{ м}$ и высотой $H = 1,5\text{ м}$. Внутри здания предусмотрена одна продольная несущая стена (пятистенок) вдоль стороны 10 м и одна поперечная перемычка вдоль стороны 8 м, образующие крестообразное пересечение в центре.

Для безошибочного подсчёта общей длины ($L$) конструкцию разбивают на условные непрерывные полосы, последовательно отсекая уже учтённые участки:

  • Две внешние стены по 10 м берутся целиком: $10 \times 2 = 20\text{ м}$.
  • Две внешние стены по 8 м зажимаются между десятиметровыми, поэтому из каждой вычитается по две ширины ленты: $(8 - 0,5 \times 2) \times 2 = 7 \times 2 = 14\text{ м}$. Чистая длина наружного контура составляет $20 + 14 = 34\text{ м}$.
  • Внутренняя продольная стена (пятистенок) упирается торцами во внутренние грани восьмиметровых стен. Её чистая длина равна внешнему габариту минус две толщины наружной ленты: $10 - (0,5 \times 2) = 9\text{ м}$.
  • Поперечная перемычка (по линии 8 м) не только упирается в наружные десятиметровые стены, но и проходит сквозь внутреннюю девятиметровую стену. Чтобы не считать бетон на крестообразном перекрёстке дважды, из габарита 8 м вычитают три ширины ленты (две наружные и одну центральную): $8 - (0,5 \times 3) = 6,5\text{ м}$.

Суммируя полученные отрезки, находят общую длину основания: $L = 34 + 9 + 6,5 = 49,5\text{ м}$. При площади сечения $S_{сеч} = 0,5 \times 1,5 = 0,75\text{ м}^2$ площадь подошвы составит $S_{под} = 0,5 \times 49,5 = 24,75\text{ м}^2$, а чистый объём бетона в конструкции - $V = 0,75 \times 49,5 = 37,125\text{ м}^3$.

Раздельный расчёт при разной ширине внешних и внутренних лент

Когда под наружные стены, тяжело нагруженную центральную ось и более лёгкие внутренние перегородки проектируются ленты разной ширины (а иногда и разной высоты), подставить единые значения в общую формулу нельзя. В такой ситуации фундамент делят на независимые группы с одинаковым поперечным сечением, вычисляют параметры для каждой группы отдельно и складывают результаты.

Пусть возводится дом с внешним габаритом 9×9 м и высотой ленты по всему дому $H = 1,0\text{ м}$. Наружный контур имеет ширину $B_1 = 0,4\text{ м}$. Внутри проходят две перемычки от стены до стены (без взаимного пересечения, параллельно друг другу): одна капитальная пятая стена увеличенной ширины $B_2 = 0,5\text{ м}$ под опирание плит перекрытия и одна перегородочная лента уменьшенной ширины $B_3 = 0,25\text{ м}$.

Параметры каждого участка определяются в три этапа, представленных в сводной таблице:

Участок фундамента Расчёт чистой длины ($L$), м Ширина ($B$), м Высота ($H$), м Площадь сечения ($S_{сеч}$), $\text{м}^2$ Площадь подошвы ($S_{под}$), $\text{м}^2$ Объём участка ($V$), $\text{м}^3$
Внешний контур (9×9 м) $(9 \times 2) + ((9 - 0,8) \times 2) = 34,4$ 0,40 1,0 0,40 13,76 13,760
Внутренняя несущая стена $9 - (0,4 \times 2) = 8,2$ 0,50 1,0 0,50 4,10 4,100
Внутренняя перегородка $9 - (0,4 \times 2) = 8,2$ 0,25 1,0 0,25 2,05 2,050
Итого по всей конструкции 50,8 - 1,0 - 19,91 19,910

Обратите внимание на вычисление длины внутренних стен в этом примере: хотя сами перемычки имеют толщину 0,5 м и 0,25 м, примыкают они к внешнему контуру толщиной 0,4 м. Поэтому из габаритного размера 9 м в обоих случаях вычитается удвоенная ширина именно наружной ленты ($2 \times 0,4 = 0,8\text{ м}$), что даёт одинаковый внутренний пролёт 8,2 м. Суммирование результатов по столбцам даёт точную площадь опирания всей конструкции на грунт ($19,91\text{ м}^2$) и общий геометрический объём монолита ($19,91\text{ м}^3$).

По аналогичному принципу раздельного вычисления рассчитываются ступенчатые основания на склонах (где высота $H$ меняется по участкам) и ленты с уширенной подошвой в виде перевёрнутой буквы «Т». В последнем случае отдельно находят объём нижней широкой плиты-подошвы (например, $B = 0,8\text{ м}$, $H = 0,25\text{ м}$) и объём стоящей на ней вертикальной стенки ($B = 0,4\text{ м}$, $H = 1,2\text{ м}$), после чего оба значения складывают.

Нужен другой
строительный расчёт?

Откройте раздел строительства и ремонта и выберите инструмент для другой задачи.

Все строительные инструменты
