Наклон линии между точками по расстоянию и высоте

Наклон линии между точками по расстоянию и высоте характеризует крутизну отрезка в пространстве относительно горизонтальной плоскости. В геодезии, строительстве и технических расчётах этот показатель принято называть уклоном. Онлайн-калькулятор вычисляет его на основе двух базовых геометрических параметров: вертикального перепада и горизонтальной проекции участка. Суть расчёта сводится к делению разницы высот между начальной и конечной точками на расстояние между ними по горизонтали.

Для выполнения операции требуются только линейные измерения участка, приведённые к одной единице длины.

Первым входным параметром выступает превышение по вертикали, которое определяет, насколько одна пространственная точка выше или ниже другой. Второй параметр - горизонтальное проложение (заложение), представляющее собой длину проекции наклонного отрезка на горизонтальную плоскость, а не фактическую длину самого склона. На выходе инструмент выдаёт точное значение уклона в виде десятичного коэффициента, процентов, промилле, угловых градусов и пропорционального отношения сторон.

Исходные пространственные параметры и геометрия отрезка

Любой наклонный отрезок в трёхмерном пространстве можно спроецировать на вертикальную плоскость и представить в виде прямоугольного треугольника. В такой геометрической модели сами пространственные точки образуют вершины острых углов, а прямой угол формируется пересечением строго вертикальной оси (отвесной линии) и горизонтальной плоскости отсчёта. Входные данные для вычисления крутизны напрямую соответствуют двум катетам этого треугольника, тогда как сам наклонный участок выступает его гипотенузой.

Все элементы расчётной геометрической схемы обладают строгим физическим смыслом и собственными обозначениями в технической документации:

Вертикальный катет и знак превышения

Вертикальный перепад H формируется за счёт разницы высотных отметок двух точек в единой системе координат (например, балтийской системе абсолютных высот или условной локальной системе строительной площадки). Если начальная точка имеет высотную отметку H₁, а конечная - H₂, то разность уровней определяется вычитанием исходной отметки из целевой: H = H₂ − H₁. В англоязычной инженерной практике и зарубежных чертежах этот параметр обозначается термином rise.

В зависимости от взаимного расположения начальной и конечной точек вертикальный катет определяет направление наклона по ходу движения или трассировки:

• Положительное превышение (H больше нуля) возникает, когда высотная отметка второй точки расположена выше первой (H₂ больше H₁). Линия идёт вверх, образуя прямой подъём.
• Отрицательное превышение (H меньше нуля) фиксируется, когда конечная точка находится ниже начальной (H₂ меньше H₁). Отрезок направлен вниз, формируя спуск. При контроле проектных параметров трубопроводов или дренажных систем изменение знака на противоположный относительно заданного направления стока идентифицируется как контруклон.

Горизонтальное проложение и его отличие от длины склона

Горизонтальный катет B (заложение или run) задаёт плановую протяжённость участка. Это расстояние между отвесными линиями, опущенными из начальной и конечной точек на единую горизонтальную плоскость. В картографии, на генеральных планах и поэтажных строительных чертежах все линейные размеры между объектами отображаются именно в виде горизонтального проложения B.

При подготовке данных важно разграничивать горизонтальное расстояние B и фактическую длину наклонного участка L. Длина склона L измеряется непосредственно вдоль наклонной поверхности - например, рулеткой, натянутой по поверхности земли, вдоль пандуса или по скату кровли. Поскольку в прямоугольном треугольнике гипотенуза всегда длиннее любого из катетов, фактическая длина наклонной линии L неизбежно превышает длину её горизонтальной проекции B. На пологих участках в несколько градусов эта разница составляет миллиметры и доли процента, однако с ростом крутизны расхождение между B и L увеличивается. Подстановка наклонной длины L вместо заложения B приведёт к искажению расчётной крутизны в меньшую сторону.

Согласование единиц измерения

Поскольку вычисление сводится к пропорциональному сопоставлению двух сторон треугольника, линейные параметры H и B требуют обязательного приведения к единой размерности перед подстановкой в расчёт. На практике исходные данные часто поступают в разных величинах: на строительных планах горизонтальное расстояние B обычно указывается в метрах, тогда как локальный перепад уровней H нивелируют с точностью до сантиметров или миллиметров.

Для получения достоверного результата оба катета переводят в одну меру длины: метры (м), сантиметры (см) или миллиметры (мм). Например, при горизонтальном заложении участка B = 15 м и вертикальном превышении H = 45 см параметры приводят либо к метрам (15 м и 0,45 м), либо к сантиметрам (1500 см и 45 см), либо к миллиметрам (15000 мм и 450 мм). При соблюдении одинаковой размерности единицы длины взаимно сокращаются, обеспечивая математически точное отношение сторон независимо от выбранного масштаба величин.

Математический аппарат и тригонометрические формулы расчёта

В основе математической модели вычисления лежит решение прямоугольного треугольника по двум известным катетам. Базовое выражение уклона представляет собой безразмерный десятичный коэффициент, который численно равен тангенсу угла наклона линии к горизонтальной плоскости:

i = H / B = tg(α)

В этом уравнении переменные имеют строгое геометрическое соответствие:

• i - искомый уклон в виде десятичной дроби (безразмерная величина);
• H - вертикальный катет (разность высот между точками);
• B - горизонтальный катет (горизонтальное расстояние между точками);
• α - острый угол, образованный наклонной линией и её горизонтальной проекцией.

Поскольку противолежащий углу α катет (H) делится на прилежащий катет (B), отношение линейных величин напрямую даёт тригонометрическую функцию тангенса. Десятичный коэффициент показывает, на какую долю единицы изменяется высота при смещении по горизонтали ровно на одну единицу длины.

Вычисление угла наклона через арктангенс

Для перехода от линейного соотношения сторон к угловой мере применяется обратная тригонометрическая функция - арктангенс. Она определяет величину угла α, тангенс которого равен вычисленному отношению H к B:

α = arctg(H / B)

В стандартных математических вычислениях результат функции арктангенса возвращается в радианах. Для перевода радианной меры в привычные угловые градусы полученное значение умножают на отношение развёрнутого угла к числу пи:

α° = arctg(H / B) × (180 / π)

При подстановке константы π ≈ 3,14159265 множитель перевода составляет приблизительно 57,29578. Если исходное превышение H имеет отрицательный знак, функция арктангенса сохраняет его, указывая на отклонение линии вниз от горизонтальной плоскости.

Определение длины наклонной линии

Фактическое расстояние между двумя точками в пространстве по прямой линии соответствует гипотенузе прямоугольного треугольника. Когда известны оба катета, длина наклонного отрезка L вычисляется по теореме Пифагора как квадратный корень из суммы квадратов вертикального перепада и горизонтального проложения:

L = sqrt(H² + B²)

Возведение параметра H в квадрат нивелирует возможный отрицательный знак спуска, поэтому длина наклонной линии L всегда остаётся положительной величиной и выражается в тех же линейных единицах измерения, к которым были приведены исходные катеты.

Нелинейность тригонометрической функции и граничные случаи

Между ростом угла α в градусах и увеличением коэффициента i = tg(α) существует выраженная нелинейная зависимость. На малых углах (до 5-10°) приращение тангенса происходит почти пропорционально углу, однако по мере приближения к вертикали скорость роста коэффициента стремительно возрастает. Увеличение угла наклона в два раза не означает двукратного увеличения уклона i.

Динамику расхождения между угловой мерой, десятичным коэффициентом и длиной гипотенузы (при фиксированном заложении B = 10 м) демонстрируют контрольные значения в таблице:

При углах менее 45° вертикальный перепад меньше горизонтального расстояния, поэтому коэффициент i находится в диапазоне от 0 до 1. Угол в 45° является точкой равновесия, где катеты треугольника равны между собой (H = B), а уклон составляет ровно 1. При превышении порога в 45° вертикальный катет становится длиннее горизонтального, и значение тангенса быстро уходит в бесконечность.

В инженерных и геодезических расчётах отдельно учитываются два крайних геометрических состояния отрезка:

• Горизонтальная прямая (H = 0, B > 0). Начальная и конечная точки находятся на одном уровне. Числитель дроби равен нулю, вследствие чего коэффициент уклона i = 0, а угол наклона α = 0°. Длина наклонной линии L полностью совпадает с горизонтальным заложением B.
• Вертикальная прямая (B = 0, H ≠ 0). Обе точки имеют одинаковые плановые координаты и смещены строго по отвесной линии. Знаменатель в формуле H / B обращается в ноль. В алгебре деление на ноль не имеет конечного результата, а тригонометрический тангенс угла 90° (π/2 радиан) не определён и стремится к бесконечности. При таком условии линейный коэффициент уклона не существует, угол наклона фиксируется как 90°, а длина отрезка L равняется модулю вертикального перепада H.

Единицы измерения и форматы выражения уклона

Базовое отношение вертикального перепада H к горизонтальному расстоянию B может быть представлено в нескольких взаимозаменяемых форматах. Выбор конкретной единицы измерения зависит от требуемой точности записи, крутизны склона и отраслевых стандартов оформления документации. Все форматы математически связаны между собой через исходную пропорцию катетов и тригонометрические функции.

Десятичный коэффициент, проценты и промилле

Десятичная дробь (безразмерный коэффициент k или i) является прямым результатом деления H на B. Такое представление удобно для промежуточных алгебраических подстановок: чтобы найти вертикальное превышение на любом участке с известным горизонтальным заложением, достаточно умножить длину заложения на этот коэффициент. При малых углах наклона десятичная запись содержит много нулей после запятой (например, 0,0045), что затрудняет визуальное чтение и повышает риск ошибки при переносе данных.

Для избавления от дробных значений с большим количеством знаков после запятой коэффициент масштабируют в дольные единицы:

• Проценты (градиент, процент подъёма): показывают, на сколько линейных единиц изменяется высота на каждые 100 таких же единиц горизонтального расстояния. Расчёт выполняется умножением базового отношения на сто: i% = (H / B) × 100% . Например, уклон 5% означает перепад высоты в 5 метров на 100 метров горизонтальной проекции (или 5 сантиметров на 1 метр).
• Промилле (тысячные доли): выражают вертикальный перепад в расчёте на 1000 единиц горизонтального проложения. Вычисляются по формуле: i‰ = (H / B) × 1000‰ . Один процент равен десяти промилле (1% = 10‰). Запись в промилле применяется там, где уклоны минимальны, а счёт идёт на миллиметры перепада на каждый погонный метр длины (1‰ соответствует 1 мм высоты на 1 м горизонтали).

Отношение наклона (пропорция 1:N)

В формате пропорции уклон записывается как отношение единицы высоты к приведённому горизонтальному заложению в виде 1:N (или 1/N ). Знаменатель пропорции N показывает, сколько единиц горизонтального расстояния необходимо пройти, чтобы подняться или опуститься ровно на одну такую же единицу по вертикали.

Математически показатель N является величиной, обратной десятичному коэффициенту уклона, и вычисляется по формуле:

N = B / H = 1 / k

Если вертикальный подъём составляет 0,5 м на участке с горизонтальным проложением 6 м, то коэффициент k равен 0,0833, а знаменатель пропорции N = 6 / 0,5 = 12 . Такой уклон записывается как 1:12. Чем больше число N в правой части пропорции, тем более пологим является наклон линии: профиль 1:20 в два раза положе профиля 1:10.

Угловые форматы: радианы, десятичные градусы и градусы-минуты-секунды

Угловая мера характеризует раствор угла между наклонной линией и горизонтальной плоскостью. В отличие от процентов, промилле и пропорций, которые растут линейно пропорционально высоте H, угловые единицы связаны с отношением катетов нелинейно через арктангенс.

При вычислениях используются три формы записи угла:

• Радианы (рад) - базовая единица в тригонометрических функциях, где прямой угол равен π/2 (приблизительно 1,5708 рад), а угол с уклоном 100% (k = 1) составляет π/4 (приблизительно 0,7854 рад).
• Десятичные градусы (DD) - формат, в котором дробная часть градуса выражена обычной десятичной дробью (например, 4,7636°). Удобен для прямых арифметических расчётов.
• Градусы, минуты, секунды (DMS) - традиционная шестидесятеричная система угловых измерений, где один градус делится на 60 угловых минут (′), а одна минута - на 60 угловых секунд (″).

Для перевода угла из десятичных градусов (α°) в формат DMS целая часть числа остаётся неизменной и обозначает градусы (D). Дробная часть умножается на 60, и целая часть полученного произведения даёт минуты (M). Оставшаяся дробная часть минут снова умножается на 60 для получения угловых секунд (S). Обратный переход от DMS к десятичным градусам выполняется по формуле:

α° = D + (M / 60) + (S / 3600)

Например, угол 4,7636° при переводе даёт 4 полных градуса; остаток 0,7636 × 60 = 45,816 даёт 45 минут; остаток 0,816 × 60 = 48,96 даёт 49 секунд, что записывается как 4°45′49″.

Правила взаимного перевода между форматами

Любой из форматов выражения уклона позволяет однозначно восстановить все остальные показатели без повторного обращения к исходным линейным размерам H и B. Центральным связующим звеном при конвертации выступает десятичный коэффициент k (он же тангенс угла наклона).

Точные математические переходы между единицами измерения приведены в сводной матрице формул:

При конвертации важно не смешивать проценты уклона с градусами: уклон в 100% соответствует углу 45°, а не 90° или 100°. Значение в процентах или промилле может превышать 100% и 1000‰ соответственно, если вертикальный перепад H больше горизонтального заложения B (при углах круче 45°).

Ниже представлено сопоставление типовых значений уклона во всех рассматриваемых форматах на основе отношения H к B:

Как видно из таблицы, на малых уклонах (до 5% или отношения 1:20) численные значения десятичного коэффициента k и угла в радианах практически совпадают с точностью до четвёртого знака после запятой. По мере увеличения крутизны расхождение между линейным коэффициентом и угловой мерой в радианах возрастает.

Получение исходных данных в геодезии и топографии

Точность вычисления уклона напрямую зависит от того, насколько корректно определены превышение H и горизонтальное проложение B. На практике эти две величины получают либо непосредственно на местности в ходе полевых геодезических изысканий, либо камеральным путём - при работе с готовыми топографическими планами и картами.

Полевые геодезические измерения

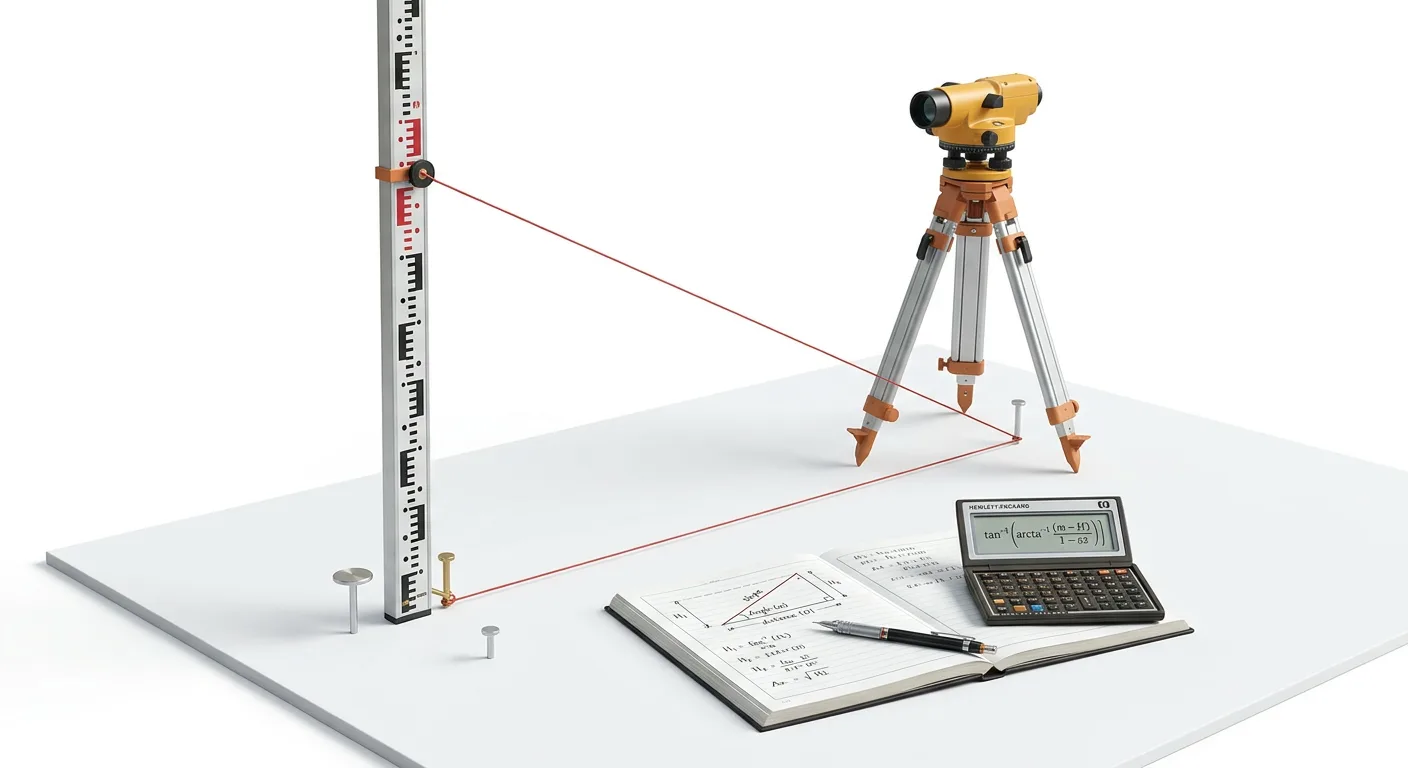

При работе на реальном участке или строительной площадке перепад высот между реперами, пикетами или характерными точками рельефа находят методом нивелирования. Выбор приборов и методики зависит от крутизны местности, требуемой точности и расстояния между точками.

Геометрическое нивелирование обеспечивает наибольшую точность при определении превышений на относительно спокойном рельефе. Измерения выполняют с помощью оптического или лазерного нивелира, создающего горизонтальный визирный луч, и вертикально установленной нивелирной рейки с сантиметровыми или миллиметровыми делениями. Если прибор установлен между двумя точками (нивелирование из середины), превышение H вычисляют как разность отсчётов по рейке на задней и передней точках:

H = a − b

В этой формуле a - отсчёт по задней рейке (начальная точка), а b - отсчёт по передней рейке (конечная точка). Положительный результат указывает на подъём местности, отрицательный - на понижение. Когда перепад высот на склоне превышает длину рейки, ход разбивают на несколько последовательных станций со связующими точками, а итоговое превышение получают суммированием разностей на каждой стоянке прибора.

Тригонометрическое нивелирование применяют на пересечённой местности с большими перепадами высот, где горизонтальный луч нивелира упирается в склон или проходит выше рейки. Работу ведут с помощью теодолита или электронного тахеометра, измеряя наклонный угол визирования и расстояние до цели. Современные электронные тахеометры со встроенным светодальномером фиксируют наклонное расстояние до отражающей призмы и вертикальный угол, после чего вычисляют как вертикальное превышение H, так и горизонтальное проложение B с учётом высоты прибора и высоты наведения на веху.

Горизонтальное расстояние B в полевых условиях определяют несколькими способами в зависимости от используемого оборудования:

• Светодальномерные измерения - тахеометр или лазерная рулетка с датчиком наклона измеряют фактическую длину линии и приводят её к горизонту.
• Оптические дальномеры - приближённое расстояние между нивелиром и рейкой находят по разности отсчётов верхней и нижней дальномерных нитей сетки зрительной трубы, умноженной на коэффициент дальномера (обычно равный 100).
• Механические промеры - при использовании стальной геодезической ленты или рулетки вдоль крутого склона ленту либо натягивают горизонтальными уступами (с отвесом), либо измеряют наклонную длину и затем вводят поправку за наклон линии.

Камеральная обработка и картометрия

Если полевые работы уже выполнены или оценка участка ведётся на предпроектной стадии, исходные параметры H и B снимают с графической документации - топографических планов и карт. Такая процедура лежит в основе построения продольного или поперечного высотного профиля участка по заданному направлению.

Высотные отметки точек на карте определяют по числовым подписям характерных точек рельефа (вершин, урезов воды, перекрёстков) и по горизонталям (изогипсам) - плавным замкнутым линиям, соединяющим точки местности с одинаковой абсолютной высотой. Разность высот двух соседних сплошных горизонталей называется высотой сечения рельефа; её значение всегда указывается в зарамочном оформлении карты или плана (например, сечение рельефа через 0,5 м, 1 м или 2,5 м). Направление понижения ската на горизонталях показывают бергштрихи - короткие чёрточки, проведённые перпендикулярно изогипсе в сторону спуска.

Когда интересующая точка лежит точно на горизонтали, её отметка равна значению этой изолинии. Если точка расположена между двумя соседними горизонталями, её высотную отметку находят методом линейной интерполяции, исходя из допущения, что крутизна ската между соседними изолиниями постоянна. После определения абсолютных отметок первой и второй точек вычисляют их разность H.

Горизонтальное заложение B при работе с топографическим планом не требует введения поправок за наклон местности, поскольку любое картографическое изображение уже является ортогональной проекцией земной поверхности на горизонтальную плоскость. Чтобы получить значение B в метрах, циркулем-измерителем или масштабной линейкой измеряют длину отрезка между точками на бумаге и умножают её на знаменатель численного масштаба.

В таблице приведены соотношения между длиной отрезка на плане и реальным горизонтальным расстоянием B на местности для типовых масштабов инженерно-топографических планов и карт:

Снятые с плана значения высотных отметок и переведённые через масштаб горизонтальные расстояния позволяют без выезда на местность определить уклон на любом отрезке трассы, оценить направление поверхностного стока и подготовить данные для построения высотного профиля рельефа.

Применение расчёта в проектировании, строительстве и инженерной графике

Вычисленные по высотным отметкам и горизонтальным проложениям параметры рельефа напрямую переходят в проектные решения. В зависимости от специфики отрасли отношение вертикального перепада H к заложению B интерпретируют через разные единицы измерения, решая задачи гравитационного водоотведения, безопасного движения транспорта, расчёта несущих конструкций и оформления рабочей документации.

Вертикальная планировка территории и системы водоотвода

При разработке генеральных планов и вертикальной планировке участка ключевая задача инженера - организовать гарантированный отвод дождевых и талых вод от фундаментов зданий. Расчёт по высоте и расстоянию между проектными красными отметками на углах отмостки, поворотных колодцах и лотках позволяет задать направление поверхностного стока. Недостаточный наклон приводит к застою воды и заболачиванию грунта, а чрезмерный вызывает размыв почвенного слоя и разрушение дорожных покрытий из-за высокой скорости потока.

Аналогичный принцип действует при прокладке безнапорных инженерных сетей: траншей поверхностного дренажа, лотков и трубопроводов ливневой или бытовой канализации. Жидкость в таких системах движется самотёком под действием силы тяжести. Отношение разности глубин заложения трубы H в начальном и конечном смотровых колодцах к горизонтальному расстоянию между ними B определяет скорость самоочищения коллектора. Поскольку перепады высот на протяжённых участках сетей и планируемых площадках невелики, проектные значения здесь выражают в промилле или процентах.

В промышленном и гражданском строительстве тот же расчёт применяется для разуклонки плоских кровель. Чтобы исключить образование застойных зон и избыточную нагрузку на перекрытие, на поверхности плиты с помощью клиновидного утеплителя или лёгкой стяжки формируют наклонные плоскости, направленные к водоприёмным воронкам. Зная расстояние от парапета или конька водораздела до воронки (заложение B) и требуемый градиент в процентах, проектировщик определяет необходимую толщину уклонообразующего слоя в верхней точке (высоту H).

Дорожное строительство и проектирование безбарьерной среды

В транспортной инфраструктуре геометрия полотна оценивается в двух плоскостях: вдоль оси движения (продольный профиль) и перпендикулярно ей (поперечный профиль). Продольный уклон рассчитывают между пикетами трассы для оценки тяговых характеристик транспорта, видимости и безопасности торможения на спусках. Поперечный уклон проезжей части и тротуаров задают от оси дороги к обочинам или бордюрному камню для быстрого сброса воды с асфальтобетонного покрытия; в проектной документации оба параметра фиксируют в промилле или процентах.

При формировании безбарьерной среды, проектировании входных групп, пешеходных сходов и автомобильных рамп критическое значение имеет связь между высотой преодолеваемого подъёма и доступной площадью застройки. Для расчёта градиента пандусов и съездов исходными данными служат высота крыльца или цоколя H и длина горизонтальной проекции марша B. В нормативной документации и архитектурных чертежах крутизну таких конструкций принято дублировать в процентах и в виде пропорции 1:N:

• Запись вида 1:12 означает, что на каждую единицу вертикального подъёма H требуется заложить 12 единиц горизонтальной проекции B (что соответствует градиенту около 8,33%).
• Пологое соотношение 1:20 указывает на необходимость двадцатикратного запаса длины по горизонтали относительно высоты ступени или бордюра (градиент 5%).
• При ограниченном горизонтальном пространстве, когда увеличить величину B в один марш невозможно, трассу пандуса разделяют на несколько наклонных участков с поворотными горизонтальными площадками.

Скатные крыши и стропильные системы

В малоэтажном и коммерческом строительстве со скатными крышами геометрический расчёт прямоугольного треугольника лежит в основе проектирования стропильной системы. Исходными параметрами на этапе архитектурного эскиза выступают высота конька H (расстояние по вертикали от плоскости мауэрлата или верхнего перекрытия до конькового прогона) и величина горизонтального заложения B. Для симметричной двускатной крыши заложение B равно половине общей ширины пролёта здания, а для односкатной конструкции - полной ширине перекрываемого пролёта.

Вычисленный через отношение H к B и функцию арктангенса угол наклона ската в градусах определяет выбор кровельного материала (штучная черепица, профилированный лист, фальцевые картины, рулонные наплавляемые материалы), так как каждое покрытие имеет технологический предел герметичности стыков. Дополнительно угол в градусах и коэффициент уклона используются в сборе нагрузок для определения коэффициента перехода от веса снегового покрова земли к нормативной снеговой нагрузке на конструкцию, а также для расчёта ветрового давления на наветренный и подветренный скаты. Вычисленная по этим же катетам длина гипотенузы L даёт чистую геометрическую длину стропильной ноги между опорными врубками без учёта карнизного свеса.

В таблице систематизированы основные инженерные области применения расчёта по высоте и заложению с указанием физического смысла входных переменных и стандартных форматов записи результата:

Оформление чертежей и нанесение знака уклона по ГОСТ 2.307-68

В инженерной графике, на строительных разрезах, продольных профилях трасс и машиностроительных чертежах деталям с наклонными гранями требуется точное графическое обозначение рассчитанной величины. Правила нанесения таких размеров регламентируются стандартом ГОСТ 2.307-68, который вводит специальный условный знак «∠» - острый угол, одна сторона которого горизонтальна, а вторая наклонена к ней под углом около 30 градусов.

При вынесении результата расчёта на чертёж соблюдаются строгие правила позиционирования и записи:

• Условный знак наносят непосредственно перед размерным числом на полке линии-выноски или прямо над самой наклонной линией профиля.
• Острый угол знака должен быть направлен строго в сторону понижения (спуска) наклонного элемента, а его нижняя горизонтальная линия должна быть параллельна горизонтальной базе или координатной сетке чертежа.
• Выносной элемент, связывающий полку со знаком и контур детали, заканчивается стрелкой, упирающейся в обозначаемую наклонную поверхность.
• После знака без пробела или с минимальным техническим отступом записывают числовое значение уклона в формате простой дроби, отношения (например, 1:12), десятичной дроби (например, 0,02) или в процентах (например, 5%).
• На планах вертикальной планировки и схемах разуклонки кровель вместо знака на линии-выноске часто применяют указательную стрелку направления стока, вдоль которой надписывают величину уклона в промилле или процентах и длину горизонтального участка в метрах.

Примеры расчёта наклона линии по разнице высот и расстоянию

Практическое выполнение вычислений зависит от того, в каком виде представлены исходные пространственные данные и в каких единицах требуется оформить итоговый результат для проектной документации или строительных работ. Во всех расчётных сценариях базовой операцией остаётся нахождение отношения вертикального превышения к горизонтальному проложению, однако порядок подготовки чисел и последующей конвертации меняется в зависимости от конкретной инженерной задачи.

Расчёт уклона дренажной траншеи по высотным отметкам

При проектировании трассы поверхностного водоотвода или проверке рельефа по топографическому плану исходными данными служат абсолютные высотные отметки начальной и конечной точек участка, а также измеренное между ними горизонтальное расстояние. Пусть отметка начала дренажной линии составляет 145,20 м, отметка точки сброса равна 143,85 м, а горизонтальное проложение между этими пикетами составляет 45 м.

Последовательность вычислений для оценки параметров стока включает следующие шаги:

• Определение вертикального перепада высот с учётом направления движения от начальной точки к конечной: H = 143,85 − 145,20 = −1,35 м. Отрицательный знак указывает на понижение рельефа (спуск).
• Вычисление безразмерного коэффициента наклона путём деления превышения на горизонтальное заложение: i = −1,35 / 45 = −0,03.
• Перевод полученной десятичной величины в промилле для нанесения на схему вертикальной планировки: i‰ = −0,03 × 1000 = −30‰.
• Выражение результата в процентах: i% = −0,03 × 100 = −3%.

Полученное значение −30‰ (или 30‰ в направлении стока) означает, что на каждый погонный метр горизонтальной проекции дно траншеи опускается на 30 мм, чего достаточно для самотёчного отвода ливневых вод.

Определение параметров пандуса и перевод в отношение заложения

При обустройстве наклонных съездов, входных групп и участков дорожного полотна вертикальный перепад часто известен заранее как высота цоколя или бордюра, а длину горизонтального участка измеряют непосредственно на площадке. Допустим, требуется преодолеть вертикальный подъём H = 0,4 м на участке с доступным горизонтальным заложением B = 4,8 м.

Для проверки соответствия конструкции строительным нормам уклон рассчитывается сразу в нескольких форматах. Десятичный коэффициент составляет i = 0,4 / 4,8 ≈ 0,0833, что при умножении на 100 даёт градиент подъёма 8,33%. Чтобы представить эту же величину в формате классической пропорции 1:N, необходимо разделить горизонтальное расстояние на высоту подъёма: N = B / H = 4,8 / 0,4 = 12. Итоговое отношение записывается как 1:12 - на одну единицу вертикального подъёма приходится двенадцать единиц горизонтальной длины.

Угол наклона конструкции к горизонту определяется через арктангенс найденного десятичного коэффициента: α = arctg(0,08333) ≈ 0,08314 радиан. Перевод в градусную меру даёт значение α° = 0,08314 × (180 / 3,14159) ≈ 4,76° (или 4°46′ в градусах и минутах).

Вычисление угла ската крыши и длины стропильной ноги

В кровельных работах расчёт по высоте и расстоянию применяется для определения крутизны ската и точного раскроя пиломатериалов. В качестве исходных катетов прямоугольного треугольника выступают высота подъёма конькового прогона над уровнем мауэрлата H = 2,5 м и половина ширины перекрываемого пролёта здания (горизонтальная проекция ската) B = 5,0 м.

Отношение высоты к заложению составляет i = 2,5 / 5,0 = 0,5 (или 50%). Так как для настройки торцовочного инструмента при запиле стропил необходимы угловые градусы, вычисляется обратная тригонометрическая функция от полученного тангенса: α° = arctg(0,5) × (180 / π) ≈ 26,57°. Определение фактической длины наклонного ската L (длины стропильной ноги без учёта карнизного свеса) выполняется по теореме Пифагора путём извлечения квадратного корня из суммы квадратов обоих катетов: L = √(2,5² + 5,0²) = √(6,25 + 25,0) = √31,25 ≈ 5,59 м. Разница между горизонтальной проекцией (5,0 м) и реальной наклонной длиной (5,59 м) составляет почти 60 сантиметров на каждом скате, что критично при закупке строительных материалов.

Сводное сравнение расчётных сценариев

В таблице ниже систематизированы входные параметры и результаты вычислений во всех стандартных форматах для рассмотренных прикладных задач.
