Наклон поверхности в градусах по заданным параметрам

Онлайн-калькулятор вычисляет наклон поверхности в градусах по заданным параметрам на основе двух базовых линейных величин. Для получения точного результата в систему вводятся вертикальный перепад высот между двумя точками и горизонтальное расстояние между ними. Инструмент мгновенно сопоставляет эти значения и переводит линейные размеры в угловую меру. Итоговая величина отображается в десятичных градусах с обозначением DEG.

Такой пересчёт необходим там, где исходные замеры выполняются рулеткой, нивелиром или берутся из чертежей, а нормативные требования заданы в угловых единицах.

В геодезии и топографии вычисление угла позволяет быстро оценить крутизну рельефа местности по отметкам высот и расстоянию на плане или карте. При строительстве и проектировании инструмент помогает перевести габариты сооружения в точный угол наклона для расчёта кровельных скатов, лестничных маршей, пандусов или дренажных систем. Пользователю не нужно самостоятельно подбирать тригонометрические функции и переводить радианы в градусы. Достаточно подставить измеренное превышение и длину горизонтальной проекции участка, чтобы сразу получить готовое значение в DEG для проектной документации или строительного контроля.

Исходные параметры для расчёта: перепад высот и горизонтальное заложение

Для точного определения угловой величины наклона используются два взаимно перпендикулярных линейных измерения. Они задают положение начальной и конечной точек исследуемого участка в вертикальной и горизонтальной плоскостях.

Характеристики и принятые обозначения входных величин различаются в зависимости от технической дисциплины, поэтому перед подстановкой данных полезно сверить терминологию:

Различие между горизонтальным заложением и наклонной длиной

При подготовке данных важно разграничивать горизонтальное расстояние L и фактическую длину наклонной поверхности d. В геометрии вертикального разреза горизонтальное заложение выступает прилежащим катетом, а протяжённость самого склона или ската - гипотенузой.

Длина наклонной линии d всегда превышает длину её горизонтальной проекции L. Подстановка в расчёт протяжённости участка, измеренной непосредственно вдоль уклона, вместо горизонтального прогона приведёт к искажению результата и занижению итогового угла. Это различие особенно заметно на крутых участках, где разница между длиной ската и его проекцией на горизонтальную плоскость становится существенной. В качестве второго параметра всегда используется именно величина заложения L, то есть размер участка на виде сверху.

Требования к размерности вводимых величин

Поскольку вычисление базируется на сопоставлении двух линейных отрезков, абсолютный масштаб выбранных единиц измерения не влияет на итоговую угловую меру. Главное условие корректного расчёта - приведение перепада высот H и горизонтального заложения L к единой размерности перед вводом значений.

Для исключения ошибок масштабирования при подготовке исходных параметров соблюдаются базовые правила согласования единиц:

• Оба значения переводятся в одну и ту же метрическую единицу: оба в метрах, оба в сантиметрах или оба в миллиметрах.
• Если на чертеже или в ведомости вертикальное превышение H указано в сантиметрах или миллиметрах, а длина прогона L - в метрах, одну из величин необходимо предварительно конвертировать. Например, при подъёме 45 сантиметров на участке с заложением 3 метра в поля ввода подставляются либо значения 0.45 и 3, либо 45 и 300.
• При выборе миллиметров или сантиметров для протяжённых участков соотношение сторон остаётся неизменным, поэтому результирующее значение угла полностью совпадёт с расчётом, выполненным в метрах.

Математическая формула вычисления угла наклона через арктангенс

После приведения исходных величин к общей размерности задача переходит в плоскость тригонометрии. Геометрически любой участок с равномерным подъёмом или спуском в вертикальном разрезе представляет собой прямоугольный треугольник. В этой фигуре искомый угол наклона поверхности θ образован горизонтальной плоскостью и самой наклонной линией. Вертикальный отрезок H располагается строго напротив этого угла и выступает противолежащим катетом, а горизонтальный отрезок L примыкает к углу и является прилежащим катетом.

Поскольку в прямоугольном треугольнике известны оба катета, связь между линейными размерами и угловой величиной устанавливается через тригонометрическую функцию тангенса. Тангенс острого угла равен отношению противолежащего катета к прилежащему. Одновременно это же отношение определяет базовый безразмерный коэффициент уклона i:

i = tg(θ) = H / L

Само по себе отношение H / L показывает лишь долю вертикального смещения на единицу горизонтальной длины, но не даёт значения угла. Чтобы извлечь величину самого угла θ из известного значения его тангенса, применяется обратная тригонометрическая функция - арктангенс, которая в математической и инженерной записи обозначается как arctg или arctan:

θ = arctg(H / L) = arctan(H / L)

Перевод радиан в градусы и итоговое уравнение

При вычислении арктангенса стандартные математические функции возвращают результат в радианах - базовой единице измерения плоских углов, привязанной к длине дуги окружности. Прямое использование радиан в геодезических ведомостях, строительных чертежах или при настройке угломеров неудобно, поэтому полученную величину необходимо перевести в градусную меру.

Развёрнутый угол в 180 градусов соответствует числу π радиан (приблизительно 3.14159265). Следовательно, один радиан равен отношению 180 / π, что составляет около 57.29578 градуса. Полная расчётная формула для прямого получения угла наклона в градусах принимает следующий вид:

θ (DEG) = arctg(H / L) × (180 / π)

В этой формуле задействованы следующие математические компоненты:

• H / L - безразмерное частное от деления высоты подъёма на величину горизонтального заложения;
• arctg(H / L) - промежуточное значение угла наклона, выраженное в радианах;
• π - математическая константа, выражающая отношение длины окружности к её диаметру;
• 180 / π - постоянный переводной множитель для конвертации радианной меры в десятичные градусы.

Пошаговый пример расчёта

Для демонстрации последовательности вычислений рассмотрим участок, где на горизонтальном расстоянии L = 4 метра фиксируется вертикальный подъём H = 1.2 метра. Оба параметра уже выражены в одних и тех же единицах измерения, поэтому дополнительная конвертация перед подстановкой в формулу не требуется.

Полный цикл математического расчёта угла наклона выполняется в три последовательных шага:

При подстановке параметров H = 1.2 и L = 4 итоговый наклон поверхности составляет примерно 16.7 градуса. Если на том же участке изменить единицы измерения на сантиметры и подставить в расчёт H = 120 и L = 400, частное от деления на первом шаге снова составит 120 / 400 = 0.3, что приведёт к идентичному значению арктангенса и такому же итоговому углу.

Интерпретация результата в градусах и связь с другими единицами уклона

Итоговое значение расчёта представляется в формате десятичных градусов с единицей измерения DEG. В отличие от классической градусной меры в формате градусы-минуты-секунды, где дробная часть делится на 60 угловых минут и 3600 угловых секунд, десятичный формат выражает доли градуса в виде обычной десятичной дроби после запятой или точки. Например, значение 16.5° в формате DEG означает 16 целых градусов и пять десятых долей градуса (что эквивалентно 16° 30' в минутной записи). Такой формат напрямую совместим с цифровыми уклономерами, электронными уровнями и системами автоматизированного проектирования.

Нелинейность изменения угла относительно коэффициента уклона

При анализе полученных значений важно учитывать, что зависимость между отношением H / L и углом наклона в градусах является нелинейной. Это обусловлено тригонометрическими свойствами функции арктангенса: по мере увеличения вертикального превышения при неизменном горизонтальном заложении прирост самого угла в градусах постепенно замедляется.

На малых уклонах (примерно до 10°-15°) угол в градусах изменяется почти пропорционально отношению H / L. Однако при значительных перепадах высот эта пропорциональность нарушается:

• Если на участке с горизонтальным прогоном L = 10 м перепад высот составляет H = 1 м (отношение 0.1), угол наклона равен примерно 5.71°.
• Увеличение перепада высот в пять раз до H = 5 м на том же расстоянии (отношение 0.5) даёт угол 26.57°, а не 28.55°, как могло бы получиться при линейном умножении.
• При равенстве катетов H = 10 м и L = 10 м (отношение H / L = 1) результирующий угол составляет ровно 45° (половину прямого угла в 90°), тогда как в процентном выражении такой наклон равен 100%.
• Дальнейшее удвоение высоты до H = 20 м при L = 10 м (отношение 2.0) увеличивает угол не в два раза от 45°, а лишь до 63.43°. Стремление угла к вертикальной отметке 90° происходит асимптотически и достигается только тогда, когда горизонтальное заложение L стремится к нулю.

Сопоставление градусов с процентами, промилле и отношением сторон

В строительных чертежах, топографических планах и нормативной документации уклон поверхности далеко не всегда указывается в угловых градусах. В зависимости от отрасли используются три альтернативных способа записи, каждый из которых напрямую выводится из базового отношения H / L и может быть однозначно сопоставлен с углом в формате DEG:

• Процент уклона (i%): Показывает, на сколько единиц по вертикали поднимается или опускается поверхность на каждые 100 единиц горизонтального расстояния. Вычисляется по формуле i% = (H / L) × 100. Например, при H = 1.2 м и L = 4 м уклон составляет (1.2 / 4) × 100 = 30%, что соответствует углу 16.7° DEG. При угле 45° уклон равен 100%.
• Промилле (‰): Определяет вертикальное превышение в тысячных долях от горизонтального заложения, то есть количество единиц подъёма на 1000 единиц длины в плане. Рассчитывается по формуле ‰ = (H / L) × 1000. Этот формат применяется там, где углы минимальны и счёт в градусах неудобен из-за малых дробных значений (например, угол 0.5° приблизительно равен 8.73‰, или 8.73 мм перепада на 1 метр длины).
• Соотношение сторон (1:n): Выражает уклон через отношение одной единицы высоты к числу единиц горизонтального прогона n, где n = L / H. Запись 1:10 означает, что на 1 метр подъёма приходится 10 метров горизонтальной проекции (коэффициент 0.1, уклон 10%, угол 5.71°). Равенство катетов при угле 45° записывается как 1:1.

Справочная таблица соответствия единиц уклона

Для быстрого сопоставления угловых величин в десятичных градусах с линейными и относительными показателями уклона можно ориентироваться на сводные расчётные значения для типовых углов:

Приведённые данные наглядно показывают расхождение между численными значениями градусов и процентов: если при угле 1° значения в градусах и процентах различаются в 1.75 раза (1° против 1.75%), то к отметке 45° процентное выражение превышает градусную меру более чем в два раза (45° против 100%), а на крутых уклонах в 60° разница возрастает почти до трёхкратной (60° против 173.21%).

Прикладные задачи в геодезии, топографии и строительстве

В инженерной практике и проектной документации исходные габариты объектов почти всегда фиксируются в линейных величинах - высотных отметках и плановых расстояниях. При этом выбор конструктивных решений, подбор материалов и оценка проходимости или устойчивости участка напрямую зависят от угловой меры крутизны. Перевод линейного отношения вертикального подъёма к горизонтальному заложению в градусы решает прикладные задачи в нескольких смежных областях.

Геодезия, топография и вертикальная планировка рельефа

При анализе топографических карт и планов рельеф отображается горизонталями (изогипсами) с установленной высотой сечения и подписями абсолютных или относительных отметок высот. Чтобы определить крутизну склона в градусах между двумя точками на карте, не требуется выполнять тригонометрические построения вручную:

• В качестве перепада высот (H) берётся разность высотных отметок двух выбранных горизонталей или характерных точек рельефа (например, подошвы и бровки склона).
• В качестве горизонтального расстояния (L) используется плановое расстояние между этими точками, измеренное по карте с учётом её масштаба (заложение ската).

Полученный угол наклона рельефа в градусах используется при проектировании вертикальной планировки территории и расчёте параметров для террасирования склонов. Крутизна естественного откоса в градусах определяет необходимость возведения подпорных стенок, количество и ширину горизонтальных уступов (террас), а также оценивается на предмет устойчивости грунта к оползневым процессам.

Кровельные работы и расчёт лестничных маршей

В архитектурно-строительном проектировании чертежи зданий содержат линейные размеры пролётов и высотные отметки уровней, тогда как технические требования к конструкциям и материалам часто регламентируются в градусах.

При возведении скатных крыш угол наклона стропильной системы определяет ветровую и снеговую нагрузку, а также диктует выбор кровельного покрытия (листового металла, штучной черепицы, рулонных или мембранных материалов), для каждого из которых производителями установлен минимально допустимый угол ската в градусах. Для расчёта угла наклона симметричной двускатной крыши используются два линейных параметра из чертежа разреза здания:

• Высота конька (подъём H) - расстояние по вертикали от плоскости мауэрлата или верхнего перекрытия до верхней точки конькового прогона.
• Половина ширины пролёта здания (горизонтальная проекция L) - расстояние по горизонтали от внешней стены до проекции оси конька на план перекрытия.

Если крыша односкатная или асимметричная, в качестве горизонтального прогона подставляется полная ширина перекрываемого пролёта или фактическое расстояние от карнизного свеса до проекции конька под рассматриваемым скатом.

Аналогичный геометрический принцип действует при проектировании межэтажных и входных лестниц. Угол наклона тетивы или косоура лестничного марша рассчитывается по чистой высоте этажа (вертикальному расстоянию от уровня чистого пола нижнего этажа до пола верхнего этажа) и длине лестничного проёма в плане (горизонтальной проекции марша). Вычисленное значение в градусах сразу показывает, вписывается ли конструкция в эргономические рамки для жилых маршей, относится ли к крутым вспомогательным лестницам или требует изменения длины проёма в перекрытии.

Инженерные сети, дорожное полотно и благоустройство

При прокладке наружных коммуникаций и благоустройстве территорий работа ведётся по проектным высотным отметкам в точках перелома профиля. Прямой расчёт угла по разности отметок начала и конца участка и длине трассы в плане применяется в следующих сценариях:

• Прокладка самотёчных дренажных траншей, лотков ливневой и безнапорной канализации: проверка проектного и фактического угла наклона трубопровода по отметкам лотка в соседних смотровых колодцах и расстоянию между осями колодцев.
• Устройство пандусов и наклонных съездов: определение угла подъёма конструкции по высоте крыльца (цоколя) и доступному горизонтальному выносу площадки перед входом.
• Профилирование дорожного полотна и тротуаров: контроль продольного и поперечного углов наклона проезжей части для обеспечения стока поверхностных вод и безопасного движения транспорта.
• Разуклонка плоских кровель, отмосток и открытых площадок: расчёт угла уклона стяжки или основания от водораздела к водоприёмным воронкам и дренажным лоткам по заданной толщине клиновидного слоя в верхней и нижней точках.

Соотношение исходных проектных величин и получаемого результата для типовых строительных и геодезических задач обобщено в таблице:

Получение исходных данных на местности и факторы погрешности

Точность расчёта угла наклона напрямую зависит от корректности линейных замеров, выполненных на объекте или снятых с чертежей. При подготовке исходных значений для вычисления необходимо строго соблюдать геометрическое положение осей: параметр H измеряется строго по отвесной линии (вертикали), а параметр L - строго по горизонтальной плоскости.

Практические способы определения перепада высот

При наличии проектной документации или топографического плана значение H вычисляется аналитически как разность высотных отметок двух точек (например, отметки конька и мауэрлата, либо двух соседних горизонталей). Если измерения проводятся непосредственно на строительной площадке или земельном участке, для фиксации вертикального превышения применяются следующие инструменты и методы:

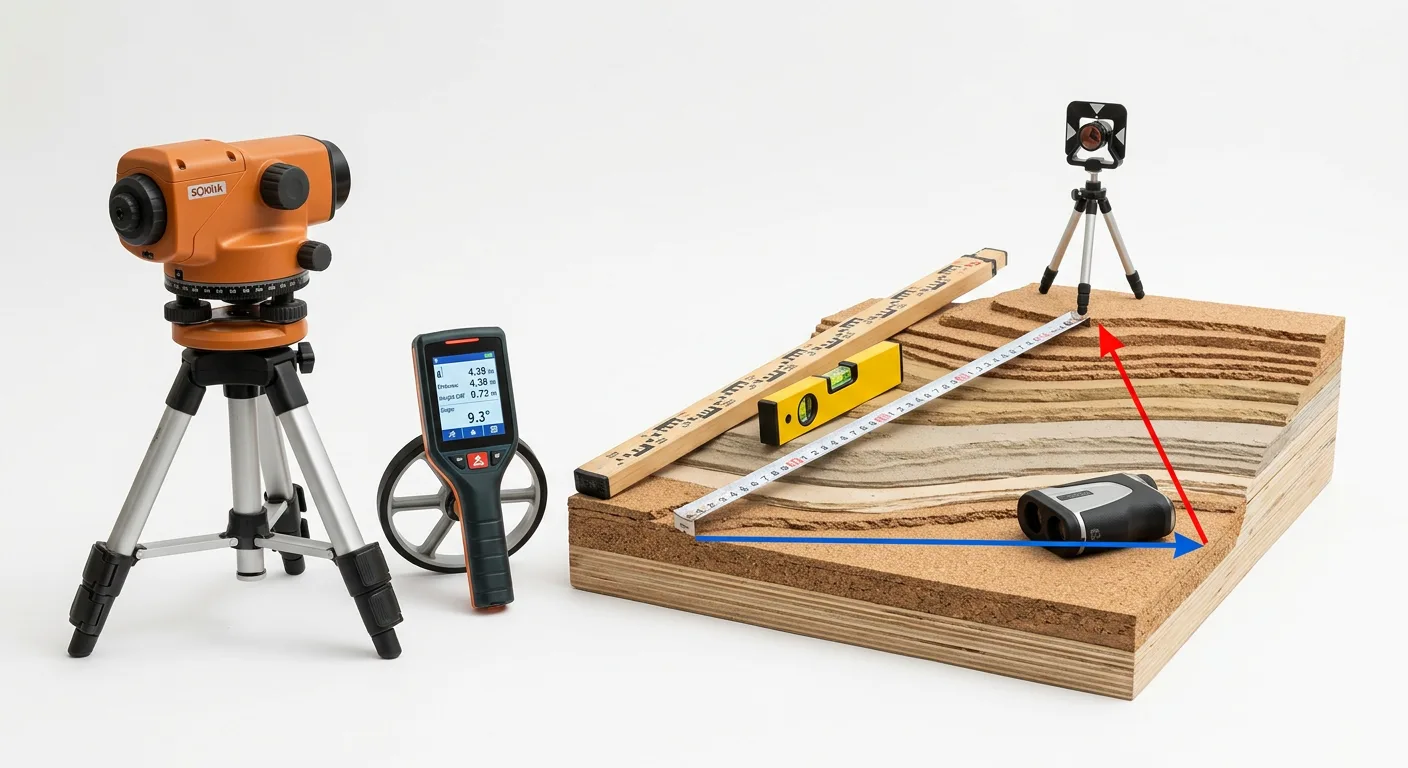

• Оптический или цифровой нивелир. Прибор устанавливается на штативе и формирует горизонтальную плоскость визирования. В начальной и конечной точках склона поочерёдно вертикально ставится нивелирная рейка. Перепад высот определяется как разность отсчётов по рейке на нижней и верхней точках.
• Лазерный уровень (построитель плоскостей). Инструмент проецирует горизонтальный лазерный луч. Если установить прибор в верхней точке уклона или на промежуточной позиции, параметр H находится путём замера вертикального расстояния рулеткой от поверхности в нижней и верхней точках до лазерной плоскости и вычитания одного значения из другого.
• Гидроуровень (водяной уровень). Сообщающиеся сосуды, соединённые гибкой трубкой, позволяют перенести базовую горизонтальную отметку на значительное расстояние или за преграды, где прямая видимость для луча отсутствует. Разница расстояний от меток уровня жидкости в колбах до основания в двух точках даёт искомое превышение.
• Строительный уровень и правило. На коротких базах (при устройстве стяжки, пандуса, отмостки или укладке труб) один конец ровной рейки укладывают на верхнюю точку поверхности, выравнивают рейку по пузырьковому уровню в горизонт, а под вторым концом рулеткой замеряют вертикальный зазор до основания.

Измерение горизонтального расстояния

Основная технологическая ошибка при натурных замерах - укладка измерительной ленты непосредственно на поверхность ската, пандуса или грунта. При таком подходе фиксируется наклонная длина, которая всегда превышает горизонтальное заложение. Для получения достоверного параметра L на местности необходимо измерять расстояние по линии горизонта.

На небольших участках рулетку или жёсткую рейку натягивают от верхней точки уклона к вертикальной вешке (или отвесу), установленной в нижней точке. Горизонтальность самой измерительной ленты контролируют строительным уровнем. При значительной протяжённости и сложной конфигурации склона выполняют ступенчатое прокладывание мерной ленты: склон разбивают на короткие отрезки, на каждом из которых рулетку удерживают горизонтально с фиксацией промежуточных точек по отвесу, после чего длины всех горизонтальных сегментов суммируют.

Влияние погрешности замеров на итоговый угол в градусах

Чувствительность тригонометрического расчёта к ошибкам линейных измерений зависит от длины базы и крутизны участка. Математические свойства функции арктангенса обуславливают два практических фактора, которые необходимо учитывать при проведении замеров:

• Малая длина горизонтального заложения. На коротких базах отношение H / L сильно меняется даже при минимальном смещении отсчёта по вертикали. Чем меньше расстояние L между точками замера, тем сильнее абсолютная погрешность измерения высоты искажает итоговый угол.
• Пологие поверхности и малые уклоны. В области малых углов (при устройстве дренажа, разуклонки полов, прокладке безнапорных трубопроводов) крутизна графика арктангенса максимальна, а само значение H мало. Ошибка фиксации вертикального превышения всего в несколько миллиметров может изменить расчётное значение угла в полтора-два раза, что критично для направления самотёчного движения жидкости.

Степень влияния линейного отклонения в 10 мм по высоте на расчётный угол в градусах при различных комбинациях исходных параметров продемонстрирована в таблице:

Для минимизации угловой погрешности при контроле плоских кровель, дорожных покрытий и инженерных коммуникаций замеры рекомендуется проводить на максимально доступной длине горизонтальной базы L, а отсчёты вертикального превышения фиксировать с миллиметровой точностью.
