Разность отметок местности между двумя точками определяется с помощью онлайн-калькулятора для точного вычисления перепада высот по известным высотным координатам. Инструмент выполняет прямое вычитание исходных значений, избавляя от арифметических ошибок при работе с дробными числами или отрицательными высотами. Расчёт применяется в геодезии, строительстве, проектировании инженерных сетей и при чтении топографических карт. Он сразу показывает величину и направление изменения рельефа на выбранном участке.
В инженерной практике этот показатель описывается несколькими связанными терминами. Разность отметок - это алгебраическая разница между числовыми значениями высот двух объектов в единой системе отсчёта. В геодезии такую величину принято называть превышением: она показывает, насколько одна точка рельефа расположена выше или ниже другой относительно общей уровенной поверхности. Вертикальное расстояние (или вертикальное проложение) отражает физическую дистанцию между горизонтальными плоскостями этих точек по отвесной линии.
Для выполнения расчёта требуются только два входных параметра: числовое значение высотной отметки начальной (первой) точки и значение отметки конечной (второй) точки. На выходе калькулятор выдаёт точное числовое значение разницы высот, позволяющее сразу оценить величину подъёма или спуска между заданными позициями.
Математическая формула расчёта превышения и интерпретация знака
Базовый математический принцип вычисления превышения между двумя точками основан на прямом вычитании высотной отметки исходной позиции из отметки целевой позиции. В геодезической и инженерной документации эта зависимость записывается следующей формулой:
h = H2 - H1Переменные в данном уравнении имеют строго определённый порядок подстановки:
- h - искомое превышение (разность отметок) по направлению от первой точки ко второй;
- H1 - числовое значение высотной отметки начальной (задней или исходной) точки;
- H2 - числовое значение высотной отметки конечной (передней или определяемой) точки.
Порядок вычитания напрямую определяет знак итогового числа. В отличие от обычной геометрии, где расстояние всегда положительно, в геодезии результат вычисления является алгебраической величиной и обязательно сохраняет знак «плюс» или «минус». Если поменять местами начальную и конечную точки (двигаться в обратном направлении по тому же участку), числовое значение останется прежним, но знак результата изменится на противоположный.
Физический и геодезический смысл знака результата
Знак полученного превышения однозначно указывает направление изменения рельефа при перемещении от точки H1 к точке H2. В зависимости от соотношения исходных высот возможны три варианта результата:
| Условие соотношения высот | Знак результата | Физическое состояние рельефа | Геодезическая интерпретация |
|---|---|---|---|
| H2 больше H1 | Положительный (h больше 0) | Подъём рельефа | Конечная точка расположена выше начальной относительно общей уровенной поверхности. |
| H2 меньше H1 | Отрицательный (h меньше 0) | Спуск (падение) рельефа | Конечная точка расположена ниже начальной; наблюдается понижение поверхности по ходу движения. |
| H2 равно H1 | Нулевой (h равно 0) | Горизонтальный участок | Обе точки находятся на одном высотном уровне, перепад высот между ними отсутствует. |
Правильный учёт знака критически важен при передаче высот по цепочке точек (например, при прокладке нивелирного хода) или при расчёте направления стока воды, где ошибка в знаке приведёт к неверному определению вектора уклона.
Различие между направленным превышением и абсолютным перепадом высот
В зависимости от решаемой задачи специалисты используют либо направленное значение со знаком, либо абсолютную величину разницы высот. Эти два показателя важно разграничивать при чтении чертежей и выполнении строительных расчётов.
Направленное превышение рассчитывается строго по формуле
h = H2 - H1
и всегда привязано к вектору движения от первой точки ко второй. Оно отвечает на вопрос, поднимается или опускается трасса, трубопровод либо поверхность участка при перемещении в заданную сторону.
Абсолютный перепад высот представляет собой модуль разности двух отметок и записывается выражением:
|h| = |H2 - H1|Такая величина всегда неотрицательна и показывает только физическую вертикальную дистанцию между горизонтальными плоскостями двух точек, независимо от того, какая из них принята за начальную. Абсолютный перепад высот применяется тогда, когда направление движения не имеет значения: например, при оценке общей амплитуды рельефа на участке, определении высоты подпорной стенки или подборе строительных конструкций по вертикальному габариту.
Требования к исходным высотным отметкам и системы отсчёта
Точность вычисления перепада высот напрямую зависит от согласованности исходных параметров
H1
и
H2
. Сама операция вычитания даёт достоверный физический результат только тогда, когда обе вводимые величины опираются на общую начальную плоскость и выражены в сопоставимом масштабе.
Абсолютная и условная системы высот
В геодезии, картографии и строительном проектировании положение точки по вертикали задаётся относительно выбранной уровенной поверхности. В зависимости от того, какая плоскость принята за нулевую отметку, различают два основных типа высот.
Абсолютная высота показывает расстояние по отвесной линии от точки на местности до уровенной поверхности, за которую принимается СУМ. В государственной геодезической практике и картографии разных стран используются закреплённые системы отсчёта, такие как Балтийская система высот, где нулем служит многолетний уровень моря в определённом пункте наблюдения, либо глобальные модели геоида. Абсолютные отметки применяются при составлении топографических планов, проектировании протяжённых линейных объектов и привязке инженерных сооружений к государственным геодезическим сетям.
Относительная или условная высота отсчитывается от произвольно выбранной горизонтальной плоскости, принятой за условный ноль на конкретном объекте. На строительной площадке за отметку
0.000
часто принимают уровень чистого пола первого этажа здания, верх фундамента, крышку смотрового колодца или временный рабочий репер. Использование условной системы упрощает локальные строительные работы, когда привязка к уровню моря не требуется.
Математическая величина перепада высот между двумя точками остаётся неизменной независимо от того, в абсолютной или условной системе заданы исходные данные, при условии единого начала отсчёта.
Правило совместимости исходных данных
Перед подстановкой значений в расчётную формулу необходимо проверить соблюдение двух обязательных условий совместимости параметров:
- Единая система отсчёта высот. Обе отметки должны быть измерены от одной и той же нулевой поверхности. Недопустимо вычитать условную высоту, взятую от локального строительного репера, из абсолютной отметки в Балтийской системе высот без предварительного пересчёта к общему нулю. Также нельзя напрямую комбинировать данные из разных государственных систем высот, поскольку их исходные уровни моря имеют постоянное расхождение.
-
Одинаковые единицы измерения. Значения
H1иH2должны быть выражены в одной размерности: обе величины в метрах, обе в сантиметрах, миллиметрах или футах. Если одна отметка взята с топографической карты в метрах, а вторая получена из спецификации или зарубежного чертежа в футах либо миллиметрах, перед вычислением разности требуется перевести оба числа в общую единицу измерения.
Алгебраические правила работы с отрицательными отметками
Высотные отметки принимают отрицательные значения в двух случаях: когда участок суши (например, Прикаспийская низменность или впадины) либо рельеф морского и речного дна расположены ниже уровня моря, а также при работе в условной системе координат, где точка находится ниже принятого нуля (котлованы, подвальные помещения, подземные коммуникации).
При подстановке таких данных в базовую формулу действует строгое правило алгебраического вычитания: знак минуса самой высотной отметки сохраняется и взаимодействует со знаком операции вычитания. Вычитание отрицательного числа математически заменяется сложением:
h = H2 - (-H1) = H2 + H1Потеря знака у исходной отметки является частой причиной грубых ошибок, когда вместо суммирования вертикальных дистанций по разные стороны от нулевой плоскости происходит их взаимное вычитание. В таблице ниже показаны алгебраические схемы расчёта для различных комбинаций знаков входных параметров без привязки к конкретным числам.
| Положение начальной точки H1 | Положение конечной точки H2 | Алгебраическая запись формулы | Влияние знаков на расчёт |
|---|---|---|---|
Ниже нуля (
-H1
)
|
Выше нуля (
+H2
)
|
h = H2 - (-H1) = H2 + |H1|
|
Минус на минус даёт плюс; модули высот складываются, итоговое превышение положительное (подъём через нулевую плоскость). |
Выше нуля (
+H1
)
|
Ниже нуля (
-H2
)
|
h = -H2 - H1 = -(|H2| + H1)
|
Два отрицательных слагаемых суммируются по модулю с сохранением знака минус (спуск ниже нулевой плоскости). |
Ниже нуля (
-H1
)
|
Ниже нуля (
-H2
)
|
h = -H2 - (-H1) = -H2 + |H1|
|
Вычитание отрицательной начальной отметки меняет её знак на плюс; знак результата зависит от того, какая из двух точек расположена глубже. |
Соблюдение знакового правила позволяет безошибочно находить перепад высот при переходе через нулевую уровенную поверхность, а также при выполнении промеров глубин и расчёте вертикальных отметок в подземном строительстве.
Источники получения высотных отметок для расчёта
Перед подстановкой входных параметров
H1
и
H2
в вычислительную схему необходимо определить их числовые значения. Исходные высотные координаты получают двумя основными путями: камеральной выборкой из готовых картографических материалов или проведением прямых полевых геодезических измерений непосредственно на местности. Выбранный метод сбора данных напрямую определяет точность, с которой впоследствии будет вычислена разность высот.
Картографические и цифровые источники данных
При проектировании, предварительной оценке территории или отсутствии доступа к участку значения
H1
и
H2
извлекают из существующих пространственных баз данных и планов. Основу такого подхода составляют топографические и специализированные высотные карты, на которых рельеф изображён с помощью подписанных высотных пикетов и линий равных высот - горизонталей или изогипс.
Если исследуемая точка лежит непосредственно на изогипсе, её высотная отметка равна значению этой линии. Когда точка расположена между двумя соседними горизонталями, её высоту находят методом линейной интерполяции с учётом высоты сечения рельефа - установленного вертикального шага между смежными изолиниями на карте. Направление ската при этом определяют по бергштрихам (коротким чёрточкам, указывающим сторону понижения склона) или по подписям высот характерных точек местности.
В современных геоинформационных системах для автоматизированного извлечения высотных координат применяют ЦМР и DEM. Такие массивы данных представляют собой регулярные растровые сетки или триангуляционные поверхности, где каждой ячейке или узлу с плановыми координатами присвоено конкретное значение высоты. Пользователю достаточно указать две точки на электронной карте, чтобы считать их высотные отметки из атрибутов ячеек для последующего вычисления перепада.
Полевые геодезические измерения
Когда требуется высокая достоверность входных данных или актуальная съёмка изменённого рельефа, отметки начальной и конечной точек определяют инструментальными методами на участке. Существуют следующие полевые способы получения высотных координат:
- Геометрическое нивелирование. Метод основан на визировании горизонтальным лучом с помощью оптического или цифрового нивелира и отсчётах по вертикальным рейкам. Если на участке есть репер с известной высотой, через отсчёты по рейке вычисляют отметки определяемых точек. На локальных строительных площадках в качестве аналога с условным горизонтом часто задействуют ротационный или линейный лазерный уровень, проецирующий видимую опорную плоскость для взятия отсчётов рулеткой или приёмником излучения.

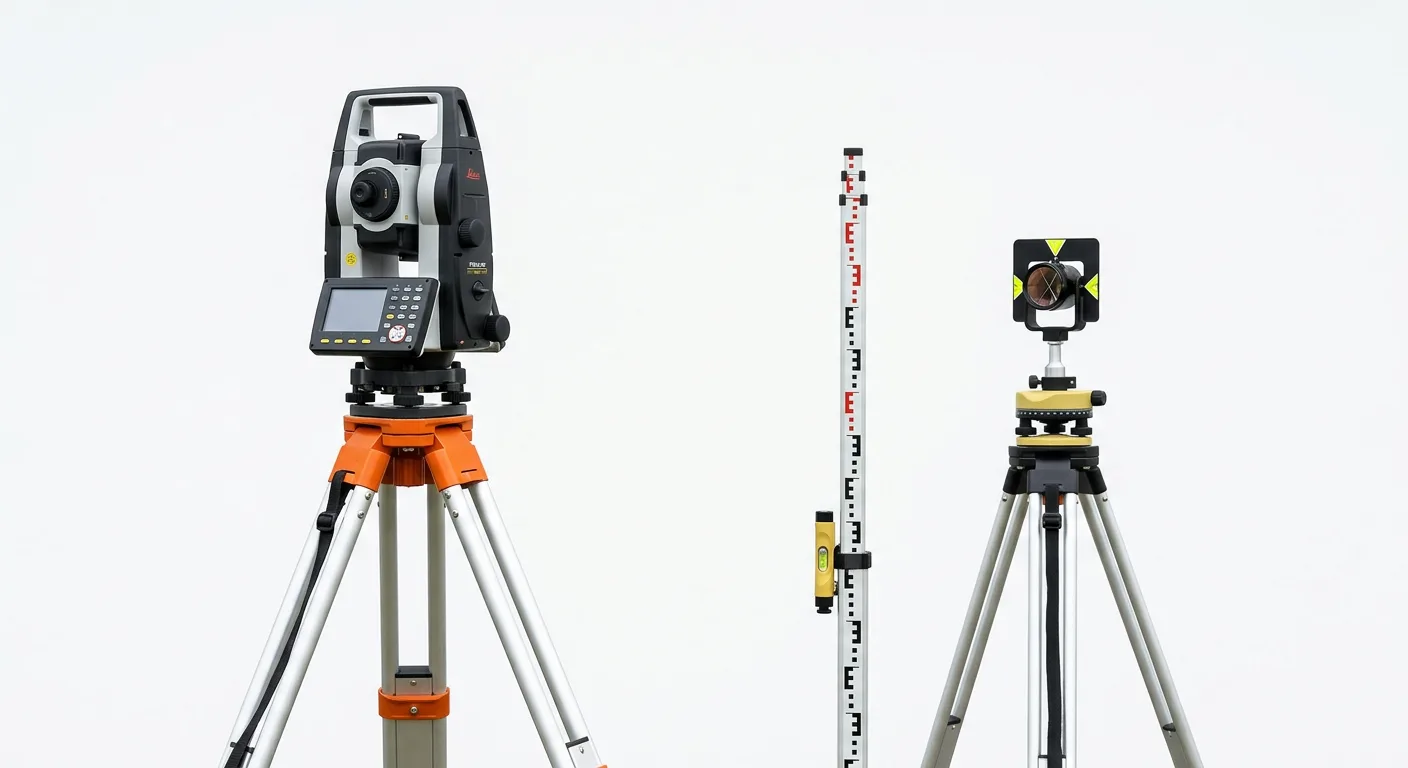

- Тригонометрическое нивелирование. Выполняется с применением электронного тахеометра, который измеряет угол наклона визирного луча и наклонное расстояние от прибора до отражателя (вехи с призмой) на целевой точке. На базе тригонометрических функций встроенный вычислитель тахеометра пересчитывает эти параметры в высотную координату точки съёмки.
- Спутниковые методы определения высоты. Приёмники ГНСС и GPS вычисляют пространственное положение антенны по радиосигналам со спутников. Стандартные навигационные модули дают значительную погрешность по вертикальной оси, поэтому для инженерных задач используют геодезические системы в режиме RTK, которые принимают корректирующие поправки от базовой станции и позволяют получать точные отметки за несколько секунд.
- Барометрическое нивелирование. Способ базируется на физической зависимости атмосферного давления от высоты над уровнем моря: по мере подъёма давление падает. Измерения выполняют барометрами-анероидами или цифровыми барометрическими высотомерами (альтиметрами). Из-за влияния погодных фронтов и температуры воздуха этот метод применяют преимущественно при маршрутных обследованиях и экспедиционных работах.
В таблице приведено сравнение различных способов сбора исходных данных по принципу фиксации высоты и условиям практического применения.
| Источник или метод измерения | Принцип получения отметки | Типичная сфера применения | Факторы, влияющие на погрешность входных данных |
|---|---|---|---|
| Топографические карты и планы | Чтение подписей пикетов, отсчёт по изогипсам и интерполяция с учётом высоты сечения рельефа | Предпроектный анализ, выбор трасс, оценка крупных земельных массивов | Масштаб карты, шаг сечения рельефа, возраст съёмки и степень генерализации контуров |
| Массивы ЦМР и DEM | Извлечение числового атрибута высоты из пикселя растровой матрицы по плановым координатам | Камеральное моделирование рельефа, гидрологические и ландшафтные расчёты | Пространственное разрешение сетки, наличие древесной растительности или плотной застройки при сканировании |
| Оптический, цифровой или лазерный нивелир | Построение горизонтальной плоскости визирования и взятие вертикальных отсчётов по рейке | Строительство зданий, монтаж фундаментов, прокладка инженерных сетей, выравнивание участков | Длина плеча визирования, вертикальность установки рейки, температурная рефракция воздуха |
| Электронный тахеометр | Измерение вертикального угла и наклонного расстояния до цели с пересчётом координат | Топографическая съёмка сложного рельефа, карьерные работы, фасадная и исполнительная съёмка | Точность измерения углов и линий, учёт высоты прибора и высоты наведения на отражатель |
| Приёмники ГНСС и GPS (включая RTK) | Определение координат по сигналам спутниковых группировок с учётом модели геоида | Межевание, дорожное строительство, вынос проектов в натуру на открытой местности | Геометрия спутникового созвездия, наличие препятствий (кроны деревьев, здания), корректность высотной привязки базы |
| Барометрический альтиметр | Регистрация разницы атмосферного давления на точках маршрута с переводом в метры высоты | Туризм, геологическая разведка, рекогносцировка в труднодоступных и горных районах | Суточные колебания метеорологического давления, изменение температуры и влажности воздуха |
Согласование источников перед подстановкой в расчёт
При подготовке значений
H1
и
H2
критически важно не смешивать данные, полученные несовместимыми инструментальными методами без их предварительного уравнивания. Например, нельзя взять начальную отметку из бытового навигатора GPS, а конечную - с топографического плана крупного масштаба. Погрешность спутникового бытового прибора в несколько метров полностью исказит расчёт на участке, где реальный перепад составляет десятки сантиметров.
Аналогичная техническая особенность возникает при использовании профессиональных систем RTK: спутниковые приёмники изначально определяют геодезическую (эллипсоидальную) высоту, отсчитываемую от математической поверхности референц-эллипсоида. Чтобы сопоставить такую отметку с данными топографической карты или реперами на стройплощадке, в контроллере прибора должна быть загружена модель геоида или выполнена локализация на пункты местной опорной сети для перевода значений в нормальные высоты.
Прикладное использование перепада высот и примеры расчёта
После приведения исходных высотных данных к единой системе отсчёта и одинаковым единицам измерения выполняется непосредственное вычисление превышения. В зависимости от расположения исследуемого участка относительно нулевого уровня отсчёта на практике встречаются три типовых расчётных сценария.
Числовые примеры расчёта для различных высотных сценариев
Ниже представлены практические примеры подстановки отметок
H1
и
H2
с разбором алгебраических знаков и физической интерпретацией результата:
| Сценарий расположения точек | Начальная отметка (H1) | Конечная отметка (H2) | Подстановка и ход вычисления | Направленное превышение (h) | Абсолютный перепад | Геодезическая интерпретация |
|---|---|---|---|---|---|---|
| Обе точки выше уровня моря | 142,85 м | 146,20 м |
146,20 − 142,85
|
+3,35 м | 3,35 м | Подъём местности по ходу движения от первой точки ко второй на 3,35 м |
| Переход через нулевой уровень (одна точка выше, другая ниже уровня моря) | +4,10 м | −12,40 м |
−12,40 − (+4,10) = −12,40 − 4,10
|
−16,50 м | 16,50 м | Спуск рельефа от возвышенного берега во впадину с общим понижением на 16,50 м |
| Обе точки ниже уровня моря (отрицательные отметки) | −25,50 м | −18,20 м |
−18,20 − (−25,50) = −18,20 + 25,50
|
+7,30 м | 7,30 м | Повышение профиля дна или низменности на 7,30 м в направлении второй точки |
Во втором и третьем примерах наглядно проявляется важность соблюдения правил работы со знаками. При переходе от положительной отметки к отрицательной высоты складываются по модулю со знаком минус, так как общее вертикальное расстояние складывается из участка над уровнем моря и участка под ним. При движении между двумя отрицательными отметками от более глубокой точки (
−25,50 м
) к менее глубокой (
−18,20 м
) итоговое превышение получается положительным, поскольку фактически происходит подъём вверх.
Инженерные и топографические задачи
Полученная разность отметок служит прямым рабочим параметром при проектировании, строительстве и благоустройстве территорий. Вычисленное значение применяется в следующих прикладных направлениях:
- Оценка рельефа при выравнивании земельного участка. Сравнение отметок в угловых и характерных точках надела показывает общую картину перепада высот на территории. Эти данные нужны для принятия решения о способе вертикальной планировки: сохранении естественного рельефа, создании террас с подпорными стенками или полном выравнивании площадки под застройку.
- Проектирование самотёчных систем дренажа и водоотведения. Ливневая канализация, дренажные трубы и безнапорные коллекторы работают за счёт силы тяжести. Расчёт разности высот между точкой водосбора (дождеприёмником, смотровым колодцем) и точкой сброса показывает, достаточно ли естественного понижения местности для движения воды без установки насосного оборудования и на какую глубину потребуется закладывать траншею.
- Профилирование трассы в дорожном строительстве. При прокладке автомобильных дорог, подъездных путей и пешеходных дорожек определяют превышения между пикетами вдоль оси полотна. Это позволяет сгладить резкие перепады рельефа и обеспечить плавный продольный профиль, безопасный для движения транспорта.
- Определение объёмов выемки и насыпи при расчёте земляных работ. В строительной геодезии разность между проектной (планировочной) отметкой и фактической (чёрной) отметкой земли называется рабочей отметкой. Если проектная высота выше фактической, положительная разница указывает на высоту необходимой насыпи грунта; если ниже - отрицательное значение показывает глубину срезки (выемки) грунта в данной точке.
Роль превышения в последующих геодезических расчётах
В инженерной практике само по себе вертикальное расстояние редко бывает конечной величиной - чаще оно выступает базовым входным параметром для смежных вычислений. Самая распространённая задача, где напрямую задействуется найденное превышение (вертикальное проложение
h
), - определение крутизны ската или уклона линии.
Если помимо высотных отметок двух точек известно горизонтальное проложение между ними (расстояние по горизонтальной плоскости), отношение перепада высот к этой длине позволяет рассчитать уклон участка. Результат такого деления переводится в проценты, промилле или угловые градусы, что критически важно при проверке нормативных требований к пандусам, кровельным скатам, дорожному полотну и трубопроводам. Также значение вертикального проложения используется при переводе наклонного расстояния, измеренного дальномером или рулеткой по поверхности склона, в точное горизонтальное расстояние для вычерчивания топографического плана.
