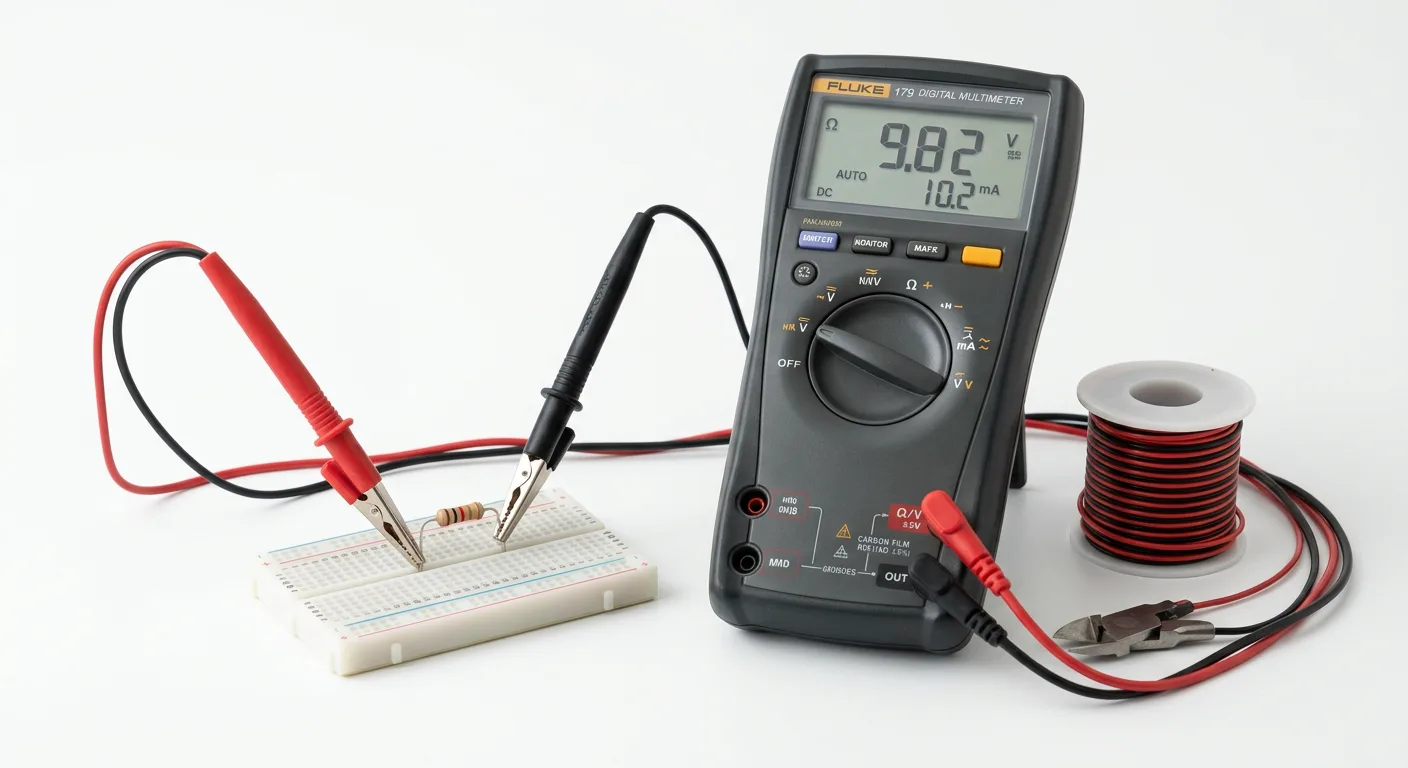

Номинал резистора по заданным параметрам

Определить номинал резистора по заданным параметрам требуется при проектировании, ремонте и настройке электрических цепей постоянного или переменного тока. Инструмент вычисляет точное расчётное сопротивление участка цепи на основе двух известных величин: падения напряжения, силы рабочего тока или электрической мощности. Это позволяет быстро задать нужный режим работы схемы без ручного перевода единиц измерения и поиска справочных таблиц. Итоговый результат включает как математическое значение сопротивления, так и параметры для выбора реального физического радиокомпонента.

Вычисленного по формуле сопротивления недостаточно для монтажа схемы, поскольку промышленность выпускает радиодетали строго по стандартизированным сеткам значений.

Прикладная инженерная задача состоит из двух этапов: вычисления теоретического сопротивления и подбора ближайшего стандартного номинала из рядов E6-E192 с учётом допустимого отклонения. Одновременно выполняется расчёт тепловой нагрузки. Протекающий через компонент ток выделяет тепло, поэтому выбор детали всегда привязан к рассеиваемой мощности с необходимым эксплуатационным запасом. Корректное сопоставление расчётных электрических величин со стандартными характеристиками исключает перегрев проводящего слоя, выход узла из строя и просадку параметров питания на смежных участках платы.

Формулы расчёта сопротивления по закону Ома и электрической мощности

Математической основой вычисления электрического сопротивления (R) служит закон Ома для участка цепи, дополненный уравнением электрической мощности. Любой резистивный элемент описывается четырьмя взаимосвязанными параметрами: сопротивлением, напряжением, силой тока и мощностью. Если известны любые две из этих величин, искомое сопротивление однозначно вычисляется с помощью базовой или производных алгебраических формул.

Базовое уравнение закона Ома

Закон Ома устанавливает прямую зависимость между разностью потенциалов на выводах проводника и током, протекающим через его сечение. При известных значениях напряжения и силы тока сопротивление определяется по формуле:

R = U / I (или R = V / I)

В отечественной технической документации напряжение традиционно обозначается символом U, тогда как в международных схемах и спецификациях часто применяется символ V. Для получения корректного результата в омах исходные переменные подставляются в базовых единицах:

• U (или V) - падение напряжения на искомом участке цепи (разность потенциалов между выводами резистора), измеряемое в вольтах. В расчёт берётся именно та часть напряжения, которая гасится на самом резисторе, а не общее напряжение источника питания всей схемы.
• I - сила рабочего или номинального тока, проходящего через компонент, выраженная в амперах.

Физический смысл этого отношения заключается в способности материала препятствовать направленному движению заряженных частиц. Чем большее сопротивление имеет участок цепи при фиксированной разности потенциалов, тем меньший ток способен пройти через него. И наоборот: для пропускания заданного тока через высокоомный участок потребуется приложить пропорционально большее напряжение.

Производные формулы через электрическую мощность

Во многих инженерных задачах один из базовых параметров (ток или напряжение) изначально неизвестен, но задана электрическая мощность (P), которая определяется произведением падения напряжения на силу тока ( P = U * I ). Алгебраическая подстановка этого выражения в закон Ома даёт две производные формулы для нахождения сопротивления.

Когда известны приложенное к резистору напряжение и выделяемая на нём мощность, расчёт выполняется через квадрат напряжения:

R = U² / P

Такое соотношение используется, когда компонент подключается к линии с фиксированным напряжением и необходимо обеспечить строго заданное энергопотребление или тепловыделение. Например, если на участке с падением напряжения 12 В должна рассеиваться мощность 4 Вт, требуемое сопротивление составит 12² / 4 = 36 Ом .

Если по условиям задачи заданы сила протекающего тока и допустимая мощность рассеивания, напряжение исключается из расчёта, а сопротивление вычисляется через квадрат тока:

R = P / I²

Этот вариант расчёта востребован при проектировании токовых цепей, где сила тока стабилизирована или жёстко задана характеристиками нагрузки. При рабочем токе 0.5 А и расчётной мощности 2 Вт сопротивление участка определяется как 2 / 0.5² = 8 Ом .

Сводная таблица расчётных формул и взаимосвязи параметров

Выбор конкретной математической зависимости определяется набором исходных данных, известных до начала проектирования узла:

Физическая взаимосвязь электрических величин и теплового рассеивания

В отличие от реактивных элементов (конденсаторов или катушек индуктивности), активное сопротивление резистора безвозвратно преобразует электрическую энергию в тепловую. Проходя через резистивный материал, электроны сталкиваются с узлами кристаллической решётки проводника, передавая им свою кинетическую энергию. На макроуровне этот процесс проявляется как нагрев корпуса детали.

Между сопротивлением, током, напряжением и тепловым рассеиванием действует жёсткий энергетический баланс. Уменьшение номинала резистора при неизменном напряжении на его выводах ведёт к линейному росту силы тока и пропорциональному увеличению выделяемого тепла. Если же через резистор принудительно пропускается фиксированный ток от источника тока, то увеличение сопротивления вызовет рост падения напряжения на компоненте и линейное повышение тепловой мощности. Поэтому любой расчёт номинала по закону Ома всегда рассматривается в связке с энергетической нагрузкой, которую физически способен рассеять компонент в окружающую среду.

Входные электрические параметры и единицы измерения

Точность вычисления номинала напрямую зависит от корректной подготовки исходных данных и соблюдения размерности физических величин. На принципиальных схемах и в технической документации параметры электрических цепей часто указываются с использованием дольных и кратных десятичных приставок - от микроампер в слаботочных сигнальных линиях до киловольт в высоковольтных блоках. Прямая подстановка несогласованных значений в расчётные формулы приводит к грубым ошибкам на три, шесть или девять порядков.

Для получения достоверного результата все входные параметры перед выполнением математических операций приводятся к базовым единицам СИ: напряжение выражается в вольтах (В), сила тока - в амперах (А), а электрическая мощность - в ваттах (Вт). При таком согласовании итоговое электрическое сопротивление всегда получается в базовых единицах - омах (Ом).

Единицы измерения сопротивления и десятичные приставки

Электрическое сопротивление охватывает огромный диапазон значений, поэтому на практике кроме базового ома применяются производные единицы со стандартными множителями. Выбор конкретной размерности определяется назначением участка цепи и порядком величин протекающих токов.

В инженерных расчётах и спецификациях компонентов используются следующие единицы сопротивления:

• Миллиом (мОм) - дольная единица, равная 10⁻³ Ом (0,001 Ом). Применяется при проектировании сильноточных цепей, силовых шин и низкоомных датчиков тока, где требуется минимизировать падение напряжения и тепловые потери.
• Ом (Ом) - базовая единица в системе СИ (множитель ×1). Характерна для нагрузочных цепей, согласующих каскадов, фильтров питания и ограничителей тока средней мощности.
• Килоом (кОм) - кратная единица, составляющая 10³ Ом (1 000 Ом). Самый распространённый диапазон в аналоговой и цифровой схемотехнике: делители напряжения, цепи смещения транзисторов, токозадающие линии маломощной индикации и логические цепи.
• Мегаом (МОм) - кратная единица, равная 10⁶ Ом (1 000 000 Ом). Используется в высокоомных входных каскадах операционных усилителей, цепях разряда высоковольтных конденсаторов и схемах контроля изоляции.
• Гигаом (ГОм) - специализированная единица, соответствующая 10⁹ Ом (1 000 000 000 Ом). Встречается в электрометрических усилителях, датчиках ионизирующего излучения и высоковольтных измерительных делителях с минимальным током утечки.

Согласование входных параметров напряжения, тока и мощности

Исходные данные для вычисления сопротивления снимаются с результатов измерений мультиметром, берутся из спецификаций на микросхемы или определяются требованиями технического задания. В зависимости от энергетического уровня схемы каждая величина может быть задана в удобном для чтения масштабе, который требует обязательной конвертации к базовому виду перед расчётом.

Сводная таблица содержит соотношения между рабочими единицами ввода и базовыми величинами СИ для всех электрических параметров:

Предотвращение ошибок масштабирования при вычислениях

Типичная ошибка при ручном счёте возникает, когда в формулу подставляются численные значения без учёта приставок: например, напряжение в вольтах делится на силу тока в миллиамперах. Если напряжение на участке цепи составляет 5 В, а требуемый рабочий ток равен 10 мА, прямое деление 5 на 10 даст результат 0,5. Без перевода миллиампер в амперы разработчик рискует ошибочно принять это число за 0,5 Ом, что в реальной цепи приведёт к току в 10 А и мгновенному выходу элементов из строя.

Правильный порядок вычислений требует предварительного приведения тока к базовой единице: 10 мА = 0,01 А. После подстановки согласованных величин в формулу расчёт даёт точное значение в системе СИ: R = 5 В / 0,01 А = 500 Ом . Аналогичное правило действует при расчёте через мощность: если на участке цепи при токе 50 мА (0,05 А) должна выделяться мощность 250 мВт (0,25 Вт), корректная подстановка базовых значений R = 0,25 Вт / (0,05 А)² = 0,25 / 0,0025 позволяет безошибочно определить искомое сопротивление 100 Ом.

При работе с парными величинами одного порядка иногда применяют сокращённые инженерные соотношения: деление вольт на миллиамперы сразу даёт результат в килоомах (5 В / 10 мА = 0,5 кОм = 500 Ом), а деление вольт на микроамперы - сразу в мегаомах. Однако при использовании квадратичных формул с участием электрической мощности такие упрощения часто путают порядок десятичной запятой, поэтому предварительный перевод всех исходных данных в вольты, амперы и ватты остаётся наиболее надёжным способом расчёта.

Расчёт рассеиваемой мощности и выбор запаса по тепловой нагрузке

Определение номинала в омах составляет лишь половину задачи при выборе компонента. Любой резистор ограничивает ток за счёт преобразования электрической энергии в тепловую, поэтому вычисление сопротивления неразрывно связано с расчётом выделяемой на участке цепи мощности. Если подобрать деталь исключительно по сопротивлению, не учитывая тепловую нагрузку, протекающий ток разогреет проводящий элемент выше критического предела, что приведёт к обугливанию корпуса и обрыву цепи.

Для точного вычисления фактической мощности, превращающейся в тепло, используют три математических выражения в зависимости от известных параметров участка цепи:

• Через падение напряжения и силу тока: P = U · I .
• Через силу протекающего тока и найденное сопротивление: P = I² · R .
• Через приложенное напряжение и сопротивление: P = U² / R .

Квадратичная зависимость в двух последних формулах требует особого внимания при проектировании: увеличение тока или напряжения на участке цепи всего в два раза вызывает четырёхкратный рост тепловыделения на том же самом сопротивлении. Например, при прохождении тока 0,1 А через резистор номиналом 100 Ом выделяется мощность P = 0,1² · 100 = 1 Вт . При возрастании тока до 0,2 А тепловая нагрузка на этот же элемент составит уже P = 0,2² · 100 = 4 Вт .

Разница между расчётной и номинальной мощностью

При подборе радиокомпонента необходимо строго разграничивать два понятия: расчётную (фактическую) мощность рассеивания в схеме и номинальную мощность самого резистора. Расчётный показатель отражает реальное количество тепла в ваттах или милливаттах, которое выделяется на участке цепи в рабочем режиме. Номинальная мощность - это паспортная характеристика детали, указывающая максимальный тепловой поток, который корпус способен длительно отводить в окружающую среду без разрушения при нормальной температуре воздуха.

Эксплуатировать резистор на пределе его паспортных возможностей (когда фактическое тепловыделение равно номинальному) в инженерной практике не допускается. При 100-процентной загрузке температура поверхности компонента может превышать 100-150 °C. Столь сильный нагрев запускает негативные физические процессы: ускоренное старение и необратимую деградацию резистивного проводящего слоя, отслаивание контактных площадок от текстолита печатной платы, а также значительный тепловой уход фактического сопротивления за пределы допустимого отклонения.

Инженерное правило выбора запаса по тепловой нагрузке

Для обеспечения долговечной работы и стабильности параметров цепи номинальную мощность компонента выбирают с обязательным перекрытием расчётного значения в 1,5-2 раза. В плотно скомпонованных корпусах с естественным охлаждением или при повышенной температуре окружающей среды этот коэффициент увеличивают ещё сильнее.

В таблице ниже представлено сопоставление фактического тепловыделения в цепи, рекомендуемого диапазона с учётом полутора- или двукратного запаса и ближайшего стандартного номинала мощности резистора.

Практический пример: на участке цепи с напряжением 12 В необходимо обеспечить ток 0,04 А. Расчётное сопротивление составляет R = 12 / 0,04 = 300 Ом . Вычисление выделяемого тепла даёт результат P = 12 · 0,04 = 0,48 Вт . Установка в эту цепь компонента на 0,5 Вт приведёт к его постоянному перегреву, так как запас практически отсутствует (0,48 Вт вплотную приближается к пределу 0,5 Вт). Умножение фактической мощности на коэффициент запаса 2 даёт 0,96 Вт, поэтому для надёжной работы схемы следует выбрать резистор сопротивлением 300 Ом с номинальной мощностью не менее 1 Вт.

Подбор номинала резистора из стандартных рядов E6-E192

Математический расчёт по параметрам цепи почти всегда даёт произвольное числовое значение. Например, при падении напряжения 5,13 В и требуемом токе 0,015 А вычисленное сопротивление составит ровно 342 Ом. Купить одиночный радиокомпонент с таким сопротивлением невозможно, поскольку промышленность не выпускает детали на каждое целое или дробное число. По завершении базовых вычислений полученный результат необходимо сопоставить со справочной шкалой и округлить до ближайшего выпускаемого фабричного значения.

Производство пассивных электронных компонентов регламентируется международным стандартом IEC 60062 и межгосударственным стандартом ГОСТ 28884-90. В основе этой системы лежит логарифмический масштаб: номиналы внутри каждого десятичного интервала (декады) распределены по закону геометрической прогрессии. Индекс после буквы E указывает количество базовых шагов в одной декаде (от 1 до 10). Знаменатель прогрессии для конкретного ряда рассчитывается как корень степени N из десяти: q = 10^(1/N) , где N - число элементов ряда.

Такое математическое построение нужно для того, чтобы перекрыть весь диапазон сопротивлений с учётом технологического разброса при изготовлении. Если взять любой номинал из стандартизированной сетки и прибавить к нему максимальную положительную погрешность, полученная величина перекроет или вплотную приблизится к нижней границе допуска следующего по старшинству номинала. Из-за этого производителям не нужно выпускать промежуточные значения - они всё равно попадают в поле допуска соседних позиций.

Ниже приведена классификация стандартных рядов, их точность и коэффициенты шага внутри одной декады.

В повседневной инженерной практике для общих задач чаще всего применяют ряды E12 и E24, а при проектировании точных узлов переходят к сетке E96. Базовые коэффициенты для формирования номиналов любого порядка в наиболее распространённых рядах распределены следующим образом:

• Ряд E6: 1,0; 1,5; 2,2; 3,3; 4,7; 6,8.
• Ряд E12: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.
• Ряд E24: 1,0; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1.

Чтобы получить реальное сопротивление из базового коэффициента, его умножают на степень десятки (1, 10, 100, 1000 и так далее). Возвращаясь к расчётному значению 342 Ом: в ряду E12 ближайшим вариантом будет 330 Ом (базовое число 3,3, умноженное на 100). В более плотном ряду E24 выбор стоит между 330 Ом и 360 Ом. Если же схема критична к отклонению режима, обращаются к прецизионному ряду E96, где присутствует стандартный номинал 340 Ом (коэффициент 3,40), отличающийся от расчётного всего на 2 Ом.

Влияние допуска и температурного дрейфа на фактическое сопротивление

Выбор стандартного номинала определяет лишь среднюю точку, вокруг которой может находиться реальное сопротивление физического компонента. Первичный разброс параметров задаётся допуском (погрешностью изготовления), выраженным в процентах. Если по итогам расчёта выбран резистор 330 Ом из ряда E24 с допуском ±5%, его фактическое сопротивление при комнатной температуре (обычно +20 °C или +25 °C) может оказаться любым в пределах от 330 · 0,95 = 313,5 Ом до 330 · 1,05 = 346,5 Ом . Обратите внимание, что исходная расчётная величина 342 Ом полностью укладывается в этот интервал. Для большинства неспециализированных цепей питания и ограничения тока такого совпадения достаточно, но при проверке крайних значений важно убедиться, что при минимальном возможном сопротивлении (313,5 Ом) ток в цепи не превысит предельно допустимый для нагрузки.

Второй фактор, изменяющий сопротивление прямо во время работы схемы - нагрев. При протекании электрического тока выделяется тепловая мощность, из-за чего температура самого резистивного слоя повышается относительно окружающей среды. Степень изменения сопротивления при нагреве или охлаждении характеризуется параметром ТКС (в англоязычной документации обозначается как TCR). Он измеряется в миллионных долях на градус Цельсия - ppm/°C, где 1 ppm = 0,0001% .

ТКС может быть как положительным (при нагреве сопротивление растёт, что характерно для чистых металлов и большинства металлоплёночных структур), так и отрицательным (при нагреве сопротивление падает, что свойственно углеродистым и некоторым полупроводниковым композитам). Полное изменение сопротивления под воздействием температуры вычисляется по формуле:

ΔR = R_ном · (TCR / 10^6) · (T_раб - T_баз)

Здесь R_ном - начальное сопротивление при базовой температуре T_баз (25 °C), а T_раб - установившаяся температура корпуса под нагрузкой. Например, компонент номиналом 1000 Ом с ТКС ±200 ppm/°C при разогреве от 25 °C до 85 °C (перепад 60 °C) изменит своё сопротивление на величину до 1000 · (200 / 1000000) · 60 = 12 Ом (или на 1,2%). Если этот резистор изначально имел прецизионный допуск ±1% (ряд E96), то температурный дрейф выведет его реальное сопротивление далеко за пределы заявленного класса точности. Поэтому для измерительных и термостабильных цепей подбор из рядов E96-E192 всегда сопровождается выбором компонентов с низким ТКС - в диапазоне от ±5 до ±50 ppm/°C.

Прикладные сценарии расчёта резисторов в электрических цепях

В реальной схемотехнике резистор редко подключается напрямую к выводам источника питания в одиночку. Чаще он работает в связке с полупроводниками, цифровыми микросхемами или измерительными узлами. Поэтому перед подстановкой данных в базовую формулу R = U / I необходимо определить, какая именно часть общего напряжения цепи падает непосредственно на самом резистивном элементе. В зависимости от назначения узла методика подготовки исходных параметров меняется.

Токоограничивающий резистор для светодиода или нелинейной нагрузки

Полупроводниковые приборы, такие как светодиоды или стабилитроны, имеют нелинейную вольт-амперную характеристику. При достижении порога открытия их внутреннее сопротивление резко падает: без внешнего ограничителя ток в цепи возрастёт лавинообразно и выведет кристалл из строя. Чтобы задать безопасный рабочий ток, последовательно с нагрузкой включают гасящий резистор.

Главная ошибка при таком расчёте - подстановка в формулу полного напряжения источника питания. Поскольку резистор и нагрузка соединены последовательно, напряжение источника распределяется между ними. На самой нагрузке фиксируется прямое падение напряжения (в технической документации обозначается как Forward Voltage или V_f ), а на резисторе остаётся лишь разница потенциалов - гасящее напряжение. Расчётная формула принимает вид:

R = (V_пит - V_нагр) / I

Ниже приведён порядок определения параметров для типовой индикаторной цепи:

• Исходные данные схемы: напряжение источника питания V_пит = 12 В , прямое падение напряжения на светодиоде V_нагр = 3,2 В , требуемый рабочий ток I = 20 мА ( 0,02 А ).
• Вычисление гасящего напряжения на резисторе: U = 12 В - 3,2 В = 8,8 В . Именно это значение используется как входное напряжение для расчёта сопротивления.
• Определение сопротивления: R = 8,8 В / 0,02 А = 440 Ом (ближайший стандартный номинал из ряда E24 - 470 Ом ).
• Проверка тепловой нагрузки: P = 8,8 В · 0,02 А = 0,176 Вт , что с учётом коэффициента запаса требует компонента мощностью не менее 0,25 Вт или 0,5 Вт .

Нагрузочный и балластный резистор

Нагрузочные резисторы (эквиваленты нагрузки) применяются для тестирования блоков питания, проверки ёмкости аккумуляторных батарей или гашения избыточной энергии в силовых цепях. В таком сценарии резистор подключается непосредственно к клеммам проверяемого источника, поэтому всё напряжение питания прикладывается к выводам компонента ( U = V_пит ).

Задача сводится к обеспечению строго заданного тока потребления при известном выходном напряжении источника. Например, для испытания лабораторного блока питания с выходным напряжением 24 В под током нагрузки 1,5 А требуется сопротивление:

R = 24 В / 1,5 А = 16 Ом

В балластных и нагрузочных цепях критическим фактором выступает тепловыделение. В приведённом примере на резисторе выделится мощность P = 24 В · 1,5 А = 36 Вт . Обычные маломощные компоненты в таком режиме мгновенно перегорят, поэтому для подобных задач выбирают специализированные силовые резисторы в керамических или металлических корпусах с радиаторным охлаждением и номинальной мощностью от 50 Вт и выше.

Измерительный шунт для контроля тока

Большинство измерительных приборов и входов АЦП микроконтроллеров измеряют не силу тока напрямую, а падение напряжения. Чтобы измерить большой ток в силовой линии, в разрыв цепи устанавливают эталонный низкоомный резистор - токовый шунт. Проходя через шунт, рабочий ток создаёт на нём небольшое падение напряжения, которое пропорционально силе тока и легко считывается вольтметром.

При расчёте шунта исходными параметрами служат максимальный измеряемый ток цепи ( I_макс ) и номинальное падение напряжения на шунте ( U_ш ), на которое рассчитан измерительный прибор (типовые значения в промышленности - 50 мВ , 75 мВ или 100 мВ ). Напряжение выбирают малым, чтобы сам шунт не влиял на работу основной нагрузки и не растрачивал энергию впустую.

Если требуется спроектировать шунт для амперметра с верхним пределом измерения 50 А и полным отклонением шкалы при напряжении 75 мВ ( 0,075 В ), расчёт даст следующее значение:

R = 0,075 В / 50 А = 0,0015 Ом ( 1,5 мОм )

При максимальном токе на таком участке будет рассеиваться мощность P = 0,075 В · 50 А = 3,75 Вт . Поскольку сопротивление исчисляется миллиомами, при монтаже подобных элементов учитывают сопротивление самих подводящих проводников и пайки, используя четырёхпроводную схему подключения (схему Кельвина).

Подтягивающий резистор в цифровых линиях

В цифровой схемотехнике выводы микроконтроллеров и логических микросхем, работающих на приём сигнала (например, при подключении механической кнопки или шины данных с открытым коллектором), не должны оставаться «висящими в воздухе». Разомкнутый высокоомный вход улавливает электромагнитные помехи, что приводит к ложным срабатываниям. Для фиксации определённого потенциала линию соединяют с шиной питания через подтягивающий резистор (pull-up) или с общим проводом через стягивающий резистор (pull-down).

Когда кнопка разомкнута, ток через резистор практически не течёт, и на входе микросхемы устанавливается напряжение логической единицы ( V_лог , обычно 3,3 В или 5 В ). Когда кнопка замыкается на землю, весь потенциал шины питания падает на подтягивающем резисторе, а через замкнутые контакты начинает течь ток I = V_лог / R .

Выбор номинала здесь представляет собой поиск компромисса между энергопотреблением и помехозащищённостью:

• Если сопротивление слишком мало (например, 100 Ом при питании 5 В ), при замыкании кнопки возникнет ток 50 мА . Это приведёт к быстрому разряду батареи и перегрузке выходного транзистора микросхемы, если линия управляется электронно.
• Если сопротивление слишком велико (сотни килоом или мегаомы), ток линии упадёт до микроампер. Такой слабый ток не сможет быстро перезаряжать паразитную ёмкость дорожек печатной платы, фронты цифрового сигнала затянутся, а линия снова станет уязвимой к внешним наводкам.

На практике для стандартных логических цепей с питанием 3,3 В или 5 В задают допустимый ток замкнутой линии в пределах от 0,3 мА до 1 мА . Например, при напряжении 5 В и желаемом токе ограничения 0,5 мА ( 0,0005 А ) расчётное сопротивление составит R = 5 В / 0,0005 А = 10000 Ом ( 10 кОм ), при этом рассеиваемая мощность не превысит 2,5 мВт .

Сравнение исходных параметров в различных схемотехнических задачах

Для быстрой ориентации при подготовке данных к расчёту в таблице сведены правила определения рабочего напряжения и тока для рассмотренных сценариев.

Получение нестандартного номинала при последовательном и параллельном соединении

В задачах, где цепь чувствительна к точному значению тока или коэффициенту деления напряжения, округление расчётного сопротивления до ближайшего значения из базовых рядов E12 или E24 может вывести узел за пределы рабочего режима. Вторая частая проблема возникает при конструировании силовых и балластных цепей: расчётная тепловая нагрузка превышает возможности доступных одиночных компонентов. В обоих случаях вместо заказа редких прецизионных или мощных деталей формируют составной резистор с требуемым эквивалентным сопротивлением R_T из двух или нескольких стандартных элементов.

Последовательное включение для суммирования сопротивлений

При последовательном соединении компоненты устанавливаются друг за другом в одну линию, поэтому через каждый из них протекает одинаковый рабочий ток цепи. Общее сопротивление участка увеличивается и равняется арифметической сумме номиналов всех входящих в цепочку элементов:

R_T = R1 + R2 + ... + Rn

Такая схема включения решает сразу две практические задачи при подборе компонентов:

• Точная подгонка номинала методом добавления. Если по закону Ома требуется сопротивление 342 Ом , его легко собрать из двух доступных резисторов ряда E24: основного на 330 Ом и дополнительного на 12 Ом ( 330 + 12 = 342 Ом ).
• Распределение падения напряжения и тепла. Общее приложенное напряжение делится между элементами пропорционально их сопротивлениям. Если соединить последовательно два одинаковых резистора по 150 Ом для получения 300 Ом , на каждом из них выделится ровно половина общей расчётной мощности цепи.

При составлении последовательной пары из сильно отличающихся по номиналу деталей (например, 330 Ом и 12 Ом ) важно учитывать неравномерность тепловой нагрузки. Поскольку ток в цепи общий, почти вся мощность будет рассеиваться на резисторе с большим сопротивлением, поэтому его номинальная мощность должна соответствовать полному расчётному значению для всего узла.

Параллельное включение для снижения сопротивления и распределения мощности

При параллельном соединении выводы резисторов объединяются в два общих узла: падение напряжения на всех ветвях становится одинаковым, а общий ток цепи разделяется между ними обратно пропорционально их сопротивлениям. Итоговое эквивалентное сопротивление R_T всегда оказывается меньше наименьшего из включённых в группу номиналов.

Для произвольного количества параллельных ветвей расчёт ведётся через обратное значение суммы обратных величин:

R_T = 1 / (1/R1 + 1/R2 + ... + 1/Rn)

На практике чаще всего комбинируют два компонента. В этом случае удобнее применять прямую формулу через произведение и сумму:

R_T = (R1 * R2) / (R1 + R2)

Например, для получения нестандартного сопротивления 41,2 Ом при параллельном соединении берут стандартные номиналы 51 Ом и 220 Ом : (51 * 220) / (51 + 220) = 11220 / 271 ≈ 41,4 Ом . Точная подгонка параллельным методом заключается в том, что к базовому резистору с номиналом чуть больше расчётного подключают шунтирующий резистор значительно большего сопротивления, который плавно смещает общее значение вниз.

Отдельный инженерный приём - параллельное объединение нескольких одинаковых резисторов номиналом R . Если соединить параллельно N идентичных элементов, эквивалентное сопротивление уменьшится ровно в N раз ( R_T = R / N ), а рассеиваемая мощность распределится между всеми корпусами строго поровну. Это основной способ создания низкоомных токовых шунтов и мощных нагрузочных эквивалентов из доступных маломощных компонентов. Например, четыре параллельных резистора по 1 Ом мощностью 0,5 Вт каждый образуют сборку сопротивлением 0,25 Ом , способную рассеивать до 2 Вт тепла при улучшенном теплоотводе за счёт распределения элементов по площади платы.

Сравнение характеристик составных резистивных сборок

Выбор между последовательной и параллельной схемой зависит от того, в какую сторону от ближайшего стандартного значения нужно сдвинуть сопротивление и как именно распределяется тепловая нагрузка в цепи.

Связь расчётных параметров с конструктивным исполнением и типоразмером

Вычисленные значения сопротивления, рассеиваемой мощности и допуска напрямую задают физические габариты и внутреннее устройство радиокомпонента. Если электрическое сопротивление можно получить практически в любом корпусе за счёт изменения толщины и геометрии проводящего слоя, то тепловая мощность и предельное рабочее напряжение жёстко привязаны к площади поверхности детали и расстоянию между её контактными площадками.

Конструктивные типы монтажа: DIP и SMD

На этапе комплектации печатной платы расчётные параметры переводятся в выбор между двумя основными конструктивными исполнениями резисторов: выводными и поверхностно-монтируемыми.

Выводные компоненты для DIP-монтажа имеют цилиндрический или прямоугольный корпус с осевыми или радиальными проволочными выводами, которые устанавливаются в сквозные отверстия платы. За счёт крупного корпуса и обдува воздухом со всех сторон они эффективно отводят тепло и выдерживают высокие импульсные напряжения. Стандартная линейка мощностей для массовых цилиндрических моделей включает градации 0.125 Вт, 0.25 Вт, 0.5 Вт, 1 Вт, 2 Вт и 5 Вт. Силовые версии в керамических или алюминиевых корпусах с радиаторным креплением рассчитаны на отвод десятков и сотен ватт тепла.

Чип-резисторы для SMD-монтажа представляют собой плоские прямоугольные элементы на керамической подложке с металлизированными торцевыми контактами. Они паяются непосредственно на медные площадки поверхности платы. Такое исполнение минимизирует паразитную индуктивность и ёмкость выводов, что критично для высокочастотных и цифровых цепей, но ограничивает рассеиваемую мощность возможностями теплоотвода через текстолит печатной платы.

Типоразмеры корпусов SMD и их электрические ограничения

Габариты чип-резисторов стандартизированы (код корпуса обычно обозначается четырьмя цифрами в дюймовой системе измерения). При выборе компонента по результатам расчёта учитывают два физических ограничения конкретного типоразмера: номинальную мощность рассеивания при температуре окружающей среды до +70 °C и максимальное рабочее напряжение, превышение которого вызывает электрический пробой по поверхности или внутри резистивного слоя.

В высоковольтных цепях определяющим фактором часто становится не выделяемая мощность, а защита от пробоя. Например, при падении напряжения 300 В на сопротивлении 1 МОм расчётная мощность составит всего 0.09 Вт. По тепловому критерию подошёл бы корпус 0805 (0.125 Вт), однако его предельное напряжение ограничено уровнем 150 В. В такой задаче выбирают корпус не менее 2010 или включают последовательно два резистора 1206 по 500 кОм, чтобы разделить приложенный потенциал пополам.

Влияние материала резистивного элемента на рабочие характеристики

Технология изготовления проводящего слоя определяет то, насколько точно компонент выдержит расчётный номинал под воздействием тока, нагрева и старения. В зависимости от требований схемы к точности, уровню собственных шумов и перегрузочной способности выбирают соответствующий тип резистивного материала:

• Углеродистые плёночные - бюджетные элементы с проводящим слоем из пиролитического углерода. Выпускаются преимущественно для рядов E12 и E24 с допуском ±5% или ±10%. Отличаются заметным отрицательным температурным коэффициентом и повышенным уровнем теплового шума, поэтому применяются в нетребовательных цепях индикации, подтяжки логических выводов и простых блоках питания.
• Металлоплёночные (тонкоплёночные и толстоплёночные) - базовый выбор для точной аналоговой и цифровой схемотехники. Нихромовое или танталовое напыление даёт высокую стабильность, низкий уровень шумов и позволяет изготавливать резисторы рядов E48, E96 и E192 с допуском от ±1% до ±0.1% при малом температурном уходе номинала.
• Металло-оксидные - формируются на основе диоксида олова и рассчитаны на жёсткие температурные режимы. Они уступают металлоплёночным в точности (обычно ±2% или ±5%), но не разрушаются при сильном нагреве и кратковременных бросках напряжения, что делает их подходящими для пусковых и защитных каскадов сетевого оборудования.
• Проволочные - изготавливаются намоткой высокоомного сплава (манганина, константана, нихрома) на изолирующий сердечник. Способны рассеивать десятки ватт тепла, переносить мощные пусковые токи и обеспечивать высокую точность в низкоомном диапазоне. Из-за спиральной конструкции обладают высокой паразитной индуктивностью, поэтому без бифилярной (безындуктивной) намотки не подходят для высокочастотных и импульсных схем.
• Керамические (объёмные композитные) - монолитные элементы из спечённой смеси проводящих частиц и керамического связующего. Не имеют тонкой плёнки или витков проволоки, способных мгновенно перегореть в точке локального дефекта, благодаря чему поглощают огромную импульсную энергию в цепях разряда конденсаторов и высоковольтной защиты.
• Фольговые - прецизионные компоненты, где резистивный рисунок вытравлен из тончайшей металлической фольги, закреплённой на теплопроводящей керамике. Обеспечивают минимальный допуск (до ±0.005%), практически нулевую зависимость сопротивления от нагрева и безындуктивную работу, применяясь в эталонных источниках опорного напряжения и калибровочных измерительных мостах.

Определение вычисленного номинала на корпусе по цветовой и кодовой маркировке

После выбора конструктивного исполнения и материала необходимо идентифицировать физический радиокомпонент при комплектации или монтаже печатной платы. Из-за малых габаритов на корпус редко наносят полное числовое значение с единицами измерения, используя вместо этого унифицированные системы кодирования по стандарту ГОСТ IEC 60062-2014 и исторически связанному с ним стандарту BS 1852.

Цветовая маркировка выводных компонентов

На цилиндрические корпуса осевых элементов номинал наносится в виде цветных колец. Чтение кода выполняется слева направо: первая полоса всегда расположена ближе к одному из торцов корпуса, либо группа значащих колец отделена увеличенным промежутком от кольца допуска. В зависимости от требуемой точности применяются три схемы кодирования:

• 4-полосная система используется для компонентов стандартной точности из рядов E6, E12 и E24. Первые два кольца обозначают две значащие цифры мантиссы, третье кольцо задаёт десятичный множитель (степень десятки, на которую умножается двузначное число), а четвёртое указывает допуск в процентах.
• 5-полосная система применяется для прецизионных серий E48, E96 и E192. Первые три полосы кодируют три значащие цифры номинала, четвёртая отвечает за десятичный множитель, пятая - за допустимое отклонение.
• 6-полосная система полностью повторяет структуру пятиполосной, но дополняется шестым кольцом на самом краю корпуса, которое определяет ТКС элемента.

Для перевода расчетного сопротивления в цветовую комбинацию или обратной расшифровки при проверке деталей перед пайкой используется стандартная таблица соответствия цветов:

Золотой и серебряный цвета никогда не выступают в роли значащих цифр, что помогает безошибочно определить направление чтения: если на корпусе есть золотистая или серебристая полоса в самом конце, чтение начинается с противоположного края. Например, стандартный номинал 470 Ом с допуском ±5% в 4-полосной системе маркируется жёлтым (4), фиолетовым (7), коричневым (множитель 10) и золотым (±5%) кольцами. Тот же номинал с точностью ±1% в 5-полосном исполнении получит жёлтую (4), фиолетовую (7), чёрную (0), чёрную (множитель 1) и коричневую (±1%) полосы.

Цифровая и буквенно-цифровая маркировка SMD

На плоскую поверхность корпусов SMD (начиная с габарита 0603 и крупнее; миниатюрные 0402 и 0201 обычно выпускаются без надписей) наносятся коды из цифр и латинских букв. Способ записи зависит от точности компонента и диапазона сопротивлений.

Трёхзначный и четырёхзначный цифровые коды работают по тому же принципу, что и цветовые полосы: начальные символы передают мантиссу, а последняя цифра указывает количество нулей, которые нужно приписать справа (показатель степени десятки) для получения результата в омах. В трёхзначном коде (ряды E24, допуск ±5%) заложены две значащие цифры и множитель: надпись 103 означает 10 и три нуля, то есть 10 000 Ом (10 кОм), а код 470 переводится как 47 и ноль нулей, то есть 47 Ом (множитель 10⁰ = 1). Четырёхзначный код применяется для компонентов с допуском ±1% (ряд E96) и содержит три значащие цифры: маркировка 4701 соответствует 470 × 10¹ = 4700 Ом (4.7 кОм), а 1000 равна ровно 100 Ом.

Для низкоомных деталей (менее 10 Ом в трёхзначной системе и менее 100 Ом в четырёхзначной), где использование целочисленного положительного множителя невозможно, применяется R-нотация согласно стандарту BS 1852. Буква R ставится на место десятичной точки, а все остальные цифры читаются напрямую как сопротивление в омах. Запись 4R7 означает 4.7 Ом, R22 (или 0R22) - 0.22 Ом, а 0R05 - низкоомный шунт на 0.05 Ом (50 мОм). Нулевые перемычки маркируются одним символом 0 или тремя нулями 000.

Прецизионный стандарт кодирования EIA-96

На корпусах типоразмера 0603 трудно разместить четыре читаемых символа для точных резисторов ±1%, поэтому для ряда E96 разработана компактная трёхсимвольная система EIA-96. В ней первые две цифры не являются прямым значением сопротивления - это порядковый индекс (от 01 до 96), которому в справочной таблице соответствует строго определённое трехзначное число. Третий символ представляет собой латинскую букву, задающую множитель.

Для расшифровки или подбора маркировки по стандарту EIA-96 используются следующие базовые множители и примеры кодов:

• Буквенные множители: Z (×0.001), Y или R (×0.01), X или S (×0.1), A (×1), B или H (×10), C (×100), D (×1000), E (×10 000), F (×100 000).
• Примеры числовых индексов ряда E96: код 01 соответствует мантиссе 100, код 10 - числу 124, код 18 - числу 150, код 30 - числу 200, код 47 - числу 301, код 68 - числу 499, код 85 - числу 750, код 96 - числу 976.

При таком подходе маркировка 01A читается как 100 × 1 = 100 Ом, код 68C означает 499 × 100 = 49 900 Ом (49.9 кОм), а обозначение 18X соответствует низкоомному резистору 150 × 0.1 = 15 Ом. Наличие буквы в самом конце трёхсимвольного кода однозначно указывает на применение стандарта EIA-96, тогда как буква R внутри числа свидетельствует об обычной записи с десятичным разделителем.
