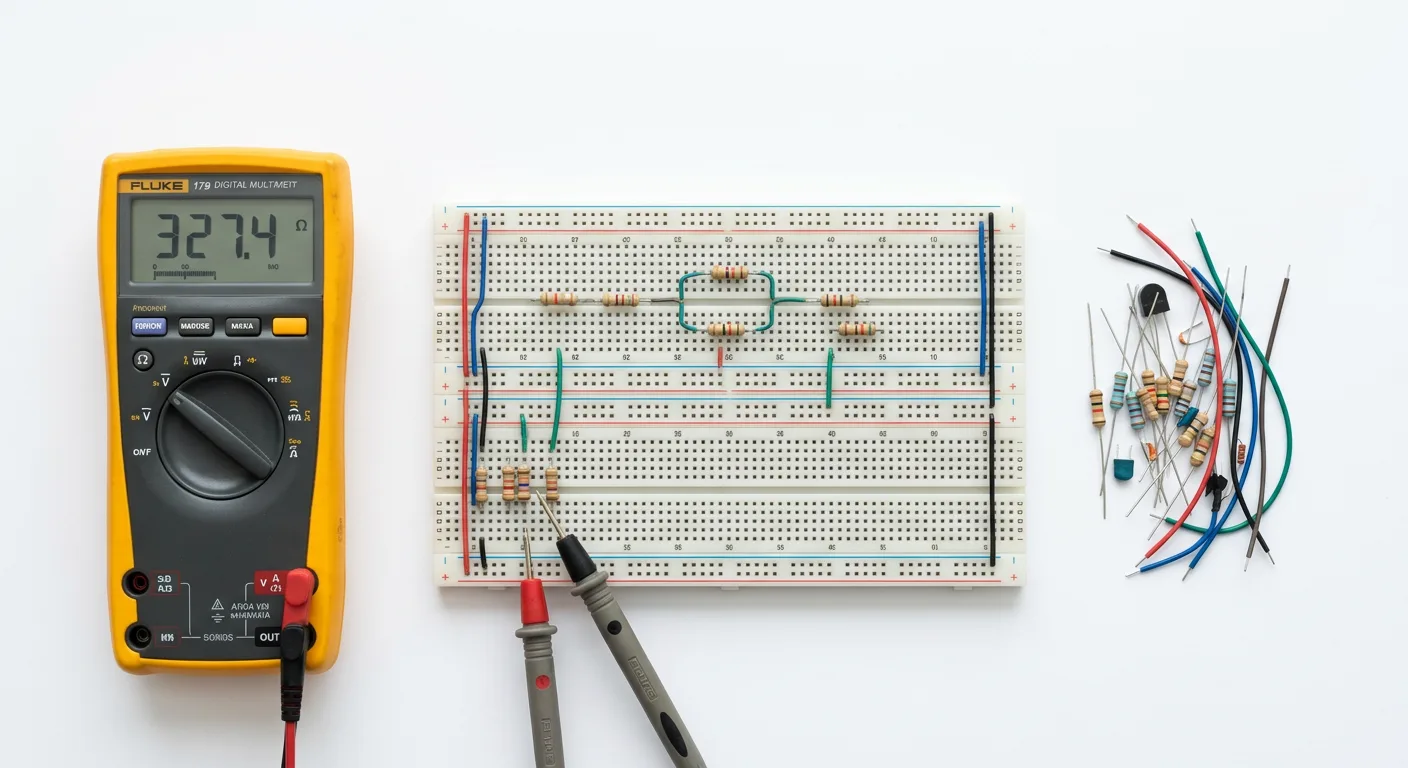

Сопротивление цепи в эквивалентном виде

Определяя сопротивление цепи в эквивалентном виде, инженеры и радиолюбители заменяют разветвлённую группу резисторов одним расчётным элементом без изменения электрического режима на внешних выводах схемы. В технической документации этот параметр обозначается как Rэкв, R_eq или RT. Онлайн-калькулятор вычисляет общее сопротивление участка цепи на основе номиналов отдельных резистивных элементов и схемы их включения. Инструмент избавляет от ручных вычислений при анализе как простых двухкомпонентных узлов, так и многозвенных контуров.

Суть операции эквивалентирования сводится к упрощению расчётной модели: если подключить к внешним клеммам вместо исходной сборки один резистор с номиналом Rэкв, сила входного тока и падение напряжения на клеммах останутся прежними. Электрические характеристики на границах рассматриваемого участка полностью сохраняются.

Для получения результата на вход подаются численные значения сопротивлений каждого резистора и задаётся топология их связей. Вычислительный алгоритм обрабатывает указанную конфигурацию и мгновенно выдаёт итоговое значение общего сопротивления. Такой расчёт применяется при проектировании делителей напряжения, подборе нестандартных номиналов из доступной элементной базы и оценке токовой нагрузки на источник питания.

Исходные параметры и единицы измерения сопротивления

Базовыми входными данными для вычисления общего сопротивления служат численные номиналы каждого отдельного резистора, входящего в рассматриваемую цепь. В расчётных формулах эти переменные обозначаются индексами R1, R2, R3 и далее по количеству элементов на участке. Поскольку активное сопротивление является положительной скалярной величиной, все исходные значения для реальных компонентов задаются числами больше нуля.

В системе СИ основной единицей измерения электрического сопротивления принят Ом, в международной технической документации также использующий обозначение Ohm или греческий символ Ω. На принципиальных схемах и в спецификациях электронных компонентов номиналы редко указываются исключительно в базовых единицах, так как их рабочие значения охватывают диапазон от тысячных долей ома в силовых шунтах до миллиардов ом в высоковольтных измерительных делителях. Для удобной записи таких чисел применяются стандартные десятичные приставки, формирующие дольные и кратные единицы.

Ниже приведена таблица соответствия основных единиц измерения сопротивления и коэффициентов их пересчёта в базовую размерность.

Приведение входных номиналов к единой размерности

Математические операции сложения, умножения или деления номиналов требуют обязательного согласования их размерностей. Перед подстановкой исходных параметров в любую расчётную формулу все сопротивления переводятся в одну общую единицу измерения - как правило, в базовые омы. Прямая подстановка разнородных величин без учёта десятичных множителей приводит к грубым арифметическим ошибкам на несколько порядков.

На практике в одном узле схемы часто соседствуют элементы с номиналами разных порядков. Чтобы подготовить такие данные к вычислению, выполняют последовательный перевод каждого параметра:

• Номиналы в миллиомах умножают на 10⁻³ (делят на 1 000): например, токоизмерительный резистор на 50 мОм в расчётной формуле записывается как 0,05 Ом.
• Номиналы в килоомах умножают на 10³ (умножают на 1 000): резистор 4,7 кОм принимает значение 4 700 Ом.
• Номиналы в мегаомах умножают на 10⁶: сопротивление 1,2 МОм переводится в 1 200 000 Ом.
• Номиналы в гигаомах умножают на 10⁹: высокоомный элемент на 2 ГОм соответствует 2 000 000 000 Ом.

Если абсолютно все резисторы анализируемого участка цепи имеют одинаковую приставку кратности (например, все заданы в килоомах), при ручном счёте допустимо подставлять их значения без перевода в базовые омы. Итоговый результат в таком случае также получится в килоомах. Однако при комбинировании разных приставок (например, Ом и кОм) предварительная нормализация к базовой единице СИ остаётся строгим правилом.

Электрическая проводимость как обратная величина сопротивления

Наряду с сопротивлением при анализе электрических цепей используется физическая величина электрической проводимости, обозначаемая латинской буквой G. Если сопротивление характеризует противодействие участка цепи направленному движению зарядов, то проводимость показывает обратное свойство - способность элемента пропускать электрический ток.

Математически проводимость определяется как величина, обратная сопротивлению, и вычисляется по формуле:

G = 1 / R

В системе СИ единицей измерения электрической проводимости является Сименс (См, в международной записи - S). Один сименс равен проводимости участка цепи с активным сопротивлением ровно в 1 Ом (1 См = 1 Ом⁻¹). Для корректного получения значения в сименсах сопротивление R в знаменателе формулы должно быть выражено строго в омах. Например, резистор номиналом 100 Ом обладает проводимостью G = 1 / 100 = 0,01 См, а элемент на 2 кОм (2 000 Ом) имеет проводимость G = 1 / 2000 = 0,0005 См.

Переход от сопротивлений к проводимостям упрощает математическую запись при расчёте разветвлённых участков цепи, где требуется суммировать обратные величины номиналов отдельных резистивных ветвей. После нахождения общей проводимости Gэкв обратный переход к искомому сопротивлению выполняется по симметричной формуле Rэкв = 1 / Gэкв.

Последовательное соединение резисторов: формула и свойства

В неразветвлённых участках цепи расчёт общего сопротивления выполняется напрямую в омах без промежуточного вычисления проводимости. Последовательное соединение резисторов представляет собой топологию, при которой элементы включаются в цепь друг за другом в единую линию. Конец первого резистора соединяется с началом второго, конец второго - с началом третьего, и так далее вдоль всей ветви.

Главный топологический признак такой схемы - полное отсутствие узлов разветвления между соединёнными компонентами. Электрический заряд проходит через каждый резистор поочерёдно, не разделяясь на параллельные потоки. В результате через все последовательно включённые элементы протекает абсолютно одинаковый по величине электрический ток:

Iобщ = I1 = I2 = ... = In

При прохождении тока на каждом резистивном участке возникает падение напряжения, пропорциональное его номиналу. Общее напряжение на внешних выводах всей цепочки складывается из суммы падений напряжений на каждом отдельном резисторе.

Математическая формула расчёта и частный случай

Поскольку каждый следующий резистор в неразветвлённой ветви увеличивает общее противодействие движению зарядов, эквивалентное сопротивление последовательной цепи равно арифметической сумме номиналов всех входящих в неё резисторов. Для участка, состоящего из произвольного количества элементов n, расчётная формула имеет вид:

Rэкв = R1 + R2 + ... + Rn

Порядок расположения элементов в ветви не влияет на итоговый результат: перестановка резисторов местами в пределах одной последовательной цепочки не меняет ни величину протекающего тока, ни суммарное значение Rэкв. Единственное обязательное условие перед выполнением сложения - все слагаемые должны быть приведены к одной размерности.

Если последовательная цепь собрана из нескольких резисторов с идентичным сопротивлением, вычисление сводится к операции умножения. Для n одинаковых элементов номиналом R каждый формула принимает вид:

Rэкв = n × R

Например, при последовательном включении четырёх одинаковых резисторов по 150 Ом эквивалентное сопротивление участка составит 4 × 150 = 600 Ом.

Свойства и проверка полученного результата

Математическая природа линейного сложения определяет ключевое физическое свойство последовательной топологии: итоговое эквивалентное сопротивление всегда строго больше наибольшего из сопротивлений, включённых в эту цепь. В математической записи это условие выражается неравенством:

Rэкв > Rmax

Это правило служит надёжным критерием быстрой самопроверки при расчётах. Даже если к высокоомному резистору последовательно добавить элемент с минимальным сопротивлением, итоговое значение Rэкв всё равно превысит номинал самого крупного компонента группы.

Характер изменения итогового сопротивления в зависимости от соотношения входных номиналов наглядно виден при сопоставлении различных комбинаций элементов:

В результате последовательного соединения из нескольких отдельных сопротивлений формируется единый участок с увеличенным номиналом. Основные электрические и расчётные характеристики такой схемы сводятся к четырём положениям:

• Ток во всех точках последовательной ветви одинаков и не зависит от номинала конкретного резистора.
• Добавление каждого нового резистора в ветвь неизбежно увеличивает общее сопротивление цепи и снижает протекающий в ней ток при неизменном напряжении источника.
• Эквивалентное сопротивление всегда превышает номинал самого большого резистора в цепочке.
• Приложенное к внешним выводам участка напряжение распределяется между резисторами прямо пропорционально их сопротивлениям.

Параллельное соединение резисторов: расчёт через проводимость и частные случаи

При параллельном соединении выводы всех резисторов объединяются в два общих узла. В отличие от последовательной цепочки, здесь формируется несколько независимых путей для протекания электрического тока. На всех параллельных ветвях действует одинаковое напряжение, равное разности потенциалов между этими двумя узлами, а общий ток на входе участка равен сумме токов, проходящих через каждый отдельный элемент.

Поскольку подключение каждой новой ветви создаёт дополнительный путь для зарядов, при параллельной топологии складываются не сами сопротивления, а их электрические проводимости:

Gэкв = G1 + G2 + ... + Gn

Замена проводимости каждого участка обратным значением сопротивления даёт фундаментальное уравнение для расчёта любой параллельной группы из n элементов:

1 / Rэкв = 1 / R1 + 1 / R2 + ... + 1 / Rn

Для получения конечного значения в омах после сложения дробей необходимо найти величину, обратную полученной сумме (разделить единицу на итоговую проводимость). В явном виде общая расчётная формула записывается так:

Rэкв = 1 / (1 / R1 + 1 / R2 + ... + 1 / Rn)

При ручных вычислениях забытый на последнем шаге переворот дроби является частой причиной ошибок, когда в качестве ответа принимается суммарная проводимость в сименсах вместо искомого значения Rэкв.

Частные случаи для ускоренного расчёта

В ряде типовых конфигураций вычисление через обратные величины можно заменить прямыми алгебраическими выражениями, которые ускоряют расчёт и снижают погрешность промежуточных округлений.

Для двух параллельно включённых резисторов приведение дробей к общему знаменателю и последующее обращение результата дают классическую формулу «произведение, делённое на сумму»:

Rэкв = (R1 × R2) / (R1 + R2)

Это выражение позволяет сразу получить ответ в омах за два арифметических действия. Однако важно учитывать, что правило произведения, делённого на сумму, в таком виде работает строго для двух элементов. Попытка применить формулу вида (R1 × R2 × R3) / (R1 + R2 + R3) для трёх резисторов является грубой математической и размерностной ошибкой: в числителе получаются омы в кубе, а в знаменателе - омы в первой степени. Для трёх различных параллельных сопротивлений приведённое к общему знаменателю уравнение имеет более сложную структуру:

Rэкв = (R1 × R2 × R3) / (R1 × R2 + R2 × R3 + R1 × R3)

Из-за громоздкости числителя и знаменателя при расчёте трёх и более разнородных ветвей рациональнее использовать сложение проводимостей или последовательно попарно применять формулу для двух элементов.

Второй важный частный случай - параллельное включение n одинаковых по номиналу резисторов. Когда все элементы в группе имеют равное сопротивление R, общий ток делится между ветвями поровну, а эквивалентное сопротивление уменьшается прямо пропорционально количеству ветвей:

Rэкв = R / n

Например, два параллельных резистора по 100 Ом дают ровно 50 Ом, а четыре элемента по 1000 Ом формируют участок сопротивлением 250 Ом.

Свойства и контрольная проверка результата

Ключевое физическое и математическое свойство параллельной цепи заключается в том, что итоговое эквивалентное сопротивление всегда строго меньше наименьшего из сопротивлений, входящих в эту группу:

Rэкв < Rmin

Даже если к резистору малого номинала подключить параллельно элемент с огромным сопротивлением, общее сопротивление узла всё равно станет немного меньше исходного малого номинала, так как для тока открывается дополнительный, пусть и слабопроводящий, обходной канал. Это правило служит надёжным критерием быстрой самопроверки при любых инженерных расчётах.

В таблице ниже показаны примеры вычисления Rэкв для различных комбинаций параллельных ветвей и соотношение результата с минимальным номиналом в группе:

Электрическое поведение параллельного участка цепи и закономерности его расчёта подчиняются четырём базовым принципам:

• Напряжение на выводах всех параллельно соединённых резисторов одинаково.
• Общий ток цепи разделяется между параллельными ветвями обратно пропорционально их сопротивлениям: основная часть тока протекает через резистор с наименьшим номиналом.
• Добавление любого нового резистора параллельно существующим увеличивает общую проводимость узла и снижает его эквивалентное сопротивление.
• При объединении резисторов, отличающихся на несколько порядков, итоговое значение Rэкв оказывается очень близким к номиналу меньшего резистора, но всегда остаётся чуть ниже него.

Смешанное (последовательно-параллельное) соединение и метод сворачивания схемы

Смешанным (комбинированным или последовательно-параллельным) называют такое соединение резисторов, в котором на разных участках одной разветвлённой цепи присутствуют как последовательные, так и параллельные группы элементов. В таких схемах невозможно сразу применить единую формулу для всех резисторов одновременно, поскольку ток в разных частях контура распределяется неравномерно, а падение напряжения зависит от конфигурации конкретного участка.

Для расчёта подобных цепей применяется метод эквивалентного преобразования, который в электротехнике называют методом сворачивания схемы. Его суть заключается в поэтапном упрощении топологии: сложная цепь мысленно разбивается на элементарные фрагменты, каждый из которых заменяется одним расчётным значением, пока вся схема не сведётся к единственному эквивалентному сопротивлению Rэкв относительно входных зажимов.

Роль узлов и ветвей при определении структуры цепи

Безошибочное выделение последовательных и параллельных участков при визуальном анализе схемы опирается на два топологических понятия электрической цепи - ветвь и узел:

• Ветвь представляет собой участок электрической цепи, вдоль которого протекает один и тот же ток. Ветвь состоит из одного или нескольких последовательно включённых резисторов и располагается строго между двумя соседними точками разветвления.
• Узел - это точка электрического соединения трёх и более ветвей. На принципиальных схемах один электрический узел может быть изображён в виде нескольких соединённых линий (идеальных проводников без сопротивления), однако с точки зрения расчёта все точки, между которыми нет резисторов, образуют единый узел с одинаковым электрическим потенциалом.

Анализ расположения узлов и ветвей позволяет точно классифицировать тип связи между соседними элементами перед выбором расчётной формулы:

• Если два резистора соединены друг с другом в точке, к которой не подключено никаких других элементов, эта точка не является узлом разветвления тока - такие резисторы образуют единую ветвь и соединены строго последовательно.
• Если выводы двух или более резисторов напрямую сходятся в одной и той же паре узлов без промежуточных элементов в их ветвях, такие резисторы соединены строго параллельно.
• Если между выводами двух резисторов подключена третья ветвь (образуется узел), складывать их напрямую как последовательные нельзя - сначала необходимо рассчитать и свернуть ответвляющийся контур.

Пошаговый алгоритм сворачивания комбинированной схемы

Расчёт эквивалентного сопротивления разветвлённой цепи методом сворачивания выполняется итеративно от наиболее удалённых или внутренних участков по направлению к внешним входным выводам (клеммам подключения источника питания или измерительного прибора). Процесс состоит из пяти последовательных этапов:

• Этап 1. Определение внешних зажимов цепи, относительно которых требуется найти общее сопротивление Rэкв. Направление свёртывания всегда выстраивается от противоположного конца схемы к этим выводам.
• Этап 2. Инспекция узлов и поиск простейших однородных групп - участков, где несколько резисторов включены исключительно последовательно (внутри одной ветви без промежуточных отводов) или исключительно параллельно (между двумя общими узлами).
• Этап 3. Вычисление промежуточного эквивалентного сопротивления для каждого найденного элементарного участка (например, R12, R34 или R234) по базовым правилам для последовательных или параллельных ветвей.
• Этап 4. Перерисовка или мысленная модификация схемы с заменой рассчитанной группы одним виртуальным резистором с полученным промежуточным номиналом. При этом количество узлов или ветвей в схеме уменьшается, а бывшие сложные контуры превращаются в простые.
• Этап 5. Повторение итераций выделения и замены участков до тех пор, пока вся исходная цепь между внешними выводами не сократится до одного итогового значения Rэкв.

Базовые топологии смешанных групп и порядок их расчёта

В зависимости от того, как расположены узлы разветвления относительно входных зажимов, комбинированные участки из трёх и более резисторов образуют типовые структуры. Порядок математических действий и сворачивания для базовых конфигураций приведён в таблице:

При вычислении разветвлённых цепей промежуточные результаты итераций (R12, R234 и последующие) рекомендуется сохранять с высокой точностью - не менее трёх-четырёх знаков после запятой или в виде обыкновенных дробей. Преждевременное грубое округление на ранних этапах сворачивания приводит к накоплению математической погрешности в финальном значении Rэкв, особенно если на следующих шагах промежуточная величина участвует в делении при расчёте параллельных ветвей.

Преобразование треугольник-звезда (Y-Δ) для мостовых и сложных схем

В ряде электрических цепей резисторы соединены таким образом, что среди них невозможно выделить ни одной пары элементов, включённых строго последовательно или строго параллельно. Попытка применить стандартный итерационный метод сворачивания к таким участкам заходит в тупик на первом же шаге. Классическим примером подобной топологии выступает мостовая схема, известная как мост Уитстона.

Анализ мостовой схемы и условие равновесия

Мостовая схема состоит из четырёх внешних плеч с сопротивлениями R1, R2 (верхние ветви от входного узла A к промежуточным узлам C и D) и R3, R4 (нижние ветви от узлов C и D к выходному узлу B), а также диагональной ветви с резистором R5, включённой непосредственно между промежуточными узлами C и D. Именно наличие диагонального элемента R5 связывает промежуточные узлы и не позволяет объединить верхние или нижние резисторы по базовым правилам.

Перед выполнением сложных топологических преобразований мостовую цепь проверяют на условие баланса (равновесия). Мост считается уравновешенным, если произведения сопротивлений его противоположных плеч равны между собой:

R1 × R4 = R2 × R3   или   R1 / R3 = R2 / R4

При соблюдении этого равенства электрические потенциалы в промежуточных узлах C и D полностью совпадают. Разность потенциалов на выводах диагонального резистора R5 оказывается равной нулю, поэтому ток через диагональ не протекает. В уравновешенном состоянии элемент R5 не оказывает никакого влияния на общее сопротивление между входными клеммами A и B - его можно исключить из расчётной схемы или заменить перемычкой, объединяющей узлы C и D. После удаления диагонали цепь мгновенно распадается на простую смешанную структуру, которую можно свернуть в два действия:

• При исключении диагонали: последовательное сложение ветвей R13 = R1 + R3 и R24 = R2 + R4 с последующим параллельным объединением полученных сумм.
• При объединении узлов C и D: параллельный расчёт верхней пары R12 = (R1 × R2) / (R1 + R2) и нижней пары R34 = (R3 × R4) / (R3 + R4) с последующим сложением результатов. Оба способа в состоянии равновесия дают абсолютно идентичное значение Rэкв.

Формулы эквивалентного преобразования треугольник-звезда (Δ → Y) и звезда-треугольник (Y → Δ)

Если условие баланса не выполняется (R1 × R4 ≠ R2 × R3), через диагональный резистор R5 течёт уравнительный ток, и просто отбросить этот элемент нельзя. Для расчёта неуравновешенного моста и других сложных сетчатых контуров используют метод эквивалентного преобразования трёхлучевой звезды (Y) в замкнутый треугольник (Δ) или обратный переход от треугольника к звезде. Суть операции заключается в замене трёх резисторов, соединённых по одной схеме между тремя узлами (1, 2 и 3), тремя другими резисторами с изменённой конфигурацией так, чтобы потенциалы и токи на внешних узлах 1, 2 и 3 остались неизменными.

Принято следующее взаимное расположение элементов относительно внешних узлов 1, 2 и 3:

• В схеме звезды (Y) лучи R1, R2 и R3 подключены к соответствующим узлам 1, 2 и 3, а вторыми выводами сходятся в одной центральной нейтральной точке.
• В схеме треугольника (Δ) резисторы включены по периметру между парами узлов: R12 между узлами 1 и 2, R23 между узлами 2 и 3, R13 между узлами 1 и 3.

В таблице приведены расчётные соотношения для прямого и обратного пересчёта номиналов, а также мнемонические правила, упрощающие составление уравнений для любых буквенно-цифровых индексов на схеме.

Для формул перехода Y → Δ также удобно использовать общую числительную запись, где в числителе всегда стоит попарная сумма произведений всех трёх лучей звезды (R1×R2 + R2×R3 + R1×R3), а в знаменателе - сопротивление луча, противоположного искомой стороне треугольника (например, для нахождения R12 сумма попарных произведений делится на R3).

Порядок свёртывания мостовой схемы через замену контура

Применение преобразования Δ → Y позволяет за один шаг устранить поперечную диагональную связь в неуравновешенном мосту и перевести всю схему в стандартный последовательно-параллельный вид. В мостовой цепи присутствуют сразу два замкнутых треугольника: верхний (образованный резисторами R1, R2 и диагональю R5 между узлами A, C, D) и нижний (образованный R3, R4 и R5 между узлами B, C, D). Для расчёта достаточно преобразовать любой из них.

Пошаговый алгоритм вычисления Rэкв неуравновешенного моста при замене верхнего треугольника (R1, R2, R5) на эквивалентную звезду (RA, RC, RD) выглядит следующим образом:

• Вычисляется сумма всех сторон преобразуемого треугольника: RΔ_сум = R1 + R2 + R5.
• Определяются три эквивалентных луча звезды, примыкающие к узлам A, C и D: RA = (R1 × R2) / RΔ_сум; RC = (R1 × R5) / RΔ_сум; RD = (R2 × R5) / RΔ_сум.
• Исходный треугольник удаляется, а на его место включается звезда с новым центральным узлом N. При этом луч RA оказывается включённым последовательно со всей остальной цепью на входе, луч RC соединяется последовательно с нижним плечом R3, а луч RD - последовательно с плечом R4.
• Рассчитываются сопротивления двух параллельных ветвей, идущих от центра звезды N к выходному узлу B: R_ветвь_левая = RC + R3 и R_ветвь_правая = RD + R4.
• Находится общее сопротивление параллельного участка и к нему прибавляется входной резистор звезды: Rэкв = RA + (R_ветвь_левая × R_ветвь_правая) / (R_ветвь_левая + R_ветвь_правая).

В качестве наглядного примера можно рассчитать эквивалентное сопротивление моста с параметрами R1 = 6 Ом, R2 = 12 Ом, R3 = 10 Ом, R4 = 8 Ом и диагональю R5 = 6 Ом. Проверка баланса даёт 6 × 8 = 48 Ом² и 12 × 10 = 120 Ом² - мост не уравновешен. Сумма сторон верхнего треугольника составляет RΔ_сум = 6 + 12 + 6 = 24 Ом. Лучи эквивалентной звезды равны: RA = (6 × 12) / 24 = 3 Ом; RC = (6 × 6) / 24 = 1,5 Ом; RD = (12 × 6) / 24 = 3 Ом. После подстановки звезды левая и правая нижние ветви принимают значения R_ветвь_левая = 1,5 + 10 = 11,5 Ом и R_ветвь_правая = 3 + 8 = 11 Ом. Их параллельное объединение даёт (11,5 × 11) / (11,5 + 11) = 126,5 / 22,5 ≈ 5,6222 Ом. Итоговое сопротивление всей мостовой цепи с учётом входного луча составляет Rэкв = 3 + 5,6222 = 8,6222 Ом.

Аналогичный результат получается и при обратном подходе - замене внутренней трёхлучевой звезды (например, узла C с лучами R1, R3, R5) на эквивалентный внешний треугольник. После такой подстановки два новых резистора треугольника ложатся параллельно существующим плечам R2 и R4, что также позволяет свернуть схему стандартными формулами параллельного и последовательного включения.

Особые состояния участка цепи и свойства реальных резисторов

При анализе электрических схем, помимо стандартных рабочих режимов, возникают граничные состояния отдельных ветвей, кардинально меняющие топологию цепи и порядок её эквивалентного свёртывания. Кроме того, при переходе от идеальной математической модели к физическим компонентам на итоговое значение Rэкв начинают влиять производственные допуски элементов и паразитные параметры монтажа.

Граничные режимы: короткое замыкание и обрыв цепи

Два крайних состояния любого участка электрической цепи - это идеальный проводник с нулевым сопротивлением (R → 0) и идеальный изолятор с бесконечно большим сопротивлением (R → ∞). Появление таких участков в схеме модифицирует расчётные формулы для последовательных и параллельных групп.

Короткое замыкание (шунтирование перемычкой с R → 0) оказывает разное влияние в зависимости от способа включения перемычки относительно остальных элементов:

• В последовательной ветви закорачивание одного из резисторов равносильно замене его номинала на 0 Ом. Этот элемент просто выпадает из суммы, а общее сопротивление ветви уменьшается на величину закороченного резистора.
• В параллельном узле подключение перемычки с R → 0 параллельно одному или нескольким резисторам полностью обнуляет эквивалентное сопротивление всего этого параллельного участка. Весь ток устремляется через путь с нулевым сопротивлением, в результате чего шунтированные резисторы перестают участвовать в работе цепи и исключаются из расчёта. Математически это подтверждается формулой для двух параллельных ветвей: при R2 = 0 выражение Rэкв = (R1 × 0) / (R1 + 0) даёт строго 0 Ом независимо от номинала R1.

Обрыв цепи (разомкнутая ветвь с R → ∞) возникает при механическом повреждении проводника, перегорании резистора или размыкании ключа. Математическое и физическое следствие обрыва также зависит от топологии участка:

• В последовательной цепи разрыв на любом участке приводит к тому, что общее сопротивление всей неразветвлённой ветви стремится к бесконечности (Rэкв → ∞), а проводимость падает до нуля (G = 0 См). Цепь перестаёт проводить электрический ток, независимо от того, сколько исправных резисторов включено последовательно с местом обрыва.
• В параллельной группе обрыв одной из ветвей означает, что её проводимость становится равной нулю (1 / R_обрыв → 0). При сложении проводимостей параллельного узла эта ветвь просто исчезает из уравнения. Остальные параллельные ветви продолжают работать, а общее эквивалентное сопротивление узла возрастает, так как число параллельных путей для тока уменьшилось.

Сравнение поведения последовательных и параллельных участков при граничных состояниях одного из элементов (R1) в группе с исправным резистором (R2) наглядно демонстрирует разницу в результатах расчёта:

Допуск номинала и отклонение фактического сопротивления

В теоретических расчётах используются идеальные номиналы резисторов, однако реальные радиокомпоненты изготавливаются с определённой технологической погрешностью - допуском номинала, который выражается в процентах (например, ±1%, ±5% или ±10%). Это означает, что действительное сопротивление компонента находится в интервале от R_мин = R_ном × (1 − δ / 100) до R_макс = R_ном × (1 + δ / 100), где δ - процент допуска.

Из-за разброса параметров отдельных деталей фактическое измеренное значение Rэкв собранной цепи всегда отличается от расчётного номинального результата. Характер накопления этой погрешности подчиняется строгим правилам:

• Если все резисторы в цепи (при любом типе соединения - последовательном, параллельном или смешанном) имеют одинаковый процентный допуск ±δ%, то максимально возможное относительное отклонение итогового эквивалентного сопротивления Rэкв также составит ровно ±δ%. Это происходит в крайнем случае, когда отклонения всех элементов в группе направлены в одну сторону (все в плюс или все в минус).
• Если в схему включены резисторы с разным классом точности, общая относительная погрешность цепи определяется вкладом тех элементов, которые сильнее всего влияют на Rэкв. При последовательном включении наибольший вклад в абсолютный разброс вносит резистор с самым большим сопротивлением, а при параллельном - резистор с самым малым сопротивлением, через который течёт основная часть тока.
• На практике при объединении нескольких резисторов из одной партии их случайные отклонения имеют разный знак и частично компенсируют друг друга, поэтому реальное значение Rэкв обычно оказывается ближе к расчётному номиналу, чем крайние границы допуска.

Для оценки границ разброса можно рассмотреть последовательное соединение двух резисторов по 100 Ом с допуском ±5%. Расчётное значение составляет Rэкв = 200 Ом. Минимальное фактическое сопротивление каждого элемента может опускаться до 95 Ом, а максимальное - достигать 105 Ом. Следовательно, реальное общее сопротивление такой цепи будет находиться в диапазоне от 190 Ом до 210 Ом, что также соответствует итоговому допуску ±5% от 200 Ом.

Влияние переходного сопротивления контактов и проводников

При расчёте цепей со средними и высокими номиналами (сотни Ом, килоомы и мегаомы) сопротивлением соединительных проводов, дорожек печатной платы, паяных точек и разъёмных клемм пренебрегают, считая их идеальными проводниками с R = 0 Ом. Однако при работе с низкоомными цепями (единицы Ом и миллиомы), например в силовых токовых шунтах или цепях питания, паразитное сопротивление монтажа становится сопоставимым с номиналами самих резисторов.

Физически переходное сопротивление контактов (R_конт) и сопротивление подводящих линий (R_пр) всегда включаются последовательно с тем резистором или узлом, к которому они подводят ток. Это приводит к систематическому завышению фактического эквивалентного сопротивления по сравнению с идеальной формулой.

Особенно критично влияние контактов проявляется при параллельном соединении низкоомных элементов. Если соединить параллельно два резистора по 0,1 Ом, теоретический расчёт даст Rэкв = 0,05 Ом. Но если каждый резистор подключён через клеммник или длинный проводник с паразитным сопротивлением R_конт = 0,02 Ом в каждой ветви, то фактическое сопротивление одной ветви составит 0,1 + 0,02 = 0,12 Ом. В результате реальное эквивалентное сопротивление параллельной пары окажется равным 0,12 / 2 = 0,06 Ом (а с учётом общих входных клемм - ещё выше), что даёт ошибку в 20% относительно идеального расчёта. Поэтому для точного определения Rэкв в низкоомных схемах сопротивление проводников и контактных переходов необходимо предварительно измерить или рассчитать и ввести в эквивалентную схему как дополнительные последовательные резисторы.

Прикладные задачи и примеры расчёта эквивалентного сопротивления

Помимо анализа готовых электрических схем, расчёт эквивалентного сопротивления напрямую используется при проектировании, ремонте и отладке электронных устройств, когда характеристики одного доступного компонента не соответствуют требованиям участка цепи.

Сборка нестандартного номинала из резисторов стандартного ряда

Промышленность выпускает резисторы фиксированных номиналов, сгруппированных в стандартные ряды (например, Е6, Е12, Е24, Е96). Если по расчёту для делителя напряжения, задающей RC-цепи или токового датчика требуется нестандартное значение сопротивления (например, 500 Ом или 3,5 кОм), которого нет в наличии, нужный номинал собирают путём комбинирования двух или более стандартных элементов.

Для точной подгонки сопротивления применяют два базовых подхода:

• Последовательное доращивание: выбирают стандартный резистор с ближайшим меньшим номиналом и последовательно к нему подключают добавочный резистор меньшего сопротивления. Например, чтобы получить 3,5 кОм из ряда Е24, соединяют последовательно резисторы на 3,3 кОм и 200 Ом (3300 + 200 = 3500 Ом).
• Параллельное шунтирование: выбирают резистор с ближайшим большим стандартным номиналом и параллельно ему подключают шунтирующий резистор для снижения итогового сопротивления до целевого значения. Например, для получения точного номинала 500 Ом соединяют параллельно два распространённых резистора по 1 кОм.

Если требуется подобрать шунтирующий резистор R2 к уже имеющемуся резистору R1 (где R1 больше целевого Rэкв), необходимый номинал рассчитывают по обращённой формуле параллельного соединения:

R2 = (R1 × Rэкв) / (R1 - Rэкв)

Например, чтобы снизить сопротивление участка с R1 = 120 Ом до целевого значения Rэкв = 100 Ом, параллельно нужно подключить резистор номиналом R2 = (120 × 100) / (120 - 100) = 12000 / 20 = 600 Ом (или последовательную пару из стандартных 560 Ом и 39 Ом для максимальной близости к расчёту).

Увеличение допустимой рассеиваемой мощности участка цепи

Каждый резистор имеет предельную паспортную мощность рассеивания (например, 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт), превышение которой приводит к перегреву и выходу компонента из строя. Если в силовой цепи, нагрузочном эквиваленте или цепи гашения требуется рассеять мощность, превышающую возможности имеющихся деталей, нагрузку распределяют между несколькими резисторами с сохранением требуемого Rэкв.

Наиболее равномерное распределение тепла достигается при использовании n одинаковых резисторов. В этом случае общая рассеиваемая мощность участка Pобщ делится поровну между всеми элементами, а суммарная допустимая мощность сборки возрастает в n раз по сравнению с мощностью одного резистора (Pдоп_общ = n × P1):

• При параллельном соединении n одинаковых резисторов для получения целевого сопротивления Rэкв каждый отдельный элемент должен иметь номинал в n раз больше требуемого: R = Rэкв × n. Например, чтобы собрать эквивалент нагрузки Rэкв = 50 Ом мощностью 2 Вт из резисторов по 0,5 Вт (требуется минимум n = 2 / 0,5 = 4 штуки), необходимо соединить параллельно 4 резистора номиналом 50 × 4 = 200 Ом каждый.
• При последовательном соединении n одинаковых резисторов номинал каждого элемента выбирается в n раз меньше целевого: R = Rэкв / n. Для той же задачи (Rэкв = 50 Ом, мощность 2 Вт на 4 элементах по 0,5 Вт) можно соединить последовательно 4 резистора по 50 / 4 = 12,5 Ом.

Если в группу объединяются резисторы разных номиналов, мощность между ними распределяется неравномерно. В последовательной цепи через все элементы течёт одинаковый ток, поэтому большая мощность выделяется на резисторе с большим сопротивлением (так как P = I² × R). В параллельной группе на всех ветвях действует одинаковое напряжение, поэтому сильнее нагревается резистор с меньшим сопротивлением (так как P = U² / R). Это ограничение обязательно учитывают при составлении составных силовых резисторов из разнородных номиналов.

Пошаговые числовые примеры расчёта для типовых схем

Ниже приведены примеры вычисления общего сопротивления для последовательной, параллельной и комбинированной топологий с различной размерностью входных данных.

Пример для последовательной цепи с разными единицами измерения

Исходные данные: участок цепи состоит из трёх последовательно соединённых резисторов с номиналами R1 = 470 Ом, R2 = 1,5 кОм и R3 = 330 Ом. Требуется найти общее сопротивление Rэкв.

• Шаг 1. Приведение к базовой единице СИ (Ом): R1 = 470 Ом; R2 = 1,5 × 1000 = 1500 Ом; R3 = 330 Ом.
• Шаг 2. Суммирование сопротивлений последовательной ветви: Rэкв = 470 + 1500 + 330 = 2300 Ом.
• Шаг 3. Перевод результата в кратные единицы: 2300 Ом = 2,3 кОм. Полученное значение (2300 Ом) больше максимального из исходных номиналов (1500 Ом), что подтверждает корректность расчёта.

Пример для параллельной группы из трёх разнородных резисторов

Исходные данные: три резистора номиналами R1 = 20 Ом, R2 = 30 Ом и R3 = 60 Ом включены параллельно между двумя общими узлами. Требуется определить эквивалентное сопротивление узла.

• Шаг 1. Вычисление общей проводимости участка путём сложения обратных величин: 1 / Rэкв = 1 / 20 + 1 / 30 + 1 / 60.
• Шаг 2. Приведение дробей к общему знаменателю (60): 1 / Rэкв = 3 / 60 + 2 / 60 + 1 / 60 = 6 / 60 = 1 / 10 См (0,1 См).
• Шаг 3. Переход от проводимости к сопротивлению: Rэкв = 60 / 6 = 10 Ом. Итоговое сопротивление (10 Ом) строго меньше наименьшего резистора в группе (20 Ом).

Пример сворачивания комбинированной (смешанной) схемы

Исходные данные: на входном участке цепи установлен резистор R1 = 120 Ом, последовательно с которым включён разветвлённый узел из двух параллельных ветвей. В первой параллельной ветви находится одиночный резистор R2 = 300 Ом, а во второй ветви - два последовательно соединённых резистора R3 = 100 Ом и R4 = 100 Ом. Требуется рассчитать полное сопротивление Rэкв на входных клеммах схемы.

Расчёт выполняется методом пошагового сворачивания от внутренних ветвей к внешним выводам:

В результате трёх итераций исходная схема из четырёх элементов сводится к единому эквивалентному сопротивлению 240 Ом. Полученное значение позволяет сразу определить общий входной ток цепи при подключении источника питания по закону Ома (например, при подаче напряжения 12 В общий потребляемый ток составит I = 12 / 240 = 0,05 А или 50 мА).
