Общая ёмкость при последовательной схеме

Общая ёмкость при последовательной схеме соединения конденсаторов вычисляется онлайн-инструментом по индивидуальным номиналам каждого элемента электрической цепи. Калькулятор принимает значения отдельных компонентов, выполняет пересчёт через обратные величины и выдаёт точный итоговый параметр сборки. Это позволяет быстро подобрать подходящие детали при проектировании, ремонте или настройке радиоэлектронных устройств. Ручной перевод дольных единиц измерения и вычисление многоэтажных дробей больше не требуются.

Эквивалентная ёмкость, обозначаемая в схемах как C total, представляет собой расчётный показатель одного виртуального накопителя заряда, способного полностью заменить всю цепочку последовательно соединённых деталей без изменения электрических характеристик контура.

При таком способе включения действует фундаментальное правило электротехники. Итоговая ёмкость всей последовательной ветви всегда оказывается меньше номинала самого малого конденсатора, входящего в состав этой цепи. Если соединить друг за другом элементы на 100 мкФ и 1 мкФ, результирующее значение C total опустится ниже отметки 1 мкФ. Понимание этого принципа служит базовой проверкой правильности любых инженерных расчётов перед пайкой или сборкой узла.

Исходные параметры и приведение единиц измерения электроёмкости

Для точного вычисления параметров последовательной сборки требуются исходные данные - номинальная ёмкость каждого отдельного конденсатора, входящего в состав рассматриваемой ветви. На принципиальных электрических схемах эти входные величины обозначаются латинской буквой C с числовым индексом, указывающим на порядковый номер компонента (C1, C2, C3 и так далее). При подготовке данных к расчёту учитывается только паспортный номинал деталей.

Базовой единицей измерения электрической ёмкости в Международной системе единиц (СИ) служит фарад (Ф). На практике один фарад представляет собой огромную величину для большинства стандартных радиоэлектронных узлов, поэтому в технической документации и маркировке радиодеталей применяются дольные единицы. Каждая последующая дольная величина отличается от предыдущей ровно в тысячу раз (на три порядка).

Соотношение базовой единицы СИ и её дольных производных, используемых при проектировании и анализе электрических цепей, приведено в таблице ниже:

Правила взаимного перевода дольных величин

Математические операции над параметрами элементов цепи допускаются только тогда, когда все исходные номиналы приведены к единой размерности. Нельзя подставлять в расчёт одно значение в микрофарадах, а другое в нанофарадах - это приведёт к ошибке на несколько порядков. При подготовке входных параметров все величины переводят в один выбранный масштаб.

Для быстрого и безошибочного приведения номиналов к общей единице измерения используются следующие точные коэффициенты пересчёта между наиболее ходовыми величинами:

• 1 мФ = 1 000 мкФ = 1 000 000 нФ;
• 1 мкФ = 1 000 нФ = 1 000 000 пФ;
• 1 нФ = 0,001 мкФ = 1 000 пФ;
• 1 пФ = 0,001 нФ = 0,000001 мкФ.

При переводе из более крупной единицы в более мелкую (например, из мкФ в нФ) исходное число умножают на 1000. При обратном переходе от младшей дольной величины к старшей (например, из пФ в нФ) числовое значение делят на 1000, сдвигая десятичную запятую на три знака влево.

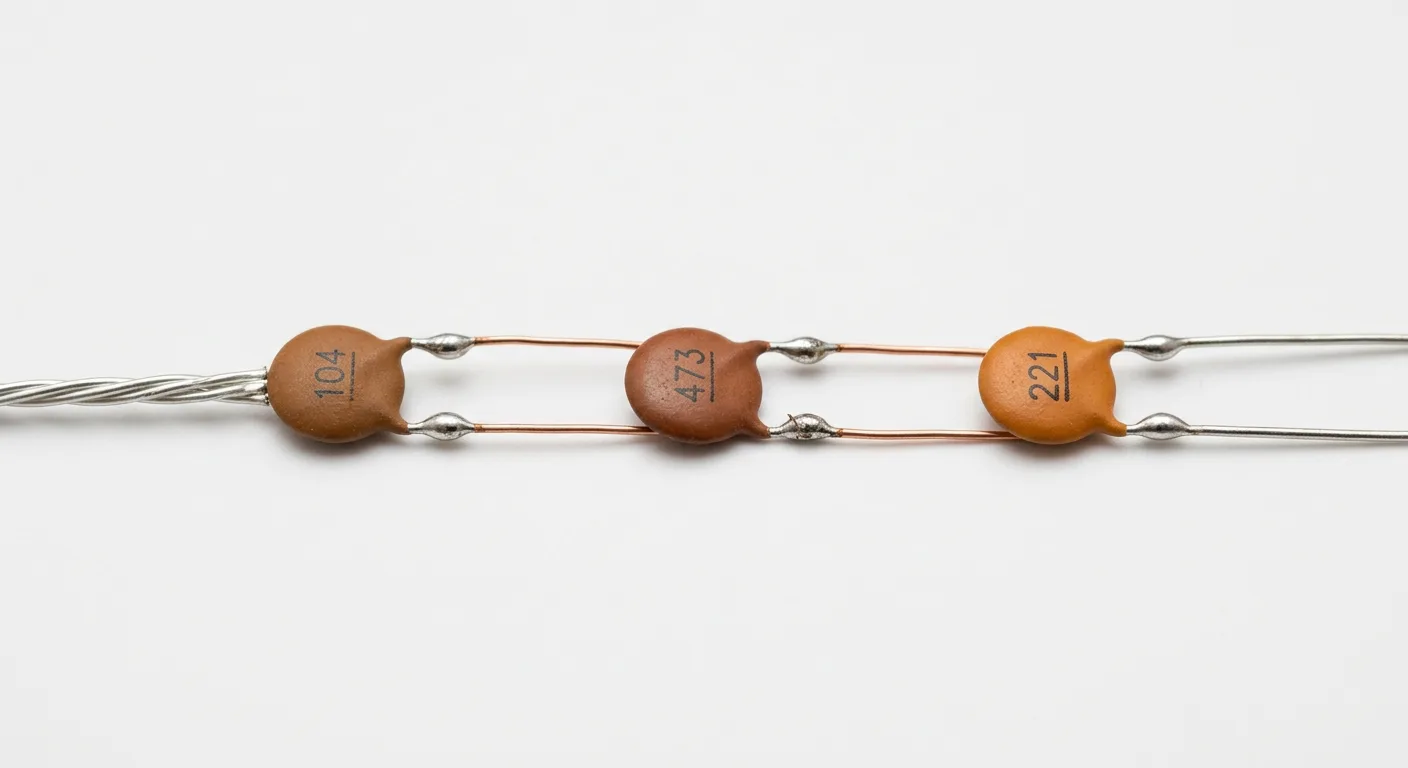

Расшифровка трёхзначного кода маркировки

При ремонте аппаратуры или сборке устройств из имеющихся радиодеталей исходные номиналы часто приходится считывать непосредственно с корпусов элементов. Если на крупногабаритных компонентах ёмкость обычно пишется в явном виде (например, 47 µF или 2,2 nF), то на малогабаритных выводных и поверхностно-монтируемых деталях применяется стандартная трёхзначная цифровая кодировка.

В этом коде исходный параметр всегда зашифрован в пикофарадах (пФ). Первые две цифры обозначают базовое число (мантиссу), а третья цифра указывает на количество нулей (множитель степени десяти), которые необходимо дописать к первым двум знакам. Например, маркировка 104 означает число 10, к которому добавлено четыре нуля: 100 000 пФ. Разделив это значение на тысячу, получаем 100 нФ, а ещё на тысячу - 0,1 мкФ.

Типовые примеры перевода трёхзначных кодов в стандартные единицы измерения для подготовки данных к вычислениям представлены в следующей таблице:

В кодах для малых ёмкостей (менее 10 пФ) вместо десятичной запятой используется латинская буква R. Запись вида 4R7 интерпретируется как 4,7 пФ, а код 0R5 соответствует 0,5 пФ. Исключением из общего правила множителя является цифра 9 на третьей позиции (например, 109), которая в некоторых спецификациях обозначает умножение на 0,1 (то есть 10 × 0,1 = 1 пФ), однако в современной практике для таких номиналов чаще применяется маркировка с буквой R (1R0).

Математические формулы расчёта эквивалентной ёмкости

После приведения всех номиналов к единой размерности вычисление итогового параметра последовательной цепи выполняется по закону сложения обратных величин. Обратная величина общей ёмкости равна алгебраической сумме обратных величин ёмкостей всех отдельных элементов участка цепи:

1 / C_total = 1 / C1 + 1 / C2 + ... + 1 / Cn

Для получения конечного значения C_total в выбранных единицах измерения необходимо разделить единицу на найденную сумму дробей. В развёрнутой прямой записи базовая формула для произвольного количества компонентов принимает следующий вид:

C_total = 1 / (1 / C1 + 1 / C2 + ... + 1 / Cn)

При вычислении вручную основную сложность представляет приведение простых дробей к общему знаменателю или накопление погрешности при промежуточном округлении бесконечных десятичных дробей. Чтобы сохранить точность при работе с некратными величинами, промежуточные результаты деления рекомендуется фиксировать минимум с четырьмя знаками после запятой.

Частные случаи для ускоренного счёта

В инженерной практике широкое распространение получили две производные формулы, которые избавляют от необходимости вычислять обратные дроби в типовых конфигурациях схем.

Если участок цепи состоит ровно из двух конденсаторов, приведение выражения 1 / C1 + 1 / C2 к общему знаменателю и последующее обращение дроби дают формулу отношения произведения к сумме:

C_total = (C1 * C2) / (C1 + C2)

Это уравнение позволяет найти эквивалент за три арифметических действия без перехода к десятичным долям вида 1 / C . Важно учитывать, что правило произведения, делённого на сумму, в таком виде работает строго для двух компонентов. Попытка применить выражение (C1 * C2 * C3) / (C1 + C2 + C3) для трёх элементов является грубой математической ошибкой и приводит к нарушению размерности результата (получению квадратных фарад вместо линейных). При наличии трёх и более элементов расчёт по этой схеме допустимо проводить только попарно: сначала вычислить эквивалент первой пары C12 , а затем подставить его в формулу вместе с третьим элементом C3 .

Второй частный случай относится к сборкам из N идентичных элементов с равной номинальной ёмкостью C (когда C1 = C2 = ... = Cn = C ). Сложение N одинаковых дробей вида 1 / C даёт отношение N / C , что после переворота дроби сводится к простому делению номинала одного компонента на их общее количество в последовательной ветви:

C_total = C / N

Выбор оптимального математического выражения в зависимости от структуры исходных данных приведён ниже:

• Цепь из произвольного числа разнородных элементов ( C1 ≠ C2 ≠ Cn ): применяется базовая формула через сумму обратных величин 1 / (1 / C1 + 1 / C2 + ... + 1 / Cn) .
• Участок ровно из двух конденсаторов любых номиналов: используется формула (C1 * C2) / (C1 + C2) .
• Группа из N элементов одинаковой ёмкости: расчёт выполняется делением номинала одного элемента на их число C / N .
• Смешанная цепочка с повторяющимися парами: сначала находятся эквиваленты идентичных групп по формуле C / N , затем результаты объединяются по формуле двух элементов или через обратные величины.

Математические аналогии в теории электрических цепей

Структура формул для расчёта ёмкости имеет прямое сходство с вычислением активного сопротивления резисторов, но работает в зеркальном порядке относительно топологии схемы. Формула последовательного соединения конденсаторов математически полностью совпадает с законом расчёта параллельного соединения резисторов, где общая проводимость складывается, а эквивалентное сопротивление находится через сумму обратных величин: 1 / R_total = 1 / R1 + 1 / R2 + ... + 1 / Rn .

При этом последовательное включение конденсаторов прямо противоположно их параллельному соединению. Если при параллельной установке выводов ёмкости отдельных элементов просто складываются ( C_total = C1 + C2 + ... + Cn ), увеличивая общую энергоёмкость узла, то последовательная схема всегда приводит к уменьшению итогового параметра пропорционально числу и весу включённых звеньев.

Сравнение расчётных уравнений для базовых пассивных компонентов при разной топологии включения систематизировано в следующей таблице:

Физический смысл последовательного включения конденсаторов

Снижение результирующей ёмкости при последовательной коммутации объясняется геометрическими и электростатическими свойствами плоского конденсатора. Базовая формула электроёмкости одиночного элемента определяется выражением C = (ε * ε0 * S) / d , где ε - относительная диэлектрическая проницаемость изолирующего материала, ε0 - электрическая постоянная, S - полезная площадь перекрытия пластин, а d - расстояние (зазор) между обкладками. Когда несколько элементов с одинаковой площадью обкладок и идентичным типом диэлектрика соединяются в единую последовательную цепь, эффективная площадь пластин и свойства изолирующей среды остаются неизменными, но толщина диэлектрического барьера каждого звена складывается: d_total = d1 + d2 + ... + dn .

Поскольку дистанция между крайними внешними обкладками всей цепи находится в знаменателе формулы, утолщение суммарного зазора ослабляет электростатическое взаимодействие между противоположными полюсами источника питания. Внутренние соединённые между собой обкладки соседних компонентов оказываются электрически изолированными от внешней цепи и образуют эквивалентный промежуточный проводник, который не привносит дополнительного заряда, а лишь раздвигает активные рабочие поверхности на расстояние d_total .

Закон сохранения и равенства электрических зарядов

При подаче напряжения на внешние выводы последовательной цепочки в замкнутом контуре возникает кратковременный ток смещения. Электроны перемещаются под действием электрического поля, формируя на обкладках избыток или недостаток носителей заряда. Поскольку внутренние участки цепи между соединёнными пластинами соседних элементов представляют собой изолированные металлические проводники, общее количество свободных электронов в каждом таком узле остаётся неизменным согласно закону сохранения заряда.

Под действием внешнего потенциала происходит явление электростатической индукции: заряд +Q на первой внешней пластине притягивает точно такой же по модулю заряд -Q на вторую пластину первого элемента. Одновременно на соединённой с ней обкладке второго конденсатора остаётся нескомпенсированный заряд +Q , который, в свою очередь, индуцирует заряд -Q на следующей пластине. В результате во всей последовательной ветви устанавливается строгое равенство электрических зарядов (измеряемых в кулонах, Кл) независимо от индивидуального номинала каждого отдельного звена:

Q_total = Q1 = Q2 = ... = Qn

Именно равенство накопленного заряда Q во всех точках неразветвлённой цепи объясняет, почему вся сборка как единый двухполюсник накапливает ровно столько же кулонов электричества, сколько запасает один отдельно взятый конденсатор из этой цепочки.

Влияние на реактивное сопротивление и ESR сборки

Уменьшение эквивалентной ёмкости напрямую изменяет поведение цепи на переменном токе. Способность конденсатора препятствовать прохождению переменного тока заданной частоты f выражается через ёмкостное реактивное сопротивление (составляющую импеданса), вычисляемое по формуле Xc = 1 / (2 * π * f * C) . Так как C_total при последовательном включении падает, общее реактивное сопротивление Xc_total пропорционально возрастает и становится равным арифметической сумме реактивных сопротивлений всех звеньев:

Xc_total = Xc1 + Xc2 + ... + Xcn

Аналогичным образом складываются и активные паразитные потери внутри компонентов. Реальный конденсатор обладает собственным параметром ESR (эквивалентным последовательным сопротивлением), которое отражает омические потери в выводах, обкладках и диэлектрике. При последовательной топологии паразитные сопротивления элементов включаются друг за другом, что приводит к их прямому суммированию: ESR_total = ESR1 + ESR2 + ... + ESRn .

Изменение физических и электротехнических характеристик участка цепи при добавлении новых последовательных звеньев подчиняется следующим закономерностям:

• Эквивалентный диэлектрический зазор d_total увеличивается пропорционально сумме толщин диэлектрика всех включённых элементов.
• Электрический заряд Q_total в кулонах остаётся строго одинаковым на каждом компоненте и равным общему заряду, прошедшему через входные клеммы цепи.
• Ёмкостное реактивное сопротивление Xc_total возрастает, снижая пропускную способность ветви для переменного тока на фиксированной частоте.
• Суммарный показатель ESR_total увеличивается, что повышает активные тепловые потери при протекании высокочастотных пульсирующих токов через сборку.

Соотношение конструктивных и электрических параметров одиночного компонента и последовательной сборки приведено в сравнительной таблице:

Распределение напряжения и предотвращение электрического пробоя

При подключении последовательной сборки к источнику питания приложенная разность потенциалов распределяется между всеми участниками цепи. Согласно второму правилу Кирхгофа, общее напряжение на клеммах всей ветви равно алгебраической сумме падений напряжения на каждом отдельном компоненте:

U_total = U1 + U2 + ... + Un

Поскольку накопленный электрический заряд Q одинаков для всех последовательно включённых обкладок, напряжение на конкретном участке определяется отношением этого заряда к ёмкости данного элемента. Цепь работает как классический ёмкостной делитель напряжения, подчиняющийся следующей математической зависимости:

U_i = Q / C_i = (U_total * C_total) / C_i

Из этой формулы следует ключевое правило проектирования последовательных цепей: падение напряжения на каждом конденсаторе обратно пропорционально его электроёмкости. Элемент с наименьшим номиналом берёт на себя наибольшую долю общего напряжения сети, тогда как компонент с большой ёмкостью оказывается под минимальным потенциалом.

Например, если подать U_total = 300 В на последовательную пару из конденсаторов C1 = 10 мкФ и C2 = 20 мкФ (где эквивалентная ёмкость C_total составляет около 6.67 мкФ ), распределение потенциалов будет неравномерным:

• На первом элементе ( 10 мкФ ) упадёт U1 = (300 * 6.67) / 10 = 200 В .
• На втором элементе ( 20 мкФ ) упадёт U2 = (300 * 6.67) / 20 = 100 В .

Если номинальное рабочее напряжение первого конденсатора составляет 160 В , расчётное падение потенциала в 200 В разрушит его диэлектрик, несмотря на то что сумма номинальных напряжений двух компонентов может казаться достаточной для трёхсотвольтовой линии.

Риск пробоя диэлектрика на постоянном токе и влияние токов утечки

Даже при выборе конденсаторов абсолютно одинакового номинала по паспорту реальное напряжение никогда не делится между ними строго поровну. В цепях переменного и постоянного тока действуют два независимых дестабилизирующих фактора, создающих угрозу превышения предельно допустимого рабочего напряжения.

Первая причина перекоса потенциалов - технологический допуск (отклонение фактической ёмкости от маркировки). Если два элемента одного номинала имеют разброс параметров в противоположные стороны (например, один в минус, другой в плюс от паспортного значения), в момент зарядки или при работе на переменном токе большее напряжение мгновенно выделится на экземпляре с меньшей фактической ёмкостью.

Вторая и более опасная проблема возникает при длительной работе под постоянным напряжением. Идеального диэлектрика не существует: любой конденсатор характеризуется собственным сопротивлением изоляции R_leak и пропускает сквозь себя малый паразитный ток утечки. В установившемся режиме постоянного тока, когда переходный процесс зарядки обкладок полностью завершён, распределение напряжений перестаёт зависеть от ёмкости C_i и начинает подчиняться закону Ома для активных сопротивлений изоляции:

U_i = I_leak * R_leak_i

Разброс сопротивлений изоляции у компонентов из одной партии может отличаться в несколько раз и дополнительно меняться при локальном нагреве корпуса. На экземпляре с наименьшим током утечки (наибольшим внутренним сопротивлением изоляции) концентрируется основная часть приложенного напряжения источника. Как только это значение превышает предел электрической прочности диэлектрического слоя, происходит пробой первого конденсатора. Его обкладки замыкаются накоротко, и всё полное напряжение источника U_total мгновенно прикладывается к оставшимся элементам цепочки, вызывая каскадный выход из строя всей сборки.

Защита цепи с помощью выравнивающих резисторов

Для принудительной стабилизации потенциалов в цепях постоянного и пульсирующего тока применяют шунтирующие (балансировочные) резисторы. Параллельно каждому конденсатору в последовательной ветви подключается резистор одинакового номинала R_b с малым собственным допуском отклонения сопротивления.

Принцип такой защиты основан на создании внешнего резистивного делителя напряжения. Сопротивление шунтирующего резистора выбирается существенно меньшим, чем собственное сопротивление изоляции конденсатора ( R_b << R_leak ). За счёт этого через внешние резисторы протекает фиксированный уравнительный ток, который многократно превышает хаотичные внутренние токи утечки самих конденсаторов. Разброс параметров диэлектрика перестаёт влиять на схему, и на каждом звене цепи устанавливается строго одинаковое безопасное напряжение.

Ниже представлено сравнение физических процессов распределения потенциалов в зависимости от режима работы электрической схемы:

Помимо выравнивания потенциалов под нагрузкой, параллельные резисторы выполняют функцию безопасности после отключения питания: они образуют замкнутый контур для автоматического разряда обкладок, снимая опасное остаточное напряжение с выводов сборки.

Инженерные сценарии применения последовательных конденсаторных сборок

Последовательное соединение конденсаторов решает специфические конструкторские задачи, когда одиночный заводской компонент не удовлетворяет требованиям электрической схемы по точному номиналу, электрической прочности или роду тока. Целенаправленное снижение общей ёмкости при таком включении становится инструментом тонкой подгонки параметров цепи или неизбежным компромиссом ради кратного повышения надёжности узла.

Подбор нестандартных номиналов для частотно-зависимых цепей

Промышленность выпускает радиодетали строго по стандартизированным шкалам номиналов: для конденсаторов чаще всего применяются ряды E6, E12 и реже E24. При проектировании частотно-избирательных фильтров, фазосдвигающих цепочек или генераторов сигналов расчётное значение ёмкости нередко оказывается между соседними стандартными величинами.

В последовательных RC-, LC- и RLC-цепях малейшее отклонение ёмкости напрямую смещает частоту среза или резонансную частоту контура. Если требуемый номинал меньше доступного в наличии или отсутствует в сетке ряда E12, последовательная комбинация двух-трёх доступных компонентов даёт возможность получить точную промежуточную величину без применения дорогостоящих подстроечных элементов.

Сборка высоковольтных батарей и модулей ионисторов

Второй ключевой сценарий - преодоление потолка допустимого рабочего напряжения отдельного элемента. В силовой электронике, импульсных источниках питания, умножителях напряжения и радиопередающей аппаратуре амплитуда потенциалов часто превышает паспортный предел одиночного конденсатора. Последовательная цепочка распределяет приложенное напряжение между звеньями, позволяя собрать высоковольтную конденсаторную батарею из доступных низковольтных деталей.

Аналогичная инженерная задача возникает при работе с суперконденсаторами (ионисторами). Единичная ячейка ионистора имеет крайне низкий предел пробоя электролита - как правило, от 2,5 до 2,7 В. Для работы в бортовых сетях автомобилей (12-14 В) или буферных накопителях энергии промышленных приводов ячейки объединяют в длинные последовательные блоки. При таком проектировании учитывают, что увеличение количества звеньев ради роста рабочего напряжения пропорционально уменьшает итоговую энергоёмкость сборки.

Встречно-последовательное включение полярных элементов

Обычные оксидно-электролитические и танталовые конденсаторы являются строго полярными: подача обратного напряжения разрушает тонкий слой оксидного диэлектрика, вызывает бурный нагрев и взрыв корпуса. Когда в низкочастотной цепи переменного тока (например, в разделительных трактах аудиоаппаратуры или кроссоверах акустических систем) требуется большая ёмкость в десятки или сотни микрофарад, а габаритные плёночные аналоги не помещаются на плате, применяют встречно-последовательную схему.

Для формирования эквивалентного неполярного узла два полярных конденсатора с одинаковой номинальной ёмкостью соединяют одноимёнными выводами друг к другу: плюсом к плюсу (анодами внутрь) или минусом к минусу (катодами внутрь). Свободные одноимённые выводы образуют неполярную двухполюсную сборку. При такой топологии расчёт параметров подчиняется следующим правилам:

• В каждый полупериод синусоиды переменного тока один из конденсаторов оказывается смещённым в прямом направлении и работает в штатном режиме, а второй находится под обратным потенциалом, который частично шунтируется током утечки.
• Эквивалентная ёмкость неполярной пары вычисляется по стандартной формуле последовательного соединения двух одинаковых элементов и составляет ровно половину от номинала одного конденсатора: C_total = C / 2 .
• Чтобы получить в цепи переменного тока заданную ёмкость C_req , каждый из двух встречно включённых электролитических элементов должен иметь удвоенный номинал: 2 * C_req .

Применение плёночных и керамических конденсаторов в силовых иSMD-узлах

В цепях, где изначально используются неполяризованные компоненты, последовательная схема служит для повышения эксплуатационной живучести и снижения токовой нагрузки на диэлектрик. В силовых фазосдвигающих цепях асинхронных электродвигателей, компрессоров и насосов применяются металлоплёночные полипропиленовые пусковые и рабочие конденсаторы серий CBB60 и CBB65. Их последовательное включение позволяет адаптировать имеющийся ЗИП под нужный пусковой момент двигателя или сформировать запас по напряжению в сетях с частыми коммутационными перенапряжениями.

В компактной поверхностной трассировке печатных плат с компонентами SMD широко практикуется последовательная установка двух многослойных керамических конденсаторов MLCC. Тонкая керамика подвержена механическому растрескиванию при изгибе текстолита платы, что нередко приводит к внутреннему короткому замыканию обкладок. Установка двух элементов MLCC последовательно в цепях фильтрации питания защищает плату от прогорания: при коротком замыкании одного чипа второй принимает на себя всё напряжение сети, предотвращая аварию, а в штатном режиме такая пара просто образует расчётную половинную ёмкость.

Выбор конкретной компонентной базы для последовательной сборки зависит от назначения электрического узла и требуемого результата:

Примеры расчёта общей ёмкости для типовых схем

Практическое вычисление параметров конденсаторных сборок требует строгого соблюдения порядка арифметических действий и контроля размерностей. Ниже разобраны три характерных расчётных сценария, охватывающих соединение разнородных элементов из стандартных рядов, комбинирование разных дольных единиц и построение симметричных высоковольтных или буферных батарей.

Схема из двух конденсаторов разных номиналов

При проектировании фильтра низких частот или подборе фазосдвигающей цепи нередко требуется получить промежуточное значение ёмкости, отсутствующее в стандартном ряду E6 или E12. Рассмотрим последовательное включение двух элементов с номиналами C1 = 47 мкФ и C2 = 100 мкФ .

Поскольку оба исходных значения уже выражены в одних и тех же единицах измерения (микрофарадах), дополнительная конвертация не требуется. Для цепи из двух звеньев вычисление проводится напрямую через отношение произведения номиналов к их сумме по следующему алгоритму:

• Определение числителя путём перемножения исходных ёмкостей: 47 × 100 = 4700 .
• Определение знаменателя путём сложения номиналов: 47 + 100 = 147 .
• Деление полученного произведения на сумму: C_total = 4700 / 147 ≈ 31,97 мкФ .

Полученный результат 31,97 мкФ наглядно подтверждает базовое правило последовательной цепи: эквивалентная ёмкость оказалась заметно меньше меньшего из включённых конденсаторов ( 31,97 мкФ < 47 мкФ ). В практических радиотехнических задачах такое значение функционально заменяет стандартный номинал 33 мкФ с отклонением около 3%, что полностью укладывается в типовой технологический допуск большинства силовых и плёночных элементов.

Цепь из трёх конденсаторов с разными единицами измерения

В высокочастотных каскадах, импульсных блоках питания и сложных LC-контурах последовательно могут оказаться элементы, номиналы которых маркируются в разных дольных единицах. Прямая подстановка таких чисел в формулу без предварительного приведения к единому масштабу приведёт к грубой математической ошибке на несколько порядков.

Допустим, последовательная ветвь состоит из трёх компонентов: плёночного конденсатора C1 = 0,1 мкФ , керамического C2 = 47 нФ и прецизионного C3 = 22000 пФ . Перед началом расчёта все входные параметры приводятся к единой базовой величине - нанофарадам (нФ):

• Первый элемент переводится из микрофарад умножением на тысячу: C1 = 0,1 мкФ × 1000 = 100 нФ .
• Второй элемент остаётся без изменений: C2 = 47 нФ .
• Третий элемент переводится из пикофарад делением на тысячу: C3 = 22000 пФ / 1000 = 22 нФ .

После унификации единиц ( 100 нФ , 47 нФ и 22 нФ ) применяется основная формула через сумму обратных величин:

1 / C_total = 1 / 100 + 1 / 47 + 1 / 22
1 / C_total ≈ 0,01 + 0,02128 + 0,04545 = 0,07673 нФ⁻¹
C_total = 1 / 0,07673 ≈ 13,03 нФ

Итоговая ёмкость всей трёхзвенной цепочки составляет 13,03 нФ (или 0,01303 мкФ , или 13030 пФ ). Наибольшее влияние на ограничение общей ёмкости здесь оказал третий элемент на 22 нФ , так как его обратная величина внесла максимальный вклад в промежуточную сумму.

Сборка из нескольких одинаковых элементов

Последовательное соединение идентичных по параметрам компонентов применяется при создании высоковольтных конденсаторных батарей и силовых буферных накопителей на базе ионисторов. Такой подход позволяет кратно поднять рабочее напряжение сборки, но сопровождается пропорциональным падением общей ёмкости.

Рассмотрим расчёт тягового или пускового модуля для бортовой сети с напряжением 12-15 В, собранного из N = 6 последовательно включённых суперконденсаторов. Каждый отдельный ионистор имеет номинальную ёмкость C = 300 Ф и предельное рабочее напряжение 2,7 В . Поскольку все звенья цепи одинаковы, вычисление сводится к делению номинала одной ячейки на общее количество элементов:

C_total = C / N = 300 Ф / 6 = 50 Ф

В результате шестикратного последовательного масштабирования предельное допустимое напряжение батареи при идеальной балансировке возрастает до 6 × 2,7 В = 16,2 В , однако эквивалентная ёмкость сборки падает ровно в 6 раз - с исходных 300 Ф до 50 Ф . Аналогичная пропорция действует и в высоковольтной импульсной технике: цепочка из 10 одинаковых керамических конденсаторов по 4700 пФ ( 4,7 нФ ) даст на выходе общую ёмкость ровно 470 пФ .

Для быстрой сверки рассмотренных алгоритмов и оценки масштаба изменения параметров все три типовых расчётных случая сведены в итоговую таблицу:
