Эквивалентная ёмкость при параллельной схеме

Эквивалентная ёмкость при параллельной схеме включения нескольких накопительных элементов определяется путем прямого суммирования параметров отдельных компонентов участка цепи. Данный онлайн-калькулятор вычисляет общую емкость конденсаторной сборки, объединенной общими узлами подключения. В качестве входных данных в расчет закладываются индивидуальные номиналы емкости каждого конденсатора, установленного в параллельных ветвях электрической цепи. Итоговым результатом вычисления становится точная суммарная емкость всей сформированной батареи.

Подобный расчет востребован при проектировании и отладке электрических цепей, когда требуется оперативно получить нестандартный номинал из доступных деталей стандартного ряда или собрать емкостную батарею заданной энергоемкости.

Параллельное наращивание номиналов применяется при конструировании сглаживающих фильтров питания, фазосдвигающих цепей электродвигателей и силовых компенсирующих установок. Замена одного крупногабаритного элемента группой параллельных конденсаторов меньшего номинала позволяет гибко варьировать геометрию печатного монтажа и точно подгонять параметры контура под проектные требования. Автоматизированное сложение параметров исключает ошибки при сведении в один узел компонентов с различными дольными единицами измерения.

Формула расчёта и физический принцип параллельного включения

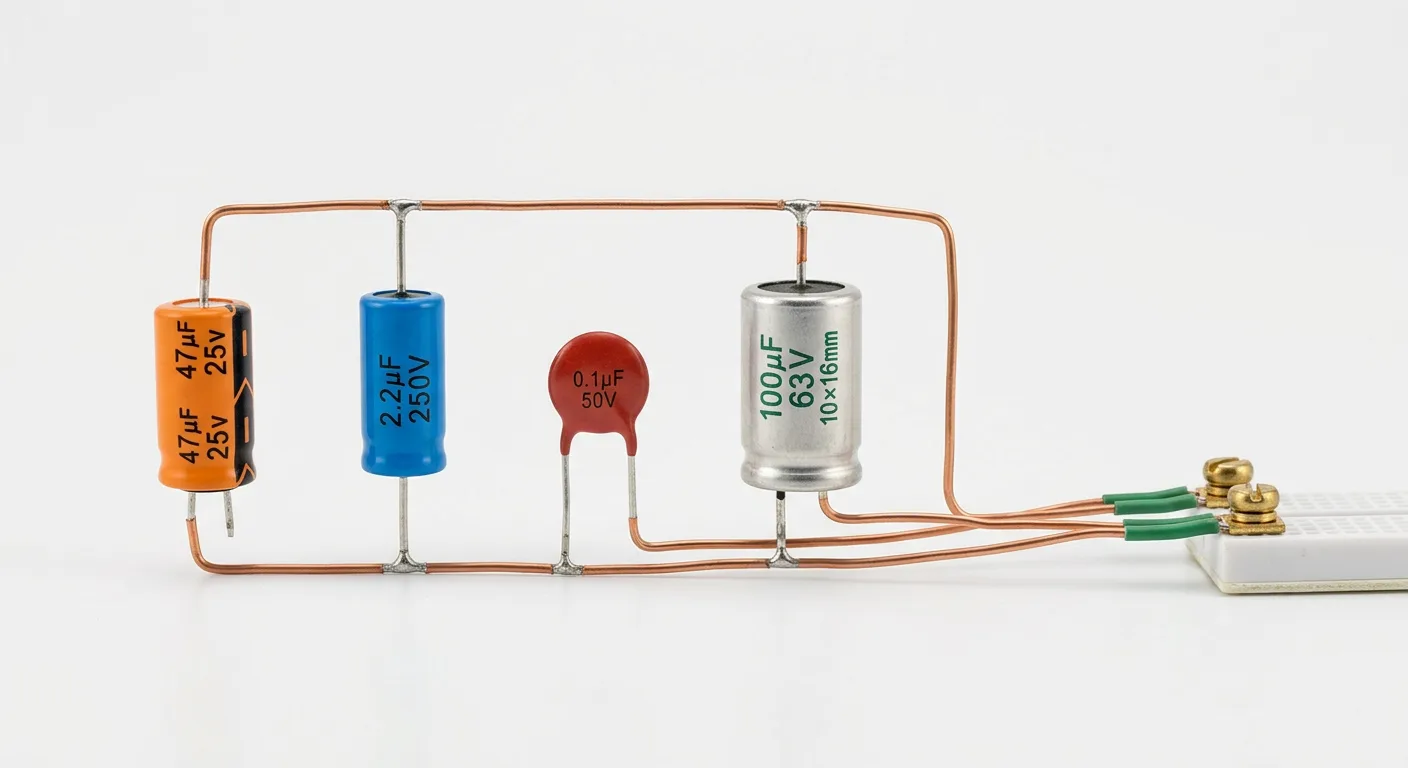

При объединении нескольких конденсаторов в единый параллельный узел их одноименные выводы сводятся в общие электрические точки подключения. Базовая математическая формула для определения эквивалентной емкости такой сборки представляет собой алгебраическую сумму номиналов всех задействованных ветвей:

C_eq = C1 + C2 + ... + Cn

В этом выражении используются следующие переменные:

• C_eq - итоговая эквивалентная емкость всей собранной группы;
• C1, C2, Cn - индивидуальные емкости первого, второго и каждого последующего элемента в параллельных ветвях участка цепи;
• n - общее количество объединенных компонентов.

Прямое сложение номиналов обусловлено тем, что при таком способе монтажа общая способность узла накапливать заряд возрастает пропорционально вкладу каждого добавленного элемента. Добавление в схему любого нового конденсатора всегда увеличивает результирующую емкость контура.

Математический вывод формулы через заряд и потенциал

Справедливость простого суммирования емкостей строго доказывается законами электростатики и правилами распределения токов и напряжений в разветвленных цепях. Вывод итогового уравнения опирается на три фундаментальных соотношения, связывающих напряжение, заряд и электроемкость:

Если подставить выражение для заряда каждого отдельного компонента (Q1 = C1 * U, Q2 = C2 * U и так далее) в уравнение закона сохранения заряда, равенство примет следующий вид:

C_eq * U = C1 * U + C2 * U + ... + Cn * U

Поскольку разность потенциалов U одинакова для всей группы и для каждого отдельного элемента в ветвях, общий множитель U выносится за скобки и сокращается в обеих частях уравнения. В результате остается чистая сумма индивидуальных емкостей: C_eq = C1 + C2 + ... + Cn.

Физическая суть объединения обкладок

С точки зрения физики и геометрии компонентов, параллельное соединение нескольких конденсаторов сводится к прямому наращиванию рабочей поверхности проводников, способных удерживать электрическое поле. Любой плоский конденсатор конструктивно состоит из двух проводящих пластин (обкладок), разделенных слоем диэлектрика. Его собственная емкость определяется классической геометрической зависимостью:

C = (ε * ε0 * S) / d

В этой зависимости S обозначает полезную площадь перекрытия пластин, d - расстояние между обкладками (толщину диэлектрического зазора), а произведения ε и ε0 характеризуют диэлектрическую проницаемость изолирующего материала и электрическую постоянную.

Когда выводы нескольких конденсаторов соединяются попарно, все верхние по схеме пластины образуют единый проводящий контур с одним потенциалом, а все нижние пластины формируют второй общий контур с противоположным потенциалом. Если условно допустить, что объединяемые элементы имеют одинаковую толщину диэлектрика d и идентичный материал изолятора, их параллельное слияние физически эквивалентно сдвигу всех пластин в одну сплошную широкую полосу. Эффективная площадь обкладок такого единого эквивалентного конденсатора становится равной сумме площадей всех отдельных элементов (S_eq = S1 + S2 + ... + Sn) при неизменном зазоре между пластинами. Так как электроемкость прямо пропорциональна площади пластин, увеличение суммарной рабочей поверхности напрямую приводит к арифметическому сложению емкостей.

Единицы измерения ёмкости и приведение к одной размерности

Арифметическое сложение входных параметров при расчёте параллельного узла требует строгого согласования размерностей всех величин. Базовой единицей измерения электроёмкости в системе СИ является фарад (Ф, F). Поскольку ёмкость в один фарад представляет собой крайне большую величину для большинства стандартных радиотехнических цепей, на практике и в маркировке компонентов применяются дольные единицы, образуемые с помощью стандартных десятичных приставок.

В инженерных расчётах и технической документации используются следующие основные и дольные единицы измерения ёмкости:

• Фарад (Ф, F) - базовая единица системы СИ, применяемая преимущественно для оценки параметров емких накопителей энергии.
• Миллифарад (мФ, mF) - тысячная доля фарада, равная 0,001 Ф или 10^-3 Ф.
• Микрофарад (мкФ, μF) - миллионная доля фарада, составляющая 0,000001 Ф или 10^-6 Ф.
• Нанофарад (нФ, nF) - миллиардная доля фарада, соответствующая 0,000000001 Ф или 10^-9 Ф.
• Пикофарад (пФ, pF) - триллионная доля фарада, равная 0,000000000001 Ф или 10^-12 Ф.

При вычислении общей ёмкости параллельной ветви прямое суммирование чисел без учёта их десятичных приставок приводит к грубым математическим ошибкам. Если в одном узле объединяются элементы с номиналами разных порядков - например, при параллельном подключении электролитического конденсатора с номиналом в мкФ и керамического конденсатора, емкость которого выражена в нФ или пФ - перед выполнением операции сложения все слагаемые необходимо привести к единой размерности.

Выбор целевой единицы измерения зависит от удобства интерпретации итогового результата, однако сам принцип расчёта остается неизменным: каждое входное значение умножается или делится на соответствующий кратный коэффициент. Шаг между соседними стандартными дольными единицами (мФ, мкФ, нФ, пФ) всегда равен одной тысяче (10^3).

Для точного взаимного пересчёта наиболее распространённых в схемотехнике единиц используются фиксированные коэффициенты перевода, представленные в таблице:

При переводе значения из более крупной единицы в более мелкую (например, из мкФ в нФ) числовой номинал умножается на 1 000. При обратном переходе от младшей размерности к старшей (например, из пФ в нФ или из нФ в мкФ) исходное число делится на 1 000 на каждую ступень порядка. Только после того, как все переменные уравнения выражены в одних и тех же единицах, выполняется их прямое сложение для получения достоверной эквивалентной ёмкости.

Электрические параметры параллельной конденсаторной батареи

Помимо прямого увеличения общей ёмкости, объединение элементов в параллельный узел напрямую меняет остальные эксплуатационные параметры участка цепи. Поскольку выводы всех компонентов подключены к двум общим узлам, напряжение на каждой ветви одинаково, а токи распределяются между ветвями обратно пропорционально их полным сопротивлениям. Это требует учёта предельных режимов по напряжению, потерь в диэлектрике, паразитных параметров и погрешностей изготовления.

Ограничение по номинальному рабочему напряжению

При параллельном соединении рабочее напряжение не суммируется. К обкладкам каждого отдельного компонента прикладывается полное напряжение между узлами цепи. Поэтому максимально допустимое напряжение всей параллельной батареи жёстко ограничивается минимальным номинальным напряжением самого низковольтного конденсатора в группе:

U_max = min(U_ном1, U_ном2, ..., U_номn)

Если в одну параллельную группу объединены элементы с номиналами 16 В, 25 В и 50 В, то безопасный предел для всей сборки составит 16 В. Подача на такой узел напряжения свыше 16 В приведёт к электрическому или тепловому пробою диэлектрика внутри компонента на 16 В. Пробой обычно вызывает короткое замыкание всей параллельной ветви и выводит схему из строя.

При подборе элементов учитывается род тока в цепи, так как маркировка по постоянному и переменному напряжению различается:

• Маркировка VDC задаёт предельное значение для цепей постоянного или пульсирующего тока, где сумма постоянной составляющей и амплитуды пульсаций не должна превышать паспортный порог самого слабого элемента.
• Маркировка VAC определяет допустимое действующее напряжение в сетях переменного тока с учётом циклического нагрева диэлектрика при перезаряде.

Влияние схемы на ESR, импеданс и ток утечки

Реальный конденсатор обладает не только чистой ёмкостью, но и внутренними активными потерями, сопротивлением выводов и конечным сопротивлением изоляции диэлектрика. В параллельной конфигурации эти характеристики изменяются по законам параллельных разветвлённых цепей:

• Снижение ESR: внутренние активные сопротивления отдельных конденсаторов оказываются включёнными параллельно. Итоговое ESR батареи всегда меньше, чем ESR любого одиночного элемента в сборке. При соединении N одинаковых компонентов общее внутреннее сопротивление падает в N раз, что уменьшает выделение тепла при прохождении больших импульсных токов.
• Уменьшение реактивного ёмкостного сопротивления и импеданса: поскольку реактивное сопротивление переменному току обратно пропорционально частоте и ёмкости, рост эквивалентной ёмкости C_eq ведёт к пропорциональному снижению ёмкостного сопротивления X_C и общего модуля импеданса Z на заданной частоте. Батарея легче пропускает переменную составляющую тока.
• Суммирование токов утечки: неидеальный диэлектрик пропускает через себя малый паразитный постоянный ток. В параллельной схеме пути протекания тока через изоляцию каждого элемента складываются, поэтому общий ток утечки батареи равен арифметической сумме токов утечки всех входящих в неё компонентов.

Характер изменения ключевых параметров сборки по сравнению с одиночным элементом сведён в таблицу:

Расчёт накопленной энергии и учёт допусков номиналов

Накопленная в электрическом поле конденсаторной батареи энергия зависит от полученной эквивалентной ёмкости и квадрата приложенного к узлам напряжения. Поскольку все элементы заряжены до одного потенциала U, суммарная энергия E (в джоулях, Дж) вычисляется через общий показатель C_eq (в фарадах, Ф):

E = (C_eq × U^2) / 2

Применительно к параллельной схеме общий запас энергии равен прямой сумме энергий, удерживаемых каждым отдельным конденсатором группы. Увеличение ёмкости позволяет запасать больше энергии без повышения питающего напряжения, однако при разряде такой батареи на низкоомную нагрузку возрастает пиковый разрядный ток.

На практике фактическая ёмкость собранного узла отличается от идеальной математической суммы из-за производственного разброса параметров. Конденсаторы выпускаются в соответствии со стандартными рядами номиналов (E6, E12, E24), где каждому ряду соответствует свой класс точности и допустимое процентное отклонение от маркировки: например, ±20% для ряда E6, ±10% для E12 и ±5% для E24.

При сложении номиналов абсолютные погрешности отдельных компонентов также складываются. Если все элементы имеют одинаковый процентный допуск (например, ±10%), то и суммарная эквивалентная ёмкость C_eq будет иметь границы отклонения ±10% в худшем случае, когда погрешности всех деталей смещены в одну сторону. Однако при объединении нескольких конденсаторов из одной партии случайные технологические отклонения в плюс и в минус частично компенсируют друг друга, благодаря чему фактическая ёмкость составной батареи часто оказывается ближе к расчётному значению, чем у одного крупного конденсатора с широким допуском.

Правила компоновки и учёт типов конденсаторов в схеме

Математический закон сложения ёмкостей действует одинаково независимо от физической конструкции компонентов, однако при реальной сборке параллельного узла необходимо учитывать конструктивный тип деталей, свойства диэлектрика и полярность выводов. Нарушение правил физической коммутации приводит к деградации диэлектрического слоя, короткому замыканию в ветви или тепловому разрушению корпуса даже при точном соблюдении расчётных номиналов.

Требования к соблюдению полярности выводов

Все конденсаторы делятся на поляризованные и неполяризованные. Поляризованные компоненты предназначены исключительно для работы в цепях постоянного или пульсирующего тока одного направления, где исключена смена знака потенциала на обкладках.

При сборке параллельной группы из полярных деталей действует жёсткое правило одноимённого включения: все положительные выводы (аноды) объединяются в общий плюсовой узел, а все отрицательные выводы (катоды) - в общий минусовой узел. Ошибочное встречное включение хотя бы одного элемента приведёт к тому, что при подаче питания на него поступит обратное напряжение, вызывающее разрушение оксидного слоя, резкий рост тока и выход компонента из строя.

К поляризованным конструкциям, требующим строгого контроля ориентации при монтаже, относятся следующие группы компонентов:

• Алюминиевые электролитические конденсаторы - маркируются широкой полосой со знаком минус на корпусе со стороны катодного вывода, а у новых выводных деталей положительный вывод дополнительно делается длиннее отрицательного.
• Танталовые конденсаторы - отличаются повышенной чувствительностью к обратной полярности и скачкам напряжения; у чип-элементов для поверхностного монтажа и выводных корпусов маркировочная полоса или значок плюс всегда указывают на положительный вывод (анод).
• Суперконденсаторы (ионисторы) - обладают двойным электрическим слоем и сверхбольшой ёмкостью при низком рабочем напряжении, имеют чёткую маркировку полярности на корпусе возле клемм и не допускают переполюсовки.

Особенности включения неполяризованных элементов

Неполяризованные конденсаторы имеют симметричную структуру обкладок и диэлектрика, поэтому не имеют выделенного плюса или минуса. При параллельном монтаже такие детали можно ориентировать в схеме произвольно, соединяя любые выводы между собой без риска пробоя от обратной полярности. Эти компоненты свободно работают как в цепях постоянного тока, так и в сетях переменного напряжения.

В категорию неполярных изделий входят распространённые радиоэлектронные и силовые элементы:

• Керамические конденсаторы - дисковые выводные модели и бескорпусные элементы SMD, применяемые в высокочастотных и низковольтных цепях.
• Плёночные конденсаторы - малогабаритные полиэстеровые и полипропиленовые детали для печатных плат, а также силовые цилиндрические пусковые и рабочие конденсаторы серий CBB60 и CBB65 с клеммным или проводным подключением.
• Бумажно-масляные и металлобумажные конденсаторы - герметичные металлические корпуса серий МБГО и МБГЧ, рассчитанные на работу в силовых цепях постоянного и переменного тока.

Для быстрой проверки правил монтажа перед объединением деталей в общую шину используются сводные характеристики основных конструктивных групп:

Комбинирование разных типов диэлектриков в одном узле

В одной параллельной ветви технически допустимо и часто целесообразно объединять конденсаторы с разными типами диэлектрика - например, подключать неполярный керамический или плёночный элемент параллельно полярному электролитическому или танталовому. В такой смешанной группе вся цепь автоматически переходит в разряд поляризованных: узел можно эксплуатировать только на постоянном напряжении с соблюдением полярности электролитического компонента, тогда как неполярный конденсатор подключается к его выводам любой стороной.

Техническая причина совместного включения разнородных диэлектриков заключается во взаимной компенсации их частотных и конструктивных недостатков. Крупные оксидно-электролитические конденсаторы обеспечивают большой объём ёмкости при малых габаритах, но из-за рулонной намотки обкладок и свойств жидкого или гелевого электролита обладают заметной собственной индуктивностью и повышенным ESR. С ростом частоты тока их способность эффективно пропускать и сглаживать быстрые колебания падает.

Керамические и полипропиленовые плёночные конденсаторы, напротив, имеют сравнительно небольшую ёмкость, но отличаются минимальной паразитной индуктивностью, низкими диэлектрическими потерями и стабильной работой на высоких частотах. Когда такие элементы соединяются параллельно в одном узле, электролитический конденсатор берёт на себя удержание основного заряда и работу с низкочастотными составляющими, а керамический или плёночный элемент обеспечивает мгновенную реакцию на быстрые переходные процессы. При расчёте суммарного показателя C_eq такой комбинированной связки их индивидуальные номиналы складываются по стандартному правилу параллельной цепи.

Практические сценарии применения параллельного соединения и примеры расчёта

Сложение ёмкостей параллельно включённых компонентов используется при конструировании новой аппаратуры, ремонте плат и сборке силовых электроустановок. Такая операция применяется, когда характеристики одного одиночного элемента не закрывают расчётные требования схемы по объёму накапливаемого заряда, частотным свойствам или нагрузочной способности.

Основные инженерные и монтажные задачи

На практике объединение нескольких конденсаторов в параллельный узел решает пять типовых прикладных задач:

• Подбор нестандартного номинала из доступных элементов стандартного ряда. Если расчёт времязадающей цепи, активного фильтра или колебательного контура требует специфического значения ёмкости, которого нет в заводских рядах E6, E12 или E24, нужный параметр набирают суммированием двух или трёх распространённых деталей. Этот же подход выручает при срочном ремонте, когда на складе отсутствует деталь точного номинала, но есть несколько элементов меньшей ёмкости.
• Создание сглаживающих фильтров в блоках питания. В выпрямителях и импульсных преобразователях вместо одного крупного конденсатора часто устанавливают батарею из нескольких параллельных элементов средней ёмкости. Такое решение снижает итоговое ESR узла, уменьшает нагрев за счёт распределения токов пульсаций между корпусами и позволяет разместить фильтр в низкопрофильном корпусе устройства.
• Шунтирование и развязка по питанию для подавления ВЧ помех. В цепях питания микросхем и усилителей параллельно крупным электролитическим накопителям подключают малоёмкие керамические или плёночные элементы. Керамический конденсатор замыкает на общий провод быстрые импульсные наводки и ВЧ шумы, которые не способен отфильтровать основной электролит.
• Набор ёмкости фазосдвигающих конденсаторов для электродвигателей. При подключении трёхфазного асинхронного двигателя к однофазной сети требуется точный подбор рабочего и пускового конденсаторов под конкретную мощность вала. Поскольку нужная ёмкость часто составляет десятки или сотни микрофарад, батарею собирают из нескольких неполярных пусковых или рабочих конденсаторов типа CBB60, CBB65 или МБГО. Параллельная схема также даёт возможность подключать дополнительную пусковую ветвь через кнопку только на время разгона ротора.
• Сборка установок компенсации реактивной мощности. На промышленных объектах с высокой индуктивной нагрузкой применяют конденсаторные установки для повышения коэффициента мощности сети. Они строятся по модульному принципу: параллельные секции косинусных конденсаторов подключаются и отключаются ступенями по мере изменения текущей нагрузки на линии.

Пошаговые примеры расчёта эквивалентной ёмкости

Ниже разобраны математические расчёты для двух характерных ситуаций: объединения элементов одного порядка и сложения номиналов с разными дольными приставками.

Пример расчёта однородных номиналов для фазосдвигающей батареи электродвигателя

При запуске трёхфазного электродвигателя от однофазной сети расчётная рабочая ёмкость фазосдвигающего узла должна составлять 85 мкФ. В наличии имеются неполярные рабочие конденсаторы стандартных номиналов: один на 50 мкФ, один на 20 мкФ и один на 15 мкФ с одинаковым допустимым переменным напряжением 450 VAC.

Последовательность вычисления для однородных величин не требует предварительной конвертации:

• Исходные данные ветвей: C1 = 50 мкФ, C2 = 20 мкФ, C3 = 15 мкФ.
• Проверка размерности: все слагаемые выражены в микрофарадах.
• Вычисление суммы по формуле параллельной цепи: C_eq = 50 + 20 + 15 = 85 мкФ.

Если на момент старта двигателя под нагрузкой параллельно этой рабочей группе через пусковой контакт кратковременно подключается пусковой конденсатор ёмкостью C4 = 100 мкФ, общая ёмкость узла на время разгона составит: C_eq = 85 + 100 = 185 мкФ.

Пример расчёта разнородных номиналов при шунтировании фильтра питания

В узле фильтрации блока питания параллельно соединены три компонента: основной сглаживающий электролитический конденсатор C1 = 470 мкФ, плёночный конденсатор C2 = 470 нФ и блокировочный керамический конденсатор C3 = 10000 пФ. Требуется определить точную эквивалентную ёмкость собранного узла.

Прямое сложение чисел 470, 470 и 10000 даст грубую ошибку, поэтому расчёт выполняется через приведение к базовой единице (микрофарадам):

• Перевод второго номинала из нанофарад в микрофарады: C2 = 470 / 1000 = 0,47 мкФ.
• Перевод третьего номинала из пикофарад в микрофарады: C3 = 10000 / 1000000 = 0,01 мкФ.
• Суммирование приведённых величин: C_eq = 470 + 0,47 + 0,01 = 470,48 мкФ.

Полученный результат 470,48 мкФ наглядно показывает важную практическую закономерность. При шунтировании крупного накопителя малоёмкими ВЧ элементами их математический вклад в общую ёмкость C_eq составляет доли процента и полностью перекрывается заводским допуском основного электролита (который при погрешности 10 процентов для номинала 470 мкФ даёт разброс плюс-минус 47 мкФ). Шунтирующие цепочки в таких схемах устанавливают не для прироста общей ёмкости, а исключительно для улучшения частотного импеданса узла.

В таблице представлены типовые комбинации параллельного включения для различных прикладных задач и результаты их сложения:

Сравнение параллельной схемы с последовательным соединением и расчётом резисторов

При проектировании и анализе электрических цепей распространённой причиной ошибок становится путаница между правилами расчёта разных топологий включения и различных типов пассивных компонентов. Чтобы избежать неверного подбора номиналов и выхода элементов из строя, необходимо чётко разграничивать математические модели для параллельных и последовательных цепей, а также учитывать противоположный характер формул для ёмкости и активного сопротивления.

Сопоставление параллельного и последовательного включения конденсаторов

Выбор между параллельной и последовательной конфигурацией зависит от того, какой параметр цепи требуется увеличить: общую ёмкость или допустимое рабочее напряжение. При параллельном соединении номиналы складываются напрямую (C_eq = C1 + C2), поэтому итоговая ёмкость батареи всегда превышает номинал самого крупного элемента в группе. Напряжение на всех параллельных ветвях остаётся одинаковым, а предел прочности узла по напряжению лимитируется самым низковольтным компонентом.

Последовательное соединение работает по обратному принципу. Эквивалентная ёмкость последовательной цепочки рассчитывается через сумму обратных величин по формуле 1/C_total = 1/C1 + 1/C2 (для двух элементов справедлива запись C_total = (C1 × C2) / (C1 + C2)). В результате общая ёмкость последовательной группы всегда оказывается меньше номинала самого малоёмкого конденсатора в цепи. При этом приложенное к крайним выводам напряжение распределяется между элементами обратно пропорционально их индивидуальным ёмкостям: чем меньше ёмкость конкретного звена, тем большая доля общего напряжения на нём падает. Такую схему применяют в высоковольтных узлах, когда напряжение сети превышает номинал одного доступного конденсатора, жертвуя при этом итоговой ёмкостью.

Наглядно разница в результатах вычислений видна на примере двух одинаковых элементов по 100 мкФ с рабочим напряжением 50 В каждый. При параллельном подключении такая пара образует узел ёмкостью 200 мкФ на 50 В, а при последовательном - эквивалент ёмкостью 50 мкФ, способный работать при суммарном напряжении до 100 В (при условии равномерного распределения потенциалов).

Инверсная аналогия с расчётом резисторов

При переходе от расчёта резистивных цепей к ёмкостным часто возникает механическая ошибка: применение привычных формул закона Ома для участков цепи без учёта физической природы реактивных элементов. Математический аппарат для конденсаторов и резисторов имеет зеркальную (инверсную) структуру относительно топологии схемы.

Причина этой инверсии кроется в том, что реактивное сопротивление конденсатора обратно пропорционально его ёмкости. Когда резисторы соединяют последовательно, пути прохождения тока складываются, увеличивая общее сопротивление. Когда же конденсаторы объединяют параллельно, складываются их токопроводящие способности (ёмкостные проводимости), что математически выражается тем же простым арифметическим сложением номиналов, какое используется для последовательных резисторов.

В сводной таблице приведено прямое сопоставление расчётных формул и поведения параметров для обеих групп компонентов:

Роль параллельного расчёта при сведении смешанных схем

В сложных фильтрах, высоковольтных накопительных батареях и фазосдвигающих контурах часто применяется комбинированное (последовательно-параллельное) включение. Такие схемы позволяют одновременно поднять предельное рабочее напряжение узла и компенсировать потерю ёмкости, неизбежную при одиночном последовательном соединении. Анализ подобных цепей выполняется методом поэтапного эквивалентного свёртывания, где сложение параллельных ветвей выступает одной из базовых операций.

Порядок расчёта смешанной конденсаторной батареи зависит от её внутренней структуры и включает следующие шаги:

• Выделение элементарных узлов: схема визуально разбивается на отдельные контуры, внутри которых элементы соединены исключительно параллельно или строго последовательно.
• Расчёт параллельных групп: для каждого параллельного блока (например, параллельно соединённых конденсаторов C1 и C2, включённых в одну из ступеней) вычисляется промежуточная эквивалентная ёмкость путём прямого сложения C_12 = C1 + C2. На расчётной схеме эта группа заменяется одним виртуальным элементом.
• Свёртывание последовательных ветвей: если в схеме присутствуют параллельно соединённые ветви, каждая из которых состоит из последовательной цепочки элементов, сначала по формуле обратных величин находятся ёмкости этих ветвей, после чего полученные результаты складываются между собой по правилу параллельного соединения.
• Определение итогового номинала: поочерёдное упрощение параллельных и последовательных участков повторяется до тех пор, пока вся разветвлённая цепь не будет приведена к единому эквивалентному значению.

Например, при сборке высоковольтного блока из четырёх конденсаторов по 470 мкФ, где две параллельные пары соединены между собой последовательно, на первом этапе сложение параллельных элементов даёт два эквивалентных узла по 940 мкФ (470 мкФ + 470 мкФ). На втором этапе эти два узла по 940 мкФ рассчитываются как последовательная цепь, что возвращает общую ёмкость всей батареи к исходным 470 мкФ, но уже при удвоенном допустимом напряжении и удвоенной способности пропускать пульсирующий ток.
