Номинал резистора по цветным полосам

Онлайн-калькулятор позволяет быстро определить номинал резистора по цветным полосам и узнать основные электрические параметры выводного радиокомпонента без использования мультиметра. На цилиндрических корпусах постоянных резисторов с осевыми выводами физически мало места для нанесения мелкого цифрового текста, поэтому производители применяют круговые маркировочные кольца. Инструмент переводит эту визуальную комбинацию в точные числовые значения согласно международному стандарту цветовой кодировки IEC 60062 (ГОСТ IEC 60062-2014). Расчет поддерживает схемы маркировки из 4, 5 и 6 колец.

Для получения результата достаточно выбрать количество полос на корпусе детали и последовательно указать цвет каждой из них в интерфейсе калькулятора. Алгоритм мгновенно сопоставит выбранные оттенки со справочными таблицами и выполнит вычисление.

В зависимости от выбранной системы кодировки инструмент определяет следующие характеристики компонента:

• номинальное электрическое сопротивление с автоматическим переводом в удобные единицы измерения (Ом, кОм, МОм, ГОм);
• допустимое отклонение сопротивления от номинала (толерантность) в процентах;
• рабочий диапазон сопротивления (минимальный и максимальный порог с учетом погрешности);
• температурный коэффициент сопротивления (ТКС) в ppm/°C для шестиполосных высокоточных деталей.

Такой способ расшифровки исключает ошибки при ручном пересчете десятичных множителей и ускоряет сортировку радиодеталей перед пайкой печатной платы. Калькулятор также помогает установить номинал сгоревшего в схеме резистора, если его внутренний проводящий слой разрушен, но цветные кольца на защитном покрытии остались различимыми.

Принцип цветовой кодировки и правила чтения полос

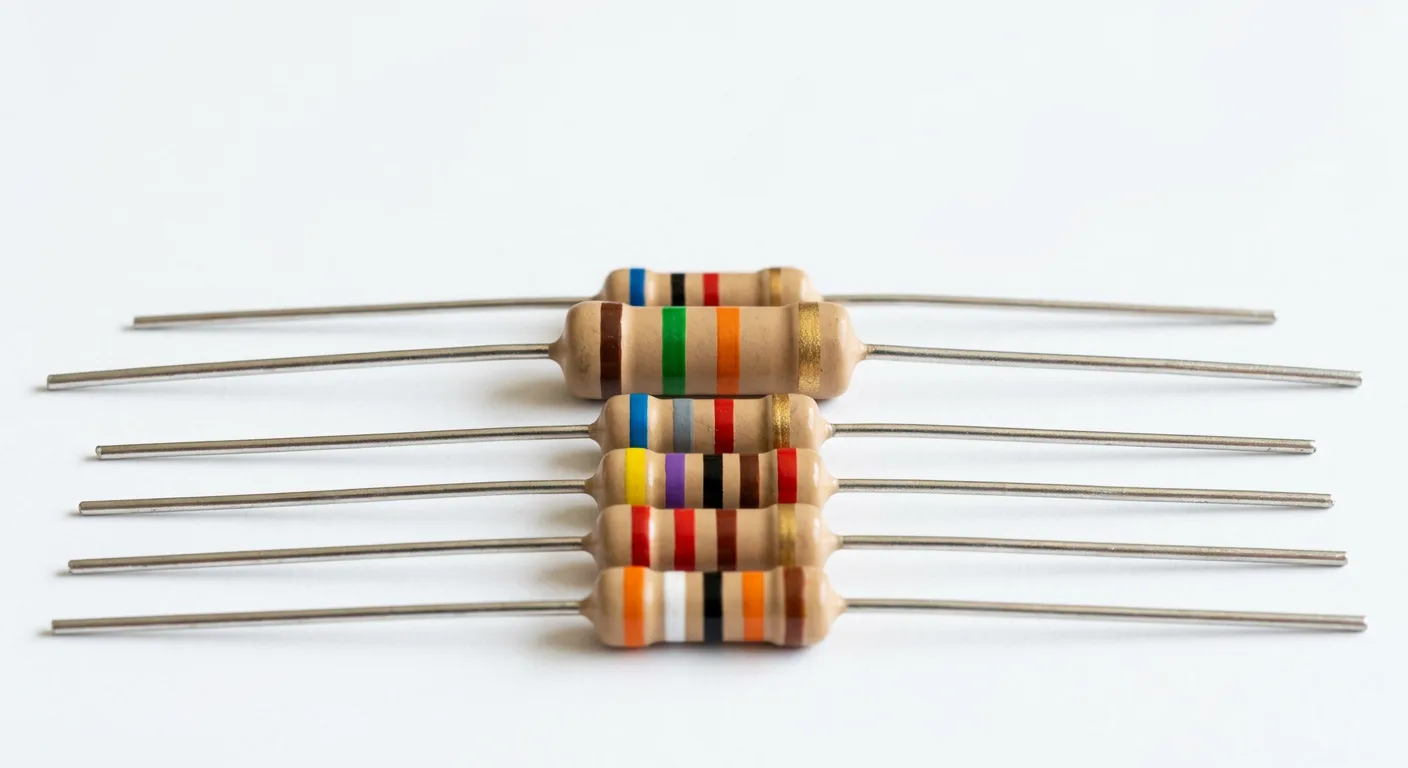

Цилиндрическая форма постоянных резисторов с осевыми выводами для сквозного монтажа усложняет работу с текстовой или буквенно-цифровой штамповкой. При плотной компоновке на печатной плате деталь может быть повернута любой стороной, и плоская надпись окажется обращенной вниз к текстолиту. Замкнутые цветные кольца опоясывают корпус по всей окружности на 360 градусов. Такая геометрия позволяет беспрепятственно считывать характеристики установленного DIP-компонента под любым углом обзора без необходимости выпаивать вывод или подлезать под корпус с зеркалом.

Сама система кодирования работает по позиционному принципу: оттенок кольца задает конкретную цифру или параметр, а порядковый номер полосы определяет, к какой части математической записи это значение относится.

Структура цветового кода

Каждое кольцо на корпусе отвечает за строго определенный параметр. В зависимости от класса точности детали цветовая комбинация включает следующие структурные элементы:

• Значащие цифры (мантисса) формируют базовое число номинала. Первые полосы слева последовательно образуют двузначное или трехзначное целое число без математических действий сложения.
• Десятичный множитель идет сразу после группы значащих цифр. Это кольцо показывает степень десятки, на которую нужно умножить полученную мантиссу, чтобы перевести базовое число в реальное сопротивление. Фактически этот параметр задает количество нулей после мантиссы или смещает десятичную запятую влево для долей ома.
• Допустимое отклонение (толерантность) указывает максимальную технологическую погрешность в процентах в большую или меньшую сторону, на которую реальное сопротивление детали может отличаться от расчетного номинала при комнатной температуре.
• ТКС присутствует на замыкающей позиции у элементов повышенной точности и характеризует обратимое изменение сопротивления при нагреве или охлаждении детали на один градус.

Как определить направление чтения слева направо

Поскольку цилиндрический корпус резистора симметричен, перед вводом оттенков в формулу расчета нужно правильно сориентировать деталь в пространстве. Чтение кода всегда ведется слева направо - от первой значащей цифры мантиссы к кольцу допуска или ТКС. Ошибка в выборе начальной стороны приведет к полной инверсии кода и неверному результату.

Для поиска первой полосы применяются геометрические и логические критерии расположения колец на корпусе:

В практике ремонта и сборки плат встречаются мелкие компоненты, у которых кольца нанесены с одинаковым шагом по центру корпуса, а полоса допуска имеет обычный цвет (например, коричневый или красный вместо золотистого). Если визуально найти начало кода по отступам не удается, последовательность проверяют в обоих направлениях: сначала считывают оттенки слева направо, а затем разворачивают деталь на 180 градусов и повторяют операцию.

Системы маркировки на 4, 5 и 6 полос

После того как деталь правильно сориентирована относительно первого вывода, подсчитывают общее количество колец на корпусе. Число нанесенных линий напрямую зависит от класса точности радиоэлемента и объема технических характеристик, которые производитель заложил в код. В радиоэлектронике применяются три основные схемы кодирования: на 4, 5 и 6 полос, где позиция каждого кольца строго закреплена за определенным параметром.

Ниже представлена сравнительная таблица, показывающая распределение ролей каждого кольца в зависимости от разрядности цветовой схемы.

Четырехполосная маркировка для компонентов стандартной точности

Кодировка из четырех колец - самый распространенный вариант для массовых углеродных и металлопленочных резисторов стандартной точности, используемых в бытовой и промышленной электронике, где не требуется высокая прецизионность номинала. Базовое число здесь формируется всего из двух разрядов, что полностью покрывает стандартную сетку сопротивлений общего назначения.

Структура четырехполосного кода распределяется по корпусу следующим образом:

• 1-я полоса задает старший разряд (десятки) двузначной мантиссы.
• 2-я полоса определяет младший разряд (единицы) мантиссы.
• 3-я полоса указывает на десятичный множитель, на который умножается полученное двузначное число.
• 4-я полоса отвечает за допуск (погрешность) сопротивления.

В старых запасах радиодеталей или специализированных силовых узлах иногда попадаются экземпляры всего с тремя видимыми кольцами. По своей логике это та же четырехполосная система, в которой первые две линии задают мантиссу, третья - множитель, а четвертая полоса допуска просто не нанесена на заводской линии, что указывает на самую широкую стандартную погрешность.

Пятиполосная система для прецизионных резисторов

Для высокоточных (прецизионных) резисторов двух значащих цифр недостаточно, так как их номиналы имеют более мелкий шаг градации и требуют указания сотых долей базового значения. Чтобы записать трехзначную мантиссу, в схему вводится дополнительное кольцо, сдвигающее позиции множителя и погрешности на один шаг вправо.

Первая, вторая и третья полосы последовательно формируют трехзначное число (сотни, десятки и единицы мантиссы). Четвертая полоса выполняет роль десятичного множителя, а замыкающая пятая полоса показывает класс точности (погрешность). Такая схема применяется в измерительных приборах, калибровочных цепях, медицинском оборудовании и аналоговых аудиофильтрах.

На практике важно не перепутать стандартный пятиполосный прецизионный резистор со специальными компонентами военного или аэрокосмического назначения. В таких отраслевых стандартах первые четыре кольца читаются по обычной четырехполосной схеме (две цифры мантиссы, множитель и допуск), а пятая полоса добавлена исключительно для кодирования уровня надежности (нормы отказов в процессе наработки на отказ). Распознать такой случай помогает четвертое кольцо: если оно золотистое или серебристое, перед вами четырехполосный код с дополнительным пятым кольцом надежности, поскольку в обычной пятиполосной системе на четвертом месте стоит только множитель, а допуск вынесен на пятую позицию.

Шестиполосная кодировка с указанием ТКС

Шестиполосная система полностью повторяет структуру прецизионного пятиполосного кода для первых пяти колец: три значащие цифры мантиссы (1-я, 2-я и 3-я полосы), десятичный множитель (4-я полоса) и допустимое отклонение (5-я полоса). Замыкающее 6-е кольцо наносится у самого правого торца и указывает на ТКС.

Такая подробная маркировка востребована при проектировании эталонных источников опорного напряжения, высокоточных датчиков и схем, работающих в условиях сильных перепадов температур. В реже встречающихся военных и специальных отраслевых стандартах шестая полоса вместо температурной стабильности может кодировать норму отказов компонента.

Особый случай: нулевой резистор-перемычка

При осмотре печатных плат нередко попадаются цилиндрические компоненты в стандартном резистивном корпусе, у которых ровно по центру нарисовано всего одно черное кольцо. Это нулевой резистор, который не обладает заданным рабочим сопротивлением и выполняет роль обычной проводящей перемычки (сопротивление близко к 0 Ом).

В схемотехнике и автоматизированном производстве такие детали применяют для решения конкретных конструктивных задач:

• разводка пересекающихся дорожек на односторонних печатных платах без сверления переходных отверстий и добавления второго слоя металлизации;
• использование стандартных автоматических установщиков компонентов, которым проще впаять корпус резистора, чем монтировать отрезок голой проволоки;
• создание конфигурационных перемычек на плате для выбора режимов работы устройства путем запайки или удаления отдельных элементов;
• разделение цифровой и аналоговой земель в одной контрольной точке или организация тестовых разрывов цепи для быстрой диагностики узлов при ремонте.

Для нулевых перемычек расчет по мантиссе, множителю и допуску не требуется - единственная черная полоса сразу указывает на прямое соединение выводов накоротко.

Таблица соответствия цветов числовым значениям, множителям и допуску

Для полноценных постоянных резисторов перевод визуального кода в электрические характеристики регламентируется межгосударственным стандартом ГОСТ IEC 60062-2014 (идентичным международному нормативу IEC 60062). Стандарт жестко закрепляет за каждым из двенадцати применяемых оттенков строгий набор цифровых параметров, исключая разночтения между производителями электронных компонентов.

Один и тот же цвет несет разную смысловую нагрузку в зависимости от того, на какой позиции находится кольцо. В приведенной ниже справочной таблице собраны все нормативные значения для формирования мантиссы, десятичного множителя, допустимого отклонения и ТКС:

Особенности распределения параметров по цветам

В структуре стандарта ГОСТ IEC 60062-2014 прослеживается четкое разделение палитры на две функциональные группы: основную спектрально-ахроматическую шкалу (от черного до белого) и металлизированные краски (золотистая и серебристая). При работе со справочными данными учитывают несколько технических правил и исключений:

• Цифры мантиссы (от 0 до 9) кодируются исключительно первыми десятью цветами. При этом черный цвет со значением 0 может стоять только на второй или третьей позиции мантиссы, так как числовая запись номинала не начинается с нуля. Золотистый и серебристый цвета числовых значений для мантиссы не имеют.
• Показатель степени десятичного множителя для основных цветов полностью совпадает с их значащей цифрой. Например, оранжевому цвету соответствует цифра 3 и множитель 10³ (1 000), а белому - цифра 9 и множитель 10⁹ (1 000 000 000).
• Металлизированные краски в позиции множителя дают понижающие дробные коэффициенты: золотистая полоса соответствует множителю 10⁻¹ (0.1), а серебристая - 10⁻² (0.01). Такая кодировка применяется для маркировки низкоомных компонентов.
• Шкала допусков охватывает широкий диапазон точности. Массовые допуски обозначаются серебристым (±10%) и золотистым (±5%) кольцами, а полное отсутствие полосы точности (в устаревших сериях с тремя кольцами) указывает на погрешность ±20%. Для прецизионных элементов задействованы обычные цвета: коричневый (±1%), красный (±2%), зеленый (±0.5%), синий (±0.25%) и фиолетовый (±0.1%).
• Для сверхточных компонентов с погрешностью ±0.05%, ±0.02% и ±0.01% в актуальной редакции стандарта закреплены оранжевый, желтый и серый цвета, хотя в старой технической документации для допуска ±0.05% традиционно применялся серый цвет. Черный и белый цвета для кодирования допуска не используются.

Значения ТКС, выраженные в миллионных долях на градус Цельсия (ppm/°C) или Кельвин (ppm/K), привязаны к девяти цветам - от черного (250 ppm/K) до серого (1 ppm/K). На практике чаще всего встречаются шестиполосные компоненты с коричневой (100 ppm/K), красной (50 ppm/K), желтой (25 ppm/K), оранжевой (15 ppm/K) и синей (10 ppm/K) шестой полосой, тогда как черный, зеленый и серый цвета в этой позиции появились в более поздних ревизиях стандарта IEC 60062.

Алгоритм расчета сопротивления и примеры расшифровки

Вычисление электрического сопротивления выполняется путем последовательного объединения значащих цифр мантиссы в единое целое число и его последующего умножения на коэффициент десятичного множителя. В зависимости от количества колец на корпусе базовая математическая формула принимает один из двух видов.

Для четырехполосной системы кодировки расчетное выражение записывается через две значащие цифры:

R = (10 × D1 + D2) × M

Для пяти- и шестиполосных компонентов в формулу вводится третий разряд мантиссы:

R = (100 × D1 + 10 × D2 + D3) × M

В этих уравнениях переменная R обозначает итоговое сопротивление в базовых единицах, D1, D2 и D3 - числовые эквиваленты первой, второй и третьей полос соответственно, а M - десятичный показатель множителя (10 ⁿ ). На практике арифметическое умножение разрядов на 10 или 100 заменяют простой конкатенацией: цифры записывают подряд слева направо. Например, комбинация цифр 4 и 7 образует число 47, а последовательность 1, 0 и 0 дает число 100.

Форматирование результата и перевод в кратные единицы СИ

Прямое перемножение мантиссы на крупные множители от 10 ³ до 10 ⁹ дает громоздкие числа с множеством нулей. Чтобы привести результат к стандартному виду, применяемому на принципиальных электрических схемах и в технической документации, значение в базовых Омах делят на соответствующий порядок тысячи и добавляют десятичные приставки СИ.

При использовании понижающих металлизированных множителей (0.1 для золотистого и 0.01 для серебристого кольца) операция умножения сдвигает десятичную точку внутри самой мантиссы влево на один или два знака. Так формируются дробные и низкоомные номиналы без перевода в более мелкие дольные единицы.

Соотношение базовых и кратных единиц измерения, а также правила переноса десятичного разделителя приведены в таблице:

Практические примеры пошаговой расшифровки

Разбор конкретных цветовых комбинаций наглядно демонстрирует работу формулы при разном количестве колец и типах множителя.

Пример 1: Стандартный четырехполосный резистор

Исходная комбинация колец слева направо: желтый, фиолетовый, красный, золотистый.

• Первая полоса (желтая) дает старшую цифру мантиссы: D1 = 4.
• Вторая полоса (фиолетовая) определяет младшую цифру мантиссы: D2 = 7. Объединение двух разрядов формирует базовое число 47.
• Третья полоса (красная) отвечает за множитель: M = 10 ² (100).
• Четвертая полоса (золотистая) фиксирует допустимое отклонение: ±5%.

Подстановка значений в формулу дает: 47 × 100 = 4 700 Ом. После деления на 1 000 для перехода к кратным единицам итоговый параметр записывается как 4.7 кОм ±5%.

Пример 2: Прецизионный пятиполосный резистор

Исходная маркировка на корпусе: коричневый, черный, черный, красный, коричневый.

• Первые три кольца формируют трехзначную мантиссу: коричневый (D1 = 1), черный (D2 = 0) и второй черный (D3 = 0). Конкатенация цифр дает число 100.
• Четвертое кольцо (красное) задает десятичный множитель: M = 10 ² (100).
• Пятое кольцо (коричневое) указывает на точность компонента: ±1%.

Математический расчет: 100 × 100 = 10 000 Ом. Перевод в килоомы путем сокращения трех нулей дает результат 10 кОм ±1%. Если бы аналогичный номинал кодировался в четырехполосной системе, последовательность первых трех колец выглядела бы иначе: коричневый (1), черный (0) и оранжевый множитель (1 000). В пятиполосной системе дополнительный разряд мантиссы компенсируется уменьшением показателя множителя на один порядок.

Пример 3: Низкоомный резистор с дробным множителем

Цветовая последовательность из четырех колец: зеленый, синий, золотистый, золотистый.

• Первая полоса (зеленая) соответствует цифре 5, вторая (синяя) - цифре 6. Сформированная мантисса равна 56.
• Третья полоса (золотистая) находится в позиции множителя и дает дробный понижающий коэффициент M = 10 ^-1 (0.1).
• Четвертая полоса (золотистая) обозначает стандартный допуск ±5%.

Вычисление номинала: 56 × 0.1 = 5.6 Ом. Точка деления смещается внутрь двузначного числа, а результат остается в базовых единицах - 5.6 Ом ±5%. При замене третьего кольца на серебристое (множитель 0.01) аналогичный расчет дал бы сопротивление 0.56 Ом ±5%.

Интерпретация допуска, ТКС и стандартных номинальных рядов серии E

Определение номинального сопротивления дает лишь базовую расчетную точку. При массовом производстве радиодеталей технологический разброс параметров неизбежен, поэтому фактическое сопротивление конкретного экземпляра практически никогда не совпадает с идеальным расчетным числом до долей Ома. Расшифрованные показатели точности и температурной стабильности позволяют перевести теоретический номинал в реальные эксплуатационные границы, внутри которых схема сохранит работоспособность.

Расчет рабочего диапазона сопротивления по допуску

Процент погрешности определяет максимально возможные отклонения фактического сопротивления от заявленного номинала в большую или меньшую сторону на момент выпуска детали с завода (при стандартной комнатной температуре около 20-25 °C). Чтобы найти абсолютные границы допустимого интервала в Омах, номинальное значение умножают на долю погрешности, после чего прибавляют и вычитают полученную величину из базового сопротивления.

Математические формулы для вычисления граничных значений выглядят следующим образом:

• Абсолютное отклонение: ΔR = R _ном × (T / 100), где R _ном - номинальное сопротивление, а T - значение допуска в процентах.
• Минимальное допустимое сопротивление: R _мин = R _ном − ΔR = R _ном × (1 − T / 100).
• Максимальное допустимое сопротивление: R _макс = R _ном + ΔR = R _ном × (1 + T / 100).

Влияние класса точности на разброс параметров наглядно проявляется при сравнении двух резисторов одинакового номинала 10 кОм (10 000 Ом), но с разной системой кодировки:

• Для 4-полосного компонента с золотистой полосой допуска (±5%) абсолютная погрешность составляет 10 000 × 0.05 = 500 Ом. Рабочий диапазон находится в границах от 9 500 Ом (9.5 кОм) до 10 500 Ом (10.5 кОм). Любой резистор из партии с фактическим сопротивлением внутри этого коридора длиной 1 000 Ом считается исправным.
• Для 5-полосного прецизионного компонента с коричневой полосой допуска (±1%) отклонение равно 10 000 × 0.01 = 100 Ом. Допустимый коридор сужается до интервала от 9 900 Ом (9.9 кОм) до 10 100 Ом (10.1 кОм), а при использовании элементов с точностью ±0.1% (фиолетовая полоса) разброс не превышает ±10 Ом (от 9 990 до 10 010 Ом).

Такой расчет применяется при проектировании делителей напряжения, настройке обратной связи операционных усилителей и калибровке измерительных мостов, где выход сопротивления за расчетные рамки приводит к смещению рабочих токов.

Оценка температурного дрейфа по ТКС

В 6-полосной маркировке шестое кольцо указывает ТКС, измеряемый в миллионных долях на градус Цельсия (ppm/°C, что эквивалентно 10 ^-6 /K). Этот параметр показывает, на сколько миллионных долей от исходного значения изменится сопротивление при нагреве или охлаждении корпуса на 1 °C относительно нормальной температуры (обычно 25 °C). Чем меньше числовое значение ТКС, тем выше термостабильность проводящего слоя.

Формула расчета максимального температурного смещения сопротивления (ΔR _T ):

ΔR_T = R_ном × (ТКС / 1000000) × |T_раб − T_0|

В этом выражении T _раб представляет собой текущую рабочую температуру компонента под нагрузкой, а T ₀ - базовую температуру калибровки (25 °C). При положительном ТКС сопротивление растет с нагревом, при отрицательном - снижается. В цветовой кодировке по стандарту IEC 60062 указывается абсолютная величина возможного дрейфа в обе стороны.

Например, прецизионный резистор сопротивлением 100 кОм (100 000 Ом) с шестой желтой полосой (25 ppm/°C) работает внутри закрытого блока питания, где температура среды поднимается с 25 °C до 85 °C (перепад ΔT = 60 °C). Расчет температурного ухода дает: 100 000 × (25 / 1 000 000) × 60 = 150 Ом. Это соответствует дополнительному смещению на ±0.15% от номинала. Если бы в этом же узле использовался компонент с коричневой шестой полосой (100 ppm/°C), тепловой уход составил бы уже 600 Ом (±0.6%), что для высокоточного резистора с заводским допуском ±0.1% полностью перекрыло бы его исходный класс точности.

Связь цветовой маркировки со стандартными рядами номиналов серии E

Промышленность не выпускает резисторы с произвольными числовыми значениями. Все номиналы стандартизированы согласно ГОСТ 28884-90 и международному стандарту IEC 60063, которые группируют значения в логарифмические ряды серии E (E6, E12, E24, E48, E96, E192). Число после буквы E обозначает количество фиксированных значений мантиссы внутри одного десятичного интервала (декады) - например, от 1.0 до 9.9 или от 10 до 99.

Математический шаг между соседними номиналами внутри ряда жестко привязан к допустимой погрешности. Логика стандартизации построена так, чтобы верхняя граница сопротивления одного номинала (с учетом плюсового допуска) вплотную смыкалась или слегка перекрывалась с нижней границей следующего номинала в ряду (с учетом минусового допуска). Именно поэтому количество значащих цифр в цветовой маркировке напрямую зависит от принадлежности детали к конкретному ряду серии E.

В таблице приведено соответствие между рядами номиналов, классом точности и количеством колец на корпусе:

Для перекрытия декады с погрешностью ±10% (ряд E12) или ±5% (ряд E24) достаточно двузначных чисел мантиссы, поэтому такие компоненты маркируются 4 полосами. Когда точность возрастает до ±2%, ±1% и выше (ряды E48, E96, E192), плотность номиналов внутри декады увеличивается настолько, что двузначных чисел перестает хватать для разделения соседних позиций. В результате вводится третий разряд мантиссы, а общее число колец на корпусе увеличивается до 5 или 6. Исключение составляют случаи, когда прецизионный резистор с допуском ±1% выпускается с круглым номиналом из ряда E24 (например, 4.7 кОм) - на его корпус все равно наносят 5 колец с добавлением нуля в третий разряд мантиссы (470 × 10 ¹ Ом).

Проверка направления чтения с помощью рядов серии E

Знание табличных значений серии E служит надежным аналитическим методом проверки при расшифровке симметричных или визуально неоднозначных цветовых кодов. На корпусах некоторых 5-полосных резисторов отступы между кольцами распределены равномерно, а первая и последняя полосы представлены цветами, которые одновременно могут быть и значащей цифрой, и допуском (например, коричневым, красным или зеленым).

Порядок верификации направления чтения по стандартным рядам продемонстрирован на примере 5-полосного компонента с комбинацией колец: коричневый, зеленый, черный, красный, коричневый.

• Прямое чтение (слева направо): первые три полосы (коричневый, зеленый, черный) дают мантиссу 150. Четвертая красная полоса задает множитель 10 ² (100), пятая коричневая указывает на допуск ±1%. Итоговый номинал равен 150 × 100 = 15 000 Ом (15 кОм ±1%). Число 150 присутствует в стандартных рядах E24 и E96 (соответствует базовому коэффициенту 1.50).
• Обратное чтение (справа налево): первые три полосы (коричневый, красный, черный) формируют мантиссу 120. Четвертая зеленая полоса дает множитель 10 ⁵ (100 000), пятая коричневая - допуск ±1%. Расчет дает 12 МОм ±1%. Однако число 120 не входит в ряд E96 (для допуска ±1% ближайшие законные мантиссы в стандарте IEC 60063 - это 118 и 121), а используется только в ряду E24.

При еще более строгом несовпадении - например, если при обратном чтении 4-полосного или 5-полосного кода получается мантисса 25, 310 или 450, которые вообще отсутствуют в стандартных таблицах ГОСТ 28884-90 для соответствующего допуска, - такое направление расшифровки сразу отбрасывается как ошибочное.

Визуальные особенности корпусов и проверка параметров мультиметром

Даже при точном знании стандартных рядов визуальная расшифровка маркировки на реальной печатной плате часто осложняется физическими свойствами защитного покрытия детали. Фоновый цвет корпуса резистора не несет информации о номинале сопротивления, но указывает на внутреннюю конструкцию, материал резистивного элемента и эксплуатационные свойства компонента. Одновременно этот фон выступает оптическим фильтром, который искажает восприятие нанесенных поверх него маркировочных красок.

Базовый оттенок защитного лака или компаунда напрямую зависит от технологии производства радиокомпонента:

Наибольшее количество ошибок при визуальном осмотре возникает в группе теплого спектра: коричневый - красный - оранжевый. У разных производителей пигменты отличаются по насыщенности, поэтому бордово-красное кольцо на синем металлопленочном корпусе легко принять за коричневое, а темно-оранжевое - за красное. Если такой спорный оттенок приходится на полосу десятичного множителя, ошибка всего на один шаг меняет расчетный результат в 10 раз (например, вместо 4.7 кОм получается 470 Ом или 47 кОм). Для минимизации оптических искажений осматривать мелкие детали рекомендуется под увеличительным стеклом при рассеянном дневном свете или под лампой с высокой цветопередачей, избегая узконаправленных светодиодных фонарей с холодным синим спектром.

Определение номинальной рассеиваемой мощности по габаритам корпуса

Цветовая система кодировки передает исключительно сопротивление, допуск и температурный коэффициент, но не содержит информации о номинальной рассеиваемой мощности, измеряемой в ваттах (Вт). Два резистора с абсолютно одинаковым набором колец могут быть рассчитаны на нагрузку 0.125 Вт и 2 Вт. Установка компонента с недостаточной мощностью в силовую цепь приведет к его перегреву и выходу из строя.

На практике допустимую мощность выводного цилиндрического резистора определяют по геометрическим размерам его корпуса (длине и диаметру цилиндра без учета гибких проволочных выводов). Ниже приведены типовые габариты для наиболее распространенных углеродных и металлопленочных компонентов:

• 0.125 Вт (1/8 Вт): длина корпуса около 3.2-3.5 мм, диаметр около 1.5-1.8 мм;
• 0.25 Вт (1/4 Вт): длина корпуса около 6.0-6.5 мм, диаметр около 2.3-2.5 мм (самый массовый типоразмер в бытовой и любительской электронике);
• 0.5 Вт (1/2 Вт): длина корпуса около 8.5-9.0 мм, диаметр около 3.0-3.2 мм;
• 1.0 Вт: длина корпуса около 11.0-12.0 мм, диаметр около 4.0-4.5 мм;
• 2.0 Вт: длина корпуса около 15.0-16.0 мм, диаметр около 5.0-5.5 мм.

Следует учитывать, что современные металлооксидные резисторы повышенной мощности иногда выпускаются в уменьшенных корпусах (компакт-серии), где габариты стандартного 0.5-ваттного элемента соответствуют мощности 1 Вт. В таких случаях матовая серая или голубая окраска служит косвенным признаком термостойкого исполнения.

Контрольное измерение сопротивления мультиметром

Инструментальная проверка омметром или цифровым мультиметром обязательна в двух ситуациях: при неразрешимой неоднозначности чтения симметричного кода и при термической деградации лакокрасочного покрытия. Когда через резистор длительное время протекает ток, близкий к предельному, его корпус разогревается. От высокой температуры пигменты выгорают и темнеют: красная и оранжевая полосы превращаются в буро-коричневые, желтая становится бежевой, а в центральной части цилиндра (где нагрев максимален) краска может обуглиться до черного цвета или полностью осыпаться.

Для получения достоверного результата при контрольном замере мультиметром необходимо соблюдать правила электроизмерений:

• Выпайка одного вывода из схемы. Если измерять сопротивление детали непосредственно на печатной плате, измерительный ток прибора пойдет в обход через параллельно подключенные проводники, катушки индуктивности, конденсаторы или полупроводниковые переходы микросхем и транзисторов. Показания на экране будут заниженными или нестабильными. Достаточно освободить от припоя и приподнять над контактной площадкой только одну ножку резистора, чтобы разорвать сторонние электрические цепи.
• Учет собственного сопротивления щупов при низкоомных замерах. При проверке резисторов номиналом менее 10 Ом (с золотистым или серебристым множителем) сопротивление измерительных проводов мультиметра (обычно от 0.1 до 0.5 Ом) сопоставимо с номиналом самой детали. Перед измерением необходимо замкнуть щупы накоротко, зафиксировать погрешность прибора и вычесть это значение из итогового результата.
• Исключение контакта с кожей рук при высокоомных замерах. При тестировании мегаомных компонентов (с синей, фиолетовой, серой или белой полосой множителя) нельзя прижимать оба металлических щупа к выводам детали голыми пальцами. Сопротивление тела человека составляет от десятков килоом до нескольких мегаом: подключившись параллельно резистору, кожа рук исказит показания прибора в меньшую сторону. Деталь следует фиксировать на изолирующей поверхности или удерживать только за один вывод.

Сопоставление показаний мультиметра с расчетным диапазоном по цветовому коду также помогает выявить скрытый дефект. Если визуально целый резистор с маркировкой 10 кОм ±5% (допустимый интервал от 9.5 до 10.5 кОм) на приборе показывает 14 кОм или бесконечность, это свидетельствует о внутреннем частичном разрушении или обрыве резистивного слоя, и такой компонент подлежит замене.
