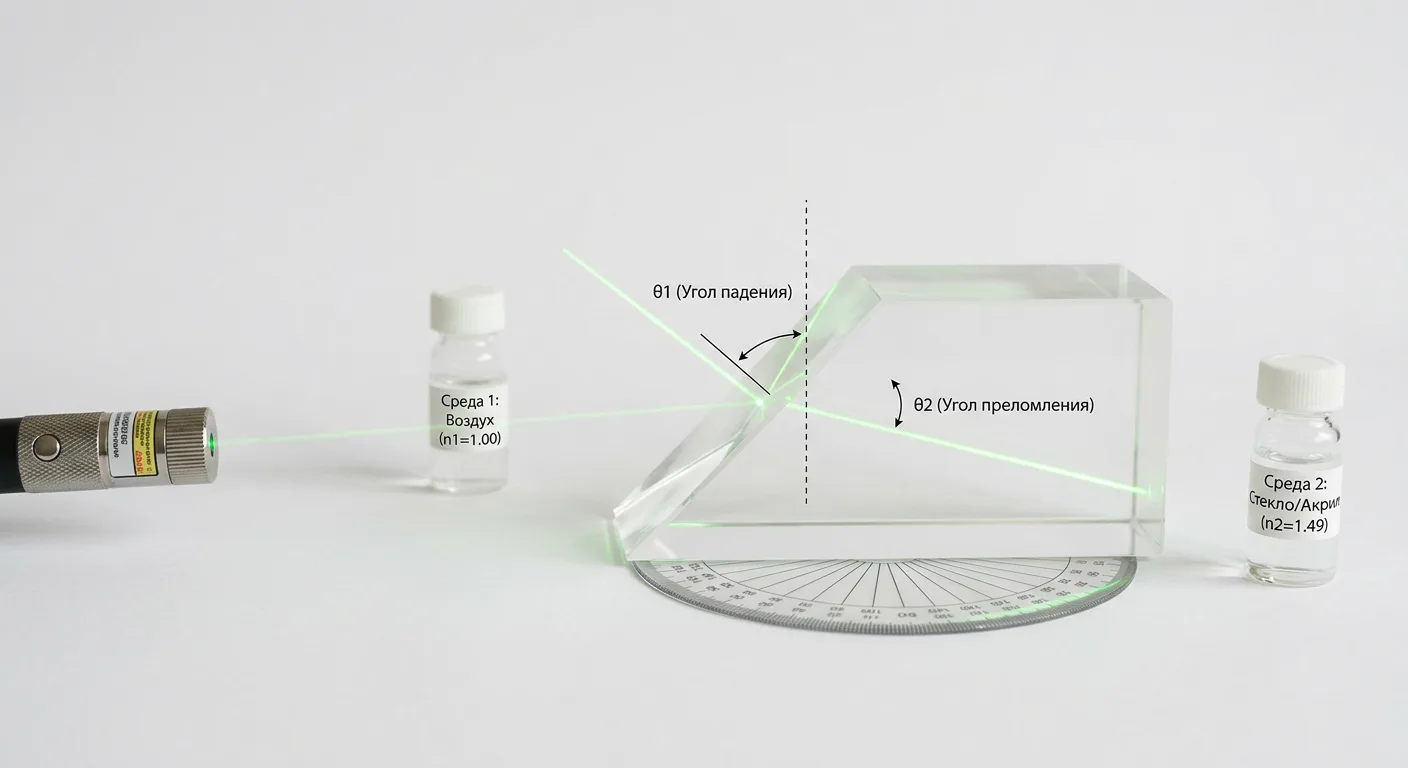

Направление луча после перехода между оптическими средами

Точно определить направление луча после перехода между оптическими средами позволяет онлайн-калькулятор расчёта угла преломления света на границе раздела двух прозрачных веществ. При пересечении границы сред с разной оптической плотностью световой пучок изменяет траекторию своего движения. Инструмент выполняет геометрический расчёт этого отклонения по заданным параметрам исходной и принимающей среды. Пользователь сразу получает точное угловое значение без ручных вычислений тригонометрических функций.

Для выполнения вычислений требуется указать три обязательных входных параметра:

• Угол падения луча (θ₁ или α) - угол между падающим световым лучом и перпендикуляром к поверхности раздела в точке падения.
• Показатель преломления первой среды (n₁) - безразмерный коэффициент вещества, из которого выходит свет.
• Показатель преломления второй среды (n₂) - оптический коэффициент вещества, в которое проникает световой луч.

Результатом расчёта является угол преломления (θ₂ или β), который задаёт новое направление распространения луча во второй среде относительно нормали к границе раздела.

Полученное значение показывает, приближается ли световой луч к перпендикуляру при переходе в более плотную среду или отклоняется от него в менее плотном веществе. Этот расчёт применяется при решении задач по геометрической оптике, проектировании линз, призм и анализе прохождения света через многослойные прозрачные материалы.

Закон Снеллиуса и математическая формула расчёта угла преломления

Физико-математической основой для определения траектории светового пучка на границе раздела двух сред служит закон преломления света, также известный как закон Снеллиуса или закон Снелла-Декарта. Согласно этому фундаментальному правилу геометрической оптики, падающий луч, преломлённый луч и перпендикуляр к поверхности раздела в точке падения лежат в одной плоскости, а отношение синусов углов падения и преломления является величиной постоянной для данной пары веществ.

Базовая формула связи оптических коэффициентов сред и угловых параметров имеет следующий вид:

n₁ · sin(θ₁) = n₂ · sin(θ₂)

В технической и учебной литературе наряду с обозначениями θ₁ и θ₂ часто применяются греческие буквы α и β. В такой записи классическое уравнение принимает форму n₁ · sin(α) = n₂ · sin(β) . Оба варианта математически идентичны и выражают строгий баланс между оптическими характеристиками веществ и геометрией луча.

Выражение искомого угла через арксинус

Чтобы найти непосредственно угол преломления θ₂, базовое равенство необходимо решить относительно тригонометрической функции во второй среде. Сначала выражается синус искомого угла путём деления левой части уравнения на показатель второй среды:

sin(θ₂) = (n₁ / n₂) · sin(θ₁)

Для перехода от значения синуса к градусной или радианной мере угла применяется обратная тригонометрическая функция - арксинус. Итоговое явное алгебраическое выражение для расчёта угла преломления записывается следующим образом:

θ₂ = arcsin((n₁ / n₂) · sin(θ₁))

Порядок выполнения арифметических и тригонометрических операций по этой формуле включает четыре последовательных шага:

• Вычисление тригонометрического синуса известного угла падения sin(θ₁) .
• Нахождение отношения показателей преломления первой и второй среды n₁ / n₂ .
• Перемножение полученных значений для определения величины sin(θ₂) .
• Вычисление арксинуса от полученного произведения, что даёт итоговый угол θ₂.

Применение относительного показателя преломления

В оптических расчётах отношение коэффициентов двух контактирующих сред часто заменяют единым параметром - относительным показателем преломления второй среды относительно первой. Эта безразмерная величина обозначается как n₂₁ и определяется формулой:

n₂₁ = n₂ / n₁

Использование относительного коэффициента сокращает запись расчётных уравнений, когда в исходных данных задачи сразу задано соотношение свойств двух материалов без указания их индивидуальных характеристик. Подстановка параметра n₂₁ меняет вид основных выражений закона Снеллиуса:

Особенности вычисления тригонометрических функций в градусах и радианах

При подстановке угловых величин в расчётную формулу критическое значение имеет размерность углов - градусы (deg) или радианы (rad). Прямая функция синуса принимает на вход угловую меру и возвращает безразмерное число, а обратная функция арксинуса преобразует безразмерный аргумент обратно в угол.

При выполнении вычислений необходимо учитывать правила перевода и соответствия единиц измерения:

• При расчёте sin(θ₁) единица измерения входного угла должна строго соответствовать выбранной угловой мере. Например, для угла в 30 градусов значение синуса равно 0.5, тогда как синус 30 радиан составляет приблизительно −0.988, что приведёт к грубой ошибке в оптической задаче.
• Для перевода градусов в радианы перед вычислением тригонометрической функции величину угла умножают на число пи и делят на 180 по формуле θ(rad) = θ(deg) · π / 180 .
• Результатом вычисления функции arcsin часто является угол в радианах, если используется стандартный математический аппарат. Чтобы перевести полученный результат θ₂ из радиан в привычные угловые градусы, итоговое значение умножают на 180 и делят на число пи: θ₂(deg) = θ₂(rad) · 180 / π .

Геометрия хода луча и правила отсчёта углов на границе раздела сред

Корректность вычисления направления светового луча напрямую зависит от правильного построения геометрической схемы в точке, где луч встречает границу между первой и второй средой. В геометрической оптике все построения выполняются в одной плоскости - плоскости падения, которая объединяет падающий луч, преломлённый луч и вспомогательную базовую линию отсчёта.

Понятие нормали к поверхности в точке падения

Базовым ориентиром для измерения всех угловых величин служит нормаль к поверхности. Нормаль представляет собой воображаемую прямую линию, проведённую строго перпендикулярно (под углом 90°) к границе раздела двух сред ровно в той точке, куда попадает световой луч.

Если граница раздела плоская, нормаль перпендикулярна всей этой плоскости в точке падения. Если же луч падает на криволинейную (например, сферическую или цилиндрическую) поверхность, сначала в точке падения проводится касательная плоскость, а нормаль выстраивается как перпендикуляр к этой касательной. Нормаль проходит сквозь границу в обе среды: верхняя полуось используется для измерений в первой среде, а нижняя - во второй.

Правила отсчёта входного угла падения и искомого угла преломления

В оптических расчётах углы никогда не отсчитываются от самой границы раздела сред. Любое угловое отклонение измеряется исключительно относительно нормали, восстановленной в точке падения луча.

Для точной подготовки исходных данных и чтения результата используются следующие геометрические определения:

Подстановка угла наклона луча к самой поверхности вместо угла относительно нормали является самой частой причиной ошибок при расчётах. Например, если луч направлен под углом 20° к горизонтальной поверхности раздела сред, в расчётную формулу необходимо подставлять угол падения θ₁ = 90° − 20° = 70° , так как именно на эту величину луч отклонён от вертикального перпендикуляра.

Частный случай нормального падения луча

Особым геометрическим режимом является нормальное падение, при котором световой луч направляется строго перпендикулярно к границе раздела двух сред. В этой ситуации траектория падающего луча полностью совпадает с линией нормали.

При таком ходе луча действуют следующие физические и математические условия:

• Поскольку падающий луч и перпендикуляр к поверхности лежат на одной прямой, угол между ними отсутствует, то есть входной параметр θ₁ = 0° .
• Тригонометрический синус нулевого угла равен нулю: sin(0°) = 0 .
• При подстановке нулевого синуса в расчётное уравнение всё подкоренное или аргументное выражение обращается в ноль независимо от конкретных значений показателей n₁ и n₂ : θ₂ = arcsin((n₁ / n₂) · 0) = arcsin(0) = 0° .

На практике это означает, что при перпендикулярном пересечении границы раздела двух прозрачных сред излома траектории не происходит. Луч переходит во вторую среду без изменения первоначального направления и продолжает двигаться прямолинейно вдоль нормали, поэтому результирующий угол преломления θ₂ всегда остаётся равным 0° при любых сочетаниях оптических сред.

Показатели преломления оптических сред и справочные табличные значения

При отклонении падающего луча от нормали на ненулевой угол степень излома его траектории напрямую зависит от оптических свойств обоих веществ. В расчётной формуле эти характеристики задаются входными параметрами n₁ и n₂ , которые представляют собой абсолютные показатели преломления первой и второй прозрачной изотропной среды.

Физический смысл коэффициента преломления и оптическая плотность

Абсолютный показатель преломления n показывает, во сколько раз фазовая скорость распространения электромагнитной волны при прохождении через конкретное вещество меньше, чем в пустом пространстве. Математически этот коэффициент выражается отношением:

n = c / v

Для понимания структуры этого выражения используются следующие физические величины:

• c - фундаментальная скорость распространения света в вакууме;
• v - фазовая скорость света в рассматриваемой прозрачной среде;
• n - безразмерный коэффициент преломления данной среды.

Поскольку делятся две скорости с одинаковой размерностью, коэффициент n не имеет единиц измерения. Фазовая скорость света в любом материальном веществе меньше скорости в вакууме, поэтому численные значения входных параметров n₁ и n₂ для реальных физических сред всегда больше или равны единице ( n ≥ 1 ).

При сравнении двух граничащих друг с другом веществ в геометрической оптике используют понятие оптической плотности, которая напрямую определяется величиной показателя n и не всегда совпадает с обычной механической массовой плотностью:

• Оптически более плотной называется среда с большим значением показателя преломления n , в которой фазовая скорость света ниже.
• Оптически менее плотной называется среда с меньшим значением показателя преломления n , в которой свет распространяется с более высокой скоростью.

Справочная таблица типовых показателей преломления

Для подстановки значений n₁ и n₂ при решении прикладных задач и выполнении оптических вычислений используются стандартные табличные коэффициенты распространённых прозрачных сред:

При вычислениях с участием воздушной среды коэффициент 1.00029 в большинстве инженерных и учебных задач округляют до единицы ( n = 1 ). Исключение составляют высокоточные оптические расчёты и геодезические измерения на больших дистанциях, где требуется учитывать рефракцию в атмосфере до четвёртого-пятого знака после запятой.

Зависимость показателя преломления от длины волны (дисперсия)

Абсолютный показатель преломления любого материального вещества (кроме вакуума) не является строго постоянной константой и зависит от частоты или длины волны падающего монохроматического света. Это физическое явление называется дисперсией света.

В прозрачных оптических материалах с нормальной дисперсией коротковолновое излучение (фиолетовая и синяя части видимого спектра) замедляется сильнее, чем длинноволновое (красная часть спектра). Из-за этого для одного и того же образца стекла или воды показатель n для фиолетового луча оказывается несколько выше, чем для красного. Стандартные справочные таблицы обычно приводят усреднённые показатели преломления, измеренные для жёлтой спектральной линии. Если требуется рассчитать точный ход монохроматического луча (например, для лазерного излучения с конкретной длиной волны), в качестве входных параметров n₁ и n₂ необходимо подставлять коэффициенты, соответствующие именно этой длине волны.

Анализ направления луча, критический угол и полное внутреннее отражение

Знак неравенства между показателями n₁ и n₂ однозначно задаёт характер отклонения светового пучка на границе раздела. Соотношение этих двух параметров определяет, в какую сторону от перпендикуляра сместится траектория после пересечения поверхности и существует ли преломлённый луч при заданном угле падения.

Сравнение траектории луча при разном соотношении оптических плотностей

При наклонном падении света возможны два противоположных сценария изменения угла распространения:

• Переход из оптически менее плотной среды в более плотную ( n₁ < n₂ ). Отношение n₁ / n₂ меньше единицы, поэтому sin(θ₂) всегда меньше sin(θ₁) . Луч после пересечения границы приближается к нормали, а итоговый угол преломления оказывается строго меньше угла падения: θ₂ < θ₁ . В этом режиме вычисление имеет действительное решение при любом угле падения от 0° до 90° .
• Переход из оптически более плотной среды в менее плотную ( n₁ > n₂ ). Коэффициент n₁ / n₂ превышает единицу, из-за чего sin(θ₂) становится больше sin(θ₁) . Переходя в среду с меньшим показателем преломления, луч удаляется от нормали и приближается к самой поверхности раздела. Результирующий угол преломления всегда превышает угол падения: θ₂ > θ₁ .

Критический угол падения и граничное математическое условие

Поскольку при условии n₁ > n₂ угол θ₂ растёт быстрее угла θ₁ , он достигает значения 90° раньше, чем падающий луч ляжет на границу раздела. С математической точки зрения это связано с областью определения функции арксинуса: её аргумент не может превышать единицу в множестве действительных чисел.

Граничное состояние наступает в момент, когда произведение (n₁ / n₂) · sin(θ₁) становится равным 1 . Соответствующий этому условию угол падения называется критическим или предельным углом ( θ_crit ). При θ₁ = θ_crit угол преломления составляет ровно 90° ( sin(90°) = 1 ), а преломлённый луч скользит вдоль границы раздела двух сред.

Значение предельного угла для конкретной пары материалов зависит только от их показателей преломления и вычисляется по формуле:

θ_crit = arcsin(n₂ / n₁)

Расчёт предельного угла имеет смысл исключительно при соблюдении неравенства n₁ > n₂ . Чем сильнее различаются оптические плотности двух граничащих сред, тем меньше дробь n₂ / n₁ и тем при меньшем угле наклона падающего луча достигается пороговое состояние.

Условие возникновения ПВО

Если при переходе из более плотной среды в менее плотную ( n₁ > n₂ ) входной угол падения превышает критический порог ( θ₁ > θ_crit ), подкоренное или тригонометрическое выражение (n₁ / n₂) · sin(θ₁) становится строго больше 1 . В действительных числах арксинус от аргумента больше единицы не существует, поэтому уравнение для нахождения угла θ₂ не имеет решения.

Отсутствие математического корня отражает прямое физическое явление - ПВО. При превышении критического угла свет перестаёт переходить во вторую среду: преломлённый луч полностью исчезает, а вся световая энергия отражается обратно в первую (оптически более плотную) среду по классическому закону отражения, где угол отражения равен углу падения.

Сводная таблица ниже показывает, как соотношение входных параметров влияет на существование преломлённого луча и интерпретацию вычислений:

Примеры расчёта угла преломления в задачах геометрической оптики

Практическое применение расчётной формулы закона Снеллиуса сводится к последовательному вычислению тригонометрической функции заданного угла, масштабированию результата на отношение показателей сред и нахождению обратного синуса. Разберём два базовых сценария с противоположными направлениями изменения оптической плотности.

Переход луча из воздуха в воду

Пусть световой луч падает из воздушной среды на спокойную поверхность воды под углом падения θ₁ = 45° . Справочный показатель преломления первой среды принимается равным n₁ = 1.00 , а второй среды (воды) - n₂ = 1.333 . Так как выполняется условие n₁ < n₂ , ожидаемое значение искомого угла θ₂ должно оказаться меньше исходных 45° .

Пошаговая подстановка исходных величин в формулу θ₂ = arcsin((n₁ / n₂) · sin(θ₁)) даёт следующую последовательность вычислений:

• Определение синуса угла падения: sin(45°) ≈ 0.7071 .
• Вычисление отношения показателей сред и умножение на синус (или деление на показатель второй среды при n₁ = 1.00 ): (1.00 / 1.333) · 0.7071 ≈ 0.5305 .
• Проверка области определения: полученный аргумент 0.5305 строго меньше единицы, следовательно, преломлённый луч существует.
• Нахождение арксинуса и перевод результата в градусную меру: θ₂ = arcsin(0.5305) ≈ 32.04° .

После пересечения водной глади луч отклоняется ближе к перпендикуляру и распространяется в толще воды под углом около 32.04° к нормали. Угол отклонения луча от первоначальной прямолинейной траектории в этом случае составляет 45° - 32.04° = 12.96° .

Выход луча из оптического стекла в воздух

Рассмотрим обратную ситуацию, когда луч движется внутри детали из оптического стекла кронгласс с показателем n₁ = 1.52 и падает на границу раздела с воздухом ( n₂ = 1.00 ) под углом θ₁ = 30° . Здесь первая среда оптически плотнее второй ( n₁ > n₂ ), поэтому при отсутствии ПВО угол преломления должен увеличиться относительно угла падения.

Алгоритм расчёта включает четыре действия:

• Вычисление тригонометрической функции исходного угла: sin(30°) = 0.5 .
• Подстановка коэффициентов сред и расчёт синуса угла преломления: sin(θ₂) = (1.52 / 1.00) · 0.5 = 0.76 .
• Контроль условия прохождения границы: поскольку 0.76 < 1 , угол падения не превысил критический порог (для данной пары сред θ_crit = arcsin(1.00 / 1.52) ≈ 41.14° ), и свет выходит наружу.
• Вычисление итогового угла через обратную функцию: θ₂ = arcsin(0.76) ≈ 49.46° .

При выходе в воздушную среду луч заметно удаляется от нормали: угол между направлением распространения света и перпендикуляром возрастает с 30° до 49.46° .

Последовательное применение расчёта в сложных оптических системах

Базовая операция вычисления θ₂ по трём параметрам на одной границе раздела служит элементарным шагом при анализе прохождения света через многослойные конструкции и оптические приборы. В прикладных задачах по физике и геометрической оптике сложная траектория луча разбивается на отдельные точки пересечения сред, для каждой из которых закон преломления применяется независимо.

Ниже показано, как одиночный расчёт интегрируется в анализ типовых оптических элементов:

При последовательном расчёте нескольких границ критически важно отслеживать смену индексов сред на каждом шаге: показатель второй среды n₂ из предыдущего перехода становится показателем первой среды n₁ для следующего преломления, а все углы на каждом новом участке заново отсчитываются строго от местной нормали, проведённой в новой точке падения.
