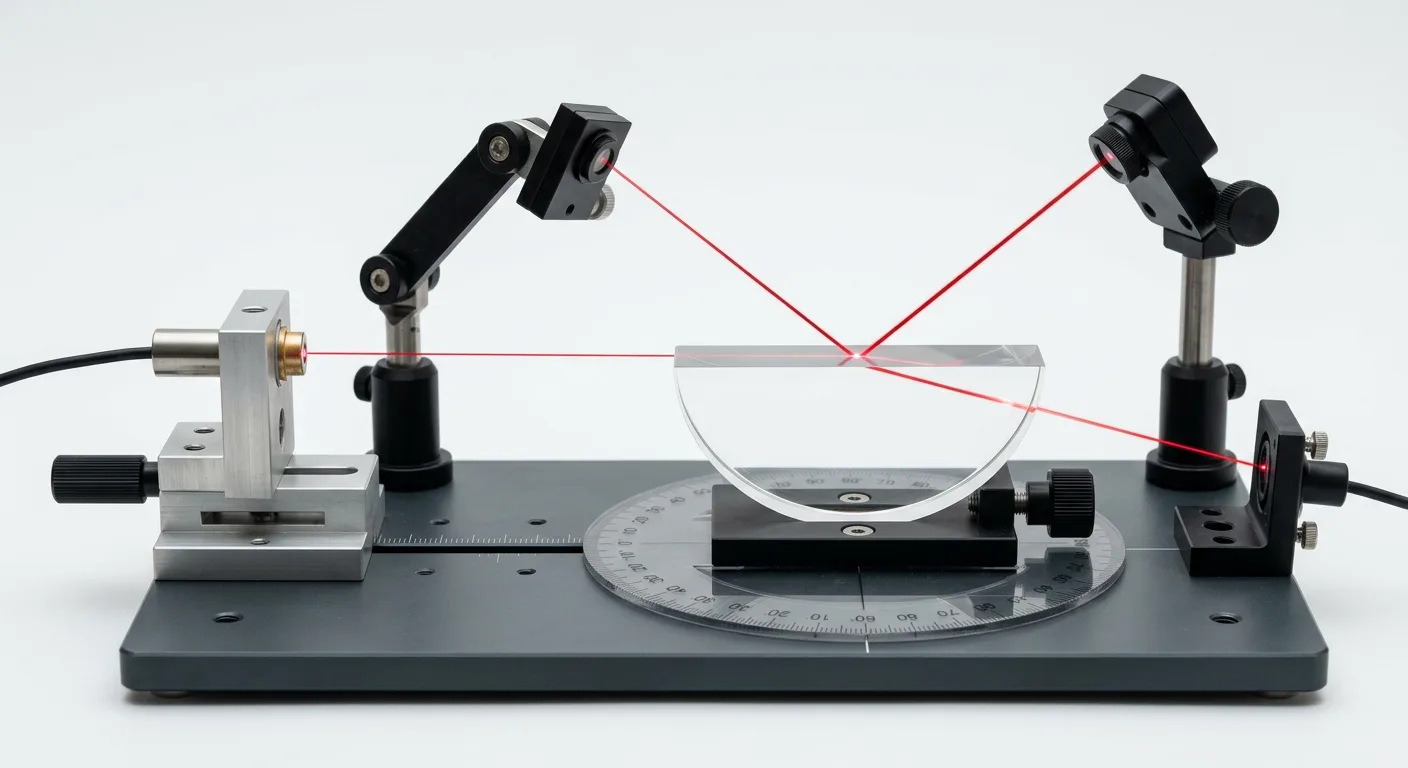

Направление падающего луча относительно поверхности

Точное направление падающего луча относительно поверхности определяет траекторию света после прохождения границы раздела двух прозрачных сред, и онлайн-калькулятор вычисляет угол падения по заданным условиям преломления. Расчёт строится на фундаментальном законе Снеллиуса, который связывает оптические свойства граничащих материалов с угловыми координатами пучка. В качестве входных параметров используются абсолютные показатели преломления первой и второй среды, а также известный угол преломления. Инструмент мгновенно пересчитывает эти величины и выдаёт точное угловое значение в градусах или радианах.

В геометрической оптике угол падения всегда отсчитывается от нормали - перпендикуляра, восстановленного к поверхности в точке падения луча. Это базовое правило позволяет избежать геометрических ошибок при проектировании и анализе оптических систем.

Подобное вычисление решает обратную задачу геометрической оптики, когда известна траектория луча внутри оптического элемента, но требуется восстановить исходный вектор его входа. Операция необходима при расчёте прохождения лазерного пучка через плоскопараллельные пластины, выборе угла ввода излучения в оптоволокно и проверке условий наступления полного внутреннего отражения. Результат расчёта показывает, под каким углом к перпендикуляру необходимо направить источник света в первой среде, чтобы получить требуемое отклонение луча во второй.

Геометрия светового луча на границе раздела двух сред

Построение хода светового пучка опирается на строгую систему геометрических ориентиров. Когда узкий пучок света переходит из одной прозрачной однородной среды в другую, он пересекает физическую поверхность, называемую границей раздела двух сред. Если поверхность в зоне контакта не является идеально плоской (например, при падении на сферическую линзу или цилиндрическое волокно), для геометрических построений используется касательная плоскость, проведённая к поверхности в месте контакта.

Пространственное положение пучка и его дальнейшее разделение однозначно задаются четырьмя базовыми элементами:

• Граница раздела двух сред - линия или поверхность соприкосновения двух материалов с различными оптическими характеристиками, на которой происходит изменение направления распространения волны.
• Точка падения - геометрическая точка на границе раздела, в которую непосредственно приходит падающий световой луч.
• Нормаль - воображаемая прямая линия, представляющая собой перпендикуляр к поверхности раздела сред, восстановленный строго в точке падения.
• Плоскость падения - двумерная плоскость, которая проходит через падающий световой луч и нормаль, проведённую в точке падения.

Определение угловых координат луча

В расчётах геометрической оптики за базу отсчёта всегда принимается нормаль, а не сама физическая поверхность материала. Угол падения (в технической и учебной литературе обозначается как α или θ1) - это острый угол, образованный самим падающим лучом и перпендикуляром к границе раздела в точке падения.

Распространённая ошибка при подготовке исходных данных для расчёта - использование угла скольжения, то есть угла между падающим пучком и самой преломляющей поверхностью. Поскольку нормаль образует с поверхностью прямой угол (90 градусов), при известном угле наклона луча к плоскости раздела φ истинный угол падения находится путём простого вычитания: θ1 = 90° − φ. Если луч направлен строго перпендикулярно к поверхности, он совпадает с нормалью, и в этом случае угол падения равен нулю.

При достижении границы раздела световой поток разделяется на две части: одна возвращается в исходную среду, а вторая проникает в смежный материал. Траектории этих пучков описываются сопутствующими угловыми величинами, сведёнными в таблицу:

Законы преломления и отражения света

Взаимное расположение всех трёх лучей и числовое соотношение их угловых координат подчиняются фундаментальным правилам геометрической оптики. Эти физические принципы позволяют восстанавливать неизвестный угол падения по заданной геометрии прошедшего или отражённого света.

Первый закон преломления света определяет пространственную ориентацию пучков: падающий луч, луч преломлённый и перпендикуляр, проведённый к границе раздела двух сред в точке падения, всегда лежат в одной плоскости (плоскости падения). Это означает, что при прохождении границы луч не отклоняется вбок относительно начальной плоскости, что позволяет свести трёхмерную задачу к двумерному геометрическому чертежу.

Второй закон преломления света устанавливает количественную связь между углами: отношение синуса угла падения к синусу угла преломления является величиной постоянной для двух данных сред и зависит только от их оптических свойств. Именно это тригонометрическое соотношение позволяет однозначно вычислить входной угол θ1, если задана траектория луча во второй среде θ2.

Одновременно с преломлением на границе действует закон отражения света. Согласно этому закону, отражённый луч также находится в плоскости падения, а угол отражения всегда строго равен углу падения. Благодаря этому равенству вычисленный по параметрам преломления угол падения автоматически определяет и точное направление зеркально отражённого пучка в первой среде, что учитывается при оценке бликов и возвратных потерь излучения в оптических приборах.

Математическая модель и вывод угла падения из закона Снеллиуса

Количественное соотношение между направлением светового пучка в первой и второй средах математически описывается уравнением закона Снеллиуса. В канонической форме эта зависимость связывает произведения показателей преломления контактирующих веществ на тригонометрические синусы соответствующих углов:

n1 · sin(θ1) = n2 · sin(θ2)

В технической и учебной литературе по оптике наряду с индексами при греческой букве тета широко применяется альтернативная форма записи через переменные α и β:

n1 · sin(α) = n2 · sin(β)

В этих тождествах используются четыре взаимосвязанные величины:

• n1 - показатель преломления первой среды, из которой выходит падающий луч;
• n2 - показатель преломления второй среды, в которую проникает преломлённый луч;
• θ1 (или α) - искомый угол падения в первой среде;
• θ2 (или β) - известный угол преломления во второй среде.

Алгебраическое преобразование и выражение через арксинус

Для нахождения неизвестного направления входного пучка базовое равенство разрешается относительно тригонометрической функции первого угла. Деление обеих частей исходного уравнения на коэффициент n1 позволяет изолировать синус угла падения в левой части выражения:

sin(θ1) = (n2 / n1) · sin(θ2)

Полученное промежуточное значение показывает безразмерную величину тригонометрической функции, но не сам геометрический угол. Чтобы перейти от значения синуса непосредственно к угловой мере, к обеим частям уравнения применяется обратная тригонометрическая операция - арксинус (обозначается как arcsin или asin). Итоговая расчётная формула для определения угла падения принимает следующий вид:

θ1 = arcsin((n2 / n1) · sin(θ2))

Вычисление по этой формуле выполняется в строгой последовательности арифметических и тригонометрических шагов:

• определение тригонометрического синуса известного угла преломления sin(θ2);
• расчёт отношения показателей преломления второй и первой сред (n2 / n1);
• перемножение полученного коэффициента и значения синуса для нахождения аргумента обратной функции;
• извлечение арксинуса из итогового произведения для получения угловой величины θ1.

Единицы измерения угловых величин и их взаимный перевод

При подстановке числовых значений в тригонометрические функции и интерпретации полученного результата после вычисления арксинуса используются две основные единицы измерения плоских углов: угловые градусы и радианы. В практической геометрии и лабораторных измерениях отсчёт по лимбам гониометров чаще ведётся в градусах (°), тогда как в математическом анализе и вычислительных формулах стандартной безразмерной единицей выступает радиан (рад).

Поскольку развёрнутый угол составляет 180° или π радиан (где константа π приблизительно равна 3,14159265), переход между этими шкалами осуществляется по линейным формулам пересчёта. В таблице приведены математические соотношения для прямой и обратной конвертации угловых координат, а также точные соответствия для характерных положений луча.

При проведении расчётов критически важно соблюдать согласованность размерностей: если прямое вычисление синуса угла преломления sin(θ2) выполняется для аргумента в радианах, а итоговый результат арксинуса требуется получить в градусах, полученное на выходе значение необходимо умножить на коэффициент 180 / π (приблизительно 57,2958° в одном радиане).

Исходные параметры оптических сред и показатели преломления

Для точного вычисления угла падения помимо угловой координаты преломлённого луча необходимы входные параметры n1 и n2, характеризующие оптические свойства веществ по обе стороны от границы раздела. Переменная n1 обозначает показатель преломления первой среды, в которой распространяется падающий пучок, а переменная n2 - показатель преломления второй среды, куда свет переходит после прохождения межфазной поверхности. Оба коэффициента являются безразмерными физическими величинами.

Абсолютный и относительный показатели преломления

Физический смысл коэффициентов n1 и n2 заключается в изменении скорости распространения электромагнитной волны при переходе из одного вещества в другое. Абсолютный показатель преломления среды (n) определяется как отношение скорости света в вакууме к фазовой скорости света в рассматриваемой прозрачной изотропной среде:

n = c / v

В этом выражении используются следующие физические величины:

• c - фундаментальная скорость распространения света в вакууме, составляющая приблизительно 299 792 458 м/с (в прикладных расчётах часто округляется до 3 · 10⁸ м/с);
• v - фазовая скорость световой волны в конкретной материальной среде, выраженная в тех же единицах измерения (м/с).

Поскольку в любом веществе фазовая скорость распространения световой волны меньше, чем в вакууме (v < c), абсолютный показатель преломления для стандартных прозрачных сред всегда больше единицы (n > 1). Исключение составляет сам абсолютный вакуум, для которого коэффициент строго равен единице (n = 1).

При расчётах траектории луча на границе двух веществ также оперируют понятием относительного показателя преломления второй среды относительно первой (обозначается как n21). Он равен отношению абсолютных показателей преломления двух граничащих сред или обратному отношению фазовых скоростей света в них:

n21 = n2 / n1 = v1 / v2

Именно обратная пропорция этого соотношения (n2 / n1) выступает масштабирующим множителем перед синусом угла преломления при нахождении синуса угла падения.

Понятие оптической плотности среды

Величина абсолютного показателя преломления служит мерой оптической плотности вещества. Среда с большим значением коэффициента n называется оптически более плотной, а среда с меньшим значением n - оптически менее плотной. В оптически более плотной среде фазовая скорость световой волны ниже, чем в менее плотной.

Важно разграничивать оптическую плотность и механическую (массовую) плотность вещества, измеряемую в килограммах на кубический метр (кг/м³). Прямой пропорциональной зависимости между этими характеристиками нет: например, многие органические жидкости (изопропиловый спирт, скипидар или растительные масла) обладают меньшей массовой плотностью, чем дистиллированная вода, и всплывают на её поверхность, но при этом имеют более высокий показатель преломления, то есть являются оптически более плотными.

Справочные коэффициенты преломления для типовых сред

Для подстановки входных параметров n1 и n2 в расчётную формулу используются табличные значения, измеренные при нормальных условиях (температура 20 °C, стандартное атмосферное давление). В таблице представлены безразмерные абсолютные показатели преломления для распространённых газообразных, жидких и твёрдых оптических сред (значения приведены для жёлтой спектральной линии натрия с длиной волны λ = 589,3 нм).

Влияние длины волны и дисперсия света

Абсолютный показатель преломления любого вещества (кроме вакуума) не является строгой константой и зависит от частоты или длины волны падающего монохроматического излучения: n = f(λ). Это физическое явление называется дисперсией света. В области нормальной дисперсии, характерной для большинства прозрачных бесцветных материалов в видимом диапазоне спектра, с уменьшением длины волны (при переходе от красного света к фиолетовому) показатель преломления среды возрастает.

Вследствие дисперсии фиолетовые лучи (длина волны около 400 нм) распространяются в стекле или воде с меньшей фазовой скоростью и имеют более высокий коэффициент n, чем красные лучи (длина волны около 700 нм). При высокоточных оптических расчётах для лазерных систем или спектральных приборов в качестве параметров n1 и n2 необходимо задавать значения, строго соответствующие рабочей длине волны источника излучения. Если расчёт выполняется для немонохроматического (белого) света в рамках стандартных задач геометрической оптики, используются усреднённые табличные показатели для середины видимого спектра.

Анализ результата и физические ограничения при преломлении

Итоговое значение искомого угла θ1 напрямую зависит от отношения коэффициентов преломления первой и второй сред. При проверке полученного результата учитывают фундаментальное правило геометрической оптики: световой луч в среде с большей оптической плотностью всегда проходит ближе к перпендикуляру (нормали), чем в менее плотной среде. Исключением является нормальное падение (θ1 = 0° и θ2 = 0°), когда луч пересекает границу раздела перпендикулярно поверхности без изменения исходного направления.

Соотношение углов при переходе между средами

В зависимости от направления хода луча и значений параметров n1 и n2 выделяют два базовых режима преломления, определяющих геометрическое соотношение между входным и выходным углами:

• Переход из оптически менее плотной среды в более плотную (n1 < n2): при таком условии отношение n2 / n1 всегда больше единицы. Следовательно, синус искомого угла больше синуса известного угла преломления, а сам угол падения всегда превышает угол преломления (θ1 > θ2). Луч при входе во вторую среду прижимается к нормали.
• Переход из оптически более плотной среды в менее плотную (n1 > n2): отношение n2 / n1 меньше единицы, поэтому при любом наклонном падении соблюдается неравенство θ1 < θ2. Преломлённый луч удаляется от нормали, приближаясь к самой плоскости границы раздела сред.

Для быстрой проверки корректности вычислений и оценки хода лучей при различных комбинациях входных данных используются следующие критерии:

Математическое условие существования решения и критический угол

Область определения обратной тригонометрической функции арксинус в действительных числах ограничена отрезком от −1 до 1. Так как в задачах геометрической оптики углы падения и преломления рассматриваются в диапазоне от 0° до 90°, синусы этих углов неотрицательны. Для получения физически возможного угла θ1 аргумент арксинуса обязан удовлетворять строгому неравенству:

(n2 / n1) × sin(θ2) ≤ 1

Когда луч переходит из оптически более плотной среды в менее плотную (n1 > n2), дробь n2 / n1 меньше единицы, поэтому произведение (n2 / n1) × sin(θ2) гарантированно остаётся меньше единицы при любом угле θ2 вплоть до 90°. Математическое решение в этой ситуации существует всегда.

При обратном переходе из менее плотной среды в более плотную (n1 < n2) множитель n2 / n1 оказывается больше единицы. Если задать слишком большое значение угла преломления θ2, произведение (n2 / n1) × sin(θ2) превысит единицу, и уравнение не будет иметь решения. С точки зрения физики это означает, что луч, падающий из среды с меньшим показателем n1 (даже при предельном скользящем падении под углом θ1 → 90°), после входа в более плотную среду n2 не может отклониться от перпендикуляра на угол, превышающий строгое пороговое значение.

Граничный случай, при котором синус одного из углов достигает единицы (угол равен 90°, а сам луч скользит вдоль границы раздела сред), определяет величину предельного или критического угла θ_crit. Для пары сред, где луч идёт из более плотной среды в менее плотную (n1 > n2), критический угол падения рассчитывается при условии θ2 = 90° (sin(90°) = 1):

θ_crit = arcsin(n2 / n1)

Если фактический угол падения в оптически более плотной среде превышает величину θ_crit, преломление в менее плотную среду прекращается. Возникает явление полного внутреннего отражения: весь световой поток полностью отражается обратно в первую среду в соответствии с законами отражения, а преломлённый луч исчезает. При решении обратной задачи - поиске угла падения в менее плотной среде (n1 < n2) по заданному углу преломления в более плотной среде - величина arcsin(n1 / n2) выступает верхним физическим пределом для вводимого параметра θ2.

Угол Брюстера и поляризация отражённого света

При анализе падения света на границу диэлектрических сред, помимо изменения траектории луча, учитывают изменение его поляризационных характеристик. В обычных условиях (при отсутствии полного внутреннего отражения) падающий неполяризованный пучок на границе раздела частично преломляется и частично отражается. Оба образовавшихся луча приобретают частичную линейную поляризацию.

Существует единственное значение угла падения, называемое углом Брюстера (θ_B), при котором отражённый от границы диэлектрика луч становится полностью линейно поляризованным в плоскости, перпендикулярной плоскости падения. Геометрическим условием достижения угла Брюстера является строгая перпендикулярность отражённого и преломлённого лучей друг другу, что выражается соотношением:

θ1 + θ2 = 90°

Поскольку угол отражения равен углу падения θ1, при подстановке равенства sin(θ2) = sin(90° − θ1) = cos(θ1) в базовое соотношение Снеллиуса выводится прямая связь между углом Брюстера и показателями преломления двух сред:

tg(θ_B) = n2 / n1

Если в результате расчёта угла падения сумма полученного значения θ1 и исходного угла преломления θ2 составляет ровно 90°, система находится в режиме полной поляризации отражённого пучка, а преломлённый луч при этом достигает максимальной степени частичной поляризации в плоскости падения.

Примеры расчёта направления падающего луча в оптических системах

Определение исходного направления светового пучка по известной траектории преломлённого луча относится к классу обратных задач геометрической оптики. Такая операция применяется при юстировке лабораторных стендов, проектировании призменных и линзовых блоков, а также при решении контрольно-измерительных заданий, включая типовые задачи из кодификатора ФИПИ. Во всех сценариях базовыми входными данными выступают показатели преломления первой и второй среды (n1 и n2) и зафиксированный угол преломления (θ2).

Падение лазерного луча на плоскопараллельную стеклянную пластину и грань призмы

При прохождении монохроматического лазерного излучения из воздушной среды в оптический элемент (плоскопараллельную пластину или входную грань треугольной призмы) часто требуется выставить источник света под таким углом, чтобы внутри стекла луч шёл строго по заданному направлению. Рассмотрим пошаговый расчёт для ситуации, когда луч переходит из воздуха (n1 = 1,00) в тяжёлый крон с показателем преломления n2 = 1,52, а требуемый угол преломления внутри детали составляет θ2 = 25°.

Последовательность вычисления исходного угла падения включает следующие шаги:

• Определение тригонометрической функции известного угла преломления: sin(25°) ≈ 0,4226.
• Вычисление отношения показателей преломления второй и первой среды: 1,52 / 1,00 = 1,52.
• Нахождение синуса искомого угла падения путём перемножения полученных величин: sin(θ1) = 1,52 × 0,4226 ≈ 0,6424.
• Расчёт итогового углового значения через арксинус: θ1 = arcsin(0,6424) ≈ 40,0°.

Полученный результат показывает, что для формирования внутри стеклянной пластины или призмы пучка под углом 25° к нормали, лазерный излучатель необходимо ориентировать под углом 40,0° к перпендикуляру в точке падения.

Ввод излучения в оптоволокно

Аналогичный расчёт используется при согласовании источников когерентного света с волоконно-оптическими линиями (световодами). Чтобы световой поток распространялся по центральной жиле световода за счёт многократного полного внутреннего отражения от внешней оболочки, луч должен войти в торец сердцевины под углом преломления θ2, не превышающим строго определённый конструктивный предел.

Пусть излучение вводится из воздуха (n1 = 1,00) в кварцевую сердцевину оптоволокна с показателем преломления n2 = 1,48. По техническим условиям максимальный угол преломления внутри жилы относительно продольной оси волокна (которая совпадает с нормалью к плоскому торцу) составляет θ2 = 8°.

Подстановка параметров в расчётную модель даёт значение синуса на входе: sin(θ1) = (1,48 / 1,00) × sin(8°) ≈ 1,48 × 0,1392 ≈ 0,2060. Применение обратной тригонометрической функции определяет искомый угол падения на торец световода: θ1 = arcsin(0,2060) ≈ 11,89°. Если направить луч из воздуха под углом к нормали более 11,89°, угол преломления внутри кварцевой жилы превысит 8°, и часть энергии уйдёт в защитную оболочку вместо передачи по каналу.

Обратные задачи геометрической оптики и расчёт угла отклонения

В учебных и экзаменационных заданиях из кодификатора ФИПИ нахождение угла падения часто выступает промежуточным этапом для вычисления угла отклонения луча (δ) от первоначальной прямолинейной траектории. Угол отклонения показывает, на сколько градусов повернул световой пучок после пересечения границы раздела сред, и определяется модулем разности между углом падения и углом преломления: δ = |θ1 − θ2|.

Рассмотрим задачу, в которой узкий пучок света выходит из толщи воды (n1 = 1,33) в воздух (n2 = 1,00). Известно, что в воздухе преломлённый луч распространяется под углом θ2 = 48° к нормали. Требуется восстановить первоначальную траекторию луча под водой и найти угол его отклонения на границе раздела.

Для решения сначала рассчитывается синус угла падения в первой среде (воде): sin(θ1) = (1,00 / 1,33) × sin(48°) ≈ 0,7519 × 0,7431 ≈ 0,5587. Отсюда угол падения подводного луча составляет θ1 = arcsin(0,5587) ≈ 33,97° (при округлении до целых - 34°). Поскольку свет переходит в оптически менее плотную среду, исходный угол в воде меньше угла выхода в воздух. Итоговый угол отклонения луча от первоначального направления равен: δ = |33,97° − 48°| = 14,03°.

В таблице ниже сведены типовые расчётные случаи для различных комбинаций прозрачных сред, демонстрирующие связь входных параметров, найденного угла падения и результирующего отклонения пучка.

При выполнении многоступенчатых расчётов промежуточные значения тригонометрических функций рекомендуется удерживать с точностью не менее четырёх знаков после запятой, иначе погрешность при вычислении арксинуса может сместить итоговый угол на десятые доли градуса.
