Аэродинамическое сопротивление объекта при движении воздуха

Онлайн-расчёт позволяет точно определить аэродинамическое сопротивление объекта при движении воздуха на основе физических параметров среды и геометрии тела. Инструмент вычисляет силу лобового сопротивления, которая возникает при перемещении твёрдого тела в газовой среде или при обтекании неподвижного сооружения набегающим воздушным потоком. Итоговая величина рассчитывается в ньютонах (Н). Этот показатель напрямую определяет величину ветровой нагрузки на строительные конструкции и затраты энергии на преодоление воздушной среды транспортными средствами.

Для получения результата в формулу подставляются четыре базовых параметра:

• плотность газовой среды (ρ), зависящая от температуры, давления и высоты над уровнем моря;
• относительная скорость движения тела и воздушного потока (v);
• площадь поперечного сечения или фронтальной проекции объекта (A);
• безразмерный коэффициент сопротивления формы (Cd или cx).

Точное значение результирующей силы в ньютонах необходимо инженерам, проектировщикам и техническим специалистам для оценки аэродинамических потерь мощности. В строительном проектировании этот параметр задаёт расчётную статическую нагрузку на фасады, опоры, мачты и рекламные щиты при известной скорости ветра.

Математическая модель и формула силы лобового сопротивления

Вычисление базируется на классическом уравнении аэродинамического сопротивления, которое связывает кинетическую энергию набегающего потока с геометрическими характеристиками препятствия:

F_d = ½ · ρ · v² · C_d · A

В этой математической модели каждый множитель отвечает за конкретный физический механизм формирования тормозящего усилия:

• комплекс ½ · ρ · v² характеризует удельную кинетическую энергию движущегося газа в единице объёма;
• параметр A задаёт геометрический масштаб взаимодействия, определяя объём воздушной массы, которую тело вытесняет или тормозит за единицу времени;
• множитель C_d корректирует идеальную модель ударного торможения с учётом реального распределения давления по поверхности и срыва вихрей за объектом.

Динамическое давление и квадратичная зависимость от скорости

Произведение половины плотности среды на квадрат скорости потока (½ · ρ · v²) в аэродинамике выделяют в самостоятельную физическую величину - динамическое давление, или скоростной напор. Этот показатель измеряется в паскалях (Па) и показывает, какое избыточное давление создаёт поток при полном торможении в точке набегания на препятствие. Если умножить динамическое давление на характерную площадь и коэффициент формы, паскали (Н/м²), помноженные на квадратные метры, дают искомую силу F_d.

Наличие второй степени у переменной скорости (v²) определяет закон квадратичной зависимости сопротивления от темпа движения. Изменение кинематического параметра приводит к непропорциональному росту нагрузки на конструкцию. Увеличение скорости в два раза вызывает рост силы сопротивления в четыре раза, а трёхкратное ускорение увеличивает противодействие среды в девять раз. Именно эта нелинейность делает воздушное сопротивление доминирующим фактором нагружения на высоких скоростях, даже если при медленном перемещении оно кажется пренебрежимо малым.

Границы применимости модели и число Рейнольдса

Приведённое квадратичное уравнение даёт точные результаты при обтекании тел со средними и высокими числами Рейнольдса, когда инерционные силы газа значительно преобладают над силами внутреннего вязкого трения. В таких условиях за объектом формируется развитый турбулентный след, а основное противодействие движению создаётся разностью давлений перед телом и в зоне разрежения позади него.

При расчётах необходимо учитывать физические границы применимости данной модели в зависимости от режима течения среды:

Для макроскопических объектов - автомобилей, элементов зданий, рекламных конструкций, беспилотных аппаратов или велосипедистов - воздушный поток практически сразу переходит в режим турбулентного обтекания. Линейный закон Стокса для таких габаритов и скоростей не применяется, а расчёт выполняется исключительно по квадратичной формуле.

Входные параметры расчёта и единицы измерения в системе СИ

Для получения точного результата в ньютонах все исходные переменные перед подстановкой в формулу необходимо привести к базовым единицам измерения СИ. Смешение размерностей - например, подстановка скорости в км/ч при плотности в кг/м³ - приводит к грубым математическим ошибкам, так как производная единица силы (1 Н = 1 кг·м/с²) жёстко привязана к метрам, килограммам и секундам.

Ниже приведена сводная спецификация переменных, участвующих в вычислении, с базовыми единицами и коэффициентами перевода из других распространённых систем:

Плотность газовой или жидкой среды

Плотность (ρ) определяет массу вещества в единице объёма и напрямую влияет на инерционные свойства набегающего потока. В стандартных атмосферных условиях на уровне моря при температуре 15 °C и нормальном давлении 101 325 Па плотность сухого воздуха составляет около 1,225 кг/м³. Это базовое справочное значение используется в большинстве предварительных расчётов для наземного транспорта и строительных конструкций.

При более точных вычислениях необходимо учитывать, что плотность газа не является константой и существенно меняется в зависимости от внешних факторов:

• При повышении температуры воздух расширяется, его плотность падает, а сила сопротивления при прочих равных условиях снижается. В морозную погоду воздух становится более плотным, что увеличивает аэродинамические потери.
• С набором высоты над уровнем моря атмосферное давление падает, что приводит к разрежению воздуха и уменьшению значения ρ.

Относительная скорость потока

В расчётах используется именно воздушная (относительная) скорость (v) - скорость движения объекта относительно самой среды, а не относительно земной поверхности. Если объект движется в полный штиль, его путевая скорость относительно земли полностью совпадает со скоростью набегающего потока.

При наличии ветра необходимо выполнять векторное сложение скоростей. Если тело движется со скоростью v_т строго против встречного ветра со скоростью v_в, то результирующая расчётная скорость потока составит сумму этих величин (v = v_т + v_в). При попутном ветре скорость ветра вычитается из скорости движения объекта. Для неподвижных объектов (зданий, опор, щитов) расчётная скорость полностью равна скорости ветра.

Поскольку в транспортных и метеорологических задачах скорость часто задаётся в несистемных единицах, перед возведением в квадрат её переводят в м/с. Для перевода из км/ч значение делят на 3,6. При работе с англоязычной спецификацией сухопутную скорость в mph умножают на 0,44704, а навигационную скорость в knot - на 0,51444.

Геометрические, безразмерные и выходные величины

Характерная площадь (A) задаётся в квадратных метрах (м²). Если проектные габариты объекта указаны в имперской системе в квадратных футах (ft²), численное значение необходимо умножить на коэффициент 0,092903. При использовании чертежей с размерами в миллиметрах или сантиметрах вычисленную площадь также приводят к м² (1 м² = 10 000 см² = 1 000 000 мм²).

Коэффициент сопротивления (C_d) является безразмерным показателем и выражается простым числом (например, 0,29 или 1,15). Он не зависит от используемой системы единиц измерения, но требует, чтобы характерная площадь A выбиралась по тому же правилу, которое применялось при экспериментальном или расчётном определении самого коэффициента C_d.

Итоговым результатом вычислений выступает сила аэродинамического сопротивления (F_d), выраженная в ньютонах (Н). При работе с высокими нагрузками полученное значение удобно переводить в килоньютоны (делением на 1000). Если требуется сопоставить результат с технической документацией в американской или британской системе мер, где сила измеряется в фунт-силах (lbf), полученное значение в ньютонах делят на 4,44822 (или умножают на 0,22481).

Коэффициент аэродинамического сопротивления и площадь миделя

Индивидуальные свойства обтекаемого тела задаются в расчёте через два взаимосвязанных параметра: геометрический размер поперечного сечения и безразмерный аэродинамический коэффициент формы. Если плотность среды и скорость определяют энергию самого набегающего потока, то переменные A и C_d показывают, какую долю этой энергии объект преобразует в тормозящую силу.

Площадь поперечного сечения и понятие миделя

В задачах внешней аэродинамики за характерную площадь A принимается площадь миделя (миделевого сечения) - площадь фронтальной проекции объекта на плоскость, расположенную строго перпендикулярно вектору скорости невозмущённого потока. По сути, это площадь плоской тени, которую отбрасывал бы объект, если бы источник параллельных лучей света находился прямо перед ним по курсу движения.

Для тел простой геометрии площадь миделя вычисляется по базовым геометрическим формулам:

• для сферы или круглой пластины радиусом R фронтальная проекция представляет собой круг площадью A = π · R² (или π · D² / 4 через диаметр D);
• для прямоугольного щита, контейнера или плоской грани шириной b и высотой h, ориентированных поперёк потока, площадь равна A = b · h;
• для длинного цилиндра диаметром D и длиной L, обтекаемого поперёк продольной оси, проекцией служит прямоугольник площадью A = D · L.

У объектов сложной пространственной формы (транспортных средств, архитектурных элементов, спортсменов) контур фронтальной проекции не описывается простыми уравнениями. В автомобилестроении для предварительной инженерной оценки площадь миделя легкового автомобиля иногда приближённо оценивают как произведение габаритной ширины кузова (без учёта боковых зеркал) на габаритную высоту, умноженное на эмпирический коэффициент заполнения контура (обычно около 0,80-0,85). Для точных расчётов фронтальную проекцию определяют по трёхмерным CAD-моделям или путём цифровой обработки ортогональных фотографий объекта спереди.

При изменении ориентации тела относительно потока площадь миделя меняется. Если плоская пластина или крыло поворачиваются под углом к набегающему воздуху, площадь фронтальной проекции меняется пропорционально синусу или косинусу угла поворота, что требует пересчёта обоих геометрических параметров задачи.

Физический смысл коэффициента лобового сопротивления

Коэффициент лобового сопротивления C_d (в русскоязычной и европейской автомобильной литературе часто обозначается как c_x) характеризует степень обтекаемости формы тела. Два объекта с абсолютно одинаковой площадью миделя A могут испытывать разную в десятки раз силу сопротивления при одной и той же скорости движения исключительно из-за различий в геометрии носовой и кормовой частей.

Полное аэродинамическое сопротивление, отражаемое коэффициентом C_d, складывается из двух основных физических механизмов:

• Сопротивление давления (сопротивление формы). Возникает из-за разности давлений перед телом и за ним. На фронтальной поверхности поток тормозится, образуя зону повышенного статического давления. За телом, особенно при резком изменении контура или наличии острых кромок, происходит срыв пограничного слоя и образуется турбулентный вихревой след - зона разрежения (пониженного давления). Возникающий перепад давлений буквально «тянет» объект назад. Для плохообтекаемых тел (пластин, зданий, грузовиков, цилиндров) сопротивление давления составляет до 80-95% от общей величины C_d.
• Сопротивление трения. Обусловлено вязкостью воздуха и касательными напряжениями внутри тонкого пограничного слоя, непосредственно прилегающего к поверхности объекта. Частицы воздуха тормозятся о поверхность тела, передавая ему импульс. Этот компонент преобладает у хорошо обтекаемых, вытянутых вдоль потока каплевидных тел с плавным сужением кормовой части, где отрыв потока и вихреобразование сведены к минимуму.

Помимо геометрии и гладкости поверхности, значение C_d зависит от режима обтекания. У тел с плавными очертаниями (например, у сферы или кругового цилиндра) при достижении критической скорости происходит так называемый кризис сопротивления: ламинарный пограничный слой переходит в турбулентный, точка отрыва потока смещается назад к корме, вихревой след резко сужается, и величина C_d скачкообразно падает в два-три раза. У тел с фиксированными острыми кромками (например, у прямоугольной пластины или куба) точка срыва потока жёстко привязана к углам геометрии, поэтому их коэффициент C_d остаётся практически постоянным в широком диапазоне скоростей.

Справочные значения C_d для типовых форм и объектов

Для выполнения инженерных и учебных расчётов при отсутствии собственных экспериментальных данных используются табличные значения C_d, приведённые к площади фронтальной проекции (миделя) при развитом дозвуковом турбулентном обтекании:

При подстановке справочного значения важно учитывать, что в некоторых узких дисциплинах (например, в авиастроении для крыльев или в судостроении для корпусов) коэффициенты сопротивления могут нормироваться не по площади миделя, а по площади крыла в плане или по площади смоченной поверхности. В стандартную формулу лобового сопротивления необходимо подставлять именно ту площадь A, относительно которой был вычислен выбранный коэффициент C_d.

Методы определения коэффициента сопротивления

Поскольку аналитически вывести точное значение C_d для тела произвольной формы невозможно из-за сложности расчёта зон отрыва потока, на практике применяют два основных подхода.

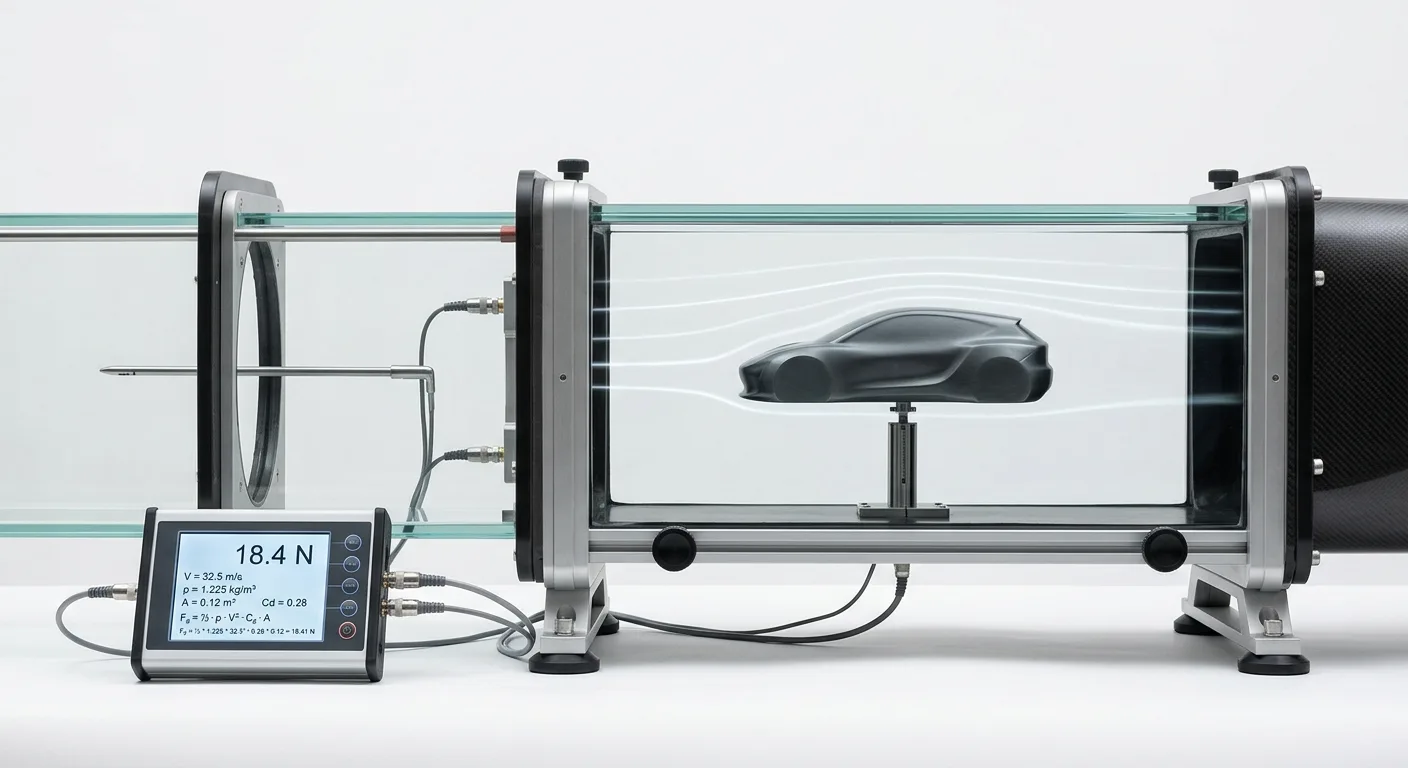

Первый метод - экспериментальная продувка в аэродинамической трубе. Полноразмерный объект или его геометрически подобную масштабную модель закрепляют на динамометрических весах внутри рабочей части трубы и обдувают воздушным потоком с заданной скоростью v. Датчики напрямую измеряют результирующую силу F_d. Зная плотность воздуха ρ, скорость потока v и площадь миделя модели A, коэффициент выражают обратным пересчётом из базового уравнения: C_d = 2 · F_d / (ρ · v² · A).

Второй метод - численное CFD-моделирование. Пространство вокруг трёхмерной модели объекта разбивается на миллионы расчётных ячеек (конечных объёмов), в каждой из которых численно решаются уравнения гидрогазодинамики с учётом выбранной модели турбулентности. Интегрирование полученного поля нормальных давлений и касательных напряжений трения по всей поверхности тела даёт расчётную силу сопротивления и позволяет получить значение C_d до изготовления физического прототипа.

Интерпретация результата и прикладные сценарии расчёта

Найденная сила аэродинамического сопротивления F_d, выраженная в ньютонах (Н), представляет собой векторную величину, направленную строго против вектора скорости движения объекта относительно воздушной среды. Само по себе числовое значение в ньютонах показывает мгновенное силовое воздействие потока на тело при заданном режиме обтекания. В инженерной практике этот результат служит исходной базой для прочностных, энергетических и кинематических вычислений.

Транспортная аэродинамика и оценка мощности на преодоление сопротивления воздуха

При движении наземного транспорта с постоянной скоростью по горизонтальному участку пути двигатель должен развивать на ведущих колёсах силу тяги, которая компенсирует сумму сопротивления качению и аэродинамического сопротивления. Если на малых скоростях основную долю потерь составляет трение в шинах и узлах трансмиссии, то с ростом скорости из-за квадратичной зависимости именно сила F_d становится главным фактором, ограничивающим динамику и максимальную скорость транспортного средства.

Для перехода от силовой характеристики к энергетическим затратам рассчитывают мощность P, необходимую исключительно для преодоления лобового сопротивления воздуха. В механике мощность при равномерном движении равна произведению силы на скорость:

P = F_d · v

Подстановка базового уравнения сопротивления в эту зависимость показывает, что потребная аэродинамическая мощность пропорциональна кубу скорости движения:

P = ½ · ρ · v³ · C_d · A

При подстановке силы F_d в ньютонах (Н) и скорости v в метрах в секунду (м/с) результат получается в ваттах (Вт). Для анализа характеристик автомобильных и авиационных силовых установок полученное значение переводят в более крупные или внесистемные единицы измерения мощности:

• Киловатты (кВт): значение в ваттах делят на 1000 (1 кВт = 1000 Вт).
• Метрические лошадиные силы (л.с.): значение в ваттах делят на 735,49875 (1 л.с. ≈ 735,5 Вт или 0,7355 кВт).
• Механические лошадиные силы (hp): значение в ваттах делят на 745,69987 (1 hp ≈ 745,7 Вт).

Кубическая зависимость мощности от скорости объясняет резкий рост расхода топлива или электроэнергии при скоростном движении по автомагистрали. Увеличение скорости в 2 раза требует четырехкратного увеличения силы тяги и восьмикратного роста мощности, расходуемой на проталкивание кузова сквозь воздушную среду. Снижение коэффициента cx или площади поперечного сечения A за счёт оптимизации геометрии кузова напрямую уменьшает величину F_d, что снижает требуемую мощность двигателя на крейсерских режимах и обеспечивает экономию горючего.

Внешнее обтекание и ветровые нагрузки на строительные конструкции

Принцип относительности движения позволяет применять классическую формулу аэродинамического сопротивления к неподвижным наземным сооружениям, находящимся в потоке ветра. В строительной аэродинамике расчётная сила F_d интерпретируется как статическая ветровая нагрузка, действующая на конструкцию при заданной скорости ветрового потока v.

Такой расчёт позволяет определить результирующее усилие, которое стремится сдвинуть, деформировать или опрокинуть объект. Эта величина используется при проектировании и проверке несущей способности следующих сооружений:

• отдельно стоящих рекламных щитов, билбордов, дорожных знаков и информационных табло;
• мачт связи, опор освещения, башенных кранов и решетчатых металлических ферм;
• фасадных элементов зданий, сплошных ограждений, защитных экранов и временных павильонов;
• наземного оборудования, антенных систем и солнечных панелей, установленных на открытой местности.

Зная полную силу давления ветра в ньютонах и геометрическую высоту точки приложения этой силы (центра давления) над уровнем земли, инженеры вычисляют изгибающий или опрокидывающий момент в основании конструкции. На основе этих данных подбирают сечение несущих стоек, рассчитывают массу бетонного фундамента и определяют усилие на вырыв анкерных креплений.

Баллистика и предельная скорость свободного падения

В задачах внешней баллистики, парашютного спорта и гравитационного осаждения частиц расчёт силы сопротивления среды применяется для анализа движения тел в поле тяжести Земли. Когда объект начинает свободно падать с нулевой начальной скоростью, на него действует направленная вниз сила тяжести F_g = m · g (где m - масса тела в килограммах, g ≈ 9,81 м/с² - ускорение свободного падения). По мере разгона тела растёт его скорость v, а вместе с ней квадратично увеличивается направленная вверх сила сопротивления воздуха F_d.

Динамическое равновесие наступает в момент, когда возросшая сила аэродинамического сопротивления полностью уравновешивает силу тяжести (при пренебрежении выталкивающей силой Архимеда):

F_d = F_g

После выравнивания этих сил результирующее ускорение падающего тела становится равным нулю. Объект прекращает разгоняться и продолжает падение с постоянной установившейся скоростью, которую называют терминальной скоростью (v_t). Условие достижения этого режима описывается равенством:

½ · ρ · v_t² · C_d · A = m · g

Анализ соотношения между расчётной силой F_d на текущей скорости и весом объекта m · g позволяет определить характер движения тела в воздухе:

• Если F_d меньше m · g, тело продолжает ускоряться в направлении падения.
• Если F_d равно m · g, достигнута терминальная скорость, движение является равномерным.
• Если F_d больше m · g (например, сразу после раскрытия купола парашюта, когда площадь A и коэффициент C_d скачкообразно возрастают), результирующая сила направлена вверх, и происходит интенсивное аэродинамическое торможение объекта до новой, значительно меньшей установившейся скорости.

Сводная таблица интерпретации расчётной силы в прикладных задачах

Ниже приведена взаимосвязь между полученным значением силы F_d и целевыми инженерными параметрами в различных областях применения.

Примеры расчёта аэродинамического сопротивления

Практическое выполнение вычислений по базовому уравнению F_d = ½ · ρ · v² · C_d · A требует предварительного приведения всех исходных величин к единицам измерения СИ и последовательного перемножения параметров. Ниже представлены типовые инженерные и прикладные расчёты с пошаговой подстановкой численных значений.

Расчёт силы сопротивления воздуха для легкового автомобиля

Требуется определить силу аэродинамического сопротивления, действующую на кузов легкового автомобиля при движении по горизонтальному участку дороги в безветренную погоду со скоростью 108 км/ч. Расчёт выполняется для стандартных атмосферных условий на уровне моря.

Исходные параметры для вычисления включают следующие значения:

• Плотность воздушной среды (ρ): 1,225 кг/м³
• Скорость движения автомобиля (v): 108 км/ч, что после деления на коэффициент 3,6 составляет 30 м/с
• Площадь фронтальной проекции (A): 2,2 м²
• Коэффициент аэродинамического сопротивления (cx): 0,30

На первом этапе определяется величина скоростного напора (динамического давления) путём умножения половины плотности воздуха на квадрат скорости потока:

q = 0,5 · 1,225 · 30² = 0,6125 · 900 = 551,25 Па

На втором этапе полученное динамическое давление умножается на характерную площадь миделя и безразмерный коэффициент cx:

F_d = 551,25 · 0,30 · 2,2 = 363,825 Н

Результирующая сила лобового сопротивления воздуха составляет около 363,83 Н. Для поддержания постоянной скорости 108 км/ч силовая установка автомобиля должна затрачивать мощность исключительно на преодоление сопротивления воздушной среды в размере P = 363,825 Н · 30 м/с = 10914,75 Вт (приблизительно 10,91 кВт).

Определение ветровой нагрузки на плоскую прямоугольную конструкцию

Необходимо вычислить статическую силу давления ветра на отдельно стоящий плоский прямоугольный щит площадью 10 м² при скорости воздушного потока 20 м/с, направленного строго перпендикулярно поверхности конструкции. Плотность воздуха принимается равной стандартному значению 1,225 кг/м³, а справочный коэффициент сопротивления плоской пластины C_d составляет 1,28.

Подстановка исходных данных в расчётную формулу даёт следующий результат:

F_d = 0,5 · 1,225 · 20² · 1,28 · 10

Последовательное выполнение арифметических операций:

• Возведение скорости в квадрат: 20² = 400 м²/с²
• Вычисление динамического давления: 0,5 · 1,225 · 400 = 245 Па
• Умножение на аэродинамический коэффициент и площадь преграды: 245 · 1,28 · 10 = 3136 Н

При скорости ветра 20 м/с (72 км/ч) на конструкцию действует горизонтальная сила ветрового напора, равная 3136 Н (или 3,136 кН). Полученное значение используется при проектировании опорных стоек и расчёте удерживающей способности фундамента.

Сравнение силы сопротивления для шоссейного велосипедиста при изменении посадки

В велоспорте снижение аэродинамических потерь достигается за счёт одновременного уменьшения фронтальной проекции спортсмена и улучшения обтекаемости профиля. Рассмотрим изменение результирующей силы F_d для велосипедиста, движущегося со скоростью 10 м/с (36 км/ч) при плотности воздуха 1,225 кг/м³, в двух различных посадках.

При скорости 10 м/с величина скоростного напора остаётся неизменной для обоих случаев и составляет:

q = 0,5 · 1,225 · 10² = 61,25 Па

В таблице ниже представлено сопоставление входных геометрических характеристик и итоговых значений силы сопротивления для высокой (руки на верхней части руля) и низкой аэродинамической посадки (хват за нижние дуги руля с наклоном корпуса).

При переходе в низкую посадку площадь поперечного сечения сокращается с 0,50 м² до 0,36 м², а коэффициент C_d снижается с 1,10 до 0,88 за счёт меньшего срыва вихрей за спиной спортсмена. В результате сила сопротивления воздуха падает с 33,69 Н до 19,40 Н (снижение более чем на 42 %), а требуемая от велосипедиста механическая мощность для поддержания скорости 10 м/с уменьшается с 336,9 Вт до 194,0 Вт.
