Вращающее действие силы по плечу и нагрузке

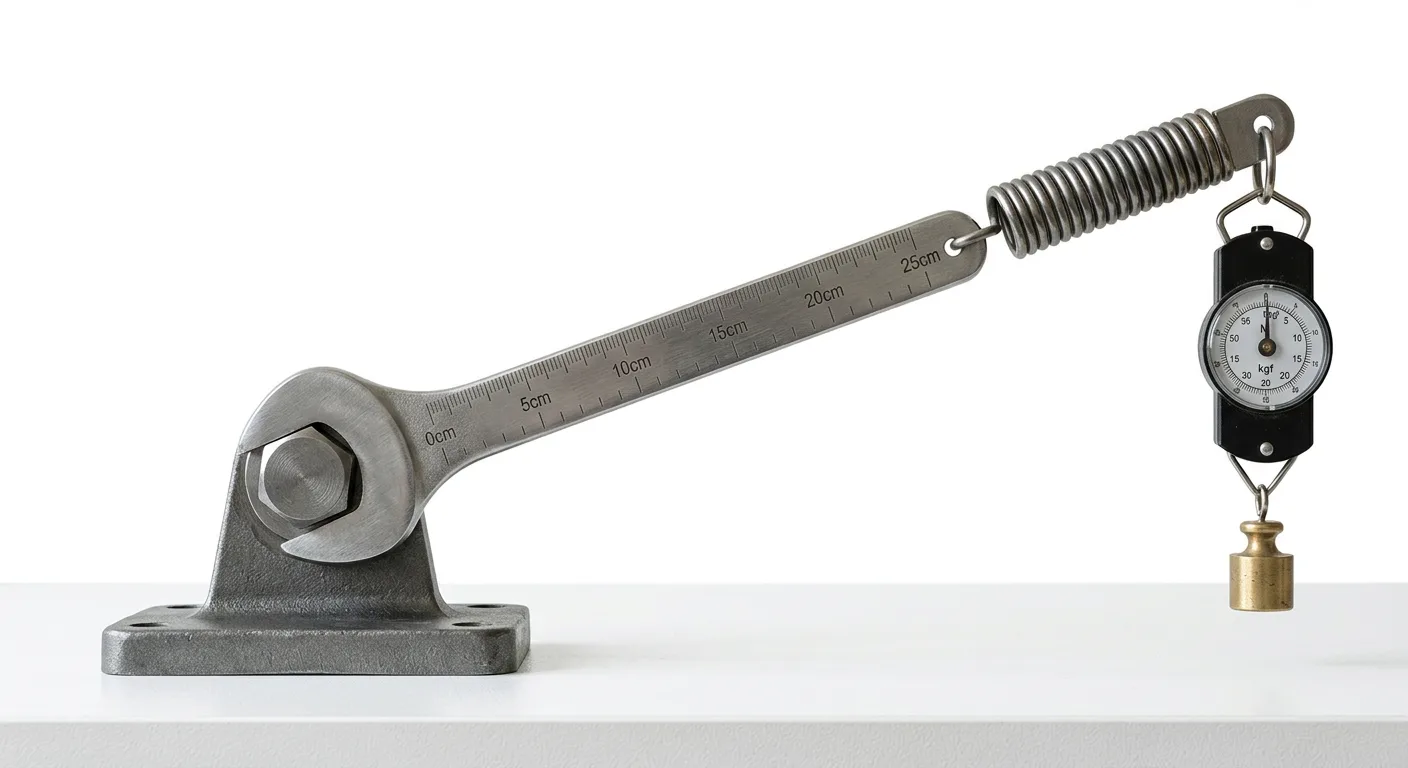

Онлайн-калькулятор позволяет быстро определить вращающее действие силы по плечу и нагрузке для механических и инженерных расчётов. Инструмент вычисляет момент силы, который возникает при приложении внешнего усилия к твёрдому телу на заданном расстоянии от оси или центра вращения. В качестве исходных параметров вводятся два базовых значения: величина приложенной силы и длина плеча. На выходе формируется точное числовое значение результирующего момента в выбранных единицах измерения.

Суть вычисления заключается в количественной оценке способности приложенной нагрузки поворачивать деталь, рычаг или узел конструкции вокруг неподвижной точки опоры.

Сама по себе нагрузка без привязки к геометрии приложения не определяет вращательный эффект. Только комбинация приложенного усилия и кратчайшего расстояния от центра вращения до линии действия силы даёт полное представление о механическом воздействии на узел. Подобный расчёт необходим при проверке равновесия рычажных систем, подборе усилия затяжки резьбовых соединений гаечным ключом, а также при оценке нагрузок на валы, кронштейны и консольные опоры.

Физическая сущность момента силы и основные понятия механики

В теоретической и прикладной механике момент силы определяется как векторная физическая величина, которая характеризует меру вращательного действия силы на твёрдое тело. Если обычная линейная сила вызывает поступательное перемещение объекта по прямой траектории, то момент отвечает за изменение угловой скорости тела или создание угловой деформации в неподвижной конструкции. Векторная природа этой величины означает, что для полного описания механического эффекта недостаточно знать только численное значение: необходимо учитывать ориентацию оси, вокруг которой происходит или стремится произойти поворот, а также направление этого поворота в пространстве.

Способность внешней нагрузки вызывать поворот напрямую зависит от взаимного расположения приложенного усилия и точки фиксации тела. При одной и той же величине усилия результат воздействия на деталь может варьироваться от полного отсутствия вращения до критической перегрузки узла, если изменяется геометрия системы.

Терминологические синонимы и контекст их использования

В технической литературе, справочниках по машиностроению и учебной физике для обозначения момента силы используется несколько родственных терминов. С точки зрения фундаментальной физики они описывают одну и ту же величину и имеют идентичную размерность, однако в инженерной практике выбор конкретного названия строго привязан к характеру работы детали и виду нагружения.

Различия в употреблении профильных терминов систематизированы в таблице:

При выполнении базовых вычислений по нагрузке и плечу все перечисленные понятия математически эквивалентны. Разделение терминов требуется инженерам на этапе составления проектной документации, чтобы разграничить внешнюю движущую нагрузку на приводе и внутренние механические напряжения скручивания в материале вала.

Базовые элементы расчётной схемы

Для корректного составления задачи и безошибочного определения исходных параметров любое реальное устройство - от простого слесарного инструмента до узла грузоподъёмного крана - мысленно преобразуют в геометрическую расчётную схему. Такая идеализация отсекает второстепенные габариты детали и оставляет только ключевые опорные точки и направления.

Любая расчётная схема для оценки вращательного действия включает четыре фундаментальных элемента:

• Точка вращения (полюс, центр моментов, точка опоры) - геометрическая точка на плоскости или в пространстве, относительно которой рассматривается поворот твёрдого тела. В реальных механизмах роль полюса выполняет центр шарнира, точка соприкосновения рычага с неподвижным основанием или геометрический центр сечения затянутого болта. При решении задач статики в качестве центра моментов может быть выбрана любая удобная точка конструкции, даже если физически тело в ней не закреплено.
• Ось вращения - прямая линия, неподвижная относительно рассматриваемой системы отсчёта, вокруг которой поворачивается или стремится повернуться тело. Если задача рассматривается в одной плоскости, ось вращения проходит перпендикулярно этой плоскости ровно через точку опоры (полюс). В трёхмерных узлах, таких как валы редукторов, дверные петли или рулевые колонки, ось вращения совпадает с конструктивной продольной осью подшипникового узла или шарнира.
• Точка приложения силы - конкретная точка на поверхности или внутри объёма твёрдого тела, в которой внешняя нагрузка непосредственно контактирует с объектом. Примерами служат место обхвата рукоятки инструмента рукой, точка крепления троса к балке или пятно контакта зубьев двух шестерён. Перенос точки приложения по телу за пределы исходного направления меняет геометрию схемы и напрямую влияет на итоговый результат вычислений.
• Линия действия силы - бесконечная воображаемая прямая, которая проходит через точку приложения силы строго вдоль направления вектора приложенной нагрузки. В механике абсолютно твёрдого тела действует принцип скользящего вектора: точку приложения нагрузки можно переносить в любое место вдоль линии её действия, и от этого внешнее вращательное воздействие на жёсткое тело не изменится. Именно положение этой линии относительно полюса или оси вращения формирует геометрическую базу для нахождения кратчайшего расстояния (плеча) в расчётах.

Чёткое выделение этих четырёх компонентов на чертеже или эскизе позволяет избежать типичной ошибки, когда за расчётное расстояние принимают общую габаритную длину детали вместо реальной геометрической привязки между центром моментов и линией действия нагрузки.

Исходные параметры расчёта: приложенная нагрузка и геометрия плеча

Для точного вычисления вращающего эффекта в любой механической схеме необходимо корректно подготовить два базовых входных параметра: численную величину приложенной нагрузки и геометрическую характеристику её расположения относительно центра вращения. Ошибки при снятии размеров с чертежа или неверное определение направления вектора приводят к искажению расчётного результата, даже если сами арифметические действия выполнены без погрешностей.

Сила как мера механической нагрузки

В механике сила (обозначается символом F) выступает количественной мерой механического взаимодействия тел. В расчётах вращательного действия сосредоточенная нагрузка рассматривается как векторная величина, которая полностью определяется совокупностью своих характеристик в пространстве.

При подготовке исходных данных для вычисления учитываются следующие свойства приложенной нагрузки:

• Модуль силы (абсолютная величина) - положительное скалярное число, показывающее интенсивность механического воздействия без учёта его ориентации. В качестве модуля в расчёт подставляется вес подвешенного груза, мускульное усилие руки на рукоятке, сила натяжения троса или давление штока гидроцилиндра.
• Направление вектора - пространственная ориентация нагрузки, указывающая, в какую сторону внешнее воздействие стремится сместить или повернуть деталь. Изменение угла наклона вектора при неизменном модуле силы и фиксированной точке контакта меняет положение линии действия и, как следствие, величину создаваемого вращающего эффекта.
• Привязка к точке приложения и линии действия - геометрическая фиксация вектора на расчётной схеме. Вектор силы изображается отрезком со стрелкой, начало которого совмещено с точкой контакта на теле, а сам отрезок лежит на линии действия силы.

Если на участок конструкции действует распределённая нагрузка, перед определением момента её приводят к эквивалентной сосредоточенной силе, приложенной в центре тяжести эпюры нагружения.

Геометрическое определение плеча силы

Плечо силы (обычно обозначается буквами d, l или h) - это кратчайшее геометрическое расстояние от центра вращения (полюса) или оси вращения до линии действия силы. С точки зрения евклидовой геометрии кратчайшим расстоянием от точки до прямой является длина отрезка, опущенного из этой точки на прямую под прямым углом (90°). Поэтому плечо силы всегда представляет собой перпендикуляр (нормаль), проведённый из центра моментов непосредственно к линии, вдоль которой направлен вектор нагрузки.

Для правильного нахождения длины плеча на схеме или чертеже выполняют простое геометрическое построение:

• Находят положение неподвижного полюса (оси шарнира, опоры или центра сечения вала) и точку приложения нагрузки F.
• Через вектор силы проводят вспомогательную бесконечную прямую - линию действия силы.
• Из центра вращения опускают перпендикуляр на эту построенную прямую (при необходимости линию действия продолжают пунктиром за пределы контура самой детали).
• Измеряют длину полученного перпендикулярного отрезка в выбранных линейных единицах - это значение и является истинным плечом силы для подстановки в расчёт.

Поскольку расстояние не может быть отрицательным, длина плеча всегда задаётся положительным числом или равняется нулю (в случае, когда вектор нагрузки проходит прямо через ось вращения).

Разница между длиной рычага и фактическим плечом при наклонной нагрузке

Распространённая ошибка в инженерных и учебных расчётах заключается в отождествлении конструктивной длины детали с плечом силы. Расстояние от оси вращения до точки приложения нагрузки в механике определяется радиус-вектором r (геометрической длиной рычага). Фактическое плечо силы совпадает с длиной рычага r исключительно в том случае, когда нагрузка приложена строго перпендикулярно оси стержня или рукоятки.

Если вектор силы F направлен к рычагу под произвольным острым или тупым углом θ (тета), геометрическая длина детали перестаёт быть кратчайшим расстоянием до линии действия нагрузки. В такой конфигурации радиус-вектор r становится гипотенузой прямоугольного треугольника, а фактическое плечо d - его катетом, лежащим напротив угла θ.

Соотношение между геометрическими и силовыми параметрами в зависимости от способа приложения нагрузки представлено в таблице:

Физически влияние угла наклона θ можно интерпретировать двумя равнозначными способами, которые приводят к одинаковому результату при подготовке входных данных:

• Геометрический подход (редукция длины плеча) - модуль силы F оставляют исходным, но вместо длины детали r находят укороченное фактическое плечо, равное длине перпендикуляра от оси вращения до наклонной линии действия.
• Силовой подход (разложение вектора нагрузки на составляющие) - в качестве расчётного расстояния оставляют полную длину рычага r (расстояние до точки контакта), но саму наклонную силу F раскладывают на две взаимно перпендикулярные проекции. Продольная составляющая направлена вдоль рычага прямо к оси вращения или от неё, поэтому она не создаёт вращательного эффекта, а лишь нагружает подшипник или шарнир опоры. Вращающее действие оказывает только перпендикулярная (нормальная) составляющая силы, образующая с радиус-вектором прямой угол.

Понимание разницы между конструктивным размером детали r и кратчайшим расстоянием по нормали позволяет корректно задать исходные параметры как для простых схем с перпендикулярным усилием, так и для механизмов с наклонными тягами, канатами или шатунами.

Математические формулы вычисления момента силы

Количественная оценка вращательного эффекта базируется на перемножении линейного параметра геометрии и величины нагрузки. Выбор конкретного уравнения зависит от того, задано ли в исходных условиях готовое кратчайшее расстояние до линии действия или известны только конструктивная длина звена и угол наклона вектора нагрузки.

Базовая формула через плечо силы

Когда усилие приложено строго под прямым углом к стержню или когда длина перпендикуляра от центра вращения до линии действия уже найдена геометрически, модуль момента силы вычисляется как прямое произведение величины нагрузки на плечо:

M = F × d

В физике и англоязычной технической литературе наряду с классическим обозначением M широко применяется греческая буква тау ( τ ), а кратчайшее расстояние записывают как l или h :

τ = F × l

В этих выражениях F представляет собой модуль приложенной силы, а d (или l ) - длину плеча. Поскольку обе исходные величины берутся по абсолютной величине, результат такого умножения всегда положителен и показывает исключительно интенсивность скручивающего или опрокидывающего воздействия без привязки к направлению поворота в пространстве.

Из базового линейного уравнения напрямую выводятся обратные зависимости, позволяющие находить неизвестные исходные параметры при заданном моменте:

• Величина необходимого усилия при фиксированном плече: F = M / d (чем дальше от оси приложена нагрузка, тем меньшая сила требуется для достижения того же вращательного эффекта).
• Требуемая длина плеча при известном ограничении по силе: d = M / F .

Общая тригонометрическая формула и влияние угла

Если в расчётной схеме вместо готового перпендикуляра заданы расстояние от оси до точки контакта (модуль радиус-вектора r ) и угол θ между направлением этого радиус-вектора и вектором силы, вычисление модуля момента выполняется по тригонометрической формуле:

τ = r × F × sin(θ)

Множитель sin(θ) выступает здесь безразмерным коэффициентом эффективности приложения нагрузки, который изменяется в пределах от 0 до 1 (для углов от 0° до 180°). Это выражение математически объединяет оба подхода к анализу наклонных нагрузок: произведение r × sin(θ) даёт фактическое плечо d , а комбинация F × sin(θ) выражает нормальную (перпендикулярную) составляющую силы.

Анализ тригонометрической функции объясняет поведение механической системы в граничных и промежуточных положениях вектора нагрузки:

Векторное произведение и правило правой руки

В пространственной механике момент силы определяется как векторное произведение радиус-вектора точки приложения нагрузки на вектор самой силы:

M = r × F

Вектор момента направлен не по траектории движения рычага, а вдоль оси вращения - строго перпендикулярно плоскости, в которой лежат векторы r и F . Поскольку в векторной алгебре перестановка множителей меняет знак результата на противоположный ( r × F = −(F × r) ), в формуле строго соблюдается порядок записи: первым всегда идёт радиус-вектор, проведённый из центра вращения к точке приложения усилия.

Для определения направления вектора момента в трёхмерном пространстве используется правило правой руки (или правило буравчика):

• Четыре выпрямленных пальца правой руки направляют вдоль радиус-вектора r от оси вращения к точке контакта, а затем сгибают их по кратчайшему углу в сторону, куда указывает вектор силы F (по направлению поворота тела).
• Отставленный на 90° большой палец укажет точное направление вектора момента силы вдоль оси вращения.
• В терминах правила правого винта (буравчика): если вращать рукоятку винта с правой резьбой в направлении, куда сила стремится повернуть рычаг, то поступательное движение острия винта покажет ориентацию вектора момента.

Алгебраический момент силы на плоскости и правило знаков

При решении плоских задач, когда все силы и сам рычаг лежат в одной двухмерной плоскости, использование трёхмерных векторов избыточно. В таких расчётах вектор заменяют скалярной величиной со знаком - алгебраическим моментом силы:

M = ± (F × d)

Знак перед произведением указывает на то, в какую именно сторону нагрузка стремится повернуть рассматриваемое тело относительно неподвижного полюса. В классической механике и тригонометрии за основу принято следующее соглашение о знаках:

• Положительный момент (знак «+») приписывают силам, которые стремятся вращать тело против хода часовой стрелки. Если смотреть на плоскость чертежа сверху, вектор такого момента по правилу правой руки направлен к наблюдателю (перпендикулярно листу вверх).
• Отрицательный момент (знак «−») присваивают нагрузкам, вращающим тело по ходу часовой стрелки. Вектор при таком движении направлен от наблюдателя вглубь плоскости чертежа.

Выбор положительного направления условен: в ряде прикладных разделов строительной механики при расчёте балок за плюс могут принимать вращение по часовой стрелке. Главное требование при расчёте систем с несколькими разнонаправленными нагрузками - зафиксировать выбранное правило знаков в начале решения и строго соблюдать его для всех приложенных сил, чтобы корректно найти суммарный (результирующий) момент путём алгебраического сложения.

Единицы измерения силы, длины плеча и момента в разных системах

Численное значение момента силы напрямую зависит от того, в каких размерностях заданы приложенная нагрузка и длина плеча. Поскольку итоговый результат представляет собой произведение силы на линейное расстояние, его единица измерения всегда является составной и формируется путём перемножения выбранных единиц силы и длины.

При выполнении расчётов важно следить за согласованностью исходных данных. Если усилие измерено в одних единицах, а геометрические размеры рычага взяты из чертежа в других (например, сила задана в ньютонах, а плечо - в миллиметрах), для получения результата в стандартных ньютон-метрах линейный размер необходимо предварительно перевести в метры.

Метрические единицы и стандарт СИ

В системе СИ базовой единицей измерения момента силы является ньютон-метр (Н·м). Один ньютон-метр равен вращающему действию силы в 1 ньютон (Н), приложенной перпендикулярно к плечу длиной 1 метр (м).

Несмотря на совпадение размерности с единицей механической работы и энергии - джоулем (1 Дж = 1 Н·м), для момента силы наименование «джоуль» никогда не применяется. Это обусловлено разной физической природой величин: работа является скалярным произведением сонаправленных векторов силы и перемещения, тогда как момент - результат векторного произведения силы и перпендикулярного ей плеча.

В зависимости от масштаба задачи в инженерной практике используют кратные и дольные производные от базовой метрической единицы:

• Меганьютон-метр (МН·м) и килоньютон-метр (кН·м) применяются при расчёте массивных строительных конструкций, грузоподъёмных кранов, мостовых пролётов и судовых валопроводов, где действуют многотонные нагрузки на больших пролётах (1 МН·м = 1000 кН·м = 1 000 000 Н·м).
• Ньютон-сантиметр (Н·см) и ньютон-миллиметр (Н·мм) востребованы в приборостроении, расчётах мелких крепёжных соединений и компактных пружинных механизмов, когда длина плеча измеряется миллиметрами или сантиметрами (1 Н·м = 100 Н·см = 1000 Н·мм).
• Миллиньютон-метр (мН·м) используется в микромеханике, часовых механизмах и маломощных шаговых электродвигателях (1 Н·м = 1000 мН·м).

Техническая система МКГСС и система СГС

В технической документации прошлых лет, паспортах станочного оборудования и справочниках по машиностроению широко распространена система МКГСС, где за основную меру силы принята килограмм-сила (кгс или кГ) - сила, с которой тело массой 1 кг давит на опору при стандартном ускорении свободного падения (g = 9,80665 м/с²).

Производные единицы момента в этой и смежных метрических системах образуются аналогичным образом:

• Килограмм-сила-метр (кгс·м) - базовая техническая единица, равная моменту силы в 1 кгс на плече длиной 1 м (1 кгс·м = 9,80665 Н·м). В бытовых и приближённых оценочных расчётах коэффициент часто округляют до 10, принимая 1 кгс·м ≈ 10 Н·м.
• Килограмм-сила-сантиметр (кгс·см) и килограмм-сила-миллиметр (кгс·мм) - дольные технические единицы, удобные при подборе редукторов, расчёте шпоночных соединений и затяжке резьбы (1 кгс·м = 100 кгс·см = 1000 кгс·мм).
• Грамм-сила-сантиметр (гс·см) - малая техническая единица для точной механики и сервоприводов (1 кгс·см = 1000 гс·см; 1 гс·см = 0,0980665 мН·м).
• Дина-сантиметр (дин·см) - единица момента силы в физической системе СГС, образуемая от силы в 1 дину (1 дин = 10⁻⁵ Н) на плече в 1 сантиметр (1 Н·м = 10⁷ дин·см).

Английская и американская имперская система мер

В спецификациях североамериканского и британского промышленного оборудования, авиационной технике и руководствах по ремонту автомобилей для задания усилий и линейных размеров используются имперские единицы: фунт-сила (lbf), унция-сила (ozf), фут (ft) и дюйм (in).

В англоязычной литературе в обозначениях момента силы единицу длины нередко ставят на первое место (например, ft·lb или in·lb), однако с точки зрения физики более строгой является запись, начинающаяся с силы:

• Фунт-сила-фут (lbf·ft или ft·lb) - основная имперская единица момента для силовых агрегатов, трансмиссий и крупного крепежа, создаваемая усилием в 1 фунт-силу на плече в 1 фут.
• Фунт-сила-дюйм (lbf·in или in·lb) - единица, равная 1/12 от фунт-сила-фута (так как 1 ft = 12 in), применяемая для ответственных резьбовых соединений небольшого диаметра и настройки динамометрических отвёрток.
• Унция-сила-дюйм (ozf·in или in·oz) - малая имперская единица для электроники и точных механизмов; поскольку 1 фунт содержит 16 унций, 1 lbf·in = 16 ozf·in.

Коэффициенты перевода входных параметров и результата

Для точного перехода между различными системами при подготовке исходных данных или интерпретации полученного результата используются фиксированные математические соотношения. Ниже приведены точные переводные коэффициенты для линейных размеров плеча и приложенной силы:

• Соотношения единиц длины плеча: 1 м = 100 см = 1000 мм ≈ 3,28084 ft ≈ 39,3701 in; 1 ft = 12 in = 0,3048 м = 30,48 см = 304,8 мм; 1 in = 0,0254 м = 2,54 см = 25,4 мм.
• Соотношения единиц силы: 1 Н ≈ 0,1019716 кгс ≈ 0,2248089 lbf; 1 кН = 1000 Н ≈ 101,9716 кгс; 1 кгс = 9,80665 Н ≈ 2,204623 lbf; 1 lbf = 16 ozf ≈ 4,448222 Н ≈ 0,4535924 кгс; 1 ozf ≈ 0,2780139 Н.

В таблице представлены прямые коэффициенты пересчёта между наиболее востребованными единицами измерения самого момента силы.

Чтобы перевести составную единицу момента вручную без справочной таблицы, достаточно подставить в неё коэффициенты перевода силы и длины по отдельности. Например, для перевода 1 lbf·in в систему СИ нужно умножить значение фунта-силы в ньютонах (4,448222 Н) на длину дюйма в метрах (0,0254 м), что даёт точное значение 0,1129848 Н·м.

Применение расчёта в статике, рычажных механизмах и инженерных задачах

Вычисление момента силы по известной нагрузке и длине плеча лежит в основе проектирования грузоподъёмных приспособлений, расчёта строительных конструкций и выполнения регламентных сборочных операций. В зависимости от инженерной дисциплины одна и та же физическая величина интерпретируется либо как условие неподвижности системы, либо как внутреннее усилие в материале, либо как параметр затяжки резьбового соединения.

Статика, равновесие рычагов и пара сил

В задачах статики расчёт моментов используется для проверки условий, при которых твёрдое тело сохраняет покой и не начинает вращаться вокруг точки опоры или закреплённой оси. Согласно правилу моментов, тело с неподвижной осью вращения находится в статическом равновесии тогда, когда алгебраическая сумма моментов всех приложенных к нему сил относительно этой оси равна нулю. Другими словами, сумма моментов, стремящихся повернуть конструкцию по часовой стрелке, должна точно компенсироваться суммой моментов, действующих против часовой стрелки:

F₁ × d₁ = F₂ × d₂

Из этого равенства напрямую следует принцип действия простого рычага и понятие механического преимущества (выигрыша в силе). Поскольку вращающий эффект зависит от произведения силы на плечо, малая сила на длинном плече способна уравновесить или преодолеть многократно большую нагрузку на коротком плече. Отношение длины большего плеча к меньшему показывает, во сколько раз уменьшается требуемое усилие для подъёма груза или преодоления сопротивления механизма.

Отдельный случай в механике представляет пара сил - система из двух равных по модулю, параллельных и противоположно направленных сил, действующих на одно тело. Геометрическая сумма таких сил равна нулю, поэтому они не вызывают поступательного движения центра масс, но создают чистое вращательное действие. Момент пары сил определяется как произведение величины одной из этих сил на кратчайшее расстояние между линиями их действия (плечо пары). Ключевое свойство пары сил в статике заключается в том, что её вращающий момент одинаков относительно любой точки плоскости и не зависит от выбора центра вращения.

Сопротивление материалов и строительная механика

При расчёте несущих конструкций в сопромате и строймеханике внешняя сосредоточенная нагрузка, приложенная на некотором расстоянии от опоры, создаёт в поперечных сечениях стержня или балки внутренний изгибающий момент. Для его нахождения используется метод сечений: численное значение изгибающего момента в выбранной точке численно равно алгебраической сумме моментов всех внешних сил, действующих по одну сторону от рассматриваемого сечения.

Такой расчёт позволяет определить опасные сечения и подобрать профиль балки в типовых конструктивных схемах:

• В консольной балке (стержне с одним жёстко защемлённым и одним свободным концом) сосредоточенная сила на краю создаёт максимальный изгибающий момент непосредственно в узле жёсткой заделки, где плечо силы равно полному вылету консоли.
• В балке на шарнирных опорах внешняя нагрузка формирует опорные реакции, а изгибающий момент на любом участке определяется через произведение силы реакции опоры или активной нагрузки на расстояние до расчётного сечения.
• В узлах рамных и крановых конструкций вычисленный момент закладывается в уравнение прочности при изгибе для проверки того, не превышают ли нормальные напряжения в материале допустимый предел текучести.

Слесарные, сборочные и монтажные работы

В механической сборке, ремонте техники и монтаже металлоконструкций зависимость между усилием и плечом применяется для контроля момента затяжки болтов, гаек и анкеров. При работе обычным гаечным, баллонным или динамометрическим ключом осью вращения выступает геометрический центр крепежа, а плечом - расстояние от этой оси до точки на рукоятке, к которой прикладывается мускульная сила рук или тяга привода.

На практике этот расчёт решает две взаимосвязанные задачи. Во-первых, он позволяет определить, какое усилие необходимо приложить к рукоятке ключа известной длины, чтобы развить регламентированный технической документацией момент затяжки и не сорвать резьбу. Во-вторых, при демонтаже прикипевших или высоконагруженных соединений вычисление помогает подобрать длину воротка или удлинителя: увеличение плеча приложения силы в два или три раза пропорционально повышает развиваемый на головке ключа крутящий момент без увеличения физической нагрузки на оператора.

Сравнение параметров расчёта в различных прикладных задачах представлено в таблице:

Практические примеры расчёта вращающего момента

Выполнение технических расчётов на практике требует строгого согласования размерностей входных величин перед их подстановкой в расчётную формулу. В зависимости от условий задачи нагрузка может действовать строго перпендикулярно оси рычага или под острым углом, что определяет порядок вычисления фактического плеча и итогового вращающего эффекта.

Расчёт крутящего момента при затяжке крепежа гаечным ключом

При выполнении монтажных работ к концу рукоятки гаечного ключа рабочей длиной 250 мм прикладывается усилие оператора 180 Н. Линия действия силы направлена под прямым углом к продольной оси инструмента. Требуется определить развиваемый на оси резьбового соединения крутящий момент в Н·м.

Последовательность вычисления включает приведение линейного размера к базовым метрическим единицам и перемножение параметров:

• Исходные параметры задачи: модуль силы F = 180 Н, геометрическая длина плеча d = 250 мм, угол приложения нагрузки θ = 90°.
• Перевод длины рукоятки из миллиметров в метры: d = 250 / 1000 = 0,25 м (при измерении в сантиметрах величина 25 см делится на 100).
• Подстановка значений в базовую формулу момента для перпендикулярной нагрузки: M = F × d = 180 Н × 0,25 м = 45 Н·м.

Итоговый вращающий момент на головке ключа составляет 45 Н·м. Полученный результат можно использовать для сопоставления фактического усилия затяжки с регламентированными значениями для конкретного диаметра и класса прочности резьбового крепежа.

Вычисление изгибающего момента в заделке консольной балки

Горизонтальная консольная балка жёстко зафиксирована одним концом в опорном узле. На свободном конце конструкции на расстоянии (вылете) 1,6 м от плоскости заделки действует вертикальная сосредоточенная нагрузка 4,5 кН. Необходимо найти величину изгибающего момента, возникающего в опорном сечении от действия внешней силы.

Поскольку балка расположена горизонтально, а внешняя нагрузка направлена строго вертикально вниз, угол между осью консоли и линией действия силы составляет 90°. Кратчайшее расстояние от центра тяжести опорного сечения до линии действия нагрузки полностью совпадает с длиной вылета консоли: d = 1,6 м.

Для получения результата в стандартных единицах СИ нагрузка переводится из кратных единиц в базовые: F = 4,5 кН = 4500 Н. Расчёт выполняется прямым умножением: M = 4500 Н × 1,6 м = 7200 Н·м (или 7,2 кН·м). При сохранении исходной размерности силы в килоньютонах вычисление сразу даёт результат в кратных единицах: M = 4,5 кН × 1,6 м = 7,2 кН·м. Такой расчёт позволяет определить максимальную внутреннюю силовую нагрузку в заделке для последующего подбора сечения профиля на прочность.

Определение момента силы при наклонном приложении нагрузки к рычагу

К поворотному рычагу длиной 80 см от шарнирной оси опоры до точки крепления тяги приложена растягивающая сила 300 Н. Тяга расположена под острым углом 30° к продольной оси рычага. Требуется вычислить фактическое плечо силы и создаваемый относительно шарнира вращающий момент.

Так как нагрузка действует не под прямым углом, расстояние вдоль рычага (r = 80 см = 0,8 м) не является плечом силы. Для нахождения кратчайшего перпендикуляра от оси шарнира до линии действия тяги используется тригонометрическая зависимость через синус угла:

• Вычисление тригонометрической функции угла: sin(30°) = 0,5.
• Определение фактического плеча силы: d = r × sin(θ) = 0,8 м × 0,5 = 0,4 м.
• Расчёт вращающего момента относительно оси шарнира: M = F × d = 300 Н × 0,4 м = 120 Н·м.

Наклонное приложение нагрузки под углом 30° сокращает эффективную длину плеча в два раза - с 0,8 м до 0,4 м. В результате вращающее действие силы составляет 120 Н·м вместо возможных 240 Н·м при перпендикулярном расположении тяги.

Сводные параметры и результаты рассмотренных расчётных сценариев приведены в таблице:
