Давление жидкости по плотности и высоте столба

Онлайн-калькулятор вычисляет гидростатическое давление жидкости по плотности и высоте столба в покоящейся среде. Этот параметр определяет удельную силу, с которой вертикальный слой воды, масла, теплоносителя или технологического раствора давит на дно резервуара, стенки сосуда либо нижнюю точку трубопроводного контура под действием силы тяжести. Инструмент выполняет точный инженерный расчёт без ручного перевода размерностей и подстановки справочных констант. Вычисление опирается на базовый закон гидростатики для однородных несжимаемых сред.

Для получения результата достаточно задать три исходные физические величины: плотность рабочей среды (ρ), ускорение свободного падения (g) и вертикальную высоту столба жидкости или глубину погружения расчётной точки (h).

Суть вычисления заключается в определении статического напора, который создаётся исключительно собственным весом жидкой среды в состоянии покоя. В отличие от гидродинамических расчётов, здесь не учитываются скорость потока, трение о стенки труб и гидравлические сопротивления фасонных элементов. Перемножение трёх входных параметров даёт точное значение избыточного давления в выбранной точке на заданной глубине. Такой расчёт необходим при подборе насосного оборудования, настройке предохранительных клапанов и расширительных баков в системах отопления, проверке прочности накопительных ёмкостей, а также при контроле забойного давления в буровых скважинах.

Формула гидростатического давления и физические основы расчёта

Математическая зависимость для определения весового давления покоящегося слоя жидкой среды выводится из условий механического равновесия элементарного объёма жидкости. Если выделить внутри резервуара вертикальный цилиндрический столб высотой h и площадью основания S, то сила тяжести F, действующая на это основание, будет равна произведению массы жидкости m на ускорение свободного падения g. Поскольку масса выражается через плотность ρ и объём V (где V = S × h), отношение силы F к площади S приводит к сокращению геометрического параметра площади.

В результате получается базовая расчётная формула:

p = ρ × g × h

Для получения корректного результата все переменные перед подстановкой в уравнение приводятся к базовым единицам СИ:

• p - гидростатическое давление, создаваемое весом столба жидкости (Па);
• ρ - плотность жидкой среды при заданной температуре (кг/м³);
• g - ускорение свободного падения в точке расположения объекта (м/с²);
• h - вертикальная высота столба жидкости или глубина погружения расчётной точки от свободной поверхности (м).

Основное уравнение гидростатики и закон Паскаля

Приведённая выше формула является частным выражением основного уравнения гидростатики, которое связывает изменение давления в покоящейся жидкости с изменением высотной отметки под действием гравитации. Физический механизм распределения сил в замкнутом или открытом объёме опирается на закон Паскаля: давление, производимое на покоящуюся жидкость, передаётся в любую её точку одинаково по всем направлениям. Благодаря подвижности молекул жидкая среда на заданной глубине давит с одинаковой удельной силой как на горизонтальное дно, так и на вертикальные или наклонные стенки резервуара, а также на поверхность любого погружённого внутрь тела или чувствительного элемента датчика.

Из этого свойства следует правило изостатических поверхностей: в однородной покоящейся жидкости, находящейся исключительно в поле силы тяжести, поверхности равного давления представляют собой горизонтальные плоскости. В любой точке, лежащей на одной и той же горизонтали внутри непрерывного объёма однородной среды, значение p будет идентичным.

Закон Стевина и гидростатический парадокс

Отсутствие площади поперечного сечения S в итоговой формуле объясняет фундаментальное физическое явление, сформулированное в законе Стевина и известное как гидростатический парадокс. Давление на дно сосуда зависит исключительно от плотности жидкости и вертикальной высоты её столба, но совершенно не зависит от формы ёмкости, угла наклона стенок, площади дна или общего объёма налитой среды.

Из-за этого эффекта сила, действующая на дно резервуара (F = p × S), может быть как больше, так и меньше реального веса жидкости, находящейся в сосуде. В инженерной практике это проявляется при проектировании ёмкостей различной геометрии с одинаковой площадью днища S и одинаковым уровнем налива h:

Свойство независимости напора от объёма позволяет создавать высокое давление на большую площадь дна с помощью малого количества жидкости, налитой в узкую вертикальную трубку большой высоты. При гидравлических испытаниях или эксплуатации резервуаров с высокой дыхательной или наливной трубой заполнение этого узкого стояка до верха многократно увеличивает нагрузку на днище и стенки основного бака.

Закон сообщающихся сосудов

Равенство давлений на одной горизонтальной плоскости лежит в основе работы сообщающихся сосудов - систем резервуаров, каналов или трубопроводов, соединённых между собой в нижней части. В зависимости от состава рабочей среды распределение уровней подчиняется двум правилам:

• Для однородной жидкости (ρ₁ = ρ₂ = ρ): при одинаковом внешнем давлении над свободными поверхностями жидкость устанавливается на одном и том же горизонтальном уровне (h₁ = h₂) во всех коленах системы независимо от их диаметра, наклона и профиля.
• Для разнородных несмешивающихся жидкостей (ρ₁ ≠ ρ₂): при равновесии давления обоих столбов на уровне горизонтальной границы раздела фаз уравниваются (ρ₁ × g × h₁ = ρ₂ × g × h₂). Из этого следует, что высоты столбов над линией раздела обратно пропорциональны плотностям сред: h₁ / h₂ = ρ₂ / ρ₁. Столб менее плотной жидкости всегда располагается выше столба более тяжёлой среды.

Эпюра гидростатического давления и распределение нагрузки

Поскольку для однородной капельной жидкости плотность ρ и ускорение g принимаются постоянными величинами, зависимость p(h) является строго линейной функцией первой степени. Графическое изображение распределения удельной нагрузки по высоте стенки сооружения или глубине резервуара называется эпюрой гидростатического давления.

При отсчёте от свободной поверхности (где h = 0 и весовое давление равно нулю) эпюра для вертикальной стенки имеет форму прямоугольного треугольника. По мере погружения нагрузка возрастает прямо пропорционально глубине и достигает максимума у самого дна. Линейный характер распределения означает, что центр давления (точка приложения равнодействующей силы на плоскую вертикальную стенку) смещён вниз относительно геометрического центра тяжести смоченной поверхности и располагается на расстоянии одной трети высоты столба (h / 3) от дна резервуара. Именно поэтому нижние пояса вертикальных стальных резервуаров, затворы шлюзов и основания плотин проектируются с наибольшей толщиной стенки и усиленным армированием.

Входные параметры: плотность среды, ускорение и высота столба

Точность вычисления гидростатического напора напрямую зависит от корректности подставляемых в расчётную модель исходных величин. Для получения достоверного результата все три параметра должны быть приведены к согласованным единицам измерения и отражать реальные физические условия, в которых находится покоящаяся рабочая среда.

Плотность жидкости и допущение о несжимаемости

Объёмная массовая плотность (ρ) характеризует массу вещества, заключённую в единице объёма. В системе СИ базовой единицей служит килограмм на кубический метр (кг/м³), однако в лабораторной практике, нефтегазовой отрасли и технической документации часто применяется внесистемная единица грамм на кубический сантиметр (г/см³) или тонна на кубический метр (т/м³). Перевод между ними осуществляется через коэффициент 1000: плотность 1 г/см³ строго равна 1000 кг/м³.

В инженерных справочниках наряду с абсолютной плотностью встречаются две родственные характеристики, которые важно правильно интерпретировать перед подстановкой в формулу:

• Относительная плотность (удельный вес относительно воды) - безразмерная величина, равная отношению плотности рассматриваемой жидкости к плотности дистиллированной воды при стандартной температуре +4 °C (1000 кг/м³). Численно она совпадает с плотностью, выраженной в г/см³.
• Удельный вес (γ) - физическая величина, определяющая вес единицы объёма жидкости в поле тяжести и измеряемая в ньютонах на кубический метр (Н/м³). Удельный вес объединяет в себе два множителя сразу (γ = ρ × g), поэтому при известных справочных значениях γ основная формула давления сокращается до произведения γ × h.

Плотность капельных жидкостей зависит от температуры (при нагревании среда расширяется и её плотность снижается) и концентрации растворённых веществ. В то же время зависимость плотности от самого давления крайне мала. Капельные жидкости обладают очень высоким модулем объёмной упругости, поэтому в базовых гидравлических расчётах принимается фундаментальное допущение об абсолютной несжимаемости среды: плотность ρ считается постоянной по всей высоте столба h, от свободной поверхности до самого дна.

Ниже приведены справочные значения плотности наиболее распространённых рабочих жидкостей при нормальных температурных условиях (от +15 до +20 °C), используемые в инженерных вычислениях:

Ускорение свободного падения

Параметр g отвечает за гравитационную составляющую, которая превращает массу жидкости в силу тяжести, давящую на нижележащие слои. Согласно международным метрологическим стандартам, стандартное (нормальное) ускорение свободного падения на поверхности Земли составляет точно 9,80665 м/с². Именно это число заложено в точные коэффициенты перевода между метрическими и техническими единицами давления.

В большинстве прикладных расчётов систем водоснабжения, отопления и гидроприводов значение округляют до 9,81 м/с². Погрешность такого округления составляет около 0,034%, что значительно меньше технологических допусков на изготовление труб и погрешностей манометров.

Фактическое ускорение силы тяжести на Земле незначительно варьируется в зависимости от координат точки расчёта:

• Географическая широта - из-за суточного вращения планеты и её сплюснутости у полюсов (центробежная сила максимальна на экваторе и равна нулю на полюсах) значение g изменяется от 9,780 м/с² на экваторе до 9,832 м/с² в полярных регионах.
• Высота над уровнем моря - по мере подъёма в горы расстояние до центра масс Земли увеличивается, в результате чего ускорение свободного падения убывает примерно на 0,0003 м/с² на каждые 100 метров высоты.

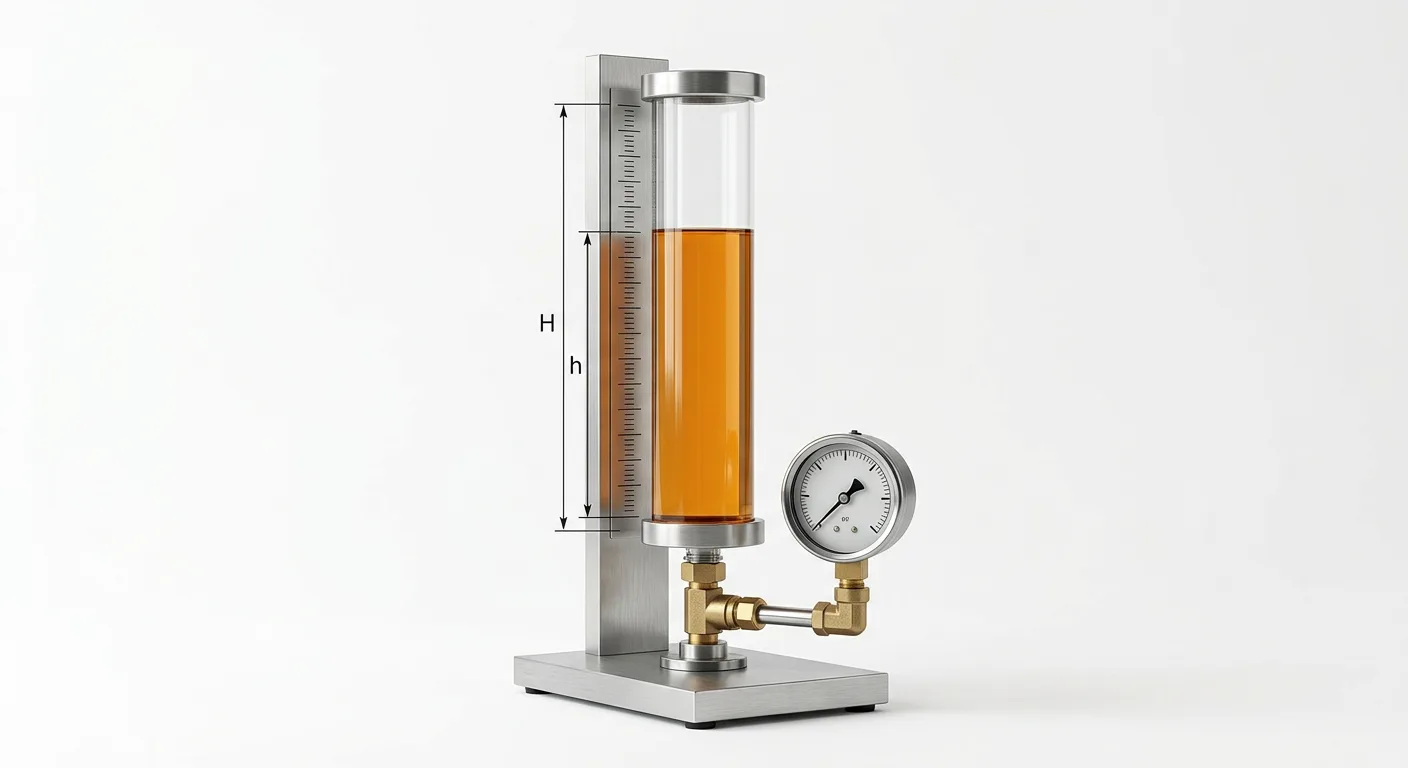

Высота столба жидкости и правила её отсчёта

Переменная h в формуле гидростатики представляет собой строго вертикальное расстояние от уровня свободной поверхности жидкости (или самой верхней точки заполненного гидравлического контура) до центра тяжести расчётной точки, в которой определяется давление. В технической литературе этот параметр также называют геометрическим или гидростатическим напором, а при измерении уровня в открытых наблюдательных трубках - пьезометрической высотой.

При определении высоты столба в сложных инженерных системах и протяжённых коммуникациях необходимо учитывать геометрию трассы. Если трубопровод проложен по склону под углом или скважина имеет направленный (искривлённый) профиль, длина трубы или кабеля всегда превышает реальный вертикальный перепад высот.

В бурении и нефтегазовом деле для разграничения этих понятий применяют два различных термина: измеренную глубину по стволу и истинную вертикальную глубину - TVD. В расчёт гидростатического давления подставляется исключительно проекция столба на вертикальную ось (TVD). Если известна протяжённость наклонного участка L и угол его наклона к горизонту α (или зенитный угол θ от вертикали), расчётная высота столба вычисляется через тригонометрические функции: h = L × sin(α) или h = L × cos(θ). Подстановка полной длины наклонного трубопровода вместо вертикального перепада высот приведёт к завышению расчётного давления.

Интерпретация результата: избыточное, абсолютное и манометрическое давление

Значение, полученное по формуле p = ρgh, выражает величину гидростатического давления, которое создаётся непосредственно весом вертикального столба жидкости над рассматриваемой точкой. С точки зрения технической гидромеханики этот результат представляет собой избыточное давление по отношению к внешнему давлению, действующему на свободную поверхность среды. При анализе расчётных данных критически важно разграничивать понятия избыточного (манометрического), абсолютного и вакуумметрического давления, поскольку они имеют разные точки отсчёта.

Выбор системы отсчёта напрямую влияет на корректность прочностных и гидравлических расчётов. Ниже приведены основные виды давления, используемые при проектировании и эксплуатации жидкостных систем:

Учёт внешнего и атмосферного давления в открытых и закрытых системах

В реальных условиях на свободную поверхность любой жидкости всегда действует некоторое внешнее давление p0. Полное (абсолютное) давление в произвольной точке погружения определяется основным уравнением гидростатики и складывается из этого поверхностного воздействия и веса вышележащего столба среды: p_абс = p0 + ρgh.

Если резервуар, водоём или гидравлический контур сообщается с атмосферой, роль внешнего давления p0 выполняет барометрическое (атмосферное) давление p_атм. Поскольку атмосферный воздух одновременно давит и на свободную поверхность воды в баке, и на наружные стенки этого бака, а также на чувствительные элементы измерительных приборов, в большинстве прикладных задач атмосферная составляющая взаимно компенсируется. Именно поэтому в инженерной практике оперируют избыточным давлением, где атмосферный фон принят за условный ноль, а расчёт сводится к базовому произведению p = ρgh.

В герметичных (закрытых) системах, находящихся под наддувом газа или пара, поверхностное давление p0 не равно атмосферному. В таких контурах общее манометрическое давление на глубине h будет равно сумме избыточного давления газовой подушки над поверхностью жидкости и гидростатического напора самого столба среды.

Вакуумметрическое давление при разрежении над поверхностью

Особый режим работы возникает в замкнутых ёмкостях, где над поверхностью жидкости принудительно откачан воздух и создано разрежение (p0 < p_атм), а также в восходящих участках сифонных трубопроводов. В верхней части такого столба жидкости абсолютное давление оказывается ниже атмосферного. Недостаток давления относительно атмосферного уровня называют вакуумметрическим давлением (или величиной вакуума): p_вак = p_атм − p_абс.

По мере погружения вглубь жидкости внутри вакуумированного резервуара гидростатическая составляющая ρgh растёт. При этом абсолютное давление в среде увеличивается, а вакуумметрическое - постепенно уменьшается. На определённой глубине, где вес столба жидкости полностью компенсирует поверхностное разрежение (то есть выполняется условие ρgh = p_атм − p0), давление внутри жидкости сравнивается с наружным атмосферным давлением, а глубже этой отметки переходит в область положительного избыточного давления.

Показания контрольно-измерительных приборов в точке замера

При сопоставлении расчётного результата с реальными замерами на объекте необходимо учитывать принцип действия конкретного средства измерения. Контрольно-измерительные приборы, установленные в расчётной точке на глубине h, фиксируют разные физические величины в зависимости от своей конструкции:

• Стандартный пружинный манометр (жидкостный или деформационный с трубкой Бурдона) измеряет разность между давлением рабочей среды внутри системы и атмосферным давлением снаружи корпуса прибора. В открытом резервуаре манометр, подключённый у дна, покажет в точности величину гидростатического давления p = ρgh, так как атмосферное давление p0 на поверхность воды и на внешнюю сторону чувствительной мембраны прибора одинаково и уравновешивает друг друга.
• Пьезометр представляет собой открытую сверху вертикальную стеклянную трубку, присоединённую к точке замера. Он наглядно демонстрирует высоту столба жидкости в единицах длины. Если система открыта в атмосферу, уровень среды в пьезометре установится строго на отметке свободной поверхности резервуара, показывая пьезометрическую высоту h. В напорном трубопроводе жидкость в трубке поднимется на высоту h = p_ман / (ρg).
• Электронные датчики давления выпускаются в различных модификациях. Датчики избыточного давления имеют в корпусе вентиляционный канал (капилляр) для сообщения обратной стороны сенсорной мембраны с атмосферой, поэтому их показания в открытом баке также соответствуют формуле ρgh. Датчики абсолютного давления имеют герметично запаянную эталонную камеру с глубоким вакуумом - при погружении в открытый водоём такой прибор покажет сумму атмосферного и гидростатического давлений (p_атм + ρgh). Погружные гидростатические уровнемеры для скважин оснащаются воздушным капилляром внутри сигнального кабеля, что позволяет автоматически вычитать атмосферный фон и выдавать чистый результат пропорционально высоте столба h.

Градиент гидростатического давления

В геологии, бурении скважин, гидрологии и проектировании высотных инженерных сетей вместо пересчёта давления для каждой отдельной отметки часто используют понятие градиента гидростатического давления. Градиент показывает, на какую величину изменяется давление жидкости при увеличении вертикальной глубины погружения на единицу длины (на 1 метр).

Математически градиент представляет собой отношение давления к высоте столба или произведение плотности среды на ускорение свободного падения: Г = p / h = ρg. В технической документации эта величина обычно выражается в килопаскалях на метр (кПа/м) или барах на метр (бар/м).

При постоянной плотности жидкости и неизменном ускорении свободного падения градиент является константой для конкретной рабочей среды. Например, для пресной воды плотностью 1000 кг/м³ при стандартном ускорении 9,81 м/с² градиент давления составляет 9,81 кПа/м (или примерно 0,0981 бар/м). Зная удельный градиент рабочей жидкости, можно быстро определить гидростатическое давление на любой глубине путём простого умножения градиента на вертикальную высоту столба h.

Единицы измерения давления жидкости и соотношение величин

При подстановке исходных параметров в базовых величинах международной системы единиц СИ - плотности в кг/м³, ускорения свободного падения в м/с² и высоты столба в м - итоговое значение гидростатического давления получается в паскалях (Па). Размерность единицы выводится напрямую из перемножения размерностей входных переменных:

1 Па = 1 (кг/м³) · (м/с²) · м = 1 кг/(м·с²) = 1 Н/м²

Физически один паскаль равен давлению, которое создаёт сила в один ньютон, равномерно распределённая по перпендикулярной поверхности площадью один квадратный метр. Для реальных задач гидравлики и гидростатики эта базовая величина крайне мала: например, слой пресной воды толщиной всего 1 миллиметр создаёт на дне давление около 9,81 Па. Чтобы избежать записи длинных чисел с большим количеством нулей в проектной документации и на шкалах приборов, результат переводят в кратные единицы СИ или внесистемные технические величины.

Кратные единицы системы СИ

В инженерных расчётах, нормативной документации и паспортах гидравлического оборудования паскали масштабируют с помощью стандартных десятичных приставок:

• Гектопаскаль (1 гПа = 100 Па = 10² Па) применяется при оценке малых гидростатических напоров, в метеорологии и гидрологии при учёте внешнего атмосферного фона над свободной поверхностью водоёма.
• Килопаскаль (1 кПа = 1000 Па = 10³ Па) выступает основной расчётной единицей при определении гидростатического давления в неглубоких резервуарах, открытых каналах, безнапорных и низконапорных трубопроводах.
• Мегапаскаль (1 МПа = 1 000 000 Па = 10⁶ Па) используется для записи результатов в высоконапорных магистралях, промышленных гидросистемах, а также при расчёте давления столба жидкости на больших глубинах.

Внесистемные и технические единицы давления

Наряду с единицами СИ в практике эксплуатации трубопроводов, насосного оборудования и контрольно-измерительных приборов широко распространены технические и эмпирические шкалы. Необходимость пересчёта результата возникает при сверке расчётного давления столба с показаниями установленных манометров или зарубежными спецификациями.

Бар (бар) и его дольная производная миллибар (мбар) удобны тем, что близки к нормальному атмосферному давлению, но привязаны к круглому десятичному коэффициенту пересчёта относительно паскаля. Один бар точно равен 100 000 Па (100 кПа или 0,1 МПа). Один миллибар составляет 0,001 бара и численно совпадает с одним гектопаскалем (1 мбар = 100 Па = 1 гПа).

В технической документации также разделяют два вида атмосфер, которые имеют разное физическое происхождение и отличаются примерно на 3,3 процента:

• Техническая атмосфера (ат или кгс/см²) определяется как давление силы в один килограмм-силу на площадь в один квадратный сантиметр. Так как 1 кгс при стандартном ускорении свободного падения равен 9,80665 Н, а 1 см² равен 0,0001 м², то 1 ат = 1 кгс/см² = 98 066,5 Па (или 98,0665 кПа). На шкалах большинства отечественных манометров прошлых лет и в старых технических регламентах градуировка выполнена именно в кгс/см².
• Физическая или стандартная атмосфера (атм) принята равной нормальному атмосферному давлению на уровне моря и зафиксирована на отметке ровно 101 325 Па (101,325 кПа или 1,01325 бар).

При работе с импортным гидравлическим и буровым оборудованием американского или британского производства результат часто требуется выразить в фунтах-силы на квадратный дюйм - psi. Одно деление такой шкалы соответствует давлению в 6894,76 Па (около 6,895 кПа или 0,06895 бар).

Гидравлические единицы высоты жидкого столба

В гидротехнике, теплоэнергетике и вентиляции давление нередко измеряют непосредственно высотой столба эталонной рабочей среды - воды или ртути. Такое представление результата наглядно связывает давление с геометрическим перепадом высот и показаниями жидкостных пьезометров.

Метр водяного столба (м вод. ст.) соответствует гидростатическому давлению пресной воды эталонной плотностью 1000 кг/м³ при высоте столба 1 м и стандартном ускорении свободного падения 9,80665 м/с². Из формулы гидростатики прямо следует точное соотношение: 1 м вод. ст. = 9806,65 Па = 9,80665 кПа. Поскольку техническая атмосфера (1 кгс/см²) равна 98 066,5 Па, между этими величинами существует строгое десятичное равенство: 10 м вод. ст. составляют ровно 1 ат (1 кгс/см²), а 1 м вод. ст. равен 0,1 ат. В приближённых оценочных расчётах 10 м вод. ст. часто приравнивают к 1 бару (погрешность такого округления составляет около 2 процентов, так как 10 м вод. ст. = 0,980665 бар).

Миллиметр водяного столба (мм вод. ст.) составляет одну тысячную долю метра водяного столба и равен примерно 9,81 Па (точно 9,80665 Па при эталонных условиях). Численно величина давления в мм вод. ст. совпадает с давлением, выраженным в килограммах-силы на квадратный метр (1 мм вод. ст. = 1 кгс/м²). Эта мелкая единица востребована при замерах малых перепадов давления и микроманометрических исследованиях.

Миллиметр ртутного столба (мм рт. ст.), также называемый торром (Торр), базируется на гидростатическом давлении столба ртути высотой 1 мм (при эталонной плотности ртути 13 595,1 кг/м³ и стандартном ускорении свободного падения). Соотношение составляет 1 мм рт. ст. = 1 Торр ≈ 133,322 Па. Стандартная физическая атмосфера (101 325 Па) уравновешивается столбом ртути высотой ровно 760 мм рт. ст.

Таблица перевода единиц давления

Приведённая ниже справочная таблица содержит точные коэффициенты для взаимного пересчёта основных системных и внесистемных единиц давления, используемых при гидравлических расчётах.

При использовании табличных значений для перевода в единицы водяного столба (м вод. ст.) следует помнить, что этот коэффициент строго фиксирован для чистой воды плотностью 1000 кг/м³. Если расчёт выполняется для жидкости с иной плотностью (например, для рассола, масла или гликолевой смеси), эквивалент давления в метрах водяного столба не будет совпадать с фактической геометрической высотой столба h данной рабочей среды.

Практическое применение расчёта давления по высоте столба и плотности

Базовая зависимость p = ρgh применяется в проектировании инженерных сетей, строительстве резервуаров и нефтегазовом деле без изменения самой расчётной модели. Различия между прикладными задачами сводятся к выбору исходной плотности рабочей среды, правилам отсчёта вертикальной координаты и технической интерпретации полученного результата в соответствии с отраслевыми стандартами.

Системы водоснабжения и водонапорные сооружения

В гидравлике водопроводных сетей расчёт гидростатического давления необходим для определения статического напора на вводах в здания и у водоразборных приборов на различных этажах при отсутствии водоразбора. Высота столба h в этой задаче определяется как разность геодезических отметок: от отметки свободной поверхности воды в напорном баке водонапорной башни или резервуаре чистой воды на возвышенности до отметки оси трубопровода или конкретного сантехнического прибора.

Согласно нормам СП 31.13330.2021, полученное значение статического давления проверяется по двум граничным условиям:

• Обеспечение минимального свободного напора на верхних этажах застройки, необходимого для штатной работы сантехнической арматуры и бытового оборудования.
• Непревышение максимально допустимого гидростатического напора в нижней части сети (у приборов на первых этажах и в подвалах) во избежание повреждения уплотнений, гибких подводок и запорных механизмов. Если расчётное статическое давление превышает нормативный предел, сеть разделяют на вертикальные зоны или предусматривают установку регуляторов давления.

Системы водяного отопления и закрытые циркуляционные контуры

В системах теплоснабжения зданий (проектируемых по требованиям СП 60.13330.2020) вычисление статического давления выполняется для самой нижней точки гидравлического контура - обычно на уровне котельного оборудования, циркуляционных насосов и распределительных коллекторов в подвале или тепловом пункте. Расчётная высота h равна вертикальному расстоянию от нижней точки до наивысшей точки заполненной системы (воздухоотводчика на верхнем этаже или уровня жидкости в открытом расширительном баке на чердаке).

Особенность расчёта отопительных контуров заключается в учёте фактической плотности теплоносителя. Если вместо воды (1000 кг/м³) система заполнена незамерзающей водно-гликолевой смесью на основе этиленгликоля или пропиленгликоля (плотностью 1030-1070 кг/м³ в зависимости от концентрации), статическое давление в нижней точке пропорционально возрастает при той же геометрии здания. Полученный результат напрямую используется для трёх монтажных и пусконаладочных операций:

• Настройка предварительного давления воздушной камеры мембранного расширительного бака (которое устанавливается равным статическому давлению столба теплоносителя в точке подключения бака или с небольшим запасом над ним).
• Определение минимального начального давления заполнения и подпитки холодной системы, обеспечивающего гарантированное отсутствие вакуума и завоздушивания в верхних радиаторах.
• Проверка порога срабатывания предохранительных клапанов, чтобы сумма статического напора и рабочего давления насоса с учётом теплового расширения не приводила к ложному сбросу среды.

Резервуары, ёмкости и гидротехнические сооружения

При конструировании промышленных наливных баков, вертикальных стальных резервуаров, технологических отстойников, силосов для хранения жидких сред и чаш бассейнов формула p = ρgh позволяет определить удельную распределённую нагрузку на днище и нижние пояса вертикальных стенок. Так как гидростатическое давление зависит исключительно от уровня заполнения и плотности хранимого продукта (будь то нефть, кислоты, жидкие удобрения или техническая вода), проектировщики вычисляют максимальное давление при предельном проектном уровне налива.

Это значение служит исходной величиной для прочностного расчёта толщины листового металла стенки резервуара, подбора сечения бандажных колец жёсткости, проверки герметичности донных фланцевых соединений и расчёта несущей способности фундамента с учётом массы жидкости.

Бурение и обслуживание скважин

В нефтегазовой отрасли и гидрогеологии управление гидростатическим давлением столба жидкости является основным методом обеспечения безопасности горных работ. Скважина в процессе бурения или капитального ремонта заполняется буровым раствором либо специальной жидкостью глушения (водными рассолами солей кальция, натрия или цинка). Для расчёта забойного гидростатического давления в качестве высоты h строго подставляется вертикальная проекция ствола - TVD, отсчитываемая от устья (ротора буровой установки) до забоя или кровли продуктивного пласта.

Изменяя плотность ρ закачиваемого раствора путём добавления утяжелителей (например, барита) или облегчающих реагентов, технологи решают задачу противодействия пластовому давлению флюидов (нефти, газа, пластовой воды) в породе. Расчётное давление столба раствора на забое должно превышать пластовое давление на регламентированную величину репрессии для предотвращения газонефтеводопроявлений и выбросов, но при этом не достигать давления гидроразрыва горных пород, при котором начинается поглощение раствора пластом.

Подбор трубопроводной арматуры и оценка классов давления

Любой гидравлический узел в нижней точке высотного трубопровода, стояка или на донном выпуске резервуара находится под постоянным воздействием веса вышележащего столба жидкости. Полученное статическое давление сопоставляется со стандартным рядом номинальных (условных) и рабочих давлений трубопроводной арматуры и соединительных деталей, регламентированным ГОСТ 356-80.

Вычисленный статический напор помогает правильно выбрать класс прочности задвижек, шаровых кранов, обратных клапанов, компенсаторов и фланцев, исключив установку элементов с недостаточным запасом прочности на участках с большим геодезическим перепадом высот. В таблице ниже сведены основные параметры прикладных задач, где используется базовый гидростатический расчёт.

Примеры расчёта гидравлического давления для разных жидкостей

Численная подстановка параметров в базовое уравнение наглядно демонстрирует, как плотность рабочей среды и перепад высот формируют итоговую нагрузку в различных инженерных условиях. В приведённых ниже расчётах ускорение свободного падения принято равным стандартному инженерному значению g = 9,81 м/с², если не оговорено эталонное табличное значение.

Давление десятиметрового столба пресной воды

Базовый ориентир в гидравлике и водоснабжении - напор, создаваемый столбом чистой пресной воды высотой h = 10 м при плотности среды ρ = 1000 кг/м³. Подстановка исходных величин в расчётную формулу даёт следующий результат:

p = 1000 кг/м³ × 9,81 м/с² × 10 м = 98 100 Па

Для прикладного использования и сопоставления с показаниями манометров полученное значение переводится в кратные и внесистемные единицы:

• в килопаскалях: 98 100 / 1000 = 98,1 кПа;
• в барах: 98 100 / 100 000 = 0,981 бар;
• в технических атмосферах: 98 100 / 98 066,5 ≈ 1,0003 кгс/см² (в инженерной практике принимается равным 1 кгс/см² или 1 ат).

Такой расчёт подтверждает практическое правило: каждые 10 метров вертикального водяного столба увеличивают манометрическое давление в нижней точке примерно на 1 техническую атмосферу или 0,981 бар.

Гидростатическое давление в морской воде на глубине 50 метров

При погружении оборудования или расчёте подводных конструкций в морской акватории учитывается повышенная минерализация воды. Для расчёта на глубине h = 50 м при плотности морской воды ρ = 1025 кг/м³ и ускорении g = 9,81 м/с² вычисление выглядит так:

p = 1025 кг/м³ × 9,81 м/с² × 50 м = 502 762,5 Па

Полученное избыточное гидростатическое давление составляет примерно 502,76 кПа или 5,03 бар. В аналогичных условиях пресная вода создала бы нагрузку в 490,5 кПа (4,905 бар). Разница в 12,26 кПа на этой глубине возникает исключительно за счёт более высокой плотности солёной среды.

Статическое давление антифриза в системе отопления высотного дома

В замкнутом контуре отопления здания с вертикальной высотой стояков h = 45 м вместо воды используется водный раствор пропиленгликоля плотностью ρ = 1040 кг/м³. Чтобы определить статическую нагрузку на нижний коллектор в холодном состоянии системы, выполняется расчёт:

p = 1040 кг/м³ × 9,81 м/с² × 45 м = 459 108 Па

В пересчёте на рабочие шкалы манометров давление покоящегося столба теплоносителя равно 459,11 кПа или 4,59 бар (4,68 кгс/см²). Если бы контур заполнялся обычной водой, статический напор составил бы 441,45 кПа (4,41 бар). Дополнительные 0,18 бар необходимо учитывать при выборе начального давления преднакачки воздушной камеры мембранного расширительного бака и порога срабатывания предохранительных клапанов.

Забойное гидростатическое давление бурового раствора в скважине

При бурении скважины с вертикальной глубиной от устья до забоя h = 2000 м (TVD) ствол заполнен утяжелённым буровым раствором плотностью ρ = 1250 кг/м³. Вычисление гидростатического давления на забой производится следующим образом:

p = 1250 кг/м³ × 9,81 м/с² × 2000 м = 24 525 000 Па

Для оперирования большими величинами в нефтегазовой отрасли результат переводится в мегапаскали делением на 10⁶, что даёт 24,525 МПа (или 245,25 бар). Полученное значение определяет величину противодавления на вскрытый продуктивный пласт и позволяет предотвратить газонефтеводопроявление при условии, что пластовое давление не превышает расчётные 24,525 МПа.

Сопоставление столба ртути 760 мм со стандартным атмосферным давлением

В барометрии и вакуумной технике историческим эталоном служит столб ртути высотой 760 мм, что в единицах СИ соответствует h = 0,76 м. Плотность ртути при температуре 0 °C составляет ρ = 13 595 кг/м³. При подстановке округлённого ускорения свободного падения g = 9,81 м/с² получаем:

p = 13 595 кг/м³ × 9,81 м/с² × 0,76 м = 101 358,89 Па

Если использовать точное конвенциональное ускорение свободного падения g = 9,80665 м/с², результат составит 101 324,26 Па (при табличной плотности 13 595,1 кг/м³ получается ровно 101 325 Па). Это значение в точности соответствует 1 стандартной физической атмосфере (1 атм = 101,325 кПа). За счёт высокой плотности жидкого металла столб высотой всего 76 сантиметров уравновешивает такое же давление, какое создаёт столб пресной воды высотой около 10,33 метра.

Сводное сравнение расчётных сценариев

Итоговые показатели рассмотренных инженерных задач сведены в общую таблицу для наглядного сопоставления влияния плотности и высоты столба на конечный результат.
