Вертикальная отметка крыши по ширине и углу ската

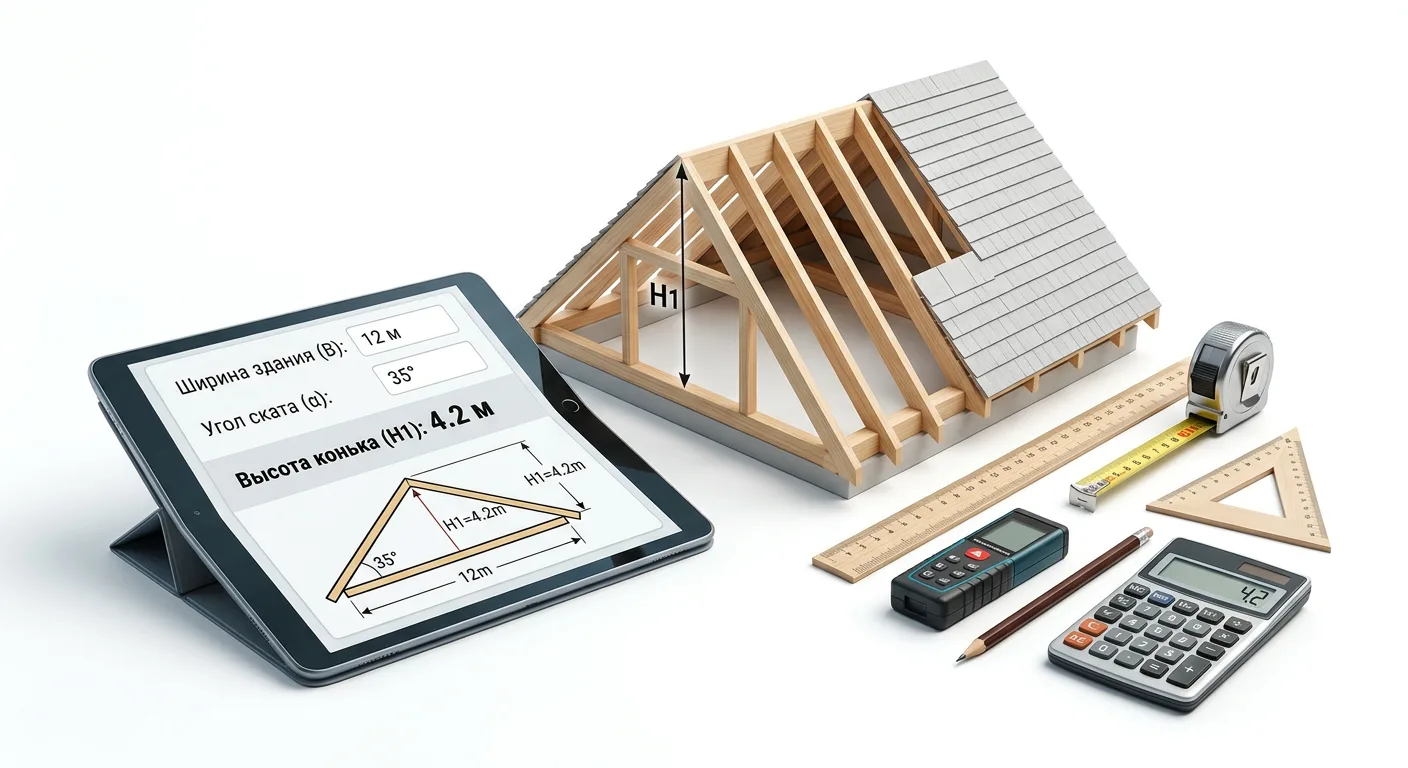

Вертикальная отметка крыши по ширине и углу ската определяется путём геометрического расчёта расстояния от основания кровельной конструкции до её верхней точки. Инструмент вычисляет точную высоту конька на основе двух базовых входных параметров: ширины здания поперёк ската и заданного угла наклона кровли. Расчёт позволяет мгновенно перевести угловые и линейные размеры коробки дома в высотную координату без ручного подбора тригонометрических функций.

Полученный результат представляет собой длину перпендикуляра, опущенного из точки пересечения скатов на горизонтальную плоскость верхнего перекрытия или мауэрлата. Эта величина задаёт главную высотную привязку всего кровельного каркаса.

При проектировании дома и подготовке рабочих чертежей найденное значение решает сразу несколько инженерных задач. Оно определяет проектную высоту центральных опорных стоек под коньковый прогон и служит катетом при вычислении длины стропильных ног. Знание точной высоты подъёма кровли позволяет заранее оценить полезный объём подкрышного пространства, чтобы сделать выбор между нежилым холодным чердаком и полноценной жилой мансардой. Также этот габарит необходим для расчёта площади треугольных фронтонов, определения парусности конструкции и вывода дымоходов или вентиляционных шахт на нормативную высоту относительно конька.

Тригонометрическая формула и геометрия расчёта высоты кровли

Математическая модель вычисления вертикальной отметки опирается на свойства равнобедренного и прямоугольного треугольников. В поперечном разрезе стандартная симметричная двускатная крыша образует равнобедренный треугольник, основанием которого служит ширина перекрытия дома, а боковыми сторонами - наклонные плоскости скатов.

Перпендикуляр, опущенный из верхней точки пересечения скатов на основание, является одновременно высотой, медианой и биссектрисой. Эта вертикальная ось делит общий профиль кровли на два равных прямоугольных треугольника. Сведение задачи к геометрии прямоугольного треугольника позволяет найти неизвестный вертикальный катет через одну линейную и одну угловую величину.

В полученном прямоугольном треугольнике элементы конструкции распределяются следующим образом:

• прилежащий к углу наклона катет представляет собой горизонтальную проекцию ската (заложение) и равен половине общей ширины основания дома: L = B / 2;
• противолежащий катет совпадает с центральным перпендикуляром и является искомой высотой конька H;
• гипотенуза повторяет линию наклона ската, а острый угол α между горизонтальным заложением и гипотенузой задаёт уклон кровли.

Расчёт через тангенс угла наклона

В тригонометрии отношение противолежащего катета к прилежащему определяется как тангенс острого угла: tan(α) = H / L. Выразив из этого тождества вертикальный катет и подставив половину ширины здания вместо длины горизонтальной проекции, получают основную расчётную формулу для симметричной двускатной конструкции:

H = (B / 2) × tan(α)

В этой зависимости переменная B обозначает полную ширину пролёта, α - угол наклона ската в градусах, а H - искомую высоту подъёма. Линейные величины B и H выражаются в одних и тех же единицах измерения (метрах, сантиметрах или миллиметрах).

При расчёте односкатной крыши геометрическая схема меняется, так как профиль такой конструкции изначально представляет собой единый прямоугольный треугольник без деления пополам. Верхняя точка ската опирается на более высокую фасадную или внутреннюю стену, поэтому горизонтальная проекция ската L равна всей ширине перекрываемого пролёта B. Тригонометрическая формула для односкатной кровли принимает вид:

H = B × tan(α)

Способы выражения уклона и их перевод для тригонометрических вычислений

В строительных чертежах и технической документации на кровельные материалы наклон ската указывается не только в угловых градусах, но и в процентах или в виде соотношения сторон (уклона в долях). Поскольку тригонометрические функции и четырёхзначные математические таблицы Брадиса оперируют градусной мерой либо готовыми коэффициентами отношения катетов, перед подстановкой данных в формулу может потребоваться взаимный перевод единиц.

Три способа записи уклона связаны между собой через значение тангенса угла:

• Градусы (°) - прямое угловое измерение между горизонтом и линией ската. Для ручного расчёта по этой величине находят безразмерный коэффициент tan(α) с помощью инженерного калькулятора или таблиц Брадиса.
• Проценты (%) - отношение высоты подъёма к длине горизонтальной проекции, умноженное на 100. Математически уклон в процентах равен тангенсу угла, увеличенному в сто раз: i(%) = tan(α) × 100. Чтобы перевести проценты обратно в десятичное значение тангенса для подстановки в формулу высоты, число процентов делят на 100. Для получения угла в градусах вычисляют арктангенс: α = arctan(i / 100).
• Соотношение сторон (1:n) - классическая строительная запись, показывающая, сколько единиц горизонтального заложения приходится на одну единицу вертикального подъёма (высота относится к заложению как 1 к n). В этом формате значение тангенса равно обыкновенной дроби 1/n. Чтобы сразу найти высоту конька без поиска угла в градусах, длину горизонтальной проекции L делят на число n.

Соотношение между угловыми величинами, процентами, пропорциями сторон и значением тангенса для типовых уклонов приведено в таблице.

При угле наклона ровно 45 градусов (что соответствует уклону 100% или пропорции 1:1) тангенс равен единице. В этом частном геометрическом случае прямоугольный треугольник становится равнобедренным, а вертикальная отметка конька двускатной крыши точно равняется половине ширины здания.

Определение исходных параметров: ширина основания и угол наклона ската

Точность вычисления вертикальной отметки напрямую зависит от того, какие опорные точки выбраны при снятии мерок со строительного чертежа или готовой коробки дома. Ошибка в выборе базовой линии замера на этапе подготовки исходных данных приводит к несовпадению проектной высоты с фактическим положением узлов стропильной системы.

Ширина здания и выбор базовой линии замера

В кровельных расчётах под шириной основания (пролётом) понимается горизонтальное расстояние, измеренное строго поперёк направления ската. Для стандартного прямоугольного дома с двускатной крышей это длина торцевой (фронтонной) стены, а не продольного фасада.

Базовый замер производится между точками опирания стропильных ног на стены. В зависимости от конструктива здания и стадии строительства за расчётную ширину пролёта принимают одно из двух расстояний:

• Расстояние по наружным граням мауэрлата или верхней обвязки каркаса - используется, когда опорный брус уложен заподлицо с внешней плоскостью стены или смещён внутрь кладки, а запил стропильной ноги (пятка) упирается в его внешнее ребро.
• Расстояние по наружным опорным линиям несущих стен - применяется на этапе эскизного проектирования или в конструкциях, где плоскость ската опирается непосредственно на внешний край стеновой коробки.

При таком подходе вычисленная высота конька показывает вертикальное расстояние от горизонтальной плоскости верха мауэрлата (или верхнего обреза стен) до верхней точки схождения стропил.

Учёт карнизных свесов при определении расчётной базы

Горизонтальная проекция карнизных свесов не включается в базовую ширину пролёта, если цель расчёта - найти высоту конькового узла относительно опорной плоскости стен или перекрытия. Свес формируется за счёт выпуска стропильной ноги (или кобылки) за пределы наружной стены и опускается ниже уровня мауэрлата. Добавление длины свесов к ширине коробки здания искусственно увеличит прилежащий катет расчётного треугольника, из-за чего полученная вертикальная отметка над стенами окажется завышенной.

Включение свесов в исходную ширину оправдано только тогда, когда требуется определить полную габаритную высоту кровельного шатра от нижней карнизной линии (уровня капельника или лобовой доски) до конька. В этом случае к ширине здания по наружным стенам прибавляют удвоенную величину горизонтального вылета карниза. Разница между двумя подходами к формированию входного параметра наглядно отражается на положении начала отсчёта высоты.

Геометрический смысл угла наклона ската

Второй исходный параметр - угол наклона ската (уклон кровли) - задаёт крутизну подъёма крыши. В конструктивном разрезе это острый угол между горизонтальной плоскостью чердачного перекрытия (балками перекрытия, нижней затяжкой) и наклонной линией стропильной ноги.

При подготовке данных для расчёта важно учитывать, что линия построения угла проходит параллельно рабочей грани стропил. Поскольку верхняя кромка стропильной ноги, обрешётка и финишное кровельное покрытие лежат в параллельных плоскостях, угол наклона остаётся одинаковым как для несущего деревянного каркаса, так и для внешней поверхности готового ската. Если в проектной документации наклон задан через отношение подъёма к заложению или в процентах, для прямой подстановки в тригонометрическую формулу используется соответствующее угловое значение в градусах или готовый коэффициент тангенса.

Особенности расчёта высоты конька для разных конфигураций крыш

Базовая зависимость между шириной перекрываемого пролёта и углом наклона применяется не только к классическим фронтонным постройкам, но и к более сложным кровельным конструкциям. В зависимости от архитектурной формы крыши меняется геометрия поперечного сечения, а вместе с ней - способ определения горизонтального заложения ската, которое подставляется в расчётную формулу.

Симметричные двускатные, вальмовые и шатровые конструкции

В симметричной двускатной (щипцовой) крыше конёк проходит строго по центральной продольной оси здания, а оба ската имеют одинаковый угол наклона. Аналогичный принцип заложен в геометрию четырёхскатных кровель, если их противоположные боковые плоскости наклонены под одним и тем же углом.

К этой расчётной группе относятся несколько распространённых конфигураций:

• Классическая четырёхскатная вальмовая крыша и крыша типа конверт, где два основных продольных ската имеют форму равнобедренных трапеций, а два торцевых ската (вальмы) выполнены в виде наклонных треугольников от конька до карниза.
• Полувальмовая (голландская или датская) кровля, у которой торцевые вальмы скошены только в верхней или нижней части фронтона, что не влияет на отметку главной коньковой линии.
• Четырёхскатная шатровая крыша, возводимая над зданиями с квадратным или близким к квадрату основанием, где четыре одинаковых треугольных ската сходятся в одной центральной верхней точке (вершине шатра) без образования горизонтального конькового прогона.

Для всех перечисленных конструкций при условии равенства углов наклона противоположных боковых скатов поперечный разрез в центральной части здания представляет собой симметричный треугольник. Поэтому расчёт вертикальной отметки центрального конька или вершины шатра опирается на половину ширины здания, измеренной поперёк основных трапециевидных (или боковых треугольных) скатов. Наличие торцевых вальм сокращает только продольную длину самого конькового бруса вплоть до его вырождения в точку у шатра, но не меняет высоту подъёма кровли над уровнем мауэрлата.

Геометрия односкатной кровли

Односкатная крыша представляет собой единую наклонную плоскость, которая опирается на две противоположные несущие стены разной высоты либо на стропильные фермы с односторонним подъёмом. В такой конструкции отсутствует перелом скатов, а роль конька выполняет верхняя карнизная (коньковая) линия на высокой стене.

Поскольку скат перекрывает всё здание без деления пролёта по центральной оси, в расчётном прямоугольном треугольнике прилежащий катет равен всей ширине дома поперёк уклона. Высота подъёма верхней точки вычисляется от полной ширины пролёта между разновысокими несущими стенами. Полученная величина показывает, насколько верхняя опорная стена (или стойка под верхний прогон) должна превышать по вертикали уровень мауэрлата нижней стены для формирования заданного угла ската.

Двускатная мансардная крыша с переломом ската

Симметричная ломаная крыша, часто применяемая для увеличения полезного объёма мансардного этажа, имеет по два участка с разным уклоном с каждой стороны от центральной оси. Нижние боковые скаты устанавливаются под крутым углом (обычно от 60 до 70 градусов), а верхние скаты, сходящиеся к коньку, делаются более пологими (как правило, от 15 до 30 градусов).

Из-за изменения угла наклона стропильной системы вычислить общую вертикальную отметку конька в одно действие через общую ширину дома нельзя. Расчёт выполняется поэтапно путём разбивки конструкции на два яруса по вертикали:

• Нижний крутоуклонный ярус рассматривается как пара боковых прямоугольных треугольников. Горизонтальной проекцией (прилежащим катетом) здесь выступает расстояние по горизонтали от внешней грани мауэрлата до вертикальной стойки мансардного каркаса (линии перелома ската). Умножение этого заложения на тангенс крутого нижнего угла даёт высоту нижнего яруса - от перекрытия до уровня межъярусной затяжки.
• Верхний пологий треугольник образует обычную двускатную конструкцию, расположенную над перекрытием мансарды. Его основание равно расстоянию между левой и правой точками перелома скатов. Для нахождения высоты верхнего яруса половина ширины этого внутреннего пролёта умножается на тангенс угла наклона верхних стропил.
• Общая вертикальная отметка конька ломаной крыши формируется путём сложения полученной высоты нижнего крутоуклонного яруса и высоты верхнего пологого треугольника.

В таблице ниже сведены правила выбора расчётной ширины (горизонтального заложения) для определения высоты конька при разных формах кровли.

Выбор угла наклона ската с учётом снеговых и ветровых нагрузок

Если ширина основания пролёта задана проектом несущих стен здания и остаётся постоянной, то второй входной параметр для вычисления высоты конька - угол наклона ската - является варьируемой инженерной величиной. От выбора уклона напрямую зависит итоговая вертикальная отметка верхней точки пересечения скатов, геометрия чердачного объёма и характер распределения атмосферных воздействий на стропильную систему. При назначении проектного угла наклона опираются на строительные нормы СП 20.13330.2016 (актуализированная редакция СНиП 2.01.07-85) и профильный свод правил по проектированию кровель СП 17.13330.2017 (СНиП II-26-76).

Изменение входного угла меняет высотную отметку конька нелинейно. Вместе с ростом или снижением высоты крыши меняется соотношение двух разнонаправленных внешних сил: вертикального давления снежного покрова и горизонтально-наклонного давления ветрового потока.

Влияние ветровой нагрузки и парусность кровли

При увеличении угла наклона ската расчётная высота конька при неизменной ширине дома возрастает. Чем выше поднимается коньковый узел над плоскостью перекрытия, тем больше становится вертикальная проекция крыши и площадь фронтонов. Это приводит к прямому росту парусности всей кровельной конструкции.

Высокая крутоуклонная крыша выступает выраженным аэродинамическим препятствием для воздушных масс. На наветренном скате (обращённом к потоку воздуха) формируется зона избыточного давления - мощный ветровой подпор, который стремится вдавить стропильные ноги внутрь чердачного пространства и передаёт значительные горизонтальные усилия на мауэрлат и опорные стены. Одновременно на подветренном скате и в зоне конькового перегиба возникает разрежение (аэродинамический отсос), создающее отрывающую подъёмную силу.

На открытой местности, в прибрежных зонах, степных районах и на возвышенностях с высокой среднегодовой скоростью ветра закладывать в расчёт большой угол наклона нерационально. Для снижения парусности и опрокидывающего момента уклон уменьшают. В результате расчётная высота конька снижается, воздушный поток плавно обтекает пологую плоскость ската с минимальным сопротивлением, а нагрузка на узлы крепления стропил к стенам остаётся в безопасных пределах.

Влияние снеговой нагрузки и отвод осадков

Снеговая нагрузка действует в обратном направлении по сравнению с ветровой. Малоуклонные крыши с низкой вертикальной отметкой конька имеют пологую поверхность, на которой снежные массы задерживаются в течение всего зимнего периода. Ветер не сдувает плотный влажный снег с пологого ската, а при оттепелях талая вода медленнее покидает поверхность, образуя наледь. Это формирует высокую удельную статическую нагрузку на стропильную систему, обрешётку и несущие перекрытия.

Согласно методике СП 20.13330.2016, при определении нормативной снеговой нагрузки учитывается коэффициент перехода от веса снегового покрова земли к нагрузке на покрытие, который напрямую зависит от угла наклона ската:

• На пологих скатах с малым уклоном снег накапливается в полном объёме, поэтому при проектировании учитывается максимальная расчётная снеговая нагрузка для данного климатического района.
• По мере увеличения угла наклона ската и соответствующего подъёма высоты конька сила тяжести начинает преодолевать силу трения снежного пласта о кровельное покрытие, за счёт чего часть снега сходит самостоятельно и расчётный понижающий коэффициент уменьшается.
• На крутоуклонных крышах с высоким коньком снег практически не задерживается и скатывается под собственным весом, а дождевая и талая вода сбрасывается со скатов с высокой скоростью, исключая застой влаги.

В случае сложной конфигурации крыши или несимметричного ветрового переноса снега через высокий конёк на подветренном скате могут образовываться снеговые мешки - зоны локального перегруза, которые требуют усиления стропил и точного контроля геометрии ската.

Поиск инженерного баланса при выборе входного угла

Выбор угла наклона перед вычислением высоты конька всегда сводится к поиску компромисса между весовой нагрузкой от снега и динамическим давлением ветра с учётом климатического районирования и местной розы ветров. Характер изменения высоты конька и поведения кровельной конструкции при разных типах уклона представлен в сравнительной таблице.

Для точного подбора входного угла наклона перед проведением тригонометрического расчёта высоты конька учитывают следующие практические факторы:

• Снеговой и ветровой районы строительства по картам районирования СП 20.13330.2016, определяющие базовые значения внешних воздействий в месте возведения здания.
• Преобладающее направление зимних ветров (розу ветров), от которого зависит ориентация конька и интенсивность сдувания или наметания снега с одного ската на другой.
• Категорию рельефа и окружение участка: открытая местность увеличивает ветровой напор на высокую крышу, тогда как окружающая застройка или лесной массив снижают скорость ветра, но способствуют спокойному накоплению снежной шапки.
• Экономическую целесообразность конструкции: завышение угла наклона ради сброса снега увеличивает расчётную высоту конька, тогда как занижение угла требует увеличения сечения стропил и уменьшения их шага для удержания массы снежного покрова.

Зависимость минимального уклона и высоты крыши от кровельного материала

Помимо внешних климатических воздействий, нижнюю границу входного параметра угла наклона ската жёстко задаёт тип финишного кровельного покрытия. При фиксированной ширине пролёта здания минимально допустимый уклон выбранного материала напрямую определяет наименьшую расчётную высоту конька. Опустить верхнюю точку пересечения скатов ниже этой геометрической отметки без смены типа покрытия или изменения технологии герметизации кровельного пирога нельзя.

Физическая причина технологических ограничений связана с гидродинамикой ливневого стока и конструкцией монтажных соединений. Любое скатное покрытие состоит из отдельных элементов, укладываемых с продольным и поперечным нахлёстом либо соединяемых замковыми швами. На пологих скатах скорость стекания дождевой и талой воды снижается, а толщина водного потока в период интенсивных осадков возрастает. Если фактический угол наклона оказывается меньше критического порога для конкретного профиля, возникают две эксплуатационные проблемы:

• Капиллярное затекание: в узких зазорах между сопрягаемыми листами или плитками за счёт сил поверхностного натяжения влага поднимается вверх против направления уклона, преодолевая величину стандартного нахлёста и проникая на обрешётку.
• Ветровой подпор и перелив через замки: шквалистый ветер, направленный от карниза к коньку, тормозит встречный поток воды и загоняет её под верхние ряды покрытия или через боковые волновые перекрытия.

По требованиям к крутизне ската и обеспечиваемой герметичности стыков кровельные покрытия делятся на три конструктивные группы, каждая из которых задаёт свой диапазон допустимых высотных отметок крыши.

Листовые кровельные материалы

Крупноформатные профилированные и плоские листы образуют на скате минимальное количество поперечных стыков, что позволяет применять их на крышах с небольшой и средней высотой подъёма конька. Внутри этой категории минимальный угол наклона зависит от высоты профиля волны и способа герметизации продольных соединений.

Фальцевая кровля отличается отсутствием сквозных крепежных отверстий в плоскости водостока. Картины из рулонного или листового металла, соединяемые двойным стоячим фальцем с применением герметизирующих лент, допускают устройство самых пологих скатных крыш с минимальной высотой конька. Панели с самозащёлкивающимся замком (кликфальцем) имеют менее плотное прилегание в зоне замкового соединения, поэтому требуют большего уклона и, соответственно, более высокой вертикальной отметки конькового узла.

Кровельный профнастил (металлопрофиль) подбирается с учётом высоты трапециевидной гофры и наличия капиллярной канавки на боковом нахлёсте. Профили с высокой несущей волной способны отводить мощные потоки воды на малоуклонных скатах без риска перелива через гребень. Низкопрофильные стеновые и универсальные марки требуют увеличения угла наклона ската и укладки с увеличенным продольным перехлёстом.

Металлочерепица из-за поперечного штампованного ступенчатого рельефа задерживает часть воды в зонах перегиба волны. При малом угле наклона в местах нахлёста листов и вокруг саморезов скапливается влага, поэтому для металлочерепицы устанавливается более высокий порог минимального уклона по сравнению с гладким фальцем или высоким профнастилом.

Волнистый хризотилцементный шифер и битумные волнистые листы (еврошифер, ондулин) не имеют жёстких замковых зацеплений по краям. Защита от протечек в таких покрытиях обеспечивается исключительно за счёт глубины волны, величины нахлёста соседних рядов и достаточной скорости гравитационного сброса воды, что исключает их монтаж на крышах с малым подъёмом конька.

Штучные кровельные материалы

Штучные покрытия - натуральная керамическая, цементно-песчаная, композитная и фиброцементная черепица - формируют кровельное полотно из множества малоформатных элементов. Большое количество продольных и поперечных сопряжений создаёт разветвлённую сеть зазоров, уязвимых для задувания снега и косого дождя.

Даже при наличии двойных пазовых замков в керамической черепице или плотного прилегания гранулированных листов композитной черепицы такие материалы требуют формирования выраженного уклона и значительной расчётной высоты конька. Исключение составляют случаи, когда под штучное покрытие на скатах умеренной крутизны устраивается сплошное водонепроницаемое основание (настил с наплавляемой или клеевой гидроизоляцией), берущее на себя функцию основного водоизоляционного ковра.

Мягкая и рулонная кровля

В группу мягких покрытий входят гибкая битумная черепица (гонтовая кровля) и рулонная наплавляемая кровля на основе модифицированного битума или полимерных мембран. Условия их работы и влияние на высоту крыши принципиально различаются.

Гибкая битумная черепица монтируется на сплошное ровное основание (из ориентированно-стружечных плит или влагостойкой фанеры) и после спекания клеевого слоя под действием солнечного тепла образует герметичный ковёр. Однако на слишком пологих скатах с низкой отметкой конька в зонах фигурных вырезов гонтов застаивается вода и образуется наледь, разрушающая клеевые швы, поэтому материал имеет чёткое ограничение по минимальному уклону.

Рулонная наплавляемая кровля формирует сплошное герметичное покрытие со сварными швами, полностью исключающее капиллярный подсос воды. Такие материалы предназначены для плоских и малоуклонных крыш, где вертикальное возвышение конька или верхнего парапета над уровнем стен сводится к минимуму, необходимому лишь для предотвращения застоя луж.

Сравнение конструктивных особенностей кровельных покрытий и их влияния на выбор входного угла наклона и итоговую высоту конька приведено в сводной таблице:

Корректировка расчёта высоты конька при смене материала в проекте

Замена типа кровельного покрытия на этапе проектирования или реконструкции напрямую меняет допустимый диапазон углов наклона и требует повторного вычисления вертикальной отметки конька при неизменной ширине дома.

Практический сценарий такого пересчёта возникает при переходе от гладких листовых покрытий к рельефным или штучным материалам. Если изначально в проекте закладывалась пологая двускатная крыша под фальцевое покрытие или высокий кровельный профнастил, а затем застройщик решает применить металлочерепицу, еврошифер или керамическую черепицу, исходный малый угол наклона окажется недостаточным для защиты стыков от протечек. Входное значение угла увеличивают до нормативного минимума нового материала и заново выполняют тригонометрический расчёт через тангенс угла. В результате увеличения угла наклона при той же ширине пролёта вертикальная отметка конька возрастает.

Обратная ситуация происходит при замене тяжёлой штучной черепицы или шифера на фальцевую кровлю либо профнастил ради снижения высоты крыши и уменьшения площади фронтонов. Снижение входного угла наклона до минимально допустимого предела листового металла уменьшает тангенс угла и пропорционально опускает расчётную высоту конька. При проверке граничных условий учитывают, что на минимально допустимых углах производители кровельных систем предписывают дополнительные меры: устройство сплошного гидроизоляционного подкладочного ковра по всей площади ската, увеличение продольного нахлёста листов до двух волн и уплотнение всех стыков герметизирующими лентами.

Практическое применение высоты конька при проектировании стропильной системы

Найденная вертикальная отметка конька служит исходной величиной для конструирования несущего кровельного каркаса и составления спецификации пиломатериалов. В наслонных стропильных системах, где предусмотрена центральная опора на внутреннюю капитальную стену или балки перекрытия (лаги потолка), расчётная высота напрямую задаёт проектную длину вертикальных стоек конькового прогона.

При заготовке пиломатериалов чистую тригонометрическую высоту корректируют с учётом узлов сопряжения деревянных элементов. Чтобы получить фактическую монтажную высоту вертикальной стойки от основания до конькового бруса, из базовой расчётной отметки вычитают высоту сечения самого конькового прогона и толщину нижней опорной лежни, распределяющей нагрузку на перекрытие, а также учитывают глубину врубок в верхнем узле примыкания стропил.

Определение длины стропильных ног и площади фронтона

Когда известны оба катета прямоугольного треугольника - вертикальная высота подъёма $H$ и горизонтальное заложение ската $B / 2$, - полученный результат используют для вычисления рабочей длины рядовых (центральных) стропильных ног. Геометрическая длина стропила от внешней грани мауэрлата до оси конька соответствует гипотенузе и рассчитывается по теореме Пифагора:

S = √(H² + (B / 2)²)

Альтернативный способ проверки этой величины - деление найденной высоты конька на синус угла наклона ската ($S = H / \sin(\alpha)$) либо деление половины ширины пролёта на косинус того же угла ($S = (B / 2) / \cos(\alpha)$). Вычисленное значение $S$ показывает расстояние строго между опорными точками на стене и в коньковом узле. Для получения полной заготовительной длины пиломатериала к рабочей длине $S$ прибавляют длину кобылки или выпуска стропильной ноги на формирование карнизного свеса, а также запас на выполнение торцевого запила.

Второй конструктивный параметр, напрямую зависящий от вертикальной отметки крыши, - площадь треугольного фронтона (щипца) двускатной или полувальмовой кровли. Поскольку торцевая стена чердака представляет собой равнобедренный треугольник с основанием $B$ и высотой $H$, её площадь определяется по формуле:

S_фр = 0.5 × B × H

Точное значение площади щипца необходимо для подсчёта объёма стеновых блоков или кирпича при возведении каменных фронтонов, расчёта количества стоек и обшивки (ОСП, доски, сайдинга) в каркасном домостроении, а также для определения расхода фасадного утеплителя и ветрозащитных мембран.

Сводная таблица показывает, как базовая высота конька включается в смежные расчёты элементов крыши:

Оценка объёма чердака и высотной отметки дымоходов

Вертикальная отметка до пересечения скатов определяет функциональное назначение подкрышного пространства и разделяет проекты на нежилые холодные чердаки и эксплуатируемые жилые мансарды. При планировании помещения учитывают, что полезная высота комнаты в чистоте всегда меньше расчётной геометрической высоты конька. Верхняя часть треугольника отсекается горизонтальной затяжкой (ригелем), связывающей стропильные ноги для предотвращения распора стен, а снизу пространство уменьшается на толщину чистового пола и пирога перекрытия.

Практическая оценка габаритов подкрышного пространства и инженерных выходов опирается на следующие критерии:

• Для нежилого холодного чердака высота до конька должна обеспечивать свободный проход человека в полный рост или пригнувшись вдоль центральной оси крыши для периодической ревизии стропил, контроля состояния гидроизоляции и обслуживания вентиляционных каналов.
• При проектировании жилой мансарды от полной расчётной высоты $H$ отнимают расстояние от конькового узла до нижнего края ригеля (затяжки), толщину потолочного утепления и обшивки, проверяя, чтобы оставшаяся вертикальная отметка от чистового пола до потолка соответствовала комфортным габаритам жилого помещения.
• Вентиляционные шахты и дымовые трубы котельного оборудования проектируют с привязкой к вертикальной отметке конька, чтобы вывести устье трубы из зоны ветрового подпора и предотвратить опрокидывание тяги при обтекании скатов воздушными потоками.

При расчёте высоты дымохода или вентиляционного канала найденную отметку $H$ используют как базовый ориентир уровня. Если шахта проходит в непосредственной близости от центральной оси здания, оголовок трубы поднимают выше уровня конька. При удалении трубы к карнизу допустимое возвышение или понижение оголовка относительно коньковой линии определяют по горизонтальному расстоянию от оси конька до оси шахты, складывая высоту стен с расчётным подъёмом кровли на соответствующем участке ската.

Примеры расчёта вертикальной отметки крыши для типовых зданий

Подстановка проектных габаритов коробки здания и выбранного уклона в тригонометрическую модель показывает, как меняются высотные отметки кровли при различных строительных задачах. Приведённые ниже вычисления демонстрируют порядок работы с формулой на примере частного дома со стандартным покрытием, при изменении крутизны скатов на одном и том же пролёте, а также при возведении несимметричной пристройки.

Симметричная двускатная крыша под металлочерепицу

Исходные условия задачи: проектируется жилой дом шириной по наружным граням мауэрлата $B = 8\text{ м}$. В качестве кровельного покрытия выбрана металлочерепица с рабочим углом наклона ската $\alpha = 30^\circ$. Требуется определить проектную высоту от плоскости опоры стропил до конькового узла.

Последовательность вычисления состоит из трёх шагов:

• Определение длины горизонтальной проекции одного ската (прилежащего катета) путём деления общей ширины пролёта пополам: $L = 8 / 2 = 4\text{ м}$.
• Нахождение тригонометрического коэффициента для заданного уклона: $\tan(30^\circ) \approx 0.5774$.
• Умножение половины ширины основания на тангенс угла наклона: $H = 4 \times 0.5774 = 2.3096\text{ м}$.

После округления до миллиметров вертикальная отметка конька составляет $2.31\text{ м}$ ($231\text{ см}$). При такой высоте под кровлей формируется проходной чердак, достаточный для свободного перемещения вдоль центральной оси и размещения вентиляционного оборудования.

Сравнение высоты пологой и крутой кровли на одном пролёте

Влияние угла наклона на вертикальные габариты конструкции можно оценить на примере дома с фиксированной шириной пролёта $B = 10\text{ м}$ (половина ширины основания $L = 5\text{ м}$). В зависимости от архитектурного решения и назначения чердачного пространства в расчёт закладываются три разных уклона: пологий ($\alpha_1 = 15^\circ$), умеренный ($\alpha_2 = 35^\circ$) и крутой ($\alpha_3 = 50^\circ$).

Подстановка значений в базовую формулу даёт следующие результаты:

• При пологом уклоне $15^\circ$: $\tan(15^\circ) \approx 0.2679$, расчётная высота $H_1 = 5 \times 0.2679 = 1.34\text{ м}$.
• При умеренном уклоне $35^\circ$: $\tan(35^\circ) \approx 0.7002$, расчётная высота $H_2 = 5 \times 0.7002 = 3.50\text{ м}$.
• При крутом уклоне $50^\circ$: $\tan(50^\circ) \approx 1.1918$, расчётная высота $H_3 = 5 \times 1.1918 = 5.96\text{ м}$.

Из-за свойств функции тангенса высота конька при равномерном увеличении угла растёт нелинейно. В таблице ниже показано, как изменение крутизны ската на каждые $5^\circ\text{-}10^\circ$ отражается на вертикальной отметке при неизменном десятиметровом пролёте ($L = 5\text{ м}$).

В диапазоне от $15^\circ$ до $25^\circ$ прибавка в десять градусов увеличивает высоту конька почти на один метр ($0.99\text{ м}$). В интервале от $45^\circ$ до $55^\circ$ те же десять градусов дают прирост уже на $2.14\text{ м}$. При угле $45^\circ$ тангенс равен единице, поэтому высота конька симметричной крыши всегда точно равна половине ширины здания.

Расчёт подъёма односкатной крыши хозблока или пристройки

При возведении гаража, веранды или хозяйственного блока с односкатной кровлей вся плоскость крыши наклонена в одну сторону. Горизонтальная проекция ската в этом случае не делится пополам, а совпадает с полной шириной перекрываемого пролёта.

Исходные данные: к основной стене дома пристраивается котельная шириной $B = 4.5\text{ м}$. Проектный угол наклона односкатной кровли под профилированный лист выбран равным $\alpha = 12^\circ$. Требуется найти величину вертикального подъёма верхней точки крыши относительно низкой фасадной стены (разность высот опорных стен).

Расчёт выполняется в два действия без предварительного деления основания:

• Определение тангенса угла наклона: $\tan(12^\circ) \approx 0.2126$.
• Умножение полной ширины пролёта на полученный коэффициент: $H = 4.5 \times 0.2126 = 0.9567\text{ м}$.

Вертикальный перепад высот между нижней и верхней опорными линиями мауэрлата составит $0.96\text{ м}$ ($96\text{ см}$). Если высота низкой наружной стены пристройки равна $2.40\text{ м}$, то линия примыкания верхнего края стропил к стене основного здания будет располагаться на отметке $2.40 + 0.96 = 3.36\text{ м}$ от уровня цоколя.
