Ограничительный резистор для светодиодной цепи

Правильно подобранный ограничительный резистор для светодиодной цепи защищает полупроводниковый кристалл от теплового пробоя при подключении к источнику постоянного напряжения. Калькулятор автоматизирует вычисление электрического сопротивления в омах (Ω) и рассеиваемой тепловой мощности в ваттах (W). Расчет выполняется на базе трех исходных параметров: напряжения источника питания, прямого падения напряжения на p-n-переходе и номинального рабочего тока элемента. Прямое подключение LED к блоку питания или батарее без токоограничивающего звена приводит к мгновенному выходу компонента из строя.

После преодоления порога открытия p-n-перехода внутреннее сопротивление полупроводника резко падает. Ток в замкнутом контуре возрастает лавинообразно, поэтому его принудительно фиксируют внешним пассивным элементом.

Для получения точных параметров гасящего компонента в расчетную форму вводят три базовые величины:

• выходное напряжение источника постоянного питания в вольтах (V);
• прямое падение напряжения на открытом кристалле в вольтах (V);
• номинальный рабочий ток в миллиамперах (mA) или амперах (A).

На основе этих данных инструмент мгновенно определяет требуемое сопротивление резистора, который погасит избыточный потенциал источника питания. Одновременно вычисляется минимальная тепловая мощность в ваттах, выделяемая на резистивном элементе при прохождении рабочего тока. Оба результата позволяют сразу выбрать подходящую деталь для безопасного монтажа схемы.

Входные параметры для расчёта светодиодной цепи

Точность подбора гасящего элемента напрямую зависит от корректности трех исходных величин. Каждая переменная отражает конкретный физический показатель замкнутого контура: потенциал источника энергии, электрическую характеристику самого полупроводника и целевой режим его работы.

В инженерной практике и справочной литературе эти входные параметры имеют стандартные буквенные обозначения и строгие единицы измерения:

Напряжение источника питания

Параметр Vsupply или Uпит задает общую разность потенциалов, приложенную к ветви со светодиодом и резистором. Значение указывается в вольтах (V). Для корректного вычисления в качестве Vsupply берут фактическое постоянное напряжение на выходе блока питания, гальванического элемента или стабилизатора под нагрузкой.

Условие работоспособности схемы требует, чтобы потенциал Vsupply превышал порог открытия полупроводника. Если напряжение источника ниже или равно падению напряжения на самом диоде, ток через кристалл не потечет либо его стабилизация обычным резистором станет невозможной.

Прямое падение напряжения на кристалле

Величина Vf или Uf (в англоязычной документации - Forward Voltage) показывает, какая часть общего потенциала цепи задерживается непосредственно на открытом полупроводниковом переходе. Это разница потенциалов между анодом и катодом светящегося элемента, измеряемая в вольтах (V).

Показатель Vf не является произвольным: он жестко привязан к физическим свойствам кристалла. При расчете эта величина вычитается из напряжения питания Vsupply, а оставшийся избыток потенциала полностью гасится на ограничительном резисторе.

Номинальный рабочий ток и перевод единиц

Параметр If (Forward Current) определяет силу тока, при которой компонент выдает штатную яркость без риска деградации структуры от перегрева. Для маломощных и среднемощных излучателей эту характеристику принято указывать в миллиамперах (mA), а для мощных осветительных матриц - в амперах (A).

Базовые физические формулы электротехники оперируют системными единицами СИ, где сила тока выражается строго в амперах. Поэтому при ручной подстановке данных в уравнения миллиамперы предварительно переводят в амперы по стандартному правилу кратности: 1 mA = 0,001 A. Чтобы перевести миллиамперы в амперы, числовое значение делят на 1000. Например, рабочий ток 20 mA в расчетной формуле принимает вид 0,02 A, а ток 350 mA записывается как 0,35 A. Игнорирование этого перевода приводит к ошибке в вычислениях ровно в тысячу раз.

Способы определения характеристик Vf и If

Узнать точные значения прямого падения напряжения и номинального тока для конкретного экземпляра можно двумя способами: через техническую документацию производителя или путем прямого аппаратного замера.

В техническом паспорте компонента (даташите) искомые величины находятся в таблицах электрических и оптических характеристик. При поиске данных в документации следует ориентироваться на конкретные графы:

• раздел Absolute Maximum Ratings содержит предельно допустимые показатели, работа на которых быстро выводит кристалл из строя, поэтому брать оттуда значения для повседневной эксплуатации нельзя;
• таблица Electrical / Optical Characteristics указывает штатный тестовый режим (обычно в колонке Test Condition прописан номинальный ток If, например, 20 mA);
• в строке Forward Voltage (Vf) приводятся типичное (Typ.) и максимальное (Max.) падение напряжения при заданном тестовом токе - для надежного расчета используют типичное значение.

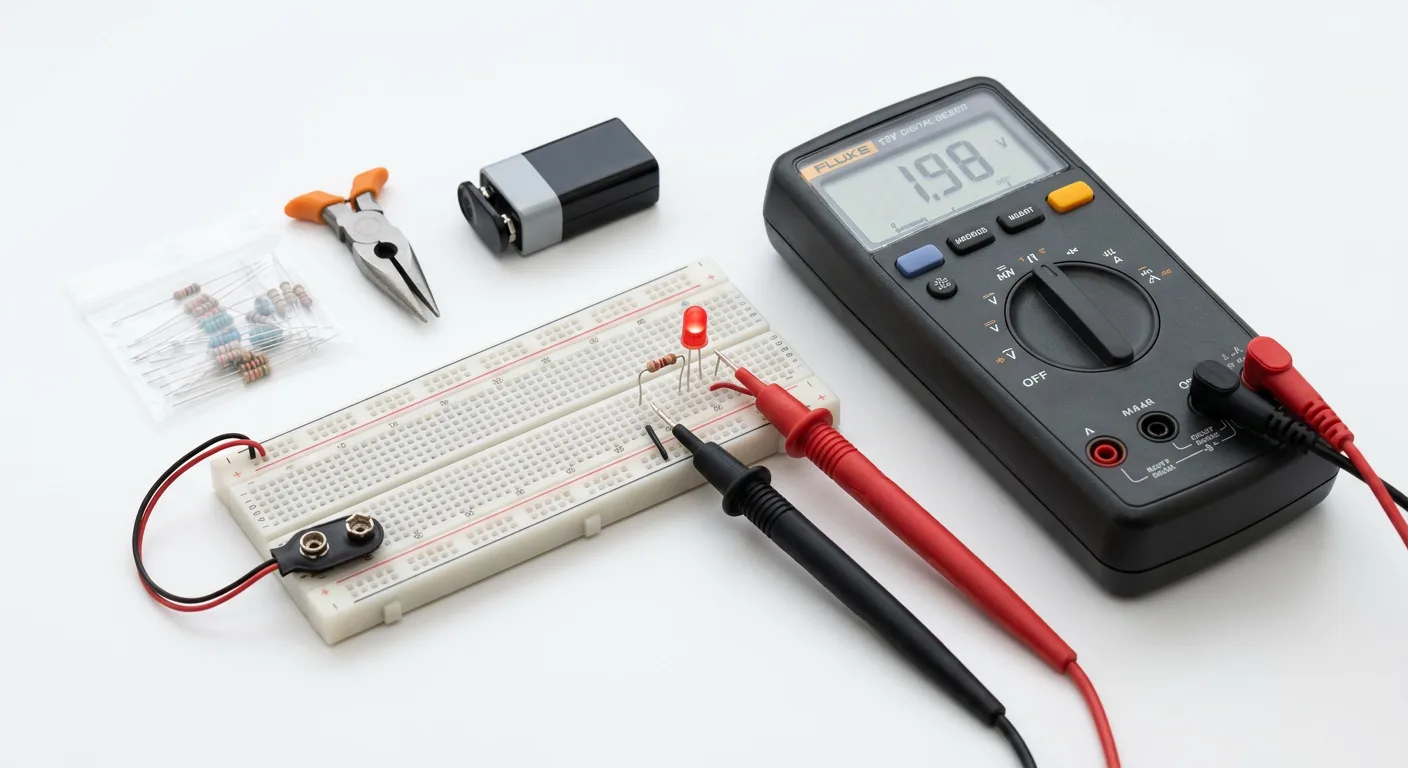

Если маркировка детали неизвестна и даташит отсутствует, параметр Vf измеряют цифровым мультиметром. Прибор переводят в режим проверки диодов, подключают красный щуп к аноду, а черный - к катоду. Мультиметр пропускает через кристалл малый безопасный проверочный ток и выводит на экран прямое падение напряжения в вольтах или милливольтах. Следует учитывать, что под реальной рабочей нагрузкой фактическое значение Vf будет на 0,1-0,3 V выше показаний тестера. Если мультиметр не способен зажечь высоковольтный кристалл в режиме диодного теста, собирают проверочную цепь из источника питания с известным напряжением и заведомо большого резистора (например, на 1000 Ω), после чего вольтметром замеряют разницу потенциалов непосредственно на ножках светящегося диода.

Зависимость падения напряжения и тока от типа светодиода

При отсутствии технической документации и измерительного прибора исходные данные для расчета берут из типовых справочных таблиц. Прямое падение напряжения Vf жестко привязано к физическим свойствам кристалла: химическому составу полупроводникового материала и ширине его запрещенной зоны. Чем короче длина волны излучаемого света, тем выше энергия фотонов и тем большее напряжение требуется для преодоления потенциального барьера.

Ниже приведены справочные диапазоны прямого падения напряжения и длины волн для различных полупроводниковых структур и цветов свечения:

Особого внимания требуют зеленые и белые кристаллы. Маломощные индикаторные зеленые излучатели старого образца на базе фосфида галлия открываются при 2,1-2,2 V, тогда как яркие изумрудные модели на основе нитрида индия-галлия требуют уже около 3,2 V. Белые модели конструктивно представляют собой синий кристалл InGaN, покрытый слоем желтого люминофора, поэтому их электрические параметры полностью совпадают с характеристиками синих аналогов.

Рабочий и пиковый ток для разных корпусов

Вторым обязательным параметром выступает рабочий ток If, который напрямую зависит от конструкции корпуса, площади кристалла и способности подложки отводить тепло. В документации также указывается пиковый ток Imax - предельная кратковременная нагрузка, допустимая только в импульсном режиме с жестким ограничением длительности импульса и скважности. Подстановка значения Imax при расчете цепи постоянного тока приведет к быстрому перегреву и выходу компонента из строя.

Для основных форм-факторов и конструктивных исполнений действуют следующие стандарты токовой нагрузки:

• выводные индикаторные модели в корпусах DIP диаметром 3 mm и 5 mm стандартно рассчитываются на рабочий ток If в диапазоне 10-20 mA при предельном постоянном значении 25-30 mA и кратковременном импульсном Imax до 75-100 mA;
• слаботочные индикаторные модификации потребляют всего 2-5 mA, что позволяет запитывать их напрямую от маломощных логических выходов без перегрузки цепей управления;
• компоненты поверхностного монтажа в корпусах SMD сильно различаются по габаритам: миниатюрные чипы 0603, 0805 и 1206 работают при 5-15 mA, корпуса 3528 и 2835 штатно выдерживают 20-60 mA, а трехкристальные сборки 5050 рассчитаны на суммарный ток 60 mA (по 20 mA на каждый встроенный кристалл);
• сверхъяркие и осветительные эмиттеры мощностью 1 W и 3 W со специальным теплоотводящим основанием требуют рабочего тока 300-350 mA и 600-700 mA соответственно;
• многоцветные сборки RGB объединяют в одном корпусе три независимых полупроводника с общим анодом или катодом, где красный кристалл имеет меньшее падение напряжения (около 2,0 V) по сравнению с зеленым и синим (около 3,2 V), поэтому расчет ограничителя выполняется для каждого цветового канала индивидуально.

Влияние выбранного тока на яркость и ресурс полупроводника

Связь между протекающим током и световым потоком не является строго линейной. При приближении к паспортному максимуму световая отдача на каждый дополнительный миллиампер падает, а основная часть подводимой энергии начинает преобразовываться в тепло. Поскольку полупроводниковый кристалл имеет крошечные размеры, избыточный нагрев не успевает рассеиваться через пластиковую линзу или тонкие металлические выводы.

Постоянный перегрев активной зоны ускоряет деградацию полупроводника и выгорание люминофора в белых излучателях. Это проявляется в постепенном тускнении, смещении оттенка свечения в синюю или фиолетовую область и риске обрыва тонких золотых проводников внутри корпуса. На практике для индикаторных задач и декоративной подсветки целесообразно закладывать в расчет щадящий ток на уровне 50-75% от номинала - например, выбирать 10-15 mA вместо паспортных 20 mA. Визуально глаз человека почти не заметит снижения яркости, тогда как тепловая нагрузка на переход существенно упадет, обеспечивая многолетнюю безотказную работу элемента.

Физический принцип ограничения тока и математические формулы

Светодиод - это токовый полупроводниковый прибор, чье поведение кардинально отличается от обычных активных нагрузок вроде ламп накаливания или нагревательных элементов. Его работа подчиняется нелинейной ВАХ. Пока приложенное к выводам напряжение не достигнет порога открытия p-n-перехода, кристалл остается закрытым и практически не проводит электричество. Однако сразу после преодоления этого потенциального барьера дифференциальное сопротивление полупроводника падает почти до нуля, а график тока устремляется вертикально вверх.

Из-за столь малого внутреннего сопротивления открытый переход не способен самостоятельно ограничить поток электронов. Если подключить полупроводник напрямую к источнику питания, потенциал которого хотя бы на десятые доли вольта превышает порог открытия, ток в цепи мгновенно возрастет до разрушительных величин. При протекании сверхтока кристалл нагревается, его пороговое напряжение дополнительно снижается от высокой температуры, что вызывает еще больший рост тока. Этот лавинообразный процесс завершается тепловым пробоем перехода и выходом детали из строя за доли секунды.

Расчет сопротивления гасящего резистора

Для принудительной стабилизации режима работы последовательно с полупроводником включают линейный элемент - токоограничивающий резистор. Физический смысл его работы заключается в гашении избыточного напряжения источника питания и удержании тока в заданных безопасных рамках. Поскольку оба компонента образуют единую неразветвленную цепь, сила тока на любом ее участке одинакова.

Математический расчет базируется на двух фундаментальных правилах электротехники - втором законе Кирхгофа и законе Ома для участка цепи:

• согласно второму закону Кирхгофа, в замкнутом контуре напряжение источника питания распределяется между всеми последовательно включенными потребителями, поэтому на долю резистора приходится строго разница между потенциалом источника и падением на самом диоде: Ur = Vsupply − Vf;
• по закону Ома сопротивление линейного проводника прямо пропорционально приложенному к нему напряжению и обратно пропорционально протекающему через него току: R = Ur / If.

Объединение этих двух выражений дает базовую расчетную формулу сопротивления ограничительного резистора:

R = (Vsupply − Vf) / If

В этом уравнении результат R выражается в омах (Ω), напряжения Vsupply и Vf подставляются в вольтах (V), а рабочий ток If - строго в амперах (A). Если в исходную формулу подставить ток в миллиамперах (mA), итоговое расчетное значение сопротивления получится сразу в килоомах (kΩ).

Вычисление рассеиваемой тепловой мощности

Принимая на себя избыточное напряжение, резистор преобразует проходящую через него электрическую энергию в тепло и отводит его в окружающее пространство. Чтобы ограничительный элемент не перегрелся, не потемнел и не сгорел в процессе длительной эксплуатации, помимо сопротивления необходимо рассчитать выделяемую на нем электрическую мощность.

В зависимости от того, какие величины уже известны на текущем этапе вычислений, рассеиваемая на резисторе мощность P в ваттах (W) определяется по одной из двух эквивалентных математических формул:

P = (Vsupply − Vf) × If

P = If² × R

Первое выражение использует разницу потенциалов на выводах самого резистора и протекающий через контур ток, что позволяет найти тепловую нагрузку еще до вычисления сопротивления. Вторая формула опирается на квадрат силы тока (в амперах) и уже найденное сопротивление R (в омах). Оба метода дают математически идентичный результат, показывающий точное количество тепла, которое радиодеталь будет выделять в секунду при непрерывном свечении индикатора.

Анализ формул мощности наглядно демонстрирует физическую особенность резистивного метода: чем выше напряжение питания Vsupply относительно порога Vf и чем больше рабочий ток If, тем больше энергии бесполезно уходит в нагрев ограничительного элемента. Для слаботочных сигнальных цепей это выделение тепла составляет сотые доли ватта и не вызывает проблем, однако при проектировании схем с большим перепадом потенциалов учет параметра P становится критически важным для пожарной и термической безопасности платы.

Выбор стандартного номинала и мощности резистора по результатам расчёта

Математический расчёт почти всегда даёт дробные или нестандартные значения электрического сопротивления и тепловой мощности. Промышленность не выпускает радиодетали под каждое возможное число, поэтому теоретический результат необходимо адаптировать под реально существующую номенклатуру электронных компонентов. Грамотная интерпретация полученных цифр позволяет подобрать серийный резистор, который обеспечит стабильную работу схемы без риска перегрузки полупроводника.

Округление сопротивления по стандартным рядам IEC 60063

Производители выпускают постоянные резисторы с фиксированными значениями сопротивления, которые стандартизированы международным регламентом IEC 60063. Этот стандарт делит все номиналы на логарифмические ряды, обозначаемые буквой E и числом: E12, E24, E48, E96 и другие. Цифра после буквы указывает на количество фиксированных значений в одной декаде (интервале от 1 до 10, от 10 до 100, от 100 до 1000 Ом и так далее) и напрямую связана с допуском точности компонента - максимальным процентом отклонения реального сопротивления детали от заявленного при производстве.

Если полученное по формуле значение R не совпадает со справочным, применяется базовое инженерное правило: нестандартное расчётное сопротивление всегда округляется в большую сторону до ближайшего фиксированного номинала из выбранного ряда. Выбор меньшего сопротивления приведёт к тому, что ток в контуре превысит расчётный порог If, что ускорит деградацию кристалла или вызовет его пробой. Округление вверх немного снизит рабочий ток, но гарантирует безопасный режим эксплуатации элемента.

Ниже приведены основные ряды номиналов по стандарту IEC 60063, используемые при комплектации светодиодных цепей:

Пересчёт фактического тока в цепи

После выбора реального резистора из ряда E24 или E12 сопротивление цепи изменяется, поэтому фактический ток (If_факт) будет отличаться от изначально заданного. Для проверки реального режима работы схемы выполняется обратный пересчёт по закону Ома с подстановкой выбранного стандартного номинала (R_ст):

If_факт = (Vsupply − Vf) / R_ст

Например, при расчётном значении 135 Ом ближайшим большим номиналом из популярного ряда E24 является резистор на 150 Ом. Если перепад напряжения на ограничителе составляет 2,7 В, подстановка детали на 150 Ом установит фактический ток на уровне 2,7 / 150 = 0,018 А (18 мА) вместо запланированных 20 мА. Для человеческого глаза снижение яркости на 10% остаётся практически незаметным, зато полупроводниковый переход получает дополнительную защиту от скачков напряжения и производственного разброса сопротивления резистора в пределах его допуска точности.

Если компонент имеет допуск ±5%, то реальное сопротивление экземпляра на 150 Ом может находиться в диапазоне от 142,5 до 157,5 Ом. Даже при наихудшем сценарии (отклонение в минус до 142,5 Ом) фактический ток составит 2,7 / 142,5 ≈ 0,0189 А (18,9 мА), что всё равно не превышает безопасный двадцатимиллиамперный порог.

Подбор типоразмера по рассеиваемой мощности с тепловым запасом

Расчётное значение мощности P показывает, сколько тепла выделится на резисторе в рабочем режиме. Если выбрать радиодеталь, номинальная мощность которой впритык равна расчётной, её корпус разогреется до предельных температур (часто свыше 100-120 °C). Сильный нагрев вызывает температурный дрейф сопротивления, ускоряет старение резистивного слоя, приводит к потемнению текстолита печатной платы и даже к расплавлению припоя на контактных площадках.

Для обеспечения нормального теплового режима номинальная мощность выбираемого резистора должна превышать расчётную величину минимум в 1,5-2 раза. Такой запас по тепловой нагрузке гарантирует, что деталь будет оставаться слегка тёплой и сохранит стабильные электрические характеристики на протяжении всего срока службы.

Стандартная шкала мощностей постоянных резисторов включает фиксированные ступени: 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт, 2 Вт и 5 Вт. Выбор конкретного конструктивного исполнения (выводного для сквозного монтажа или чип-компонента SMD для поверхностного монтажа) напрямую зависит от того, в какой диапазон попадает удвоенное расчётное значение мощности:

• Расчётное тепловыделение до 0,06 Вт - подходят миниатюрные резисторы на 0,125 Вт (1/8 Вт), что соответствует популярному типоразмеру SMD 0805 или малогабаритным выводным моделям.
• Расчётное тепловыделение от 0,06 до 0,125 Вт - выбираются компоненты с номинальной мощностью 0,25 Вт (1/4 Вт); это стандартные выводные резисторы или корпуса SMD 1206.
• Расчётное тепловыделение от 0,125 до 0,25 Вт - требуется установка резистора на 0,5 Вт (1/2 Вт), представленного более крупными выводными деталями или широкими чипами SMD 1210 и SMD 2010.
• Расчётное тепловыделение от 0,25 до 0,5 Вт - необходим резистор мощностью 1 Вт (массивные выводные корпуса или крупнейший широко распространённый типоразмер SMD 2512).
• Расчётное тепловыделение свыше 0,5 Вт - применяются мощные выводные металлооксидные или проволочные керамические резисторы на 2 Вт и 5 Вт, которые монтируются с зазором над платой для свободной циркуляции воздуха.

Особенности расчёта при последовательном и параллельном соединении

При проектировании схем с несколькими излучающими кристаллами базовая формула адаптируется под выбранную топологию цепи. Способ объединения компонентов напрямую определяет распределение токов и потенциалов между узлами, а также количество требуемых ограничительных элементов. Независимо от конфигурации, для работы любого участка цепи необходимо строгое соблюдение полярности при монтаже: анод каждого прибора ориентируется в сторону положительного полюса источника питания, а катод направляется к отрицательному полюсу (общему проводу).

Последовательное включение светодиодов в одну ветвь

При последовательном соединении компоненты выстраиваются друг за другом в единую неразрывную линию, где катод предыдущего элемента соединяется с анодом следующего. Ток во всех точках такой замкнутой цепи одинаков, поэтому общий рабочий параметр If равен току одиночного прибора. Если в одну гирлянду объединяются кристаллы с разным номинальным током, вычисление ведётся по наименьшему значению If среди всех установленных деталей, чтобы защитить самый маломощный переход от выгорания.

Прямые падения напряжения всех включённых в цепочку элементов складываются:

Vf_общ = Vf1 + Vf2 + ... + Vfn

Для всей последовательной ветви устанавливается один общий гасящий резистор, который можно разместить в любом месте цепи - до первого анода, после последнего катода или в промежутке между диодами. Расчёт сопротивления и рассеиваемой мощности выполняется путём подстановки суммарного падения напряжения:

R = (Vsupply − Vf_общ) / If
P = (Vsupply − Vf_общ) × If

Обязательным условием работоспособности такой схемы является превышение потенциала источника Vsupply над суммарным напряжением открытия всех переходов Vf_общ. Если сумма падений напряжения сравняется с напряжением питания или превысит его, кристаллы не откроются и ток через цепь не потечёт. На практике между Vsupply и Vf_общ оставляют запас минимум в 1,5-2 В: это гарантирует, что на долю резистора придётся достаточное падение потенциала для стабильного удержания рабочего тока при небольших колебаниях питающего напряжения.

Параллельное подключение и запрет на общий резистор

Когда напряжение источника слишком мало для питания последовательной цепочки, элементы подключают параллельно. В правильной топологии каждая параллельная ветвь получает свой индивидуальный токоограничивающий резистор, а вычисление номинала R и мощности P производится для каждого светодиода отдельно по стандартной одиночной формуле. Такой подход позволяет свободно комбинировать в одной схеме кристаллы любых цветов свечения с разными значениями Vf и If от одного общего источника Vsupply.

Прямое параллельное объединение нескольких светодиодов на один общий резистор (соединение всех анодов в один узел и всех катодов в другой) является грубой схемотехнической ошибкой. Даже кристаллы из одной заводской партии имеют технологический разброс параметров ВАХ, из-за чего их реальные пороги открытия Vf отличаются на сотые или десятые доли вольта. Прямое подключение параллельной группы к одному резистору приводит к цепной реакции отказа:

• При подаче питания наибольшая доля тока устремляется через тот кристалл, у которого фактическое значение Vf оказалось минимальным.
• Повышенный ток вызывает интенсивный разогрев этого полупроводникового перехода.
• Полупроводникам свойственен отрицательный температурный коэффициент напряжения: при нагреве кристалла его внутреннее падение напряжения Vf дополнительно снижается.
• Из-за температурного дрейфа Vf нагретый элемент забирает на себя ещё большую часть общего тока цепи, вплоть до превышения критического порога Imax и теплового разрушения перехода.
• После обрыва первого сгоревшего кристалла весь суммарный ток перераспределяется между оставшимися ветвями, вызывая каскадное выгорание всех остальных элементов группы.

Установка персонального резистора в каждую ветвь полностью устраняет взаимное влияние компонентов, обеспечивая независимую стабилизацию тока для каждого перехода, тогда как от источника питания потребуется отдавать суммарный ток всех параллельных линий (If_общ = If1 + If2 + ... + Ifn).

Смешанное параллельно-последовательное соединение

Для питания большого числа излучателей при сохранении высокого КПД применяется комбинированная топология. Светодиоды разбиваются на небольшие последовательные группы (секции) с собственным ограничительным резистором в каждой, после чего эти готовые ветви подключаются к шинам питания параллельно. По такому принципу устроены типовые светодиодные ленты, рассчитанные на фиксированное постоянное напряжение: каждая независимая секция (обычно из трёх последовательных кристаллов и одного SMD-резистора) подключена параллельно общим токоведущим дорожкам, что позволяет разрезать ленту по линиям кратности без нарушения режима работы остальных участков.

Сравнение основных параметров трёх схем включения приведено в таблице ниже:

Практические примеры расчёта для типовых источников питания

При проектировании реальных схем напряжение источника питания часто не является строго фиксированным, а максимальный отдаваемый ток может быть ограничен возможностями самой управляющей микросхемы или химического элемента. Для безопасной работы кристалла расчёт сопротивления и мощности всегда выполняется по верхнему пределу возможного напряжения в сети.

Подключение к выводам микроконтроллеров и шине USB

Логические выводы платформ Arduino, AVR и многих контроллеров PIC работают с уровнем 5 В, тогда как модули ESP32 и современные низковольтные микроконтроллеры используют логику 3,3 В. Аналогичное стабилизированное напряжение 5 В присутствует на линиях питания интерфейса USB. При подключении индикации напрямую к цифровому пину микроконтроллера рабочий ток намеренно снижают до 5-15 мА, чтобы не перегрузить внутренний выходной каскад порта, хотя для подключения к силовой шине USB можно задавать полные 20 мА.

Ниже приведены пошаговые вычисления для двух характерных сценариев в цифровой схемотехнике:

• Сценарий для логики 5 В или шины USB (красный индикаторный светодиод с параметрами Vf = 2,0 В и выбранным током If = 15 мА, что составляет 0,015 А). Подстановка значений в базовую формулу даёт: R = (5 − 2,0) ÷ 0,015 = 200 Ом. Данное значение входит в стандартный ряд E24. Рассеиваемая на резисторе мощность составит: P = (5 − 2,0) × 0,015 = 0,045 Вт. С учётом запаса подойдёт любой компонент типоразмера 0,125 Вт или SMD 0805.
• Сценарий для логики 3,3 В на плате ESP32 (зелёный светодиод с падением Vf = 2,2 В и током If = 10 мА или 0,01 А для снижения нагрузки на вывод). Вычисление сопротивления: R = (3,3 − 2,2) ÷ 0,01 = 110 Ом (стандартный номинал ряда E24, ближайший в ряду E12 - 120 Ом). Тепловая мощность на резисторе: P = (3,3 − 2,2) × 0,01 = 0,011 Вт.

Подключение синих или белых кристаллов (Vf около 3,0-3,4 В) напрямую к выводам 3,3 В через резистор на практике неэффективно: минимальная разница потенциалов не оставляет запаса для стабильного ограничения тока, поэтому для управления такими элементами от 3,3-вольтовой логики используют транзисторный ключ с питанием самой светодиодной ветви от линии 5 В.

Питание от батареи PP3 и аккумулятора Li-ion

Автономные химические источники тока меняют выходное напряжение по мере разряда. Если рассчитать цепь по номинальному (среднему) напряжению аккумулятора, то сразу после полной зарядки ток в цепи превысит допустимый предел.

Для стандартной ячейки Li-ion номинальное напряжение указывается как 3,7 В, однако полностью заряженный элемент выдаёт 4,2 В. Именно величина 4,2 В подставляется в качестве Vsupply. Например, при подключении белого светодиода (Vf = 3,2 В, If = 20 мА или 0,02 А) к аккумулятору Li-ion расчёт выглядит так: R = (4,2 − 3,2) ÷ 0,02 = 50 Ом. Округление до ближайшего большего значения из ряда E24 даёт 51 Ом (или 56 Ом для ряда E12). Мощность в пике заряда: P = (4,2 − 3,2) × 0,02 = 0,02 Вт. По мере разряда ячейки до 3,5 В яркость свечения будет плавно снижаться, но кристалл гарантированно не выйдет из строя при установке свежезаряженного аккумулятора.

При использовании гальванической батареи типоразмера PP3 «Крона» с напряжением 9 В для питания одного синего светодиода (Vf = 3,1 В, If = 20 мА) гасящему элементу приходится забирать на себя большую часть потенциала цепи. Сопротивление составит: R = (9 − 3,1) ÷ 0,02 = 295 Ом (выбирается стандартный номинал 300 Ом из ряда E24 или 330 Ом из E12). Рассеиваемая мощность: P = (9 − 3,1) × 0,02 = 0,118 Вт. Поскольку значение вплотную приближается к пределу резисторов на 0,125 Вт, для предотвращения сильного нагрева корпуса здесь необходимо применить компонент мощностью не менее 0,25 Вт.

Расчёт цепи для бортовой сети автомобиля

Частая ошибка при конструировании автомобильной подсветки - подстановка в формулу номинального напряжения свинцово-кислотного аккумулятора, равного 12 В. При запущенном двигателе исправный генератор поддерживает в бортовой сети напряжение около 14,4 В (в некоторых режимах до 14,8 В). Если рассчитать резистор под 12 В, то при запуске мотора ток через светодиод возрастёт на 30-50 процентов выше нормы, что быстро приведёт к выгоранию полупроводника.

Для одиночного белого светодиода (Vf = 3,2 В, If = 20 мА) в автомобильной сети расчёт при Vsupply = 14,4 В даёт следующие результаты: R = (14,4 − 3,2) ÷ 0,02 = 560 Ом (точное совпадение с номиналом ряда E12). Выделяемая тепловая мощность составит: P = (14,4 − 3,2) × 0,02 = 0,224 Вт. Резистор на 0,25 Вт будет работать почти на пределе возможностей, поэтому правильным решением станет установка элемента мощностью 0,5 Вт.

Значительно эффективнее в бортовой сети автомобиля объединить три таких светодиода в последовательную цепь. Тогда суммарное падение напряжения составит Vf_общ = 3,2 + 3,2 + 3,2 = 9,6 В при том же токе 0,02 А. Новое значение сопротивления: R = (14,4 − 9,6) ÷ 0,02 = 240 Ом (ряд E24) или 270 Ом (ряд E12). Мощность на резисторе упадёт до P = (14,4 − 9,6) × 0,02 = 0,096 Вт, что позволит применить компактный элемент на 0,25 Вт и снизить бесполезный нагрев.

Сводные данные по рассмотренным типовым схемам питания представлены в таблице ниже:

Границы применимости резистивного ограничения тока

Простейшая схема с гасящим резистором отлично справляется со стабилизацией тока в маломощных индикаторных цепях, но имеет фундаментальные физические ограничения. При большой разнице между потенциалом источника и падением на кристалле резко падает общий КПД конструкции: в примере с одним светодиодом в автомобильной сети на самом кристалле выделяется полезная мощность 3,2 × 0,02 = 0,064 Вт, тогда как на резисторе в виде тепла рассеивается 0,224 Вт - более 77 процентов энергии источника тратится впустую.

Использование обычного резистора становится нецелесообразным или технически невозможным в следующих случаях:

• Подключение мощных осветительных светодиодов и матриц с током потребления от 300 мА, 700 мА, 1 А и выше. Например, при питании одноваттного кристалла (Vf = 3,3 В, If = 350 мА или 0,35 А) от источника 12 В на резисторе сопротивлением 25 Ом будет выделяться более 3 Вт тепла, что потребует установки громоздкого керамического проволочного элемента, сильно нагревающего корпус устройства.
• Значительные колебания входного напряжения, при которых необходимо поддерживать неизменную яркость свечения (например, в переносных фонарях по мере разряда батареи).
• Высокий риск теплового разгона мощных кристаллов: при сильном нагреве полупроводника его прямое падение напряжения Vf заметно снижается, из-за чего в цепи с обычным резистором ток возрастает ещё сильнее, ускоряя деградацию матрицы.

Для питания мощных осветительных сборок или стабилизации яркости при нестабильном входном напряжении вместо гасящего резистора применяют специализированные схемы. При небольших токах и умеренном перепаде напряжений устанавливают линейные стабилизаторы тока - например, интегральную микросхему LM317 в режиме источника стабильного тока с одним задающим резистором или специализированный двухвыводной стабилизатор CL2N3, жёстко удерживающий ток на уровне 20 мА независимо от колебаний входного потенциала. Для питания мощных светодиодов и осветительных матриц используются импульсные токовые драйверы на основе высокочастотных преобразователей с дросселем, которые поддерживают строго фиксированный рабочий ток при КПД на уровне 85-95 процентов без избыточного выделения тепла.
