Электрические параметры по закону Ома

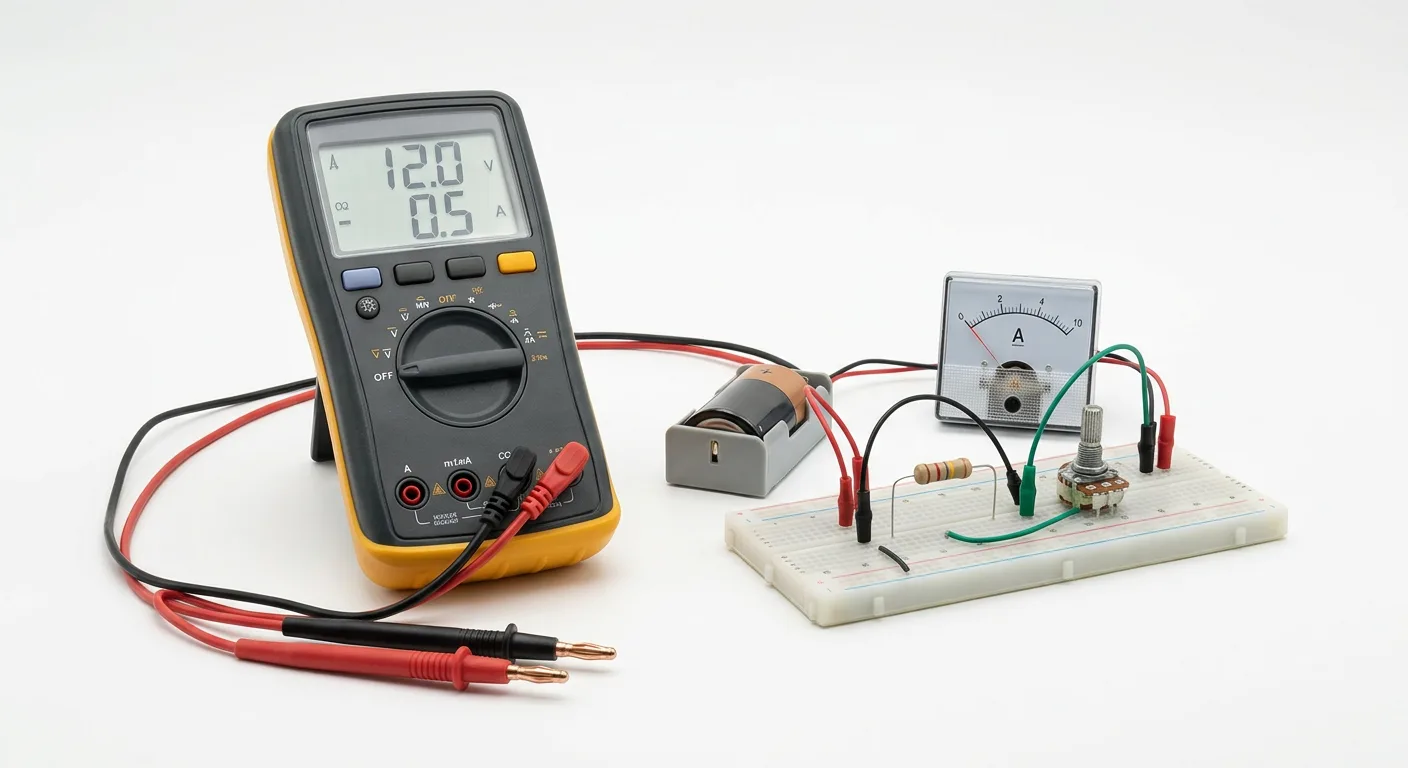

Определение характеристик цепи требует использования строгих физических закономерностей. Электрические параметры по закону Ома вычисляются на основе двух известных величин для нахождения третьей. Инструмент выполняет точный расчет неизвестной переменной. Пользователь передает входные данные, а алгоритм вычисляет и возвращает недостающее значение.

Основными переменными в операции выступают напряжение, сила тока и сопротивление. Фундаментальный принцип для изолированного участка цепи описывает четкую математическую связь между этими элементами. Ток прямо пропорционален приложенному напряжению. При этом он обратно пропорционален электрическому сопротивлению проводника. Рост напряжения увеличивает силу тока, а высокое сопротивление ограничивает направленное движение зарядов.

Для завершения вычисления достаточно задать любые две базовые характеристики.

Взаимосвязь базовых величин: напряжение, сила тока и сопротивление

Для корректного определения характеристик электрической цепи необходимо понимание физической природы протекающих процессов. Вычисление параметров базируется на трех взаимосвязанных переменных, каждая из которых выполняет определенную функцию в замкнутом контуре. Взаимодействие этих элементов определяет условия передачи и потребления электрической энергии.

Электрическое напряжение выступает первопричиной возникновения электромагнитных процессов. Эта величина описывает разность потенциалов между двумя точками. Напряжение формирует электрическое поле, под воздействием которого носители заряда начинают перемещаться от участка с высоким потенциалом к участку с низким. Уровень напряжения определяет величину работы, которую способно совершить поле при перемещении заряженных частиц.

Сила тока является физическим результатом воздействия приложенного напряжения. Данный параметр характеризует упорядоченное, направленное движение зарядов внутри проводника. Наличие потока частиц возможно исключительно в замкнутом контуре при сохранении разности потенциалов. Интенсивность движения зарядов зависит от мощности формирующего поля и структурных особенностей самого токопроводящего материала.

Электрическое сопротивление определяет степень противодействия, которое материал оказывает проходящему потоку частиц. Кристаллическая решетка проводника неизбежно сталкивается с движущимися зарядами, замедляя их направленное перемещение и преобразуя часть энергии в тепло. Сопротивление выступает внутренним свойством конкретного участка цепи.

В рамках единой электрической схемы перечисленные параметры образуют сбалансированную динамическую систему:

• Напряжение действует как инициирующий фактор, стремящийся протолкнуть заряды через проводник.
• Сопротивление выполняет функцию ограничителя, препятствующего свободному протеканию зарядов.
• Сила тока выступает результирующим показателем, который устанавливается на основе баланса между инициирующей разностью потенциалов и встречным противодействием.

Понимание логики этого взаимодействия позволяет правильно интерпретировать результаты математических расчетов. При неизменном сопротивлении любое изменение разности потенциалов вызывает прямо пропорциональное изменение интенсивности направленного движения зарядов. Если источник поддерживает стабильное напряжение, рост противодействия проводника приводит к закономерному падению потока частиц. Указанная физическая закономерность обеспечивает возможность точного вычисления недостающего значения системы.

Формулы расчёта и использование треугольника Ома

Математический аппарат вычислений базируется на алгебраических выражениях, связывающих три основные переменные. Определение неизвестного параметра цепи требует наличия двух исходных значений. Выбор конкретной формулы зависит от того, какая именно величина выступает в качестве искомой:

• Расчет силы тока: I = U / R. Интенсивность потока определяется путем деления напряжения на сопротивление.
• Расчет напряжения: U = I * R. Разность потенциалов вычисляется как произведение силы тока на сопротивление.
• Расчет сопротивления: R = U / I. Противодействие материала находится делением напряжения на протекающий ток.

Визуализация через треугольник Ома

Для безошибочного вывода нужного уравнения применяется визуальное мнемоническое правило, известное как треугольник Ома. Метод представляет собой графическую схему, в которой переменные распределены по трем секторам. Верхний сектор всегда занимает напряжение (U). Два нижних сектора делят между собой сила тока (I) и сопротивление (R). Линии внутри фигуры указывают на математические действия:

• Горизонтальная черта между верхним и нижними секторами обозначает операцию деления.
• Вертикальная черта, разделяющая нижние сектора, указывает на операцию умножения.

Практическое применение треугольника сводится к простому алгоритму вывода формул. Необходимо условно закрыть неизвестную переменную, которую требуется вычислить. Оставшиеся два символа и разделительная линия между ними автоматически сформируют правильную математическую операцию.

Если требуется найти сопротивление, закрывается символ R в нижнем углу. Остаются U сверху и I снизу, разделенные горизонтальной линией, что прямо указывает на необходимость деления первой величины на вторую. По аналогичному принципу, при поиске напряжения закрывается верхний сектор U. Внизу остаются I и R, разделенные вертикальной линией умножения, что формирует уравнение произведения.

Правила подстановки значений

Корректный результат вычислений требует строгого соблюдения правил работы с математическими выражениями. Процесс подстановки исходных данных состоит из последовательной идентификации известных параметров и точного позиционирования чисел в выбранной формуле.

• Идентификация пары известных значений. Необходимо точно определить, какие две величины из тройки U, I, R даны изначально, чтобы исключить логические ошибки на старте расчетов.
• Соблюдение позиции делимого и делителя. При расчете тока и сопротивления принципиально важно сохранять порядок переменных. Значение U всегда выступает делимым и располагается в числителе.
• Проверка отсутствующих переменных. В уравнение подставляются исключительно две известные величины. Подмена неизвестного параметра нулем сделает расчет физически бессмысленным.

Нарушение порядка подстановки, особенно в операциях деления, приводит к критическому искажению итогового результата. Если при поиске сопротивления вместо деления напряжения на ток разделить ток на напряжение, полученное числовое значение не будет отражать реальное физическое противодействие участка цепи.

Вычисление электрической мощности в цепи постоянного тока

Определение базовых характеристик участка цепи часто дополняется вычислением электрической мощности. Этот параметр описывает скорость преобразования электрической энергии в другие формы, например, в тепловую или световую, на анализируемом элементе. Интеграция данного показателя в общую систему вычислений расширяет возможности технического анализа цепи.

Базовая формула расчета мощности

Фундаментальное математическое выражение для нахождения мощности базируется на произведении двух основных параметров контура. Для выполнения этой операции требуются установленные значения электрического напряжения и силы тока.

P = U * I

Математическая логика уравнения отражает физический процесс: чем выше разность потенциалов на концах проводника и больше объем зарядов, проходящих через его сечение в единицу времени, тем выше итоговая выделяемая мощность на данном участке.

Вывод производных уравнений

На практике регулярно возникают ситуации, когда известны только два параметра из базовой тройки U, I, R, но конечной целью является вычисление мощности. Интеграция формул закона Ома в базовое уравнение мощности позволяет вывести производные выражения. Это исключает необходимость предварительного расчета недостающей переменной отдельным действием.

Определение через силу тока и сопротивление

Если исходные данные не содержат значения напряжения, базовое уравнение модифицируется путем математической подстановки. В соответствии с законом Ома, переменная U равна произведению тока на сопротивление. Замещение переменной напряжения в формуле мощности формирует следующую конструкцию:

P = (I * R) * I

После раскрытия скобок и упрощения получается итоговая формула, в которой мощность прямо пропорциональна квадрату силы тока и величине сопротивления.

P = I² * R

Такой вариант вычисления применяется при оценке тепловых потерь в токоведущих проводниках и расчете степени нагрева резистивных элементов под номинальной нагрузкой.

Определение через напряжение и сопротивление

В сценариях отсутствия данных о силе тока применяется аналогичный метод математического замещения. Закон Ома определяет переменную I как отношение напряжения к сопротивлению. Подстановка этой дроби в базовое уравнение мощности дает следующий результат:

P = U * (U / R)

Упрощение выражения приводит к формуле, демонстрирующей прямую зависимость искомой величины от квадрата напряжения и обратную зависимость от сопротивления участка.

P = U² / R

Эта расчетная операция востребована при проектировании нагревательных приборов и вычислении рабочих параметров компонентов, подключаемых к источникам питания с фиксированным напряжением.

Для систематизации процесса вычислений применяется сводная матрица уравнений. Она позволяет выбрать корректную формулу на основе имеющейся пары исходных величин.

Единицы измерения и правила конвертации кратных величин

Для получения корректных результатов математических операций все исходные параметры должны быть выражены в базовых единицах Международной системы единиц (СИ). Электрическое напряжение измеряется в вольтах (В), сила тока - в амперах (А), сопротивление - в омах (Ом), а электрическая мощность - в ваттах (Вт).

На практике номиналы электронных компонентов и параметры цепей часто указываются с применением дольных или кратных приставок. Прямая подстановка таких значений в базовые формулы приводит к ошибкам на несколько порядков. Перед выполнением расчета исходные данные необходимо привести к единому стандарту путем применения соответствующего математического коэффициента.

Перевод дольных и кратных значений

Процесс приведения величин к базовому формату требует умножения или деления исходного числа на фиксированный множитель, зависящий от используемой физической приставки.

• Сила тока в слаботочных схемах преимущественно выражается в миллиамперах (мА). Для перевода в амперы применяется коэффициент 0,001. Исходное значение необходимо разделить на 1000.
• Номиналы резисторов и сопротивление участков цепи часто указываются в килоомах (кОм) и мегаомах (МОм). Трансформация в омы осуществляется путем умножения на 1000 для килоом и на 1000000 для мегаом.
• Параметры мощных потребителей энергии фиксируются в киловаттах (кВт). Перевод в базовые ватты требует умножения исходного показателя на 1000.

Для исключения ошибок при подготовке данных перед вычислением применяется сводная таблица конвертации наиболее востребованных параметров.

Учет параметров источника: закон Ома для полной цепи

Математические операции для изолированного участка цепи базируются на допущении, что напряжение источника питания является стабильной и неизменной величиной. В реальных физических системах любой генератор или аккумулятор обладает собственными аппаратными ограничениями. Расчет для полной цепи охватывает весь замкнутый контур, интегрируя в вычислительную модель характеристики самого источника энергии.

Для корректного вычисления параметров реального контура применяются две дополнительные характеристики:

• ЭДС определяет исходную разность потенциалов источника питания в режиме холостого хода, когда внешняя нагрузка полностью отключена.
• Внутреннее сопротивление (r) отражает физическое противодействие материалов внутри батареи или обмоток генератора направленному движению зарядов.

Взаимосвязь базовых величин с параметрами источника питания описывается формулой закона Ома для полной цепи: I = ЭДС / (R + r). Данное выражение демонстрирует, что итоговая сила тока в контуре рассчитывается как отношение электродвижущей силы к сумме внешнего и внутреннего сопротивлений.

Интеграция параметра внутреннего сопротивления в формулу объясняет физическое поведение цепи под нагрузкой. При замыкании контура ток начинает протекать не только через внешние проводники, но и через внутреннюю структуру самого источника. В соответствии с базовыми принципами электротехники, протекание тока через любое сопротивление вызывает падение напряжения. В данном случае происходит внутреннее падение напряжения внутри аккумулятора или блока питания.

В результате этого процесса фактическое напряжение, поступающее на выходные клеммы источника и питающее внешнюю нагрузку, всегда оказывается ниже номинального значения ЭДС. Степень этой разницы напрямую зависит от силы тока: чем выше потребление подключенных устройств, тем значительнее падение напряжения на внутреннем сопротивлении источника. Этот эффект объясняет просадки рабочего напряжения при подключении мощных потребителей энергии к источникам с ограниченной емкостью.

Практические сценарии применения расчётов

Математические операции, связывающие базовые электрические величины, лежат в основе проектирования, настройки и диагностики любых цепей. Вычисления позволяют не только анализировать текущее состояние системы, но и безопасно подбирать параметры компонентов до их физического монтажа.

Подбор токоограничивающего резистора

Подключение полупроводниковых компонентов к источнику энергии требует строгого контроля протекающего через них тока. Классическим примером такой задачи является расчет номинала резистора для светодиода. Поскольку блок питания или батарея часто выдает напряжение, превышающее рабочие параметры компонента, избыточный потенциал необходимо рассеять на последовательно подключенном сопротивлении.

Для выполнения этой задачи применяется следующая логика вычислений:

• Определение разности между напряжением источника питания и номинальным падением напряжения на самом светодиоде.
• Деление полученного избыточного напряжения на паспортный рабочий ток компонента.
• Выбор ближайшего стандартного номинала резистора в сторону увеличения для обеспечения запаса надежности.

Оценка падения напряжения на кабельных трассах

При передаче энергии на значительные расстояния физическим сопротивлением самих проводников пренебречь невозможно. Ток, проходящий через длинный кабель, неизбежно вызывает снижение разности потенциалов на противоположном конце линии. Умножение силы тока планируемой нагрузки на общее сопротивление медной или алюминиевой жилы демонстрирует точную величину потери напряжения.

Данный расчет критически важен при проектировании систем питания удаленного оборудования. Он позволяет на этапе планирования убедиться, что остаточное напряжение на клеммах потребителя будет укладываться в допустимый рабочий диапазон, и при необходимости принять решение об увеличении сечения кабеля.

Расчет нагрузки для выбора автоматического выключателя

Проектирование распределительных щитов требует точного определения предельной нагрузки на каждую линию. Выбор номинала защитной автоматики базируется на вычислении суммарного потребляемого тока. Отношение совокупной электрической мощности всех стационарных и подключаемых приборов к номинальному напряжению сети дает базовую расчетную силу тока.

Полученный результат применяется для согласования параметров защищаемого контура. Номинал автоматического выключателя должен быть выше расчетного тока максимальной нагрузки, чтобы исключить ложные срабатывания, но при этом оставаться ниже предельно допустимого тока для кабеля выбранного сечения.

Вычисление теоретического тока короткого замыкания

Помимо штатных режимов работы, вычисления применяются для математического моделирования аварийных ситуаций. При прямом замыкании питающих проводников сопротивление внешней полезной нагрузки исключается из контура. В этом случае направленное движение зарядов ограничивается исключительно сопротивлением самих подводящих кабелей, переходных контактов и внутренним сопротивлением питающего трансформатора или генератора.

Деление напряжения холостого хода на сумму этих минимальных паразитных сопротивлений позволяет определить максимальный расчетный ток короткого замыкания. Эта величина необходима для выбора параметра предельной коммутационной способности защитных аппаратов. Если ожидаемый ударный ток превысит возможности автомата, при аварии его контакты могут расплавиться, привариться друг к другу и физически не прервать аварийную цепь.
