Напряжение цепи по известным параметрам

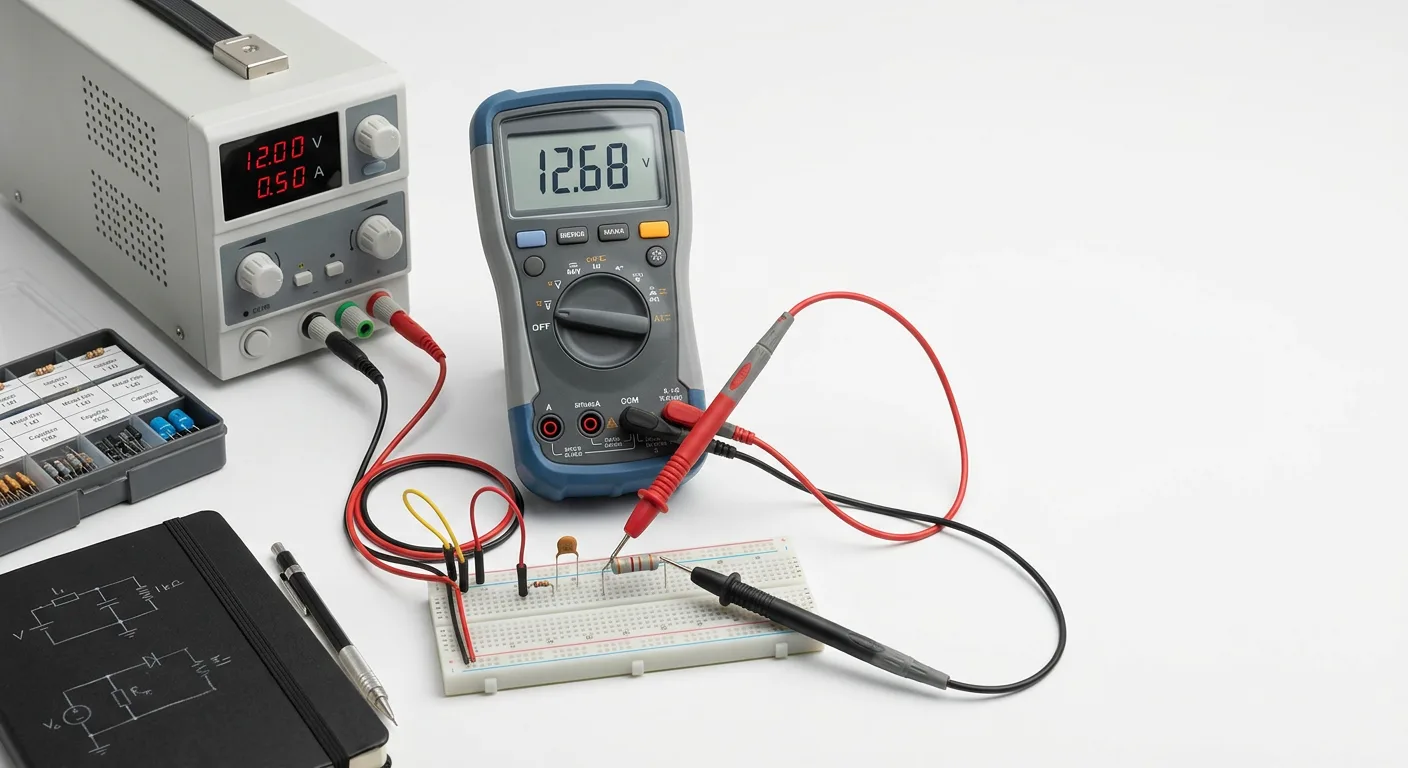

Калькулятор вычисляет напряжение цепи по известным параметрам без необходимости самостоятельного ручного преобразования единиц измерения. Инструмент выполняет математический и электротехнический расчет разности потенциалов на заданном участке электрической сети. Вычисления занимают доли секунды.

Входные данные формируются из трех доступных параметров: электрическая мощность, сила тока и электрическое сопротивление. Пользователю требуется ввести любые два значения из этого списка. Результатом операции всегда является точное значение электрического напряжения. Программа самостоятельно классифицирует исходные переменные.

Операционный базис калькулятора опирается на классический закон Ома и стандартные формулы мощности. Алгоритм автоматически анализирует предоставленные данные и применяет соответствующую математическую модель для вычисления искомого результата.

Расчёт напряжения через силу тока и сопротивление (Закон Ома)

Базовым методом вычисления разности потенциалов на конкретном участке электрической сети является применение закона Ома. Этот фундаментальный принцип электротехники устанавливает математическую связь между основными характеристиками проводника. Для проведения расчета по данному алгоритму требуются два исходных параметра: протекающая через проводник сила тока и его электрическое сопротивление.

Математическая модель расчета выражается формулой: U = I * R.

Для корректного выполнения вычислений исходные данные применяются в базовых физических величинах. Требуемые параметры и единицы измерения распределяются следующим образом:

• Сила тока (I) - входное значение, которое измеряется в Амперах.
• Электрическое сопротивление (R) - входное значение, которое фиксируется в Омах.
• Напряжение (U) - искомый результат операции.

Произведение указанных входных параметров дает итоговое значение электрического напряжения на анализируемом участке цепи. Данная формула наглядно демонстрирует прямую пропорциональную зависимость результата от исходных величин. Увеличение силы тока при неизменном сопротивлении проводника приводит к пропорциональному росту напряжения. Аналогичным образом, если сила тока остается стабильной, повышение электрического сопротивления элемента цепи вызовет соответствующее увеличение разности потенциалов на его выводах.

Такой тип вычислений применяется для определения падения напряжения на резисторах, нагревательных элементах, проводниках и других участках цепи, где известны параметры проходящего тока и физическое сопротивление материала.

Определение напряжения по электрической мощности и току

Альтернативный алгоритм вычисления базируется на параметрах энергопотребления электрической цепи или отдельного устройства. Данный метод применяется в ситуациях, когда физическое сопротивление проводника неизвестно, но доступны данные о потребляемой мощности и силе тока.

Для корректного выполнения операции исходные данные применяются в базовых единицах измерения системы СИ:

• Электрическая мощность (P) - входной параметр, который фиксируется в Ваттах (Вт).
• Сила тока (I) - входной параметр, который измеряется в Амперах (А).

Математическая модель, связывающая указанные величины, выражается формулой: U = P / I.

Искомое электрическое напряжение (U) вычисляется как частное от деления электрической мощности на протекающий ток. Эта формула демонстрирует обратно пропорциональную зависимость между напряжением и током при условии фиксированной мощности. Чтобы обеспечить работу оборудования заданной мощности при более низком напряжении, потребуется пропорциональное увеличение силы тока. И наоборот, повышение рабочего напряжения приводит к снижению потребляемого тока.

Типичный предметный сценарий применения данного расчета - вычисление рабочего напряжения потребителя тока при известных параметрах эксплуатации. Такая задача возникает, когда в технической документации указана номинальная мощность устройства, а с помощью амперметра зафиксировано фактическое потребление тока в рабочей цепи. Использование этих двух параметров позволяет определить реальную разность потенциалов на выводах потребителя без применения вольтметра.

Вычисление напряжения на основе мощности и сопротивления

В ситуациях, когда параметры протекающего тока недоступны для прямого измерения или вычисления, электрическое напряжение определяется через известные показатели мощности и сопротивления. Этот метод востребован при работе с электронными и электротехническими компонентами, физические свойства которых неизменны, а предельные или номинальные эксплуатационные характеристики строго заданы.

Для выполнения математической операции применяются два входных параметра:

• Электрическая мощность.
• Сопротивление.

Расчетная база данного метода описывается формулой: U = √(P * R).

Искомое значение разности потенциалов вычисляется путем извлечения квадратного корня из произведения мощности на сопротивление. Алгоритм предполагает предварительное перемножение двух исходных величин. Полученное промежуточное число представляет собой квадрат искомого напряжения. Финальным этапом операции выступает извлечение корня второй степени из полученного произведения, что формирует итоговый результат.

Основной предметный сценарий применения такого математического аппарата - расчет предельного или номинального напряжения для резистивных элементов. Инженерная задача заключается в подборе такого режима питания, при котором компонент сможет безопасно функционировать без риска теплового разрушения из-за превышения допустимой рассеиваемой энергии.

На практике данный алгоритм расчета позволяет определить конкретные эксплуатационные пороги:

• Максимальное рабочее напряжение для резистора известного номинала, при котором выделяемое тепло не превысит его техническую спецификацию.
• Требуемое напряжение питания для нагревательного устройства, необходимое для генерации заданного объема тепловой энергии при фиксированном сопротивлении спирали.
• Безопасный уровень разности потенциалов для тестирования нагрузочных цепей с постоянным внутренним сопротивлением.

Специфика вычислений для цепей постоянного и переменного тока

Физическая природа протекающего тока определяет выбор параметров сопротивления для корректного вычисления разности потенциалов. Хотя базовая математическая модель сохраняет свою логику, исходные данные строго адаптируются под конкретный тип электрической сети.

Для цепей постоянного тока применяется исключительно чисто активное сопротивление. Этот параметр отражает физическое противодействие проводника направленному движению заряженных частиц, сопровождающееся выделением тепловой энергии. В таких условиях вычисление опирается на стандартное значение сопротивления элемента, обозначаемое символом R.

Расчет для цепей переменного тока требует расширенной базы данных из-за влияния меняющихся во времени электромагнитных полей. В данном сценарии необходимо использовать полное сопротивление цепи - импеданс, который обозначается символом Z. Импеданс представляет собой комплексную величину, формируемую из двух обязательных составляющих:

• Активное сопротивление, зависящее от свойств материала проводника.
• Реактивное сопротивление, возникающее из-за присутствия в сети индуктивных или емкостных компонентов.

Несмотря на изменение физического смысла вводимого параметра, базовая математика расчетов сохраняется. Алгоритм вычисления не требует дополнительных математических функций помимо стандартного перемножения величин. Для однофазной сети переменного тока формула просто трансформируется и принимает вид: U = I * Z.

Разделение параметров по типу сети определяет следующие правила работы с исходными данными при вычислении напряжения:

• В условиях постоянного тока достаточно использовать номинальное сопротивление R резистивного участка цепи.
• В условиях переменного тока требуется предварительно определить полное сопротивление Z, чтобы учесть реактивную реакцию элементов цепи на циклическое изменение направления тока.

Единицы измерения и порядки величин во входных данных

Для обеспечения математической корректности вычислений все исходные параметры должны быть приведены к базовым единицам системы СИ. Использование разнородных порядков величин без предварительной нормализации приводит к ошибкам в конечном результате на несколько порядков. В расчетных формулах применяются следующие базовые единицы измерения:

• Ватты (Вт) для электрической мощности
• Амперы (А) для силы тока
• Омы (Ом) для электрического сопротивления

На практике номиналы электронных компонентов и параметры цепей часто указываются с использованием кратных и дольных десятичных приставок. Перед подстановкой значений в формулу требуется их математическое преобразование в базовые единицы.

Стандартный алгоритм приведения исходных данных к требуемому формату включает следующие математические операции:

Полученный результат математической операции, независимо от применявшейся формулы, всегда изначально выражается в базовых Вольтах (В). В зависимости от порядка входных чисел и масштаба электрической цепи, итоговое числовое значение может оказаться слишком малым или слишком большим для удобного восприятия. Для корректной интерпретации результата применяются правила обратного масштабирования.

Чтение и адаптация итогового значения напряжения происходит по следующим правилам масштабирования:

• Значения меньше единицы переводятся в милливольты (мВ) путем умножения полученного числа на 1000. Результат вычисления 0.015 В интерпретируется как 15 мВ. Такие величины типичны для низковольтных сигнальных цепей и датчиков.
• Значения от единицы до одной тысячи читаются и записываются в базовых Вольтах (В) без изменений. Результат 220 В остается исходным, что характерно для стандартных бытовых и промышленных сетей.
• Значения свыше одной тысячи переводятся в киловольты (кВ) путем деления полученного числа на 1000. Вычисленный результат 110000 В интерпретируется как 110 кВ. Подобные порядки величин используются при расчетах высоковольтных линий электропередач и распределительных подстанций.

Интерпретация результата в зависимости от топологии цепи

Полученное после математических вычислений и масштабирования числовое значение представляет собой разность потенциалов между двумя конкретными точками электрической схемы. Практическое применение этого результата напрямую зависит от того, каким образом компоненты соединены между собой. Топология цепи определяет, характеризует ли найденная величина всю систему целиком или только отдельный изолированный фрагмент.

Для последовательного соединения компонентов действуют следующие правила интерпретации:

• Вычисленное напряжение на заданном участке является локальным падением напряжения. Найденная величина описывает разность потенциалов исключительно на анализируемом компоненте.
• Результат расчета представляет собой только часть от общего напряжения, выдаваемого источником питания.
• В последовательной цепи реализуется принцип делителя напряжения. Общая разность потенциалов распределяется между всеми подключенными друг за другом элементами пропорционально их электрическому сопротивлению. Сумма всех локальных падений напряжения всегда равна общему напряжению цепи.

При параллельном соединении ветвей схемы физическая логика оценки результата кардинально меняется:

• Вычисленное напряжение является общим для всей рассматриваемой группы компонентов.
• Найденное значение разности потенциалов абсолютно равно для всех ветвей, которые подключены параллельно к одним и тем же узловым точкам.
• Напряжение остается неизменным для каждого параллельного элемента независимо от его индивидуальных характеристик, номинальной мощности или фактической силы тока, протекающего через конкретную ветвь.

Адекватная оценка вычисленного значения с учетом топологических особенностей необходима для подбора электронных компонентов. Анализ падения напряжения в последовательных сегментах гарантирует соответствие детали предельным рабочим параметрам и защищает от перегрузок, тогда как расчет узлового напряжения параллельной сборки обеспечивает корректное энергетическое согласование всех одновременно подключенных потребителей.
