График звукового сигнала во временной области

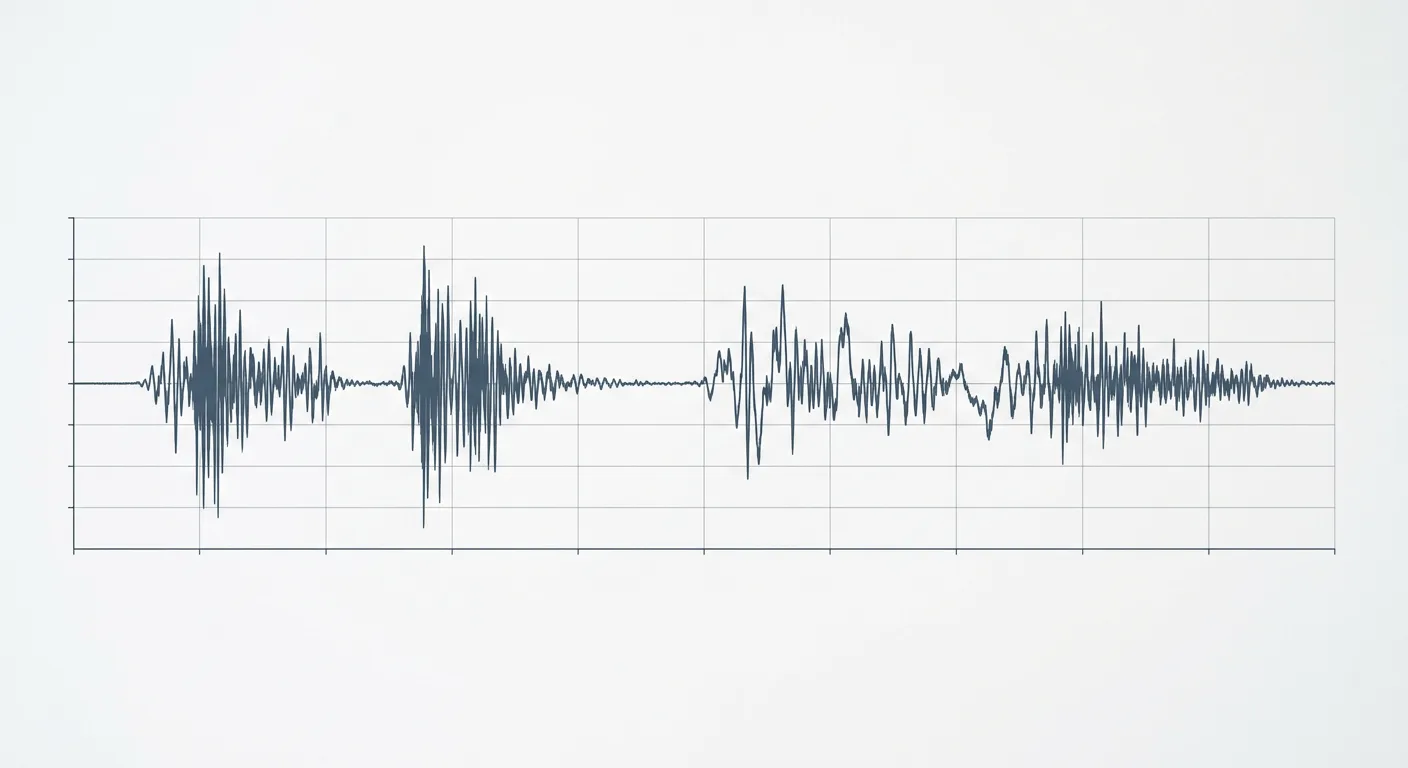

График звукового сигнала во временной области решает задачу визуализации формы волны аудио онлайн, преобразуя цифровой аудиопоток в наглядную двухмерную схему. Инструмент считывает последовательность амплитудных значений из исходных звуковых данных и выстраивает их вдоль временной шкалы. На выходе формируется точное визуальное представление звука. Оно показывает, как меняются уровень и интенсивность колебаний в каждую долю секунды.

Такую проекцию принято называть осциллограммой или формой сигнала. Главная функция этого графика - прямое отображение зависимости амплитуды от времени.

Физически звуковая волна представляет собой чередование областей сжатия и разрежения среды, которые при оцифровке фиксируются как положительные и отрицательные отклонения от условного нуля. Когда тишина сменяется звуком, линия на экране начинает колебаться вверх и вниз относительно центральной оси. Чем выше отклонение кривой, тем больше энергия колебаний в конкретный момент записи. Это позволяет оценивать общую структуру фонограммы, находить резкие всплески громкости, паузы и искажения без предварительного прослушивания всей дорожки целиком.

Структура осциллограммы и система координат

В основе графика временной области лежит стандартная декартова система координат с двумя перпендикулярными осями. Каждая точка кривой на этой плоскости отражает точное состояние аудиосигнала в конкретный момент его воспроизведения или записи.

Основные конструктивные элементы координатной сетки выполняют следующие функции:

• Горизонтальная ось X отвечает за хронометраж и представляет собой линейную шкалу времени, где отсчет ведется слева направо в миллисекундах, секундах или минутах.
• Вертикальная ось Y показывает мгновенную амплитуду аудиосигнала и отображает степень отклонения звукового давления от состояния покоя.
• Центральная горизонтальная ось с отметкой 0 делит график пополам и служит базовой линией тишины.

При полном отсутствии звука график вытягивается в прямую линию, лежащую ровно на центральной нулевой отметке. Когда появляется сигнал, кривая начинает смещаться вверх и вниз от этого центра. Верхняя область графика над нулевой осью формирует положительные полуволны, а нижняя область под ней - отрицательные полуволны. В акустике и электронике такое разделение соответствует фазам повышенного и пониженного давления воздуха либо изменению полярности электрического напряжения на выходе источника. При этом расстояние от центральной линии до любой точки кривой, независимо от того, находится она сверху или снизу, определяет текущий уровень сигнала.

Линейная и логарифмическая шкалы амплитуды

Для оцифровки и чтения вертикальной оси Y применяются две системы отсчета: нормализованная линейная шкала и логарифмическая шкала dBFS. Выбор разметки влияет на то, как именно интерпретируются числовые значения высоты волны.

Линейная шкала представляет амплитуду в виде относительных безразмерных величин в диапазоне от -1.0 до +1.0. Здесь 0 соответствует полной тишине, а значения +1.0 и -1.0 обозначают максимально возможный предел отклонения положительной и отрицательной полуволны. Эта система напрямую отражает математические пропорции сигнала: если значение амплитуды падает с 1.0 до 0.5, физический размах колебаний уменьшается ровно вдвое. При этом полярность показывает только направление движения волны, поэтому отметки +0.8 и -0.8 несут одинаковую звуковую энергию.

Логарифмическая шкала измеряет уровень сигнала в единицах dBFS. Поскольку человеческий слух воспринимает изменения громкости не линейно, а экспоненциально, логарифмическая разметка точнее передает реальные слуховые ощущения. За точку отсчета здесь берется максимально допустимый уровень цифрового тракта, которому присваивается значение 0 dBFS. Все остальные показатели располагаются ниже этого предела и записываются со знаком минус.

В отличие от линейного представления, шкала dBFS оценивает абсолютную интенсивность колебаний без учета их полярности. На таком графике верхний и нижний края рабочей области имеют отметку 0 dBFS, а по мере приближения к центральной оси покоя числа уменьшаются (например, -6 dBFS, -12 dBFS, -24 dBFS), стремясь к минус бесконечности в точке полной тишины.

Соотношение между линейными значениями амплитуды, показателями dBFS и физическим состоянием сигнала можно представить в виде сравнительной таблицы:

При визуальном анализе линейная разметка удобна для оценки симметрии положительных и отрицательных полуволн, а также для точного контроля формы колебаний. Разметка в dBFS применяется тогда, когда нужно быстро соотнести высоту графика с запасом по перегрузке и реальным восприятием громкости звука.

Цифровое представление звука и формирование графика из PCM-данных

Физический звук представляет собой непрерывное акустическое колебание, однако компьютерные системы работают исключительно с дискретными числами. Чтобы построить график из аудиофайла, непрерывная аналоговая волна предварительно переводится в цифровую форму методом импульсно-кодовой модуляции, или PCM. При использовании линейного кодирования уровень сигнала замеряется через строго равные промежутки времени, а полученная амплитуда каждого замера записывается в виде числового значения. В результате аудиопоток превращается в последовательный массив координат, по которым выстраивается визуальная кривая.

Точность построения графика в горизонтальной и вертикальной плоскостях напрямую зависит от двух фундаментальных параметров оцифровки:

• Частота дискретизации, также обозначаемая как Sample Rate, определяет количество замеров амплитуды, выполняемых за одну секунду звучания. Этот параметр формирует плотность расположения отдельных точек - сэмплов или отсчетов - вдоль горизонтальной оси. Чем выше частота дискретизации, тем меньше временной шаг между соседними отсчетами и тем детальнее отображаются быстрые изменения сигнала при сильном приближении масштаба.
• Разрядность задает количество бит, выделяемых для записи значения каждого отдельного сэмпла. Она отвечает за точность квантования амплитуды и определяет, сколько дискретных уровней (ступенек) доступно для фиксации высоты волны по вертикальной шкале. Недостаточная разрядность приводит к грубому округлению значений, из-за чего плавные изгибы сигнала приобретают ступенчатый профиль.

Математическая зависимость точности вертикального квантования от выбранной разрядности аудиоданных наглядно прослеживается при сопоставлении стандартных форматов кодирования:

Интерполяция дискретных отсчетов

Поскольку массив PCM-данных состоит из отдельных точек, разделенных микроскопическими временными паузами, сам по себе он выглядит как набор изолированных маркеров на координатной сетке. Чтобы глаз воспринимал эти точки как единую звуковую волну, при отрисовке применяется математическая интерполяция - алгоритм вычисления промежуточных значений и соединения отдельных сэмплов в непрерывную линию.

При просмотре длинного аудиофрагмента целиком на один пиксель экрана по горизонтали приходятся сотни и тысячи отсчетов, поэтому они сливаются в плотную закрашенную область. Если же приблизить участок графика до масштаба отдельных миллисекунд, становятся видны сами узловые точки сэмплов. В базовом варианте визуализации соседние отсчеты соединяются прямыми отрезками (линейная интерполяция), формируя ломаную линию. В более сложных алгоритмах применяется сглаживающая криволинейная интерполяция, которая восстанавливает плавную траекторию исходного колебания между дискретными точками.

Чтение графика: анализ уровня, динамики и дефектов записи

Сформированный из отдельных отсчетов профиль волны служит основой для объективной диагностики аудиоматериала. Визуальный анализ графика позволяет оценить распределение энергии сигнала, сопоставить громкость разных фрагментов и выявить технические браки записи еще до детального прослушивания.

Уровень пика и показатель RMS

При чтении графика разграничивают мгновенные экстремумы амплитуды и усредненную мощность сигнала. Оба параметра отражают разные физические свойства звука и дополняют друг друга при оценке громкости:

• Уровень пика фиксирует максимальное отклонение звуковой волны от центральной нулевой линии в конкретный момент времени. На графике пики выглядят как самые высокие и самые низкие острые выступы огибающей. Они показывают предельные нагрузки на цифровой тракт, но слабо соотносятся с тем, насколько громким звук кажется на слух, поскольку длятся всего несколько миллисекунд.
• Показатель RMS представляет собой среднеквадратическое значение амплитуды, вычисленное на определенном временном отрезке. Так как человеческий слух воспринимает громкость инерционно, именно уровень RMS отвечает за субъективно ощущаемую интенсивность и плотность звука. При комплексной отрисовке волны пиковые значения формируют внешний контур графика, а зона RMS часто выделяется внутри него более плотным или контрастным заполнением.

Динамический диапазон и пик-фактор

Соотношение между самыми громкими и самыми тихими участками фонограммы определяет ее динамический диапазон. Визуально он читается по перепадам толщины волнового профиля на протяжении всего файла. Запись с широким динамическим диапазоном имеет неравномерную структуру: узкие, едва заметные нити тихих фрагментов сменяются резкими расширениями на громких частях. Сильно сжатый по динамике сигнал, напротив, выглядит как однородная плотная полоса практически постоянной высоты от начала до конца трека.

Разница между максимальным уровнем пика и значением RMS называется гребневым коэффициентом или пик-фактором. Этот параметр позволяет по форме графика судить о степени динамической обработки звука. Высокий пик-фактор характерен для естественных, необработанных записей: над плотным «телом» основной волны высоко возвышаются тонкие частые пики. Низкий гребневой коэффициент указывает на плотное лимитирование или компрессию, при которых верхушки пиков прижаты вплотную к среднеквадратическому уровню.

Транзиенты, участки тишины и цифровой клиппинг

По локальным изменениям геометрии огибающей на графике безошибочно распознаются структурные элементы звукозаписи и критические искажения сигнала. Основные визуальные маркеры приведены в таблице ниже:

Особого внимания при проверке исходников требует поиск цифрового клиппинга. Когда уровень входного сигнала при записи или экспорте превышает потолок 0 dBFS, система не может зафиксировать значения выше предельного порога. В результате плавные закругленные вершины звуковой волны жестко спиливаются по прямой линии, превращаясь в трапеции с плоским верхом. При сильном масштабировании проблемного участка такие срезанные плато из нескольких подряд идущих сэмплов с предельной амплитудой сразу указывают на необратимую потерю данных и цифровой перегруз.

Фундаментальные типы периодических сигналов и их геометрия

Способность отличать искаженный при перегрузе сигнал от намеренно синтезированного звука опирается на знание базовых математических профилей колебаний. В акустике и синтезе звука выделяют четыре канонических типа периодических сигналов, у каждого из которых полный цикл изменения амплитуды повторяется через строго равные интервалы времени. При сильном горизонтальном приближении участка аудиозаписи геометрия таких волн становится полностью различимой и указывает на физическую природу источника звука и его тембральный характер.

Базовые математические профили во временной области

Простые периодические сигналы строятся по строгим тригонометрическим и линейным законам. Их визуальный контур во временной области напрямую связан с тем, насколько мягко или резко звучит тон на слух:

• Синусоидальная волна представляет собой график тригонометрической функции синуса с максимально плавной криволинейной огибающей без изломов и острых углов. Напоминая равномерное качание маятника, линия плавно выходит из нуля, замедляется у гладкого экстремума положительной полуволны, симметрично пересекает центральную ось и повторяет контур в отрицательной зоне. В акустическом смысле синусоида - это эталонный чистый тон, состоящий исключительно из одной фундаментальной частоты без дополнительных обертонов.
• Квадратная или прямоугольная волна формируется за счет мгновенных скачкообразных переключений между верхним и нижним предельными значениями амплитуды. Сигнал удерживается на максимальном положительном уровне в течение половины периода, затем под прямым углом падает до минимального отрицательного значения и фиксируется там до конца цикла. Из-за плоских горизонтальных вершин прямоугольная волна внешне похожа на жесткий цифровой клиппинг, но в отличие от хаотичного перегруза реальной записи имеет идеальную периодичность и четкую симметрию полуволн.
• Пилообразная волна отличается выраженной асимметрией цикла и состоит из наклонной прямой линии, за которой следует вертикальный срез. При прямой пиле амплитуда линейно и равномерно нарастает от нижнего пика к верхнему, после чего происходит мгновенный вертикальный сброс обратно к начальной точке; у обратной пилы за мгновенным подъемом следует линейный спад. Визуально последовательность таких циклов образует зубья пилы и соответствует яркому, насыщенному и резкому тембру.
• Треугольная волна объединяет прямолинейность пилы с симметрией синусоиды. Амплитуда сигнала линейно возрастает с постоянной скоростью до положительного пика, где линия образует острый угол и с такой же постоянной скоростью линейно спадает до отрицательного экстремума. Здесь нет мгновенных вертикальных сбросов, а переходы между полуволнами происходят строго по диагональным прямым.

Для быстрой визуальной идентификации тестовых сигналов, калибровочных тонов и партий синтезаторов по их контуру на графике используются следующие геометрические и тембральные признаки:

Отличие простых периодических колебаний от реальной фонограммы

В живой природе и реальной студийной практике идеальные математические волны встречаются только при генерации искусственных тестовых тонов или записи простейших электронных осцилляторов без какой-либо обработки. Любой акустический инструмент, человеческий голос или сведенная музыкальная композиция формируют во временной области сложную несимметричную кривую, которая радикально отличается от правильной геометрии синуса или пилы.

Реальный звук представляет собой непрерывное наложение десятков и сотен простых колебаний с разными частотами, амплитудами и моментами возникновения. Когда в одной точке времени складываются основной тон голоса, его многочисленные обертоны, шум дыхания, отражения комнаты и атаки аккомпанирующих инструментов, их мгновенные значения алгебраически суммируются. В результате гладкие дуги или прямые линии превращаются в изрезанный рельеф с множеством локальных микропиков, зазубрин и ступенчатых изгибов прямо на склонах основной полуволны.

Другое фундаментальное отличие реальной фонограммы - нестационарность сигнала. У математической волны каждый следующий период является точной копией предыдущего как по длительности, так и по высоте пиков. В живой записи амплитуда и частотный состав меняются каждую миллисекунду: удар по струне начинается с хаотичного шумового всплеска, затем выстраивается в квазипериодическую структуру со сложными зубцами и постепенно затухает, сглаживаясь к форме, близкой к синусоиде. На общем масштабе всей композиции эти микроколебания сливаются в плотный динамический профиль, где периодичность отдельных нот считывается только при детальном приближении временной шкалы до уровня нескольких миллисекунд.

Отображение канальности и фазовых соотношений

Помимо сложного рельефа отдельной кривой, визуальный профиль аудиозаписи напрямую зависит от количества независимых потоков данных, заложенных в файл. График временной области по-разному строит геометрию для одноканальных и двухканальных фонограмм, что дает возможность оценивать не только общую динамику, но и пространственное взаимодействие между потоками.

Визуализация монофонических и стереофонических сигналов

Монофонический сигнал (моно) содержит один поток аудиоданных и отображается на координатной сетке в виде единственной кривой, симметрично или несимметрично колеблющейся относительно центральной нулевой оси. Такой формат характерен для записей с одного микрофона, дикторских дорожек или инструментальных партий, снятых с одного линейного входа.

Стереофонический сигнал (стерео) состоит из двух независимых потоков - левого и правого каналов. Для полноценного чтения стереопары во временной области используется раздельное поканальное представление L/R Split, при котором рабочая область делится по горизонтали на две параллельные дорожки с общей осью времени, но собственными нулевыми линиями и шкалами амплитуды. При альтернативном совмещенном отображении оба канала сводятся в единую огибающую (либо накладываются друг на друга полупрозрачными слоями), что экономит место на экране, но скрывает межканальную разницу.

При сопоставлении верхней (левый канал) и нижней (правый канал) кривых в режиме L/R Split считывается распределение звука в панораме:

• Идентичность амплитуд и контуров в обоих каналах указывает на формат двойного моно (Dual Mono) или строго центральное панорамирование источника звука, когда в левый и правый излучатели подается абсолютно одинаковая копия сигнала.
• Преобладание высоты пиков на одной из дорожек свидетельствует о смещении источника звука по стереобазе в соответствующую сторону.
• Различие в микрорельефе и времени появления всплесков между верхней и нижней волнами характерно для широкого стереообраза, где в каналах звучат разные инструменты или присутствуют независимые акустические отражения помещения.

Понятие фазы и межканальные фазовые соотношения

На графике временной области фаза колебаний определяет текущее положение точки волны внутри ее периода и выражается в угловых градусах от 0° до 360°. Полный цикл колебания начинается на нулевой линии (0°), проходит через максимум положительной полуволны (90°), вновь пересекает ноль при движении вниз (180°), достигает минимума отрицательной полуволны (270°) и возвращается в исходную точку покоя (360°).

При анализе одиночного сигнала начальная фаза почти не влияет на восприятие звука. Однако при одновременном воспроизведении двух коррелирующих дорожек (например, левого и правого каналов стереопары или записи одного инструмента двумя микрофонами) взаимное расположение их фаз определяет итоговую громкость и тембр при суммировании сигналов в монофоническом режиме или в акустическом пространстве.

При детальном масштабировании временной шкалы до уровня отдельных периодов колебаний сопоставление двух каналов выявляет три базовых фазовых состояния:

Визуальная диагностика сдвига и инверсии полярности

Сдвиг по фазе в реальных условиях чаще всего возникает из-за разного расстояния от источника звука до микрофонов стереопары. Звуковая волна достигает второго капсюля на несколько миллисекунд позже, что на осциллограмме выглядит как горизонтальное отставание всей волновой цепочки одного канала от другого. Поскольку длительность периода зависит от высоты тона, одинаковая задержка во времени (например, в 1 миллисекунду) создает разный фазовый угол для разных частот, из-за чего при сведении каналов в один поток часть гармоник складывается, а часть гасится.

Противофаза на всю ширину сигнала обычно является следствием технической ошибки - инвертирования полярности при распайке коммутационного кабеля или случайного включения кнопки переворота фазы на предусилителе одного из каналов. На общем масштабе всей композиции такой дефект незаметен: обе дорожки выглядят одинаково плотными и громкими. Обнаружить проблему позволяет только максимальное приближение по горизонтальной оси, при котором становится видно, что в каждый конкретный момент времени кривые движутся в строго противоположных вертикальных направлениях: когда верхний график идет вверх к значению +0.8, нижний синхронно опускается к отметке -0.8. При воспроизведении такой стереозаписи через монофонический динамик смартфона или портативной колонки идентичные по модулю, но противоположные по знаку отсчеты компенсируют друг друга, приводя к резкому провалу громкости и исчезновению центральных элементов фонограммы (вокала, баса, ведущего барабана).

Отличие графика временной области от частотного анализатора

Точное отображение фазовых сдвигов и мгновенных колебаний уровня на осциллограмме имеет фундаментальное ограничение: график временной области фиксирует только результирующую, суммарную амплитуду всех звуков, звучащих одновременно. Когда в аудиозаписи в одну и ту же миллисекунду звучат низкочастотный бас, голос и высокочастотные тарелки, их колебания математически складываются в единое числовое значение для каждого отсчета. На графике формы волны невозможно визуально отделить один инструмент от другого или определить, на какой именно частоте возник резонансный пик, поскольку вся энергия спектра сведена в одну общую кривую.

Для разделения сложного сигнала на отдельные тональные составляющие применяются инструменты частотной области - анализаторы спектра и спектрограммы. Вместо прямого нанесения отсчетов на координатную сетку эти методы подвергают цифровой сигнал математической обработке с помощью алгоритма FFT (в русскоязычной технической литературе используется обозначение БПФ). Эта операция переводит данные из временного представления в частотное, раскладывая сложную звуковую волну на набор простейших гармонических колебаний.

Математический принцип перехода в частотную область

Поскольку алгоритм FFT не может обработать бесконечный поток аудиоданных мгновенно, непрерывный сигнал разбивается на короткие последовательные фрагменты. Механизм такого частотного разложения опирается на несколько базовых параметров, определяющих детальность итоговой картины:

• Размер окна анализа или Window Size задает точное количество последовательных сэмплов (например, 1024, 2048 или 4096 отсчетов), которые алгоритм захватывает за один шаг для вычисления спектрального среза.
• Частотные бины представляют собой узкие полосы (ячейки), на которые делится весь слышимый частотный диапазон после выполнения расчетов; в каждый такой бин записывается вычисленное значение энергии конкретного участка спектра.
• Компромисс временно-частотного разрешения определяет обратную зависимость точности анализа: большое значение Window Size формирует множество узких частотных бинов и позволяет точно увидеть высоту нот, но размывает быстрые атаки во времени, тогда как малое окно четко фиксирует момент удара, но дает грубую частотную сетку.

Разница между тремя базовыми способами визуализации звука наглядно проявляется при сопоставлении их координатных осей и типа выводимой информации в таблице ниже.

Анализатор спектра строит график, где по горизонтали отложены частоты, а по вертикали - их громкость в конкретный момент воспроизведения. Если в записи присутствует низкочастотный сетевой гул на частоте 50 Гц на фоне громкой речи, на обычном графике формы волны он лишь слегка сместит общую кривую и останется незамеченным. На анализаторе спектра этот же дефект проявится как отчетливый неподвижный столбик в левой части координатной сетки, полностью отделенный от голосового диапазона.

Спектрограмма объединяет оба подхода, стыкуя последовательные результаты вычислений FFT на временной шкале. На таком тепловом графике время также идет слева направо, но вертикальная ось отведена под частотные бины, а громкость каждого частотного участка кодируется цветом - от темных оттенков для тишины до ярко-желтых или белых для максимальной энергии. В результате график временной области дает точную картину физической отдачи сигнала и его амплитудных пределов, тогда как частотные анализаторы раскрывают внутреннюю тембральную структуру звука, скрытую внутри общей огибающей.

Прикладные сценарии использования визуализации звуковой волны

Отображение амплитуды аудиосигнала во времени переводит работу со звуком из исключительно слухового восприятия в плоскость точного визуального контроля. Построенная осциллограмма используется в различных областях медиапроизводства для быстрой навигации по аудиодорожке, технической оценки качества записи и создания графических материалов.

Монтаж звука и обработка подкастов

При редактировании длинных речевых записей, интервью и дикторских начиток график волны позволяет находить нужные фрагменты без прослушивания всего материала в реальном времени. Структура речи формирует на временной шкале характерный рисунок из плотных сгустков энергии (слов и фраз), разделенных плоскими участками. Визуальное чтение этого рельефа ускоряет черновую сборку и чистовую нарезку выпуска.

Основные операции речевого монтажа опираются на распознавание конкретных графических примет на дорожке:

• Обнаружение затяжных пауз и тишины по ровным горизонтальным участкам вдоль нулевой линии, что позволяет мгновенно удалять пустоты или смысловые заминки между репликами.
• Локализация вдохов, причмокиваний и кашля, которые выглядят как изолированные невысокие всплески с плавной огибающей непосредственно перед резким стартом основной фразы.
• Выявление бытовых шумов, стуков по микрофону или падения предметов, проявляющихся как одиночные узкие игольчатые выбросы высокой амплитуды на фоне спокойного сигнала.
• Поиск точных точек склейки и разреза в местах пересечения волной нулевой отметки, что предотвращает появление цифровых щелчков на стыках отредактированных дублей.

Контроль динамики в сведении и мастеринге

В процессе студийной обработки музыки и финальной подготовки фонограмм форма сигнала служит объективным индикатором динамических изменений. Применение компрессоров, лимитеров и максимайзеров напрямую меняет геометрию волны: сжимаются размашистые перепады уровней, а общая плотность графика возрастает. Сопоставление исходной и обработанной дорожек наглядно показывает, насколько изменился пик-фактор и как сильно сглажены транзиенты ударных инструментов.

На этапе мастеринга визуальный осмотр помогает убедиться в отсутствии разрушительного цифрового клиппинга и чрезмерного пережатия звука. Если после финального лимитирования график превращается в сплошную прямоугольную полосу, упирающуюся в верхний и нижний пределы шкалы без видимых микропауз, это сигнализирует о потере выразительности, появлении нелинейных искажений и утомительном звучании фонограммы. Итоговая проверка по осциллограмме также позволяет проконтролировать плавность вступлений и затуханий в начале и конце композиции, а также соблюдение безопасного запаса по уровню пиков перед экспортом файла.

Анализ структуры трека при подготовке диджей-сетов

В диджеинге и радиовещании общий вид звуковой волны используется как структурная карта музыкального произведения. Одного взгляда на полную развертку трека достаточно, чтобы считать его драматургию и аранжировку задолго до того, как фрагмент прозвучит в эфире или на танцполе.

Различные функциональные части композиции обладают собственной плотностью и высотой огибающей. Интро и аутро обычно имеют разреженный профиль с отчетливыми ритмическими пиками перкуссии без плотного басового заполнения, что делает их удобными для плавного наложения двух треков. Разгоны и сбивки выделяются постепенным сужением или, наоборот, нарастанием амплитуды к кульминационной точке. Ямы (брейкдауны), где отключается бочка и остаются только мелодические партии или вокал, читаются как заметные провалы плотности и высоты графика в середине трека. Следующий за ямой дроп (кульминационная часть с максимальной энергией) всегда отображается как резкий ступенчатый переход к плотно закрашенному массиву с высокой среднеквадратической громкостью. Такая визуальная разметка позволяет точно рассчитывать тайминг сведения и синхронизировать фразы разных композиций.

Графический дизайн, видеопроизводство и промо-материалы

Помимо инженерных задач, очертания звуковой волны широко применяются как самостоятельный визуальный элемент в дизайне и маркетинге. Поскольку человеческий глаз легко считывает ритмику чередующихся вертикальных столбцов или изгибов линии, график сигнала превращает абстрактное аудио в узнаваемый графический объект.

В видеомонтаже и создании контента для социальных сетей визуализация волны используется для генерации аудиограмм и видеотизеров подкастов. Когда поверх фонового изображения размещается пульсирующий или статичный график короткого голосового отрывка, это привлекает внимание зрителя в ленте новостей и показывает наличие звуковой дорожки еще до включения звука. В брендинге и рекламе уникальный профиль короткого фирменного звука, джингла или голосовой фразы становится основой для разработки звуковых логотипов, оформления обложек музыкальных релизов, печатной продукции и сувенирных материалов.
