Частоты и их изменение во времени

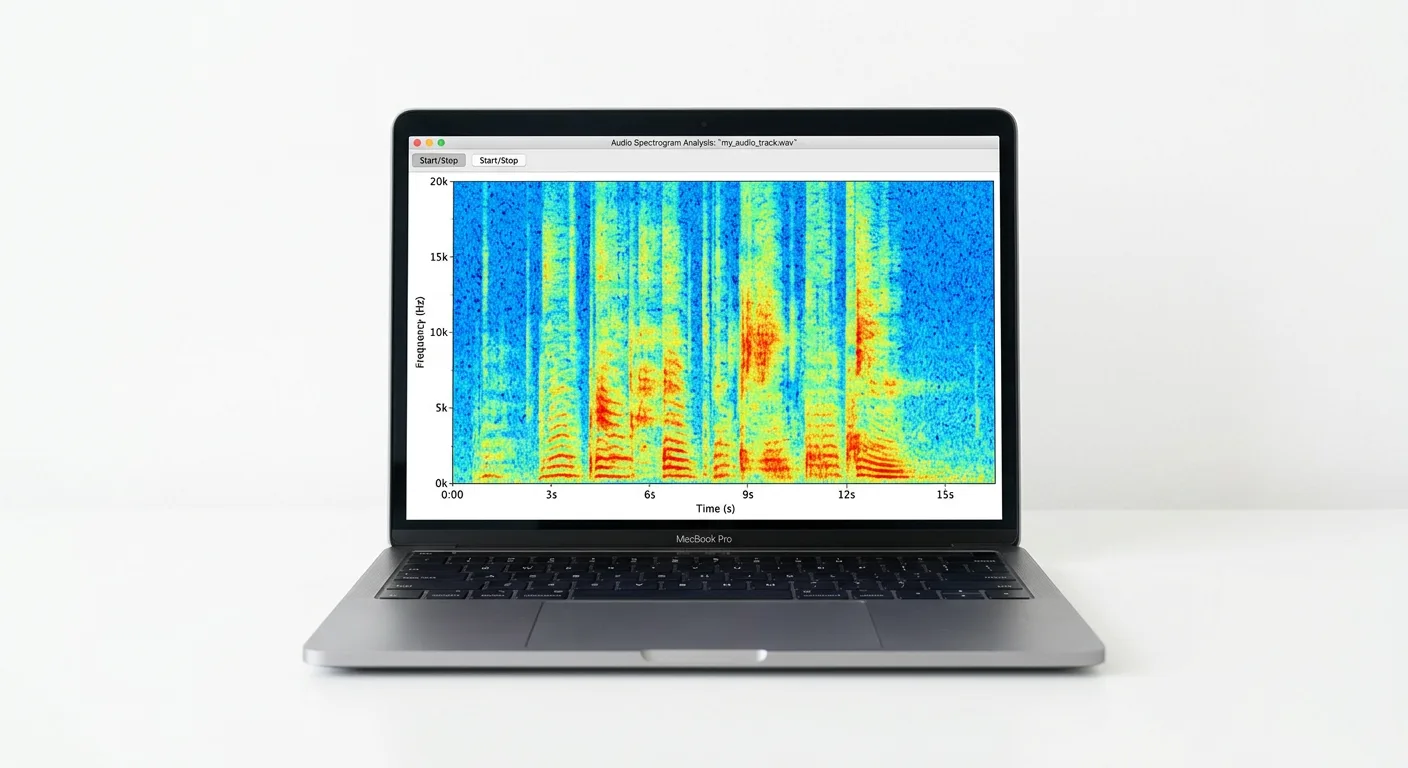

Спектрограмма представляет собой подробную частотно-временную карту сигнала, которая наглядно показывает звуковые частоты и их изменение во времени. Инструмент выполняет построение спектрограммы аудио онлайн на основе загруженного звукового файла. Пользователь загружает исходную аудиодорожку и получает детальную визуализацию ее частотного состава на всем протяжении записи. Это позволяет точно определить, какие именно тона, шумы или акустические события присутствуют в конкретную секунду.

Классическая осциллограмма показывает лишь колебания суммарной амплитуды во временной области. По такому графику легко отследить общую громкость и динамические пики, но невозможно разделить звук на отдельные составляющие.

Частотно-временное представление решает эту задачу за счет разложения сложного аудиосигнала на вертикальный спектр от низких до высоких тонов. Каждый звуковой элемент отображается на своей высоте, а яркость или цвет участка указывают на интенсивность конкретной частоты. Такой график позволяет оценивать структуру аудиозаписи, находить скрытые дефекты и анализировать параметры сигнала без необходимости полагаться исключительно на слух.

Устройство спектрограммы и система координат графика

Визуализация спектра строится по принципу тепловой карты, объединяющей три измерения данных на одной двумерной плоскости. Каждая точка на таком графике несет информацию о времени возникновения звука, его высоте и громкости. Чтение графика опирается на сопоставление горизонтальной и вертикальной координат с цветовой насыщенностью конкретного участка.

Три базовых измерения формируют систему координат графика и распределяют параметры аудиосигнала следующим образом:

• Ось X отражает временную область и общую длительность сигнала. Отсчет идет слева направо в хронологическом порядке, где деления соответствуют миллисекундам, секундам или минутам звучания записи.
• Ось Y представляет частотную область. Звуковые частоты располагаются снизу вверх от самых низких к высоким и измеряются в Гц и кГц.
• Цветовая интенсивность передает амплитудный спектр в конкретной частотно-временной точке. Яркость или оттенок пикселя указывают на уровень сигнала, выраженный в dBFS.

Линейная и логарифмическая шкала частот

Вертикальная ось Y может строиться в двух математических масштабах, выбор между которыми меняет отображение пропорций спектра. При линейном построении равные отрезки по вертикали соответствуют одинаковому приросту частоты в Гц. На таком графике расстояние между отметками 100 Гц и 200 Гц точно такое же, как между 10000 Гц и 10100 Гц.

На практике линейная сетка отводит большую часть площади экрана под верхний диапазон, тогда как важные музыкальные и речевые тона оказываются плотно сжатыми у самого основания графика. Человеческий слух оценивает высоту звука непропорционально: для восприятия одинакового интервала (например, сдвига на одну октаву) частота должна увеличиваться не на фиксированное число, а в определенное количество раз. Переход от 100 Гц к 200 Гц воспринимается на слух как такой же интервал, что и переход от 2000 Гц к 4000 Гц.

Логарифмический масштаб приводит вертикальную ось в полное соответствие с психоакустическим восприятием высоты тона. В этой системе координат равные визуальные отрезки на оси Y отражают кратное изменение частоты, поэтому октавы занимают одинаковую высоту по всему полю графика.

Сравнение двух вариантов масштабирования вертикальной оси показывает их применимость для разных аналитических задач:

Динамический диапазон и цветовые схемы

Третье измерение карты - амплитуда - кодируется цветом в отрицательной шкале dBFS, где за максимум берется 0 dBFS. Для информативного отображения тихих и громких звуков используются границы отображаемого динамического диапазона: верхний порог клиппинга (dB ceiling) и нижний порог шума (dB floor).

Порог dB ceiling фиксирует уровень максимальной яркости. Сигналы, достигающие этой отметки (обычно вблизи 0 dBFS), закрашиваются самым интенсивным цветом палитры. Порог dB floor задает нижнюю границу чувствительности карты. Все акустические составляющие, чей уровень в dBFS оказывается ниже установленного значения dB floor, отсекаются и сливаются с фоном. Смещение нижнего порога позволяет либо скрыть слабый фоновый шум для четкого выделения полезных тонов, либо проявить тихие послезвучия и малозаметные детали записи.

Точность визуального считывания интенсивности звука между порогами dB floor и dB ceiling зависит от применяемой цветовой схемы (палитры градиента):

• Magma и Fire используют температурный переход от черного и темно-фиолетового на тихих участках через красный и оранжевый к раскаленному желто-белому цвету на пиках громкости. Такой высокий контраст помогает мгновенно находить зоны максимальной энергии.
• Viridis строит градиент от темно-синего через изумрудно-зеленый к ярко-желтому. Палитра обеспечивает плавное и равномерное восприятие перепадов уровня по всей шкале без резких зрительных скачков в средних значениях.
• Инверсия яркости меняет логику отображения на противоположную: абсолютная тишина и значения ниже dB floor остаются чисто белыми, а по мере роста амплитуды линии темнеют вплоть до черного цвета на уровне dB ceiling. Такой вид удобен для детального изучения тонких структур спектра на светлом фоне и подготовки графиков к печати.

Математический аппарат: быстрое преобразование Фурье и оконные функции

Перевод цифрового аудиосигнала из последовательного набора амплитудных отсчетов в наглядную частотно-временную карту опирается на строгие алгоритмы цифровой обработки сигналов. В основе этого перехода лежит дискретное преобразование Фурье, которое раскладывает сложный составной колебательный процесс конечной длины на сумму простых гармонических колебаний с разными частотами, амплитудами и фазами.

Прямое вычисление такого преобразования для длинных аудиозаписей требует колоссального количества арифметических операций, растущего пропорционально квадрату числа отсчетов. На практике для ускорения расчетов применяется FFT - оптимизированный вычислительный алгоритм, который использует симметрию периодических функций и сокращает объем вычислений на несколько порядков. Однако однократное применение БПФ ко всему аудиофайлу целиком даст лишь усредненный амплитудный профиль за все время звучания, полностью уничтожив информацию о том, в какую именно секунду прозвучала та или иная нота или щелчок.

Механика STFT: временные окна, перекрытие и частотные бины

Для сохранения привязки ко времени используется STFT. В рамках этой математической операции непрерывный поток аудиоданных нарезается на короткие последовательные фрагменты фиксированной длины - временные окна. К каждому выделенному блоку отсчетов отдельно применяется алгоритм FFT, в результате чего формируется один вертикальный столбец спектрограммы, отражающий состояние спектра в конкретный краткий миг. Последовательное соединение тысяч таких вертикальных срезов вдоль горизонтальной оси образует целостную картину изменения звука.

Процесс формирования сетки графика определяется тремя взаимосвязанными параметрами разбиения сигнала:

• FFT Size задает количество цифровых отсчетов, попадающих в одну выборку для одиночного расчета спектра. Традиционно это значение выбирается кратным степени двойки (например, 512, 1024, 2048, 4096 или 8192 отсчета), что необходимо для математической работы алгоритма БПФ.
• Частотные бины (frequency bins) представляют собой дискретные ячейки по вертикали, на которые делится весь анализируемый частотный диапазон. Количество получаемых бинов напрямую зависит от выбранного размера окна и равняется половине значения FFT Size (плюс один бин для постоянной составляющей на 0 Гц). Каждая такая ячейка аккумулирует энергию сигнала в своем узком диапазоне частот.
• Шаг FFT и перекрытие (overlap) определяют дистанцию смещения анализирующего окна вдоль аудиодорожки. Если сдвигать окно строго встык без наложения, события на границах срезов будут теряться, а сам график станет ступенчатым. Поэтому каждое следующее окно сдвигается лишь на часть своей длины (это смещение называется шагом или hop size), накладываясь на предыдущий фрагмент. Перекрытие выражается в процентах (например, 50%, 75% или 87.5%) и обеспечивает плавность горизонтальных линий и точную фиксацию коротких всплесков на стыках окон.

Соотношение неопределенностей и выбор размера окна

При настройке параметров анализа возникает фундаментальное физико-математическое ограничение, известное как принцип неопределенности Гейзенберга - Габора: невозможно одновременно получить абсолютно точную локализацию сигнала и по частоте, и по времени. Изменение параметра FFT Size всегда представляет собой компромисс между частотным и временным разрешением карты.

Увеличение FFT Size (например, до 4096 или 8192 отсчетов) означает, что в одно окно попадает длинный по времени отрезок звука. Алгоритм получает достаточно данных, чтобы с высокой точностью различить близко расположенные низкочастотные тоны и распределить их по тысячам узких частотных бинов. Частотное разрешение возрастает, а горизонтальные линии гармоник становятся тонкими и четкими. Обратной стороной является размытие по времени: все быстрые звуковые события, произошедшие внутри этого длинного отрезка, усредняются в один широкий столбец, из-за чего резкие удары и щелчки теряют четкие границы по горизонтали.

Уменьшение FFT Size (например, до 256 или 512 отсчетов) сжимает анализируемый отрезок до долей миллисекунды. Такое короткое окно мгновенно реагирует на любые перепады громкости, обеспечивая высокое временное разрешение и четкую отрисовку атак ударных инструментов. Однако за столь малый промежуток низкочастотные волны не успевают совершить даже одного полного периода колебаний. В результате число частотных бинов сокращается, они становятся широкими, а близкие по высоте тоны сливаются в одну размытую по вертикали полосу.

Спектральная утечка и назначение весовых оконных функций

Математический аппарат преобразования Фурье исходит из допущения, что анализируемый внутри окна фрагмент сигнала является бесконечно повторяющимся периодическим процессом. Если просто вырезать из непрерывной звуковой волны кусок произвольной длины (что эквивалентно применению прямоугольного окна), края этого фрагмента в начале и в конце выборки почти никогда не совпадут по фазе и амплитуде.

При мысленном зацикливании такого куска на стыке его начала и конца образуется резкий искусственный скачок амплитуды - математический разрыв. Алгоритм FFT воспринимает этот несуществующий в реальном звуке перепад как мощный широкополосный импульс. В результате энергия чистого тона, которая должна была сосредоточиться в одном конкретном частотном бине, «растекается» по соседним ячейкам спектра. Это явление называется спектральной утечкой. Вместо одной тонкой линии на графике формируется основной пик (главный лепесток) и множество ложных затухающих копий по бокам от него (боковые лепестки), которые создают вертикальные засветки и маскируют тихие полезные сигналы поблизости.

Для подавления спектральной утечки перед отправкой выборки в алгоритм FFT к ней применяется весовая оконная функция. Математически эта операция представляет собой поэлементное умножение отсчетов аудиосигнала внутри окна на колоколообразную кривую, которая плавно сводит амплитуду сигнала к нулю на левой и правой границах выборки. Плавное затухание краев устраняет резкие разрывы на стыках, минимизируя уровень боковых лепестков за счет небольшого расширения главного лепестка.

Различные типы оконных функций отличаются формой весовой кривой и балансом между шириной главного пика и степенью подавления боковых паразитных засветок:

Поскольку оконное взвешивание ослабляет сигнал по краям каждого вырезанного фрагмента, при малом перекрытии часть акустической энергии на границах срезов может быть потеряна для визуализации. Именно поэтому использование колоколообразных функций вроде Hann или Blackman-Harris всегда сочетается с достаточным перекрытием (overlap от 50% и выше), чтобы края одного окна компенсировались центральной частью следующего.

Связь параметров цифрового аудио с верхней границей спектра

Если размер окна и весовые функции определяют четкость линий и степень их размытия, то физические границы самой частотно-временной карты жестко задаются базовыми характеристиками оцифровки исходного файла. Математический аппарат спектрального анализа не способен извлечь из записи больше информации, чем было зафиксировано в момент преобразования аналогового звука в цифровой код. Поэтому верхний предел шкалы по вертикали и глубина проработки тихих деталей напрямую зависят от двух фундаментальных параметров аудиопотока: частоты дискретизации и разрядности.

Частота дискретизации и предел Котельникова - Найквиста

Частота дискретизации (Sample Rate) определяет, сколько раз в секунду аналогово-цифровой преобразователь фиксировал мгновенные значения амплитуды звуковой волны. Этот параметр измеряется в герцах или килогерцах и напрямую формирует вертикальный масштаб графика. Чтобы зафиксировать хотя бы одно полное колебание звуковой волны, необходимо взять минимум две выборки за период - одну на гребне и одну во впадине.

Эта математическая закономерность описывается теоремой Котельникова - Найквиста: любая цифровая система способна достоверно передать и визуализировать частоты, не превышающие ровно половину от используемой частоты дискретизации. Данный верхний порог называется частотой Найквиста. Именно он становится абсолютным потолком на вертикальной оси спектрограммы.

Зависимость верхней границы отображаемого спектра от стандартных параметров оцифровки аудиосигнала выглядит следующим образом:

Понимание этого правила избавляет от частой ошибки при чтении графиков: если загруженная голосовая запись с частотой дискретизации 16 кГц обрывается на отметке 8 кГц, это не означает потерю части спектра при построении карты - выше этой границы в файле физически нет цифровых отсчетов.

Работа фильтра от наложения на границе спектра

Попытка оцифровать колебания, лежащие выше частоты Найквиста, приводит к специфическому цифровому искажению - алиасингу (эффекту наложения спектров). Когда частота волны превышает половину Sample Rate, точек отсчета становится недостаточно для верного построения формы сигнала. В результате математической ошибки эти сверхвысокие колебания не исчезают, а зеркально отражаются обратно в слышимую область графика, превращаясь в ложные паразитные тоны, которых не было в исходном звуке.

Чтобы предотвратить появление таких зеркальных фантомов, перед оцифровкой или при понижении частоты дискретизации применяется фильтр от наложения (anti-aliasing filter). Это крутой фильтр нижних частот, принудительно подавляющий все звуковые колебания перед самым потолком Найквиста. Поскольку ни один фильтр не может мгновенно обрезать сигнал под прямым углом без внесения фазовых и звонковых искажений, ему требуется небольшая переходная полоса для плавного, но быстрого ослабления энергии.

При детальном осмотре самой верхней кромки спектрограммы работу anti-aliasing filter можно заметить визуально. Например, в записи с частотой дискретизации 44,1 кГц начиная примерно с 20-21 кГц и вплоть до предела 22,05 кГц яркость фоновой засветки плавно уходит в темноту, образуя тонкую темную кайму у верхнего края графика. Это нормальный технический след работы защитной фильтрации, подтверждающий корректную работу оцифровщика.

Разрядность PCM и уровень квантового шума

В то время как частота дискретизации отвечает за высоту графика по вертикали, разрядность (Bit Depth) определяет точность фиксации амплитуды каждого отдельного отсчета. В некомпрессированных цифровых потоках с импульсно-кодовой модуляцией - PCM - амплитуда волны записывается в виде дискретных уровней, количество которых зависит от числа бит. Поскольку плавное аналоговое напряжение приходится округлять до ближайшей разрешенной цифровой ступеньки, возникает погрешность округления, которая в аудиосигнале проявляется как слабый равномерный фоновый шум - шум квантования.

Влияние параметра Bit Depth в форматах PCM на визуальную картину спектрограммы сводится к следующим закономерностям:

• Каждый дополнительный бит разрядности удваивает число доступных шагов по амплитуде и расширяет полезный динамический диапазон примерно на 6 дБ, отодвигая собственный цифровой шум все глубже вниз по шкале интенсивности.
• При разрядности 8 бит теоретический предел динамического диапазона составляет около 48 дБ; на тепловой карте со стандартной настройкой глубины от -90 до -120 dBFS такой файл будет иметь постоянную плотную засветку по всей площади, так как квантовый шум лежит намного выше установленного порога темноты.
• В стандартном 16-битном аудио потолок динамического диапазона достигает примерно 96 дБ; при глубоком анализе тихих фрагментов с порогом визуализации ниже -100 dBFS у самого дна шкалы проступает легкая зернистая пелена цифрового шума или работы алгоритмов дизеринга.
• В студийных форматах 24 бит теоретический предел опускается до 144 дБ, что выводит собственный шум квантования далеко за пределы возможностей аналоговых микрофонов и предусилителей, оставляя фон спектрограммы идеально чистым.

Знание исходной разрядности помогает правильно интерпретировать фоновую засветку. Если при исследовании тихих пауз на графике видна сплошная светлая пелена на уровне -50 dBFS в 24-битном файле, причина кроется в акустическом шуме помещения или шипении аналогового тракта, а не в ограничениях цифровой сетки PCM.

Чтение спектрограммы: как выглядят акустические элементы и сигналы

Помимо оценки собственного фонового шума записи, частотно-временная развертка позволяет детально распознавать структуру полезного сигнала. Различные физические источники звука оставляют на графике характерные геометрические фигуры, по форме, яркости и расположению которых можно определить природу акустического события даже без прослушивания дорожки. Горизонтальная протяженность элементов указывает на стабильность звучания во времени, а вертикальный разброс отражает спектральную плотность и резкость атаки.

Визуальные паттерны базовых тестовых сигналов

Калибровочные и синтезированные лабораторные сигналы обладают строгой математической предсказуемостью, поэтому на тепловой карте они образуют четкие геометрические примитивы. Анализ таких эталонных форм помогает понять базовые принципы отображения звуковой энергии перед переходом к сложным многокомпонентным записям.

• Чистая синусоида концентрирует всю звуковую энергию строго на одной фиксированной частоте без дополнительных призвуков. На графике такой сигнал выглядит как идеально ровная, тонкая горизонтальная линия, непрерывная на всем протяжении звучания тона и имеющая постоянную цветовую интенсивность при неизменной громкости.
• Свипы тона представляют собой синусоидальные сигналы с плавно изменяющейся во времени частотой. При линейном возрастании или убывании частоты на линейной шкале Оси Y (или при логарифмическом изменении тона на логарифмической сетке) свип отображается как прямая наклонная линия, идущая по диагонали вверх или вниз. Если масштаб сетки и закон изменения частоты не совпадают, линия приобретает характерный дугообразный изгиб.
• Белый шум содержит равное количество энергии на каждый герц полосы пропускания. На спектрограмме с линейной частотной шкалой он образует сплошную равномерную засветку по всей площади от нижнего края до верхнего предела графика с мелкой хаотичной зернистостью.
• Розовый шум характеризуется спадом плотности энергии на 3 дБ на каждую следующую октаву по мере роста частоты. На карте это проявляется как сплошное заполнение спектра с плавным вертикальным градиентом яркости: нижняя часть графика светится максимально интенсивно, а по направлению к верхним частотам цвет постепенно темнеет и угасает.

Отображение музыкальных тонов, гармоник и перкуссии

Реальные акустические инструменты и синтезаторы редко излучают чистые синусоиды. Любая сыгранная нота представляет собой сложный комплекс колебаний, который раскладывается при спектральном анализе на отдельные составляющие. Точное разделение тональных и шумовых фаз звукоизвлечения делает видимыми интонационные приемы и ритмическую сетку композиции.

Самая нижняя и обычно наиболее яркая горизонтальная полоса в структуре ноты - это основной тон (фундаментальная частота), который определяет воспринимаемую на слух высоту звука. Строго над ним выстраиваются гармоники и обертоны, формирующие на графике характерные гармонические стопки из параллельных горизонтальных линий. Гармоники кратны фундаментальной частоте: если основной тон звучит на отметке 200 Гц, то последующие ярусы стопки расположатся на уровнях 400 Гц, 600 Гц, 800 Гц и выше. Количество таких ярусов и распределение яркости между ними визуализируют тембр инструмента - например, у флейты видна почти одна фундаментальная линия с парой слабых призвуков, тогда как у скрипки или медных духовых плотная гребенка обертонов уходит высоко вверх по оси частот.

При использовании исполнителем вибрато - периодического колебания высоты звука вокруг центральной ноты - прямые линии гармонической стопки синхронно изгибаются, превращаясь в параллельные синусоидальные волны. Чем шире размах волны по вертикали, тем глубже модуляция высоты тона, а расстояние между гребнями волн по горизонтали показывает скорость вибрато. Вверх по спектру амплитуда этих волновых изгибов пропорционально увеличивается для каждой следующей гармоники.

Противоположным визуальным паттерном обладают транзиенты и переходные ударные звуки - удары барабанов, щелчки медиатора по струне, щипки пиццикато или хлопки. Поскольку короткий импульс во временной области содержит в себе мгновенный выброс энергии сразу на множестве частот, на спектрограмме он выглядит как резкий, узкий вертикальный всплеск, прорезающий график снизу доверху. После этой тонкой вертикальной линии атаки у перкуссионных инструментов обычно следует быстрое затухание высокочастотной части и остается лишь короткий низкочастотный шлейф основного резонанса корпуса или мембраны.

Структура речевого диапазона и вокала

Человеческий голос сочетает в себе генерацию гармонических тонов голосовыми связками, резонансную фильтрацию в полостях речевого тракта и шумообразование при прохождении воздуха через смычки губ, языка и зубов. Чтение вокальной спектрограммы опирается на поиск устойчивых зон усиления и высокочастотных шумовых сгустков.

Во время произнесения гласных звуков на графике отчетливо проступают горизонтальные гармонические стопки, задаваемые частотой смыкания связок. Однако яркость гармоник внутри этих стопок распределена неравномерно: определенные частотные области выделяются повышенной цветовой интенсивностью независимо от того, какую именно ноту берет человек. Эти светящиеся энергетические сгустки называются голосовыми формантами. Они возникают из-за акустических резонансов глотки, ротовой и носовой полостей. При смене одной гласной на другую форма речевого тракта меняется, и на карте видно, как широкие яркие полосы формант плавно перемещаются вверх или вниз по вертикальной оси, перераспределяя яркость между тонкими нитями гармоник.

В записях академического и оперного вокала наблюдается специфический элемент - певческая форманта. На спектрограмме она распознается как изолированное, чрезвычайно яркое и плотное скопление энергии в области верхних средних частот (обычно в районе от 2,5 до 3,5 кГц), где гармоники голоса светятся так же интенсивно, как и фундаментальный тон внизу. Это концентрированное усиление создается особой постановкой гортани и позволяет голосу вокалиста оставаться отчетливо видимым на графике и слышимым поверх плотного оркестрового сопровождения.

Согласные звуки имеют совершенно иную визуальную природу. Взрывные согласные (такие как «п», «б», «т», «к») оставляют короткие вертикальные разрывы тишины, завершающиеся тонким вертикальным транзиентом в момент размыкания преграды. Высокочастотные фрикативы и щелевые звуки («с», «щ», «ф», «ц», «х») генерируются турбулентным потоком воздуха без участия голосовых связок. На тепловой карте они выглядят как локальные, ярко выраженные облака хаотичного шума в верхней части спектра, под которыми полностью отсутствуют горизонтальные линии основного тона и нижних гармоник.

Сводная таблица визуальных примет акустических сигналов

Для быстрой идентификации элементов при анализе загруженной аудиодорожки можно сопоставить геометрическую форму паттерна на графике с его физической природой:

Распределение частотного спектра по акустическим диапазонам

Вертикальная ось графика отображает структуру звукового спектра, разделенную на функциональные зоны в соответствии с физикой звука и особенностями слухового восприятия. Основное информационное наполнение сосредоточено в пределах диапазона слышимости человека, однако при достаточной высоте верхней границы графика на карте также фиксируются примыкающие области инфразвука и ультразвуковых сигналов. Каждая высотная зона отвечает за определенные тембральные характеристики, локализацию источников и плотность звуковой картины.

Границы слышимости: инфразвук и ультразвуковые сигналы

Ниже порога восприятия тональной высоты располагается зона инфразвука. На графике она примыкает непосредственно к основанию вертикальной шкалы. Колебания в этой области не распознаются слухом как ноты, но фиксируются на тепловой карте в виде плотных полос у самого дна при наличии в записи механических вибраций, задувания ветра в микрофон, шагов по полу или смещения центральной оси сигнала. Избыточная энергия в инфразвуковой зоне не несет музыкальной информации, но расходует запас по уровню сигнала.

Противоположный край вертикальной оси при высокой частоте дискретизации исходного файла отводится под ультразвуковые сигналы. В обычных записях речи и традиционных музыкальных инструментов эта верхняя часть остается темной или содержит лишь слабый шумовой след. Яркие структуры здесь появляются при анализе специализированных записей: работы импульсных блоков питания, высокочастотных датчиков, эхолокации или синтезированных тестовых тонов.

Детализация слышимого спектра по частотным полосам

Слышимый диапазон делится на три макрообласти - низкие, средние и высокие частоты, каждая из которых подразделяется на более узкие функциональные полосы. В таблице ниже приведена структура этих зон, их акустическое наполнение и характер отображения на карте.

Низкие частоты: суб-бас и бас

Нижняя треть логарифмической шкалы формирует энергетический фундамент аудиосигнала. В полосе суб-баса сосредоточена физически ощущаемая мощь звука и низкочастотный гул помещений или транспорта. Поскольку длина звуковой волны здесь велика, колебания затухают медленно, что на графике выглядит как протяженные по горизонтали яркие шлейфы.

Выше располагается зона баса, где лежат фундаментальные частоты ритм-секции. Здесь считывается мелодическая линия басовых инструментов и основной тональный пинок бас-бочки. Именно в этом секторе закладывается ритмическая сетка композиции: чередование вертикальных импульсов ударных и горизонтальных ступеней басовых нот образует четкий визуальный каркас в нижней части спектра.

Средние частоты: низкая и центральная середина

Среднечастотный регистр содержит основной объем музыкальной и речевой информации. Низкая середина отвечает за телесность и плотность звучания. На карте этот сектор часто оказывается перегруженным, так как в нем одновременно сходятся основные тоны вокала, гитар и клавишных, а также вторые и третьи гармоники басовых инструментов. При избытке энергии в этой полосе график демонстрирует сплошную яркую засветку, что на слух воспринимается как мутность и бубнение.

Центральная середина - зона максимальной чувствительности человеческого слуха. Здесь формируется тембральная узнаваемость большинства инструментов и обеспечивается разборчивость речи. Визуальный анализ этого участка показывает четкие траектории движения мелодии, вибрато и смену гласных звуков.

Высокие частоты: зона присутствия и блеск

Верхний ярус спектра отвечает за детальность, контуры звуков и ощущение пространства. В зоне присутствия локализуется эффект близости источника звука к слушателю. На спектрограмме этот диапазон выделяется короткими всплесками при артикуляции твердых согласных, ударах медиатора по струнам или работе молоточков фортепиано.

Самый верхний край слышимого диапазона формирует блеск и воздушность. Тональные линии здесь встречаются редко и принадлежат в основном далеким высокочастотным гармоникам акустических инструментов или синтезаторам. Основное наполнение этой полосы имеет шумовую природу: резкие сгустки сибилянтов в вокале, шипение дыхания, шелест щеток и длинные рассыпчатые шлейфы тарелок ударной установки.

Маскировка частот и визуальное перекрытие в миксе

Когда в аудиосигнале одновременно звучат несколько источников со схожим спектральным составом, возникает явление маскировки частот. С точки зрения психоакустики более громкий сигнал подавляет восприятие более тихого, если оба они находятся в одной и той же частотной полосе. На спектрограмме маскировка в миксе проявляется как прямое геометрическое и цветовое наложение двух паттернов на одном участке карты в один и тот же момент времени.

Характерные сценарии частотного перекрытия, которые выявляются при чтении графика, включают следующие ситуации:

• Конфликт внутри ритм-секции: фундаментальная частота бас-гитары совпадает по высоте с основным тоном бас-бочки. На карте горизонтальная линия баса сливается с ярким пятном удара бочки в единый неразделимый сгусток, из-за чего атака барабана теряет четкость.
• Перекрытие вокала аккомпанементом: гармонические стопки гитар, клавишных или плотных синтезаторных подкладов в центральной середине накладываются поверх основных тонов и формант голоса. Линии вокала перестают выделяться по яркости на фоне окружающего инструментального заполнения, что приводит к потере разборчивости слов.
• Слияние высокочастотных элементов: одновременное звучание ярких тарелок ударной установки и фрикативных согласных речи или вокала в зоне блеска. Шумовые пятна сибилянтов тонут в сплошной зернистой засветке железа ударных.

Анализ подобных участков на частотно-временной карте дает наглядное представление о плотности аранжировки. Если отдельные партии читаются на графике как самостоятельные слои с собственным пространством по вертикали или разнесены по горизонтали во времени, аудиосигнал сохраняет прозрачность и разборчивость каждого элемента.

Визуальная диагностика дефектов записи и аппаратных искажений

Помимо оценки музыкального баланса и расположения партий в пространстве микса, частотно-временная карта служит инструментом технического контроля записи. Аппаратные сбои в звуковом тракте, погрешности оцифровки и акустические несовершенства помещения формируют на графике специфические геометрические фигуры, которые существенно отличаются от естественных паттернов речи или музыкальных инструментов. Визуальный анализ позволяет обнаружить эти артефакты даже в тех случаях, когда они частично скрыты полезным сигналом или не улавливаются на слух при обычном прослушивании.

Сетевой гул, наводки и широкополосный шумовой фон

Электрические наводки от силовой сети и проблемы с заземлением оборудования проявляются в нижней части спектра с математической регулярностью. На спектрограмме сетевой гул выглядит как идеально прямая, непрерывная горизонтальная линия с постоянной яркостью, проходящая через весь аудиофайл от начала до конца. В зависимости от стандарта электросети эта линия располагается строго на отметке 50 Гц или 60 Гц.

Если электрическая помеха имеет несинусоидальную форму, над основной линией выстраивается регулярная сетка кратных гармоник: для базовой частоты 50 Гц дополнительные горизонтальные полосы появляются на уровнях 100 Гц, 150 Гц, 200 Гц и выше, а для сети 60 Гц - на отметках 120 Гц, 180 Гц и 240 Гц. Неизменность высоты и интенсивности во времени позволяет безошибочно отличить такую наводку от партий басовых инструментов, которые всегда имеют ритмические прерывания или микроколебания частоты.

В отличие от узкополосных электрических наводок, собственный тепловой шум предусилителей, аналоговое шипение тракта или фоновый гул систем вентиляции распределяются по широкому диапазону частот. На графике постоянный шумовой фон отображается как непрерывная зернистая пелена или равномерная тусклая засветка, заполняющая паузы между полезными звуками. Чем выше интенсивность этой фоновой подложки, тем меньше разница в яркости между тихими участками и основным сигналом, что наглядно демонстрирует низкий показатель SNR. При высоком уровне фонового шума слабые обертоны и затухающие хвосты полезных звуков полностью растворяются в общей цветовой засветке карты.

Акустические резонансы помещения и избыточная реверберация

Акустические дефекты среды записи проявляются на спектрограмме как временные искажения - затягивание энергии после того, как источник звука уже прекратил колебания. В небольших или неподготовленных помещениях возникают комнатные моды и стоячие волны, когда определенные длины звуковых волн многократно отражаются между параллельными стенами, усиливая сами себя.

Визуально паразитные резонансы и стоячие волны считываются по следующим признакам:

• Появление локальных горизонтальных утолщений и ярких пятен на отдельных фиксированных частотах (преимущественно в области низких частот и низкой середины), которые вспыхивают каждый раз, когда голос или инструмент задевает резонансную ноту комнаты.
• Образование длинных узких полос затухания, тянущихся вправо по оси времени от основного звука на одной конкретной частоте, тогда как остальные гармоники того же аккорда или слога уже полностью погасли.
• Размытие четких границ между соседними звуками в среднечастотном диапазоне из-за длительной реверберации, которая формирует за каждым вертикальным всплеском или горизонтальной линией тона протяженный туманный шлейф с плавно падающей яркостью.

В отличие от электрического гула, резонансные полосы комнатных мод не длятся непрерывно на протяжении всей записи, а возникают импульсно, строго в моменты звуковой активности источника в соответствующем частотном коридоре.

Аппаратный и цифровой клиппинг

Превышение максимально допустимого уровня сигнала при записи или оцифровке приводит к клиппингу - жесткому отсечению вершин звуковой волны. С точки зрения спектрального состава деформация гладкой волны в плоскую горизонтальную полку на пиках амплитуды эквивалентна мгновенному синтезу огромного количества паразитных высокочастотных гармоник.

На спектрограмме моменты клиппинга выглядят как резкие, плотные вертикальные столбы или яркие полосы, которые прорезают график снизу вверх вплоть до самой верхней границы частотного диапазона. В отличие от естественных ударных транзиентов (например, ударов барабана), которые имеют схожую вертикальную ориентацию, столбы клиппинга возникают в моменты максимальной громкости вокала, баса или плотного инструментального аккорда и обладают аномально высокой плотностью свечения в самых верхних килогерцах. Если перегрузка носит продолжительный характер, эти вертикальные выбросы сливаются в сплошную яркую стену высокочастотных гармонических искажений, полностью перекрывающую естественный рисунок сигнала.

Сводная таблица визуальных признаков технических дефектов

Для быстрой идентификации проблем на частотно-временной карте можно сопоставить геометрическую форму артефакта с его физическим или аппаратным источником:

Разделение дефектов на стационарные горизонтальные линии, широкополосную засветку и импульсные вертикальные выбросы позволяет точно определить природу брака еще до начала обработки звука.

Определение реального качества аудио и алгоритмов сжатия с потерями

Помимо выявления акустического и аппаратного брака, частотно-временной анализ позволяет установить подлинное происхождение аудиофайла и проверить, подвергался ли он необратимому психоакустическому сжатию. Расширение файла или указанный в свойствах битрейт не гарантируют высокое качество звука: сжатую дорожку можно перекодировать в контейнер без сжатия. При таком транскодировании размер файла увеличивается, но утраченные при первичном сжатии звуковые данные не восстанавливаются. Визуальная проверка спектра показывает фактическое состояние сигнала независимо от того, в какой формат он упакован.

Сравнение визуальной картины форматов lossless и lossy

Аудиоформаты делятся на две группы в зависимости от способа хранения данных: форматы без потерь (lossless, к которым относятся WAV, FLAC, AIFF, ALAC) и форматы со сжатием с потерями (lossy, такие как MP3, AAC, OGG, OPUS, WMA, M4A). Разница в алгоритмах их работы наглядно проявляется в верхней части частотного графика и в структуре фоновых участков.

Полноценная запись в формате WAV или FLAC сохраняет исходный аудиопоток целиком. На графике такого сигнала спектральная энергия естественно и плавно затухает по мере приближения к верхней границе диапазона. Временами высокочастотные всплески от ударных инструментов, сибилянтов или смычковых достигают самого верха карты, а между яркими гармониками сохраняется непрерывная, мягкая текстура естественного шума записи.

Алгоритмы сжатия с потерями (MP3, AAC, OGG, OPUS, WMA, M4A) уменьшают объем файла за счет психоакустической модели. Кодек анализирует сигнал и безвозвратно удаляет составляющие, которые человеческий слух воспринимает хуже всего: сверхвысокие частоты и слабые звуки, звучащие одновременно с более громкими или сразу после них. В результате на карте спектра вместо плавного затухания появляются резкие геометрические границы и пустые зоны.

Признаки психоакустической компрессии и низкого битрейта на графике

Для оценки степени сжатия и распознавания перекодированных файлов (транскодов) при чтении графика обращают внимание на три характерных визуальных признака:

• Жесткая горизонтальная частота среза (low-pass filter cutoff). Чтобы не тратить битрейт на кодирование трудноразличимых верхних обертонов, кодеки принудительно отсекают верхнюю часть спектра фильтром нижних частот. На графике это выглядит как идеально ровная горизонтальная граница в высокочастотной области, выше которой карта остается абсолютно пустой (черной или фоновой). Чем ниже битрейт файла, тем ниже располагается эта линия среза по вертикальной оси.
• Выжигание тихих участков спектра. Психоакустические алгоритмы удаляют слабые сигналы, попадающие в зону маскировки рядом с громкими тонами. На спектрограмме вокруг ярких гармоник и плотных ударных долей исчезает естественная фоновая дымка, а вместо нее образуются рваные темные пустоты и неестественно резкие провалы до полного нуля.
• Блочные визуальные артефакты. Поскольку кодирование с потерями обрабатывает звук дискретными частотно-временными кадрами, на участках с разреженным спектром и на границе среза высоких частот заметна ступенчатая, пиксельная или прямоугольная структура. Гармонические линии и шумовые хвосты теряют гладкость, распадаясь на отдельные квадратные сегменты.

Ниже приведено сравнение визуальных характеристик подлинной записи без потерь и файла, прошедшего через алгоритмы психоакустического сжатия.

Нюансы интерпретации и пограничные случаи

При проверке аудиофайла важно отличать следы работы кодека от особенностей самого музыкального материала или студийной обработки. Если запись изначально сделана на микрофон с ограниченной полосой пропускания, оцифрована со старого аналогового носителя или состоит только из басовых синтезаторов, верхняя часть спектра также может оказаться пустой.

Разница заключается в характере границы и структуре основного диапазона. При естественном отсутствии высоких частот спектр угасает постепенно, без идеально прямой геометрической линии во всю длину трека, а в рабочей полосе частот сохраняется сплошная микродинамика без блочных артефактов и вырезанных пустот между нотами. Если же файл в формате FLAC или WAV демонстрирует бритвенно-ровную горизонтальную полку среза и характерные «выжженные» дыры в высокочастотной текстуре, это прямо указывает на апконверт - сохранение ранее сжатого lossy-файла в контейнер без потерь.

Прикладные сценарии использования частотно-временного анализа

Помимо диагностики формата и выявления дефектов тракта, построенная спектрограмма служит рабочей картой для точных манипуляций со звуком и расшифровки незвуковой информации. Перевод сигнала в координаты времени и частоты дает возможность считывать точные числовые значения для настройки оборудования и анализировать сложные модуляции, которые невозможно различить на слух или увидеть на стандартной волновой форме.

Звукорежиссура, мастеринг и реставрация аудио

При сведении и постобработке визуализация спектра дополняет слуховой контроль, позволяя перевести субъективное ощущение помехи в конкретные параметры для приборов обработки.

В работе со звуком полученный график применяется для решения следующих практических задач:

• Настройка узкополосной эквализации. При появлении в записи свиста, микрофонного завода или гудящего призвука на карте определяется точное положение аномально яркой горизонтальной полосы в Гц. Эти координаты переносятся в параметрический эквалайзер для установки центральной частоты режекторного фильтра (notch filter) с высокой добротностью, что позволяет вырезать помеху без ущерба для соседних полезных гармоник.
• Контроль спектрального баланса при мастеринге. Сопоставление исследуемого трека с эталонными записями помогает оценить равномерность заполнения частотного диапазона. График наглядно показывает избыточную плотность в нижней середине, провалы в зоне присутствия или нехватку высокочастотной энергии, а также позволяет проследить динамику взаимодействия бочки и баса во времени.
• Реставрация архивных и полевых записей. При очистке оцифрованных грампластинок, магнитных лент или репортажных дорожек частотно-временная развертка используется для точной локализации кратковременных дефектов. Щелчки винила, треск статики, удары по корпусу микрофона или шум ветра имеют четкую привязку к временной шкале и характерный частотный профиль, что позволяет точечно ослабить или заменить поврежденный участок в редакторе спектрального восстановления.

Декодирование телекоммуникационных и цифровых сигналов

В радиотехнике, телефонии и системах передачи данных звук часто выступает носителем дискретного кода. Чтение спектрограммы позволяет демодулировать такие сообщения визуально, без специализированных аппаратных декодеров.

В системе двухтонального многочастотного набора DTMF нажатие каждой клавиши телефонного аппарата генерирует сумму двух синусоид - одной из нижней группы частот (строка матрицы) и одной из верхней (столбец). На графике такой сигнал отображается как пара коротких параллельных отрезков, расположенных строго друг над другом в один момент времени. Определив по вертикальной оси значения обеих линий и сверив их со стандартной таблицей частот DTMF, можно точно установить последовательность набранных цифр.

Аналогичным образом выполняется визуальное чтение радиотелеграфного кода Морзе и сигналов с частотной манипуляцией FSK. Тональная телеграфия выглядит как прерывистая горизонтальная пунктирная линия на частоте несущей: короткие световые сегменты соответствуют точкам, а удлиненные - тире, что позволяет перевести сообщение в текст даже при сильном фоновом зашумлении радиоэфира. При анализе FSK, где логические нули и единицы кодируются переключением между двумя фиксированными частотами (частотами нажатия и отжатия), на карте наблюдается характерная «ступенчатая» структура, прыгающая между двумя горизонтальными уровнями.

Биоакустика и анализ видовых сигнатур

В зоологии и экологическом мониторинге частотно-временной анализ является основным методом документирования голосов птиц, земноводных, насекомых и морских млекопитающих. Поскольку вокализация каждого биологического вида обладает уникальной структурой частотной модуляции, спектрограмма выступает в роли точного акустического паспорта особи.

Исследователи фиксируют на графике длительность отдельных слогов, скорость изменения высоты тона в трелях, интервалы между импульсами эхолокации летучих мышей или инфразвуковые песни китов. Сравнение полученного рисунка с эталонными каталогами биоакустических сигнатур позволяет идентифицировать редкие виды в плотном звуковом ландшафте леса или океана, изучать региональные диалекты популяций и отслеживать миграционную активность по записям с автономных рекордеров.

Обнаружение аудиостеганографии

Специфическая область применения спектрального анализа - поиск скрытых визуальных посланий, внедренных в звуковую дорожку методом обратного синтеза. При создании такой стеганограммы исходное растровое изображение или текст переводится алгоритмом в матрицу частот и амплитуд: горизонтальная координата пикселя становится временем, вертикальная - частотой, а яркость пикселя определяет громкость синусоидального осциллятора в данной точке. На слух синтезированный фрагмент воспринимается как странный металлический шум, свист или атональный эмбиент-эффект, а на обычной осциллограмме не имеет никаких читаемых очертаний.

При построении спектрограммы такого файла скрытая графика проявляется непосредственно на тепловой карте в виде четкого рисунка, логотипа, текста или QR-кода. Этот прием используется музыкантами для размещения «пасхалок» в электронных треках, разработчиками игр при создании головоломок в альтернативной реальности, а также специалистами по компьютерной криминалистике и информационной безопасности при проверке медиафайлов на наличие негласных каналов передачи данных. Стоит учитывать, что геометрия внедренного изображения зависит от выбранного масштаба вертикальной оси: картинка, синтезированная под линейную сетку, будет выглядеть растянутой или сжатой по вертикали при просмотре в логарифмическом масштабе, и наоборот.

Сводка прикладных задач и визуальных ориентиров

В таблице систематизированы основные прикладные направления анализа, искомые структуры на графике и извлекаемые из них практические данные:
