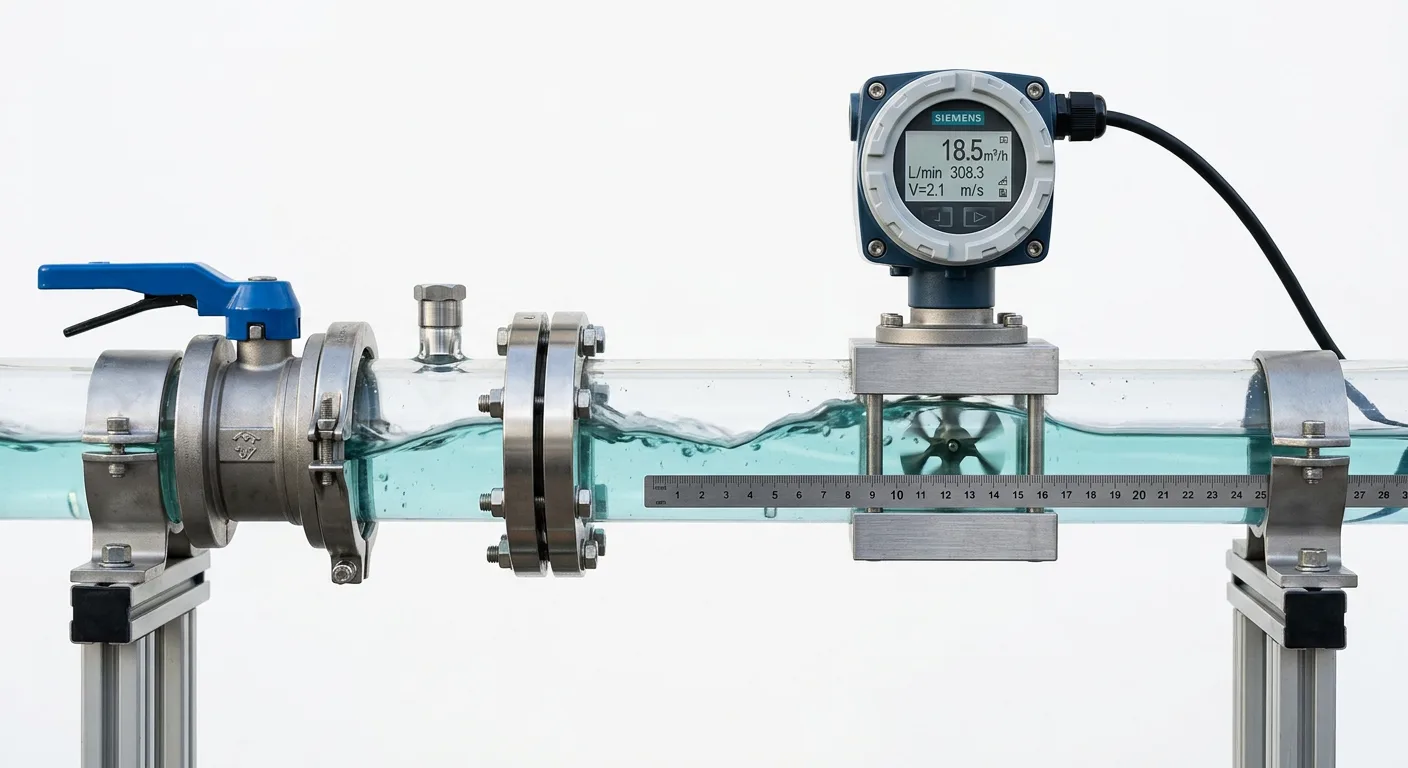

Объёмный расход жидкости через заданное сечение

Онлайн-калькулятор вычисляет объёмный расход жидкости через заданное сечение по известной площади проходного отверстия и средней скорости потока. Инструмент автоматически перемножает исходные параметры и выдаёт готовый гидравлический показатель. Для получения точного результата достаточно ввести площадь поперечного сечения и скорость течения среды. Расчёт мгновенно показывает пропускную способность рассматриваемого участка в выбранных единицах измерения.

Физический смысл объёмного расхода Q заключается в определении точного объёма жидкой среды, который проходит сквозь живое сечение потока за единицу времени. Живым сечением называют ту часть поперечного среза трубы или русла, которая перпендикулярна направлению течения и полностью заполнена движущейся средой.

Подобные вычисления составляют основу проектирования и проверки инженерных сетей с установившимся движением несжимаемой жидкости. Они необходимы при выполнении базовых гидравлических расчётов напорных трубопроводов, магистральных водоводов, систем отопления и открытых каналов. Точное знание расхода позволяет правильно подобрать диаметр труб, определить рабочую подачу насосного оборудования и проверить, соответствует ли фактическая скорость потока строительным нормативам.

Базовая формула расчёта объёмного расхода и уравнение неразрывности потока

Математическая основа вычисления строится на прямой линейной зависимости между геометрией потока и кинематикой движущейся среды. Для установившегося движения жидкости базовая расчётная формула имеет вид:

Q = S * v

В этом выражении задействованы три взаимосвязанные гидравлические величины:

• Q - объёмный расход жидкости;
• S - площадь живого сечения потока;
• v - средняя скорость потока в рассматриваемом сечении.

Геометрически произведение площади поперечного сечения S на среднюю скорость v представляет собой объём прямого цилиндра или призмы жидкости. Основанием этой фигуры служит само проходное сечение S, а высотой - расстояние, на которое перемещается поток за единицу времени, численно равное скорости v. При увеличении любого из двух входных множителей итоговый объёмный расход пропорционально возрастает.

Закон сохранения массы и уравнение неразрывности

Приведённая формула напрямую вытекает из фундаментального гидродинамического закона сохранения массы. При гидравлических расчётах капельные жидкости рассматриваются как практически несжимаемые среды, плотность которых остаётся неизменной вдоль всего потока при постоянной температуре. Если трубопровод или канал не имеет боковых ответвлений, путевых отборов и подмесов, то масса среды, вошедшей в выделенный участок за единицу времени, строго равна массе среды, вышедшей из него за тот же промежуток.

Поскольку плотность несжимаемой жидкости постоянна, сохранение массы означает автоматическое сохранение объёма. Следовательно, через любое произвольно выбранное поперечное сечение замкнутого потока за единицу времени проходит один и тот же объём среды. Математически это свойство записывается как уравнение неразрывности (сплошности) потока для двух различных участков трубопровода:

Q = S1 * v1 = S2 * v2 = const

Индексы 1 и 2 обозначают параметры живого сечения и средней скорости в первом и втором контрольных створах одного и того же трубопровода. Равенство константе (const) справедливо только для установившегося течения, при котором скорость и площадь сечения не меняются с течением времени, а в потоке отсутствуют разрывы сплошности и кавитационные полости.

Обратная пропорциональность площади сечения и скорости течения

Из уравнения неразрывности следует базовое правило трансформации потока при прохождении через сужения, расширения и переходники трубопроводной сети. Если переписать равенство двух сечений в виде пропорции, становится наглядной обратная зависимость между площадью прохода и скоростью движения среды:

v1 / v2 = S2 / S1

При постоянном объёмном расходе Q любое изменение площади поперечного сечения трубопровода вызывает обратно пропорциональное изменение средней скорости течения жидкости. На практике эта закономерность проявляется в трех типовых случаях при переходе потока из первого участка во второй:

Такое соотношение объясняет, почему на зауженных участках магистрали - например, в местах установки запорно-регулирующей арматуры или при переходе на меньшее проходное сечение - поток резко ускоряется, хотя общий объём перекачиваемой за секунду или за час жидкости на всём протяжении неразветвлённой ветки остаётся строго неизменным.

Исходные параметры: площадь живого сечения и геометрические характеристики труб

Для точного вычисления объёмного расхода первым базовым входным параметром выступает площадь живого сечения потока S. В гидравлических расчётах напорных систем, работающих без свободной поверхности и воздушных полостей, жидкость заполняет трубу целиком. При таком полном заполнении живое сечение потока в точности совпадает с внутренним поперечным профилем канала. Для стандартных круглых трубопроводов оно представляет собой круг, а его площадь рассчитывается через фактический внутренний диаметр трубы d по геометрической формуле:

S = (π * d²) / 4

Поскольку внутренний диаметр возводится в квадрат, любая неточность при его определении приводит к непропорционально высокой погрешности в итоговом значении площади и, как следствие, объёмного расхода. На практике основная ошибка возникает из-за путаницы между тремя разными размерными характеристиками трубного проката:

• Наружный диаметр D_нар - физический внешний габарит трубы, который измеряется по наружным стенкам штангенциркулем и указывается в базовой маркировке большинства полимерных, медных и бесшовных стальных труб.
• Номинальный диаметр или условный проход Ду / DN - безразмерная округлительная величина, применяемая для унификации и согласования трубопроводной арматуры, фитингов и труб между собой. Численное значение Ду / DN лишь приблизительно соответствует внутреннему просвету в миллиметрах и никогда не подставляется напрямую в точные гидравлические формулы.
• Фактический внутренний диаметр d - реальное расстояние между противоположными внутренними стенками трубы, непосредственно формирующее проходное сечение для движения среды.

Чтобы найти действительный внутренний диаметр круглой трубы, из её наружного диаметра необходимо вычесть удвоенную толщину стенки s:

d = D_нар - 2 * s

Особенности определения проходного сечения для труб из разных материалов

Специфика стандартизации и маркировки трубопроводов напрямую влияет на то, как именно определяются исходные геометрические размеры перед вычислением площади S. У труб с одинаковым номинальным обозначением, но изготовленных из разных материалов или рассчитанных на разное рабочее давление, фактическое проходное сечение может существенно различаться.

Стальные водогазопроводные трубы по ГОСТ 3262-75 маркируются именно по условному проходу Ду / DN, при этом для каждого калибра зафиксирован единый наружный диаметр. В зависимости от назначения такие трубы подразделяются на лёгкие, обыкновенные и усиленные, отличающиеся исключительно толщиной стенки s. Так как наружный габарит при переходе к усиленной серии остаётся неизменным, увеличение толщины металла происходит внутрь канала, что заметно сужает фактический внутренний проход d по сравнению с номинальным индексом Ду / DN.

Полимерные трубопроводы из PP-R, PEX и ПНД, выпускаемые по ГОСТ 32415-2013, а также металлополимерные трубы по ГОСТ Р 52318-2005 маркируются строго по наружному диаметру D_нар и толщине стенки s. Стенка у пластиковых изделий, особенно предназначенных для горячего водоснабжения и высокотемпературного отопления, значительно толще, чем у стальных аналогов, и напрямую зависит от стандартного размерного отношения и серии трубы. Поэтому при замене стального участка на полимерный выбор идентичного числового обозначения в маркировке приводит к резкому заужению живого сечения.

Различия в подходах к определению расчётного внутреннего диаметра для основных видов труб приведены в сравнительной таблице:

При подготовке исходных данных для расчёта необходимо следить за согласованностью единиц измерения. Диаметр d и толщину стенки s в технической документации принято указывать в миллиметрах, тогда как площадь живого сечения S в гидравлических формулах используется в квадратных метрах, квадратных сантиметрах или квадратных миллиметрах. Для получения площади в квадратных метрах вычисленное в миллиметрах значение внутреннего диаметра перед возведением в квадрат делят на 1000.

Кинематика потока: средняя скорость течения жидкости и распределение скоростей

Вторым базовым параметром для вычисления объёмного расхода является скорость потока жидкости v. В реальном трубопроводе или канале жидкость не движется как единое твёрдое тело с одинаковой скоростью в каждой точке поперечного среза. Из-за вязкости среды и трения о внутреннюю поверхность стенок трубы возникает неравномерное скоростное поле, поэтому в инженерных формулах важно чётко разграничивать локальную и среднюю скорость течения.

Локальная скорость элементарной струйки и средняя скорость по сечению

Поток жидкости в гидродинамике рассматривают как совокупность бесконечного множества тонких элементарных струек. Скорость движения жидкости в конкретной выбранной точке поперечного сечения называют локальной (или местной) скоростью u. Её значение зависит от координат точки относительно продольной оси и стенок трубопровода: непосредственно у самой стенки из-за физического прилипания молекул жидкости и тормозящего влияния шероховатости поверхности локальная скорость падает до нуля, а по мере удаления от стенок к геометрическому центру (оси) трубы - возрастает до максимума u _max .

Поскольку использовать переменное по радиусу значение u в базовых прикладных расчётах неудобно, в гидравлическое уравнение расхода подставляют среднюю по живому сечению скорость потока v. Это фиктивная осреднённая величина: при ней через заданную площадь S за единицу времени проходит точно такой же объём жидкости, какой проходит в реальном потоке с неравномерным распределением локальных скоростей. Если известна только максимальная осевая скорость потока (например, измеренная датчиком в центре трубы), её нельзя напрямую подставлять в расчёт в качестве средней скорости v - это приведёт к существенному завышению итогового расхода.

Эпюра распределения скоростей и режимы движения по числу Re

Графическое изображение распределения локальных скоростей по поперечному сечению называют эпюрой скоростей. Форма этой эпюры и математическое соотношение между средней скоростью v и максимальной скоростью на оси трубы u _max напрямую зависят от гидродинамического режима движения жидкости, который определяется безразмерным числом Рейнольдса Re, а также от гидравлической шероховатости внутренних стенок.

В зависимости от величины числа Re выделяют два основных режима течения с различной кинематической структурой потока:

• Ламинарный режим (при малых значениях Re, для круглых труб до 2300) характеризуется спокойным слоистым течением без перемешивания частиц между соседними слоями. Эпюра скоростей в круглой трубе имеет форму правильного параболоида вращения, а средняя скорость по сечению ровно в два раза меньше максимальной осевой скорости: v = 0,5 · u _max .
• Турбулентный режим (развивается при значениях Re свыше 4000, тогда как диапазон от 2300 до 4000 соответствует переходной зоне) сопровождается интенсивным хаотичным перемешиванием вихрей и пульсацией скоростей. Поперечный обмен импульсом между слоями выравнивает скоростное поле в ядре потока, из-за чего эпюра становится более плоской и наполненной, а резкое падение скорости происходит только в тонком пристенном пограничном слое. Отношение средней скорости к максимальной в турбулентном потоке возрастает и обычно находится в пределах v = (0,80...0,85) · u _max в зависимости от числа Re и коэффициента гидравлического трения, зависящего от шероховатости стенок.

Регламентированные диапазоны расчётных скоростей в инженерных системах

В подавляющем большинстве напорных водопроводов и тепловых сетей жидкость движется в турбулентном режиме. При проведении проектных или проверочных вычислений, когда точная скорость потока заранее не измерена расходомером, входное значение средней скорости v выбирают на основе строительных правил. Нормативы ограничивают скорость сверху для предотвращения гидравлических ударов, кавитации, абразивного износа стенок и генерации шума в помещениях, а снизу - для исключения заиливания труб и скопления воздушных пробок.

Ниже приведены ориентировочные диапазоны средних скоростей движения воды в трубопроводах согласно СП 30.13330.2020 и СП 60.13330.2016, которые применяются при выборе корректного входного параметра для расчёта:

Если целью вычисления является оценка номинальной рабочей нагрузки трубопровода при стандартном режиме эксплуатации, в качестве исходной скорости v обычно задают среднее значение из рекомендованного интервала (например, 1,0-1,2 м/с для водопроводных стояков или 0,4-0,8 м/с для труб системы отопления). При проверке трубопровода на пиковую пропускную способность в расчёт закладывают верхнюю границу допустимого диапазона скорости.

Единицы измерения объёмного расхода и правила их взаимного перевода

В системе СИ базовой единицей измерения объёмного расхода жидкости являются кубические метры в секунду (м³/с). При прямой подстановке в расчётную формулу площади поперечного сечения в квадратных метрах (м²) и средней скорости потока в метрах в секунду (м/с) итоговый результат получается именно в м³/с:

[Q] = м² × (м / с) = м³/с

В прикладной гидравлике предварительное приведение входных геометрических параметров к единой размерности критично для точности вычислений. Поскольку внутренние диаметры труб обычно указываются в миллиметрах (мм), а площади живого сечения малых трубопроводов нередко выражаются в квадратных сантиметрах (см²) или квадратных миллиметрах (мм²), перед умножением на скорость в м/с площадь необходимо перевести в квадратные метры: 1 см² = 0,0001 м² (деление на 10 000), а 1 мм² = 0,000001 м² (деление на 1 000 000).

В инженерной практике величина 1 м³/с представляет собой очень большой поток, характерный для крупных магистральных водоводов, гидротехнических сооружений или открытых каналов. Для внутренних инженерных систем зданий результат в м³/с выражается малыми дробными числами (например, 0,0005 м³/с), которые неудобны для восприятия и сопоставления с паспортными характеристиками оборудования. По этой причине базовый секундный расход в м³/с переводят во внесистемные и производные единицы, изменяя масштаб объёма (переход от кубических метров к литрам из расчёта 1 м³ = 1000 л) и масштаб времени (переход от секунд к минутам, часам или суткам: 1 мин = 60 с, 1 ч = 3600 с, 1 сут = 86 400 с).

Математические коэффициенты взаимного перевода единиц расхода

Для точного пересчёта полученного объёмного расхода между системными и прикладными размерностями используются следующие линейные соотношения:

• Перевод из м³/с в литры в секунду (л/с): базовое значение умножается на 1000, так как в одном кубическом метре содержится ровно тысяча литров (1 м³/с = 1000 л/с). При обратном переходе из л/с в м³/с значение делится на 1000.
• Перевод из м³/с в кубические метры в час (м³/ч): секундный расход умножается на 3600 по числу секунд в одном астрономическом часе (1 м³/с = 3600 м³/ч).
• Перевод из м³/с в кубические метры в сутки (м³/сут): значение в м³/с умножается на 86 400 (произведение 3600 секунд на 24 часа), либо часовой расход в м³/ч умножается на 24.
• Перевод в литры в минуту (л/мин): величина в м³/с умножается на 60 000 (1000 л × 60 с). При пересчёте из л/с значение достаточно умножить на 60, а при переходе от м³/ч к л/мин - разделить часовой расход в кубометрах на 0,06 (или умножить на 1000 и разделить на 60).
• Перевод в литры в час (л/ч): расход в м³/с умножается на 3 600 000, расход в л/с умножается на 3600, а расход в м³/ч умножается на 1000.

В приведённой ниже таблице сведены точные множители для прямого и обратного преобразования наиболее востребованных гидравлических единиц измерения.

В расчётной практике особенно часто применяется переход между литрами в секунду и кубометрами в час через коэффициент 3,6: чтобы перевести л/с в м³/ч, числовое значение умножают на 3,6 (так как 3600 с / 1000 л = 3,6), а для обратного перевода из м³/ч в л/с - делят на 3,6.

Применение секундных, часовых и суточных расходов в инженерных задачах

Выбор конкретной единицы измерения объёмного расхода зависит от временного масштаба работы гидравлической системы и специфики подбираемого оборудования.

Секундные расходы (м³/с и л/с) применяются при гидравлическом расчёте пиковой пропускной способности участков трубопроводной сети, определении потерь напора на трение и местные сопротивления, а также при проверке труб на возникновение кавитации, шума и гидравлического удара. Водоразбор в зданиях происходит неравномерно, поэтому сечение труб ХВС, ГВС и внутреннего противопожарного водопровода проверяют именно по максимальному секундному расходу (л/с), который возникает при одновременном открытии водоразборной арматуры или пожарных кранов. Расход в литрах в минуту (л/мин) используется в смежных задачах: при оценке производительности бытовых смесителей, душевых леек, газовых проточных водонагревателей, мембранных групп безопасности и при настройке расходомеров (ротаметров) на коллекторах водяного тёплого пола.

Часовые расходы (м³/ч и л/ч) служат основным параметром для подбора насосного, теплообменного и водоочистного оборудования. Напорно-расходные графики циркуляционных, скважинных и повысительных насосов по оси абсцисс почти всегда градуируются в м³/ч, поэтому для определения рабочей точки насосного агрегата рассчитанную пропускную способность трубопровода переводят в часовое выражение. Единицы м³/ч и л/ч также используются при подборе бытовых и общедомовых счётчиков воды, фильтров механической и сорбционной очистки, регулирующих клапанов (где пропускная способность выражается коэффициентом Kvs в м³/ч) и при расчёте циркуляции теплоносителя в системах отопления с непрерывным режимом работы.

Суточные расходы (м³/сут) востребованы в задачах балансового водопотребления и водоотведения, проектирования аккумулирующих ёмкостей и расчёта ресурсов за длительный цикл эксплуатации. В м³/сут определяют общую потребность жилого объекта или промышленного предприятия в воде, рассчитывают полезный объём резервуаров чистой воды, пожарных резервуаров и водонапорных башен, а также подбирают производительность локальных очистных сооружений и септиков. Пересчёт пропускной способности трубы в суточный объём позволяет оценить, какой суммарный объём среды способен пройти через заданное сечение при круглосуточной непрерывной подаче.

Связь объёмного расхода с массовым расходом и плотностью среды

Вычисленный по площади сечения и скорости потока объёмный расход Q характеризует исключительно геометрический объём жидкости, проходящий через трубу за единицу времени. В теплотехнических, технологических и коммерческих расчётах этого показателя часто недостаточно, так как количество переносимой тепловой энергии или вещества зависит от массы среды, а не от занимаемого ею объёма. Для перехода к массовому расходу (обозначаемому как M или G и измеряемому в кг/с, кг/ч или т/ч) используется физическая связь через плотность рабочей жидкости.

Пересчёт объёмного расхода в массовый выполняется по формуле:

M = Q * ρ

Для корректного выполнения расчёта и согласования размерностей учитываются следующие параметры:

• M (или G) - массовый расход среды, выраженный в килограммах в секунду (кг/с) при базовом расчёте в системе СИ или в килограммах в час (кг/ч) при использовании часового объёмного расхода.
• Q - полученный объёмный расход жидкости в кубических метрах в секунду (м³/с) или кубических метрах в час (м³/ч).
• ρ - плотность жидкости при фактической рабочей температуре и давлении, измеряемая в килограммах на кубический метр (кг/м³).

Влияние температуры на плотность воды и теплоносителей

В упрощённых гидравлических прикидках для холодной воды плотность часто принимают равной 1000 кг/м³. При таком допущении численные значения объёмного расхода в литрах в секунду (л/с) и массового расхода в килограммах в секунду (кг/с) совпадают, а 1 м³/ч приравнивается к 1000 кг/ч (или 1 т/ч). Однако реальная плотность любой капельной жидкости не является константой и уменьшается при нагревании из-за теплового расширения среды.

Эта физическая зависимость напрямую влияет на соотношение объёмных и массовых показателей в различных инженерных контурах. В системах ХВС температура воды обычно находится в пределах от +5 °C до +20 °C, где плотность близка к эталонной и составляет около 998-1000 кг/м³. В сетях ГВС при нагреве воды до +60...+75 °C её плотность снижается примерно до 975-983 кг/м³. Ещё сильнее разница проявляется в высокотемпературных контурах отопления и теплоснабжения, особенно если вместо чистой воды применяются водно-гликолевые растворы (антифризы на базе этиленгликоля или пропиленгликоля), имеющие изначально иную плотность и более высокий коэффициент температурного расширения.

Справочные значения плотности чистой воды при различных температурных режимах и влияние этой разницы на массовый расход при фиксированном объёмном потоке 10 м³/ч представлены в таблице:

Соотношение объёмного и массового баланса в замкнутых системах

Учёт переменной плотности критически важен при анализе работы замкнутых циркуляционных колец. Согласно фундаментальному закону сохранения массы, при отсутствии утечек и подпитки массовый расход теплоносителя (M) в любой точке замкнутого контура остаётся строго неизменным: сколько килограммов среды вошло в котёл или теплообменник, ровно столько же вышло из него и вернулось по обратному трубопроводу.

Объёмный расход (Q) при этом не сохраняет постоянство по длине трассы с переменным температурным графиком. При нагреве в теплогенераторе вода расширяется, её плотность падает, а занимаемый объём увеличивается. В результате в подающем трубопроводе с горячим теплоносителем объёмный расход всегда выше, чем в обратном трубопроводе, где течёт остывшая и более плотная жидкость:

M_подачи = M_обратки = const
Q_подачи = M / ρ_горячей > Q_обратки = M / ρ_холодной

На практике это означает, что в трубах одинакового внутреннего диаметра на подающей и обратной линиях фактическая скорость движения нагретой среды будет немного выше скорости остывшего потока. Как видно из таблицы выше, при охлаждении воды с +80 °C в подаче до +60 °C в обратке плотность меняется с 971,8 до 983,2 кг/м³, что даёт разницу в объёмном расходе около 1,2 % при абсолютно одинаковом массовом потоке. Эта особенность обязательно учитывается при сведении показаний узлов коммерческого учёта тепла, когда расходомеры измеряют объём прошедшей воды в м³, а вычислитель переводит эти данные в тонны с помощью датчиков температуры на подающем и обратном трубопроводах.

Применение расчёта расхода в проектировании водоснабжения и отопления

В инженерной практике вычисление объёмного расхода по площади сечения и скорости потока используется при проектировании новых магистралей, реконструкции действующих сетей и гидравлической увязке контуров. Зависимость Q = S × v связывает геометрию трубопровода с гидравлическим режимом его работы, поэтому на её основе решаются три базовые прикладные задачи.

Определение максимальной пропускной способности трубопровода

При проектировании сетей ХВС, ГВС и линий противопожарного водопровода часто требуется установить, какой предельный объём воды способна пропустить выбранная труба без нарушения эксплуатационных норм. В качестве исходных данных здесь выступают фактическое внутреннее сечение трубопровода S и максимально допустимая скорость движения среды v, ограниченная строительными правилами для данного типа системы.

Ограничение верхнего предела скорости и соответствующего ему расхода необходимо для предотвращения трёх негативных факторов в водопроводной сети:

• Генерация гидравлического и кавитационного шума в жилых и общественных зданиях, особенно при прохождении потока через водоразборную и запорно-регулирующую арматуру, отводы и тройники.
• Абразивный износ и эрозионное разрушение внутренних стенок трубопроводов (в особенности медных и стальных участков), ускоряющееся при высокой кинетической энергии потока и наличии твёрдых взвесей.
• Риск возникновения разрушительного гидравлического удара при резком перекрытии потока быстродействующими шаровыми кранами, соленоидными клапанами или обратными затворами, поскольку скачок давления прямо пропорционален скорости тормозящейся жидкости.

Подстановка предельно допустимой скорости в расчётную формулу даёт пиковый секундный или часовой расход участка. Если расчётное водопотребление объекта или требуемая подача на пожаротушение превышает полученную пропускную способность, проектировщик переходит на следующий типоразмер трубы с большим внутренним проходом либо разделяет поток на несколько параллельных веток.

Оценка циркуляционного расхода в контурах отопления

В закрытых системах водяного отопления, теплоснабжения приточных вентиляционных установок и контурах тёплого пола вода выполняет функцию транспортировщика тепловой энергии. На этапе подбора насосного оборудования и балансировки ветвей выполняется оценка циркуляционного расхода теплоносителя через магистральные трубопроводы, распределительные коллекторы и стояки.

Зная площадь поперечного сечения труб в контуре и задавая рекомендуемую для отопительных систем скорость движения воды (выбираемую из условий бесшумной работы и удаления пузырьков воздуха из потока), специалист получает часовой объёмный расход Q в м³/ч. Полученный результат применяется для двух практических проверок:

• Сопоставление с рабочей характеристикой циркуляционного насоса: вычисленный расход определяет координату рабочей точки на графике напорно-расходной характеристики агрегата и показывает, сможет ли выбранный насос обеспечить нужную подачу в данном диапазоне скоростей.
• Проверка обеспечения требуемой тепловой нагрузки: объёмный расход переводится в массовый с учётом плотности нагретого теплоносителя, что даёт возможность оценить, достаточно ли проходящего через сечение объёма воды для переноса заданной тепловой мощности от котла к отопительным приборам при проектном перепаде температур между подающей и обратной линиями.

Обратная прикидка фактической скорости течения при известном расходе

При обследовании существующих водоводов, подключении новых абонентов к действующей сети или проверке уже смонтированных трасс возникает обратная задача. Инженеру известны проектное сечение трубы S и фактический (или требуемый по техническим условиям) объёмный расход воды Q, но необходимо проверить, с какой скоростью v будет двигаться поток при такой нагрузке.

Для такой проверки используется прямое следствие базовой формулы:

v = Q / S

На практике задачу можно решить и путём подбора входного значения скорости до тех пор, пока результирующий расход Q при фиксированной площади сечения S не совпадёт с заданной величиной водопотребления. Такая проверка защищает систему от двух противоположных ошибок проектирования: завышения скорости (ведущего к огромным потерям напора на трение по длине трассы) и чрезмерного занижения скорости (вызывающего заиливание трубопроводов, выпадение шлама в нижних точках и завоздушивание отопительных контуров).

В таблице ниже систематизированы основные инженерные сценарии использования расчёта, исходные параметры и критерии оценки получаемого результата.

Примеры гидравлического расчёта расхода жидкости через сечение

При вычислении пропускной способности участка сети точность результата напрямую зависит от правильного приведения всех геометрических величин к единой размерности перед подстановкой в расчётное уравнение. На практике исходные данные могут быть заданы либо уже известной площадью сечения канала, либо линейными размерами конкретной трубы из проектной спецификации.

Расчёт объёмного расхода по готовой площади поперечного сечения

В технической документации на насосные узлы, коллекторы или фасонные изделия площадь проходного канала нередко указывается напрямую в квадратных сантиметрах. Рассмотрим задачу определения секундного и часового расхода жидкости на участке со следующими параметрами:

• Площадь живого сечения потока S равна 20 см².
• Средняя скорость движения рабочей среды v составляет 1,5 м/с.

Первый шаг вычисления - приведение площади поперечного сечения к базовым единицам СИ. Поскольку в одном квадратном метре содержится 10 000 квадратных сантиметров, исходное значение делится на этот коэффициент:

S = 20 / 10000 = 0,002 м²

После согласования единиц измерения выполняется прямое перемножение площади сечения на скорость потока:

Q = 0,002 × 1,5 = 0,003 м³/с

Полученная базовая величина 0,003 м³/с неудобна для прямой сверки с характеристиками бытового или коммерческого оборудования, поэтому выполняется перевод в прикладные единицы измерения:

• Перевод в литры в секунду для оценки пиковой пропускной способности участка: 0,003 × 1000 = 3 л/с.
• Перевод в кубические метры в час для сопоставления с подачей насосного агрегата: 0,003 × 3600 = 10,8 м³/ч.

Если исходная площадь сечения сразу задана в квадратных метрах (например, S = 0,012 м² для крупного распределительного коллектора при скорости 1,2 м/с), этап предварительной конвертации опускается: расход составит 0,012 × 1,2 = 0,0144 м³/с, что соответствует 14,4 л/с или 51,84 м³/ч.

Практический расчёт расхода воды в трубе PP-R по наружному диаметру и толщине стенки

При проектировании и проверке внутренних сетей водоснабжения и отопления площадь живого сечения редко известна заранее. В спецификациях труб PP-R указываются наружный диаметр и толщина стенки s, которые требуют предварительного геометрического пересчёта.

Постановка задачи: определить расчётный расход воды в напорном трубопроводе PP-R типоразмера 32×5,4 мм при регламентированной скорости потока v = 1,2 м/с.

Последовательность выполнения гидравлического расчёта включает четыре этапа:

• Вычисление фактического внутреннего диаметра трубы d путём вычитания удвоенной толщины стенки из наружного диаметра: d = 32 − (2 × 5,4) = 32 − 10,8 = 21,2 мм.
• Перевод полученного внутреннего диаметра из миллиметров в метры: d = 21,2 / 1000 = 0,0212 м.
• Определение площади живого сечения потока при полном заполнении круглой трубы: S = (3,1416 × 0,0212²) / 4 = (3,1416 × 0,00044944) / 4 ≈ 0,000353 м² (или 3,53 см²).
• Нахождение объёмного расхода жидкости по найденной площади и заданной скорости: Q = 0,000353 × 1,2 ≈ 0,0004236 м³/с.

Для практического применения в гидравлической увязке сети полученное значение переводится в рабочие единицы: умножение на 1000 даёт секундный расход 0,424 л/с (или 25,42 л/мин при умножении на 60), а умножение на 3600 определяет часовой расход на уровне 1,525 м³/ч.

В сводной таблице ниже сопоставлены все промежуточные и итоговые значения рассмотренных расчётных задач для контроля правильности подстановки размерностей.

Аналогичный порядок действий применяется при проверке труб из любого другого материала: достаточно знать точный внутренний проход изделия, перевести его в метры для вычисления площади круга и умножить результат на проектную скорость движения среды.
