Мощность вращательного привода по моменту и частоте

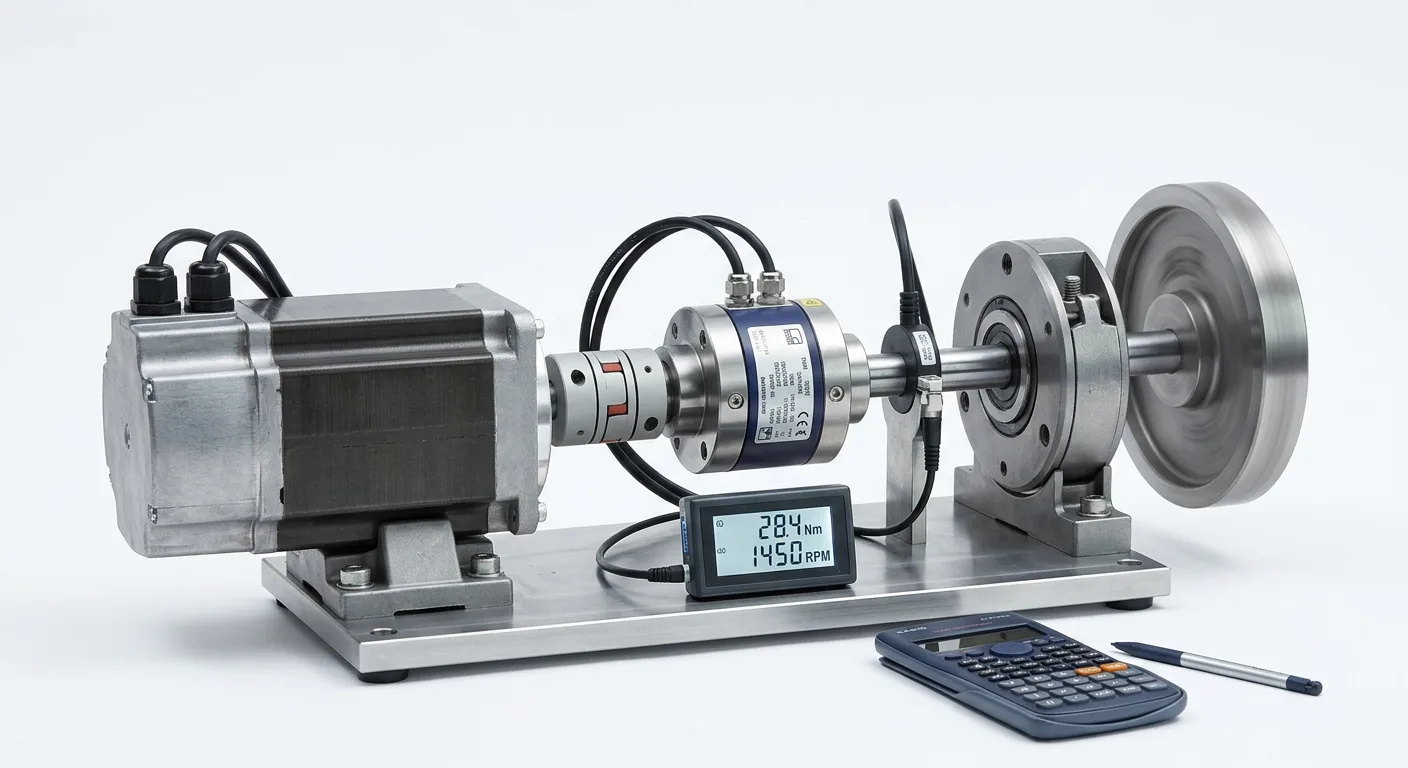

Онлайн-инструмент определяет мощность вращательного привода по моменту и частоте, избавляя от ручного перевода единиц измерения и подстановки инженерных констант. Расчёт позволяет найти фактическую механическую мощность на вращающемся валу электродвигателя, редуктора, двигателя внутреннего сгорания или гидравлической машины. Вычисление опирается на фундаментальную физическую зависимость: выходная мощность привода равна произведению приложенного момента силы на угловую скорость вращения вала. Полученное значение показывает объём механической работы, которую приводной узел выполняет под заданной нагрузкой за единицу времени.

Для получения точного результата в расчётную форму передаются два обязательных исходных параметра:

• Крутящий момент (вращающий момент), который характеризует усилие вращения на валу и задаётся в Н·м, кгс·м или lb·ft.
• Частота вращения (скорость вращения вала), отражающая количество полных оборотов или угловое перемещение за единицу времени, обычно измеряемая в об/мин (RPM) или рад/с.

Алгоритм автоматически приводит введённые показатели к базовой системе СИ, пересчитывает линейную частоту вращения в радианы в секунду и выводит итоговую полезную мощность на валу в ваттах (Вт), киловаттах (кВт) и лошадиных силах (л.с.). Это ускоряет подбор приводов под рабочую нагрузку и проверку узлов кинематической цепи по данным технического паспорта или испытательного стенда.

Физическая связь крутящего момента, частоты вращения и мощности

Во вращательной механике работа привода описывается не отдельно взятым усилием или скоростью, а их неразрывным сочетанием. Взаимодействие трёх базовых физических величин определяет способность механизма преодолевать внешнее сопротивление и поддерживать движение с заданным темпом.

Формирование крутящего момента через силу и плечо

В технической литературе понятия крутящий момент, вращающий момент и момент силы часто используются для описания одной и той же физической сущности, но с разным смысловым акцентом. Вращающим моментом называют внешнее усилие, которое подводится к валу от источника движения, а крутящим - внутреннее силовое напряжение кручения, возникающее в теле самого вала при передаче этой нагрузки.

Численное значение момента силы формируется двумя геометрическими и силовыми факторами:

• Тяговая сила (окружная сила или сила кручения), которая прикладывается по касательной к окружности вращения детали.
• Плечо силы (действующий радиус вращения или длина рычага), представляющее собой кратчайшее расстояние по перпендикуляру от оси вращения вала до линии действия тяговой силы.

Момент равен произведению этой окружной силы на длину плеча. Если к шкиву или шестерне с радиусом 0,5 м приложена касательная тяговая сила 200 Н, на оси возникает момент 100 Н·м. Тот же самый момент 100 Н·м образуется при радиусе 0,25 м, если увеличить приложенную силу кручения до 400 Н. Сам по себе момент характеризует лишь статическую или динамическую способность привода создать усилие скручивания, но не показывает, насколько быстро перемещается нагрузка.

Разница между частотой вращения вала и угловой скоростью

Для описания динамики вращательного движения применяются два взаимосвязанных, но физически разных параметра: техническая частота вращения и угловая скорость. В инженерных паспортах и при настройке оборудования указывается частота вращения вала, однако во всех фундаментальных физических законах механики участвует именно угловая скорость (круговая частота).

Различия между этими показателями заключаются в способе отсчёта движения за единицу времени:

Поскольку длина любой окружности содержит ровно 2π радиусов, один полный оборот вала всегда равен угловому перемещению в 2π радиан (приблизительно 6,283 рад). Угловая скорость показывает, сколько таких радиан проходит любая точка вращающегося вала каждую секунду. Без перехода от количества полных оборотов к угловому пути в радианах невозможно связать геометрию вращения с механической работой.

Физический смысл механической мощности вращательного привода

В классической механике работа совершается только тогда, когда приложенная сила перемещает объект на определённое расстояние. При прямолинейном движении работа равна произведению силы на пройденный путь, а мощность - произведению этой силы на линейную скорость перемещения.

Во вращательном движении действует точно такой же энергетический принцип, но выраженный через угловые величины. Роль силы здесь выполняет крутящий момент, а роль пройденного пути - угол поворота вала в радианах. Когда вал проворачивается под нагрузкой, привод совершает механическую работу, затрачивая энергию на преодоление момента сопротивления.

Механическая мощность определяет интенсивность выполнения этой работы - то есть количество энергии, которое вращательный привод передаёт рабочему органу за единицу времени. Из этого физического закона следуют важные практические закономерности:

• Наличие крутящего момента без вращения не создаёт механической мощности. Если вал заблокирован под нагрузкой, момент силы максимален, но угловая скорость равна нулю - механическая работа не совершается, и полезная выходная мощность на валу отсутствует.
• Вращение вала без сопротивления (свободный выбег или идеальный холостой ход) также не даёт полезной мощности на выходе, поскольку при высокой угловой скорости крутящий момент внешней нагрузки равен нулю.
• Одинаковая механическая мощность может быть получена при совершенно разных рабочих режимах. Высокооборотистый привод с малым моментом на валу и тихоходный механизм, развивающий огромное усилие кручения, совершают в секунду одинаковый объём механической работы, если произведения их момента на угловую скорость совпадают.

Математические формулы и расчётные константы для вычисления мощности

В международной системе единиц базовая математическая зависимость между механической мощностью, крутящим моментом и скоростью вращения записывается в виде прямого произведения:

P = T × ω

В этом фундаментальном уравнении все переменные выражены в базовых физических единицах:

• P - механическая мощность на валу в ваттах;
• T (в отечественной инженерной документации также используется обозначение M) - крутящий момент в ньютон-метрах;
• ω - угловая скорость вращения в радианах в секунду.

Поскольку в технической документации, паспортах оборудования и показаниях тахометров скорость вращения вала практически всегда указывается не в радианах в секунду, а в полных оборотах за единицу времени, перед подстановкой данных в базовую формулу требуется математический переход от частоты вращения к угловой скорости.

Перевод частоты вращения в угловую скорость

Один полный оборот вала вокруг своей оси соответствует углу поворота в 2π радиан (приблизительно 6,283185 рад). Если известна частота вращения f, выраженная в оборотах в секунду, угловая скорость вычисляется по формуле:

ω = 2 × π × f

В инженерной практике стандартной единицей измерения скорости вращения являются обороты в минуту, обозначаемые латинской буквой n. Так как одна минута содержит 60 секунд, частота в оборотах в секунду равна отношению n / 60. Подстановка этого отношения в уравнение угловой скорости даёт рабочую формулу перевода:

ω = (2 × π × n) / 60 = (π × n) / 30

Разделив число π (3,14159265) на 30, можно получить десятичный коэффициент: один оборот в минуту равен примерно 0,10472 радиана в секунду. Именно этот множитель связывает показания тахометра с физической формулой мощности.

Вывод инженерной формулы с константой 9550

Чтобы не вычислять угловую скорость отдельным действием при каждом расчёте привода, выражение ω = (π × n) / 30 подставляют напрямую в фундаментальную формулу мощности. Если крутящий момент M задан в ньютон-метрах, а частота вращения n - в оборотах в минуту, мощность в ваттах составляет:

P (Вт) = M × (π × n) / 30

Для промышленных приводов, двигателей и силовых передач мощность в ваттах даёт слишком большие числа, поэтому расчёт сразу приводят к киловаттам. Поскольку 1 кВт равен 1000 Вт, правую часть уравнения делят на 1000:

P (кВт) = (M × π × n) / (30 × 1000)

Для удобства вычислений постоянные числа объединяют в один знаменатель, перенося число π в нижнюю часть дроби. В результате образуется расчётная константа:

K = (30 × 1000) / π = 30000 / 3,14159265 ≈ 9549,2965855

В точных инженерных вычислениях этот делитель округляют до 9549,3 или 9549, а в стандартных справочниках по машиностроению и электроприводу используют округлённое значение 9550. Итоговая прикладная формула расчёта мощности в киловаттах принимает вид:

P = (M × n) / 9550

Разница между использованием точного делителя 9549,3 и справочной константы 9550 составляет около 0,007 процента. Для большинства практических задач подбора двигателей и проверки нагрузочной способности валов такое расхождение не оказывает влияния на результат, однако при автоматизированных расчётах использование точного соотношения через число π исключает накопление погрешности округления.

Расчётная формула для момента в килограмм-сила-метрах и константа 974

При работе с технической документацией старого образца, характеристиками кранового оборудования, лебёдок или испытательных стендов крутящий момент часто указывается в единицах технической системы - килограмм-сила-метрах. В этом случае в формулу расчёта мощности вводится ускорение свободного падения g, равное 9,80665 м/с².

Один килограмм-сила-метр соответствует 9,80665 ньютон-метра. Если подставить этот гравитационный множитель в числитель инженерной формулы мощности, константа в знаменателе уменьшится в 9,80665 раза:

K = 30000 / (π × 9,80665) = 9549,2966 / 9,80665 ≈ 973,757

В технической литературе полученный коэффициент сокращают до 973,8 или до целого числа 974. Формула для прямого вычисления мощности в киловаттах по крутящему моменту M в килограмм-сила-метрах и частоте вращения n в оборотах в минуту записывается следующим образом:

P = (M × n) / 973,8

Ниже приведена сводная таблица основных расчётных уравнений и констант в зависимости от используемых входных параметров.

Любое из приведённых уравнений легко преобразуется для решения обратной задачи. Если известна требуемая мощность на валу P в киловаттах и рабочая частота вращения n в оборотах в минуту, крутящий момент в ньютон-метрах находится путём умножения мощности на расчётную константу и деления на скорость вращения: M = (P × 9550) / n .

Системы единиц измерения параметров привода и коэффициенты перевода

В технической документации, паспортах оборудования и инженерных каталогах параметры вращательного движения указываются в трёх основных системах единиц: международной метрической системе СИ, технической системе МКГСС и англо-американской имперской системе. Прямая подстановка несогласованных величин в базовые расчётные уравнения приводит к ошибкам на несколько порядков. Перед вычислением мощности или обратным расчётом момента входные параметры приводят к единой размерности либо используют согласованные пересчётные константы.

Единицы измерения крутящего момента

Базовой единицей в системе СИ выступает Н·м (в международной маркировке - N·m). В зависимости от габаритов и назначения привода применяются кратные, дольные и внесистемные величины. Для приведения любых исходных значений момента к базовым Н·м используются точные математические соотношения, представленные в таблице ниже.

При работе с англоязычной документацией важно обращать внимание на обозначение унций: поскольку в одном авердюпуазном фунте содержится ровно 16 унций ( 1 lb = 16 oz ), один унция-сила-фут составляет ровно 1/16 от фунт-сила-фута ( 1,355818 / 16 = 0,0847386 Н·м ). В технической системе МКГСС связь с ньютон-метром строится исключительно через стандартное ускорение свободного падения ( g = 9,80665 м/с² ).

Единицы измерения скорости вращения и угловой скорости

Вращательное движение вала в спецификациях задаётся либо через количество полных циклов (оборотов) за единицу времени, либо через угловое перемещение в радианах. Полный оборот вала на 360 градусов математически равен углу 2 × π радиан (приблизительно 6,283185 рад). Это геометрическое тождество лежит в основе всех переводов между технической частотой вращения и физической угловой скоростью.

Ниже приведены точные формулы пересчёта между четырьмя основными единицами скорости вращения:

• Обороты в минуту (об/мин или RPM) - основная инженерная единица измерения в паспортах двигателей: 1 об/мин = 1/60 об/с ≈ 0,016667 об/с = π / 30 рад/с ≈ 0,10472 рад/с = 2 × π рад/мин ≈ 6,283185 рад/мин .
• Обороты в секунду (об/с или RPS) - применяется в расчётах кинематики и в системе СИ для описания циклической частоты: 1 об/с = 60 об/мин = 2 × π рад/с ≈ 6,283185 рад/с = 120 × π рад/мин ≈ 376,991 рад/мин .
• Радианы в секунду (рад/с или rad/s) - базовая единица угловой скорости в системе СИ: 1 рад/с = 30 / π об/мин ≈ 9,549297 об/мин = 1 / (2 × π) об/с ≈ 0,159155 об/с = 60 рад/мин .
• Радианы в минуту (рад/мин или rad/min) - вспомогательная единица угловой скорости: 1 рад/мин = 1/60 рад/с ≈ 0,016667 рад/с = 1 / (2 × π) об/мин ≈ 0,159155 об/мин .

Если скорость вращения в исходных данных задана в рад/мин, а момент в Н·м, то для получения мощности в ваттах произведение момента на скорость необходимо разделить на 60: P = (T × ω_мин) / 60 .

Единицы мощности и различие между метрическими и механическими л.с.

В системе СИ мощность измеряется в ваттах (Вт, W) и кратных им киловаттах ( 1 кВт = 1000 Вт ). В автомобильной индустрии, судостроении и импортном промышленном оборудовании наряду с киловаттами широко используются лошадиные силы. При точных инженерных расчётах необходимо строго разграничивать метрическую и механическую (имперскую) лошадиную силу, так как их эквиваленты в ваттах отличаются примерно на 1,4 процента.

Метрическая лошадиная сила исторически определена в системе МКГСС как мощность, необходимая для подъёма груза массой 75 кг на высоту 1 метр за 1 секунду при стандартном ускорении свободного падения ( 75 × 9,80665 = 735,49875 Вт ). Именно эта величина подразумевается под русскоязычным обозначением «л.с.» и европейскими индексами PS, CV или ch.

Если крутящий момент задан в кгс·м, а частота вращения в об/мин, то для прямого получения мощности в метрических л.с. (без промежуточного перевода в киловатты) используется константа 716,2:

P(л.с.) = (M(кгс·м) × n(об/мин)) / 716,2

Коэффициент 716,2 (точнее - 716,19724 ) образуется из деления произведения 60 секунд и 75 кгс·м/с на удвоенное число пи: (60 × 75) / (2 × π) = 2250 / π ≈ 716,197 . При использовании момента в Н·м и скорости в об/мин формула расчёта мощности в метрических л.с. принимает вид P(л.с.) = (M(Н·м) × n) / 7023,5 (поскольку 9549,297 × 0,73549875 ≈ 7023,5 ).

Имперская расчётная формула и происхождение константы 5252

В англо-американской инженерной практике при испытаниях двигателей и расчётах приводов входными данными служат крутящий момент в фунт-сила-футах (lb·ft) и скорость вращения в оборотах в минуту (RPM), а результатом выступает механическая мощность в имперских лошадиных силах (HP). Для связывания этих трёх величин применяется классическая имперская формула с константой 5252:

P(HP) = (T(lb·ft) × n(RPM)) / 5252

Происхождение числа 5252 напрямую вытекает из базового определения имперской механической лошадиной силы, предложенного Джеймсом Уаттом: 1 HP = 550 lb·ft/s = 33 000 lb·ft/min . Поскольку за один полный оборот точка приложения силы на радиусе в 1 фут проходит длину окружности, равную 2 × π футов, совершаемая за минуту работа при моменте T и частоте n составляет T × 2 × π × n фунт-сила-футов в минуту. Чтобы выразить эту величину в лошадиных силах, её делят на 33 000:

P(HP) = (T × 2 × π × n) / 33000 = (T × n) / (33000 / (2 × π)) = (T × n) / (16500 / π)

Деление 16 500 на число пи даёт точное значение расчётного делителя: 16500 / 3,14159265 ≈ 5252,1131 . Из этого математического соотношения следует интересное свойство всех графиков внешних скоростных характеристик приводов, построенных в имперских единицах (lb·ft и HP): кривая крутящего момента и кривая мощности всегда пересекаются строго в точке 5252 RPM, так как при этой частоте вращения численные значения момента в lb·ft и мощности в HP абсолютно равны.

Интерпретация результатов для электродвигателей и промышленных приводов

Результат вычисления через крутящий момент и частоту вращения всегда показывает полезную механическую мощность, развиваемую непосредственно на выходном валу привода. Эту величину необходимо строго отличать от потребляемой электрической мощности, которую двигатель забирает из питающей сети или от частотного преобразователя. В паспортных табличках промышленных электродвигателей указывается именно полезная механическая мощность на валу. Потребляемая из сети электрическая мощность всегда выше расчётной механической на величину тепловых, магнитных и вентиляционных потерь внутри самой электрической машины.

Для получения достоверного результата в расчёт подставляются строго согласованные пары значений момента и скорости, которые соответствуют одной и той же рабочей точке на механической характеристике привода. Случайная комбинация максимального момента и максимальных оборотов из технической документации приведёт к завышенному и физически недостижимому значению, так как большинство двигателей не способны развивать предельный момент на пиковой скорости.

Выбор расчётных точек на механической характеристике

При анализе режимов работы электропривода вычисление мощности выполняется для конкретных эксплуатационных состояний вала:

• Номинальный режим работы. Для определения паспортной мощности в формулу подставляют номинальный крутящий момент и номинальную скорость вращения под нагрузкой. Для асинхронного двигателя критически важно использовать реальные обороты ротора с учётом скольжения (например, 1450 об/мин вместо синхронных 1500 об/мин), поскольку именно при этой частоте на валу формируется номинальное усилие.
• Режим кратковременной перегрузки. Подстановка максимального (перегрузочного или критического) момента вместе с соответствующей ему просевшей скоростью вращения позволяет определить пиковую механическую мощность, которую привод способен кратковременно отдать при преодолении тяжёлых участков технологического цикла без опрокидывания или остановки.
• Фактический рабочий режим. Если путём измерений или расчёта нагрузки известны текущее сопротивление механизма и установившаяся частота вращения вала, вычисление покажет реальную механическую мощность, требуемую от привода в данный момент времени.

Существуют крайние точки характеристики, подстановка которых в расчёт не даёт значения рабочей мощности привода:

• Пусковой и удерживающий момент. В момент страгивания вала под нагрузкой или при работе сервопривода и шагового двигателя в режиме удержания позиции крутящий момент может достигать максимальных значений, однако частота вращения равна нулю (0 об/мин). Математическое произведение любого момента на нулевую скорость даёт 0 кВт полезной механической мощности, хотя привод в этот момент потребляет значительную электрическую энергию на нагрев обмоток.
• Режим идеального холостого хода. При вращении ненагруженного вала на максимальных оборотах полезный внешний момент сопротивления равен нулю (0 Н·м). Расчёт полезной мощности на валу в этой точке также покажет ноль, так как вся вырабатываемая приводом энергия расходуется исключительно на преодоление внутреннего трения в подшипниках и сопротивления воздуха крыльчатке охлаждения.

Особенности интерпретации для различных типов электроприводов

Характер связи между моментом, оборотами и выходной мощностью напрямую зависит от конструкции и принципа управления электрической машиной. Ниже приведены правила выбора исходных данных и трактовки расчётной мощности для основных типов промышленных и приборных двигателей.

Такой расчёт позволяет инженеру при проектировании оборудования решить обратную задачу проверки: зная требуемый для механизма момент сопротивления и нужную скорость вращения, вычислить необходимую механическую мощность на валу, а затем выбрать по каталогу электродвигатель ближайшего большего стандартного номинала с учётом запаса по перегрузке.

Расчёт мощности на валах редукторов, ДВС и гидравлических машин

Базовая зависимость между моментом силы, скоростью вращения и механической мощностью универсальна для любого вращающегося звена кинематической цепи. Поскольку формула связывает исключительно механические параметры вращения, она одинаково применяется как к первичным двигателям, так и к промежуточным передаточным механизмам или исполнительным узлам оборудования. Для получения достоверного результата достаточно подставить в расчёт фактический крутящий момент и частоту вращения, замеренные или рассчитанные непосредственно на исследуемом валу.

Входной и выходной валы редукторов, мультипликаторов и коробок передач

Механические передачи - редукторы, мотор-редукторы, мультипликаторы и коробки передач - предназначены для целенаправленного преобразования угловой скорости и крутящего момента между двигателем и рабочим органом машины. При анализе таких узлов расчёт мощности выполняется раздельно для быстроходного и тихоходного валов, так как их рабочие параметры различаются пропорционально передаточному числу ступени.

На входном быстроходном валу редуктора действуют высокая частота вращения и относительно небольшой крутящий момент, развиваемый приводным двигателем. На выходном тихоходном валу редуктора скорость вращения снижается в соответствии с передаточным отношением, а крутящий момент кратно возрастает. В повышающих передачах - мультипликаторах - происходит обратная трансформация: тихоходный входной вал воспринимает высокий момент при малых оборотах, тогда как быстроходный выходной вал вращается с высокой скоростью при пропорционально уменьшенном моменте.

В идеальной механической передаче без трения произведение момента на угловую скорость оставалось бы неизменным: во сколько раз падают обороты, во столько же раз растёт момент, сохраняя равенство входной и выходной мощности. В реальных узлах часть энергии неизбежно рассеивается в виде тепла из-за трения в зубчатых или червячных зацеплениях, подшипниковых опорах, манжетных уплотнениях, а также расходуется на перемешивание картерного масла. Поэтому прирост крутящего момента на выходе редуктора всегда немного меньше теоретического передаточного числа.

Последовательный расчёт мощности для каждого вала решает важную прикладную задачу при проектировании и диагностике трансмиссий:

• Вычисление по параметрам входного вала определяет подводимую механическую мощность, которую двигатель отдаёт в трансмиссию.
• Вычисление по фактическому моменту и оборотам выходного вала показывает полезную механическую мощность, реально доходящую до исполнительного механизма (конвейерного барабана, шпинделя, мешалки или ведущего моста).
• Сопоставление двух полученных значений позволяет оценить механическую эффективность передачи: разница между мощностью на входном и выходном валах точно отражает суммарные потери на трение внутри корпуса редуктора или коробки передач.

Внешняя скоростная характеристика ДВС и валы отбора мощности

В отличие от промышленных электродвигателей, работающих преимущественно на фиксированной номинальной скорости, ДВС функционирует в широком диапазоне оборотов с непрерывно меняющейся отдачей по тяге. Паспортная максимальная мощность автомобильного, судового или стационарного ДВС достигается лишь в одной узкой зоне тахометра, поэтому для инженерных расчётов используется внешняя скоростная характеристика - график зависимости крутящего момента и мощности от частоты вращения коленчатого вала при полной подаче топлива.

При стендовых испытаниях на динамометрическом стенде датчики напрямую фиксируют тормозной крутящий момент и текущие обороты вала. Механическая мощность в этом случае является расчётной величиной: она вычисляется для каждой конкретной точки оборотов путём подстановки соответствующего ей измеренного момента силы. Такой поточечный расчёт по данным динамометрического стенда наглядно демонстрирует физику работы поршневого мотора на разных режимах:

• В зоне средних оборотов достигается пик крутящего момента за счёт оптимального наполнения цилиндров топливовоздушной смесью, однако расчётная мощность здесь ещё не максимальна из-за умеренной частоты вращения.
• При дальнейшем росте оборотов крутящий момент начинает плавно снижаться, но за счёт высокой угловой скорости коленчатого вала итоговое произведение момента на обороты продолжает расти вплоть до точки максимальной мощности.
• После прохождения пика мощности падение крутящего момента становится настолько резким, что даже дальнейшее увеличение частоты вращения не компенсирует потерю тяги, и кривая мощности уходит вниз.

По аналогичному принципу выполняется расчёт мощности на ВОМ тракторов, сельскохозяйственных комбайнов и коммунальной спецтехники. Поскольку ВОМ отбирает часть энергии ДВС через механическую трансмиссию и должен вращать навесное оборудование на строго регламентированной скорости (например, при стандартных рабочих режимах 540 или 1000 об/мин), вычисление по фактическому моменту сопротивления агрегата и рабочей частоте вращения хвостовика позволяет проверить, достаточна ли отдача двигателя на данных оборотах для стабильного привода фрезы, насоса или дробилки.

Применение расчёта для гидромоторов и гидронасосов

В объёмном гидроприводе происходит двойное преобразование энергии: механическая энергия вращения приводного двигателя переходит в гидравлическую энергию потока рабочей жидкости, а затем обратно в механическое вращение выходного звена. Несмотря на то что внутри гидролиний мощность определяется давлением и объёмным расходом масла, на внешних валах гидравлических машин действуют стандартные законы механики вращательного движения.

Для гидронасоса расчёт выполняется по параметрам его входного приводного вала. Крутящий момент на валу насоса формируется за счёт рабочего объёма камер вытеснения и перепада давления в напорной магистрали, а частота вращения задаётся первичным двигателем (электромотором или ДВС). Вычисление мощности по этому моменту и скорости вращения определяет механическую мощность на входном валу гидронасоса - то есть ту нагрузку, которую должен преодолевать приводной двигатель с учётом гидромеханических потерь самого насоса.

Для гидромотора, выполняющего роль исполнительного привода лебёдки, буровой установки, шнека или гусеничного хода, расчёт производится для его выходного вала. Поток жидкости под давлением вращает ротор гидромотора с определённой частотой и создаёт на валу полезный вращающий момент. Подстановка фактического крутящего момента и установившейся скорости вращения в базовую формулу даёт чистую механическую мощность на выходном валу гидромотора, которая непосредственно расходуется на совершение полезной работы приводимого механизма.

Специфика выбора исходных параметров и физический смысл получаемого результата для различных узлов оборудования систематизированы в таблице:

Примеры расчёта механической мощности вращательного привода

Подстановка численных параметров в расчётные зависимости наглядно показывает, как соотношение между моментом силы и скоростью вращения определяет итоговую механическую мощность на валу различных агрегатов.

Определение номинальной мощности электродвигателя

При подборе промышленного асинхронного электродвигателя для приводной станции известны требуемые рабочие параметры под полной нагрузкой: номинальный крутящий момент на валу составляет 72,5 Н·м, а фактическая частота вращения ротора с учётом скольжения равна 1450 об/мин. Требуется найти полезную механическую мощность на валу в кВт и Вт с использованием расчётной константы 9549.

Последовательность вычисления включает следующие шаги:

• Подстановка исходных величин момента и скорости вращения в инженерную формулу с константой 9549: P = (72,5 × 1450) / 9549.
• Перемножение рабочих параметров в числителе: 72,5 × 1450 = 105125.
• Деление полученного произведения на константу: 105125 / 9549 ≈ 11,009 кВт.
• Округление до стандартного ряда номинальных мощностей даёт значение 11 кВт.
• Перевод найденной величины в Вт путём умножения на 1000: 11,009 × 1000 = 11009 Вт (или 11000 Вт для номинального значения).

Такой расчёт применяется при сверке паспортных характеристик электродвигателя с реальной нагрузочной способностью механизма на рабочей скорости.

Расчёт мощности на тихоходном выходном валу привода

Тяжёлый ленточный конвейер приводится в движение через понижающий редуктор. На тихоходном выходном валу привода развивается высокий крутящий момент, равный 4800 Н·м, при этом частота вращения барабана составляет всего 12,5 об/мин. Необходимо определить фактическую механическую мощность, передаваемую на рабочий орган.

Подстановка данных в расчётное уравнение даёт следующий результат:

P = (4800 × 12,5) / 9549 = 60000 / 9549 ≈ 6,283 кВт (6283 Вт)

Этот пример демонстрирует важную особенность механики приводов: даже при огромном крутящем моменте в несколько тысяч Н·м потребляемая и отдаваемая механическая мощность остаётся весьма умеренной (около 6,3 кВт), если вал вращается с низкой угловой скоростью. Высокое тяговое усилие здесь достигается за счёт редукции оборотов, а не за счёт установки сверхмощного силового агрегата.

Вычисление с предварительным переводом единиц измерения

На практике исходные данные из технической документации или протоколов испытаний часто представлены в технической или имперской системе единиц. Рассмотрим два сценария, требующих приведения параметров к согласованному виду для получения результата в кВт и л.с.

Сценарий с килограмм-сила-метрами и оборотами в секунду

По результатам замеров на входном валу насосного агрегата крутящий момент составляет 18 кгс·м, а скорость вращения указана как 24 об/с. Требуется выразить мощность в кВт и метрических л.с.

Вычисление выполняется поэтапно:

• Перевод частоты вращения из об/с в об/мин путём умножения на 60: n = 24 × 60 = 1440 об/мин.
• Перевод крутящего момента из кгс·м в Н·м через гравитационный коэффициент 9,80665: M = 18 × 9,80665 ≈ 176,52 Н·м.
• Расчёт мощности в кВт по базовой формуле: P = (176,52 × 1440) / 9549 = 254188,8 / 9549 ≈ 26,619 кВт.
• Альтернативная проверка через прямую константу 973,8 для кгс·м без промежуточного перевода момента: P = (18 × 1440) / 973,8 = 25920 / 973,8 ≈ 26,617 кВт.
• Перевод полученной мощности из кВт в метрические л.с. делением на 0,7355 (или умножением на 1,35962): 26,619 × 1,35962 ≈ 36,19 л.с.

Сценарий с имперскими единицами измерения

По данным стендовых испытаний ДВС развивает крутящий момент 260 lb·ft при частоте вращения 3200 RPM. Необходимо определить развиваемую в этой рабочей точке мощность в механических HP и перевести её в кВт.

Сначала вычисляется мощность непосредственно в имперской системе через константу 5252:

P(HP) = (260 × 3200) / 5252 = 832000 / 5252 ≈ 158,416 HP

Для получения значения в кВт применяется коэффициент перевода механических лошадиных сил (1 HP ≈ 0,7457 кВт):

P(кВт) = 158,416 × 0,7457 ≈ 118,13 кВт

Тот же результат получается при предварительном переводе момента из lb·ft в Н·м (260 × 1,35582 ≈ 352,51 Н·м) и последующем расчёте через константу 9549: (352,51 × 3200) / 9549 ≈ 118,13 кВт.

В сводной таблице сопоставлены входные параметры, промежуточные преобразования и итоговые результаты для всех разобранных расчётных случаев.
