Материал для кровельной обрешётки по площади и шагу

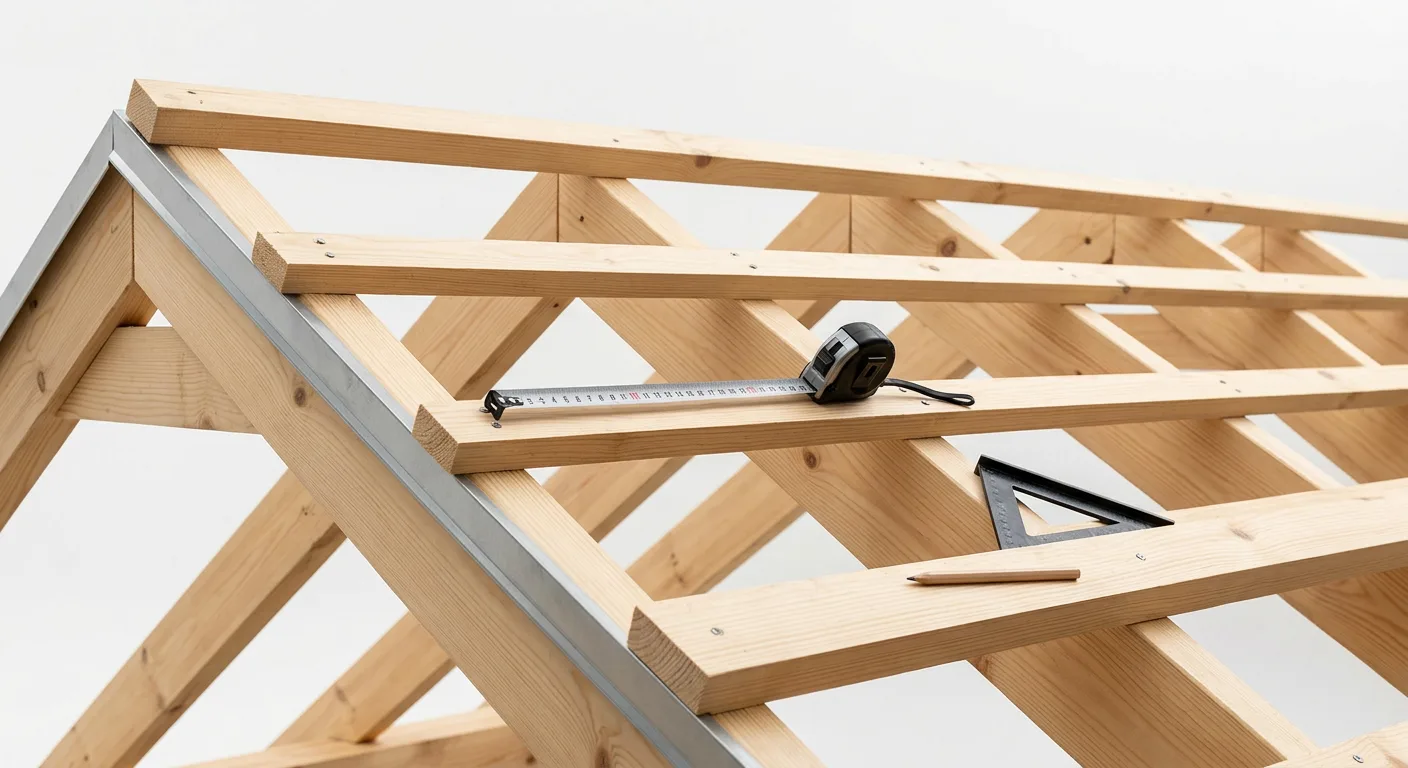

Точно рассчитать материал для кровельной обрешётки по площади и шагу позволяет специализированный строительный инструмент, который переводит общие габариты крыши в конкретный объём закупки. Проектирование основания под финишное покрытие требует строгого соблюдения дистанции между опорными рядами. Ошибка в определении дистанции укладки на несколько сантиметров меняет итоговую потребность в древесине или плитах настила на десятки процентов. Вычислительный алгоритм связывает квадратуру скатов с геометрией выбранного пиломатериала и установленным интервалом монтажа.

Основная сложность при составлении сметы заключается в том, что общая площадь скатов практически никогда не совпадает с фактической площадью настила. При устройстве разреженного основания между рядами досок или брусков остаётся открытое пространство, поэтому прямая закупка пиломатериалов по квадратуре крыши приводит к огромному перерасходу бюджета.

Для выполнения точного расчёта и получения готовой спецификации используются следующие исходные параметры и расчётные показатели:

• Входные данные: суммарная площадь кровельных скатов, проектный шаг укладки элементов (межосевой или в свету), а также геометрические размеры сечения и длины доски, бруса или листовой плиты.
• Выполняемая операция: вычисление коэффициента заполнения плоскости ската с последующим переводом полезной площади покрытия в линейные, штучные и объёмные величины.
• Итоговый результат: общая погонная длина рядов, точное количество досок или плит стандартного размера и итоговая кубатура пиломатериала в кубических метрах.

Плотность укладки напрямую диктует расход древесины. Уменьшение проектного зазора между рядами для монтажа тяжёлых или мелкоштучных покрытий пропорционально увеличивает количество опорных линий на каждом скате. При переходе к сплошному основанию зазор сокращается до минимального компенсационного шва, и расход настила приближается к полной геометрической площади крыши. Предварительное вычисление потребности в материалах на основе точного шага позволяет сформировать заказ в стандартных единицах продажи и избежать дефицита доски или плит непосредственно во время кровельных работ.

Конструктивные виды обрешётки и их влияние на методику расчёта

Методика вычисления потребности в пиломатериалах напрямую зависит от конструктивного исполнения кровельного основания. В строительной практике выделяют два базовых типа настила: шаговую (разреженную) и сплошную обрешётку (сплошной настил). Основным объектом вычислений по площади и заданному шагу выступает рядовая обрешётка, которая перекрывает основную плоскость скатов и формирует опорный контур для рядового кровельного покрытия.

Разреженная конструкция представляет собой систему параллельных деревянных элементов, уложенных перпендикулярно стропильным ногам на фиксированном расстоянии друг от друга. Такое основание применяется под жёсткие профилированные и волнистые материалы, способные самостоятельно воспринимать изгибающие нагрузки между точками опоры. Сплошной настил формирует единую жёсткую плоскость без широких промежутков. Он необходим под мягкие и рулонные покрытия, которые не обладают собственной несущей способностью и повторяют рельеф основания. Даже при устройстве сплошного настила из доски или плитных материалов между элементами оставляют технологический зазор в несколько миллиметров для компенсации температурно-влажностного расширения древесины. В расчётах по площади и шагу сплошное основание рассматривается как частный случай шаговой укладки, где просвет между рядами сведён к минимуму.

В следующей таблице приведено сравнение конструктивных типов основания и особенностей определения расхода материалов для каждого из них:

Конструктивные узлы, требующие отдельного учёта в спецификации

Базовый математический расчёт по общей площади ската и проектному шагу определяет расход материала исключительно для рядовой обрешётки. Однако любая крыша включает нагруженные зоны и узлы сопряжений, где шаг укладки принудительно сокращается до сплошного настила или используются пиломатериалы изменённого сечения. Чтобы итоговая спецификация соответствовала реальным условиям монтажа, эти локальные участки учитывают дополнительно к объёму рядовых элементов.

Перечень конструктивных зон кровельного основания, требующих корректировки расхода пиломатериалов или выделения в отдельные позиции сметы:

• Карнизная часть. Нижний ряд обрешётки, выходящий на карнизный свес, служит опорой для нижнего края кровельного покрытия и испытывает повышенные нагрузки. При монтаже профилированных и черепичных кровель эта опорная (направляющая) доска должна иметь увеличенную толщину (обычно на 10-15 мм толще рядовых элементов) или наращиваться дополнительной рейкой, чтобы компенсировать отсутствие опоры на предыдущую волну или ряд черепицы и предотвратить провисание края листа. Расстояние между первой карнизной и второй рядовой доской всегда меньше стандартного шага по скату.
• Коньковая часть. В верхней точке смыкания скатов требуется монтаж по одной дополнительной доске с каждой стороны от оси конька. Эти элементы располагаются практически вплотную друг к другу и обеспечивают жёсткую базу для фиксации конькового бруса, вентиляционных элементов и фасонных планок конька.
• Хребтовая обрешётка. На наклонных рёбрах вальмовых и шатровых крыш концы рядовых досок сходятся под углом. Вдоль линии хребта монтируют дополнительные направляющие доски или бруски с минимальным отступом от оси ребра для крепления хребтовых планок и уплотнителей.
• Ендовный щит. Внутренние углы на стыке двух скатов являются зонами максимального скопления снега и талой воды. Вдоль оси ендовы по обе стороны устраивают сплошной настил из досок шириной не менее 300-400 мм от центра жёлоба. Для вывода этого щита в одну плоскость с рядовой обрешёткой доски врезают в стропила или укладывают поверх контробрешётки встык к подходящим рядовым элементам.
• Примыкания к дымоходам, мансардным и слуховым окнам. Вокруг печных труб, вентиляционных шахт и оконных коробок в разреженной обрешётке формируют замкнутый контур из дополнительных отрезков доски. Такое сплошное обрамление необходимо для надёжной фиксации металлических фартуков примыкания, окладов и отводящих дренажных желобков.
• Места установки снегозадержателей. Трубчатые или решётчатые системы снегозадержания воспринимают динамическое давление сходящего снежного пласта. В зоне их проектного размещения (обычно над карнизным свесом на уровне несущей стены) между рядовыми досками монтируют дополнительные закладные элементы, создавая локальный сплошной участок для сквозного крепления опорных кронштейнов.

Роль контробрешётки в формировании кровельного пирога

При составлении общей спецификации пиломатериалов важно разделять саму обрешётку и контробрешётку (контррейку). Эти элементы выполняют разные конструктивные задачи, монтируются во взаимно перпендикулярных направлениях и рассчитываются по разным алгоритмам.

Контробрешётка представляет собой деревянные бруски (рейки), которые набиваются непосредственно вдоль стропильных ног поверх уложенной гидроизоляции или супердиффузионной мембраны. Её главное назначение - прижать изоляционное полотно к стропилам и сформировать вентиляционный зазор (вентзазор) между плёнкой и настилом рядовой обрешётки. Через этот продух высотой от 30 до 50 мм за счёт естественной тяги от карниза к коньку удаляется водяной пар, проникающий из подкровельного пространства, и выветривается конденсат с нижней стороны кровельного покрытия. Без вентиляционного канала деревянные конструкции быстро отсыревают и подвергаются гниению.

Поскольку контррейка повторяет контур стропильной системы, её расход не зависит от шага рядовой обрешётки. Погонный метраж брусков контробрешётки определяется суммарной длиной всех стропильных ног, а также длиной наклонных хребтов и ендов, где вдоль линий сопряжения скатов также требуется организация вентзазора и фиксация краёв гидроизоляционных полотен. В расчёт по площади крыши и шагу рядовых досок объём контррейки не входит и вычисляется отдельной позицией.

Определение площади кровли и геометрических параметров скатов

Для точного вычисления потребности в пиломатериалах или плитах настила на этапе подготовки исходных данных требуется определить фактическую площадь кровельных скатов. Распространённой ошибкой при самостоятельном составлении сметы становится использование площади застройки или габаритов дома по наружным стенам вместо реальных наклонных плоскостей крыши. Вводить в расчёт необходимо суммарную площадь всех скатов с обязательным учётом уклона и выступающих за пределы стен частей конструкции.

Базовые линейные измерения и учёт кровельных свесов

Геометрия любого прямолинейного участка крыши задаётся двумя основными величинами: шириной ската (длиной карнизной линии) и длиной ската, которая соответствует полной длине стропильной ноги от конька до крайней точки карниза. Если снимать мерки непосредственно по коробке здания, полученный результат окажется заниженным, поскольку крыша всегда выступает за контур фасада для защиты стен и фундамента от косого дождя.

При переводе габаритов коробки здания в расчётные размеры кровельной плоскости учитываются следующие конструктивные выступы:

• Карнизный свес (вылет карниза) - нижний наклонный или горизонтальный участок крыши, выступающий за плоскость несущей стены вдоль карниза. Формируется за счёт удлинения стропильных ног или монтажа кобылок и напрямую увеличивает расчётную длину ската.
• Фронтонный свес (боковой свес или вынос крыши) - выпуск кровельной плоскости за пределы торцевой (фронтонной) стены здания. Образуется путём выноса конькового прогона, мауэрлата или непосредственно досок самой обрешётки за линию фронтона, увеличивая общую ширину ската.

Если замерять готовую стропильную систему рулеткой напрямую по верху стропил неудобно или объект находится на стадии проектирования, линейные параметры ската вычисляют по горизонтальным проекциям. Ширина прямоугольного ската с двумя фронтонами равна длине стены плюс удвоенная величина фронтонного выноса (по одному с каждой торцевой стороны). Горизонтальное заложение длины ската складывается из ширины перекрываемого пролёта (или его половины для симметричных крыш) и горизонтальной проекции карнизного вылета.

Пересчёт горизонтальной проекции в реальную площадь ската

Когда известны только размеры дома в плане (горизонтальная проекция крыши с учётом всех свесов), а также высота конька или проектный угол наклона, реальную длину стропильной ноги и наклонную площадь находят с помощью геометрических и тригонометрических зависимостей. В прямоугольном треугольнике, который образует в разрезе крыша, горизонтальная проекция ската (заложение) является прилежащим катетом, высота подъёма конька - противолежащим катетом, а сама стропильная нога - гипотенузой.

В зависимости от того, какие именно параметры указаны в чертежах, применяются три способа перевода проекционных размеров в реальные показатели наклонной плоскости:

• Через теорему Пифагора при известной высоте конька. Длина ската вычисляется как квадратный корень из суммы квадратов горизонтального заложения (с учётом вылета карниза) и высоты конька. Например, если половина ширины дома вместе с проекцией карнизного свеса составляет 4 м, а высота от уровня карниза до конька равна 3 м, то реальная длина стропильной ноги составит √(4² + 3²) = √(16 + 9) = 5 м.
• Через тангенс угла наклона. Если в проекте задан уклон кровли в градусах (или в процентах) и известно горизонтальное заложение, сначала находят высоту конька, умножая длину горизонтальной проекции на тангенс угла наклона. При уклоне в процентах (где 100% соответствуют углу 45 градусов, то есть отношению высоты к заложению 1:1) значение в процентах делят на 100 и получают готовое значение тангенса. После определения высоты длину ската находят по теореме Пифагора.
• Через коэффициент косинуса угла кровли. Это наиболее быстрый способ пересчёта как линейной длины заложения, так и всей площади горизонтальной проекции крыши в фактическую площадь скатов. Реальная площадь наклонного ската равна площади его горизонтальной проекции, делённой на косинус угла наклона кровли: S = S _пр / cos(α). Этот же принцип работает для любых сложных крыш, если все их скаты имеют одинаковый угол наклона.

В приведённой ниже таблице показаны значения тригонометрических функций для типовых углов наклона, демонстрирующие, насколько фактическая площадь ската превышает площадь своей горизонтальной проекции по мере увеличения крутизны крыши.

Применение коэффициента 1 / cos(α) наглядно показывает разницу в расходе пиломатериалов: при пологом уклоне в 15 градусов реальная площадь крыши больше проекции всего на 3,5%, при классическом угле в 30 градусов прирост составляет 15,5%, а на крутых скатах в 45 градусов площадь основания под обрешётку возрастает в 1,414 раза (на 41,4%).

Вычисление площади для различных конфигураций крыш

В зависимости от архитектурной формы здания кровельная система может состоять из одного прямоугольного полотна или набора простых геометрических фигур: прямоугольников, трапеций и треугольников. Для получения общей площади крыши перед расчётом обрешётки сложную поверхность разбивают на отдельные плоские элементы, вычисляют площадь каждого из них по правилам геометрии и суммируют результаты.

Односкатная и двускатная крыша

Односкатная конструкция представляет собой один наклонный прямоугольник, опирающийся на стены разной высоты. Его площадь определяется перемножением длины ската (с учётом верхнего и нижнего карнизных вылетов) на ширину ската (с учётом двух боковых свесов). Если перепад высот между стенами известен, длину ската находят по теореме Пифагора из ширины пролёта и разницы высот.

Классическая двускатная (щипцовая) крыша состоит из двух наклонных прямоугольных плоскостей, соединённых в верхней точке коньком. Если крыша симметрична, достаточно вычислить площадь одного прямоугольного ската и умножить полученное значение на два. В асимметричных двускатных конструкциях, где конёк смещён относительно центральной оси здания или скаты имеют разный угол наклона и разную длину стропильных ног, площадь каждого прямоугольника рассчитывается отдельно, после чего значения складываются.

Четырёхскатная вальмовая и шатровая крыша

В четырёхскатных конструкциях фронтоны отсутствуют, поэтому карнизный свес проходит по всему периметру здания. Вальмовая крыша образуется двумя продольными скатами в форме равнобедренных трапеций и двумя торцевыми треугольными скатами (вальмами). Для поэлементного расчёта такой конфигурации требуются следующие действия:

• Площадь каждого из двух трапециевидных скатов вычисляется как полусумма оснований (длины конька и длины продольного карниза), умноженная на высоту трапеции (длину рядовой стропильной ноги на этом скате).
• Площадь каждой из двух треугольных вальм определяется как половина произведения основания (длины торцевого карниза) на высоту треугольника (длину центрального стропила вальмы, опущенного от крайней точки конька перпендикулярно к карнизу).

Шатровая крыша является частным случаем четырёхскатной конструкции для домов квадратной или близкой к квадрату формы, где конёк отсутствует, а все четыре треугольных ската сходятся в одной верхней центральной вершине. Если все четыре ската шатровой или классической вальмовой крыши наклонены под одним и тем же углом к горизонту, выполнять раздельный обмер трапеций и треугольников необязательно. Суммарная площадь их горизонтальных проекций в точности равна прямоугольной площади плана крыши по внешнему контуру карнизных свесов. Достаточно перемножить общую длину и ширину крыши в плане (включая свесы с четырёх сторон) и разделить полученную площадь на косинус угла наклона скатов.

Мансардная ломаная крыша

Ломаная мансардная крыша формируется скатами с переменным углом наклона, что позволяет увеличить полезный объём чердачного помещения. Классическая конструкция имеет наружный излом: верхние пологие скаты (обычно с уклоном от 15 до 30 градусов) сходятся в коньке, а нижние крутые плоскости (с уклоном от 60 до 70 градусов) опираются на мауэрлат. В архитектурных проектах также встречаются скаты с внутренним изломом (например, при переходе основной крутой кровли в более пологий навес над широкой верандой или террасой).

Поскольку верхняя и нижняя части ската расположены под разными углами к горизонту, применить к общей ширине дома единый коэффициент косинуса нельзя. Расчёт площади выполняется раздельно по зонам до и после линии излома:

• Определяется длина стропильной ноги пологой верхней части (от конька до узла излома) и умножается на ширину крыши с учётом фронтонных свесов. Для симметричной двускатной мансарды результат удваивается.
• Вычисляется длина крутой нижней части ската (от линии излома до крайней точки карнизного свеса) и также умножается на полную ширину крыши, после чего удваивается.
• Полученные площади верхнего и нижнего ярусов суммируются для ввода общего значения в расчёт обрешётки.

Многоскатная сложная крыша с ендовами и щипцами

Крыши домов со сложным планом (Г-образные, Т-образные, П-образные постройки, здания с эркерами, пристроенными гаражами и многощипцовыми фронтонами) состоят из пересекающихся двускатных или вальмовых объёмов. На участках сопряжения плоскостей под внутренним углом образуются ендовы (разжелобки), а на внешних пересечениях - наклонные рёбра (хребты).

Для точного вычисления площади многоскатной кровли при разном уклоне отдельных частей чертёж крыши разбивают на простые плоские фигуры: прямоугольники, прямоугольные и равнобедренные треугольники, трапеции и параллелограммы. Площадь каждого сегмента находят по стандартным геометрическим формулам через длину его основания по карнизу (или коньку) и наклонную высоту по линии ската. При этом проёмы под мансардные окна и дымоходы на этапе подсчёта площади под обрешётку из общей квадратуры скатов не вычитаются, так как вокруг них формируется усиленный опорный контур из той же доски или бруса.

Если же сложная многощипцовая или Г-образная крыша спроектирована с единым углом наклона абсолютно на всех скатах (включая врезанные фронтоны и кукушки), геометрический расчёт существенно упрощается. Независимо от количества ендов, хребтов и щипцов, суммарная площадь наклонных поверхностей с одинаковым уклоном всегда равна площади их общей горизонтальной проекции (с учётом всех карнизных и фронтонных выносов), делённой на косинус этого угла наклона.

Выбор шага обрешётки в зависимости от типа кровельного покрытия

После вычисления полной площади скатов следующим обязательным исходным параметром для определения расхода материалов становится дистанция между рядами настила. Физический смысл этого показателя прост: опорные элементы должны располагаться строго под точками крепления кровельного материала и выдерживать изгибающие нагрузки без провисания самого покрытия.

Разница между межосевым шагом и расстоянием в свету

При подготовке данных для расчёта важно чётко разграничивать два способа измерения дистанции между элементами обрешётки, так как путаница между ними приводит к грубой ошибке в итоговой потребности пиломатериала.

• Межосевой шаг (шаг по осям) - это расстояние между центральными продольными линиями двух соседних досок или брусков. Этот же размер равен дистанции от нижнего края одной доски до нижнего края следующей (или от верхнего до верхнего). Именно межосевой шаг привязан к геометрии штампованных покрытий, таких как металлочерепица или штучная черепица.
• Шаг в свету (зазор, просвет или свободное пространство между досками) - это чистая ширина пустого промежутка от верхнего ребра нижней доски до нижнего ребра верхней.

Эти две величины связаны через ширину самого пиломатериала. Если проектная документация или инструкция к кровельному покрытию регламентирует шаг по осям 350 мм, а для монтажа выбрана доска шириной 100 мм, то свободное пространство (просвет) между рядами составит 250 мм (350 минус 100). При использовании на том же скате доски шириной 150 мм межосевой шаг останется прежним - 350 мм, но зазор в свету сократится до 200 мм. Если при вводе исходных данных перепутать просвет с межосевым расстоянием, расчётная плотность застила изменится на 20-30 процентов.

Параметры шага для металлочерепицы, модульной и композитной черепицы

У листовой и модульной металлочерепицы поперечный профиль имеет регулярную ступенчатую штамповку. Крепление листа саморезами выполняется в прогиб волны непосредственно под поперечной ступенькой. Чтобы саморез гарантированно попадал в середину опорной доски, межосевой шаг рядовой обрешётки должен в точности совпадать с длиной волны (шагом ступеньки) выбранного профиля.

Ниже приведены стандартные значения межосевого шага для распространённых профилей металлической и композитной черепицы:

• Профили Монтеррей (Супермонтеррей, Ламонтерра), Каскад, Квинта Плюс, Кредо (Кантри), Камея, Модерн, Джокер - стандартный шаг волны составляет 350 мм.
• Профили Андалузия, Банга, а также удлинённые модификации Монтеррей (Макси) - шаг по осям равен 400 мм.
• Профиль Шанхай и отдельные виды крупномодульной штамповки - межосевое расстояние зависит от заводской настройки прокатного стана и обычно составляет 350 или 400 мм (требует сверки со спецификацией производителя).
• Модульная металлочерепица (Венеция, Финера, Максима и аналоги) - стандартный шаг ступеньки большинства систем равен 350 мм, реже встречаются компактные профили с шагом 320 или 330 мм.
• Композитная черепица (многослойные стальные модули с базальтовым гранулятом) - укладывается внахлёст и фиксируется в торец ступени в брусок сечением 50х50 мм; межосевой шаг жёстко привязан к полезной длине одноволнового модуля и варьируется от 365 до 410 мм (наиболее частый размер - 368 или 370 мм).

При устройстве основания под любую металлочерепицу действует правило укороченного первого шага. Из-за того что нижний край листа нависает над карнизом для отвода воды в жёлоб (обычно на 40-50 мм), расстояние между первой (нижней) карнизной доской и второй доской делают меньше стандартного. При шаге волны 350 мм расстояние от нижнего торца первой доски до оси второй доски составляет 280-300 мм, а все последующие ряды вплоть до конька монтируются со строгим межосевым шагом 350 мм. На общий расход пиломатериала по площади это одиночное смещение практически не влияет, но его учитывают при разметке ската.

Зависимость шага обрешётки под профнастил от марки профиля и уклона

В отличие от металлочерепицы, у профилированного листа (профнастила) нет поперечных ступенек, поэтому привязка к фиксированной длине волны не требуется. Здесь расстояние между досками определяется исключительно жёсткостью стального листа, которая зависит от высоты гофры (трапеции), наличия дополнительных рёбер жёсткости, толщины металла и угла наклона крыши. Чем выше профиль и круче скат, тем реже можно укладывать доски.

Рекомендуемые параметры укладки обрешётки для основных марок кровельного и стенового профлиста сведены в таблицу:

Требования к основанию под волнистые листы: шифер, ондулин и Ондувилла

Волнистые кровельные материалы из неметаллических композитов различаются по своей жёсткости и габаритам листа, что напрямую диктует количество точек опоры под каждый ряд.

Ондулин (битумный шифер) и Ондувилла

Классический листовой ондулин (стандартной длиной около 1950-2000 мм) изготавливается из целлюлозных волокон с битумной пропиткой. В жаркую погоду материал становится более пластичным, поэтому выбор шага обрешётки для него строго привязан к углу наклона крыши:

• Уклон от 5 до 10 градусов - выполняется сплошной настил из обрезной доски или влагостойких плит с увеличенным продольным и боковым нахлёстом листов.
• Уклон от 10 до 15 градусов - применяется разреженная обрешётка из бруса или доски с шагом по осям 450 мм.
• Уклон более 15 градусов - стандартный межосевой шаг составляет 600-610 мм (таким образом, каждый лист опирается на четыре бруска: два по краям в зонах нахлёста и два в средней части).

Для малоформатной битумной черепицы Ондувилла (длина гонта всего 400 мм) схема иная. Расстояние между первым и вторым бруском на карнизе составляет 300 мм по осям, а все последующие ряды монтируются с постоянным межосевым шагом 320 мм, что точно соответствует полезной ширине модуля с учётом верхнего и нижнего замкового нахлёста.

Волнистый асбестоцементный и хризотилцементный шифер

Традиционный каменный шифер обладает высокой прочностью на сжатие, но хрупок на изгиб, поэтому каждый лист стандартной длины 1750 мм должен равномерно опираться минимум на три бруса (вверху, посередине и внизу). При этом межосевой шаг обрешётки составляет от 500 до 550 мм (наиболее часто - 530 мм) при величине вертикального нахлёста рядов около 150-200 мм. Если используются укороченные или декоративные многоволновые листы, шаг рассчитывают так, чтобы под каждым листом также находилось три точки опоры с отступом от краёв по 100-150 мм.

Натуральная, фиброцементная и сланцевая черепица

Мелкоштучные кровельные материалы имеют небольшой формат и большой собственный вес, что требует частого расположения опорного бруска (обычно сечением 50х50 мм или 40х60 мм). Для керамической и цементно-песчаной черепицы стандартной длиной 400-420 мм межосевой шаг обрешётки лежит в узком диапазоне от 310 до 345 мм.

Точное значение внутри этого коридора зависит от двух факторов: угла наклона ската и фактической длины конкретного ската от карниза до конька. На пологих крышах (от 12 до 22 градусов) требуется увеличенный нахлёст верхнего ряда черепицы на нижний для защиты от задувания снега и дождя, поэтому шаг обрешётки уменьшают до 310-320 мм. На крутых скатах (свыше 30 градусов) нахлёст минимален, а шаг раздвигают до 335-345 мм. Кроме того, в современных моделях черепицы предусмотрен люфт замкового крепления (ход подвижки до 20-30 мм), который позволяет слегка варьировать шаг, чтобы уложить целое число рядов от карниза до конька без продольной подрезки верхнего ряда.

Для сланцевой плитки и мелкоформатной фиброцементной черепицы шаг определяется длиной самой плитки и способом кладки (английская, немецкая или французская схема). При стандартной двойной укладке сланца межосевой шаг обрешётки вычисляется как половина длины плитки минус величина тройного нахлёста (обычно от 60 до 90 мм) и на практике составляет от 150 до 250 мм.

Фальцевая кровля и листовой поликарбонат

Кровельные картины из плоского тонколистового металла (сталь, медь, цинк-титан, алюминий) не имеют высоких продольных волн, способных нести распределённую нагрузку на больших пролётах, поэтому требуют частого или сплошного основания.

• Двойной стоячий фальц - традиционная рулонная или листовая технология требует укладки обрезной доски (толщиной 25-30 мм и шириной 100-150 мм) с минимальным просветом от 0 до 50 мм. Если зазор между досками превысит 50-70 мм, при ходьбе по крыше во время обслуживания или под давлением слежавшегося снега на металле появятся характерные поперечные заломы и вмятины («ребра» от краёв досок). В зонах ендов, карнизных свесов, коньков и примыканий выполняется сплошной настил без просветов.
• Кликфальц (самозащёлкивающийся фальц) - за счёт чуть большей высоты замкового гребня и применения металла толщиной 0,5 мм допускает разреженную обрешётку с просветом между досками от 50 до 100 мм (при ширине доски 100 мм это соответствует межосевому шагу 150-200 мм). Увеличение просвета до 150-200 мм допустимо только для панелей со специальным заводским профилированием плоскости картины (микроволной или двумя продольными трапециевидными рёбрами жёсткости) на скатах круче 25 градусов.
• Сотовый, монолитный и профилированный поликарбонат - для прозрачных кровель навесов, козырьков и террас шаг поперечной обрешётки зависит от толщины листа и снегового района. Для листов толщиной 8-10 мм шаг по осям составляет 400-600 мм, а для усиленных панелей толщиной 16 мм и более допускается увеличение межосевой дистанции до 700-1000 мм.

Условия применения сплошного основания под гибкую черепицу

Мягкая битумная черепица (гибкий гонт), рулонные наплавляемые покрытия и подкладочные ковры не обладают собственной жёсткостью на изгиб и полностью повторяют рельеф чернового настила. Любой перепад высот или щель под таким покрытием приведёт к продавливанию и разрыву гидроизоляционного слоя.

Под гибкую черепицу всегда устраивается ровное сплошное основание. В качестве материала для него используют калиброванную шпунтованную или строганую обрезную доску, влагостойкую фанеру ФСФ либо плиты ОСП/OSB-3. Поскольку влагостойкие плиты и сухой пиломатериал подвержены линейному расширению при сезонных колебаниях влажности и температуры в подкровельном пространстве, элементы нельзя укладывать вплотную друг к другу. Между соседними листами плит или досками обязательно оставляют технологический компенсационный шов (зазор) шириной 3-5 мм. Если смонтировать плиты без этого зазора, при наборе влажности края листов упрутся друг в друга и встанут «домиком», приподняв уложенные сверху гонты черепицы.

В контексте расчёта материалов по площади и шагу сплошное основание из доски задаётся через минимальный технологический просвет (от 2 до 5 мм), что даёт практически стопроцентный коэффициент заполнения площади ската. Если же основание комбинированное - когда поверх стропил сначала набивается разреженная шаговая обрешётка из доски для выравнивания плоскости и распределения нагрузки, а уже поверх неё стелются тонкие плиты ОСП-3 (например, толщиной 9 мм), то шаг черновой доски выбирают кратным габаритам плиты. Как правило, межосевой шаг такой черновой обрешётки составляет 300-400 мм (просвет 150-250 мм), с обязательным попаданием широкой доски под горизонтальные стыки листов настила.

Математический алгоритм расчёта материала по площади и шагу

Вычисление потребности в материале при известных габаритах крыши строится на двух взаимосвязанных математических подходах: пропорциональном методе (через долю перекрытия поверхности) и поэлементном методе (через количество рядов на скате). Первый подход применяется, когда известна только суммарная площадь кровли без детальной разбивки по длине отдельных скатов. Второй используется при наличии точных линейных размеров ската и позволяет учесть дискретность укладки досок или брусков.

Расчёт через коэффициент заполнения площади

В основе пропорционального метода лежит повторяющийся модуль обрешётки, состоящий из одного ряда материала и одного пустого промежутка до следующего ряда. Отношение ширины самой доски к полному размеру этого модуля показывает, какую именно долю от общей площади ската занимает древесина.

Для вычисления коэффициента заполнения площади (K) все линейные размеры приводятся к единым единицам измерения (миллиметрам или метрам), после чего применяется одна из двух эквивалентных формул в зависимости от того, как задан шаг:

• При расчёте через просвет (зазор в свету между соседними элементами): K = b / (b + a) , где b - ширина элемента обрешётки, а a - расстояние между краями соседних рядов.
• При расчёте через межосевой шаг: K = b / S , где S - шаг укладки по осям (равный сумме b + a ).

Умножение общей площади кровли ( A_кровли ) на полученный коэффициент даёт чистую площадь покрытия обрешётки ( A_обр ), то есть фактическую площадь, занятую материалом:

A_обр = A_кровли × K

Если ширина доски составляет 100 мм (0,1 м), а зазор между рядами равен 250 мм (0,25 м), межосевой шаг составит 350 мм (0,35 м). Коэффициент заполнения в этом случае равен 100 / 350 = 0,2857 (или 28,57% от площади крыши). При сплошном основании без технологических швов зазор a равен нулю, межосевой шаг совпадает с шириной доски, а коэффициент K принимает значение 1.

Поэлементный метод проверки по числу рядов

Расчёт исключительно через площадь даёт усреднённое геометрическое значение. В реальной конструкции вдоль карнизного свеса всегда монтируется стартовый ряд, а у конька - завершающий, из-за чего фактический расход пиломатериала на один погонный метр ширины ската оказывается немного выше теоретического коэффициента заполнения. Для точной проверки при известных линейных габаритах ската используется поэлементный метод.

Количество горизонтальных рядов обрешётки ( N_ряд ) на одном прямоугольном скате определяется делением длины ската ( L_ската ) на межосевой шаг ( S ) с обязательным округлением результата до целого числа в большую сторону и прибавлением единицы на начальный карнизный ряд:

N_ряд = ОКРУГЛВВЕРХ(L_ската / S) + 1

Необходимость округления вверх обусловлена тем, что при некратном делении длины стропильной ноги на шаг у конька остаётся укороченный пролёт. Пропускать его нельзя - там монтируется полноценный ряд доски для фиксации верха кровельных листов и коньковых элементов. Если же в расчёт подставляется длина ската за вычетом ширины первой карнизной доски, формула принимает вид ОКРУГЛВВЕРХ((L_ската - b) / S) + 1 .

На скате длиной 6 метров при межосевом шаге 0,35 м отношение 6 / 0,35 даёт 17,14 шагов. Округление в большую сторону даёт 18 интервалов, а добавление стартового ряда у карниза приводит к итоговому значению в 19 рядов доски. Умножив число рядов на ширину прямоугольного ската (длину карниза), получают сразу общую погонную длину материала.

Перевод площади обрешётки в погонаж, штуки и кубатуру

Для составления заявки на закупку пиломатериала чистую площадь покрытия обрешётки или найденное число рядов необходимо перевести в коммерческие единицы измерения: погонные метры, штуки стандартной длины и кубические метры (объём древесины).

Последовательность преобразования величин при расчёте от чистой площади застила ( A_обр в м²) выглядит следующим образом:

• Общая погонная длина доски или бруса ( L_общ , м. п.) вычисляется делением площади обрешётки на ширину одного элемента ( b , переведённую в метры): L_общ = A_обр / b . Если вычисление велось через общую площадь кровли и межосевой шаг, погонаж можно найти напрямую без промежуточного расчёта площади досок: L_общ = A_кровли / S .
• Количество штук пиломатериала ( N_шт ) определяется делением общей погонной длины на стандартную длину одной заготовки ( L_доски , как правило, 6 метров, реже 3 или 4 метра) с округлением в большую сторону до целого значения: N_шт = ОКРУГЛВВЕРХ(L_общ / L_доски) .
• Кубатура пиломатериала ( V , м³) рассчитывается умножением чистой площади обрешётки на толщину элемента ( t , в метрах): V = A_обр × t .

При вычислении итогового объёма древесины важно различать расчётный геометрический объём (полученный напрямую из площади ската) и фактический закупочный объём, который определяется умножением объёма одной стандартной шестиметровой доски на округлённое количество штук: V_закуп = N_шт × (L_доски × b × t) .

В таблице приведена сводка расчётных формул для определения параметров пиломатериала (все линейные размеры - ширина b , толщина t , зазор a , межосевой шаг S и длина доски L_доски - подставляются в метрах, площадь A_кровли - в квадратных метрах):

Расчёт листовых материалов для сплошного настила

При устройстве сплошного основания из плит ОСП/OSB-3 или фанеры ФСФ расчёт ведётся не погонными метрами, а штуками листов с учётом их габаритов и обязательного компенсационного шва по периметру каждой плиты.

Поскольку между соседними плитами при монтаже оставляют деформационный зазор a (обычно 3-5 мм, или 0,003-0,005 м), один лист совместно со швами занимает на скате эффективную (модульную) площадь, которая немного превышает его собственные физические размеры. Если обозначить рабочую длину листа как L_л , а рабочую ширину как W_л (в метрах), площадь одной плиты составит A_листа = L_л × W_л , а расчётная площадь ячейки укладки с учётом швов вдоль двух смежных сторон - A_модуля = (L_л + a) × (W_л + a) .

Общее количество листов ( N_листов ) для закрытия заданной площади кровли определяется по формуле:

N_листов = ОКРУГЛВВЕРХ(A_кровли / A_модуля)

При укладке стандартных плит ОСП-3 габаритами 2500×1250 мм ( 2,5 × 1,25 м ) чистая площадь одного листа равна 3,125 м². При технологическом зазоре 3 мм (0,003 м) эффективная площадь покрытия одного модуля составляет 2,503 × 1,253 = 3,136 м² . Разница между делением площади ската на чистую площадь листа ( A_кровли / 3,125 ) и на площадь модуля со швом составляет около 0,35%. На малых и средних крышах этим расхождением обычно пренебрегают, деля площадь ската напрямую на L_л × W_л , поскольку округление результата до целого листа в большую сторону перекрывает миллиметровые зазоры. Для шпунтованных плит (имеющих паз и гребень по торцам) в формулу подставляются именно рабочие (полезные) габариты панели без учёта выступающего гребня, так как при стыковке шпунт входит в паз соседней плиты и не увеличивает покрываемую площадь ската.

Характеристики пиломатериалов, сечения и учёт нагрузок

Точность вычисления кубатуры пиломатериалов или количества плит настила напрямую зависит от геометрических параметров выбранного сечения. Толщина и ширина элементов основания не выбираются произвольно: эти входные параметры определяются несущей способностью древесины, расстоянием между опорами и суммарными эксплуатационными нагрузками, действующими на крышу.

Виды материалов для устройства кровельного основания

Для монтажа обрешётки преимущественно используется древесина хвойных пород - сосна или лиственница. Хвойные пиломатериалы отличаются прямой волокнистой структурой, высокой прочностью на изгиб при относительно малом удельном весе и естественным содержанием смол, замедляющих процессы гниения во влажной подкровельной среде. В зависимости от конструктивного типа основания и вида финишного покрытия применяются следующие материалы:

• Доска обрезная - универсальный материал с прямоугольным поперечным сечением, опиленный с четырёх сторон без коры на боковых кромках (либо с минимально допустимым по стандарту карандашным обзолом). Используется как для разреженных, так и для сплошных оснований. Наиболее востребованные ходовые размеры ширины составляют 100, 125 и 150 мм при толщине 25, 30, 40 или 50 мм.
• Шпунтованная доска - строганый пиломатериал, имеющий на продольных кромках профильное соединение шип-паз. Применяется в случаях, когда требуется жёсткий сплошной щит с распределением точечной нагрузки между смежными рядами без перепадов по высоте. При вводе ширины такого элемента в расчёт учитывается только его рабочая (полезная) ширина без учёта выступающего гребня.
• Брус обрезной и бруски - пиломатериалы квадратного или близкого к квадратному сечения (с толщиной и шириной от 40×40 и 50×50 мм до 60×60 и 50×100 мм). Применяются при монтаже тяжёлых штучных покрытий (керамической, цементно-песчаной черепицы), а также при увеличенном расстоянии между стропильными ногами, где стандартная дюймовая доска не проходит по допустимому прогибу.
• Деревянная рейка - тонкомерный пиломатериал малого сечения (например, 20×40, 25×50 или 30×50 мм), используемый для прижима рулонной гидроизоляции при формировании вентзазора или для выравнивания плоскости ската.
• Ориентированно-стружечная плита и влагостойкая фанера - листовые древесные композиты, применяемые для формирования ровного настила под мягкие битумные и фальцевые покрытия. В кровельных конструкциях используются влагостойкие марки ОСП-3 и фанера ФСФ толщиной от 9 до 22 мм в зависимости от разреженности поддерживающего каркаса.

Требования к качеству, влажности и защитной обработке древесины

Геометрическая стабильность кровельного настила и сохранение заданного расчётного сечения зависят от физико-механических свойств пиломатериала. Согласно требованиям СП 64.13330.2011, для несущих и ограждающих элементов крыши применяется древесина 1 или 2 сорта. Материал не должен иметь сквозных трещин, табачных (гнилых) или выпадающих сучков на рёбрах, крени, червоточин и поражений деревоокрашивающими грибами, так как эти пороки резко снижают расчётное сопротивление изгибу в точке дефекта.

Критическим параметром при подготовке входных данных сечения выступает влажность древесины. Пиломатериал естественной влажности (свыше 22%) после монтажа в условиях проветриваемого чердака или вентзазора начинает интенсивно отдавать влагу. Усушка приводит к уменьшению фактической ширины и толщины доски, а также вызывает коробление (пропеллерообразное скручивание, поперечную крыловатость), что способно вырвать крепёж или нарушить плоскость прилегания металлочерепицы и фальца. Применение древесины камерной сушки с равновесной влажностью 12-18% предотвращает усадочные деформации древесины и гарантирует неизменность расчётных зазоров между рядами.

До подъёма на крышу весь рассчитанный объём пиломатериалов подлежит обязательной химической защите. Антисептирование пиломатериалов предотвращает развитие плесени, синевы и разрушение структуры древесными жуками-точильщиками в зонах возможного образования конденсата. Комплексная огнебиозащита дополнительно переводит древесину в группу трудновоспламеняемых или горючих труднораспространяющих пламя материалов, снижая пожарную опасность чердачного пространства.

Взаимосвязь сечения обрешётки с шагом стропил и пролётом

В расчётной схеме крыши доска или брусок обрешётки работает как многопролётная неразрезная балка, свободно опирающаяся на стропильные ноги (балки) и воспринимающая поперечный изгиб. Расчётным пролётом для обрешётки служит расстояние между осями соседних стропил.

При увеличении шага стропил изгибающий момент в пролёте возрастает пропорционально квадрату расстояния между опорами, а относительный прогиб элемента - пропорционально четвёртой степени пролёта. Чтобы компенсировать этот эффект и удержать прогиб в нормативных пределах (по СП 20.13330.2016 предельно допустимый прогиб элементов обрешётки составляет не более 1/150-1/200 от длины пролёта), при увеличении шага стропил необходимо увеличивать высоту поперечного сечения - то есть толщину доски или бруса.

Ниже приведена справочная зависимость выбора типовых сечений пиломатериалов и толщины листового настила от межосевого шага стропильных ног для средних нагрузочных условий:

При выборе ширины обрезной доски учитывается предельное отношение ширины к толщине: слишком широкая и тонкая доска (например, 25×200 мм) склонна к растрескиванию вдоль волокон и выгибанию лодочкой при перепадах влажности. Поэтому на широких пролётах целесообразнее увеличивать толщину элемента до 32-40 мм при умеренной ширине 100-150 мм либо переходить на брус.

Учёт постоянных и переменных нагрузок по строительным нормам

Инженерное обоснование параметров сечения перед вычислением объёма пиломатериалов базируется на сборе нагрузок согласно СП 20.13330.2016 (актуализированной редакции СНиП 2.01.07-85) и правилам расчёта деревянных конструкций СП 64.13330.2011. Полная расчётная нагрузка на погонный метр элемента обрешётки складывается из постоянных и временных (переменных) воздействий.

Постоянные нагрузки и собственный вес конструкции

Постоянная нагрузка действует на основание непрерывно в течение всего срока эксплуатации здания. Она включает в себя собственный вес кровельного пирога, приходящийся на единицу площади ската: массу финишного покрытия, подкладочных ковров, гидроизоляционных мембран, элементов крепления и удельный вес древесины самой обрешётки.

В нормативных расчётах удельный вес сосновых и еловых пиломатериалов при стандартной эксплуатационной влажности принимается равным около 500 кг/м³ (или 5 кН/м³), а для более плотной лиственницы - около 650 кг/м³. Если само кровельное покрытие лёгкое (например, стальной профилированный лист или металлочерепица массой 4-6 кг/м²), доля постоянной нагрузки в общем балансе невелика. При укладке натуральной керамической или сланцевой черепицы массой 40-60 кг/м² постоянный вес возрастает десятикратно, требуя кратного увеличения момента сопротивления сечения брусков.

Переменные климатические нагрузки: снег и ветер

Переменные нагрузки зачастую многократно превышают собственный вес кровли и выступают определяющим фактором при назначении толщины настила:

• Снеговая нагрузка - определяется по карте районирования территории в зависимости от снегового района строительства (нормативное значение веса снегового покрова на горизонтальной поверхности земли варьируется от 0,5 до 4,0 кПа и выше). Для перевода этого показателя в реальную нагрузку на наклонный скат используется коэффициент перехода µ (мю). На пологих крышах с уклоном до 30° коэффициент µ равен 1, и обрешётка воспринимает полную массу снежного пласта. На скатах с углом наклона от 30° до 60° снег частично сходит самостоятельно, поэтому коэффициент µ линейно снижается от 1 до 0. При уклоне свыше 60° снеговая нагрузка в расчётах не учитывается ( µ = 0 ), за исключением зон снеговых мешков у ендов, парапетов и перепадов высот, где µ может достигать значений от 2 до 4, требуя локального утолщения досок или перехода на сплошной настил.
• Ветровая нагрузка и парусность - поток воздуха, обтекающий здание, создаёт на наветренном крутом скате избыточное положительное давление (прижимающее покрытие к стропилам), а на подветренном скате, пологих крышах, коньках и карнизных свесах - аэродинамический отсос (отрицательное давление, стремящееся оторвать настил вверх). Большая парусность листовых материалов на свесах крыши и в угловых зонах требует достаточной толщины доски обрешётки (не менее 25-30 мм), чтобы нарезная часть кровельных саморезов или ершёных гвоздей имела надёжную глубину анкеровки в массиве дерева и сопротивлялась выдергивающему усилию при штормовых порывах.
• Сосредоточенная монтажная нагрузка - согласно нормативам, каждый отдельный элемент разреженной обрешётки должен без разрушения выдерживать вес взрослого человека с инструментом (расчётная сосредоточенная сила 1,0-1,2 кН, приложенная в середине пролёта между стропилами в самом неблагоприятном положении). Именно проверка на сосредоточенный вес монтажника не позволяет использовать тонкую рейку толщиной менее 25 мм на стандартных стропильных пролётах от 600 мм, даже если расчёт по равномерно распределённому снегу и ветру показывает достаточный запас прочности.

Определив по условиям прочности и жёсткости требуемую толщину и ширину пиломатериала, эти значения переводят в метры и используют как базовые множители для вычисления итогового объёма древесины по площади и шагу укладки.

Формирование спецификации: запас на подрезку и сопутствующие элементы

Теоретический объём пиломатериалов или площадь плит настила, вычисленные строго по геометрии скатов и выбранному шагу, отражают только чистую полезную потребность конструкции. Для составления реальной закупочной ведомости и итоговой сметы эти расчётные показатели необходимо скорректировать на технологические отходы и перевести в коммерческие единицы продажи: целые шестиметровые доски, кубические метры или стандартные листы.

Разница между расчётной площадью и полной потребностью в материале

При монтаже кровельного основания неизбежно образуются некратные остатки. Строительные правила требуют, чтобы продольная стыковка досок обрешётки по длине выполнялась строго на оси стропильной ноги (желательно вразбежку между соседними рядами), а торцы с каждой стороны предварительно опиливались под прямой угол для удаления трещин и обзола. Если расстояние между стропилами составляет 600 мм, то любой отрезок доски короче этого пролёта (или короче сдвоенного пролёта 1200 мм, так как висячие стыки и короткие однопролётные вставки снижают пространственную жёсткость ската) уходит в неиспользуемый отход.

Объём обрезков напрямую зависит от конфигурации крыши и наличия диагональных линий. Процент запаса на торцовку и подрезку вводится в сметный расчёт дифференцированно в зависимости от геометрии скатов:

Аналогичный принцип действует при закупке плитных материалов (ОСП, фанера ФСФ) для сплошного основания. Листы укладывают со смещением вертикальных швов (вразбежку на половину или треть плиты), поэтому на фронтонных свесах, коньковых рёбрах и в ендовах возникает потребность в стартовых доборных фрагментах и косом раскрое. Полученное при базовом расчёте число плит умножают на соответствующий коэффициент запаса (обычно 1,07-1,15 для средних и сложных крыш) и округляют строго в большую сторону до целого листа.

Перевод результатов в коммерческие единицы закупки

Поставщики реализуют лесоматериалы либо поштучно, либо по кубатуре (с округлением до сотых долей кубического метра). Чтобы избежать нехватки материала на объекте, перевод чистых расчётных значений в спецификацию выполняют по следующей схеме:

• К общей погонной длине рядовой обрешётки прибавляют метраж усиливающих и доборных элементов, если они выполняются из доски того же сечения: спаренные ряды у карниза и конька, диагональные планки вдоль хребтов, сплошные зоны под снегозадержатели и вокруг проходок.
• Полученный суммарный метраж увеличивают на выбранный процент запаса на подрезку и отбраковку дефектных участков древесины (сквозные сучки на ребрах, винтовой пропеллер, глубокие трещины усушки).
• Итоговую длину с запасом делят на коммерческую длину закупаемой заготовки (чаще всего 6 м, реже 4 или 3 м) и округляют результат вверх до целого числа штук.
• Для заказа материала на лесоторговой базе в кубометрах финальное целое количество досок умножают на объём одной штуки. Это избавляет от типичной ошибки сметчиков, когда кубатуру округляют вниз до расчёта поштучного количества, из-за чего при отгрузке не хватает нескольких досок.

Сопутствующий расчёт крепежа и метизов

Вычисленное количество рядов обрешётки и известная геометрия стропильной системы дают все исходные данные для точного подсчёта крепёжных элементов. Расход метизов определяется через число узлов опирания - точек пересечения горизонтальных рядов обрешётки с наклонными стропильными ногами.

Базовый алгоритм определения количества точек крепления на одном прямоугольном скате сводится к двум шагам. Сначала вычисляют количество стропильных рядов на скате: ширину ската (длину карниза) делят на межосевой шаг стропил, округляют в большую сторону и прибавляют единицу (крайнюю фронтонную ногу). Затем полученное число стропил умножают на общее количество рядов обрешётки на данном скате. На вальмовых и многощипцовых крышах при расчёте по общей площади скатов суммарную погонную длину всей обрешётки делят на средний шаг стропил и прибавляют около 10-15% на дополнительные точки фиксации вдоль накосных ног и ендов.

Нормы расхода и выбор конкретного типа метизов зависят от ширины и вида монтируемого материала:

• Винтовые и ершёные гвозди, конструкционные саморезы по древесине - применяются для фиксации дощатой и брусковой обрешётки к стропилам (через контррейку или напрямую). Если ширина доски составляет 100 мм и более, в каждый узел пересечения со стропильной ногой забивают или вкручивают по 2 крепежа (ближе к верхнему и нижнему краю планки). Двойная фиксация создаёт жёсткую пару сил, которая удерживает планку от пропеллерного кручения и выгибания лодочкой при изменениях влажности подкровельного пространства. На местах продольной стыковки двух досок на одном стропиле расход удваивается - в этот узел уходит 4 метиза (по два на каждый стыкуемый торец). Узкий брусок сечением 40х50 или 50х50 мм допускается крепить одним нагелем на пересечение. Длина гвоздя или самореза подбирается так, чтобы стержень проходил сквозь доску обрешётки и углублялся в несущий массив на величину не менее двух толщин прикрепляемого элемента (для доски 25 мм применяют метизы длиной 70-80 мм, а при креплении сквозь контрбрус 50 мм - от 120 до 150 мм).
• Метизы для сплошного плитного настила - листы ОСП или фанеры ФСФ фиксируют спиральными/кольцевыми (ершёными) гвоздями длиной 50-60 мм либо оцинкованными и жёлтопассированными саморезами по дереву диаметром 4,0-4,5 мм. По краям плиты, опирающимся на стропила или разряженную обрешётку, крепёж устанавливают с шагом 150 мм, на промежуточных опорах внутри листа - с шагом 200-300 мм. В среднем это даёт расход от 22 до 30 метизов на один квадратный метр сплошного основания.
• Кляммеры - специальные металлические крепёжные скобы для скрытого монтажа фальцевых картин, а также рядовых и резаных элементов натуральной черепицы к шаговой или сплошной обрешётке. Каждая точка установки кляммера привязана к шагу обрешётки: при укладке двойного стоячего фальца по стандартной шаговой основе скобы монтируют в каждый ряд обрешётки вдоль линии фальцевого замка (с интервалом 300-500 мм, что составляет в среднем 4-6 штук на квадратный метр кровли). Сам кляммер притягивается к деревянному основанию двумя-тремя оцинкованными ершёными гвоздями или саморезами с прессшайбой длиной 25-35 мм, которые также необходимо включить в общую спецификацию метизов.

Для перевода поштучного количества гвоздей в килограммы (стандартную единицу продажи строительного крепежа) полученное число штук умножают на массу одного метиза и добавляют 5-10% на возможный брак, изгиб при забивании и потери при высотных работах. К примеру, тысяча строительных или оцинкованных гвоздей размером 3,0х70 мм весит около 3,9 кг, а размерности 3,5х90 мм - около 6,8 кг.

Практические примеры расчёта обрешётки для типовых кровель

Для проверки правильности составления кровельной спецификации рассмотрим три типовые строительные задачи: расчёт классической шаговой основы под штампованный профиль, разреженного основания с увеличенным пролётом под несущий лист и настила с минимальным компенсационным зазором. В каждом сценарии вычисления проводятся последовательно - от определения коэффициента заполнения и фактической площади застила до вычисления общего погонного метража, поштучного количества шестиметровых досок и кубатуры пиломатериала.

Шаговая обрешётка под металлочерепицу для двускатной крыши

Заданы параметры симметричной двускатной крыши жилого дома: общая площадь двух скатов составляет 140 м² (по 70 м² на скат при длине карниза 10 м и длине стропильной ноги 7 м). В качестве финишного покрытия выбрана металлочерепица с классическим шагом поперечной волны 350 мм. Для рядовой обрешётки используется обрезная доска сечением 25х100 мм (толщина 0,025 м, ширина 0,1 м) стандартной длины 6 м.

Привязка к профилю металлочерепицы требует межосевого шага 350 мм (0,35 м), что при ширине доски 100 мм соответствует зазору в свету 250 мм (0,25 м). Пошаговый порядок определения потребности в древесине выглядит следующим образом:

• Вычисление коэффициента заполнения площади через отношение ширины доски к межосевому шагу: 0,1 / 0,35 = 0,2857 (доски закрывают 28,57% от общей площади скатов).
• Определение чистой площади застила древесиной: 140 м² × 0,2857 = 40 м².
• Перевод площади застила в общую погонную длину путём деления на ширину одной доски: 40 м² / 0,1 м = 400 погонных метров.
• Проверка поэлементным методом по числу рядов: на длине ската 7 м с межосевым шагом 0,35 м размещается (7 / 0,35) + 1 стартовый карнизный ряд = 21 ряд на один скат (42 ряда на всю крышу). При длине карниза 10 м точный метраж составит 42 ряда × 10 м = 420 погонных метров. Разница в 20 м возникает из-за учёта начальной карнизной доски на каждом скате, поэтому за базовое расчётное значение принимается более точная величина 420 м.
• Пересчёт в количество стандартных пиломатериалов длиной 6 м: 420 м / 6 м = 70 досок.
• Определение чистого объёма древесины (кубатуры): 420 м × 0,025 м × 0,1 м = 1,05 м³ (или через площадь застила с учётом стартовых рядов: 42 м² × 0,025 м = 1,05 м³).

Для двускатной кровли простой прямоугольной формы к полученному результату добавляют 5% технологического запаса на торцовку и стыковку элементов на стропилах. Итоговая закупочная партия для рядовой обрешётки составит: 70 шт. × 1,05 = 73,5, то есть 74 доски сечением 25х100 мм (общий объём 1,11 м³).

Разреженная обрешётка с увеличенным шагом под профнастил

Рассматривается односкатная крыша коммерческого склада или хозяйственной постройки общей площадью 240 м² (длина карниза 20 м, длина ската 12 м). Кровельное покрытие - несущий профнастил марки НС35, жёсткость ребра которого допускает монтаж по разреженному основанию со свободным пролётом (светом между досками) 500 мм. Из-за увеличенной снеговой нагрузки на пролёт применяется обрезная доска сечением 32х150 мм (толщина 0,032 м, ширина 0,15 м, длина 6 м).

При ширине доски 0,15 м и зазоре в свету 0,5 м межосевой шаг укладки составляет 0,15 + 0,5 = 0,65 м (650 мм). Расчёт через площадь и шаг даёт следующие показатели:

• Коэффициент заполнения ската: 0,15 м / 0,65 м = 0,2308.
• Расчётная площадь пиломатериала без учёта стартового смещения: 240 м² × 0,2308 = 55,39 м².
• Поэлементная корректировка по рядам: на двенадцатиметровом скате укладывается (12 м / 0,65 м) = 18,46, с округлением вверх - 19 интервалов, плюс 1 карнизная доска = 20 рядов.
• Фактический погонный метраж при двадцатиметровом карнизе: 20 рядов × 20 м = 400 погонных метров (что соответствует фактической площади настила 400 м × 0,15 м = 60 м²).
• Поштучное количество шестиметровых досок без запаса: 400 м / 6 м = 66,67, с округлением - 67 штук.
• Чистая кубатура обрезной доски 32х150 мм: 60 м² × 0,032 м = 1,92 м³.

С учётом 5% запаса на раскрой по длине (стыковка двадцатиметрового ряда из шестиметровых хлыстов над стропильными ногами) к закупке принимается 71 доска (426 погонных метров), что в пересчёте на кубатуру составляет 2,04 м³.

Сплошная обрешётка с минимальным зазором из доски

Необходимо определить расход пиломатериала для четырехскатной вальмовой крыши общей площадью 180 м² под укладку фальцевых картин или организацию выравнивающего настила. Проектом предусмотрена сплошная дощатая обрешётка из калиброванной доски сечением 25х150 мм (толщина 0,025 м, ширина 0,15 м, длина 6 м), монтируемая с минимальным компенсационным зазором 10 мм (0,01 м) для компенсации температурно-влажностного расширения древесины.

При ширине элемента 150 мм и свете между рядами 10 мм шаг по осям равен 160 мм (0,16 м). Поскольку вальмовая крыша состоит из треугольных и трапециевидных скатов, расчёт выполняется напрямую через коэффициент заполнения площади без привязки к прямоугольной сетке рядов:

• Коэффициент заполнения основания: 0,15 м / (0,15 м + 0,01 м) = 0,15 / 0,16 = 0,9375 (древесина покрывает 93,75% всей плоскости скатов, а 6,25% приходится на щелевые зазоры).
• Чистая площадь дощатого настила: 180 м² × 0,9375 = 168,75 м².
• Общая погонная длина доски: 168,75 м² / 0,15 м = 1125 погонных метров.
• Базовое количество шестиметровых единиц: 1125 м / 6 м = 187,5 (188 досок).
• Чистый объём пиломатериала: 168,75 м² × 0,025 м = 4,22 м³.

На вальмовых скатах каждая линия обрешётки упирается в диагональные стропила (хребты) и требует косого реза, поэтому для такой конфигурации кровли закладывается увеличенный запас на подрезку в размере 12%. Умножение базовых показателей на коэффициент 1,12 даёт итоговую потребность для сметы: 1260 погонных метров, 210 шестиметровых досок сечением 25х150 мм или 4,73 м³ древесины.

Сводное сравнение результатов для разных типов основания

Сопоставление параметров и итоговых показателей из трёх рассмотренных сценариев демонстрирует, как изменение шага укладки и сечения влияет на удельный расход древесины в расчёте на 100 м² кровли.

Сравнение удельного расхода показывает, что при переходе от шага 350 мм (доска 25х100 мм) к более редкому шагу 650 мм (доска 32х150 мм) экономия по площади застила полностью перекрывается увеличенной толщиной пиломатериала: кубатура на 100 м² возрастает с 0,75 м³ до 0,80 м³. Переход же к практически сплошному настилу с зазором 10 мм увеличивает объём закупаемой древесины более чем в три раза при той же толщине доски 25 мм.
