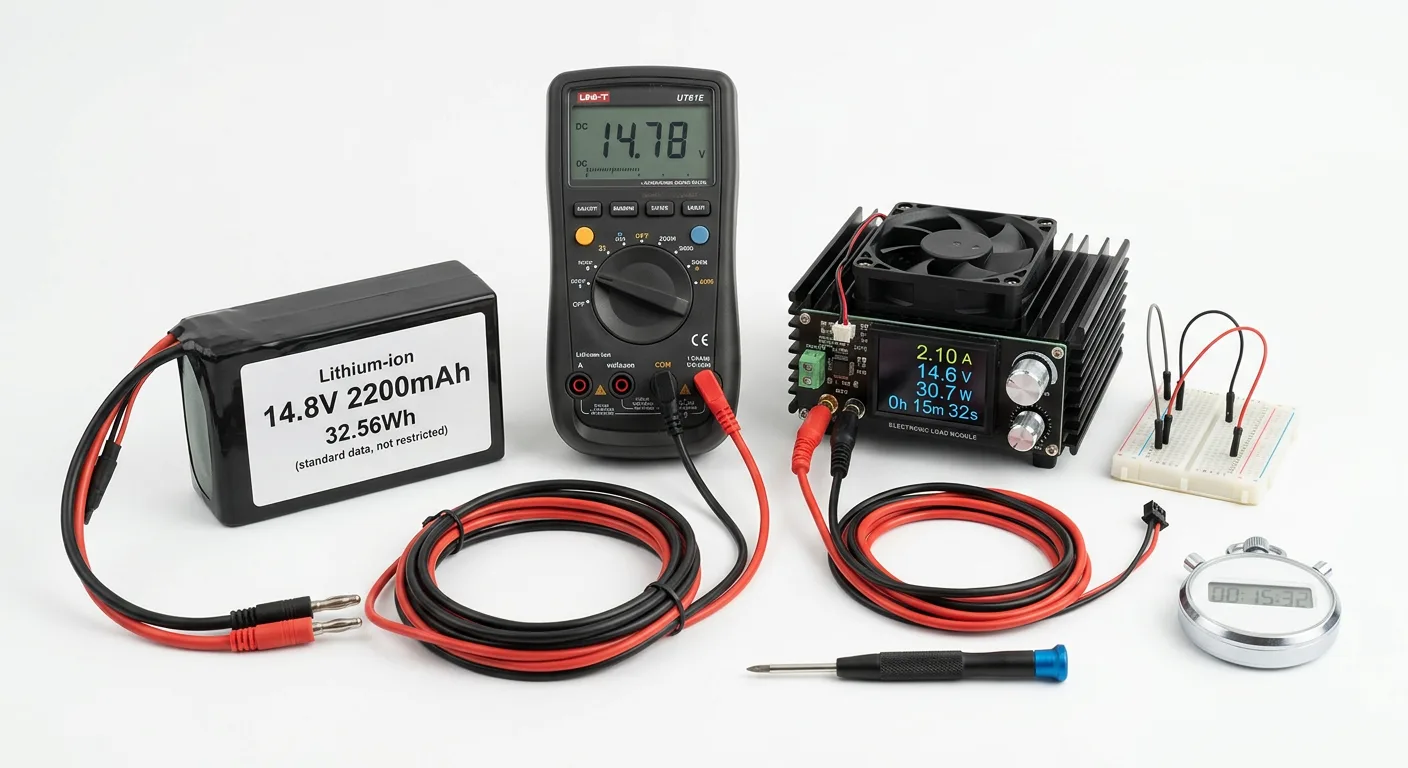

Продолжительность автономной работы от батареи

Продолжительность автономной работы от батареи определяется через соотношение запасённой электрической энергии аккумулятора и мощности подключённого потребителя. Онлайн-калькулятор вычисляет точное время резервного или автономного питания электрооборудования от одной аккумуляторной батареи или готовой сборки. Для выполнения операции инструмент запрашивает номинальную ёмкость источника, рабочее напряжение цепи постоянного тока и потребляемую мощность нагрузки. На выходе формируется расчётный интервал времени, в течение которого система способна поддерживать питание приборов до достижения порога разряда.

Точный расчёт необходим при подборе источников бесперебойного питания для газовых котлов, серверов, систем видеонаблюдения и бытовой электроники. Ошибка в исходных вычислениях приводит либо к внезапному отключению нагрузки до восстановления внешней сети, либо к неоправданным затратам на избыточный массив батарей.

Базовый алгоритм переводит ёмкость в ампер-часах и напряжение в вольтах в показатель полной энергоёмкости в ватт-часах, после чего соотносит полученный запас энергии с мощностью потребления в ваттах или током разряда в амперах. Однако реальное время работы всегда отличается от идеального теоретического значения. При работе через инвертор часть энергии расходуется на преобразование постоянного тока в переменный, а сам аккумулятор не может отдать весь номинальный заряд без потери ресурса. Учёт допустимой глубины разряда для конкретной химии ячеек и коэффициента полезного действия преобразователя позволяет получить достоверный эксплуатационный результат.

Исходные параметры для расчёта времени разряда аккумулятора

Точность вычисления времени автономной работы напрямую зависит от корректности подставляемых характеристик источника питания и потребителя. В инженерных расчётах все входные величины делятся на две группы: параметры накопления энергии на стороне постоянного тока и параметры потребления на стороне нагрузки. Перед началом вычислений разнородные паспортные данные приборов необходимо привести к сопоставимым физическим единицам.

Характеристики аккумуляторной батареи

Основной паспортной величиной любого химического источника тока выступает номинальная ёмкость, измеряемая в ампер-часах (А·ч) или миллиампер-часах (мА·ч). Этот параметр показывает, какой электрический заряд способна отдать полностью заряженная батарея при фиксированном токе разряда до достижения минимально допустимого напряжения на клеммах. Для компактных элементов питания, портативной электроники и отдельных литиевых ячеек производители указывают значение в мА·ч, тогда как для стационарных, тяговых и автомобильных АКБ применяются А·ч. Соотношение единиц всегда линейно: 1 А·ч равен 1000 мА·ч.

Сама по себе ёмкость в А·ч не отражает полный объём запасённой энергии без привязки к номинальному напряжению цепи постоянного тока, выраженному в вольтах (В). В процессе разряда фактическое напряжение на клеммах плавно снижается, поэтому в расчётах используется усреднённое номинальное значение. В автономных и резервных системах электроснабжения применяются стандартизированные ряды напряжений:

• Малые номиналы (3,2 В, 3,7 В, 6 В) - одиночные литиевые ячейки, портативные приборы, маломощные охранные датчики и аварийные светильники.
• Системы 12 В - базовый стандарт для автомобильного транспорта, слаботочных сетей, систем видеонаблюдения, бытовых ИБП малой мощности и одиночных моноблоков.
• Системы 24 В - оборудование средней мощности, грузовой транспорт, промышленная автоматика и резервные комплексы с инверторами до 3 кВт.
• Системы 48 В - телекоммуникационные стойки, серверные станции, мощные автономные инверторы и стационарные массивы накопления энергии, где повышение напряжения позволяет снизить рабочий ток и уменьшить сечение силовых кабелей.

Произведение номинальной ёмкости на номинальное напряжение формирует комплексный производный показатель - энергоёмкость, измеряемую в ватт-часах (Вт·ч) или киловатт-часах (кВт·ч). Именно энергоёмкость определяет реальный запас электрической работы, которым располагает система. Например, АКБ ёмкостью 100 А·ч при напряжении 12 В запасает 1200 Вт·ч (1,2 кВт·ч) энергии, тогда как батарея аналогичной ёмкости 100 А·ч в цепи 24 В аккумулирует уже 2400 Вт·ч (2,4 кВт·ч).

Параметры подключаемой нагрузки

Интенсивность расхода энергии задаётся характеристиками подключённых электроприборов. В зависимости от типа оборудования и схемы питания нагрузка описывается через электрическую мощность или потребляемый ток.

Для большинства бытовых и промышленных приборов базовым показателем служит активная потребляемая мощность, измеряемая в ваттах (Вт) или киловаттах (кВт). Это та часть энергии, которая безвозвратно преобразуется в полезную работу: тепло, свет, механическое движение или вычислительные процессы. Однако в цепях переменного тока (при питании приборов через инвертор) многие потребители с электродвигателями, компрессорами или трансформаторными блоками питания создают реактивную составляющую. В таких случаях в документации указывается полная мощность в вольт-амперах (ВА).

Связь между полной и активной мощностью выражается через коэффициент мощности (cos φ). Активная мощность в Вт равна произведению полной мощности в ВА на значение cos φ. При расчёте времени разряда аккумулятора решающее значение имеет именно активная мощность в Вт, так как батарея находится в цепи постоянного тока и расходует химический ресурс на покрытие реальной энергетической работы и тепловых потерь. Если на корпусе оборудования или ИБП указана только величина в ВА, для корректного определения нагрузки на АКБ её необходимо перевести в Вт с учётом паспортного cos φ конкретного прибора.

В низковольтных системах постоянного тока, где нагрузка подключается к клеммам батареи напрямую или через стабилизатор без инвертирования, потребление часто задаётся током разряда в амперах (А) или миллиамперах (мА). Такой подход характерен для светодиодных лент, роутеров, видеокамер, контроллеров и радиостанций. Если известен рабочий ток потребления, оценка скорости разряда выполняется путём прямого сопоставления тока в А с ёмкостью источника в А·ч.

При сборе исходных данных важно различать пусковую, максимальную (паспортную) и фактическую среднюю мощность оборудования. На блоках питания компьютеров, серверов или на корпусах электроинструментов обычно маркируется предельно допустимая мощность, которую устройство потребляет только в пиковых режимах. Использование максимального номинала вместо реального среднего потребления в расчёте приведёт к заниженному расчётному времени работы и избыточному запасу ёмкости при проектировании системы.

Базовые формулы и математическая модель расчёта автономии

Аналитический метод определения продолжительности автономного питания строится на балансе между запасом энергии в источнике и скоростью её потребления нагрузкой. В зависимости от того, какие параметры потребителя известны - активная мощность или потребляемый ток, - вычисление выполняется через полную энергоёмкость или напрямую через электрический заряд.

Идеальная модель расчёта через мощность и энергоёмкость

Когда нагрузка задана потребляемой мощностью в ваттах, базовое уравнение связывает заряд батареи и напряжение цепи для получения запаса энергии в ватт-часах, который затем делится на мощность прибора:

T = (C × U) / P

Переменные в этом уравнении имеют строго фиксированные базовые размерности:

• T - теоретическое время автономной работы в часах (ч);
• C - номинальная ёмкость в ампер-часах (А·ч);
• U - номинальное напряжение цепи постоянного тока в вольтах (В);
• P - активная потребляемая мощность нагрузки в ваттах (Вт).

Произведение C × U в числителе выражает номинальную энергоёмкость источника E в ватт-часах (Вт·ч). Если этот показатель уже указан в заводской спецификации батареи или портативной станции, формула сокращается до прямого отношения энергоёмкости к мощности: T = E / P .

Например, при подключении нагрузки мощностью 60 Вт напрямую к источнику напряжением 12 В и ёмкостью 50 А·ч полная энергоёмкость составит 50 × 12 = 600 Вт·ч . Теоретическая продолжительность работы в идеальных условиях без учёта потерь будет равна 600 / 60 = 10 часов .

Расчёт времени разряда при известном токе нагрузки

В низковольтных цепях постоянного тока, где потребители подключаются к клеммам батареи без промежуточного преобразования напряжения, потребление часто задаётся током в амперах. Поскольку мощность равна произведению напряжения на силу тока ( P = U × I ), напряжение в числителе и знаменателе базовой формулы сокращается. Математическая модель принимает эквивалентный вид:

T = C / I

В этой формуле I представляет собой постоянный ток разряда в амперах (А), а C - ёмкость в ампер-часах (А·ч). Если прибор потребляет ток 2,5 А от источника ёмкостью 50 А·ч, теоретическое время разряда составит 50 / 2,5 = 20 часов . Оба аналитических выражения дают идентичный результат при условии, что ток измерен именно при том же номинальном напряжении, которое имеет батарея.

Приведение и перевод единиц измерения перед подстановкой

Корректный результат в часах получается только при согласованности дольных и кратных единиц измерения в числителе и знаменателе. Подстановка величин разных порядков без предварительного перевода приводит к тысячекратной ошибке в расчётах. Перед выполнением деления исходные данные приводятся к базовым единицам по следующим правилам:

• Перевод миллиампер-часов в ампер-часы: значение в мА·ч делится на 1000 ( 1 А·ч = 1000 мА·ч ). Например, аккумулятор ёмкостью 15 000 мА·ч в расчётной формуле записывается как 15 А·ч .
• Перевод миллиампер в амперы: значение тока в мА делится на 1000 ( 1 А = 1000 мА ). Потребление 400 мА соответствует 0,4 А . В качестве альтернативы при расчёте по формуле T = C / I можно оставить обе величины в милли-единицах (мА·ч делить на мА), так как коэффициенты тысячных долей взаимно сократятся.
• Перевод киловатт в ватты: значение мощности в кВт умножается на 1000 ( 1 кВт = 1000 Вт ). Нагрузка 1,2 кВт подставляется в знаменатель как 1200 Вт .
• Перевод киловатт-часов в ватт-часы: энергоёмкость в кВт·ч умножается на 1000 ( 1 кВт·ч = 1000 Вт·ч ). Если обе величины заданы в кило-единицах (энергоёмкость в кВт·ч и мощность в кВт), их можно делить напрямую без перевода в ватты.
• Перевод полной мощности в активную: если нагрузка маркирована в вольт-амперах (ВА), перед подстановкой в формулу значение умножается на коэффициент мощности потребителя ( P = S × cos φ ).

Полученный в результате вычислений дробный результат в часах при необходимости переводится в часы и минуты. Для этого дробная часть числа умножается на 60. Например, расчётное значение 4,25 ч означает 4 полных часа и 0,25 × 60 = 15 минут .

Модифицированная формула для реальных условий эксплуатации

Идеальные уравнения предполагают, что аккумулятор способен отдать 100 % накопленного заряда, а передача энергии к прибору происходит без тепловых потерь. На практике полный разряд химического источника тока недопустим или технически блокируется автоматикой, а любое преобразование напряжения снижает полезную мощность. Для получения реального эксплуатационного времени автономии в базовую математическую модель вводятся два понижающих безразмерных коэффициента:

T = (C × U × K_dod × η) / P

Модифицированное уравнение учитывает следующие корректирующие параметры:

• K_dod - коэффициент доступной ёмкости, определяемый допустимой глубиной разряда DoD. Показывает долю номинального заряда, которую можно безопасно извлечь из батареи до отключения питания. В формулу подставляется в виде десятичной дроби от 0 до 1 (например, при использовании 80 % ёмкости коэффициент равен 0,8 ).
• η - КПД преобразователя напряжения или инвертора. Отражает долю энергии, которая доходит до нагрузки после потерь на трансформацию и нагрев электронных компонентов. Подставляется как десятичная дробь (при КПД 85 % в расчёт вводится множитель 0,85 ). Если нагрузка постоянного тока подключена к клеммам напрямую без инвертора и стабилизатора, коэффициент η принимается равным 1 .

Аналогичным образом корректируется формула для расчёта через известный ток на выходе цепи без инвертора, когда требуется ограничить только глубину разряда: T = (C × K_dod) / I . Если же известен полезный ток потребления прибора, подключённого после преобразователя, необходимо предварительно вычислить его потребляемую мощность и использовать полную формулу с учётом КПД и напряжений на входе и выходе.

Сравнение приведённых математических моделей в таблице наглядно показывает разницу между теоретическим запасом энергии и фактически доступным временем работы на примере источника 12 В 100 А·ч и нагрузки 200 Вт (при допустимом разряде на 70 % и КПД преобразователя 85 %).

Введение поправочных множителей переводит расчёт из теоретической плоскости в практическую: числитель формулы уменьшается с номинальных 1200 Вт·ч до реально доступных для питания прибора 714 Вт·ч, что сокращает расчётное время автономии почти на 40 % от идеального показателя.

Физические факторы потерь и поправочные коэффициенты при разряде

Разница между паспортной энергоёмкостью и энергией, фактически доходящей до клемм потребителя, обусловлена физическими процессами преобразования электричества, электрохимической кинетикой внутри ячеек и омическими потерями в силовой цепи. Для точного инженерного расчёта времени автономной работы необходимо детализировать природу каждого понижающего фактора, поскольку при высоких токах нагрузки или нестандартных условиях эксплуатации стандартного поправочного коэффициента оказывается недостаточно.

Потери в преобразователях напряжения и ток холостого хода

При подключении электроприборов переменного тока AC к аккумуляторной цепи постоянного тока DC в систему включается инвертор. Если же нагрузка питается постоянным током, но требует стабилизации или иного уровня напряжения (например, питание 5 В или 19 В от бортовой сети 12 В или 24 В), используется преобразователь DC/DC. Оба типа устройств расходуют часть энергии на нагрев силовых ключей, трансформаторов и дросселей.

В расчётной модели эти потери учитываются через КПД преобразователя ( η ), однако этот параметр не является постоянной величиной во всём диапазоне мощностей. КПД инвертора или конвертора DC/DC зависит от коэффициента загрузки устройства и собственного потребления на холостом ходу:

• При работе на минимальной мощности (менее 10-15 % от номинала инвертора) реальный КПД резко падает, так как сопоставимая с полезной нагрузкой доля энергии уходит на поддержание работы внутренней электроники.
• В оптимальном диапазоне нагрузки (от 30 % до 70 % номинальной мощности преобразователя) КПД достигает пиковых паспортных значений: 0,80-0,92 для инверторов DC/AC и 0,88-0,96 для импульсных модулей DC/DC.
• При приближении к предельной мощности преобразователя КПД снова снижается из-за квадратичного роста тепловых потерь на внутреннем сопротивлении полупроводниковых элементов и обмоток.

Отдельную погрешность в длительных режимах разряда вносит мощность холостого хода (потребление на собственные нужды без нагрузки на выходе). Если мощный инвертор расходует на холостом ходу 25 Вт, а к нему подключён маломощный потребитель на 50 Вт, фактическая нагрузка на АКБ составит не 50 / 0,85 = 58,8 Вт , а около 50 / 0,85 + 25 = 83,8 Вт . В сценариях с малой нагрузкой мощность собственного потребления инвертора целесообразно прибавлять напрямую к мощности нагрузки в знаменателе формулы.

Эффект Пейкерта и зависимость ёмкости от тока разряда

Паспортная ёмкость большинства АКБ указывается производителем для строго определённого, щадящего режима тестирования - чаще всего 20-часового разряда (обозначается как C20 или 0,05C ) либо 10-часового ( C10 ). Это означает, что батарея ёмкостью 100 А·ч при маркировке C20 гарантированно отдаст свои 100 А·ч только в том случае, если ток разряда не превышает 100 / 20 = 5 А .

При увеличении тока нагрузки скорость диффузии электролита к активной массе пластин не успевает за скоростью электрохимической реакции, а на внутреннем сопротивлении батареи выделяется больше тепла. В результате фактическая отдаваемая ёмкость в А·ч сокращается - это явление описывается законом Пейкерта. Чем выше ток разряда (C-рейтинг), тем меньше энергии удаётся извлечь из аккумулятора до момента падения напряжения ниже критического порога.

Для математического учёта нелинейного снижения ёмкости при высоких токах применяется формула Пейкерта, определяющая реальное время разряда T в часах:

T = H × (C / (I × H))^k

Переменные в уравнении Пейкерта имеют следующее физическое значение:

• H - номинальное время разряда в часах, для которого производителем заявлена паспортная ёмкость (обычно 20 ч или 10 ч).
• C - паспортная ёмкость АКБ при номинальном режиме разряда (А·ч).
• I - фактический рабочий ток разряда, создаваемый нагрузкой (А).
• k - экспонента Пейкерта (число Пейкерта), безразмерный показатель, характеризующий степень падения ёмкости под нагрузкой для конкретного экземпляра и возраста батареи (всегда больше или равен 1,0).

Если экспонента Пейкерта равна 1,0 (идеальный аккумулятор), формула вырождается в стандартное линейное отношение T = C / I . У реальных электрохимических систем показатель k варьируется от 1,01 до 1,40 . Если пересчитать доступную ёмкость C_peukert для подстановки в базовую формулу энергоёмкости, используется соотношение:

C_peukert = C × (I_nom / I)^(k - 1)

В этой записи I_nom = C / H представляет собой номинальный ток разряда (например, 5 А для стоамперной батареи режима C20 ). Ниже приведено сравнение расчётного времени работы АКБ номиналом 100 А·ч (при H = 20 ч ) при различных токах разряда и значениях экспоненты Пейкерта без учёта ограничения по глубине разряда.

Таблица демонстрирует, что при разряде током 50 А батарея с коэффициентом Пейкерта 1,25 проработает почти в два раза меньше, чем предсказывает линейная формула (1,12 часа вместо 2,00 часов), так как её эффективная отдаваемая ёмкость в таком нагруженном режиме сжимается со 100 А·ч до 56 А·ч.

Температурная зависимость, деградация и омические потери в кабелях

Даже при умеренных токах разряда и точном учёте КПД инвертора фактическое время работы корректируется внешними условиями эксплуатации и техническим состоянием самой энергосистемы. В инженерной практике эти факторы вводятся как дополнительные понижающие коэффициенты (от 0,5 до 1,0) в числитель расчётной формулы.

Влияние температуры окружающей среды

Номинальная ёмкость АКБ нормируется при стандартной температуре от +20 °C до +25 °C. При охлаждении батареи вязкость электролита возрастает, скорость ионного обмена замедляется, а внутреннее сопротивление увеличивается. В результате при отрицательных температурах (например, в неотапливаемых боксах или на открытом воздухе зимой) доступная ёмкость существенно сокращается: при 0 °C аккумулятор теряет около 10-15 % расчётного времени работы, а при −20 °C отдаваемая энергоёмкость может упасть на 30-50 % от номинала. Повышение температуры выше +30 °C незначительно увеличивает текущую отдачу за счёт ускорения реакций, но резко ускоряет саморазряд и необратимое старение ячеек.

Степень износа и деградации АКБ

По мере эксплуатации в циклическом или буферном режиме любая батарея теряет активную площадь электродов и наращивает внутреннее сопротивление. Отношение текущей фактической ёмкости к первоначальной заводской определяет остаточный ресурс (часто обозначаемый как SoH ). Если аккумулятор находится в эксплуатации несколько лет и сохранил только 80 % от начальной ёмкости, в расчёт подставляется либо скорректированное значение ёмкости (80 А·ч вместо 100 А·ч), либо коэффициент старения K_age = 0,80 . В ответственных системах резервного питания расчёт времени автономии всегда выполняют по состоянию батареи на конец её проектного срока службы (обычно с коэффициентом 0,80 ).

Падение напряжения в соединительных проводниках

При передаче энергии от клемм АКБ к инвертору или нагрузке постоянным током часть мощности рассеивается в виде тепла на сопротивлении кабелей, предохранителей, клеммных колодок и контактов размыкателей. Поскольку при одной и той же мощности в низковольтных системах (особенно на 12 В) протекают большие токи, потери в проводах возрастают пропорционально квадрату тока ( P_loss = I^2 × R ).

Падение напряжения на кабельной трассе сокращает время автономной работы по двум причинам:

• Часть энергии аккумулятора тратится на бесполезный нагрев проводников (обычно закладывается потеря от 1 % до 3 % при правильном выборе сечения кабеля, что соответствует коэффициенту 0,97-0,99 ).
• Из-за падения напряжения на проводах (например, на 0,5 В под высокой нагрузкой) напряжение на входных клеммах инвертора оказывается ниже, чем на клеммах самой батареи. В результате защита инвертора по низкому напряжению отключит питание раньше, чем аккумулятор фактически израсходует свою допустимую глубину разряда.

Влияние химического типа АКБ и допустимой глубины разряда (DoD)

При вычислении реальной продолжительности автономного питания нельзя ориентироваться на полную паспортную ёмкость источника энергии. Химический состав ячеек и конструктивное исполнение батареи определяют, какую долю накопленного заряда можно безопасно извлечь без необратимой потери ресурса или аварийного отключения оборудования. В математической модели эта доля выражается через коэффициент DoD , который принимает значения от 0,30 до 0,95 и напрямую масштабирует расчётное время работы.

Сравнение химических типов аккумуляторов по доступной энергии

Две аккумуляторные батареи с одинаковыми номинальными параметрами (например, 12 В и 100 А·ч) обеспечивают разное время автономной работы при подключении одной и той же нагрузки. Причина кроется в электрохимических процессах при разряде и устойчивости электродов к глубокому истощению заряда.

Свинцово-кислотные аккумуляторы

В свинцово-кислотных системах при отдаче тока активная масса пластин преобразуется в сульфат свинца, а плотность электролита падает. Чем глубже разряд, тем крупнее кристаллы сульфата и тем сложнее они растворяются при последующей зарядке. Конструктивные разновидности этого класса имеют разные рабочие пределы:

• Автомобильные стартерные батареи с жидким электролитом рассчитаны на кратковременную отдачу высоких пусковых токов при минимальной потере заряда. В режиме длительного питания нагрузки их не рекомендуется разряжать глубже чем на 30-50 % ( DoD = 0,30-0,50 ), иначе тонкие губчатые пластины быстро разрушаются и осыпаются уже через несколько десятков глубоких циклов.
• Герметизированные клапанно-регулируемые батареи AGM и GEL адаптированы для систем бесперебойного питания. В технологии AGM электролит удерживается в стекловолоконных сепараторах, а в GEL загущен соединениями кремния. В штатном режиме без резкого сокращения срока службы для AGM обычно закладывают DoD = 0,50-0,60 , а для GEL, более устойчивых к глубокому разряду, - DoD = 0,60-0,70 .
• Тяговые и стационарные свинцово-кислотные АКБ (с утолщёнными намазными или панцирными трубчатыми пластинами) специально спроектированы для регулярного глубокого циклирования. Для них расчётным нормативом считается отдача до 80 % номинальной ёмкости ( DoD = 0,80 ).

Литиевые аккумуляторы

Литиевые накопители энергии (классические Li-Ion на базе кобальтата, манганата или никель-марганец-кобальта, а также современные LiFePO4) не подвержены сульфатации и сохраняют стабильное напряжение почти на всём протяжении разрядной кривой. Внутреннее сопротивление таких ячеек остаётся низким даже при малом остатке заряда, поэтому они практически не теряют полезную ёмкость при высоких токах нагрузки.

Для стандартных ячеек Li-Ion в расчётах времени автономии применяют коэффициент DoD = 0,80-0,90 . Аккумуляторы типа LiFePO4 отличаются максимальной химической и термической стабильностью кристаллической решётки катода: в повседневной эксплуатации с них безопасно снимают 80-90 % энергии, а в аварийных режимах допустимо использовать до 95-100 % номинальной ёмкости ( DoD = 0,90-0,95 ) без риска повреждения элементов.

Щелочные и никелевые аккумуляторы

Никель-кадмиевые и никель-металлгидридные батареи применяются в промышленной автоматике, телекоммуникациях, железнодорожной технике и специализированной портативной аппаратуре. Щелочной электролит не вступает в необратимые реакции с материалом пластин при полном истощении заряда, поэтому такие аккумуляторы спокойно переносят глубокий разряд. В инженерных расчётах для никелевых сборок подставляют коэффициент DoD = 0,80-0,90 . Дополнительное преимущество этой химии - сохранение работоспособности при отрицательных температурах, где свинцовые и многие литиевые элементы теряют значительную часть доступной энергии.

Сводные параметры различных типов АКБ для подстановки в формулу расчёта времени работы приведены в таблице ниже:

Циклический и буферный режимы эксплуатации: выбор коэффициента DoD

Выбор конкретного числового значения DoD для расчёта зависит не только от химии батареи, но и от характера работы энергосистемы. Различают два основных эксплуатационных режима:

• Циклический режим подразумевает регулярные, часто ежедневные разряды и заряды аккумулятора (автономные солнечные электростанции, электротранспорт, уборочная техника, переносное оборудование). Здесь ключевым фактором выступает стоимость одного цикла и общая долговечность батареи. У свинцово-кислотной АКБ типа AGM при глубине разряда 30 % ресурс составляет около 1000-1200 циклов, при разряде на 50 % снижается до 500-600 циклов, а при 100 % разряде батарея выходит из строя за 150-250 циклов. По этой причине в циклических системах расчёт времени автономии всегда ведут по щадящему значению DoD .
• Буферный (резервный) режим характерен для источников бесперебойного питания, аварийного освещения и систем безопасности, где АКБ постоянно находится в заряженном состоянии под поддерживающим напряжением, а отключения основной сети происходят редко. В такой ситуации приоритетом становится максимальная продолжительность работы при редкой аварии, поэтому в расчёт закладывают предельно допустимый коэффициент DoD (до 0,70-0,80 для свинцовых AGM/GEL и до 0,95 для LiFePO4).

Технические пороги отключения питания

В реальной электрической цепи разряд прекращается не по таймеру и не по счётчику отданных ампер-часов, а в момент снижения напряжения на клеммах до установленного критического минимума. Даже если аккумулятор теоретически сохраняет часть химического заряда, автоматика разомкнёт цепь при срабатывании одного из трёх технических ограничений.

Конечное напряжение разряда ячейки

Для каждого электрохимического элемента производителем регламентировано минимальное напряжение под нагрузкой, ниже которого начинаются деградационные процессы (коррозия токоотводов, растворение меди на аноде в литиевых элементах, необратимая сульфатация в свинцовых). Стандартная ёмкость свинцово-кислотной батареи на 12 В (состоящей из 6 последовательных ячеек) замеряется при разряде малым током до порога 1,75 В на элемент, что составляет 10,5 В на клеммах моноблока (при больших токах допускается снижение до 1,60-1,67 В на элемент, или 9,6-10,0 В). Если остановить процесс раньше - например, при 11,5 В, - часть паспортной ёмкости останется неиспользованной, и фактическое время работы сократится.

Порог срабатывания платы BMS в литиевых сборках

Литиевые батареи в обязательном порядке оснащаются электронной платой BMS, которая непрерывно контролирует напряжение каждой отдельной ячейки в последовательной цепи. Для элементов LiFePO4 критический нижний порог отключения BMS обычно настроен на 2,50 В на ячейку (10,0 В для четырёхъячеечной сборки 12 В), а для стандартных Li-Ion - на 2,75-3,00 В на ячейку.

Особенность работы BMS заключается в том, что отключение всей батареи происходит по самой слабой или разбалансированной ячейке. Если три элемента в сборке имеют напряжение 3,10 В, а четвёртый из-за разброса ёмкости просел до 2,50 В, электронные ключи BMS мгновенно обесточат нагрузку. В результате реально доступный коэффициент DoD всей батареи окажется ниже расчётного ровно на величину дисбаланса ячеек.

Нижний предел работы инвертора или контроллера нагрузки

Преобразователи напряжения и ИБП имеют собственную защиту аккумулятора от глубокого разряда (порог отсечки по низкому входному напряжению постоянного тока). Зачастую заводские настройки бытовых инверторов зафиксированы на уровне 10,5 В или даже 11,0 В для 12-вольтовой системы без возможности ручной регулировки. Это создаёт две практические ситуации, напрямую влияющие на точность расчёта автономии:

• В свинцово-кислотных системах при включении мощной нагрузки напряжение на клеммах мгновенно проседает из-за внутреннего сопротивления батареи. Если инвертор настроен на высокий порог отключения (например, 11,0 В), он зафиксирует просадку и отключит питание, когда аккумулятор фактически отдал лишь 40-50 % своей ёмкости, хотя в расчёт мог быть заложен коэффициент 0,80 .
• При использовании классических сборок Li-Ion в конфигурации 3S (три последовательные ячейки с номиналом 3,7 В) рабочее напряжение меняется в диапазоне от 12,6 В (полный заряд) до 9,0 В (полный разряд). Поскольку стандартный автомобильный или бытовой инвертор на 12 В отключается уже при 10,5 В, весь диапазон энергии аккумулятора ниже этого порога (от 10,5 В до 9,0 В, что составляет около 25-35 % ёмкости такой сборки) остаётся недоступным для нагрузки. В подобных конфигурациях расчётный DoD вынужденно снижают до 0,60-0,65 либо применяют специализированные инверторы с настраиваемым нижним пределом входного напряжения.

Определение параметров для батарейных сборок из нескольких АКБ

Когда источник питания состоит из нескольких объединённых аккумуляторов, в расчётные формулы подставляют не характеристики отдельного моноблока или ячейки, а эквивалентные параметры всей батарейной сборки. Чтобы корректно сформировать исходные данные - общее напряжение U_общ и общую ёмкость C_общ - необходимо учесть схему электрической коммутации элементов. При этом соблюдается базовое правило проектирования: в единую цепь объединяют только полностью идентичные АКБ одинакового номинала, химического типа, партии и степени износа.

Последовательное соединение (схема S)

При последовательной коммутации отрицательный вывод первого аккумулятора соединяется с положительным выводом следующего, а нагрузка подключается к оставшимся свободным крайним клеммам цепи. Такую конфигурацию применяют для повышения рабочего напряжения постоянного тока до уровня, требуемого инвертором или силовой нагрузкой (например, получение 24 В, 36 В или 48 В из стандартных 12-вольтовых блоков).

Правила расчёта эквивалентных параметров для последовательной цепи из N одинаковых аккумуляторов:

• Общее напряжение сборки равно сумме напряжений всех последовательно включённых элементов: U_общ = U × N .
• Общая ёмкость в ампер-часах остаётся неизменной и равняется ёмкости одной одиночной батареи: C_общ = C . Это связано с тем, что через все последовательно соединённые элементы протекает один и тот же разрядный ток.

Если в сборке по какой-либо причине использованы аккумуляторы разной ёмкости, общая полезная ёмкость всей последовательной ветви ограничивается параметром самого слабого элемента. Как только наименее ёмкий аккумулятор разрядится до нижнего порога напряжения, плата BMS или контроллер прекратит подачу питания во избежание переполюсовки и разрушения слабой ячейки.

Параллельное соединение (схема P)

При параллельном подключении все положительные клеммы аккумуляторов объединяются на одной общей шине, а все отрицательные - на другой. Схема используется тогда, когда рабочее напряжение одного АКБ уже соответствует параметрам оборудования, но требуется увеличить запас автономности и снизить токовую нагрузку на каждый отдельный блок.

Формирование входных данных при параллельном соединении M одинаковых батарей выполняется по обратным правилам:

• Общее напряжение на выходных шинах остаётся равным номиналу одного аккумулятора: U_общ = U .
• Общая ёмкость сборки равна арифметической сумме ёмкостей всех параллельных ветвей: C_общ = C × M .

Параллельное наращивание ёмкости даёт дополнительное практическое преимущество при высоких нагрузках. Поскольку общий ток разряда распределяется поровну между всеми параллельными ветвями, ток, отдаваемый каждым отдельным аккумулятором, снижается в M раз. В свинцово-кислотных системах это уменьшает влияние эффекта Пейкерта и увеличивает фактическое время работы сверх простой линейной пропорции.

Комбинированное последовательно-параллельное соединение (схема SP)

В мощных системах резервного электроснабжения и тяговых батареях применяют смешанную коммутацию, обозначаемую формулой NSMP (где N - число последовательных элементов в одной ветви, а M - количество таких ветвей, соединённых параллельно). Сначала аккумуляторы собирают в последовательные цепочки для набора нужного напряжения (например, 24 В или 48 В), после чего готовые цепочки объединяют параллельно для кратного увеличения ёмкости.

Для подготовки данных к расчёту времени автономной работы параметры смешанной сборки вычисляют в два шага: номинальное напряжение одиночного АКБ умножают на количество последовательных элементов ( U_общ = U × N ), а номинальную ёмкость одного АКБ умножают на число параллельных групп ( C_общ = C × M ).

Независимость общей энергоёмкости от схемы коммутации

Независимо от того, каким именно способом соединены аккумуляторы, суммарный запас энергии батарейного массива в ватт-часах ( E_общ ) определяется исключительно общим количеством задействованных АКБ и увеличивается прямо пропорционально их числу. Схема включения меняет лишь соотношение между напряжением и током в цепи, но не количество запасённой электрической энергии.

В таблице ниже показано, как меняются входные расчётные параметры для сборки из четырёх одинаковых аккумуляторов с параметрами 12 В и 100 А·ч (энергоёмкость одного блока составляет 1200 Вт·ч ) при различных вариантах коммутации:

Как видно из сравнения, при подстановке любой из трёх пар значений ( 48 В и 100 А·ч , 12 В и 400 А·ч или 24 В и 200 А·ч ) в формулу расчёта времени работы при одной и той же мощности нагрузки P теоретическая продолжительность автономии будет абсолютно одинаковой. Различия в реальном времени работы между этими конфигурациями возникают только за счёт вторичных физических факторов: при переходе на более высокое напряжение ( 24 В или 48 В ) пропорционально снижается рабочий ток в проводах, уменьшаются тепловые потери на омическом сопротивлении кабелей, а КПД инвертора обычно оказывается на 2-5 % выше, чем в 12-вольтовых низковольтных цепях.

Практические примеры и сценарии расчёта времени автономной работы

Прикладной расчёт продолжительности работы от АКБ всегда опирается на конкретную архитектуру цепи питания: наличие или отсутствие инвертора, уровень напряжения шины DC, характер потребления нагрузки и выбранный режим разряда. Подстановка реальных эксплуатационных параметров в математическую модель позволяет перейти от паспортной энергоёмкости к фактическому запасу времени в часах и минутах для бытовых, слаботочных и портативных систем.

Резервное питание газового котла и компьютерной техники через ИБП

При отключении внешней электросети циркуляционные насосы, плата управления и турбина настенного газового котла или рабочая станция с монитором получают питание через ИБП со встроенным инвертором, преобразующим постоянный ток от внешних АКБ в переменный ток 230 В . В такой схеме расчёт обязательно включает два понижающих коэффициента: КПД инвертора и допустимый коэффициент DoD для выбранного химического типа батареи.

В качестве первого примера рассмотрим расчёт резервирования газового котла со средней потребляемой мощностью 120 Вт от одного герметизированного свинцово-кислотного аккумулятора технологии AGM напряжением 12 В и номинальной ёмкостью 100 А·ч . Для сохранения ресурса батареи при глубоком разряде принимается коэффициент DoD, равный 0,8 (расходуется 80 % ёмкости), а КПД инвертора ИБП с чистой синусоидой задаётся на уровне 0,85 (85 %).

Последовательность вычислений выглядит следующим образом:

• Полная номинальная энергоёмкость АКБ: 100 А·ч × 12 В = 1200 Вт·ч .
• Доступная полезная энергия на клеммах нагрузки с учётом обоих поправочных коэффициентов: 1200 Вт·ч × 0,8 × 0,85 = 816 Вт·ч .
• Фактическое время автономной работы при постоянной нагрузке 120 Вт : 816 Вт·ч / 120 Вт = 6,8 часа (6 часов 48 минут).

При использовании этого же расчёта для компьютерной нагрузки средней мощностью 300 Вт , питающейся от сборки из двух последовательно соединённых АКБ (общее напряжение 24 В , ёмкость 100 А·ч , КПД 24-вольтового инвертора 0,90 , коэффициент DoD для AGM 0,8 ), номинальный запас энергии составит 2400 Вт·ч , полезная отдача после преобразования - 1728 Вт·ч , а расчётное время автономной работы - 1728 Вт·ч / 300 Вт = 5,76 часа (около 5 часов 45 минут). Если котёл работает в тактовом режиме (горелка и насос включаются периодически по командам комнатного термостата), в формулу подставляется не пиковая паспортная мощность, а средневзвешенное часовое потребление.

Автономная работа слаботочных систем видеонаблюдения и охраны

Слаботочные комплексы безопасности, системы контроля доступа, роутеры, оптические терминалы и уличные камеры видеонаблюдения со встроенным резервированием обычно питаются напрямую от низковольтной шины постоянного тока 12 В или 24 В через специализированные бесперебойные блоки питания (РИП). Поскольку преобразование в переменный ток 230 В отсутствует, потери на инвертирование исключаются из расчёта, а если нагрузка подключена непосредственно к буферной шине АКБ или через высокоэффективный стабилизатор DC/DC, поправочный коэффициент КПД принимается равным 0,95-1,0 .

В технической документации на охранные приборы, датчики движения, сирены и IP-камеры энергопотребление часто указывается не в ваттах, а через потребляемый ток в миллиамперах ( мА ) или амперах ( А ). В таком сценарии расчёт времени автономии удобнее выполнять напрямую через суммарный ток разряда без вычисления промежуточных ватт-часов.

Рассмотрим типовой узел видеонаблюдения на 12 В , укомплектованный аккумулятором ёмкостью 18 А·ч (коэффициент DoD принят равным 0,8 ). Суммарная нагрузка в ночном режиме складывается из следующих потребителей:

• Видеорегистратор с жёстким диском: 1,2 А ( 1200 мА ).
• Четыре уличные видеокамеры с включённой инфракрасной подсветкой по 450 мА каждая: 4 × 0,45 А = 1,8 А ( 1800 мА ).
• Коммутатор и маршрутизатор связи: 0,5 А ( 500 мА ).

Общий ток потребления всей слаботочной группы составляет 1,2 А + 1,8 А + 0,5 А = 3,5 А (что при напряжении 12 В эквивалентно мощности 42 Вт ). Подстановка значений в формулу расчёта по току с учётом допустимой глубины разряда даёт результат: T = (18 А·ч × 0,8) / 3,5 А = 14,4 А·ч / 3,5 А ≈ 4,11 часа (около 4 часов 7 минут). В дневное время, когда инфракрасная подсветка камер отключена и потребление каждой камеры падает до 150 мА , общий ток снижается до 2,3 А , а расчётное время работы от той же батареи возрастает до 6,26 часа .

Оценка времени работы от повербанка и бытовых СНЭ

При расчёте продолжительности питания ноутбуков, планшетов, портативных роутеров и мобильных устройств от внешних аккумуляторов (повербанков) ключевая ошибка связана с неправильной интерпретацией напряжения. Маркетинговая ёмкость на корпусе повербанка (например, 20000 мА·ч ) почти всегда указывается для номинального напряжения встроенных литий-ионных или литий-полимерных ячеек, которое составляет 3,7 В , тогда как на выходной порт подаётся повышенное напряжение 5 В , 9 В , 12 В или 20 В через встроенный повышающий преобразователь DC/DC.

Чтобы получить достоверное время работы портативной нагрузки, расчёт выполняется через перевод миллиампер-часов в ампер-часы и вычисление реальной энергоёмкости при напряжении ячеек 3,7 В :

• Перевод паспортной ёмкости: 20000 мА·ч / 1000 = 20 А·ч .
• Расчёт номинального запаса энергии встроенных ячеек: 20 А·ч × 3,7 В = 74 Вт·ч .
• Учёт КПД повышающего преобразователя повербанка и потерь в кабеле (обычно суммарный коэффициент отдачи составляет около 0,85 при коэффициенте DoD 0,95 , ограниченном встроенной платой BMS): 74 Вт·ч × 0,85 × 0,95 ≈ 59,75 Вт·ч полезной энергии на выходном разъёме.
• Определение времени работы: если к выходу повербанка через триггер или протокол быстрой зарядки подключён офисный ноутбук со средним потреблением 25 Вт (или роутер с оптическим терминалом суммарной мощностью 12 Вт ), время автономной работы составит 59,75 Вт·ч / 25 Вт ≈ 2,39 часа для ноутбука и 59,75 Вт·ч / 12 Вт ≈ 4,98 часа для сетевого оборудования.

Если бы в базовую формулу ошибочно подставили ёмкость 20 А·ч вместе с выходным напряжением порта 12 В или 20 В , расчётная энергоёмкость оказалась бы завышенной в 3-5 раз.

Аналогичный энергетический подход применяется при расчёте времени работы дома или квартиры от стационарных бытовых СНЭ и портативных зарядных электростанций, построенных на базе высоковольтных или 48-вольтовых литий-железо-фосфатных модулей LiFePO4. Например, для домашней СНЭ с аккумуляторным блоком напряжением 48 В (или 51,2 В для 16 ячеек LiFePO4) и ёмкостью 100 А·ч полный номинальный запас энергии равен 51,2 В × 100 А·ч = 5120 Вт·ч ( 5,12 кВт·ч ). Литиевые модули допускают штатную глубину разряда DoD на уровне 0,9 (90 %) без ускоренной деградации, а КПД современного гибридного инвертора на 48 В составляет около 0,92 .

При питании выделенной группы бытовых нагрузок (холодильник, освещение, система отопления, водоснабжение и связь) со средней суммарной мощностью 450 Вт полезная отдача системы составит 5120 Вт·ч × 0,9 × 0,92 = 4239,36 Вт·ч , что обеспечит 4239,36 Вт·ч / 450 Вт ≈ 9,42 часа непрерывного автономного электроснабжения.

В сводной таблице сопоставлены входные параметры, применённые поправочные коэффициенты и итоговое расчётное время работы для рассмотренных прикладных сценариев:
