Зарядный ток батареи по её ёмкости

Онлайн-калькулятор Qivrora определяет зарядный ток батареи по её ёмкости и заданному коэффициенту зарядки для точной настройки зарядного оборудования. Инструмент выполняет прямое математическое вычисление на основе введённых пользователем параметров и мгновенно выдаёт требуемую силу тока. Этот показатель необходим для выбора подходящего блока питания, настройки лабораторного источника или выставления ограничений на регулируемом зарядном устройстве. Расчёт применим к аккумуляторам различного назначения, от компактных элементов питания до тяговых и стартерных сборок.

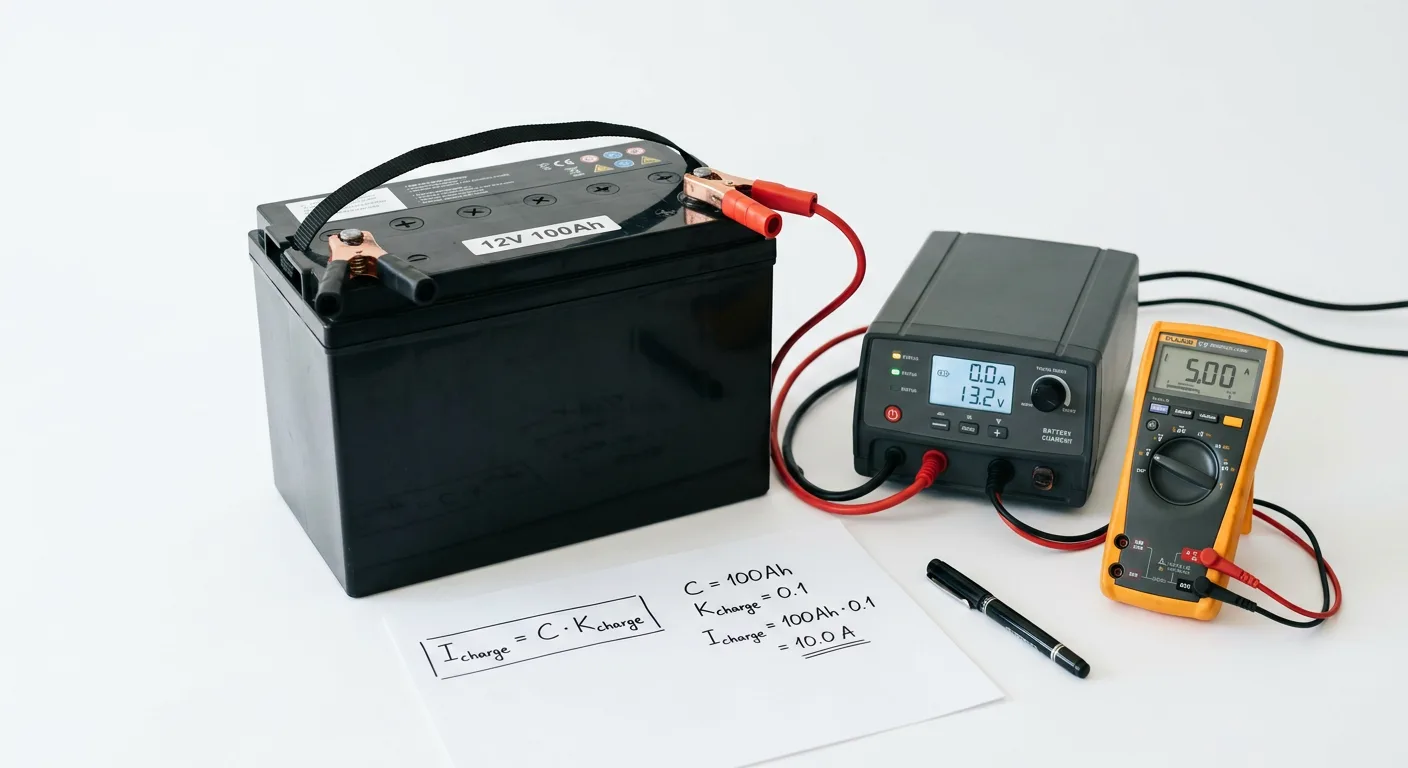

Для получения результата достаточно указать два исходных параметра: ёмкость аккумулятора и требуемый коэффициент заряда.

Точный подбор силы тока напрямую влияет на безопасность эксплуатации и срок службы накопителя энергии. Превышение допустимого порога вызывает перегрев на внутреннем сопротивлении и ускоренную деградацию химических элементов, а чрезмерно низкий ток приводит к затягиванию процесса и неполному восполнению ёмкости. Вычисленное значение задаёт рабочий предел тока, при котором аккумулятор полностью набирает заряд без термических и электрохимических перегрузок.

Исходные параметры и единицы измерения при расчёте зарядного тока

Для точного вычисления электрических режимов необходимо правильно оперировать физическими величинами и их размерностями. Все параметры в расчёте напрямую связаны между собой: входные данные задают энергетический объём накопителя и интенсивность его пополнения, а выходной показатель определяет электрическую нагрузку, которую должно обеспечивать зарядное оборудование.

Ёмкость аккумулятора

Ёмкость отражает количество электрического заряда, которое способен накопить и отдать источник питания при полном цикле разряда. В технической документации и на корпусе изделия указывается номинальная ёмкость - эталонное значение, заложенное производителем для нового элемента при стандартных температурных условиях и фиксированном токе разряда.

В процессе эксплуатации по мере старения химических компонентов и роста количества пройденных циклов формируется остаточная ёмкость. Это фактический объём заряда, который батарея способна удержать на текущий момент времени. При подборе тока для бывших в употреблении или частично изношенных накопителей в качестве исходного параметра опираются именно на реальную остаточную ёмкость, полученную путём контрольного разряда, а не на заводскую маркировку.

На практике для измерения этого параметра применяются две основные производные единицы:

• Ампер-час (А·ч или Ah) - базовая внесистемная единица измерения электрического заряда, используемая для маркировки автомобильных, тяговых, стационарных и резервных батарей. Батарея на 1 А·ч способна отдавать ток силой 1 А на протяжении одного часа.
• Миллиампер-час (мА·ч или mAh) - дольная единица, составляющая тысячную часть от ампер-часа. Она применяется для малогабаритных элементов питания, портативной электроники и одиночных цилиндрических или призматических ячеек.

Между этими единицами действует строгое десятичное соотношение: 1 А·ч = 1000 мА·ч. Для перевода значения из миллиампер-часов в ампер-часы числовое значение делят на 1000, а при обратном переходе - умножают на 1000.

Коэффициент заряда

Коэффициент заряда (C-Rate или C-рейтинг) - это безразмерная или относительная величина, которая связывает силу подаваемого тока с ёмкостью самого накопителя. Этот показатель нормирует интенсивность процесса и позволяет задавать режим зарядки независимо от физических габаритов и абсолютного объёма батареи.

В электротехнике допустимый ток принято выражать двумя эквивалентными способами: в долях от ёмкости C (например, 0.1C) или в процентах (% от C). За базовую единицу 1C (или 100% от C) принимается такой ток, численное значение которого в точности равно номинальной ёмкости аккумулятора. Соответственно, режим 0.1C означает подачу тока, равного одной десятой доле от паспортной ёмкости, что полностью идентично записи 10% от C.

Сила зарядного тока

Выходным результатом вычисления выступает сила зарядного тока - физическая величина, показывающая, какое количество электрического заряда проходит через поперечное сечение проводника и поступает на клеммы аккумулятора за одну секунду. Именно этот параметр выставляется на регуляторах силы тока зарядных станций и лабораторных блоков питания.

В зависимости от масштаба задачи и типа заряжаемого элемента результат выражается в следующих единицах:

• Амперы (А) - основная единица измерения силы электрического тока в системе СИ. Используется при настройке оборудования для обслуживания ёмких сборок и силовых аккумуляторов.
• Миллиамперы (мА) - тысячная доля ампера (1 А = 1000 мА). Применяется при работе с компактными аккумуляторами небольшой ёмкости, где требуется высокая точность дозирования малых токов.

Сводные характеристики всех величин, участвующих в определении электрического режима, представлены в таблице ниже.

Формулы расчёта силы тока по ёмкости и коэффициенту зарядки

Математическое определение требуемой силы электрического тока строится на прямой пропорциональной зависимости между ёмкостью накопителя и выбранной интенсивностью восполнения заряда. Чем выше ёмкость батареи при неизменном коэффициенте или чем выше заданный коэффициент при фиксированной ёмкости, тем больший ток необходимо подать на клеммы.

В зависимости от того, в каком формате представлен коэффициент заряда в технической документации или условиях задачи, применяются три взаимосвязанные расчётные формулы.

Базовая формула расчёта через C-рейтинг

При использовании стандартизированного коэффициента C-Rate, выраженного в десятичных долях от ёмкости, вычисление выполняется путём прямого умножения входных параметров:

I = C × k

Переменные в данном выражении имеют следующие значения:

• I - искомая сила зарядного тока (выражается в А или мА);
• C - численное значение ёмкости аккумуляторной батареи (в А·ч или мА·ч);
• k - безразмерный коэффициент заряда в долях от C (например, 0.05, 0.1, 0.5 или 1).

Строго говоря, с точки зрения физической размерности для перевода ампер-часов в амперы показатель ёмкости делится на эталонное время, равное 1 часу, и умножается на безразмерный множитель k. В прикладных инженерных вычислениях деление на единицу времени опускается, а формула сводится к перемножению числовых значений ёмкости и долевого коэффициента.

Формула расчёта при задании коэффициента в процентах

В бытовой практике и эксплуатационных инструкциях норматив зарядного тока часто указывается не в долях C, а в процентах от номинальной ёмкости. Чтобы перевести процентную ставку в расчётную долю, в математическое выражение вводится деление на 100%:

I = (C × P) / 100%

Расшифровка элементов процентной формулы:

• I - расчётная сила тока зарядки (А или мА);
• C - ёмкость обслуживаемого аккумулятора (А·ч или мА·ч);
• P - заданный процент от ёмкости батареи (например, 5%, 10%, 20% или 50%).

Оба математических выражения дают идентичный результат, поскольку отношение P / 100% в точности равно безразмерному коэффициенту k.

Классическое правило 10% от ёмкости (десятичный ток)

В электротехнике базовым ориентиром для стандартного обслуживания многих типов традиционных аккумуляторов выступает так называемый десятичный ток. Это режим, при котором на клеммы подаётся сила тока, численно равная одной десятой части (10%) от ёмкости батареи, что соответствует коэффициенту 0.1C.

Если подставить значение k = 0.1 в базовую формулу или значение P = 10% в процентную формулу, выражение упрощается до деления ёмкости на десять:

I = C / 10

Вычисление по правилу десятичного тока позволяет мгновенно определить рабочий параметр без промежуточных операций: достаточно перенести десятичную запятую в численном показателе ёмкости на один разряд влево.

Соответствие единиц измерения при подстановке данных

При выполнении расчётов по любой из приведённых формул критически важно соблюдать однородность размерностей на входе и выходе. Коэффициенты k и P являются безразмерными множителями и не меняют порядок рассчитываемой величины, поэтому единица измерения итогового тока напрямую зависит от того, в каких единицах была подставлена ёмкость.

Правила согласования размерностей и переводные соотношения приведены в таблице ниже.

Частая ошибка при ручных вычислениях возникает, когда ёмкость малогабаритного элемента подставляется в формулу в миллиампер-часах (например, 1500 мА·ч), а полученное число (150 при коэффициенте 0.1C) ошибочно интерпретируется как амперы. Если шкала зарядного устройства проградуирована в амперах, а исходная ёмкость на корпусе элемента питания указана в миллиампер-часах, необходимо либо предварительно разделить ёмкость на 1000 до подстановки в формулу, либо разделить на 1000 уже полученный в миллиамперах результат.

Выбор коэффициента зарядки в зависимости от химического типа аккумулятора

После приведения ёмкости к нужной размерности для подстановки в формулу необходимо задать корректный безразмерный множитель. Выбор коэффициента заряда напрямую определяется электрохимической системой накопителя энергии. Первичным источником точных параметров для конкретного элемента питания всегда выступает технический паспорт производителя - datasheet, в котором регламентированы номинальные и предельно допустимые токи.

При отсутствии технической документации на конкретную модель применяются отраслевые нормативы для соответствующего химического типа АКБ. В таблице ниже систематизированы базовые коэффициенты и рабочие диапазоны для основных категорий элементов питания.

Свинцово-кислотные батареи различных конструкций

Традиционные свинцово-кислотные аккумуляторы с жидким электролитом категории WET, обслуживаемые и необслуживаемые модели SLA, стартерные автомобильные батареи 12В, усовершенствованные АКБ типа EFB, а также панцирные и корпусные тяговые накопители рассчитываются по классическому нормативу 0.1C. Этот же базовый показатель в 10% от ёмкости применяется при подборе тока для стандартных батарей, устанавливаемых в ИБП. При таком соотношении электрохимическое восстановление сульфата свинца на пластинах происходит равномерно и без избыточного выделения тепла.

Герметизированные клапанно-регулируемые модификации AGM и гелевые аккумуляторы GEL также имеют базовый расчётный коэффициент 0.1C, но отличаются повышенной чувствительностью к превышению максимального тока. Внутри таких корпусов электролит находится в связанном состоянии - удерживается в порах стекловолоконных сепараторов или сгущен до состояния геля. В конструкции реализован замкнутый цикл рекомбинации газов, который справляется с отводом кислорода и водорода только при умеренной скорости реакции. Превышение допустимого порога тока блокирует нормальную рекомбинацию, вызывает необратимое высыхание рабочего вещества и приводит к механическому вздутию герметичного корпуса. Для малогабаритных герметизированных блоков предельное значение пускового тока заряда производитель часто наносит прямо на лицевую панель корпуса в виде параметра Initial Current.

Литиевые электрохимические системы

Литиевые накопители энергии обладают высокой плотностью тока и минимальным внутренним сопротивлением, поэтому для них применяются существенно более высокие множители при расчёте:

• Цилиндрические и призматические элементы Li-ion, включая распространённый типоразмер 18650, а также пакетные ячейки Li-Pol в стандартном цикле рассчитываются с коэффициентом 0.5C, что составляет 50% от их номинальной ёмкости. В зависимости от конструктивного исполнения конкретной ячейки - высокотоковая или высокоёмкая модель по данным datasheet - допустимый диапазон коэффициента простирается до 1C.
• Аккумуляторы системы LiFePO4 отличаются высокой термической и химической стабильностью кристаллической решётки катода. Для этой группы стандартный рабочий диапазон коэффициентов при вычислении тока составляет 0.5C-1C, что позволяет восполнять ёмкость за один-два часа без ущерба для ресурса ячеек.

Никелевые и щелочные аккумуляторы

Дисковые, цилиндрические и прямоугольные щелочные АКБ, к которым относятся промышленные и бытовые элементы систем Ni-Cd и Ni-MH, в стандартном режиме требуют расчёта силы тока с коэффициентом 0.1C. Химические процессы в щелочном электролите протекают с выделением тепла на завершающем этапе восполнения ёмкости, поэтому десятичный ток остаётся базовым ориентиром для безопасной эксплуатации элементов без сложной автоматики контроля.

Наряду с основным режимом для систем Ni-MH и Ni-Cd в расчётах используется пониженный коэффициент 0.05C, соответствующий 5% от ёмкости. Такой показатель задаёт капельный заряд, который применяется для медленного дозаряда малым током или компенсации естественного саморазряда никелевых элементов. Точный выбор между 0.05C и 0.1C зависит от назначения аккумуляторной сборки и алгоритма работы используемого зарядного оборудования.

Коэффициенты для щадящего, стандартного и ускоренного режимов заряда

Помимо химической системы накопителя, выбор коэффициента для вычисления силы тока напрямую зависит от текущего эксплуатационного состояния батареи и требуемого времени восполнения энергии. Одна и та же аккумуляторная сборка при разных сценариях обслуживания рассчитывается с отличающимися множителями. Регулировка этого входного параметра позволяет адаптировать токовую нагрузку под физический износ ячеек, внешние температурные условия и технические возможности аппаратной обвязки.

Стандартный режим заряда

Стандартный режим ориентирован на оптимальный баланс между скоростью восполнения ёмкости и сохранением максимального рабочего ресурса накопителя. При таком подходе в расчёт закладывается номинальный паспортный коэффициент, рекомендованный производителем для повседневной циклической эксплуатации исправной батареи при нормальной комнатной температуре.

Вычисленный для стандартного режима ток обеспечивает равномерное протекание электрохимических реакций по всему объёму активной массы электродов. Тепловыделение на элементах остаётся в пределах естественного рассеивания, что исключает локальные термические напряжения и замедляет деградацию сепаратора от цикла к циклу.

Щадящая зарядка и режим предзарядки

Снижение расчётного коэффициента до диапазона 0.02C-0.05C (от 2% до 5% от ёмкости) переводит процесс в щадящий режим или формирует этап предварительного заряда малым током. Такой расчёт необходим в тех случаях, когда подача стандартной токовой нагрузки способна вызвать резкую просадку параметров или необратимое повреждение внутренней структуры элемента.

Применение пониженных коэффициентов 0.02C-0.05C технически обосновано в трёх эксплуатационных ситуациях:

• Вывод аккумулятора из состояния глубокого разряда, когда напряжение на клеммах опустилось ниже допустимого рабочего порога и подача номинального тока приводит к нестабильным химическим процессам на электродах.
• Обслуживание изношенных батарей с низким показателем SoH, у которых уменьшилась эффективная площадь рабочих пластин и возросли потери на преобразование энергии.
• Восполнение заряда при пониженной температуре окружающей среды, когда вязкость электролита увеличивается, а скорость диффузии ионов существенно замедляется.

Предзарядка малым током позволяет плавно поднять напряжение глубоко разряженной ячейки до минимального рабочего уровня и прогреть электролит за счёт протекания слабой реакции, после чего допускается перерасчёт силы тока по стандартному коэффициенту.

Ускоренная и быстрая зарядка

Для сокращения времени простоя оборудования применяются повышенные коэффициенты - 0.5C, 1C и выше, если это прямо допускается технической документацией конкретной модели АКБ. Увеличение множителя пропорционально поднимает расчётную силу тока, однако возможность безопасного применения полученного значения жёстко лимитируется физическими и аппаратными факторами.

Перед заданием высокого коэффициента для ускоренного режима необходимо учитывать три технических требования:

• Низкое внутреннее сопротивление элементов: при протекании большого тока через ячейку с высоким импедансом значительная часть энергии преобразуется в тепло, поэтому быстрый заряд допустим только для кондиционных низкоомных аккумуляторов.
• Строгий температурный режим: форсированная подача тока требует предварительного нахождения батареи в оптимальном тепловом окне, так как при низких температурах высокий ток вызывает мгновенное осаждение металлического налёта на аноде, а при высоких - ускоряет тепловой разгон.
• Ограничения платы защиты: в сборках, оснащённых системой BMS, расчётный ток ускоренного заряда не должен превышать максимальный длительный ток зарядного канала силовых ключей платы, иначе защита разомкнёт цепь по перегрузке.

Поддерживающая буферная зарядка

В системах бесперебойного питания, охранной сигнализации и телекоммуникационном оборудовании аккумуляторы постоянно находятся под напряжением в режиме ожидания. Для компенсации естественного саморазряда полностью заряженной батареи применяется поддерживающая буферная зарядка либо капельный режим, где расчёт тока ведётся с минимальными коэффициентами порядка 0.02C-0.05C и ниже в зависимости от регламента конкретной резервной установки.

Такой малый ток не предназначен для быстрого восполнения ёмкости с нуля, но позволяет удерживать накопитель в состоянии полной готовности без перезаряда и разрушения решёток электродов при длительном простое.

Сравнение основных режимов заряда по величине коэффициента и условиям их практического назначения приведено в сводной таблице:

Интерпретация результата и применение расчётного тока на практике

Полученное расчётное значение показывает максимальную силу тока, которую необходимо подать на клеммы аккумулятора в основной фазе восполнения заряда. Этот параметр выступает главным ориентиром при подборе силовой аппаратуры и задании рабочих уставок перед запуском процесса.

Настройка зарядного оборудования и выбор источника питания

Практическое применение результата зависит от типа используемого оборудования и способа управления токовой нагрузкой:

• На ручных и лабораторных источниках питания рассчитанная величина выставляется регулятором ограничения выходного тока до подключения батареи или сразу после замыкания цепи.
• В программируемых автоматических зарядных устройствах полученное число вводится в меню настроек профиля для выбранного канала или выбирается ближайшее меньшее фиксированное значение из доступного ряда переключателей.
• При подборе нерегулируемого сетевого адаптера или специализированного контроллера заряда его паспортный максимальный выходной ток должен соответствовать расчётному показателю и не превышать предельно допустимый лимит для конкретной батареи. Если источник питания способен выдать меньший ток, чем требуется по расчёту, зарядка пройдёт безопасно, но время полного цикла пропорционально увеличится.

Поведение тока в многоступенчатых профилях зарядки

Рассчитанный ток не остаётся неизменным на протяжении всего времени подключения к сети. В аппаратуре с двухэтапным алгоритмом CC/CV фактическая сила тока меняется в зависимости от текущей степени заряженности SoC.

На первом этапе действует фаза стабилизации по току CC. Зарядное устройство принудительно удерживает силу тока на постоянном уровне, который равен вычисленному значению. По мере накопления заряда напряжение на клеммах аккумулятора постепенно растёт. Эта стадия продолжается до тех пор, пока напряжение не достигнет верхнего порога, заданного для конкретного химического типа элемента.

После достижения предельного напряжения устройство переключается в фазу стабилизации по напряжению CV. Контроллер фиксирует напряжение на постоянной отметке, а зарядный ток начинает плавно снижаться по мере насыщения активной массы и роста SoC. Когда ток падает до минимального порогового уровня, процесс восполнения ёмкости считается завершённым. Таким образом, найденное по формуле значение задаёт рабочий потолок именно для первой, наиболее нагруженной стадии CC.

Учёт конфигурации аккумуляторной сборки

При обслуживании составных батарей, собранных из нескольких одиночных элементов, интерпретация расчётного тока зависит от схемы коммутации ячеек внутри корпуса. Маркировка сборок содержит указание на последовательное соединение S и параллельное соединение P, которые по-разному влияют на итоговую ёмкость и требуемый ток.

Зависимость расчётных параметров от архитектуры аккумуляторной батареи представлена в таблице:

Если в расчёт подставляется уже известная суммарная ёмкость готовой сборки, указанная на её корпусе, дополнительная корректировка на количество параллельных ветвей не требуется - формула сразу выдаёт общий рабочий ток для всей батареи в целом.

Практические примеры расчёта зарядного тока для разных батарей

Ниже представлены пошаговые вычисления рабочих токов для наиболее распространённых типов аккумуляторов. В каждом сценарии исходная паспортная ёмкость подставляется в базовую формулу совместно с коэффициентом, который соответствует химии элемента и выбранному режиму восстановления заряда.

Автомобильный свинцово-кислотный аккумулятор 60 А·ч

Для обслуживания классической стартерной батареи ёмкостью 60 А·ч расчёт выполняется в двух вариантах: для основного цикла восполнения ёмкости и для щадящего режима.

При стандартной зарядке используется коэффициент 0.1C (10% от номинальной ёмкости):

• Исходные данные: C = 60 А·ч, k = 0.1 (или P = 10%).
• Вычисление через доли: I = 60 × 0.1 = 6 А.
• Вычисление через проценты: I = (60 × 10) / 100% = 6 А.

Если требуется щадящий режим (например, для предварительного этапа после глубокого разряда), применяется сниженный коэффициент 0.05C (5%):

• Исходные данные: C = 60 А·ч, k = 0.05 (или P = 5%).
• Вычисление: I = 60 × 0.05 = 3 А.

Полученные значения 6 А и 3 А выставляются в качестве верхнего предела силы тока на зарядном устройстве перед началом соответствующего этапа.

Аккумулятор AGM для ИБП ёмкостью 7 А·ч

Герметизированные свинцово-кислотные батареи AGM, применяемые в блоках бесперебойного питания, чувствительны к превышению токовых нагрузок. Для стандартной модели на 7 А·ч выбирается коэффициент 0.1C.

Подстановка параметров в формулу даёт следующий результат: I = 7 × 0.1 = 0.7 А. При настройке аппаратуры с индикацией в миллиамперах полученная величина переводится в дольные единицы: 0.7 А × 1000 = 700 мА. Именно этот порог предотвращает избыточный нагрев замкнутого корпуса батареи.

Цилиндрическая ячейка Li-ion 18650 ёмкостью 2500 мА·ч

На корпусах компактных литий-ионных элементов ёмкость обычно маркируется в миллиампер-часах. Для одиночной ячейки типоразмера 18650 на 2500 мА·ч (что эквивалентно 2.5 А·ч) стандартный режим восстановления энергии предполагает коэффициент 0.5C (50%).

Вычисление можно провести напрямую в исходных единицах или с предварительным переводом в ампер-часы:

• Расчёт в миллиамперах: I = 2500 × 0.5 = 1250 мА.
• Расчёт в амперах: I = 2.5 × 0.5 = 1.25 А.

Оба выражения описывают одну и ту же физическую величину. При выборе слота в специализированном зарядном устройстве достаточно установить ближайшее доступное значение, не превышающее 1.25 А (например, профиль на 1 А или 1000 мА).

Тяговый аккумулятор LiFePO4 ёмкостью 100 А·ч

Силовые литий-железо-фосфатные сборки большой ёмкости допускают широкий диапазон входных токов. Для батареи на 100 А·ч рассмотрим два эксплуатационных сценария: умеренный режим с коэффициентом 0.2C (20%) при наличии запаса времени и стандартный режим 0.5C (50%) для быстрого ввода в строй.

В первом случае расчётный ток составит: I = 100 × 0.2 = 20 А. Такой режим снижает нагрузку на силовую проводку и позволяет использовать менее мощный сетевой источник питания. Во втором сценарии подстановка коэффициента 0.5 даёт: I = 100 × 0.5 = 50 А. Для реализации второго варианта внешнее зарядное устройство и внутренняя плата управления батареей должны быть рассчитаны на длительное пропускание тока силой не менее 50 А.

Все рассмотренные расчётные случаи сведены в общую справочную таблицу:

Последствия неправильного выбора зарядного тока и контроль процесса

Отклонение фактической силы тока от расчётного значения в большую или меньшую сторону нарушает нормальное протекание электрохимических реакций внутри аккумулятора. Соблюдение вычисленного параметра критично как для сохранения рабочего ресурса элементов, так и для предотвращения аварийных режимов при эксплуатации зарядного оборудования.

Риски превышения допустимого зарядного тока

Выбор завышенного коэффициента и подача тока, превышающего паспортные допуски для конкретной химии, приводит к ускоренному износу накопителя. Поскольку каждый элемент обладает внутренним электрическим сопротивлением, прохождение через него избыточного тока вызывает интенсивное выделение тепла. Перегрев запускает цепную реакцию разрушения внутренней структуры батареи.

При систематическом или кратковременном превышении расчётного тока возникают следующие технические проблемы:

• Перегрев на внутреннем сопротивлении: избыточная тепловая нагрузка разрушает сепараторы, ухудшает проводимость электролита и ускоряет старение химических компонентов.
• Интенсивное газообразование и кипение электролита: в жидкостных свинцово-кислотных АКБ избыток энергии расходуется на электролиз воды с выделением водорода и кислорода, что приводит к падению уровня жидкости и оголению свинцовых пластин.
• Рост внутреннего давления: в герметизированных конструкциях типа AGM и GEL скорость выделения газов при высоком токе превышает способность к их рекомбинации, что вызывает срабатывание аварийных клапанов, высыхание стекломатов или геля и механическое вздутие корпуса.
• Деградация активной массы: при форсированном заряде происходит осыпание рабочего слоя с электродов свинцовых батарей, а в элементах Li-ion и Li-Pol - осаждение металлического лития на аноде с риском внутреннего короткого замыкания.
• Сокращение количества циклов заряд-разряд: совокупное воздействие температуры и структурных повреждений снижает общий эксплуатационный ресурс батареи в несколько раз по сравнению с номинальным.

Последствия заниженного тока и хронического недозаряда

Установка чрезмерно низкого зарядного тока при ограниченном времени подключения к сети не позволяет восполнить полный объём энергии. Кроме того, на сильно изношенных батареях с высоким током саморазряда малый ток может полностью уходить на компенсацию внутренних потерь и нагрев, не доводя степень заряженности до 100%.

В жидкостных свинцово-кислотных, EFB, AGM и гелевых АКБ длительное нахождение в частично разряженном состоянии вызывает сульфатацию пластин. Мелкие кристаллы сульфата свинца, образующиеся при обычном разряде, без своевременного и полного восполнения энергии объединяются в крупные нерастворимые структуры. Эти отложения перекрывают поры активной массы и изолируют рабочую поверхность электродов от электролита. В результате сульфатации и хронического недозаряда необратимо снижается доступная ёмкость и падает максимальный пусковой ток.

Для быстрой оценки характера отклонений и их влияния на различные типы элементов ниже приведена сводная таблица:

Аппаратный контроль параметров и инструментальная проверка

Для безопасного поддержания рассчитанного режима используются встроенные электронные узлы защиты и внешние измерительные приборы. Многоячеечные сборки на базе элементов Li-ion, Li-Pol и LiFePO4 обязательно оснащаются платой BMS, которая непрерывно отслеживает силу протекающего тока и напряжение на каждой группе элементов. Если фактический ток от зарядного устройства превышает допустимый предел для данной сборки, BMS принудительно размыкает силовую цепь.

Важную роль в полном и безопасном восполнении ёмкости играет балансировка ячеек. Из-за небольшого разброса параметров отдельные секции в последовательной цепи набирают заряд быстрее остальных. Балансировочный узел выравнивает напряжение между ячейками в конце цикла, не допуская перезаряда лидирующих элементов, пока отстающие добирают ёмкость.

Контроль теплового режима осуществляется через выносной или встроенный датчик температуры, который закрепляется непосредственно на корпусе аккумулятора или внутри сборки. При нагреве элементов выше допустимого порога контроллер заряда или плата защиты снижает силу тока либо полностью останавливает процесс до остывания батареи.

При использовании блоков питания с ручной регулировкой или отсутствии встроенного амперметра на зарядном устройстве требуется внешняя проверка тока мультиметром. Для прямого измерения прибор переводится в режим измерения постоянного тока, щупы переставляются в соответствующее силовое гнездо, а сам мультиметр подключается в разрыв одного из зарядных проводов последовательно с нагрузкой. Такая проверка на начальном этапе фазы CC позволяет убедиться, что фактический ток в цепи точно соответствует предварительно рассчитанному значению.
