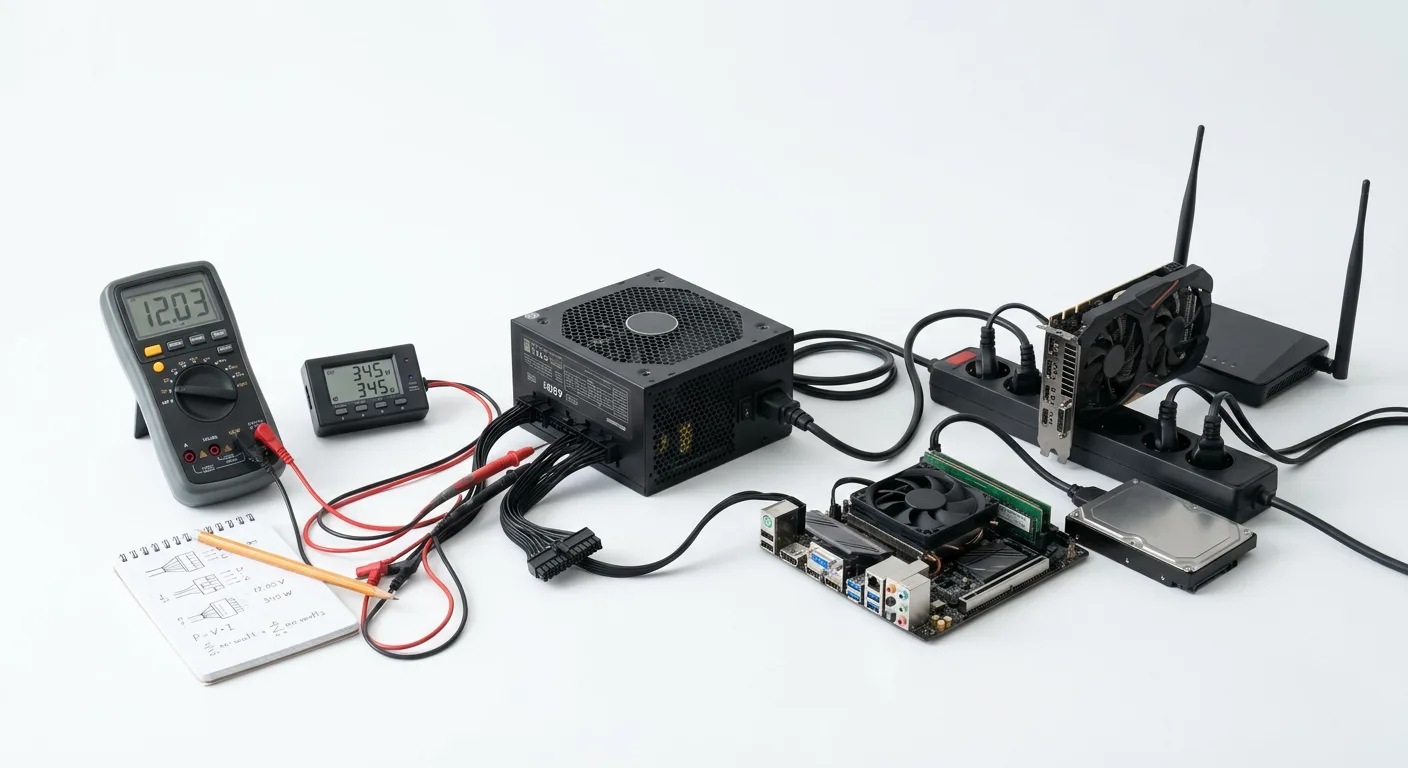

Требуемая мощность блока питания по нагрузке устройства

Требуемая мощность блока питания по нагрузке устройства вычисляется онлайн путём сложения энергопотребления всех подключаемых к линии узлов с учётом технологического запаса. Калькулятор принимает на вход показатели отдельных потребителей в ваттах или значения силы тока и рабочего напряжения для автоматического пересчёта. В результате формируется точный расчётный номинал источника питания в ваттах (Вт) или киловаттах (кВт). Этот итоговый показатель позволяет подобрать оборудование, способное работать в штатном режиме без риска перегрузки при одновременном включении всех компонентов цепи.

Работа впритык на пределе возможностей приводит к перегреву силовых элементов, просадкам выходного напряжения и аварийному отключению защиты при малейшем скачке потребления.

При подборе источника электропитания важно разделять фактическое потребление цепи и паспортные характеристики самого преобразователя. В технических спецификациях фигурируют три базовых показателя, определяющих режим эксплуатации электрической схемы:

• Расчётная нагрузка потребителей - суммарная мощность, которую забирают все подключённые приборы или компьютерные комплектующие при одновременной работе.
• Номинальная мощность блока питания - рабочий показатель в ваттах, который источник способен выдавать в длительном непрерывном режиме без деградации компонентов и выхода параметров тока за допустимые пределы.
• Пиковая мощность - максимальная нагрузка, которую устройство выдерживает лишь кратковременно (от долей секунды до нескольких секунд) во время пусковых токов или импульсных скачков потребления.

Номинальная мощность выбираемого блока питания всегда должна превышать суммарную расчётную нагрузку потребителей на величину заложенного резерва. Ориентироваться при покупке или проектировании на пиковые значения источника питания нельзя, так как этот параметр отражает только кратковременную перегрузочную способность, а не рабочий ресурс устройства.

Методология и формулы расчёта мощности блока питания по суммарной нагрузке

Базовый алгоритм определения требуемого номинала строится на сложении энергопотребления всех узлов, которые могут работать одновременно, и последующем умножении полученной суммы на коэффициент запаса мощности. Этот математический принцип применяется для любых электрических цепей - от слаботочных систем до многокомпонентного оборудования.

Основная формула расчёта необходимого номинала выглядит следующим образом:

P_БП = (Σ P_нагр) × K_запаса

В этом выражении задействованы три базовые переменные:

• P_БП - искомая расчётная мощность источника питания в ваттах (Вт).
• Σ P_нагр - арифметическая сумма мощностей всех подключаемых к линии потребителей ( P_1 + P_2 + ... + P_n ), выраженная в ваттах (Вт).
• K_запаса - безразмерный коэффициент резерва мощности (например, значение 1.25 соответствует резерву в 25%, а 1.3 - запасу в 30%).

Если к единому источнику подключаются три потребителя на 45 Вт, 60 Вт и 95 Вт, их суммарная нагрузка ( Σ P_нагр ) составит 200 Вт. При использовании учебного коэффициента запаса 1.25 расчётное значение P_БП будет равно 200 × 1.25 = 250 Вт . Если полученное число не совпадает со стандартным заводским рядом номиналов, округление всегда выполняется в большую сторону до ближайшего доступного значения.

Перевод силы тока и напряжения в мощность для цепей постоянного тока

В технической документации многих потребителей вместо готового показателя в ваттах указываются только рабочее напряжение в вольтах (В) и потребляемый ток в амперах (А). Перед подстановкой таких данных в общую сумму их необходимо перевести в единую единицу измерения - ватты.

Для цепей постоянного тока активная мощность вычисляется путём прямого перемножения напряжения и силы тока:

P = U × I

Переменные в формуле имеют следующее значение:

• P - потребляемая устройством мощность (Вт).
• U - номинальное напряжение питания на выходе источника или входе потребителя (В).
• I - максимальный рабочий ток, потребляемый нагрузкой (А).

Например, устройство с питанием от шины 12 В и током потребления 2.5 А создаёт нагрузку 12 × 2.5 = 30 Вт . Если ток в спецификации указан в миллиамперах (мА), перед умножением его нужно разделить на 1000: при напряжении 24 В и токе 500 мА (0.5 А) расчётная нагрузка составит 24 × 0.5 = 12 Вт .

Соотношение активной и полной мощности в сетях переменного тока

При расчёте параметров в цепях переменного тока важно разделять полную мощность, измеряемую в вольт-амперах (ВА), и активную мощность в ваттах (Вт). В нагрузках с реактивной составляющей часть энергии расходуется на создание электромагнитных полей, из-за чего возникает фазовый сдвиг между током и напряжением. Отношение активной составляющей к полной определяется через коэффициент мощности - cos φ или Power Factor.

Связь между этими величинами описывается следующими уравнениями:

P = S × cos φ
S = P / cos φ

Параметры в этих выражениях обозначают:

• P - активная мощность, совершающая полезную работу и преобразуемая в тепло, свет или движение (Вт).
• S - полная мощность с учётом реактивной составляющей (ВА).
• cos φ - коэффициент мощности (Power Factor), принимающий значения в диапазоне от 0 до 1.

Для чисто резистивных потребителей без реактивных элементов cos φ равен 1, поэтому значения в ваттах и вольт-амперах численно совпадают. Для сложных электронных схем и двигателей этот показатель ниже единицы. Если устройство потребляет 400 ВА полной мощности при коэффициенте мощности 0.8, его активная нагрузка составляет 400 × 0.8 = 320 Вт . И наоборот: чтобы обеспечить активную нагрузку в 320 Вт при cos φ = 0.8 , источник переменного тока должен быть рассчитан минимум на 320 / 0.8 = 400 ВА полной мощности без учёта дополнительного коэффициента запаса.

Соотношение средней рабочей нагрузки, номинала и кратковременных пиков

В процессе эксплуатации энергопотребление цепи редко остаётся статичным. Для корректного применения формулы расчёта необходимо разделять временные профили нагрузки и сопоставлять их с параметрами выбираемого источника питания.

Использование средней рабочей нагрузки вместо максимальной при подсчёте Σ P_нагр приводит к занижению итогового результата. Даже если оборудование 80% времени потребляет половину от своего максимума, расчёт P_БП выполняется строго по верхней границе длительного потребления всех узлов, а кратковременные импульсные всплески компенсируются заложенным коэффициентом запаса.

Определение исходных данных: сбор показателей потребляемой мощности и пусковых токов

Точность вычисления Σ P_нагр напрямую зависит от того, насколько корректно собраны входные параметры каждого подключаемого потребителя. На практике исходные значения получают тремя путями: изучением технической документации и маркировки на корпусе оборудования, прямым аппаратным замером под нагрузкой или снятием телеметрии через встроенные датчики с помощью диагностического софта. При сборе данных критически важно разделять установившееся энергопотребление в рабочем цикле и кратковременные перегрузки, возникающие в момент старта или резкой смены режима работы.

Чтение паспортных характеристик и шильдиков устройств

Заводская табличка (шильдик) на корпусе прибора или лист спецификации (datasheet) содержат базовые электрические параметры, на которые рассчитана схемотехника устройства. Производители маркируют требования к питанию в разном формате в зависимости от класса оборудования, поэтому перед подстановкой чисел в расчётную формулу данные необходимо правильно интерпретировать и привести к единому знаменателю в ваттах.

На заводской маркировке и в паспортах изделий встречаются следующие обозначения входных характеристик:

• Номинальная потребляемая мощность (Rated Power, Power Consumption, P ) - указывается напрямую в ваттах (Вт, W) или киловаттах (кВт, kW). Если на устройстве приведено только одно значение мощности без уточнений, оно соответствует максимальному длительному потреблению в штатном режиме.
• Рабочее напряжение (Input Voltage, Rated Voltage, U ) - обозначается в вольтах (В, V) с указанием типа тока: переменный (AC или символ ~ ) либо постоянный (DC или символ ⎓ ). Для низковольтных потребителей значение должно строго совпадать с выходным напряжением подбираемого источника питания.
• Номинальный потребляемый ток (Rated Current, Input Current, I ) - фиксируется в амперах (А, A) или миллиамперах (мА, mA; 1 А = 1000 мА ). Если мощность в ваттах на корпусе отсутствует, её вычисляют перемножением указанного напряжения на максимальный потребляемый ток.
• Диапазон входных параметров - на универсальных блоках и модулях часто пишут интервал, например 100-240V ~ 1.5A . В таких случаях указанный ток 1.5 А соответствует максимальному потреблению при нижней границе напряжения ( 100 В ) с учётом внутренних потерь и пускового заряда конденсаторов, поэтому прямое перемножение 240 В × 1.5 А даст многократно завышенный результат. Для таких узлов ориентируются на мощность на выходе (Output) с поправкой на потери преобразования либо выполняют фактический замер.

Если в паспорте прибора указаны раздельно «типичное» (Typical) и «максимальное» (Max) энергопотребление, в сумму Σ P_нагр всегда закладывается максимальный показатель. Ориентация на типичное значение допустима только при оценке суточного расхода электроэнергии, но не при выборе номинала источника питания.

Пусковые токи и мощность индуктивных и электромеханических нагрузок

Паспортная мощность отражает потребление в установившемся режиме, однако устройства с электродвигателями, соленоидами и трансформаторами в момент подачи питания ведут себя иначе. Пока ротор неподвижен, в обмотках отсутствует противо-ЭДС (обратная электродвижущая сила), и ток в цепи ограничивается только малым активным сопротивлением самой медной обмотки. В результате в первые доли секунды или несколько секунд после включения возникает пусковой ток (Inrush Current), который в несколько раз превышает номинальный рабочий показатель.

Повышенная пусковая мощность характерна для следующих категорий электромеханических и индуктивных нагрузок:

• Электродвигатели постоянного и переменного тока, приводы станков, вентиляционные турбины и линейные актуаторы - требуют многократного резерва тока для преодоления инерции покоя ротора и приводимого механизма.
• Циркуляционные и нагнетательные помпы, мембранные и поршневые насосы - испытывают высокое гидравлическое сопротивление жидкости в начальной фазе движения крыльчатки или поршня.
• Компрессоры холодильных установок, кондиционеров и пневмосистем - запускаются под давлением рабочей среды, что создаёт экстремальную кратковременную нагрузку на питающую линию.
• Приводы шпинделя жёстких дисков - при подаче питания бесколлекторный мотор раскручивает пакет магнитных пластин с нуля до рабочей скорости вращения, потребляя на старте в 2-3 раза больше тока по сравнению с режимом чтения или записи данных.

Если источник питания подобран исключительно по рабочему току электромеханического узла, в момент старта произойдёт глубокая просадка напряжения либо мгновенно сработает встроенная защита БП от перегрузки, и устройство не запустится. Когда в системе присутствует несколько таких потребителей (например, массив накопителей с магнитными пластинами или группа насосов), учитывают сценарий их одновременного старта при подаче общего питания. Если нет системы каскадного (поочерёдного) запуска с задержкой по времени, суммарная пусковая мощность всех одновременно стартующих приводов должна укладываться в перегрузочную способность выбранного блока питания либо компенсироваться увеличением K_запаса .

Кратковременные пиковые скачки потребления в микропроцессорных схемах

Сложные цифровые устройства и импульсные микропроцессорные схемы не имеют вращающихся деталей, но формируют другой тип динамических перегрузок - сверхбыстрые пиковые скачки потребления (transient spikes). Современные вычислительные чипы и силовые контроллеры меняют тактовые частоты и задействуют исполнительные блоки за микросекунды в зависимости от текущей вычислительной задачи.

При резком переходе микропроцессорного узла из состояния простоя к максимальной вычислительной нагрузке регуляторы напряжения мгновенно открывают силовые ключи. Из-за высокой скорости нарастания тока в течение интервала от сотен микросекунд до нескольких миллисекунд мгновенная потребляемая мощность способна значительно превышать заявленный паспортный лимит устройства. Ввиду малой длительности такие импульсы не успевают разогреть проводники или радиаторы, но создают ударную нагрузку на выходные конденсаторы и схему стабилизации блока питания.

Обычные бытовые измерительные приборы не фиксируют transient spikes из-за низкой частоты опроса датчиков. Поэтому при расчёте питания для высокопроизводительной микропроцессорной электроники эти микросекундные выбросы закладывают косвенно - путём выбора повышенного коэффициента запаса мощности при расчёте P_БП .

Инструментальный и программный замер фактического энергопотребления

Когда паспортные данные утеряны, нагрузка носит комбинированный характер или требуется узнать реальный расход энергии готовой сборки под максимальной нагрузкой, применяют прямое измерение. В зависимости от архитектуры оборудования используют внешние аппаратные измерители или программные комплексы мониторинга совместно со стресс-тестами.

Замер потребления в режиме простоя или при выполнении лёгких повседневных операций не даёт данных для расчёта номинала БП. Чтобы получить корректное входное значение Σ P_нагр , во время снятия показаний оборудование необходимо принудительно перевести в режим предельной производительности. В вычислительных системах для этого запускают специализированные нагрузочные утилиты, такие как FurMark для графических подсистем или встроенные модули стресс-тестирования в AIDA64, параллельно отслеживая графу максимального зафиксированного значения (Maximum) по датчикам энергопотребления в HWiNFO64.

При использовании бытового ваттметра или умной розетки с энергомониторингом важно учитывать точку замера. Прибор на розетке измеряет мощность, потребляемую существующим блоком питания из внешней сети, а не чистую мощность нагрузки. Если ваттметр на розетке показывает 500 Вт при работе со старым источником питания, реальная нагрузка подключённых к нему внутренних узлов меньше на величину тепловых потерь самого блока (обычно на 10-20% ниже показаний на экране розеточного прибора). При этом подстановка «сырых» показаний ваттметра в качестве Σ P_нагр допустима на практике, так как автоматически формирует дополнительный буфер безопасности при подборе нового источника питания.

Расчёт мощности компьютерного блока питания (PSU) по компонентам системы

При проектировании новой сборки или апгрейде существующей системы аппаратный замер невозможен, поэтому величину Σ P_нагр формируют путём табличного сложения максимальных аппетитов каждого комплектующего. Главная ошибка на этом этапе - использование показателя TDP из кратких прайс-листов магазинов в качестве электрической мощности. Параметр TDP отражает требования к производительности системы охлаждения в базовом режиме работы на штатных частотах, но не показывает, сколько ватт узел забирает от PSU при автоматическом повышении частот под высокой вычислительной нагрузкой.

Основные потребители по линии +12В: CPU и GPU

В архитектуре современного компьютера более 85-90% всей потребляемой энергии приходится на выделенную линию +12В, от которой через преобразователи питания запитаны процессор и графический ускоритель. Именно их предельные рабочие лимиты задают базовую планку для подбора номинала источника питания.

Для семейств Intel Core базовый тепловой пакет соответствует лимиту PL1, тогда как в режиме динамического ускорения частот энергопотребление возрастает до верхнего порога PL2 (Maximum Turbo Power). У актуальных старших моделей с разблокированным множителем разрыв между базовым значением и реальным потреблением в режиме PL2 достигает двукратной величины. В платформе AMD Ryzen граничным ориентиром для расчёта выступает не паспортный TDP, а заводской лимит мощности на сокете - PPT, который по умолчанию выше заявленного теплопакета примерно в 1.35 раза. При сборе исходных данных для калькулятора по конкретной модели CPU необходимо находить в спецификациях или независимых тестах максимальное значение CPU Package Power, соответствующее лимитам PL2 или PPT.

Для дискретных видеокарт серий NVIDIA GeForce RTX, AMD Radeon RX и Intel Arc при суммировании нагрузки учитывают показатель TGP или Total Board Power. В отличие от потребления отдельно взятого графического кристалла, эта характеристика включает затраты энергии на видеопамять, силовую подсистему платы и штатную систему охлаждения ускорителя. Для фабрично разогнанных модификаций с массивными радиаторами и увеличенным количеством разъёмов дополнительного питания значение Total Board Power может быть выше эталонных спецификаций на 10-25%, что проверяется по технической документации конкретной модели на сайте производителя платы.

Вклад вторичных узлов в суммарную нагрузку

Остальные компоненты системного блока потребляют значительно меньше энергии и распределяют нагрузку между каналами +12В, +5В и +3.3В. По отдельности их вклад невелик, однако в насыщенных рабочих станциях с большим массивом дисков, жидкостным охлаждением и обильной иллюминацией суммарная добавка к Σ P_нагр способна превысить сотню ватт.

В таблице приведены ориентировочные значения потребляемой мощности периферийных и системных узлов в режиме активной работы для подстановки в расчётную формулу:

Влияние профиля эксплуатации, разгона и оптимизации

Расчётная сумма максимальных мощностей всех комплектующих отражает теоретический пик, когда абсолютно каждый узел системного блока загружен на 100%. На практике реальное энергопотребление зависит от сценария использования компьютера и настроек микрокода материнской платы:

• В игровых нагрузках основной удар принимает на себя GPU, работающий на пределе лимита TGP, тогда как процессор обычно загружен лишь частично и потребляет существенно меньше верхнего порога PL2 или PPT.
• При профессиональном рендеринге, кодировании видео, компиляции кода или запуске вычислительных симуляций возможна одновременная стопроцентная загрузка как многоядерного CPU, так и графического ускорителя, что выводит фактическое потребление системы вплотную к расчётному максимуму Σ P_нагр .
• Ручной разгон комплектующих (overclocking) со снятием заводских лимитов энергопотребления в BIOS и повышением питающего напряжения приводит к нелинейному росту аппетитов: прибавка тактовой частоты на 5-10% способна увеличить энергопотребление кристалла на 25-40%.
• Процедура андервольтинга (снижение рабочего напряжения при сохранении базовых частот) позволяет урезать фактическое потребление CPU и GPU на 15-25%, однако рассчитывать номинал покупаемого PSU следует строго по штатным заводским максимумам на случай сброса настроек BIOS до состояния по умолчанию.

Для наглядности рассмотрим пример расчёта под производительную рабочую и игровую станцию. В конфигурацию входят: процессор с лимитом PL2 на уровне 253 Вт , видеокарта с показателем Total Board Power 320 Вт , материнская плата ( 50 Вт ), четыре модуля памяти DDR5 ( 4 × 5 Вт = 20 Вт ), два скоростных накопителя M.2 NVMe SSD ( 2 × 10 Вт = 20 Вт ), один классический HDD с учётом стартового тока ( 25 Вт ), система жидкостного охлаждения AIO с помпой и тремя вентиляторами ( 25 Вт ), а также корпусные вентиляторы, ARGB-подсветка и подключённая периферия USB (суммарно 27 Вт ). Сложение всех позиций даёт базовую величину максимальной нагрузки Σ P_нагр = 253 + 320 + 50 + 20 + 20 + 25 + 25 + 27 = 740 Вт . Применяя к найденной сумме стандартный коэффициент запаса 1.3 по базовой формуле P_БП = 740 × 1.3 = 962 Вт , получаем ориентир для выбора ближайшего старшего стандартного номинала компьютерного блока питания - 1000 Вт .

Расчёт низковольтных и промышленных источников питания (12В, 24В, 48В)

В отличие от многоканальных компьютерных блоков, специализированные низковольтные источники питания обычно формируют одну стабилизированную шину постоянного тока: 12 В , 24 В или 48 В . Такой расчёт применяется при подборе сетевых преобразователей AC-DC, понижающих или повышающих модулей DC-DC, а также импульсных и линейных блоков питания в корпусном, герметичном исполнении или для монтажа на DIN-рейку внутри электрощитов.

Архитектура источника напрямую влияет на выбираемый при вычислениях коэффициент запаса. Импульсные модели отличаются компактностью и высоким КПД, но при перегрузке уходят в защиту, а при работе на пределе в закрытом щите перегреваются. Линейные трансформаторные блоки питания применяются для оборудования, чувствительного к высокочастотным помехам (измерительные датчики, аудиосистемы), и лучше переносят кратковременные перегрузки, однако выделяют больше тепла на регулирующих элементах. Для моделей на DIN-рейку, эксплуатируемых в плотно скомпонованных шкафах автоматики без принудительной вентиляции, к суммарной нагрузке закладывают повышенный резерв мощности от 1.3 до 1.5 , компенсирующий температурное снижение выходных характеристик (дерейтинг).

Суммирование нагрузок в системах освещения, видеонаблюдения и связи

В низковольтных сетях общая нагрузка складывается из однотипных распределённых потребителей или модульных узлов. В зависимости от прикладной области исходные данные перед подстановкой в формулу приводят к единому знаменателю в ваттах:

• Светодиодное освещение ( 12 В , 24 В , 48 В ). Мощность светодиодной ленты или линейных светильников задаётся как удельное потребление на один погонный метр ( Вт/м ). Для получения чистой нагрузки удельную мощность умножают на общую длину монтируемого участка: P_ленты = P_уд × L . Например, для 15 метров ленты с потреблением 14.4 Вт/м суммарная нагрузка составит 15 × 14.4 = 216 Вт . Если в схему включены диммеры или контроллеры управления, их собственное потребление добавляется к полученной сумме.
• Системы видеонаблюдения и контроля доступа ( 12 В , 24 В , 48 В ). При расчёте питания видеокамер обязательно учитывают ночной режим работы: включение инфракрасной подсветки и встроенного обогревателя термокожуха увеличивает потребление камеры в 2-3 раза относительно дневного режима. Если на объекте установлены поворотные камеры, в расчёт закладывают максимальную мощность с работающими сервоприводами, а также потребление видеорегистратора и электромагнитных или электромеханических замков.
• Серверное и телекоммуникационное оборудование ( 48 В ). Коммутаторы с питанием по витой паре, базовые станции, маршрутизаторы и оптические терминалы питаются от шин 48 В . Итоговая мощность AC-DC выпрямителя или DC-DC конвертера определяется сложением собственного потребления коммутатора и максимального бюджета мощности всех подключённых к его портам абонентских устройств (точек доступа, IP-телефонов, камер).

Специфика расчёта для промышленной автоматики и шкафов управления

В системах промышленной автоматики, где доминирует стандарт 24 В постоянного тока, на одну шину питания на DIN-рейке одновременно подключены логические, коммутационные и силовые узлы. Корректное суммирование требует раздельного учёта статических и динамических потребителей.

В расчёт включают потребление самого ПЛК, модулей расширения входов-выходов, панелей оператора, аналоговых и дискретных датчиков, а также катушек промежуточных реле и магнитных пускателей. При этом для релейной автоматики суммируют мощность только тех катушек, которые по алгоритму работы установки могут быть включены одновременно. Особого внимания требуют шаговые приводы, серводвигатели и пропорциональные электромагнитные клапаны: их ток потребления резко возрастает в момент удержания позиции под нагрузкой или при стартовом ускорении. Если от одного блока питаются и контроллер ПЛК, и мощные шаговые приводы, общий запас мощности увеличивают до 40-50% , чтобы пусковые токи двигателей не вызвали просадку напряжения на линии 24 В и перезагрузку логического модуля.

Ниже приведены типовые профили низковольтных систем и особенности формирования исходных данных для определения номинала источника питания:

Учёт потерь мощности и падения напряжения на протяжённых линиях

При передаче постоянного тока низкого напряжения на расстояние свыше 5-10 метров активное сопротивление медных или алюминиевых кабелей превращает сам проводник в дополнительный потребитель энергии. Часть мощности блока питания рассеивается в виде тепла на проводах, а до конечного устройства доходит пониженное напряжение.

Чем ниже рабочее напряжение системы при одинаковой передаваемой мощности, тем выше сила тока в цепи и тем значительнее потери. Мощность потерь в кабельной линии вычисляется через квадрат силы тока и сопротивление проводника (с учётом прямого и обратного провода): P_потерь = I² × R_лин , либо через величину падения напряжения на участке: P_потерь = ΔU × I . При формировании итогового расчёта эту величину прибавляют к суммарной мощности полезных нагрузок до умножения на коэффициент запаса: P_БП = (Σ P_нагр + P_потерь) × K_запаса .

Рассмотрим практический пример расчёта блока питания на DIN-рейку для шкафа управления и освещения на шине 24 В . В систему входят: контроллер ПЛК с модулями ввода-вывода ( 18 Вт ), панель оператора ( 12 Вт ), 10 индуктивных датчиков ( 10 × 0.5 Вт = 5 Вт ), 8 одновременно включённых промежуточных реле ( 8 × 1 Вт = 8 Вт ), шаговый привод заслонки ( 35 Вт в пике) и вынесенная линия светодиодного освещения рабочей зоны длиной 10 метров с удельной мощностью 9.6 Вт/м ( 10 × 9.6 = 96 Вт ). Потери мощности на длинном кабеле питания освещения за счёт падения напряжения на 1.5 В при токе линии 4 А составляют P_потерь = 1.5 × 4 = 6 Вт . Суммарная нагрузка с учётом кабельных потерь равна Σ P = 18 + 12 + 5 + 8 + 35 + 96 + 6 = 180 Вт . Применение коэффициента запаса 1.3 для монтажа в закрытом щите даёт расчётную мощность P_БП = 180 × 1.3 = 234 Вт , что соответствует выбору промышленного источника питания стандартного номинала 240 Вт (выходной ток 10 А при 24 В ).

Коэффициент запаса мощности, КПД и нагрузочная способность по линиям

Полученная после применения коэффициента запаса расчётная мощность ( P_БП ) служит базовым ориентиром для выбора модели из стандартного ряда номиналов (например, округление расчётных 620 Вт до ближайшего серийного значения 650 Вт или 750 Вт ). Однако совпадение паспортного номинала с расчётным значением ещё не гарантирует стабильную работу оборудования. При интерпретации результата необходимо сопоставить итоговую цифру с кривой энергоэффективности, реальным распределением токов по выходным шинам и схемотехникой стабилизации конкретного источника питания.

Оптимальный диапазон загрузки и выбор коэффициента запаса

Заложенный в расчёт резерв мощности выводит блок питания из зоны предельных тепловых и электрических нагрузок. Схемотехника импульсных источников питания проектируется так, чтобы наилучшие рабочие параметры достигались при загрузке от 40% до 70% от номинальной мощности. Работа в этом окне обеспечивает сразу несколько эксплуатационных преимуществ:

• Минимизация высокочастотных пульсаций выходного напряжения, которые при работе на пределе номинала возрастают из-за истощения фильтрующей способности выходных конденсаторов.
• Удержание просадок напряжения в пределах строгих допусков (не более ±1-3% от номинала шины) при резких ступенчатых изменениях тока потребления.
• Снижение термической нагрузки на силовые ключи, диодные сборки и трансформаторы, что предотвращает ускоренную деградацию компонентов и высыхание электролита.
• Акустический комфорт за счёт работы вентилятора охлаждения на минимальных или средних оборотах (а в полупассивных моделях - в полностью бесшумном режиме при малых нагрузках).

Выбор конкретного значения K_запаса при расчёте зависит от режима эксплуатации, условий охлаждения и характера нагрузки. В приведённой ниже таблице систематизированы рекомендуемые коэффициенты запаса и целевые уровни загрузки для различных сценариев применения.

Избыточный запас мощности (выбор блока, который в рабочем режиме загружен менее чем на 15-20% ) технически не вредит подключаемым устройствам, но приводит к падению энергоэффективности. На сверхмалых нагрузках внутреннее потребление самой схемы управления сопоставимо с полезной отдачей, из-за чего КПД резко снижается.

Влияние КПД и PFC на потребление из сети и тепловыделение

Номинальная мощность качественного источника питания всегда указывает на то, сколько энергии устройство способно отдать во вторичные цепи (на питание подключённых узлов), а не на то, сколько оно забирает из розетки. Отношение выходной полезной мощности ( P_вых ) к полной мощности, потребляемой из электрической сети ( P_сеть ), определяется через КПД ( η ).

Распространённая ошибка при интерпретации расчётов - полагать, что блок питания с КПД 80% и номиналом 600 Вт способен выдать компонентам только 480 Вт . На практике такой блок отдаст нагрузке все заявленные 600 Вт , но из розетки при этом будет потреблять больше. Фактическое потребление из сети и мощность тепловых потерь рассчитываются по следующим формулам:

P_сеть = P_нагр / η
P_тепло = P_сеть - P_нагр = P_нагр × ((1 / η) - 1)

Для наглядности сравним два источника питания, снабжающих энергией одну и ту же систему с фактическим потреблением P_нагр = 500 Вт :

• Модель с базовым КПД 80% ( η = 0.80 ) забирает из сети P_сеть = 500 / 0.80 = 625 Вт . Разница в 125 Вт рассеивается внутри корпуса блока питания в виде тепла, требуя интенсивного обдува.
• Модель с высоким КПД 92% ( η = 0.92 ) при той же нагрузке потребляет из розетки P_сеть = 500 / 0.92 ≈ 543.5 Вт . Тепловыделение снижается до 43.5 Вт - почти в три раза меньше, чем в первом случае.

В сегменте компьютерных и серверных решений уровень КПД стандартизирован системами сертификации 80 PLUS (уровни Standard, Bronze, Silver, Gold, Platinum, Titanium) и более современной методикой Cybenetics (индексы эффективности ETA и уровня шума LAMBDA). В отличие от базового теста 80 PLUS , который замеряет КПД только в трёх фиксированных точках нагрузки ( 20% , 50% и 100% ) при комнатной температуре, протокол Cybenetics оценивает работу устройства по тысячам комбинаций нагрузки во всём рабочем диапазоне при повышенных температурах, учитывая также потребление дежурного источника +5VSB .

Наряду с КПД на входные характеристики влияет модуль коррекции коэффициента мощности - PFC . Он не изменяет расчётную мощность на выходе, но определяет характер нагрузки на входную электросеть:

• Пассивный PFC представляет собой массивный индуктивный дроссель, сглаживающий фазовый сдвиг тока. Коэффициент мощности ( Power Factor ) таких схем редко превышает 0.70-0.75 , а сами блоки чувствительны к просадкам сетевого напряжения.
• Активный PFC использует импульсный преобразователь на входе, доводя Power Factor до 0.95-0.99 . Такие источники практически не создают реактивной нагрузки на проводку, стабильно удерживают выходные параметры в широком диапазоне входных напряжений (например, от 100 В до 240 В без переключения тумблера) и обязательны для получения сертификатов 80 PLUS и Cybenetics .

Распределение мощности по каналам и схемотехника стабилизации

Даже если общая паспортная мощность блока питания соответствует расчётному значению с учётом запаса, устройство может не справиться с нагрузкой из-за перекоса распределения энергии по отдельным выходным линиям. В одноканальных промышленных блоках (например, только на 24 В ) вся номинальная мощность доступна на единственной шине. В многоканальных устройствах, прежде всего в компьютерных БП, суммарная мощность делится между основными линиями +12В , +5В и +3.3В .

В современных вычислительных системах до 90-95% всей энергии потребляется по шине +12В (питание центрального процессора, видеокарты, двигателей накопителей и вентиляторов). Поэтому при выборе устройства критически важно сверять расчётную мощность именно с допустимой нагрузкой по каналу +12В , указанной в нагрузочной таблице на корпусе блока, а не с крупной цифрой общего номинала на коробке.

Способность блока питания выдавать заявленные токи по разным каналам без просадок напрямую зависит от внутренней архитектуры вторичной цепи:

• Групповая стабилизация (устаревшая бюджетная схемотехника). Напряжения +12В и +5В формируются через общий дроссель групповой стабилизации и регулируются совместно. В такой схеме на линию +12В может приходиться лишь 75-85% от общего номинала (например, бюджетный блок на 600 Вт реально выдаёт по шине +12В только 456 Вт при токе 38 А ). Главный недостаток групповой схемы проявляется при кросс-нагрузках: когда современная система сильно нагружает линию +12В и почти не потребляет ток по линии +5В , напряжение на шине +12В проваливается ниже допустимого предела, а на +5В - опасно задирается вверх.
• Раздельная стабилизация на базе преобразователей DC-DC (современный стандарт). Основной трансформатор и выпрямители формируют только мощную базовую шину +12В , способную отдать от 95% до 100% общей номинальной мощности блока (например, 595-600 Вт при токе 50 А в качественной модели на 600 Вт ). Вторичные напряжения +5В и +3.3В получаются из основной двенадцативольтовой линии через независимые понижающие DC-DC модули. Такая архитектура полностью устраняет взаимное влияние каналов при неравномерной загрузке и гарантирует удержание идеальных напряжений при любых перепадах потребления.

При проверке параметров шины +12В также учитывают её конфигурацию: одна общая линия (Single-Rail) или разделение на несколько виртуальных каналов (Multi-Rail). В архитектуре Single-Rail весь ток преобразователя доступен любому подключённому узлу без внутренних ограничений по веткам, что упрощает подключение энергоёмких видеокарт и мощных приводов. В схемах Multi-Rail общая шина разбита на независимые линии с индивидуальными лимитами тока (обычно по 20-35 А на канал); в этом случае необходимо заранее проверить, чтобы расчётный ток конкретного мощного потребителя не превысил лимит выделенной под него виртуальной ветки.

Соответствие стандартам, токовая нагрузка на кабели и системы защиты БП

Способность линии +12В выдать расчётный ток - базовое условие, за которым следует проверка физической передачи этой энергии до конечных узлов. Даже если суммарный номинал источника выбран с достаточным резервом, безопасная работа оборудования зависит от ревизии аппаратного стандарта, пропускной способности силовых коннекторов, настройки защитных контроллеров и совместимости с внешними системами резервного питания.

Стандарты ATX 3.0 и ATX 3.1 при кратковременных пиковых перегрузках

Высокопроизводительные дискретные ускорители и многоядерные процессоры создают резкие микросекундные и миллисекундные броски энергопотребления (transient spikes), которые многократно превышают их среднюю расчётную нагрузку. В блоках питания прежних поколений такие импульсы часто воспринимались контроллером как авария в цепи и приводили к внезапному отключению системы даже при наличии общего запаса по ваттам.

Спецификации ATX 3.0 и ATX 3.1 жёстко регламентируют работу силовой части в условиях экстремальных динамических нагрузок. Устройства этих стандартов обязаны без ухода в защиту и без выхода напряжений за допустимые рамки выдерживать двукратное превышение общей номинальной мощности ( 200% ) на протяжении 100 мкс , а по выделенному кабелю питания видеокарты - трёхкратное превышение ( 300% ) паспортного лимита. Например, сертифицированный по ATX 3.0 или ATX 3.1 источник номиналом 850 Вт способен кратковременно отдать в нагрузку до 1700 Вт . Это позволяет не закладывать в базовый расчёт избыточный двукратный резерв исключительно ради гашения микросекундных импульсов.

Обновлённая ревизия ATX 3.1 дополнительно корректирует время удержания напряжения при кратковременном провале во внешней сети и внедряет модернизированный силовой интерфейс 12V-2x6 вместо раннего варианта 12VHPWR , повышая механическую и электрическую надёжность контакта при передаче высоких токов.

Допустимая нагрузка на кабели и коннекторы питания

Полученная в результате расчёта мощность отдельных узлов должна сопоставляться с предельной нагрузочной способностью подводящих кабелей и контактных групп. Превышение допустимого тока на один проводник или разъём вызывает локальный нагрев металла, деградацию изоляции и оплавление пластикового корпуса коннектора.

В таблице приведены штатные лимиты передаваемой мощности для основных силовых интерфейсов в компьютерных и серверных сборках:

Особую опасность при высоком расчётном потреблении представляет использование сторонних переходников питания (например, с разъёмов периферии на 6+2 pin PCI-E или каскадное объединение старых линий на вход 12VHPWR ). Переходник не увеличивает сечение базового провода, выходящего из блока питания, но создаёт дополнительное переходное сопротивление на промежуточных клеммах. Если суммарный ток подключённых через адаптер линий превышает расчётный предел калибра провода (обычно 16 AWG или 18 AWG ), кабель перегревается вплоть до короткого замыкания.

Роль систем защиты при превышении расчётной мощности

Если фактическая нагрузка из-за ошибки в расчётах, сбоя оборудования или нештатного режима работы выходит за безопасные пределы, управляющий супервайзер БП принудительно размыкает цепь. Наличие полного комплекса аппаратных защит предотвращает выход из строя как самого источника, так и питаемых компонентов.

Ключевые алгоритмы аварийного отключения работают по следующим параметрам:

• OPP . Срабатывает, когда суммарная потребляемая мощность со всех выходных линий превышает заложенный производителем предел. Обычно порог отсечки настраивается с запасом на уровне 115-135% от номинала, чтобы блок не выключался при кратковременных рабочих всплесках.
• OCP . Контролирует силу тока отдельно по каждому физическому или виртуальному каналу ( +12В , +5В , +3.3В ). Защищает проводку и дорожки печатных плат от выгорания, когда общая мощность ещё не достигла максимума, но один конкретный узел потребляет чрезмерный ток.
• OTP . Отключает питание при критическом нагреве внутренних силовых элементов (диодных сборок, транзисторов или трансформатора). Часто срабатывает при длительной работе блока на пределе мощности в условиях плохой вентиляции или при остановке охлаждающего вентилятора.
• OVP . Мгновенно блокирует подачу энергии, если напряжение на любой из выходных линий поднимается выше безопасного порога из-за пробоя в схеме стабилизации или сильного перекоса нагрузок.
• SCP . Базовая быстродействующая защита, отключающая устройство при падении сопротивления нагрузки близко к нулю, что предотвращает возгорание кабелей и разрушение силовых ключей при пробое элементов в нагрузке.

Согласование мощности БП с источником бесперебойного питания

Когда рассчитанный блок питания подключается к сети через ИБП ( UPS ), при подборе резервного источника недостаточно просто приравнять их паспортные ватты. Выходная мощность ИБП традиционно маркируется в Вольт-Амперах ( ВА ), тогда как активная нагрузка в ваттах ( Вт ) у большинства бытовых и офисных моделей составляет лишь 60-70% от полного номинала (например, устройство на 1000 ВА способно удерживать активную нагрузку не более 600 Вт ).

При согласовании связки БП и ИБП учитывают три технических фактора:

• Учёт потерь на КПД самого блока питания. Бесперебойник нагружается не чистой суммой потребления внутренних компонентов, а полной мощностью, забираемой блоком из розетки. Если система потребляет 500 Вт , а источник питания работает с эффективностью 85% , нагрузка на выходной инвертор ИБП составит около 588 Вт .
• Взаимодействие модуля PFC с формой выходного сигнала. Блоки питания с активным PFC при переходе бюджетного ИБП на батареи могут конфликтовать с аппроксимированной (ступенчатой) синусоидой. В момент переключения входной корректор коэффициента мощности пытается скомпенсировать искажённую форму волны и создаёт высокий пусковой импульс тока, уводя бесперебойник в защиту по перегрузке. Для мощных блоков с активным PFC рекомендуется выбирать ИБП с чистой синусоидой на выходе или закладывать полуторакратный запас по мощности инвертора.
• Привязка к пиковому или номинальному режиму. Если ИБП должен удерживать систему в момент максимальной вычислительной нагрузки, его активная мощность в ваттах должна перекрывать расчётный номинал блока питания с учётом КПД и дополнительного резерва в 20-25% .
