Передаточное отношение трансформатора по напряжениям

Онлайн-калькулятор вычисляет передаточное отношение трансформатора по напряжениям на основе введённых значений для первичной (U1) и вторичной (U2) обмоток. Инструмент выполняет деление входного напряжения на выходное, выдавая точное числовое значение коэффициента трансформации (Кт). Этот базовый параметр определяет, во сколько раз устройство изменяет уровень подаваемого переменного напряжения. Для получения результата достаточно указать два исходных электрических параметра в сопоставимых единицах измерения.

Физический смысл коэффициента трансформации заключается в соотношении электродвижущих сил (ЭДС), которые наводятся в витках обмоток переменным магнитным потоком при электромагнитной индукции. На холостом ходу отношение этих ЭДС практически совпадает с отношением напряжений на выводах U1 и U2.

На практике расчёт позволяет быстро оценить параметры преобразования электрической энергии при проектировании сетей или подборе силовых и измерительных преобразователей. Вычисление фактического Кт по результатам контрольных замеров напряжения необходимо при пусконаладочных работах и техническом обслуживании. Сравнение полученного числа с паспортными данными оборудования помогает подтвердить исправность обмоток и правильность выбранного положения переключателя ответвлений.

Исходные параметры и формула расчёта по напряжениям обмоток

Математическая основа вычисления базируется на отношении электрических потенциалов входной и выходной цепей устройства. Базовая формула расчёта выглядит следующим образом:

k = U1 / U2

Для выполнения операции требуются два исходных параметра, характеризующих режим работы обмоток:

• Первичное напряжение U1 - действующее значение переменного напряжения, подаваемого на входные выводы первичной обмотки от источника питания.
• Вторичное напряжение U2 - действующее значение напряжения, снимаемого с выходных зажимов вторичной обмотки.

Перед подстановкой чисел в формулу оба параметра необходимо привести к единой размерности. Так как искомый коэффициент k является безразмерной величиной, деление вольт на киловольты без предварительного перевода даст результат с ошибкой в тысячу раз. Оба значения U1 и U2 переводят либо в вольты, либо в киловольты. Например, если входной потенциал задан в киловольтах, а выходной в вольтах, первую величину умножают на 1000 или вторую делят на 1000.

Номинальный коэффициент и режим холостого хода

В технической документации оборудования фиксируется номинальный коэффициент трансформации. Его вычисляют по номинальным напряжениям первичной U1.ном и вторичной U2.ном обмоток, которые указываются производителем на паспортной табличке. Определение этого показателя выполняется строго для режима холостого хода - состояния, при котором к вторичной цепи не подключена нагрузка и выходной ток равен нулю.

Такое условие необходимо для исключения погрешностей, возникающих при протекании рабочего тока. При отсутствии нагрузки на выходных зажимах потери в меди и внутреннее падение напряжения на активном и индуктивном сопротивлениях витков минимальны. За счёт этого измеренное на разомкнутых выводах вторичное напряжение без нагрузки максимально точно соответствует наводимой в обмотке ЭДС, а отношение U1.ном к U2.ном отражает истинное конструктивное соотношение параметров устройства.

Различия в стандартах и технической литературе

При работе с документацией разных стран и производителей важно учитывать расхождения в порядке деления величин. В отечественной инженерной практике и стандартах на силовое и измерительное оборудование используется отношение первичного параметра к вторичному. В ряде зарубежных источников и некоторых узкоспециализированных пособиях по радиоэлектронике применяется обратная запись формулы. Сравнение этих двух подходов приведено в таблице ниже:

Из-за этой разницы при чтении зарубежных спецификаций или схем необходимо всегда проверять, какое именно отношение заложено автором документации. Классический электротехнический расчёт по формуле k = U1 / U2 опирается на правила ГОСТ 16110-82, что обеспечивает прямое соответствие получаемых чисел отечественным нормативам и паспортам электроустановок.

Интерпретация полученного значения: понижающие и повышающие трансформаторы

Числовой результат деления U1 / U2 напрямую указывает на режим преобразования электроэнергии и конструктивное назначение обмоток. В зависимости от того, превышает полученный показатель единицу, оказывается меньше неё или равен ей, оборудование классифицируется на три основные группы.

Соотношение расчётного значения k, ролей обмоток ВН и НН, а также функционального типа устройства представлено в таблице ниже:

Понижающий режим с показателем k > 1 наиболее распространён в распределительных сетях и блоках питания аппаратуры, где требуется снизить сетевой потенциал до уровня, безопасного и пригодного для конечных потребителей. Значение k < 1 характерно для генерирующих узлов электростанций, где необходимо поднять напряжение перед передачей мощности по магистральным линиям для снижения потерь, а также для специализированных высоковольтных схем. При k = 1 изменение уровня напряжения не происходит: такой режим используется для гальванической развязки цепей, фильтрации помех и повышения электробезопасности персонала при работе с электроприборами.

Конструктивно обратимость электромагнитных аппаратов означает, что один и тот же преобразователь может выступать как понижающим, так и повышающим в зависимости от того, к каким выводам подключён источник питания. Однако при анализе результата k = U1 / U2 всегда оценивается конкретная схема включения, где индекс 1 присвоен входной цепи, а индекс 2 - выходной.

Связь отношения напряжений с количеством витков обмоток

Для идеального преобразователя, в котором отсутствуют потери энергии, отношение напряжений прямо пропорционально соотношению числа витков первичной (N1) и вторичной (N2) катушек:

k = U1 / U2 ≈ N1 / N2

В основе этого равенства лежит то, что переменный магнитный поток в общем сердечнике пронизывает обе катушки одновременно, наводя в каждом отдельном витке одинаковую ЭДС. В инженерных расчётах эта величина называется параметром «вольт на виток». Если в магнитопроводе формируется условный потенциал 0,5 В на один виток, то катушка из 440 витков обеспечит напряжение 220 В, а расположенная на том же стержне вторичная катушка из 24 витков выдаст на выходе 12 В. Их отношение 440 / 24 даст то же расчётное число, что и деление 220 / 12.

Такая прямая зависимость используется при проектировании, перемотке или проверке катушек: зная требуемый коэффициент k и число витков одной из сторон, можно вычислить намоточные данные ответной части без прямого измерения витков.

Влияние потерь и нагрузки на фактическое отношение напряжений

Приближённое равенство k ≈ N1 / N2 соблюдается с высокой точностью только в режиме холостого хода. При подключении реальной нагрузки и протекании рабочего тока отношение фактических напряжений на зажимах U1 / U2 начинает отклоняться от конструктивного соотношения витков N1 / N2. На эту разницу влияют физические процессы внутри аппарата:

• Потери в меди (активное сопротивление проводников). Провода катушек обладают собственным омическим сопротивлением. При протекании тока на них возникает падение напряжения, из-за чего выходной показатель U2 на клеммах под нагрузкой становится ниже наводимой в витках ЭДС.
• Потери в стали магнитопровода. Перемагничивание сердечника сопровождается выделением тепла из-за гистерезиса и вихревых токов, что требует дополнительного потребления энергии из первичной сети и создаёт начальное падение потенциала даже при малых нагрузках.
• Рассеяние магнитного потока. Часть силовых линий поля замыкается вне основного сердечника (по воздуху или конструктивным элементам бака) и не сцепляется со вторичной катушкой. Это формирует индуктивное сопротивление рассеяния, которое дополнительно снижает U2 при росте нагрузки.

Из-за суммарного падения напряжения внутри обмоток при подключённой нагрузке фактическое значение U2 проседает. Если подставить в расчёт U1 / U2 замеры, сделанные на работающем под нагрузкой аппарате, полученное число окажется выше паспортного коэффициента трансформации. Чтобы компенсировать эту просадку в реальных сетях, во вторичных катушках силовых понижающих устройств на заводе часто закладывают количество витков на несколько процентов больше расчётного идеального значения, обеспечивая тем самым номинальный уровень напряжения у потребителя при рабочей нагрузке.

Особенности определения коэффициента для однофазных и трёхфазных схем

Подготовка исходных параметров U1 и U2 зависит от конструктивного исполнения аппарата, количества обмоток и схемы их коммутации. Если для простых двухкатушечных устройств достаточно подставить значения с входных и выходных выводов, то сложные силовые агрегаты требуют предварительного выбора контрольных точек и учёта векторной геометрии трёхфазной сети.

Специфика расчёта для различных типов оборудования

Конструкция магнитной системы и электрических цепей определяет, какие именно потенциалы принимаются за первичную и вторичную стороны при вычислении передаточного отношения:

• Однофазный трансформатор. В таких аппаратах фазное и линейное напряжения совпадают. За входной параметр U1 принимается потенциал на клеммах первичной катушки, а за U2 - значение на выводах вторичной цепи. При наличии вторичной обмотки со средней точкой расчёт выполняется отдельно для всей катушки и для каждого её плеча относительно центрального отвода.
• Трёхфазный трансформатор. В технической документации и на паспортных табличках трёхфазных агрегатов по умолчанию указываются междуфазные (линейные) номиналы. Для получения эксплуатационного коэффициента трансформации всей установки в формулу подставляют именно линейные показатели U1 и U2.
• Автотрансформатор. Первичная и вторичная цепи здесь имеют не только магнитную, но и прямую электрическую связь, так как низковольтная часть является участком высоковольтной катушки. Несмотря на объединённую схему витков, при определении коэффициента по напряжениям действуют общие правила: за U1 берётся полное напряжение сети, приложенное ко всей катушке, а за U2 - потенциал, снимаемый между общей точкой (нейтралью) и регулируемым или фиксированным отводом.
• Трёхобмоточный трансформатор. Агрегаты с тремя контурами - ВН, СН и НН - не имеют единого сквозного показателя. Вычисление выполняется попарно для каждого направления передачи энергии. В результате аппарат характеризуется тремя независимыми коэффициентами: между сторонами ВН и СН, между ВН и НН, а также между СН и НН.

Линейные и фазные напряжения при разных схемах соединения

В трёхфазных установках важно различать фазный коэффициент трансформации (отношение напряжений, приходящихся непосредственно на одну катушку стержня магнитопровода) и линейный (отношение потенциалов между внешними сетевыми выводами A, B и C). Эти величины совпадают только тогда, когда обе стороны собраны по одинаковой топологии, например звезда - звезда (У/У) или треугольник - треугольник (Д/Д).

В зависимости от способа коммутации катушек и группы соединения обмоток соотношение между линейными (Uл) и фазными (Uф) параметрами меняется, что напрямую влияет на подготовку входных данных для расчёта:

Группа соединения обмоток определяет угловой сдвиг векторов ЭДС первичной и вторичной цепей (выражается в часовых делениях от 0 до 11), но не меняет абсолютную величину напряжения при симметричной системе. Однако при проведении пофазных измерений на клеммах без выведенной нейтрали (особенно в несимметричных схемах у/д или д/у) необходимо строго соблюдать однотипность замеров: если U1 взято между линейными выводами A и B, то и U2 должно быть измерено между одноимёнными линейными выводами a и b.

Учёт регулировочных ответвлений ПБВ и РПН

Силовые трансформаторы оснащаются специальными ответвлениями на катушках (чаще всего на стороне ВН), которые позволяют ступенчато изменять число включённых в работу витков для стабилизации выходного напряжения сети. Для коммутации этих отводов применяются устройства ПБВ или РПН.

Переключение ступени физически меняет активную длину обмотки, поэтому аппарат не имеет одного неизменного передаточного числа. Расчёт отношения U1 / U2 должен выполняться отдельно для каждого фиксированного положения переключателя ответвлений. В техническом паспорте оборудования приводится сводная таблица, где каждому номеру ступени ПБВ или РПН соответствует собственное номинальное напряжение отвода и своё расчётное значение Кт. При проверке действующего оборудования за исходное значение U1 берут табличный номинал именно того ответвления, на котором в данный момент установлен механизм переключения.

Практическое применение расчёта при испытаниях и в электроучёте

Определение передаточного отношения по формуле k = U1 / U2 в инженерной практике выходит за рамки теоретического проектирования. Эта операция регулярно применяется персоналом электротехнических лабораторий при вводе силового оборудования в эксплуатацию, после капитального ремонта, а также метрологами и энергетиками при настройке комплексов коммерческого учёта электроэнергии.

Испытания методом двух вольтметров и диагностика дефектов

При проведении приёмо-сдаточных испытаний и пусконаладочных работ проверка фактического Кт силовых аппаратов выполняется по методикам ГОСТ 3484.1-88 и в соответствии с нормами ПУЭ. Наиболее распространённым полевым способом проверки является метод двух вольтметров.

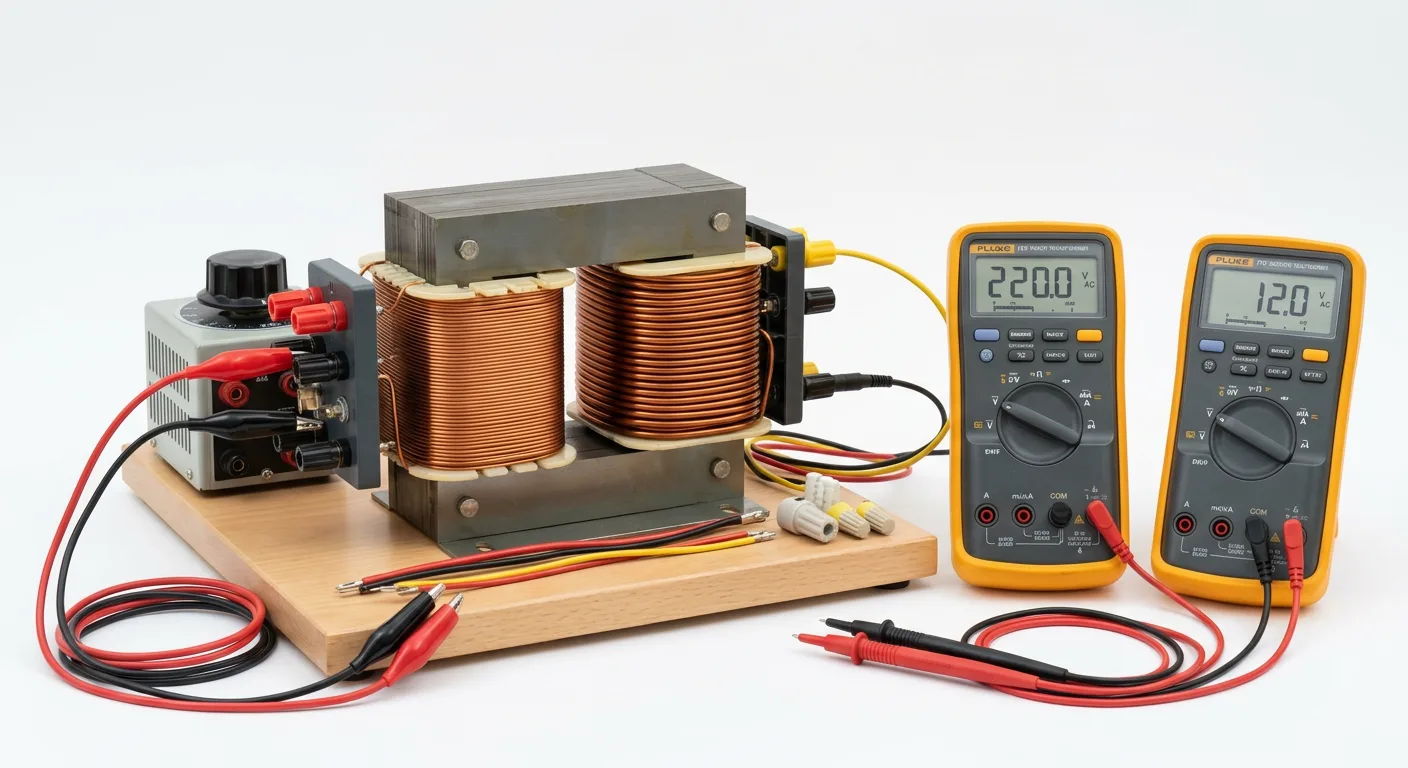

Суть метода заключается в подаче на одну из обмоток (обычно со стороны ВН) безопасного пониженного переменного напряжения от лабораторного источника (например, 220 В или 380 В), в то время как вторичная цепь остаётся разомкнутой. К входным и выходным выводам подключаются образцовые вольтметры или цифровые мультиметры высокого класса точности. Измерения U1 и U2 производятся строго одновременно, чтобы исключить погрешность от возможных колебаний напряжения в питающей сети. На основе снятых показаний вычисляется фактическое отношение напряжений для каждой фазы и на всех положениях переключателей ответвлений.

Такой расчёт позволяет решить сразу несколько задач технической диагностики и наладки оборудования:

• Выявление внутренних повреждений обмоток. Если вычисленное по замерам значение существенно отличается от паспортного на конкретной ступени переключения, это прямо указывает на наличие короткозамкнутых витков или межвиткового замыкания, возникшего из-за пробоя изоляции.
• Контроль правильности сборки после ремонта. Сверка расчётного Кт с заводской таблицей подтверждает отсутствие ошибок при пайке отводов к переключателям ПБВ или РПН, а также соответствие числа намотанных витков проектным данным.
• Проверка условий для параллельной работы. Когда два или более силовых преобразователя включаются параллельно на общие шины подстанции, их индивидуальные коэффициенты трансформации должны совпадать. Если включить на параллельную работу аппараты с разным передаточным числом, на их вторичных выводах возникнет разность потенциалов. Это приведёт к протеканию в замкнутом контуре обмоток опасных уравнительных токов даже при полностью отключённой внешней нагрузке, что вызовет перегрев и перегрузку оборудования.

Определение расчётного коэффициента в системах учёта электроэнергии

В высоковольтных сетях прямое подключение электросчётчиков к токоведущим шинам технически невозможно и опасно. Для масштабирования высокого потенциала сети до безопасных стандартных величин в цепях измерения и релейной защиты применяются измерительные ТН, изготавливаемые и поверяемые по ГОСТ 1983-2015.

Для приборов учёта непрямого (трансформаторного) включения отношение номинального первичного напряжения к номинальному вторичному выступает как базовый масштабный множитель. Поскольку на клеммы счётчика подаётся пониженное напряжение U2, прибор фиксирует лишь пропорционально уменьшенную долю реально переданной мощности.

Чтобы получить фактический объём потреблённой или отпущенной электрической энергии в системах коммерческого учёта, показания счётчика необходимо умножить на расчётный коэффициент учёта. При использовании измерительных ТН этот множитель напрямую равен отношению U1 / U2 (а при наличии в схеме измерительных трансформаторов тока дополнительно перемножается с их передаточным числом). В современных цифровых и микропроцессорных электросчётчиках полученное в результате расчёта значение k программируется непосредственно в память прибора при параметризации, чтобы дисплей сразу отображал реальный расход энергии с учётом масштабирования.

В таблице ниже представлено сравнение задач и особенностей применения расчёта передаточного отношения для силового и измерительного оборудования.

Примеры расчёта передаточного отношения для типовых номиналов

При вычислении передаточного отношения для оборудования различных классов напряжения ключевым этапом подготовки исходных данных остаётся согласование размерностей. В технической документации и на паспортных табличках параметры обмоток ВН и НН часто указываются в разных дольных или кратных единицах, поэтому перед подстановкой значений в базовую формулу k = U1 / U2 требуется выполнить их перевод к единому знаменателю.

Силовой понижающий трансформатор распределительной сети

Для распределительных подстанций типовым является преобразование среднего напряжения в низкое с номинальными параметрами первичной стороны U1 = 10 кВ и вторичным напряжением холостого хода U2 = 0,4 кВ. Поскольку оба исходных значения уже выражены в киловольтах, деление можно выполнить напрямую либо после предварительного перевода параметров в вольты.

Пошаговый порядок вычисления с приведением к базовым единицам измерения выглядит следующим образом:

• Перевод первичного номинала из киловольт в вольты путём умножения на тысячу: U1 = 10 × 1000 = 10000 В.
• Перевод вторичного номинала холостого хода в вольты: U2 = 0,4 × 1000 = 400 В.
• Подстановка согласованных величин в расчётную формулу: k = 10000 / 400 = 25 (при прямом делении в киловольтах отношение 10 / 0,4 даёт аналогичный результат).

Итоговое значение k = 25 показывает, что линейное напряжение на выводах вторичной обмотки в режиме холостого хода ровно в 25 раз меньше подведённого первичного напряжения.

Бытовой или лабораторный понижающий трансформатор

В блоках питания радиоэлектронной аппаратуры, системах управления и низковольтных цепях освещения широко применяются компактные преобразователи, например, тороидального исполнения. Рассмотрим устройство, рассчитанное на подключение к однофазной сети с входным напряжением U1 = 220 В и формирующее на выходе вторичной обмотки напряжение U2 = 12 В.

Оба параметра изначально заданы в одних и тех же единицах измерения (вольтах), поэтому дополнительная конвертация перед делением не требуется. Прямая подстановка данных в формулу даёт выражение: k = 220 / 12 ≈ 18,33. Полученная бесконечная периодическая дробь при инженерных расчётах обычно округляется до двух знаков после запятой. Если известны конструктивные параметры катушки такого тороидального устройства, это же число (18,33) будет отражать ориентировочное соотношение количества витков первичной и вторичной обмоток.

Измерительный трансформатор напряжения

При проектировании и проверке узлов учёта в сетях среднего напряжения используются измерительные ТН с унифицированным вторичным номиналом. В качестве исходных данных возьмём аппарат с первичным номинальным напряжением U1 = 6000 В (в паспорте параметр также может записываться как 6 кВ) и стандартным вторичным напряжением U2 = 100 В.

Если первичная величина взята из документации в киловольтах, её необходимо перевести в вольты (6 кВ = 6000 В) для обеспечения единой размерности со вторичной стороной. Вычисление передаточного отношения выполняется делением: k = 6000 / 100 = 60. Полученный безразмерный коэффициент k = 60 применяется в качестве масштабного множителя по напряжению для пересчёта показаний подключённых измерительных приборов и счётчиков электроэнергии.

В сводной таблице представлены исходные параметры, приведённые значения и результаты вычислений для рассмотренных типовых номиналов электрооборудования.
