Мощность электрической цепи по напряжению и току

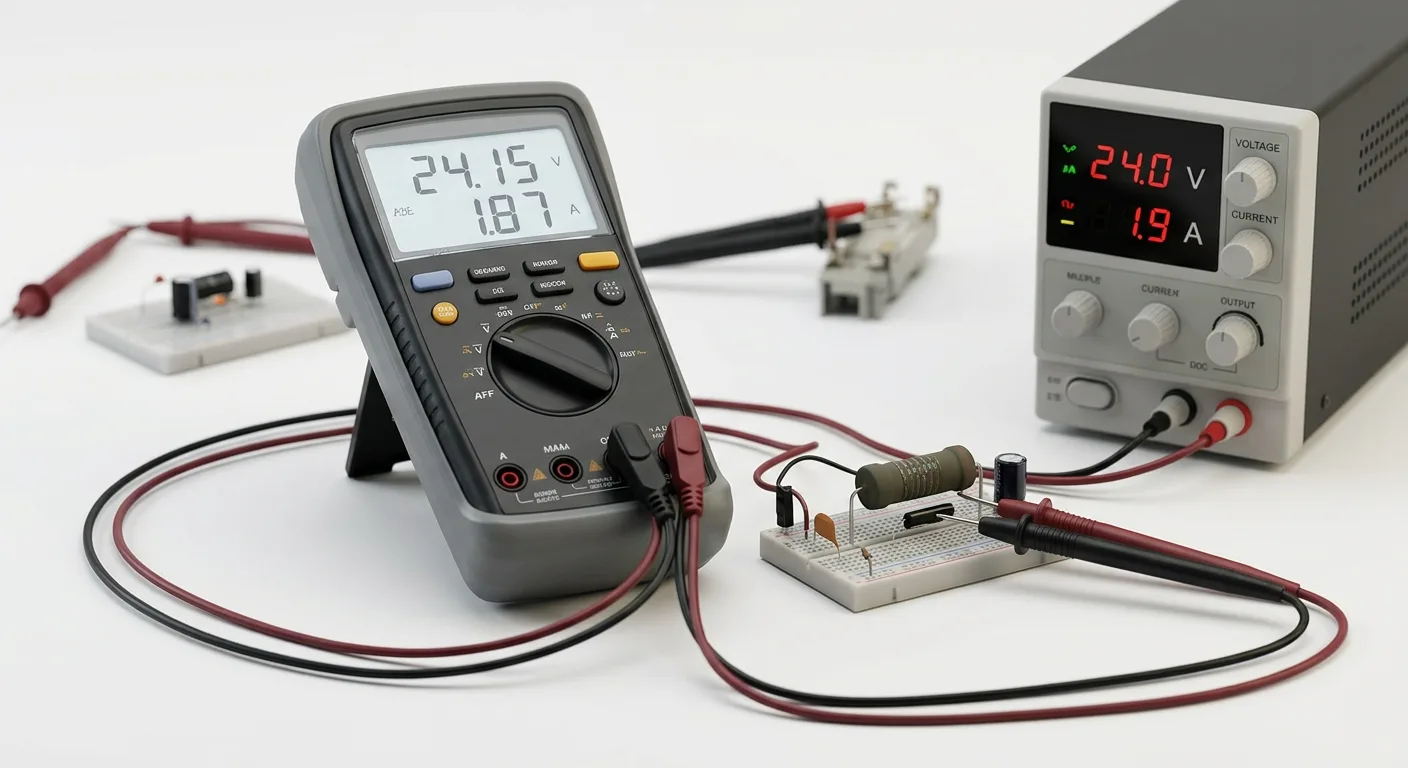

Мощность электрической цепи по напряжению и току рассчитывается для точного определения энергетических параметров участка сети или отдельного потребителя. Электрическая мощность (P) представляет собой физическую величину, которая характеризует скорость передачи или преобразования электрической энергии в другие виды энергии, например в тепловую, механическую или световую. Вычисление выполняется путем математического преобразования известных исходных параметров цепи: напряжения (U), силы тока (I) и электрического сопротивления (R). На выходе пользователь получает конкретное значение мощности для заданного режима работы оборудования.

В зависимости от рода тока в проводнике и характера подключенной нагрузки вычисления ведутся для цепей постоянного или переменного тока с учетом активной, реактивной и полной составляющих.

Знание точного показателя мощности необходимо для решения прикладных задач при электромонтаже, проектировании и эксплуатации энергосистем. Полученные результаты напрямую влияют на безопасность и работоспособность кабельных линий и коммутационных узлов. Вычисленные значения применяются в трех основных направлениях:

• Оценка фактического потребления электрической энергии бытовыми электроприборами, низковольтными системами и промышленным оборудованием.
• Расчет суммарной электрической нагрузки на проводку при проектировании новых или модернизации существующих распределительных сетей.
• Подбор номиналов защитной и коммутационной аппаратуры, включая автоматические выключатели и плавкие предохранители, а также определение допустимого сечения токопроводящих жил кабеля.

Для получения результата достаточно задать два любых известных параметра из трех базовых величин (U, I или R) и указать тип электрической сети.

Исходные параметры и единицы измерения для расчета мощности

Точность вычислений напрямую зависит от корректности введенных физических величин и правильного выбора их размерности. При подготовке данных к расчету все параметры приводятся к единицам системы СИ либо используются с соответствующими кратными и дольными приставками, отражающими реальный масштаб исследуемой электрической цепи - от микроэлектронных плат до магистральных трансформаторных подстанций.

Входные параметры электрической цепи

Для выполнения расчета используются базовые электротехнические показатели, характеризующие режим работы источника питания и подключенного потребителя:

• Напряжение (U) - разность электрических потенциалов между двумя точками цепи. Базовой единицей измерения выступает Вольт (В). В зависимости от типа электроустановки значение может задаваться как для низковольтных контуров, так и для силовых линий.
• Сила тока (I) - скалярная величина, показывающая, какой заряд проходит через поперечное сечение проводника за единицу времени. Основная единица измерения - Ампер (А). В слаботочных системах автоматики, радиоэлектронике и светодиодной технике счет идет на доли единицы: миллиамперы (мА, одна тысячная доля) и микроамперы (мкА, одна миллионная доля).
• Электрическое сопротивление (R) - свойство проводника или нагрузки препятствовать направленному движению заряженных частиц. Измеряется в Омах (Ом). Для оценки переходных контактов и толстых кабельных жил применяются миллиомы (мОм). В электронных компонентах и при замерах изоляции оперируют килоомами (кОм) и мегаомами (МОм).
• Полное сопротивление, или импеданс (Z) - комплексный показатель, используемый при расчете цепей переменного тока. В отличие от чистого активного сопротивления R, параметр Z учитывает дополнительное противодействие току, возникающее в катушках индуктивности и конденсаторах. Размерность импеданса также выражается в Омах (Ом) и их производных.

Выходные параметры и размерность результата

Итоговое значение мощности имеет различную физическую природу и размерность в зависимости от того, какой именно компонент энергопотребления оценивается в задаче. Ниже в таблице приведены выходные характеристики и соответствующие им единицы измерения в системе СИ.

Способы получения исходных данных

Значения входных переменных для подстановки в расчет получают двумя путями: прямыми инструментальными замерами на действующем или обесточенном объекте либо извлечением номинальных характеристик из проектной и эксплуатационной документации.

При сборе данных без проведения замеров опираются на технический паспорт изделия, спецификацию оборудования или заводской шильдик (маркировочную табличку на корпусе устройства). Производители указывают там номинальное напряжение питания, потребляемый ток при полной нагрузке и другие паспортные константы. Если документация утеряна или требуется узнать фактический режим работы цепи в конкретный момент времени, применяют контрольно-измерительные приборы:

• Вольтметр - подключается параллельно источнику питания или участку нагрузки для фиксации действующей разности потенциалов (U).
• Амперметр - включается последовательно (в разрыв цепи) для точного измерения протекающего тока (I).
• Мультиметр - универсальный тестер, объединяющий функции вольтметра, амперметра и омметра. Измерение активного сопротивления (R) с помощью мультиметра выполняется строго на обесточенном участке цепи, иначе прибор выйдет из строя, а показания будут неверными.
• Токовые измерительные клещи - позволяют определить силу тока бесконтактным методом без разрыва токоведущей жилы. Клещами обхватывают один изолированный фазный или нагрузочный проводник, считывая значение магнитного поля вокруг него.
• Ваттметр - специализированный прибор, одновременно замеряющий напряжение и ток в линии. Применение ваттметра актуально для контрольной сверки расчетных показателей с фактическим энергопотреблением работающей установки.

Формулы расчета мощности в цепях постоянного тока (DC)

В установившемся режиме работы цепей DC вектор электрического поля и направление движения заряженных частиц остаются неизменными во времени. Благодаря постоянству полярности и величины тока в таких контурах отсутствует периодическая перезарядка емкостей и перемагничивание индуктивностей. Это означает полное отсутствие угла сдвига фаз между напряжением и током, а также отсутствие реактивных составляющих. Вся потребляемая от источника энергия является активной и целиком расходуется на совершение полезной работы или преобразуется в тепло.

Подобный принцип характерен для автономных аккумуляторных линий, бортовых сетей транспорта, солнечных электростанций, слаботочных систем автоматики и светодиодного освещения, включая низковольтные системы на 12В, 24В и 48В. Вычисление энергетических параметров в этих линиях опирается на прямую пропорциональную зависимость без тригонометрических поправок.

Базовая зависимость от напряжения и силы тока

Когда известны разность потенциалов на клеммах участка и величина протекающего потока зарядов, вычисление строится на классическом произведении этих двух параметров:

P = U × I

Для получения корректного результата в Вт оба множителя перед началом операции необходимо перевести в базовые единицы системы СИ: В и А соответственно. Если на шильдике низковольтного контроллера на 24В указано потребление 500 мА, значение силы тока предварительно делят на тысячу (0,5 А), после чего перемножают величины.

Для быстрого нахождения любой неизвестной переменной из этой тройки на практике применяют мнемонический метод треугольника мощности. В вершину геометрической фигуры помещают величину P, а в нижние углы - множители U и I. Закрывая пальцем искомый параметр, получают нужную алгебраическую операцию: горизонтальная черта между верхним и нижним ярусами означает деление, а соседство двух переменных в основании - умножение. Такой подход упрощает обратные вычисления:

• Определение рабочего тока при известных энергетическом потреблении и номинале сети выполняется делением мощности на напряжение: I = P / U .
• Нахождение требуемого напряжения питания при фиксированной мощности и токе производится по выражению: U = P / I .

Производные уравнения на основе закона Ома

На практике часто возникают ситуации, когда один из базовых параметров неизвестен или его невозможно замерить напрямую. Например, имеется демонтированный резистивный элемент с известным сопротивлением, но без подключенного амперметра. В таких случаях базовое уравнение комбинируют с законом Ома для участка цепи, который связывает три первичные величины соотношением I = U / R (или в преобразованном виде U = I × R ). Математическая подстановка позволяет исключить неизвестную переменную и свести задачу к двум производным формулам.

Вычисление через силу тока и сопротивление

Если в исходное выражение P = U × I вместо напряжения подставить произведение I × R , формула принимает вид квадратичной зависимости от силы тока:

P = I² × R

В физике и электротехнике это выражение напрямую связано с законом Джоуля-Ленца, который описывает количество теплоты, выделяемой в проводнике при прохождении через него электрического тока. Квадратичный характер зависимости указывает на критическое влияние силы тока на тепловое рассеивание: увеличение токовой нагрузки в 2 раза приводит к возрастанию выделяемой тепловой мощности в 4 раза. Данная формула незаменима при расчете потерь энергии в протяженных кабельных трассах 12В или 24В, оценке нагрева токоведущих дорожек на печатных платах и определении мощности рассеивания на гасящих резисторах и шунтах.

Вычисление через напряжение и сопротивление

Когда известны напряжение источника питания и омическое сопротивление нагрузки, но отсутствует информация о протекающем токе, переменную I в базовом уравнении заменяют отношением U / R . В результате получается вторая производная формула:

P = U² / R

Здесь наблюдается обратная пропорциональность относительно сопротивления и квадратичная зависимость от приложенной разности потенциалов. При фиксированном сопротивлении нагрузки двукратный рост напряжения в бортовой сети (например, при переходе с архитектуры 12В на 24В без замены самого потребителя) вызовет четырехкратный скачок мощности, что неминуемо приведет к перегоранию устройства. На практике это соотношение применяют для определения номинальной мощности пассивных компонентов, низковольтных нагревательных элементов и нагрузочных реостатов по предварительному замеру их сопротивления омметром.

Сводная таблица расчетных формул для цепей DC

Выбор подходящего математического выражения зависит исключительно от того, какая пара исходных физических величин доступна по результатам измерений или изучения технической документации.

При использовании производных формул с участием сопротивления важно учитывать температурный коэффициент сопротивления металла. Холодная нить накаливания или остывший нагреватель при замере мультиметром покажут существенно меньшее омическое сопротивление, чем в разогретом рабочем состоянии, поэтому подстановка «холодного» значения R в формулу P = U² / R даст показатель кратковременной пусковой, а не номинальной рабочей мощности.

Расчет мощности в однофазных и трехфазных цепях переменного тока (AC)

В сетях переменного тока мгновенные значения напряжения и силы тока непрерывно изменяются во времени по синусоидальному закону. Для инженерных и бытовых расчетов применяются действующие, или среднеквадратичные значения напряжения и тока. Именно эти усредненные эквивалентные величины фиксируются измерительными приборами и указываются в паспортных характеристиках электрооборудования: например, стандартные 220В или 380В означают среднеквадратичный уровень напряжения, а не амплитудный пик синусоиды.

Помимо непрерывного изменения амплитуды, в контурах переменного тока может возникать временное смещение между волнами тока и напряжения. Из-за этого простого перемножения вольт и ампер недостаточно для получения реальной энергоемкости оборудования - в уравнения вводится тригонометрический множитель cos φ .

Вычисление мощности в однофазной сети 220В

В однофазной двухпроводной или трехпроводной цепи, где питание подается по одному фазному проводнику относительно нейтрали, активная мощность определяется как произведение действующих значений напряжения и тока с учетом фазового коэффициента:

P = U × I × cos φ

В этой зависимости параметр U соответствует фазному напряжению между рабочим фазным проводом и нейтралью (в стандартных распределительных сетях - 220В), а I - силе тока, протекающей через этот проводник к потребителю. Если коэффициент cos φ равен единице, уравнение принимает тот же вид, что и для постоянного тока, однако для большинства промышленных и бытовых агрегатов со сложной внутренней схемотехникой этот множитель меньше единицы и снижает итоговый показатель активной мощности в ваттах.

Формула для трехфазной сети 380В при симметричной нагрузке

Трехфазные цепи используют три отдельных фазных проводника, синусоиды напряжения в которых сдвинуты относительно друг друга на треть периода (120 электрических градусов). При подключении симметричной нагрузки - когда сопротивление и характер потребления в каждой из трех фаз идентичны - суммарная активная мощность вычисляется по единой формуле через линейные параметры сети:

P = √3 × U × I × cos φ

Коэффициент √3 (приблизительно равный 1,732) появляется в расчете из-за геометрического сложения векторов трех фаз, сдвинутых по углу. В данную формулу всегда подставляются линейные величины: линейное напряжение U (в стандартной сети - 380В) и линейный ток I , протекающий в питающих проводах линии. Альтернативный способ записи для симметричной трехфазной системы основан на утроенной мощности одной фазы: P = 3 × Uф × Iф × cos φ , где индекс «ф» обозначает фазные параметры внутри самой нагрузки.

Линейные и фазные параметры при соединении звездой и треугольником

Корректная подстановка исходных данных в трехфазную формулу требует четкого разделения линейных и фазных величин, соотношение между которыми зависит от схемы коммутации обмоток или нагревательных элементов потребителя. Линейные параметры измеряются непосредственно на подводящих клеммах питающего кабеля: линейное напряжение ( Uл ) - это разность потенциалов между любыми двумя фазными проводами (L1, L2, L3), а линейный ток ( Iл ) - это ток, фиксируемый внутри каждого из этих трех проводов до точки разветвления внутри нагрузки. Фазные параметры ( Uф и Iф ) действуют непосредственно на участке отдельной ветви (фазы) самого приемника энергии.

В зависимости от выбранной схемы расключения выводов оборудования (соединение звезда или соединение треугольник) распределение токов и напряжений внутри контура меняется следующим образом:

• При соединении звездой концы всех трех фазных ветвей нагрузки объединяются в одну общую нейтральную точку, а начала подключаются к трем фазным проводам линии. Так как провод линии переходит напрямую в обмотку фазы без разветвлений, линейный ток равен фазному ( Iл = Iф ). При этом между двумя линейными проводами оказываются включены последовательно сразу две фазные ветви со сдвигом векторов, поэтому линейное напряжение в √3 раз превышает фазное ( Uл = √3 × Uф ). В стандартной сети с линейным напряжением 380В на каждую фазную ветвь, собранную в звезду, приходится по 220В.
• При соединении треугольником фазные ветви нагрузки образуют замкнутый контур: конец первой фазы соединяется с началом второй, конец второй - с началом третьей, а конец третьей - с началом первой. Питающие провода линии подключаются к трем образовавшимся вершинам. В такой конфигурации каждая ветвь нагрузки подключена напрямую между двумя фазными проводами сети, поэтому фазное напряжение равно линейному ( Uл = Uф = 380В ). Однако в узлах вершин треугольника токи разветвляются на две смежные ветви, из-за чего линейный ток в питающем кабеле оказывается в √3 раз больше тока, текущего внутри самой фазной ветви ( Iл = √3 × Iф ).

В следующей таблице сведены математические соотношения между фазными и линейными параметрами для обеих схем коммутации симметричной трехфазной нагрузки:

Алгебраическое преобразование показывает, что при подстановке соотношений в базовое фазное уравнение тройка в числителе сокращается на √3 в знаменателе (поскольку 3 / √3 = √3 ). Благодаря этому итоговая формула расчета мощности через линейные параметры P = √3 × Uл × Iл × cos φ остается абсолютно одинаковой как для звезды, так и для треугольника. Это существенно упрощает практические замеры: для вычисления мощности трехфазной установки не обязательно вскрывать клеммную коробку и выяснять внутреннюю схему соединения обмоток - достаточно измерить напряжение между подводящими фазами, зафиксировать ток в одном из питающих проводов и подставить эти линейные значения в общую формулу.

Внимание к схеме подключения требуется только в том случае, если расчет ведется не по прямым измерениям на вводе, а по паспортным характеристикам отдельного фазного элемента. Например, при сборке трехфазной тепловой завесы из трех идентичных трубчатых нагревателей, рассчитанных на рабочее напряжение 220В, элементы коммутируются исключительно звездой. Если ошибочно собрать их треугольником в сети 380В, фазное напряжение на каждом элементе вырастет с 220В до 380В (в √3 раз), фазный ток увеличится пропорционально напряжению, а линейный ток возрастет еще в √3 раз. В результате общая мощность установки увеличится ровно в 3 раза относительно номинала, что приведет к немедленному перегоранию нагревателей.

Если нагрузка в трехфазной сети несимметрична (например, к разным фазам вводного щита подключены однофазные бытовые приборы разной энергоемкости), формула с коэффициентом √3 не применяется. В несимметричных режимах мощность рассчитывается отдельно для каждой из трех фаз по однофазной формуле P = Uф × Iф × cos φ с использованием фазного напряжения 220В и индивидуального тока конкретной линии, после чего полученные значения трех ветвей арифметически складываются: Pобщ = P1 + P2 + P3 .

Активная, реактивная и полная мощность: учет коэффициента cos φ

В цепях переменного тока электрическая энергия не всегда полностью переходит в механическую работу, свет или нагрев. Из-за периодического изменения направления тока в катушках индуктивности и конденсаторах формируются электромагнитные и электрические поля. На их создание в одну четверть периода расходуется энергия из сети, а в следующую четверть периода накопленная энергия возвращается обратно к источнику. Этот физический процесс разделяет общую мощность в цепях AC на три взаимосвязанные величины, образующие прямоугольный треугольник мощностей.

Структура мощности переменного тока включает следующие составляющие:

• Активная мощность ( P ) - полезная часть энергии, которая необратимо преобразуется электроприемником в механическое движение, тепловое излучение или свет. Именно эта величина указывается в паспортах большинства бытовых приборов и учитывается стандартными счетчиками электроэнергии.
• Реактивная мощность ( Q ) - энергия, циркулирующая между источником питания и реактивными элементами приемника без выполнения полезной работы. Она возникает из-за угла сдвига фаз φ , когда синусоида тока отстает от синусоиды напряжения или опережает ее. Вычисляется по формулам Q = U × I × sin φ для однофазной цепи и Q = √3 × U × I × sin φ для трехфазной сети.
• Полная мощность ( S ) - геометрическая сумма активной и реактивной составляющих, определяющая общую токовую нагрузку на питающую сеть, трансформаторы и коммутационные аппараты. Рассчитывается без учета фазового сдвига: S = U × I в однофазных цепях и S = √3 × U × I в симметричных трехфазных системах. Связь между тремя величинами выражается через теорему Пифагора: S = √(P² + Q²) .

Степень эффективности преобразования энергии из сети в полезную работу определяется коэффициентом мощности cos φ (косинус фи). Математически это отношение активной мощности к полной:

cos φ = P / S

Коэффициент cos φ является безразмерной величиной и принимает значения в диапазоне от 0 до 1. Чем ближе этот показатель к единице, тем меньше угол сдвига фаз φ , ниже реактивная составляющая Q и меньше паразитный ток, дополнительно нагружающий подводящие провода без совершения полезной работы.

Классификация электрических нагрузок по характеру сопротивления

Характер подключенной нагрузки напрямую задает угол сдвига фаз между током и напряжением, определяя выбор параметров для вычислений. Все электроприемники делятся на три базовые категории:

На практике чисто индуктивных или чисто емкостных потребителей не существует, так как любая обмотка или проводник обладает собственным омическим сопротивлением. Реальные приборы представляют собой смешанную активно-индуктивную или активно-емкостную нагрузку.

Влияние КПД и пусковых токов на расчетную мощность

При вычислении токовой нагрузки и требуемой мощности источника питания по паспортным данным оборудования необходимо различать номинальную мощность на валу, активную потребляемую мощность из сети и пиковую пусковую мощность. Учет только базовой формулы без эксплуатационных факторов приводит к занижению расчетных параметров электросети.

Для электродвигателей и приводных механизмов в технической документации и на заводском шильдике всегда указывается номинальная механическая мощность на валу ( Pном ), а не электрическая мощность, потребляемая из сети ( Pпотр ). Из-за механических потерь на трение в подшипниках, вентиляционных потерь и нагрева обмоток часть энергии теряется внутри самого устройства. Отношение полезной механической мощности к потребляемой электрической определяется через КПД ( η ). Чтобы найти реальную активную мощность, забираемую двигателем из сети, паспортное значение делят на КПД, а для получения полной мощности дополнительно делят на cos φ :

Pпотр = Pном / η

Sпотр = Pном / (η × cos φ)

Второй критический фактор при расчете индуктивных и некоторых емкостных нагрузок - пусковые токи. В момент включения электродвигателя, компрессора или насоса ротор неподвижен, противо-ЭДС индукции в обмотках отсутствует, и ток ограничивается только малым сопротивлением покоящихся катушек. В течение долей секунды или нескольких секунд при разгоне пусковой ток превышает номинальный рабочий показатель в 3-8 раз. Одновременно в момент старта резко падает cos φ двигателя. В результате кратковременная требуемая полная мощность Sпуск многократно превышает номинальную, что обязательно учитывается при оценке просадки напряжения в линии и выборе характеристик автономных источников энергоснабжения (генераторов, инверторов).

Практическое применение результатов расчета в электромонтаже и проектировании

Значения активной мощности ( P ) и полной мощности ( S ), полученные в ходе вычислений, служат отправной точкой при проектировании внутренних и внешних систем электроснабжения. Инженерные расчеты выполняются как для жилых объектов (квартира, частный дом, коттедж), так и для коммерческого сектора (нежилое помещение, предприятия торговли и общепита). В зависимости от назначения линии и характера подключенного оборудования вычисленные показатели определяют выбор кабельно-проводниковой продукции, номиналов коммутационных аппаратов и параметров источников питания.

Определение расчетной нагрузки при технологическом присоединении

При оформлении заявки на технологическое присоединение к электрическим сетям или увеличении выделенного лимита требуется определить суммарную расчетную электрическую нагрузку объекта. Для этого складываются показатели всех планируемых бытовых и промышленных потребителей: стационарных электрических плит, печей для саун, систем кондиционирования и вентиляции, насосных станций, линий освещения и розеточных групп.

Поскольку все электроприборы на объекте никогда не работают одновременно на максимальном пределе, в проектной практике сумма установленных мощностей корректируется коэффициентами спроса и одновременности. Итоговый результат определяет требуемый лимит энергопотребления, класс точности приборов для учета электроэнергии (прямого или трансформаторного включения), а также необходимость распределения мощных потребителей по разным фазам для предотвращения перекоса фаз в трехфазной сети.

Подбор защитной аппаратуры и кабельных линий

Защита электропроводки от перегрузки и токов короткого замыкания, а также выбор сечения проводников базируются на сопоставлении мощности нагрузки с расчетным током линии. При этом критически важно разделять области применения активной и полной составляющих:

• Активная мощность ( P ) определяет объем энергии, преобразуемой в тепло и механическую работу, что напрямую используется при расчете энергопотребления за период и подборе тарифов.
• Полная мощность ( S ) учитывает как активную, так и реактивную составляющую. Именно через полную мощность вычисляется реальный полный ток, протекающий по проводникам и контактам защитных устройств в сетях переменного тока.

Полученный результат расчета используется в четырех базовых электромонтажных задачах, представленных в таблице ниже.

Нормативная база для проектирования электроустановок

Все операции по переводу электрической мощности в расчетные токи, выбору сечений ТПЖ и согласованию параметров защитных аппаратов строго регламентированы техническими стандартами. При подготовке проектной документации и сборке распределительных щитов специалисты опираются на следующие нормативные документы:

• ПУЭ - устанавливает фундаментальные требования к выбору сечений проводников по нагреву, экономической плотности тока и условиям защиты от перегрузки (в частности, глава 1.3 и раздел 3).
• СП 256.1325800.2016 - содержит актуализированные правила проектирования и монтажа электроустановок жилых и общественных зданий, включая методики расчета удельных нагрузок для квартир, коттеджей, офисов и предприятий общепита.
• СП 31-110-2003 - определяет порядок вычисления расчетных электрических нагрузок на вводах и распределительных линиях с применением табличных коэффициентов спроса и одновременности.
• ГОСТ Р 50571.1-93 - задает общие положения по безопасности электроустановок зданий, координации характеристик потребляющего оборудования и аппаратов защиты.

Примеры расчета электрической мощности по напряжению, току и сопротивлению

Для точного вычисления электрической мощности важно правильно сопоставить тип питающей сети, характер нагрузки и набор доступных исходных параметров. Ниже разобраны типовые прикладные задачи для цепей DC, а также однофазных и трехфазных сетей AC.

Расчет мощности низковольтного потребителя в цепи постоянного тока

При сборке систем освещения, видеонаблюдения или автоматики требуется определить фактическое энергопотребление оборудования, работающего от стабилизированного источника DC напряжением 12 В или 24 В. В таких цепях отсутствует фазовый сдвиг, поэтому вычисление выполняется путем прямого перемножения напряжения и силы тока.

Исходные условия задачи для расчета:

• Тип цепи и потребитель - контур светодиодной подсветки, подключенный к шине питания DC.
• Рабочее напряжение источника (U) - 24 В.
• Измеренная сила тока в цепи при включенной нагрузке (I) - 3,5 А.

Подстановка значений в базовую формулу P = U × I дает следующий результат:

P = 24 × 3,5 = 84 Вт.

Потребляемая мощность данного участка цепи составляет 84 Вт. Если бы в результате замеров мультиметром сила тока была получена в миллиамперах (например, 3500 мА), перед выполнением математической операции значение необходимо перевести в базовые единицы системы СИ, разделив на 1000. Полученный результат 84 Вт служит отправной точкой для подбора номинала импульсного блока питания и расчета сечения низковольтной проводки на допустимое падение напряжения.

Вычисление мощности ТЭНа в однофазной сети по сопротивлению

При диагностике водонагревателей, электрокотлов или промышленных печей маркировка на корпусе нагревательного элемента часто оказывается нечитаемой. В этом случае реальную мощность ТЭНа определяют косвенным методом - через сетевое напряжение и омическое сопротивление холодной спирали, измеренное на клеммах отключенного прибора. Поскольку ТЭН представляет собой чисто резистивную нагрузку, вся потребляемая энергия преобразуется в тепло, а коэффициент cos φ принимается равным 1.

Исходные параметры для вычисления:

• Номинальное напряжение однофазной сети AC (U) - 220 В.
• Измеренное мультиметром сопротивление нагревательного элемента (R) - 24,2 Ом.

Для нахождения мощности без предварительного вычисления силы тока применяется производная формула P = U² / R:

P = 220² / 24,2 = 48400 / 24,2 = 2000 Вт (или 2 кВт).

Расчет показывает, что номинальная мощность исследуемого ТЭНа составляет 2 кВт. При интерпретации результата на практике учитывают физическое свойство металлов: при нагреве до рабочей температуры сопротивление нихромовой или фехралевой спирали незначительно возрастает, из-за чего фактическая мощность в рабочем режиме может отличаться от вычисленной на холодную на несколько процентов.

Определение активной и полной мощности трехфазного электродвигателя

Асинхронные электродвигатели, подключаемые к трехфазной сети 380 В, создают индуктивную нагрузку. Для корректного выбора кабельной линии и коммутационных аппаратов необходимо знать не только полезную активную мощность (P), но и полную мощность (S), которая учитывает реактивную составляющую, нагружающую проводники.

Исходные данные из технического паспорта и контрольных замеров:

• Линейное напряжение трехфазной сети (U) - 380 В.
• Линейный ток в фазном проводе при номинальной нагрузке вала (I) - 11,5 А.
• Паспортный коэффициент мощности электродвигателя (cos φ) - 0,85.
• Константа для симметричной трехфазной системы (√3) - приблизительно 1,732.

Сначала определяется полная мощность электроустановки по формуле S = √3 × U × I:

S = 1,732 × 380 × 11,5 = 7568,84 ВА (приблизительно 7,57 кВА).

Затем вычисляется активная потребляемая мощность с учетом коэффициента cos φ по формуле P = √3 × U × I × cos φ (или P = S × cos φ):

P = 7568,84 × 0,85 = 6433,51 Вт (приблизительно 6,43 кВт).

В результате расчета получены две величины: электрическая сеть и питающий трансформатор должны быть рассчитаны на передачу полной мощности 7,57 кВА, тогда как приборы коммерческого учета активной энергии зафиксируют потребление на уровне 6,43 кВт. Следует учитывать, что найденные 6,43 кВт - это активная мощность, потребляемая двигателем из электросети, а механическая мощность на самом валу будет меньше на величину потерь, определяемых КПД агрегата.

Сводная таблица расчетных сценариев

В таблице систематизированы исходные параметры, применяемые математические выражения и итоговые результаты для рассмотренных типов электрических цепей.
