Длина проводника по заданным параметрам

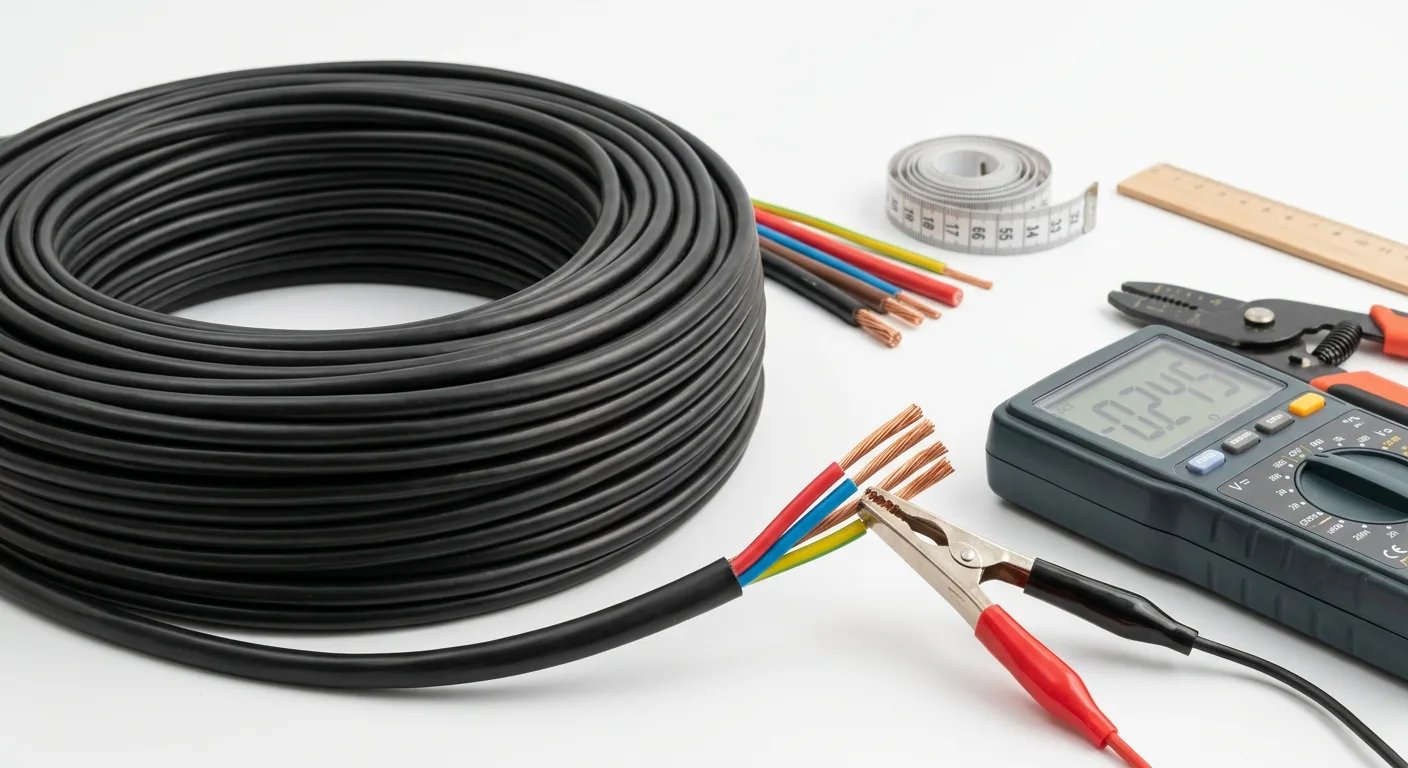

Длина проводника по заданным параметрам определяется путём пересчёта его физических и геометрических характеристик в фактический метраж кабеля или провода. Для выполнения вычисления используются три исходные величины: электрическое сопротивление токопроводящей жилы, площадь её поперечного сечения или диаметр, а также удельное сопротивление материала. Инструмент сопоставляет эти входные данные и сразу выдаёт протяжённость линии в метрах. Такой способ избавляет от необходимости полностью разматывать бухту, катушку или кабельный барабан для ручного измерения рулеткой.

Метод решает задачи складского учёта и электромонтажа, когда проводник уже уложен в штробу, кабельный канал или смотан в плотную заводскую упаковку. Зная сопротивление жилы на концах участка и её диаметр, можно быстро узнать точный остаток провода или длину скрытой трассы.

Вторая прикладная задача - входной контроль кабельно-проводниковой продукции перед покупкой или монтажом. Если длина бухты известна заранее и указана на заводской бирке, обратное сопоставление расчётного и реального метража сразу выявляет заниженное сечение жилы или несоответствие сплава заявленному стандарту. Несовпадение вычисленной длины с маркировкой прямо указывает на то, что фактическая площадь сечения меньше номинальной или в металле присутствуют посторонние примеси, повышающие электрическое сопротивление.

Электрофизическая формула расчёта длины проводника по сопротивлению и сечению

Математической основой для определения метража кабельной линии служит классический закон зависимости электрического сопротивления однородного цилиндрического проводника от его геометрических размеров и свойств материала. В исходном виде базовая формула электрического сопротивления записывается следующим образом:

R = (ρ ⋅ l) / S

Для решения обратной инженерной задачи - нахождения протяжённости участка по результатам измерений на его концах - из базового уравнения выражается переменная длины. Прямая формула для вычисления длины проводника принимает вид:

l = (R ⋅ S) / ρ

Корректность математического расчёта напрямую зависит от согласованности размерностей всех подставляемых величин. В электротехнической практике вместо строгих единиц СИ используется смешанная внесистемная комбинация, которая избавляет от необходимости переводить квадратные миллиметры сечения в квадратные метры. Ниже приведена расшифровка каждой переменной и требуемые единицы измерения для прямого подставления в формулу:

• l - искомая длина проводника, выраженная в метрах (м).
• R - электрическое сопротивление токопроводящей жилы постоянному току, измеряемое в омах (Ом).
• S - площадь поперечного сечения токопроводящей жилы, указываемая в квадратных миллиметрах (мм²).
• ρ - удельное электрическое сопротивление материала проводника, выраженное в Ом·мм²/м.

В академических справочниках по физике удельное сопротивление часто приводится в системных единицах СИ - ом-метрах (Ом·м). При использовании таких табличных данных перед вычислением необходимо выполнить перевод размерности. Соотношение между прикладной электротехнической и системной единицей составляет:

1 Ом·мм²/м = 10⁻⁶ Ом·м

Физический смысл математической зависимости

Структура расчётной формулы отражает фундаментальные закономерности прохождения постоянного электрического тока через металлическую среду. Искомая длина находится в прямой пропорциональной зависимости от общего электрического сопротивления и площади поперечного сечения, но обратно пропорциональна удельному сопротивлению материала жилы.

На практике эти пропорции работают следующим образом:

• При неизменном сечении и фиксированном материале жилы увеличение измеренного сопротивления пропорционально увеличивает расчётную длину. Каждый дополнительный метр проводника последовательно добавляет своё сопротивление к общему показателю линии.
• При одинаковом измеренном сопротивлении на клеммах прибора проводник с большей площадью поперечного сечения всегда оказывается длиннее тонкого провода из того же металла. Широкая жила оказывает меньшее противодействие току на единицу длины, поэтому для накопления такого же количества омов требуется больший метраж.
• Чем выше удельное сопротивление сплава, тем короче будет проводник при заданных значениях общего сопротивления и площади сечения. Материалы с высокой проводимостью требуют большей протяжённости для создания аналогичного электрического сопротивления.

Связь с погонным сопротивлением проводника

В кабельных каталогах и проектной документации характеристики продукции часто задаются через погонное сопротивление - электрическое сопротивление одного метра (Ом/м) или одного километра жилы (Ом/км). Эта величина объединяет в себе геометрический параметр сечения и физическую константу материала.

Математически погонное сопротивление одного метра проводника ( R_пог ) представляет собой отношение удельного сопротивления к площади поперечного сечения:

R_пог = ρ / S

Если этот справочный параметр известен для конкретного типоразмера кабеля, базовая формула расчёта длины упрощается до деления общего измеренного сопротивления линии на погонный показатель. В зависимости от размерности табличных данных используются следующие соотношения параметров:

Такой переход от площади сечения и удельного сопротивления к единому погонному коэффициенту позволяет быстро оценивать протяжённость стандартных силовых и сигнальных линий по паспортным таблицам производителя, где значения в Ом/км уже рассчитаны для всего ряда номинальных сечений.

Удельное сопротивление материалов токопроводящих жил и сплавов

При отсутствии паспортных данных о погонном показателе в расчётную зависимость подставляется удельное электрическое сопротивление материала ( ρ ). Это табличная физическая константа, которая характеризует способность конкретного вещества препятствовать прохождению электрического тока. Справочные значения данной величины фиксируются для нормальной температуры окружающей среды и самого проводника, составляющей +20 °C. Численно показатель в размерности Ом·мм²/м равен электрическому сопротивлению однородного цилиндрического проводника длиной 1 м и площадью поперечного сечения 1 мм².

В электротехнике, приборостроении и кабельной промышленности применяются чистые металлы с высокой проводимостью, конструкционные стали и специализированные резистивные сплавы. Справочные значения удельного электрического сопротивления при температуре +20 °C для основных проводниковых материалов и сплавов сопротивления приведены в таблице ниже:

Влияние выбора материала на расчётную протяжённость линии

Поскольку параметр ρ находится в знаменателе расчётной формулы, выбор материала напрямую определяет итоговый метраж проводника при неизменных значениях измеренного сопротивления и площади поперечного сечения. Чем лучше металл проводит электрический ток (то есть чем ниже его удельное сопротивление), тем большая длина жилы требуется для накопления одного и того же сопротивления в омах.

Для наглядного сопоставления можно рассмотреть условный проводник площадью сечения 1 мм², на концах которого зафиксировано сопротивление 1 Ом. В зависимости от выбранного вещества расчётная длина такого участка изменится в десятки раз:

• Медная жила (при ρ = 0,0175 Ом·мм²/м ) будет иметь расчётную протяжённость около 57,14 м.
• Алюминиевая жила (при ρ = 0,028 Ом·мм²/м ) при тех же входных параметрах окажется в 1,6 раза короче медной - её длина составит 35,71 м.
• Стальной проводник (при среднем ρ = 0,12 Ом·мм²/м ) даст длину всего 8,33 м.
• Нихромовая нить (при ρ = 1,1 Ом·мм²/м ) достигнет сопротивления в 1 Ом уже на отрезке длиной 0,91 м (91 см), а проволока из фехраля (при ρ = 1,3 Ом·мм²/м ) - на участке 0,77 м (77 см).

Из-за этой разницы ошибочный выбор между медью и алюминием при подстановке исходных данных приводит к промаху в определении метража бухты почти на 40 %. При работе с омеднёнными алюминиевыми или стальными проводниками расчёт по эталонной константе чистой меди также даст завышенный результат, так как основную часть сечения такой жилы занимает металл с более высоким удельным сопротивлением.

Зависимость удельного сопротивления от чистоты металла и примесей

Приведённые в справочниках диапазоны для одного и того же металла обусловлены различиями в химической чистоте сырья и технологии изготовления проволоки. Нижние границы диапазонов (например, 0,0172 Ом·мм²/м для меди и 0,0271 Ом·мм²/м для алюминия) соответствуют отожжённым электротехническим металлам высокой чистоты, прошедшим электролитическое рафинирование. Верхние значения (0,0175 Ом·мм²/м для меди и 0,028 Ом·мм²/м для алюминия) являются стандартными расчётными нормативами для серийной кабельно-проводниковой продукции с учётом технологических допусков и твёрдотянутого состояния металла после волочения.

В реальной кабельной продукции фактическое значение ρ может отклоняться от эталонного в сторону увеличения из-за присутствия посторонних химических примесей. Даже сотые доли процента кислорода, фосфора, железа, кремния или мышьяка в кристаллической решётке меди нарушают её однородность и заметно снижают электропроводность. Аналогичный эффект возникает при использовании в производстве вторичного нерафинированного лома или при нарушении режимов термического отжига катанки, из-за чего в металле сохраняются внутренние механические напряжения.

Для высокоомных прецизионных и нагревательных сплавов (константана, нихрома, фехраля) разброс справочного показателя связан с конкретной металлургической маркой и процентным соотношением легирующих элементов - никеля, хрома, железа, алюминия и марганца. Поэтому при точных расчётах длины спиралей или измерительных шунтов рекомендуется сверять удельное сопротивление с паспортом конкретной марки проволоки или ленты.

Определение площади поперечного сечения и диаметра жилы для подстановки в расчёт

Точность вычисления метража по формуле l = (R ⋅ S) / ρ напрямую зависит от того, насколько достоверно определена площадь поперечного сечения проводника S . На практике этот параметр либо берут из заводской маркировки кабеля, либо рассчитывают самостоятельно после механического замера диаметра токопроводящей жилы.

Серийная кабельно-проводниковая продукция выпускается по стандартизированной сетке номинальных сечений. Для бытовых, распределительных и магистральных силовых сетей стандартный ряд включает значения: 0,5; 0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120 мм² и выше. На импортных проводах, патч-кордах, акустических, автомобильных и слаботочных линиях геометрический размер жилы часто указывается в калибрах AWG. Перед подстановкой в расчётную формулу номер калибра необходимо перевести в метрическую систему (мм²) или диаметр в миллиметрах (мм) по таблицам соответствия: чем меньше числовое значение индекса AWG, тем толще проводник.

Проблема заниженного сечения и расхождения с маркировкой

Подстановка номинального значения с внешней оболочки кабеля или бирки барабана часто приводит к заметной ошибке в расчёте длины. Кабельная продукция, изготовленная по ГОСТ 31996-2012 или ГОСТ 16442-2014, нормируется по электрическому сопротивлению жилы и обычно имеет геометрическое сечение, близкое к заявленному. Однако на рынке широко представлен кабель, выпущенный по облегчённым ТУ производителей, где с целью экономии металла диаметр проволоки намеренно уменьшен.

Поскольку в формуле l = (R ⋅ S) / ρ площадь сечения S находится в числителе, любая погрешность в ней пропорционально переносится на итоговый метраж. Если на оболочке указано номинальное сечение 2,5 мм², а фактическая площадь среза жилы составляет всего 2,1 мм², то при подстановке паспортного числа 2,5 расчётная длина окажется завышенной примерно на 19 % относительно реальной физической длины бухты. Поэтому при ревизии остатков на складе или входном контроле партии перед вычислением длины необходимо определить реальное геометрическое сечение проводника.

Расчёт фактического сечения однопроволочной и многопроволочной жилы

Для нахождения реальной площади поперечного сечения круглой монолитной (однопроволочной) жилы с её конца снимают изоляцию на участке 10-15 мм и измеряют диаметр голого металла D в миллиметрах с помощью микрометра или штангенциркуля с точностью до сотых долей миллиметра. При замере губки инструмента не должны деформировать мягкий металл (особенно отожжённую медь или алюминий). Пересчёт измеренного диаметра в площадь круга выполняется по геометрической формуле:

S = (π ⋅ D²) / 4 ≈ 0,785 ⋅ D²

Переменные в этом выражении имеют следующие значения:

• S - фактическая площадь поперечного сечения жилы (мм²);
• D - измеренный диаметр однопроволочной жилы без изоляции (мм);
• π - математическая константа (приближённо равная 3,14159).

Если проводник гибкий (многопроволочный), измерять общий диаметр скрученного пучка штангенциркулем нельзя: между отдельными круглыми проволоками всегда присутствуют воздушные зазоры, из-за которых внешний габарит пучка больше эквивалентного диаметра сплошного металла. В этом случае пучок распушают, измеряют микрометром диаметр одной отдельной проволоки d в миллиметрах и пересчитывают общее количество проволок n в жиле. Суммарное сечение проводника находят путём умножения площади одной проволоки на их число:

S = n ⋅ (π ⋅ d²) / 4 ≈ 0,785 ⋅ n ⋅ d²

Ниже приведено соотношение стандартных номинальных сечений, расчётных диаметров монолитных жил и близких к ним калибров AWG для быстрой сверки перед вычислением длины:

Для точного определения метража бухты в формулу расчёта длины следует подставлять именно вычисленное через диаметр значение S (например, 2,14 мм² при измеренном диаметре 1,65 мм у кабеля с маркировкой 2,5 мм²), а не округлённый номинал из каталога.

Влияние температуры, конструкции кабеля и точности измерения сопротивления

Даже при вычислении реальной площади сечения жилы через её фактический диаметр итоговый метраж может отклоняться от физического на несколько процентов или десятков метров. Погрешность возникает из-за внешних температурных условий во время замера, внутренней геометрии многожильного кабеля и инструментальных неточностей при фиксации малых значений омического сопротивления.

Температурная поправка и приведение сопротивления к +20 °C

Справочные значения удельного сопротивления проводниковых металлов привязаны к нормальной температуре +20 °C. У чистых металлов электрическое сопротивление растёт при нагревании и снижается при охлаждении. Зависимость описывается через ТКС ( α ), который показывает относительное изменение сопротивления при изменении температуры материала на 1 °C.

Для электротехнической меди и алюминия справочное значение α составляет около 0,004 °C⁻¹ (точнее - 0,00393 °C⁻¹ для меди и 0,00403 °C⁻¹ для алюминия). При измерении на открытой площадке летом или в неотапливаемом складе зимой фактическое сопротивление при температуре T ( R_T ) связано с сопротивлением при +20 °C ( R_20 ) линейным уравнением:

R_T = R_20 ⋅ [1 + α ⋅ (T − 20)]

Чтобы исключить температурную погрешность перед подстановкой данных в формулу длины, измеренное при текущей температуре проводника сопротивление R_T приводят к базовому значению при +20 °C:

R_20 = R_T / [1 + α ⋅ (T − 20)]

Игнорирование температурного сдвига искажает результат пропорционально разнице температур. Каждые 10 °C отклонения от +20 °C меняют сопротивление медной или алюминиевой жилы примерно на 4 %:

• Замер на солнце при нагреве чёрной оболочки кабеля до +45 °C увеличивает сопротивление жилы на 10 % относительно нормы. Без пересчёта к R_20 вычисленная длина бухты окажется на 10 % больше реальной.
• Замер промёрзшего барабана на улице при −15 °C снижает сопротивление жилы на 14 %. Прямая подстановка такого замера в расчёт покажет искусственную недостачу метража (например, 86 м вместо фактических 100 м).

Учёт коэффициента укрутки жил в многожильных кабелях

Формула расчёта длины определяет электрическую длину самого металлического проводника. В одножильных установочных проводах длина токопроводящей жилы совпадает с габаритной длиной провода. В многожильных силовых и контрольных кабелях (ВВГ, КГ, ПВС), а также в симметричных кабелях связи (витая пара UTP и FTP) изолированные жилы располагаются внутри общей оболочки не прямолинейно, а скручиваются между собой по спирали с определённым шагом повива для придания кабелю гибкости и устойчивости к изгибам.

Из-за спиральной траектории фактическая длина каждой отдельной жилы всегда превышает линейную длину самого кабеля в оболочке. Разница определяется коэффициентом укрутки и составляет в среднем от 1 % до 3 % для силовых кабелей типа ВВГ или АВВГ и до 3-5 % для гибких шнуров (ПВС, КГ) или пар с малым шагом скрутки в UTP/FTP. Поэтому при получении расчётной длины по сопротивлению в 102-103 метра физический метраж цельной кабельной линии по внешней рубашке составит ровно 100 метров.

Требования к точности измерения входного сопротивления

Токопроводящие жилы кабелей обладают малым погонным сопротивлением, особенно при больших сечениях или на коротких отрезках (единицы и доли ома). Обычные бытовые мультиметры в двухпроводном режиме измерения вносят на этом диапазоне существенную погрешность. Для получения достоверного значения R применяют следующие технические приёмы:

При подготовке к замеру концы жил зачищают от изоляции и оксидной плёнки до металлического блеска. Наличие окислов на алюминии или слабый прижим щупов создают дополнительное переходное сопротивление в десятые доли ома, что при пересчёте кабеля сечением 4-10 мм² приводит к ложному завышению расчётной длины на десятки метров.

Примеры расчёта длины кабеля и проводов в прикладных задачах

Подстановка замеренных и справочных параметров в базовую формулу l = (R ⋅ S) / ρ решает складские, монтажные и конструкторские задачи. Точность итогового метража напрямую зависит от того, используется ли в вычислениях номинальное сечение с маркировки или фактическая площадь среза жилы, полученная инструментальным обмером.

Определение остатка силового медного кабеля в бухте

На складе числится начатая бухта трёхжильного кабеля ВВГнг 3х2,5. Требуется установить точный остаток метража без размотки при температуре в помещении +20 °C.

Исходные данные и порядок вычислений:

• Замер диаметра токопроводящей жилы микрометром показал D = 1,72 мм. Фактическая площадь поперечного сечения составляет: S = (3,1416 ⋅ 1,72²) / 4 = 2,32 мм² (вместо номинальных 2,5 мм²).
• Сопротивление одной жилы между концами бухты (за вычетом сопротивления щупов) составило R = 0,65 Ом.
• Табличное удельное сопротивление электротехнической меди: ρ = 0,0175 Ом·мм²/м.
• Подстановка значений в расчётную формулу: l = (0,65 ⋅ 2,32) / 0,0175 = 1,508 / 0,0175 = 86,17 м.

Фактическая длина остатка кабеля в бухте равна 86,2 метра. Если бы в формулу подставили номинальное сечение 2,5 мм² с бирки без проверки диаметра, расчёт показал бы (0,65 ⋅ 2,5) / 0,0175 = 92,86 м, что привело бы к ошибке учёта на 6,7 метра.

Расчёт протяжённости проложенной линии методом петли и обмоточного провода на катушке

Когда концы кабеля находятся на большом удалении друг от друга, измерение проводят путём замыкания двух одинаковых жил на дальнем конце трассы. Рассмотрим определение длины четырёхжильного алюминиевого кабеля АВВГ 4х16, проложенного в кабельной канализации между двумя щитовыми.

На удалённом щите две фазные жилы соединены болтовым зажимом. На вводном щите миллиомметром измерено сопротивление образованного шлейфа, которое после приведения к температуре +20 °C составило R_петли = 1,18 Ом. Номинальное сечение жилы по паспорту соответствует фактическому и равно S = 16 мм², удельное сопротивление алюминия ρ = 0,028 Ом·мм²/м.

Сначала вычисляется суммарная электрическая длина двух последовательно соединённых жил:

l_петли = (1,18 ⋅ 16) / 0,028 = 18,88 / 0,028 = 674,29 м.

Поскольку ток проходит по трассе в прямом и обратном направлении, физическая протяжённость кабельной линии равна половине длины шлейфа:

l = 674,29 / 2 = 337,15 м.

Аналогичный порядок расчёта через диаметр применяется для инвентаризации эмальпровода ПЭТВ-2 на технологических катушках, где доступ к обоим концам намотки открыт сразу. Например, при сопротивлении намотки R = 48,5 Ом и диаметре медной жилы без лаковой изоляции D = 0,50 мм площадь сечения равна S = 0,7854 ⋅ 0,50² = 0,1963 мм². Длина провода на катушке составит l = (48,5 ⋅ 0,1963) / 0,0172 = 553,5 м.

Расчёт длины нихромовой или фехралевой проволоки для нагревательного элемента

При изготовлении резистивных спиралей для муфельных печей, ТЭНов или нагрузочных реостатов стоит задача отмерить заготовку из сплава высокого сопротивления под заданный омический номинал. Требуется определить длину проволоки из нихрома марки Х20Н80 (ρ = 1,10 Ом·мм²/м) диаметром D = 1,2 мм для получения нагревателя с сопротивлением в холодном состоянии R = 22 Ом.

• Площадь поперечного сечения проволоки: S = (3,1416 ⋅ 1,2²) / 4 = 1,131 мм².
• Расчётная длина развёрнутой нити: l = (22 ⋅ 1,131) / 1,10 = 24,882 / 1,10 = 22,62 м.

Если для этой же спирали на 22 Ом при том же диаметре 1,2 мм применить фехраль марки Х23Ю5Т с удельным сопротивлением ρ = 1,35 Ом·мм²/м, потребная длина заготовки сократится до l = (22 ⋅ 1,131) / 1,35 = 18,43 м.

Обратная проверка качества кабеля при известном метраже бухты

Формула расчёта длины позволяет выявить фальсификат или существенное занижение характеристик при входном контроле заводской упаковки с фиксированным метражом (например, стандартной бухты ровно на 100 метров). Если подставить в расчёт паспортные значения сечения и эталонное удельное сопротивление меди, а полученная расчётная длина окажется значительно больше реальных 100 метров, это указывает на завышенное электрическое сопротивление жилы.

В таблице представлены результаты контрольного пересчёта 100-метровых бухт кабеля с заявленным сечением 1,5 мм² при различных технологических отклонениях:

Для точной локализации дефекта при такой проверке достаточно измерить реальный диаметр жилы штангенциркулем или микрометром. Если геометрическое сечение соответствует норме (около 1,5 мм²), а расчётная длина 100-метровой бухты всё равно превышает 115-120 метров, причиной брака является нечистый состав проводникового материала с завышенным удельным сопротивлением.
