Выходное напряжение резистивного делителя

Онлайн-калькулятор Qivrora определяет выходное напряжение резистивного делителя по заданному входному напряжению и сопротивлениям двух последовательно соединённых резисторов. Инструмент вычисляет потенциал в точке отвода относительно общего провода электрической цепи. Для выполнения расчёта достаточно указать напряжение источника питания и номиналы верхнего и нижнего плеча схемы. Результат показывает точный уровень сниженного напряжения, который поступает на подключённый узел или измерительный вход.

Такой расчёт необходим при согласовании уровней сигналов, подключении датчиков к микроконтроллерам и проектировании цепей питания. Правильный подбор номиналов позволяет получить нужное напряжение без использования сложных преобразователей.

Вычисление опирается на пропорциональное распределение падения напряжения между последовательными участками цепи в режиме холостого хода. Верхний резистор гасит избыточную часть входного потенциала, а с нижнего резистора снимается требуемое рабочее значение. Калькулятор принимает параметры в стандартных дольных и кратных единицах измерения, автоматически приводя милливольты, килоомы и мегаомы к базовым единицам перед подстановкой в формулу. Это исключает ошибки при переводе разрядностей и ускоряет проверку схемотехнических решений.

Схема резистивного делителя и исходные параметры для расчёта

Базовая схема резистивного делителя напряжения состоит из двух последовательно соединённых резисторов, подключённых между положительным полюсом источника питания и общим проводом цепи. Узел соединения этих двух элементов образует среднюю точку, которая служит выходом схемы. В инженерной практике верхний участок от источника питания до точки отвода называют гасящим плечом, а нижний участок от точки отвода до общего провода - съёмным плечом.

При подаче питания через оба резистора начинает протекать электрический ток, создающий на каждом из них падение напряжения. Измерение потенциала на входных и выходных клеммах всегда выполняется относительно единой базовой точки с нулевым потенциалом - общего провода или заземления. Если перепутать местами верхнее и нижнее плечо при сборке или подстановке значений, уровень потенциала на выходе изменится на противоположный по пропорции.

Для выполнения расчёта используются три входных параметра и одна искомая выходная величина:

• Входное напряжение (Uвх или Vin) - исходная разность потенциалов, подаваемая на внешние выводы цепи от источника питания или предыдущего каскада схемы.
• Сопротивление верхнего резистора (R1) - электрическое сопротивление верхнего плеча делителя, включённого между входом питания и точкой отвода. На этом элементе гасится избыточная часть входного потенциала.
• Сопротивление нижнего резистора (R2) - электрическое сопротивление нижнего плеча делителя, расположенного между точкой отвода и общим проводом. Параллельно этому участку подключается приёмник сигнала или измерительный вход.
• Выходное напряжение (Uвых или Vout) - результирующий параметр расчёта, представляющий собой электрическое напряжение между средней точкой соединения резисторов и общим проводом.

Единицы измерения и приведение размерностей

В принципиальных схемах и технической документации номиналы радиоэлементов и уровни сигналов редко записываются только в базовых единицах СИ. Напряжение питания силовых и логических цепей обычно указывают в вольтах (В), а слабые сигналы с датчиков - в милливольтах (мВ). Номиналы резисторов в зависимости от назначения узла варьируются от единиц ом (Ом) до сотен килоом (кОм) и нескольких мегаом (МОм).

При самостоятельной подстановке исходных чисел в расчётные выражения разнородные размерности необходимо предварительно перевести в базовые единицы: вольты и омы. Прямое сложение или деление величин с разными десятичными приставками (например, сложение 470 Ом и 2,2 кОм как чисел 470 и 2,2) приводит к грубой математической ошибке и неверному определению потенциала в точке отвода.

В таблице приведены соотношения используемых единиц измерения и правила их перевода в базовую систему перед вычислением:

Если оба сопротивления R1 и R2 заданы в одинаковых кратных единицах (например, оба номинала указаны в килоомах), их отношение остаётся неизменным и без перевода в омы, так как множитель 1 000 сокращается при делении. Однако при комбинировании резисторов из разных диапазонов - например, когда в верхнем плече установлен резистор на 1 МОм, а в нижнем на 10 кОм - приведение обоих значений к единой размерности является обязательным этапом расчёта.

Формула делителя напряжения и математическая основа расчёта

Базовый расчёт потенциала в точке отвода выполняется для режима холостого хода, когда к выходу схемы не подключён внешний потребитель тока. В таком состоянии цепь со стороны выхода разомкнута, а сам делитель считается ненагруженным. Вычисление строится на прямой пропорции между сопротивлением нижнего плеча и полным сопротивлением всей резистивной цепочки:

Uвых = Uвх · R2 / (R1 + R2)

Эта зависимость показывает, что выходное напряжение всегда составляет лишь часть от входного и напрямую зависит от соотношения номиналов выбранных элементов. Чтобы точно понимать, как распределяются потенциалы внутри цепи, полезно разобрать пошаговый вывод этой формулы через фундаментальные законы электротехники.

Вывод расчётной формулы через закон Ома и правила Кирхгофа

В ненагруженном состоянии оба резистора включены строго последовательно: весь электрический ток, вытекающий из источника питания и проходящий через верхний элемент R1, в полном объёме протекает через нижний элемент R2 к общему проводу, так как ответвления тока в точку отвода не происходит.

Последовательность физических закономерностей, формирующих итоговое уравнение, включает следующие этапы:

• Определение эквивалентного сопротивления. При последовательном соединении общее сопротивление участка цепи равно алгебраической сумме сопротивлений его отдельных звеньев: Rобщ = R1 + R2 .
• Расчёт общего тока делителя. Согласно закону Ома для участка цепи, сила тока прямо пропорциональна приложенному напряжению и обратно пропорциональна полному сопротивлению. Ток покоя (сквозной ток холостого хода), протекающий через оба резистора, вычисляется по формуле: I = Uвх / Rобщ = Uвх / (R1 + R2) .
• Распределение падений напряжения по второму закону Кирхгофа. Правило напряжений Кирхгофа устанавливает, что в замкнутом контуре направленная сумма ЭДС источника равна сумме падений напряжения на всех пассивных элементах контура: Uвх = U1 + U2 , где U1 = I · R1 - падение напряжения на верхнем гасящем плече, а U2 = I · R2 - падение напряжения на нижнем плече.
• Выражение выходного потенциала. Поскольку выходное напряжение снимается непосредственно с выводов нижнего резистора относительно общего провода, выполняется равенство Uвых = U2 = I · R2 . Подстановка выражения для общего тока I в это уравнение даёт классическую расчётную формулу: Uвых = (Uвх / (R1 + R2)) · R2 = Uвх · R2 / (R1 + R2) .

При таком подходе падение напряжения на каждом из участков цепи оказывается строго пропорциональным его электрическому сопротивлению. Чем больше сопротивление конкретного резистора относительно суммы R1 + R2 , тем большая доля входного потенциала оседает на его выводах.

Коэффициент деления и физический смысл отношения сопротивлений

Дробную часть основной формулы принято выделять в самостоятельный безразмерный параметр - коэффициент деления (или коэффициент передачи по напряжению), который обозначается буквой K :

K = Uвых / Uвх = R2 / (R1 + R2)

Коэффициент передачи показывает, какую именно долю от исходного напряжения составляет напряжение на выходе схемы. Так как в пассивной резистивной цепи значения сопротивлений всегда положительны, величина K находится в диапазоне от 0 до 1. Умножение входного напряжения на этот коэффициент сразу даёт искомый результат: Uвых = Uвх · K .

Важная особенность этой математической модели заключается в том, что итоговый уровень напряжения на выходе определяется не абсолютными величинами сопротивлений в омах, а исключительно их взаимным отношением. Если увеличить или уменьшить номиналы обоих резисторов в одинаковое число раз, коэффициент K и величина Uвых останутся прежними - изменится только сквозной ток покоя I , протекающий через цепь. Для выражения коэффициента передачи напрямую через отношение плеч числитель и знаменатель дроби делят на R2 , получая эквивалентную запись: K = 1 / (1 + R1 / R2) .

В таблице показано, как изменение соотношения между сопротивлениями верхнего и нижнего плеча влияет на коэффициент передачи и распределение напряжений в схеме:

Понимание этих граничных состояний помогает быстро контролировать правильность вычислений: если по условию задачи сопротивление нижнего резистора меньше верхнего, то полученное выходное напряжение в обязательном порядке должно быть меньше половины входного.

Практические примеры расчёта выходного напряжения

Подстановка конкретных числовых значений в основную расчётную формулу наглядно демонстрирует, как выбор номиналов верхнего и нижнего плеча определяет потенциал в точке отвода для типовых задач электроники. Во всех приведённых ниже сценариях сопротивления R1 и R2 выражены в одинаковых кратных единицах (кОм), благодаря чему масштабный коэффициент 1000 в числителе и знаменателе дроби взаимно сокращается, а вычисления можно проводить напрямую в килоомах.

Согласование логических уровней сигналов с 5 В до 3,3 В

При подключении периферийных модулей или датчиков с пятивольтовой логикой к выводам микроконтроллеров и одноплатных компьютеров, работающих от напряжения 3,3 В (таких как ESP32, Raspberry Pi или 3,3-вольтовые модификации плат Arduino), требуется понизить амплитуду входного сигнала. Подача полных 5 В напрямую на цифровой или аналоговый вход может вывести микросхему из строя.

Для расчёта схемы согласования задаются следующие исходные параметры:

• Входное напряжение от источника сигнала: Uвх = 5 В
• Сопротивление верхнего резистора: R1 = 1,7 кОм (1700 Ом)
• Сопротивление нижнего резистора: R2 = 3,3 кОм (3300 Ом)

Пошаговый порядок определения выходного потенциала:

• Определение суммарного сопротивления цепи: Rобщ = 1,7 + 3,3 = 5 кОм.
• Вычисление коэффициента передачи делителя: K = 3,3 / 5 = 0,66.
• Расчёт выходного напряжения в точке отвода: Uвых = 5 · 0,66 = 3,3 В.

Поскольку номинал 1,7 кОм является нестандартным для базовых рядов радиодеталей, на практике в верхнее плечо часто устанавливают доступный резистор на 1,8 кОм в паре с нижним резистором 3,3 кОм. Повторный пересчёт с этими значениями показывает фактический уровень сигнала на входе микроконтроллера: Uвых = 5 · 3,3 / (1,8 + 3,3) = 16,5 / 5,1 ≈ 3,235 В. Такое напряжение полностью безопасно для 3,3-вольтового порта и надёжно распознаётся как логическая единица.

Масштабирование напряжения питания 12 В для входа АЦП

При контроле состояния бортовой сети или внешнего аккумулятора с номинальным напряжением 12 В необходимо предварительно ослабить контролируемый потенциал, чтобы он не превышал верхний предел измерения встроенного АЦП. Если для снижения уровня в схеме используются резисторы с номиналами R1 = 10 кОм и R2 = 2,2 кОм при входном напряжении Uвх = 12 В, расчёт выполняется в три действия.

Сначала вычисляется общее сопротивление последовательной ветви: 10 + 2,2 = 12,2 кОм (12200 Ом). Затем находится доля напряжения, приходящаяся на нижнее съёмное плечо: 2,2 / 12,2 ≈ 0,1803. На завершающем шаге входное напряжение умножается на полученный коэффициент: Uвых = 12 · 0,1803 ≈ 2,164 В (или 2164 мВ). Остальные 9,836 В гасятся на верхнем резисторе R1. Полученный уровень 2,164 В укладывается в безопасный измерительный диапазон низковольтных входов АЦП с запасом на случай перезаряда источника питания до 14-15 В.

Деление напряжения пополам при равенстве плеч

Частный случай расчёта возникает при выборе двух одинаковых по номиналу резисторов (R1 = R2). Такой вариант применяется, когда в схеме требуется сформировать искусственную среднюю точку с потенциалом ровно в половину напряжения питания (Uвых = 0,5 · Uвх) или снизить измеряемый сигнал ровно в два раза.

Пусть на вход подаётся напряжение Uвх = 9 В, а оба плеча собраны на резисторах сопротивлением по 10 кОм (R1 = 10 кОм, R2 = 10 кОм). Подстановка значений в формулу даёт следующий результат:

Uвых = 9 · 10 / (10 + 10) = 90 / 20 = 4,5 В

Независимо от выбранного абсолютного сопротивления - будь то пара резисторов по 470 Ом, 4,7 кОм или 100 кОм - при соблюдении равенства R1 = R2 коэффициент деления всегда составляет 0,5, а входное напряжение распределяется между верхним и нижним участками цепи поровну.

Сводная таблица расчётных параметров для типовых схем

В таблице ниже сгруппированы исходные данные и результаты вычислений для рассмотренных практических случаев, а также дополнительных комбинаций стандартных номиналов резисторов:

Влияние нагрузки и характеристик компонентов на фактическое напряжение

Теоретическое значение Uвых, полученное по формуле для режима холостого хода, в реальной электрической цепи может отличаться от фактически измеренного потенциала. Это расхождение возникает из-за отбора тока подключаемым потребителем, производственного разброса параметров радиоэлементов и тепловых процессов при протекании электрического тока.

Режим нагруженного делителя и просадка напряжения

При подключении к точке отвода любого потребителя энергии схема переходит из режима холостого хода в режим нагруженного делителя. Входная цепь подключаемого узла обладает собственным электрическим сопротивлением нагрузки RL (или Rнагрузки), которое включается параллельно нижнему плечу R2.

Параллельное соединение резистора R2 и сопротивления потребителя Rнагрузки образует в нижней части схемы новое эквивалентное сопротивление Rниж, рассчитываемое по формуле:

Rниж = (R2 · Rнагрузки) / (R2 + Rнагрузки)

По законам электротехники общее сопротивление параллельного участка всегда меньше наименьшего из входящих в него сопротивлений (Rниж < R2). В результате коэффициент деления уменьшается, и на выходе возникает просадка напряжения - фактический потенциал оказывается ниже значения, рассчитанного без учета нагрузки.

В таблице показано, как подключение нагрузки с различным собственным сопротивлением снижает выходное напряжение делителя с параметрами Uвх = 10 В, R1 = 10 кОм и R2 = 10 кОм (напряжение холостого хода составляет 5,00 В):

Для минимизации просадки выходного напряжения при проектировании цепей применяют следующие схемотехнические решения:

• Выбор номиналов R1 и R2 таким образом, чтобы ток покоя делителя был как минимум в 10-100 раз больше тока, потребляемого нагрузкой (что эквивалентно условию Rнагрузки ≫ R2).
• Подключение точки отвода исключительно к высокоомным входам каскадов управления, таким как входы ОУ или компараторов, входное сопротивление которых исчисляется мегаомами и практически не шунтирует плечо R2.
• Использование буферного повторителя напряжения между выходом делителя и низкоомной нагрузкой для развязки цепей по току.

Производственный допуск и температурная стабильность резисторов

Даже при полном отсутствии внешней нагрузки напряжение в собранной схеме зависит от точности изготовления постоянных резисторов. Промышленность выпускает компоненты в соответствии со стандартными рядами номиналов (E6, E12, E24, E48, E96, E192), где каждому ряду соответствует определенный паспортный допуск (погрешность сопротивления в процентах от номинала).

Если в схеме используются распространенные резисторы рядов E12 или E24 с допуском ±5 %, фактическое сопротивление элемента номиналом 10 кОм может находиться в диапазоне от 9,5 кОм до 10,5 кОм. Наибольшее отклонение выходного напряжения от расчетного возникает в пограничном случае, когда сопротивление одного плеча смещено к верхнему пределу допуска, а второго - к нижнему. Для узлов, требующих высокой точности коэффициента передачи, выбирают прецизионные компоненты из рядов E96 (±1 %) или E192 (±0,5 % и точнее).

Дополнительное влияние оказывает ТКС резисторов, характеризующий обратимое изменение сопротивления при нагреве или охлаждении окружающей среды. Чтобы коэффициент деления не смещался при перепадах температуры, оба резистора (R1 и R2) подбирают из одной технологической партии и одного типа, обеспечивая одинаковый знак и величину ТКС для синхронного изменения сопротивлений обоих плеч.

Рассеиваемая мощность и тепловой режим компонентов

Протекание тока через резистивный делитель сопровождается непрерывным выделением тепла на обоих резисторах. Электрическая мощность P, преобразуемая в тепловую на каждом элементе цепи, определяется по формулам закона Джоуля - Ленца через ток делителя I или падение напряжения U на конкретном резисторе:

P = I² · R = U² / R

При выборе низкоомных резисторов (для снижения влияния нагрузки) возрастает общий ток цепи и увеличивается тепловыделение. Если фактическая рассеиваемая мощность превысит паспортный предел для выбранного типоразмера компонента, резистор перегреется, что приведет к уходу его сопротивления за пределы допуска или полному разрушению проводящего слоя.

Ограничение по номинальной мощности необходимо учитывать при выборе конструктивного исполнения деталей: для компактных компонентов поверхностного монтажа SMD (типоразмеры 0402, 0603, 0805, 1206) допустимая мощность обычно составляет от 0,0625 Вт до 0,25 Вт, тогда как стандартные выводные резисторы рассчитаны на рассеивание 0,125 Вт, 0,25 Вт, 0,5 Вт, 1 Вт и более. Для надежной работы схемы номинальная мощность каждого резистора должна превышать расчетное значение тепловыделения минимум в 1,5-2 раза.

Применение расчёта резистивного делителя в схемотехнике

Определение потенциала в точке отвода по известному входному напряжению и сопротивлениям плеч решает ряд типовых задач при проектировании и диагностике аналоговых и цифровых узлов. Вычисление уровня выходного сигнала позволяет задать режимы работы активных компонентов, настроить пороги срабатывания автоматики и перевести физические параметры среды в электрические величины.

Формирование опорного напряжения и работа цепей обратной связи

В схемах сравнения и усиления сигналов резистивный делитель используется как простейший ИОН для неинвертирующих или инвертирующих входов ОУ и компараторов. Поскольку входное сопротивление таких микросхем чрезвычайно велико, отвод делителя работает практически в режиме холостого хода, а фактический потенциал на входе микросхемы точно соответствует расчётному значению. Этот фиксированный уровень служит порогом, с которым компаратор сравнивает изменяющийся входной сигнал, или искусственной средней точкой при однополярном питании ОУ.

Другая область применения - расчёт напряжения в цепи обратной связи Ufb для контроля и установки уровня стабилизации в линейных регулируемых стабилизаторах, таких как LM317, и импульсных DC-DC преобразователях. В подобных интегральных схемах выходное напряжение стабилизатора подается на вход внешнего делителя, а точка отвода подключается к управляющему выводу микросхемы. Силовой ключ или регулирующий элемент внутри стабилизатора автоматически поддерживает выходное напряжение на таком уровне, чтобы потенциал Ufb в точке отвода сравнялся с внутренним эталонным напряжением микросхемы. Прямой расчёт делителя при проверке таких схем показывает, какое напряжение поступит на управляющий вход при заданном напряжении на выходе блока питания.

Схемы с резистивными датчиками и измерительные мосты

Аналоговые сенсоры, меняющие свое омическое сопротивление под действием внешних физических факторов, включаются в одно из плеч делителя для преобразования изменения сопротивления в изменение напряжения. При подаче стабильного питания на такую цепь потенциал в точке отвода становится функцией измеряемой величины:

• Термисторы изменяют сопротивление при колебаниях температуры. Если установить терморезистор в нижнее плечо R2, то при изменении его сопротивления в конкретной температурной точке расчёт делителя покажет точное напряжение, которое поступит на измерительный вход контроллера.
• Фоторезисторы снижают сопротивление при увеличении освещенности. Подстановка темнового или светового сопротивления фоторезистора в расчётную формулу позволяет определить границы изменения потенциала в точке отвода для настройки сумеречных реле и датчиков света.

Для высокоточных измерений малых отклонений сопротивления применяют мост Уитстона, который представляет собой два параллельно запитанных резистивных делителя. Первая ветвь состоит из эталонных резисторов и формирует фиксированный потенциал, а вторая ветвь содержит калибровочный резистор и датчик. Расчёт выходного напряжения отдельно для каждой ветви позволяет найти потенциалы обеих точек отвода. Разность между этими двумя расчётными величинами определяет напряжение разбаланса моста: при полном равенстве отношений плеч разность равна нулю, а при изменении сопротивления датчика возникает дифференциальное напряжение, пропорциональное внешнему воздействию.

Задание рабочей точки транзисторных каскадов

Для вывода усилительного каскада в линейный режим работы необходимо подать на управляющий электрод транзистора постоянное начальное напряжение - смещение. Базовый делитель напряжения, подключенный к шине питания, фиксирует требуемый потенциал покоя. Выбор и проверка номиналов плеч зависят от типа используемого полупроводникового прибора:

Инструментальный контроль параметров в реальной цепи

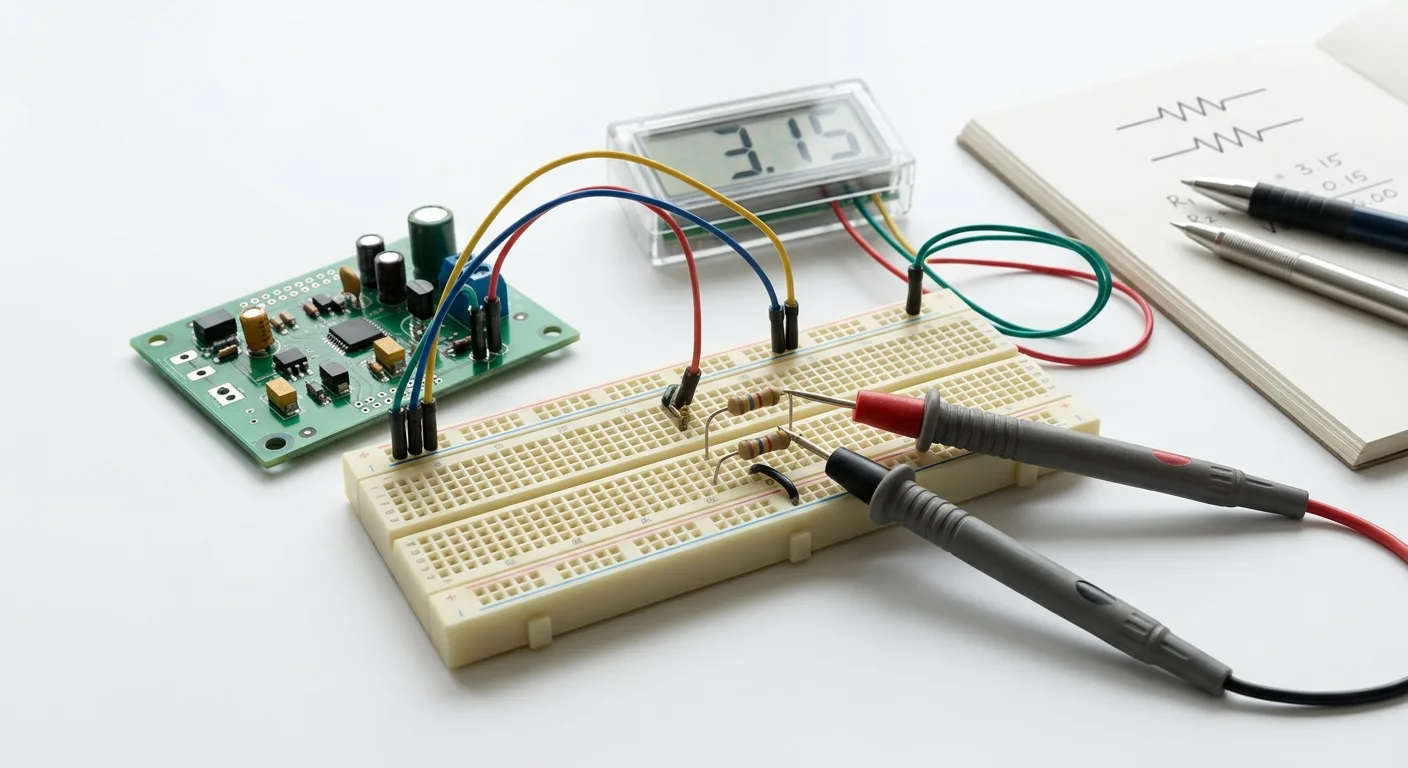

При диагностике собранного устройства на печатной плате расчётное напряжение сопоставляют с фактическими показаниями контрольно-измерительных приборов: вольтметра, цифрового мультиметра или осциллографа. Такое сравнение помогает быстро выявить обрыв в цепи, короткое замыкание или установку резистора ошибочного номинала.

В процессе измерений в высокоомных цепях необходимо учитывать внутреннее входное сопротивление самого измерительного прибора. Стандартный цифровой мультиметр или вход осциллографа со стандартным делителем щупа обычно имеют входное сопротивление 1 МОм или 10 МОм. При подключении щупов к точке отвода и общему проводу входной импеданс прибора включается параллельно нижнему резистору R2.

Если сопротивления плеч измеряемого делителя составляют единицы или десятки килоом, влияние прибора незаметно, и на экране отображается напряжение, близкое к расчётному значению холостого хода. Однако при проверке делителя с резисторами по 1 МОм и выше подключение вольтметра с входным сопротивлением 1 МОм снизит эквивалентное сопротивление нижнего плеча вдвое. В результате прибор зафиксирует существенную просадку напряжения, которая вызвана шунтирующим действием самой измерительной цепи, а не неисправностью компонентов схемы.
