Частота сигнала по заданным параметрам

Частота сигнала по заданным параметрам определяется как количество полных циклов колебаний периодического или гармонического процесса, совершаемых за одну секунду. Этот базовый физический показатель выражается в герцах (Гц) и позволяет напрямую переводить временные, пространственные или схемотехнические характеристики в частотную область. Инструмент выполняет точный математический пересчёт исходных величин с учётом кратных и дольных единиц измерения. Пользователь получает готовое значение частоты без необходимости ручного приведения размерностей к системе СИ.

Выбор расчётной формулы полностью зависит от того, какие именно исходные данные известны на старте задачи. В инженерной практике для нахождения частоты применяются следующие базовые наборы входных величин:

• Длительность одного полного периода колебаний (в секундах, миллисекундах, микросекундах или наносекундах) для анализа синусоидальных и импульсных сигналов.
• Длина волны в сочетании с фазовой скоростью её распространения в конкретной физической среде или вакууме.
• Угловая (циклическая) частота, выраженная в радианах в секунду, либо механическая скорость вращения ротора в оборотах в минуту (RPM).
• Номинальные параметры реактивных элементов колебательного контура - индуктивность катушки (L) и ёмкость конденсатора (C) для вычисления точки резонанса.

Точное определение частотных характеристик необходимо во множестве прикладных дисциплин. В электротехнике эти расчёты используются при контроле параметров промышленных сетей переменного тока и настройке приводной автоматики.

Радиотехника опирается на соотношение частоты и длины волны при проектировании антенно-фидерных трактов, полосовых фильтров и генераторов несущих колебаний. В акустике пересчёт параметров звуковых и ультразвуковых волн требуется для калибровки излучателей и расчёта геометрии резонаторов. При цифровой обработке сигналов знание точной частоты периодического процесса позволяет корректно задать шаг дискретизации, настроить тактовые таймеры микроконтроллеров и избежать искажений при оцифровке аналоговых данных.

Расчёт частоты через период колебаний

Частота сигнала F и период его колебаний T связаны строгой обратной пропорциональностью. Чем больше времени занимает один завершённый цикл изменения физической величины, тем меньше таких циклов укладывается в единицу времени. При сокращении длительности одиночного колебания частота пропорционально возрастает.

Математически эта зависимость выражается базовыми формулами взаимного пересчёта:

F = 1 / T
T = 1 / F

В этих уравнениях F обозначает линейную частоту в герцах, а T представляет собой период колебаний, выраженный строго в секундах. Деление единицы на длительность одного цикла показывает, сколько именно полных повторений процесса происходит за одну секунду.

Физический смысл периода для сигналов разной формы

Период T определяет минимальный временной интервал, по истечении которого форма волны и фаза сигнала полностью повторяются. Способ фиксации границ этого интервала зависит от типа периодического процесса, наблюдаемого в цепи:

• Для синусоидальных сигналов длительность периода отсчитывается между двумя соседними одноимёнными экстремумами (например, от одного положительного пика амплитуды до следующего) либо между двумя последовательными переходами графика через нулевую линию в одном направлении - на спаде или на подъёме волны.
• В импульсных последовательностях, включая сигналы PWM и ШИМ, полный период складывается из времени активного состояния импульса (высокого логического уровня) и времени последующей паузы (низкого уровня). При изменении скважности или коэффициента заполнения соотношение между длительностью импульса и паузой меняется, однако общая сумма этих интервалов T остаётся неизменной, что обеспечивает стабильность базовой частоты коммутации.
• Для несинусоидальных периодических колебаний - пилообразных, треугольных, трапецеидальных или сигналов сложной ступенчатой формы - период определяется как время между любыми двумя идентичными характерными точками соседних циклов. На практике отсчёт ведут по моменту резкого сброса напряжения в пилообразном сигнале или по началу переднего фронта импульсной пачки.

Приведение дольных единиц времени к системе СИ

Базовая формула даёт результат непосредственно в герцах только в том случае, если время подставлено в основной единице системы СИ - секундах. В электронике и цифровой технике длительность циклов редко измеряется целыми секундами; исходные данные обычно представлены в миллисекундах, микросекундах, наносекундах или пикосекундах. Перед делением такие значения необходимо перевести в секунды с учётом десятичных множителей.

В таблице ниже приведены коэффициенты пересчёта стандартных дольных единиц времени и соответствующие им порядки получаемой частоты:

Неправильный учёт разрядности при переводе единиц времени приводит к ошибке в результатах вычислений на три, шесть или девять порядков. Если подставить в знаменатель формулы значение в миллисекундах без умножения на 0,001, итоговое число окажется заниженным в тысячу раз.

Примеры практического расчёта

Такой расчёт позволяет определить частотные параметры как низкочастотных силовых цепей, так и высокоскоростных цифровых узлов.

Определение частоты промышленной сети

При анализе синусоидального напряжения силовой электросети зафиксирована длительность одного полного цикла колебаний (включающего положительную и отрицательную полуволны), равная 20 мс. Требуется найти частоту переменного тока.

1. Исходное значение периода переводится из миллисекунд в секунды путём деления на тысячу: T = 20 / 1000 = 0,02 с.
2. Выполняется подстановка в формулу обратной пропорциональности: F = 1 / 0,02 = 50 Гц.

Полученное значение в 50 Гц соответствует стандартной частоте промышленной сети переменного тока.

Расчёт частоты тактового импульса микроконтроллера

Согласно технической документации или данным измерений в цифровой шине, период следования одного тактового импульса микроконтроллера составляет 125 нс. Необходимо вычислить рабочую тактовую частоту ядра.

1. Длительность периода в наносекундах приводится к секундам с использованием множителя 10 ^-9 : T = 125 × 0,000000001 = 0,000000125 с.
2. Вычисляется количество тактов в секунду: F = 1 / 0,000000125 = 8 000 000 Гц.

Для сокращения записи при работе с наносекундами удобно делить 10 ⁹ (миллиард) непосредственно на число наносекунд: F = 1 000 000 000 / 125 = 8 000 000 Гц. Если период тактирования более скоростного чипа равен 20 нс, аналогичное действие даст F = 1 000 000 000 / 20 = 50 000 000 Гц.

Вычисление частоты по длине волны и скорости распространения

При анализе пространственных колебаний, распространяющихся в физической среде или свободном пространстве, частоту определяют через геометрический размер одного цикла и скорость движения волнового фронта. В отличие от временного метода, этот подход опирается на расстояние, которое сигнал проходит за один период.

Базовая волновая формула расчёта частоты имеет вид:

F = v / λ

В этом выражении задействованы следующие физические величины:

• F - искомая частота колебаний в Гц;
• v - фазовая скорость распространения волны в конкретной среде, выраженная в м/с;
• λ - длина волны (расстояние между двумя ближайшими точками в пространстве, колеблющимися в одной фазе), приведённая к м.

Корректность вычисления напрямую зависит от правильного выбора фазовой скорости v, которая определяется физической природой сигнала и свойствами среды его прохождения. На практике расчётные сценарии разделяют на две основные группы: электромагнитные и акустические волны.

Электромагнитные волны и радиосигналы

Для радиоволн, оптического излучения и высокочастотных электрических импульсов, распространяющихся в вакууме, в качестве фазовой скорости подставляют фундаментальную константу скорости света: c ≈ 299 792 458 м/с. В прикладных инженерных расчётах для воздушной среды и свободного пространства это значение часто округляют до 300 000 000 м/с (3 × 10 ⁸ м/с), так как скорость радиоволн в сухом воздухе отличается от вакуумной менее чем на десятую долю процента.

Точная формула для сигнала в свободном пространстве записывается так:

F = c / λ

Когда электромагнитная волна проходит через материальную диэлектрическую среду, её фазовая скорость снижается пропорционально показателю преломления среды n (где n равен корню из относительной диэлектрической проницаемости вещества). В радиотехнике при проектировании антенно-фидерных трактов, коаксиальных кабелей, витых пар и печатных проводников вместо показателя преломления применяют обратную ему величину - коэффициент укорочения волны Kp. Он показывает, во сколько раз скорость сигнала в линии передачи меньше скорости света в вакууме (v = c × Kp).

Расчётная формула для кабельных линий и волноводов с учётом замедления фазовой скорости принимает вид:

F = (c × Kp) / λ

Игнорирование коэффициента укорочения приводит к серьёзным ошибкам при согласовании высокочастотных трактов. Если измерить длину стоячей волны непосредственно в коаксиальном кабеле со сплошным полиэтиленовым диэлектриком (где Kp обычно составляет около 0,66) и подставить её в формулу со скоростью света в вакууме, расчётное значение частоты окажется завышенным примерно в полтора раза.

Акустические и упругие механические волны

Звуковые, ультразвуковые и сейсмические колебания представляют собой упругие волны давления, которые не могут распространяться в вакууме. Их фазовая скорость на несколько порядков ниже скорости света и сильно зависит от плотности, упругости, температуры и агрегатного состояния вещества.

При вычислении частоты акустического сигнала в качестве переменной v используют справочную или измеренную скорость звука для конкретной среды:

• В воздухе при нормальных условиях (температура +20 °C, нормальное атмосферное давление) скорость звука составляет около 343 м/с. При повышении температуры воздуха скорость возрастает, а при охлаждении - падает.
• В пресной и морской воде акустические импульсы движутся со скоростью в диапазоне приблизительно от 1450 до 1500 м/с (в зависимости от солёности, температуры и глубины).
• В твёрдых телах и металлах (например, в стали, алюминии или кварце) скорость продольных упругих волн достигает 5000-6000 м/с и выше, что активно учитывается в ультразвуковой дефектоскопии.

Примеры расчёта частоты по длине волны

Перед подстановкой значений в волновую формулу длину волны необходимо перевести в базовые единицы системы СИ - метры (сантиметры делятся на 100, миллиметры - на 1000). Если скорость выражена в м/с, а длина волны - в м, итоговый результат всегда получается в Гц.

Сигнал метрового радиодиапазона

Требуется определить рабочую частоту передатчика в свободном пространстве, если длина излучаемой им электромагнитной волны составляет ровно 2 м. Для типового инженерного расчёта принимается округлённая скорость света в воздухе c = 300 000 000 м/с.

Выполняется прямое деление скорости на длину волны: F = 300 000 000 / 2 = 150 000 000 Гц (150 × 10 ⁶ Гц). При использовании точного эталонного значения скорости света результат составит: F = 299 792 458 / 2 = 149 896 229 Гц. Такая операция применяется при расчёте геометрических размеров штыревых и дипольных антенн ОВЧ-диапазона.

Радиоволна сантиметрового СВЧ-диапазона

Необходимо вычислить частоту СВЧ-генератора, формирующего в воздушном пространстве волну длиной 12,5 см.

• Длина волны переводится из сантиметров в метры: λ = 12,5 / 100 = 0,125 м.
• Значение подставляется в формулу со скоростью света (3 × 10 ⁸ м/с): F = 300 000 000 / 0,125 = 2 400 000 000 Гц (2,4 × 10 ⁹ Гц).

Если этот же сигнал с частотой 2 400 000 000 Гц запустить в коаксиальный фидер с коэффициентом укорочения Kp = 0,66, фазовая скорость внутри кабеля снизится до 198 000 000 м/с, а физическая длина волны в линии сократится до 8,25 см (0,0825 м). Обратный пересчёт по формуле F = (300 000 000 × 0,66) / 0,0825 даст те же 2 400 000 000 Гц, поскольку при переходе из одной среды в другую меняются только скорость и длина волны, а сама частота колебаний остаётся неизменной.

Акустический ультразвуковой сигнал

Ультразвуковой датчик дальномера работает в воздухе при температуре +20 °C (скорость звука v = 343 м/с) и формирует акустическую волну длиной 8,575 мм. Требуется найти частоту излучателя.

• Миллиметры переводятся в метры: λ = 8,575 / 1000 = 0,008575 м.
• Скорость звука делится на полученную длину волны: F = 343 / 0,008575 = 40 000 Гц.

Полученный результат в 40 000 Гц соответствует стандартной рабочей частоте пьезоэлектрических ультразвуковых сенсоров, применяемых в системах парковки, уровнемерах и охранных извещателях.

Связь линейной, угловой частоты и скорости вращения

В теоретической электротехнике, анализе цепей переменного тока и расчётах динамики электроприводов колебательный процесс описывается через фазовый угол. Вместо подсчёта полных завершённых периодов за единицу времени при таком подходе оценивается скорость изменения фазы сигнала, выраженная в угловых единицах.

Перевод между линейной и циклической частотой

Линейная частота F фиксирует количество полных циклов в секунду и измеряется в герцах (Гц). Циклическая частота ω (также называемая круговой, радиальной или угловой) показывает, на какой фазовый угол в радианах смещается гармоническое колебание за одну секунду. Единицей измерения угловой частоты выступает радиан в секунду (рад/с).

Один полный цикл гармонического сигнала на векторной диаграмме соответствует полному обороту радиус-вектора по окружности, что составляет 360 градусов или 2π радиан (приблизительно 6,283185 рад). Математическая зависимость между линейной и угловой величинами строится на этом постоянном геометрическом соотношении:

• Расчёт циклической частоты по известной линейной: ω = 2πF.
• Вычисление линейной частоты через угловую: F = ω / (2π).

Разница в размерностях (Гц и рад/с) критична при подстановке данных в дифференциальные уравнения и формулы реактивного сопротивления. Поскольку радиан является безразмерной величиной (отношением длины дуги к радиусу), обе частоты имеют одинаковую физическую размерность в системе СИ - с ^-1 , однако их числовые значения всегда отличаются в 2π раз.

Например, при анализе стандартной синусоиды с линейной частотой 50 Гц угловая частота составит ω = 2 × 3,14159 × 50 ≈ 314,16 рад/с. Если же в техническом задании указана угловая частота фильтра ω = 6283,18 рад/с, обратный пересчёт даст линейную частоту F = 6283,18 / 6,28318 ≈ 1000 Гц.

Соотношение частоты сигнала и механической скорости вращения

В электромеханических системах - синхронных и асинхронных двигателях, генераторах, тахогенераторах и инкрементальных энкодерах - частота формируемого или питающего электрического сигнала напрямую привязана к механической частоте вращения вала (ротора).

Механическая скорость вращения обычно задаётся как число полных оборотов ротора за одну секунду (об/сек, RPS) или за одну минуту (об/мин, RPM). В базовом случае, когда за один полный механический оборот вала генерируется ровно один период электрического сигнала (одна пара полюсов или одна метка датчика на оборот), применяются следующие правила конвертации:

• Один оборот в секунду (1 об/сек или 1 RPS) в точности равен 1 Гц: F = RPS.
• Для перевода оборотов в минуту (об/мин или RPM) в герцы значение делится на количество секунд в минуте: F = RPM / 60.
• Обратный перевод из герцев в обороты в минуту выполняется умножением: RPM = F × 60.

Такой расчёт позволяет определить частоту выходного сигнала датчика положения или тахогенератора при проектировании систем автоматического управления. Если вал электродвигателя вращается со скоростью 3000 об/мин, то базовая частота вращения ротора составляет F = 3000 / 60 = 50 об/сек, что формирует сигнал частотой 50 Гц (или угловую скорость вращения ω = 2 × 3,14159 × 50 ≈ 314,16 рад/с).

В таблице ниже сведены типовые значения линейной, угловой частоты и механической скорости вращения для быстрой сверки при расчётах.

Учёт конструктивных особенностей датчиков и электрических машин

При практическом расчёте частоты сигнала с оптических или магнитных энкодеров, а также многополюсных генераторов, помимо скорости вращения вала учитывается количество импульсов или пар полюсов на один оборот. Если диск инкрементального энкодера содержит N меток, то за один оборот ротора на выходе формируется N прямоугольных импульсов. В этом случае при вращении со скоростью 1500 об/мин (25 об/сек) датчик с 1000 метками на оборот выдаст сигнал с линейной частотой 25 × 1000 = 25 000 Гц, что необходимо учитывать при выборе пропускной способности счётного входа контроллера.

Определение резонансной частоты колебательного LC-контура

При проектировании аналоговых фильтров, входных цепей радиоприёмников и задающих LC-генераторов частота сигнала определяется не внешним источником импульсов, а физическими номиналами реактивных компонентов цепи. Электрический контур, состоящий из катушки индуктивности (L) и конденсатора (C), способен накапливать энергию и обмениваться ею между магнитным полем катушки и электрическим полем конденсатора. Частота, на которой этот периодический обмен происходит без участия внешней вынуждающей силы (при отсутствии активных потерь), называется собственной или резонансной частотой контура.

Формула Томсона и условие электрического резонанса

Собственная частота идеального колебательного контура зависит только от индуктивности и ёмкости входящих в него элементов. Математически эта зависимость выражается формулой Томсона:

F = 1 / (2 × π × √(L × C))

В приведённом уравнении используются следующие базовые переменные:

• F - резонансная частота колебательного контура, выраженная в герцах (Гц);
• L - индуктивность катушки, переведённая в базовые единицы системы СИ - генри (Гн);
• C - электрическая ёмкость конденсатора, выраженная в фарадах (Ф);
• π - математическая константа (приблизительно равная 3,14159265).

Физическое условие возникновения резонанса заключается в полном взаимном скомпенсировании реактивных сопротивлений. Индуктивное сопротивление катушки (X _L = 2 × π × F × L) линейно растёт с увеличением частоты сигнала, тогда как ёмкостное сопротивление конденсатора (X _C = 1 / (2 × π × F × C)) обратно пропорционально частоте и падает при её росте. На резонансной частоте эти величины сравниваются (X _L = X _C ), однако характер поведения цепи зависит от схемы соединения деталей:

• В последовательном LC-контуре (резонанс напряжений) полное сопротивление (импеданс) цепи на резонансной частоте стремится к нулю и ограничивается лишь активным омическим сопротивлением проводов. Ток в цепи достигает максимума, а напряжения на катушке и конденсаторе равны по амплитуде, но противоположны по фазе (сдвинуты на 180 градусов), компенсируя друг друга.
• В параллельном LC-контуре (резонанс токов) катушка и конденсатор подключены к общим узлам. На частоте резонанса общее сопротивление такого участка цепи для внешнего источника стремится к бесконечности. Ток во внешней подводящей ветви минимален, в то время как внутри самого замкнутого контура между реактивными элементами циркулируют значительные уравнительные токи.

Приведение единиц индуктивности и ёмкости к системе СИ

Базовые единицы измерения - генри (Гн) и фарад (Ф) - обладают слишком большой величиной для практической электроники. На принципиальных схемах и корпусах радиокомпонентов номиналы указываются в дольных единицах. Подстановка неконвертированных значений напрямую в формулу Томсона приведёт к ошибке на несколько порядков, поэтому перед извлечением квадратного корня параметры приводят к базовым величинам.

В таблице ниже представлены точные множители для перевода распространённых дольных единиц индуктивности и ёмкости в систему СИ.

Для ускорения инженерных прикидок при работе с высокочастотными цепями можно заметить закономерность степеней: если индуктивность выражена в микрогенри (10 ^-6 ), а ёмкость в пикофарадах (10 ^-12 ), их произведение под знаком корня даёт порядок 10 ^-18 . После извлечения квадратного корня в знаменателе образуется множитель 10 ^-9 , который при переносе в числитель сразу даёт миллиарды герц (или мегагерцы при соответствующем сдвиге запятой). Тем не менее для безошибочных вычислений надёжнее выполнять пошаговый перевод в генри и фарады.

Практический пример расчёта резонансной частоты фильтра

Рассмотрим задачу определения частоты настройки полосового LC-фильтра или сглаживающего звена, собранного из катушки индуктивностью L = 100 мкГн и плёночного конденсатора ёмкостью C = 10 нФ.

Последовательность вычисления собственной частоты контура включает четыре арифметических этапа:

• Перевод исходных номиналов в систему СИ: индуктивность L = 100 мкГн = 100 × 10 ^-6 = 0,0001 Гн (10 ^-4 Гн); ёмкость C = 10 нФ = 10 × 10 ^-9 = 0,00000001 Ф (10 ^-8 Ф).
• Перемножение параметров реактивных элементов: L × C = 10 ^-4 × 10 ^-8 = 10 ^-12 с ² .
• Извлечение квадратного корня из полученного произведения: √(10 ^-12 ) = 10 ^-6 с (или 0,000001 с).
• Умножение на 2π и вычисление обратной величины: F = 1 / (2 × 3,14159265 × 0,000001) = 1 / 0,00000628318 ≈ 159 154,94 Гц.

Расчёт показывает, что резонансная частота данного LC-фильтра составляет примерно 159 155 Гц. На этой частоте реактивное сопротивление катушки и конденсатора окажется одинаковым и составит около 100 Ом (X _L = 2 × 3,14159 × 159155 × 0,0001 ≈ 100 Ом). В реальных схемах с низкими значениями добротности (когда активное сопротивление обмотки катушки сопоставимо с реактивным сопротивлением) фактическая частота резонанса параллельного контура может незначительно смещаться в область более низких частот относительно расчётного значения по формуле Томсона, а также снижается за счёт паразитной межвитковой ёмкости дросселя и индуктивности выводов монтажа.

Единицы измерения частоты и правила конвертации

При выполнении электротехнических и радиоинженерных расчётов полученные числовые значения в базовых единицах нередко составляют сотни тысяч или миллиарды единиц. В предыдущем примере собственная частота фильтра составила 159 154,94 Гц - в технической документации и спецификациях компонентов такое значение принято сокращать до 159,155 кГц. Правильный выбор размерности и точный перевод между дольными, кратными и внесистемными величинами исключают ошибки в порядках величин при проектировании цепей и настройке аппаратуры.

В системе СИ базовой единицей измерения частоты периодических процессов является герц - Гц (международное обозначение - Hz). Через основные единицы системы СИ эта величина выражается как секунда в минус первой степени (с ^-1 ). Математическая запись 1 с ^-1 показывает, что за эталонный интервал времени в одну секунду происходит ровно одно полное колебание или завершается один замкнутый цикл процесса.

Кратные и дольные десятичные единицы СИ

Для работы с высокочастотными радиосигналами, тактовыми генераторами вычислительной техники и оптическим излучением используются кратные единицы, образуемые с помощью стандартных десятичных приставок СИ. Каждая последующая основная ступень увеличивает масштаб величины в тысячу раз (на три порядка).

Соотношения для перевода кратных единиц измерения в базовые герцы и обратно представлены в таблице:

Единица петагерц (10 ¹⁵ Гц) в прикладной оптике и спектроскопии также имеет историческое внесистемное название - френель (1 френель = 1 ПГц = 10 ¹⁵ с ^-1 ). Такое преобразование используется при расчёте параметров электромагнитных колебаний оптического и ультрафиолетового спектра.

Когда исследуются медленные и сверхмедленные периодические процессы (геофизические колебания, суточные температурные циклы, инфранизкочастотные дрейфы напряжения в прецизионных усилителях или океанические приливы), длительность одного периода превышает одну секунду. В таких задачах частота оказывается меньше единицы, поэтому для записи применяются дольные единицы измерения.

Для перевода дольных величин в систему СИ используются следующие коэффициенты:

• Децигерц (дГц, dHz) - десятая доля герца: 1 дГц = 10 ^-1 Гц = 0,1 Гц (соответствует периоду длительностью 10 с).
• Сантигерц (сГц, cHz) - сотая доля герца: 1 сГц = 10 ^-2 Гц = 0,01 Гц (период колебаний равен 100 с).
• Миллигерц (мГц, mHz) - тысячная доля герца: 1 мГц = 10 ^-3 Гц = 0,001 Гц (один цикл длится 1 000 с, или 16 минут 40 секунд).
• Микрогерц (мкГц, μHz) - миллионная доля герца: 1 мкГц = 10 ^-6 Гц = 0,000001 Гц (период составляет 1 000 000 с, что эквивалентно примерно 11,57 суток).

При работе с технической документацией важно строго различать регистр букв в обозначениях: строчная буква «м» обозначает дольную приставку милли- (мГц - 10 ^-3 Гц), тогда как прописная «М» указывает на кратную приставку мега- (МГц - 10 ⁶ Гц). Разница между этими двумя величинами составляет девять порядков (10 ⁹ раз).

Перевод угловых, вращательных и темповых единиц

Помимо десятичных производных герца, в механике, системах автоматического управления, навигационной технике, медицине и акустике применяются специализированные единицы. Они привязаны к угловому перемещению (в радианах или геометрических градусах) либо к нестандартным интервалам времени - минуте (60 с) и часу (3 600 с).

Точные математические соотношения для взаимной конвертации герцев и прикладных угловых или временных величин сведены в справочную таблицу:

Пересчёт через градусы в секунду (deg/s) базируется на том, что один полный цикл гармонического колебания или один полный оборот вектора фазы соответствует углу 360°. Если фаза сигнала или вал позиционера поворачивается со скоростью 180 deg/s, то частота процесса составляет 180 / 360 = 0,5 Гц. Для прямого перехода от угловой скорости в градусах в секунду к радианам в секунду значение в deg/s умножают на отношение π / 180 (≈ 0,0174533).

Единица RPH (обороты в час) используется при анализе медленно вращающихся узлов: часовых механизмов, поворотных платформ радиолокационных антенн, следящих солнечных трекеров и барабанных печей. Поскольку в одном часе содержится 60 минут или 3 600 секунд, скорость вращения 120 RPH соответствует частоте 120 / 3600 ≈ 0,0333 Гц (или 33,33 мГц).

Величина BPM определяет количество дискретных событий в минуту. С математической точки зрения формула её приведения к системе СИ идентична расчёту для RPM (деление на 60). Такое преобразование используется при настройке генераторов огибающей и синхронизации низкочастотных осцилляторов в звуковом оборудовании (например, темп метронома 120 BPM задаёт частоту следования тактовых импульсов 120 / 60 = 2 Гц с периодом 0,5 с), а также в медицинской диагностической аппаратуре при обработке сигналов кардиомониторов и датчиков пульса.

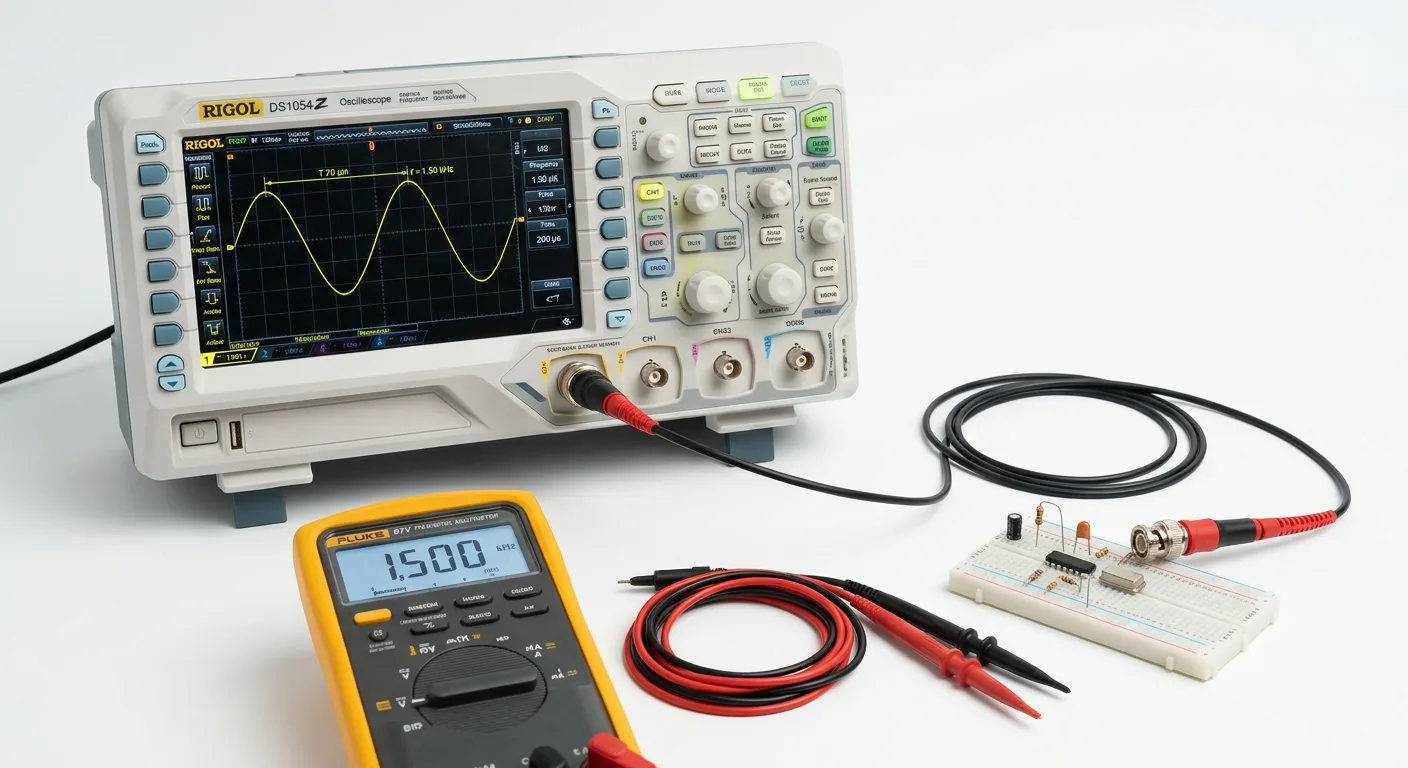

Инструментальные методы получения исходных параметров сигнала

Для точного вычисления частоты исследуемого колебания необходимо предварительно снять его временные или количественные характеристики с помощью контрольно-измерительных приборов. На практике исходные данные получают тремя основными способами: визуальным или курсорным измерением длительности цикла на экране осциллографа, прямым подсчётом количества импульсов за фиксированный отрезок времени цифровыми счётчиками, а также путём разложения оцифрованного сигнала в частотный спектр.

Осциллографические методы измерения и фигуры Лиссажу

Осциллограф отображает зависимость амплитуды напряжения от времени в прямоугольной системе координат, где горизонтальная ось X отвечает за временную развёртку. Чтобы определить период сигнала по координатной сетке экрана, подсчитывают количество горизонтальных делений (клеток), укладывающихся в один полный цикл колебания, и умножают это число на установленный коэффициент развёртки.

Расчёт длительности периода по осциллограмме выполняется по следующей формуле:

T = N × Kx

В этом выражении используются два параметра настройки прибора:

• N - число клеток (и мелких штриховых делений внутри клетки) по горизонтальной оси между двумя соседними идентичными фазовыми точками сигнала, например между двумя последовательными максимумами синусоиды или двумя передними фронтами прямоугольного импульса;
• Kx - цена деления горизонтальной шкалы (коэффициент развёртки), заданная положением переключателя времени на деление.

Если один полный период колебания занимает на экране ровно 4,2 деления, а переключатель горизонтальной развёртки установлен в положение 50 мкс/дел, то период сигнала равен 4,2 × 50 = 210 мкс (0,00021 с). После подстановки найденного периода в базовую формулу получается частота около 4761,9 Гц. Для минимизации визуальной погрешности считывания масштаб развёртки выбирают так, чтобы один период занимал как можно большую часть экрана по ширине, либо измеряют общую длительность сразу нескольких периодов (например, десяти циклов) с последующим делением результата на их количество.

В аналоговых приборах для исключения погрешности нелинейности генератора развёртки применяют калибрационные метки времени - подачу импульсов от образцового кварцевого генератора, которые модулируют яркость луча и создают на линии сигнала светящиеся или тёмные точки с известным временным шагом. В современных цифровых запоминающих осциллографах границы периода фиксируют вертикальными экранными курсорами, что позволяет сразу считать разницу времени Δt между выбранными точками.

Ещё один классический способ определения частоты на двухканальном осциллографе - метод фигур Лиссажу. Для этого развёртку переводят в режим X-Y: на вход горизонтального отклонения (ось X) подают сигнал с известной образцовой частотой F₀ от эталонного генератора, а на вход вертикального отклонения (ось Y) - исследуемый сигнал с неизвестной частотой Fx. При кратном соотношении частот на экране образуется замкнутая устойчивая геометрическая фигура. Искомое значение находят через подсчёт точек касания этой фигуры с воображаемыми линиями:

Fx = F₀ × (Nx / Ny)

В данной пропорции Nx означает число точек пересечения или касания верхней (горизонтальной) касательной к фигуре Лиссажу, а Ny - число точек касания боковой (вертикальной) касательной. Если эталонный генератор выдаёт 1000 Гц, а на экране сформировалась фигура типа «восьмёрка», имеющая 2 точки касания сверху по горизонтали и 1 точку сбоку по вертикали, то измеряемая частота составляет 1000 × (2 / 1) = 2000 Гц. Метод обеспечивает высокую точность, так как результат зависит только от стабильности образцового генератора, но на практике применим при небольших целочисленных отношениях частот (обычно не сложнее 1:5 или 3:4), иначе визуально подсчитать вершины на экране становится затруднительно.

Дискретный счёт импульсов в частотомерах и микроконтроллерах

Электронно-счётные частотомеры и аппаратные таймеры микроконтроллеров определяют параметры сигнала путём подсчёта дискретных событий. Входной аналоговый сигнал предварительно проходит через формирователь (компаратор с гистерезисом или триггер Шмитта), который преобразует синусоиду или сигнал сложной формы в последовательность чётких прямоугольных импульсов. Счётный узел фиксирует каждый переход напряжения через нулевой (пороговый) уровень в одном направлении - например, только восходящие (передние) или только нисходящие (задние) фронты.

В зависимости от диапазона измеряемой величины применяют два режима аппаратного счёта:

• Прямой счёт импульсов за эталонное окно времени (способ измерения частоты). Временной селектор открывает счётный вход на строго калиброванный интервал времени T₀ (обычно 0,1 с, 1 с или 10 с), формируемый опорным кварцевым резонатором. Частота вычисляется делением накопленного числа импульсов N на время измерения: F = N / T₀ . Этот метод обеспечивает высокую точность на высоких и сверхвысоких частотах, однако на низких частотах (единицы и десятки Гц) даёт большую ошибку дискретности в ±1 импульс. Чтобы измерить сигнал в районе 50 Гц с точностью до сотых долей герца прямым счётом, потребовалось бы ждать накопления импульсов в течение 100 секунд.
• Обратный счёт путём заполнения периода опорными импульсами (способ измерения периода). Этот режим часто реализуется в микроконтроллерах через модуль захвата входа. Прибор выделяет ровно один период исследуемого низкочастотного сигнала (интервал между двумя соседними восходящими фронтами) и в течение этого времени подсчитывает количество импульсов от внутреннего высокочастотного тактового генератора с известной частотой Fт . Длительность периода определяется как T = Nт / Fт , где Nт - число сосчитанных тактов таймера. Если таймер микроконтроллера тактируется частотой 16 МГц и за один цикл внешнего сигнала успевает отсчитать 320 000 тактов, то период равен 320000 / 16000000 = 0,02 с (20 мс), что соответствует частоте ровно 50 Гц.

Спектральный анализ БПФ и инструментальные погрешности

Когда сигнал содержит шумы, гармоники или несколько одновременно присутствующих частот, методы пересечения нуля и прямого осциллографического замера дают сбои из-за ложных срабатываний формирователя и размытия осциллограммы. В таких условиях применяют цифровую обработку: сигнал оцифровывают с помощью АЦП с заданной частотой дискретизации Fs и подвергают алгоритму БПФ, который переводит временную выборку в частотную область и показывает амплитудные пики всех спектральных составляющих.

При использовании спектрального метода необходимо учитывать два фундаментальных ограничения цифровой выборки:

• Верхний предел определяемой частоты жёстко ограничен половиной частоты дискретизации (согласно теореме Котельникова - Найквиста): Fmax < Fs / 2 . Если частота входного сигнала превысит этот порог, возникнет эффект наложения спектров (алиасинг), и в результате расчёта появится ложный низкочастотный пик, не существующий в реальном сигнале.
• Точность определения частоты по графику спектра (частотное разрешение ΔF ) зависит от отношения частоты дискретизации к размеру буфера выборки M (числу точек БПФ): ΔF = Fs / M . Например, при частоте оцифровки 48 000 Гц и длине выборки 4096 точек шаг сетки спектра составит 48000 / 4096 ≈ 11,72 Гц. Это означает, что без дополнительной интерполяции алгоритм не сможет различить два близких сигнала и укажет исходную частоту с погрешностью до половины шага сетки.

В таблице ниже сведены характеристики рассмотренных инструментальных подходов, определяющие выбор метода в зависимости от свойств исследуемого сигнала.

При подготовке данных для расчёта важно учитывать, что во всех приборах с временным отсчётом базовая точность определяется относительной нестабильностью встроенного задающего кварцевого генератора. Кроме того, при измерении периода медленно меняющихся синусоидальных сигналов в режиме захвата таймера на точность сильно влияет отношение сигнал/шум: любая помеха на пологом участке синусоиды вблизи перехода через ноль смещает момент срабатывания входного триггера по времени, вызывая дрожание отсчётов периода от цикла к циклу.

Классификация частотных диапазонов и шкала волн

После вычисления числового значения частоты по измеренному периоду, длине волны или параметрам элементов схемы полученный результат сопоставляют с установленными физическими и техническими спектрами. Принадлежность сигнала к конкретному участку шкалы определяет законы его распространения в среде, выбор элементной базы, конструкцию излучателей и методы фильтрации помех. Физическая природа колебаний разделяет общую шкалу на механические упругие волны и электромагнитное излучение.

Акустическая шкала и промышленные электротехнические частоты

Для механических колебаний в газах, жидкостях и твёрдых телах классификация строится вокруг границ восприятия звука человеческим слухом. В низкочастотной части спектра акустические волны по своим числовым значениям пересекаются с базовыми стандартами силовой электротехники, что требует особого внимания при анализе паразитных наводок в аудиоаппаратуре и измерительных трактах.

Распределение механических упругих колебаний и базовых частот энергетических сетей включает следующие участки:

• Инфразвук - область механических колебаний с частотой ниже 20 Гц. Такие волны характеризуются малой степенью поглощения в природных средах, огибают крупные препятствия и распространяются на большие расстояния. В технике инфразвуковые частоты контролируют при вибродиагностике массивных роторных агрегатов, мостовых конструкций, фундаментов и геофизических датчиков.
• Электротехнические частоты промышленной сети - стандартизированные значения 50 Гц и 60 Гц, используемые для передачи и распределения электрической энергии переменного тока. При проектировании и диагностике слаботочных электронных цепей, усилителей и датчиков наличие на выходе составляющей 50 Гц или 60 Гц (а также кратных гармоник 100 Гц, 120 Гц, 150 Гц) указывает на проникновение сетевого фона через цепи питания или электромагнитные наводки на сигнальные кабели.
• Слышимый звуковой диапазон - участок спектра от 20 Гц до 20 кГц, воспринимаемый органами слуха человека как звук. Внутри этого интервала работают микрофоны, акустические излучатели, телефонные линии, голосовые кодеки и тракты звукозаписи. Для речевой связи часто ограничиваются более узкой полосой от 300 Гц до 3,4 кГц, тогда как высококачественные аудиосистемы проектируют под полный двадцатикилогерцовый спектр.
• Ультразвук - высокочастотные упругие волны свыше 20 кГц (верхняя граница простирается до сотен мегагерц и переходит в область гиперзвука на уровне гигагерц). Из-за малой длины волны ультразвуковые колебания легко фокусируются в узкие направленные пучки. Полученный в этом диапазоне результат характерен для пьезоэлектрических излучателей медицинского диагностического оборудования, промышленных дефектоскопов, ультразвуковых ванн очистки, сонаров и датчиков расстояния.

Радиочастотный спектр по международному регламенту

Для электромагнитных колебаний радиодиапазона действует международная система деления спектра на декады. Каждому диапазону соответствует строго определённый порядок частот и связанный с ним интервал длин волн в свободном пространстве. С ростом частоты меняются свойства распространения радиоволн: от способности огибать земную поверхность и проникать в толщу воды на нижних декадах до прямолинейного распространения в пределах прямой видимости на верхних участках.

В таблице представлена структура радиочастотного спектра с указанием отечественных и международных буквенных обозначений, границ частот и соответствующих им длин волн.

В инженерной практике границы применения технологий внутри радиоспектра определяются также размерами антенно-фидерных систем. Поскольку эффективный излучатель обычно соизмерим с четвертью или половиной длины волны, работа в диапазонах НЧ и СЧ требует возведения мачтовых антенн высотой в десятки и сотни метров, тогда как в областях УВЧ, СВЧ и КВЧ антенные элементы размещаются непосредственно на печатной плате компактного приёмопередатчика.

Оптический и высокочастотный диапазон электромагнитных волн

На частотах свыше 300 ГГц (переходная область субмиллиметровых волн от 300 ГГц до 3 ТГц) классическая радиоэлектроника уступает место методам фотоники и квантовой оптики. При таких скоростях осцилляции электромагнитного поля передача сигнала по металлическим проводникам становится невозможной из-за скин-эффекта и диэлектрических потерь, поэтому для канализации энергии используют диэлектрические световоды, зеркала и линзовые системы.

Высокочастотная часть электромагнитной шкалы подразделяется на следующие спектральные области:

• Инфракрасное излучение - охватывает интервал от границы радиоволн (около 300 ГГц - 1 ТГц, длина волны от 1 мм) до красного края видимого спектра (около 400 ТГц, длина волны около 780 нм). В прикладной электронике и телекоммуникациях инфракрасный диапазон задействован в волоконно-оптических линиях связи (стандартные окна прозрачности кварцевого волокна вблизи длин волн 850 нм, 1310 нм и 1550 нм соответствуют частотам порядка 190 - 350 ТГц), системах дистанционного управления, пирометрах и тепловизионных матрицах.
• Видимый свет - узкий участок электромагнитного спектра примерно от 400 ТГц до 790 ТГц (длины волн от 780 нм до 380 нм), воспринимаемый сетчаткой человеческого глаза. Частота внутри этого окна напрямую определяет цветовой тон монохроматического излучения: от красного на нижнем краю (около 400 - 480 ТГц) через жёлтый и зелёный к фиолетовому на верхнем пределе (до 790 ТГц). На этих частотах функционируют индикаторные и осветительные светодиоды, лазерные излучатели, оптопары и фотоприёмники камер.
• Ультрафиолет - диапазон от 790 ТГц до 30 ПГц (длины волн от 380 нм до 10 нм). Кванты излучения в этой области обладают высокой энергией, способной вызывать фотохимические реакции и ионизацию атомов. В технике ультрафиолетовый спектр используется в установках фотолитографии при производстве полупроводниковых микросхем, системах полимеризации компаундов, детекторах пламени и оборудовании для обеззараживания сред.
• Рентгеновские лучи - область ионизирующего излучения с частотами от 30 ПГц до 30 ЭГц (длины волн от 10 нм до 10 пм). Благодаря высокой проникающей способности сквозь непрозрачные для света материалы рентгеновский диапазон применяется в медицинской томографии, неразрушающем контроле сварных швов и литых деталей, а также в рентгеноструктурном анализе кристаллов и печатных плат.
• Гамма-лучи - наиболее высокочастотная часть известного спектра свыше 30 ЭГц (длины волн менее 10 пм), возникающая при ядерных превращениях, радиоактивном распаде и астрофизических процессах. Излучение обладает максимальной проникающей способностью и регистрируется специализированными сцинтилляционными или полупроводниковыми детекторами в атомной энергетике, дефектоскопии толстостенных конструкций и дозиметрическом контроле.
